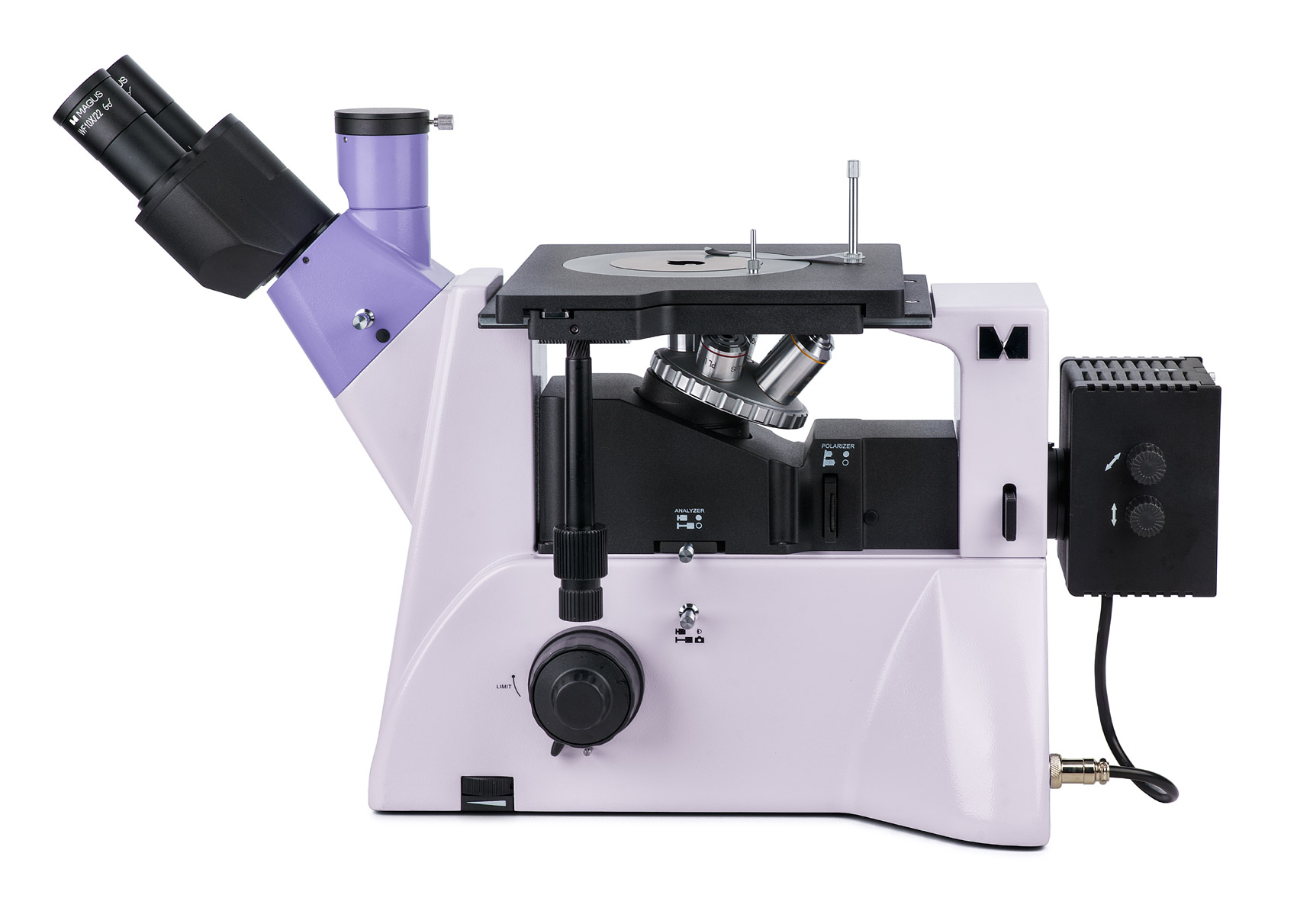

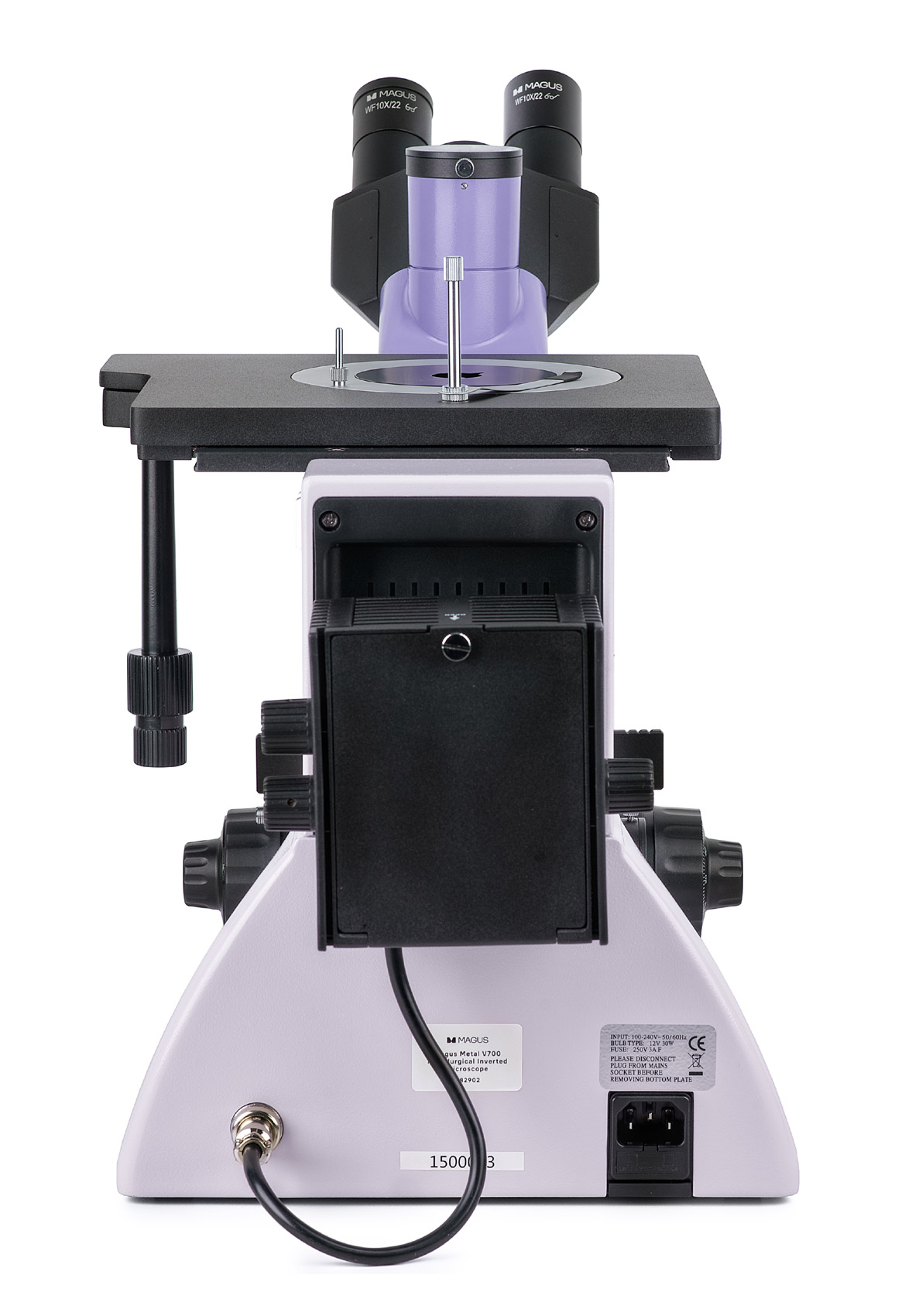

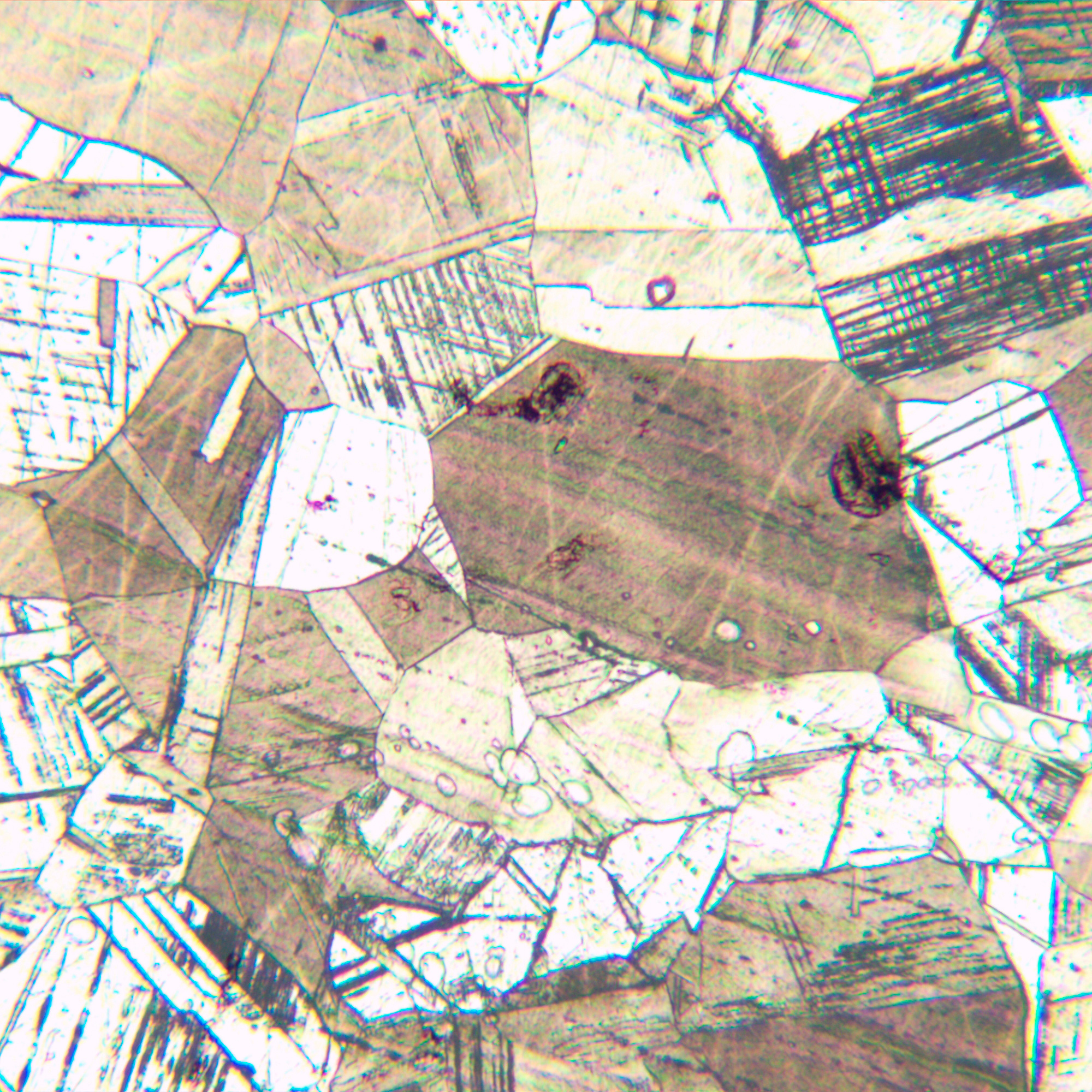

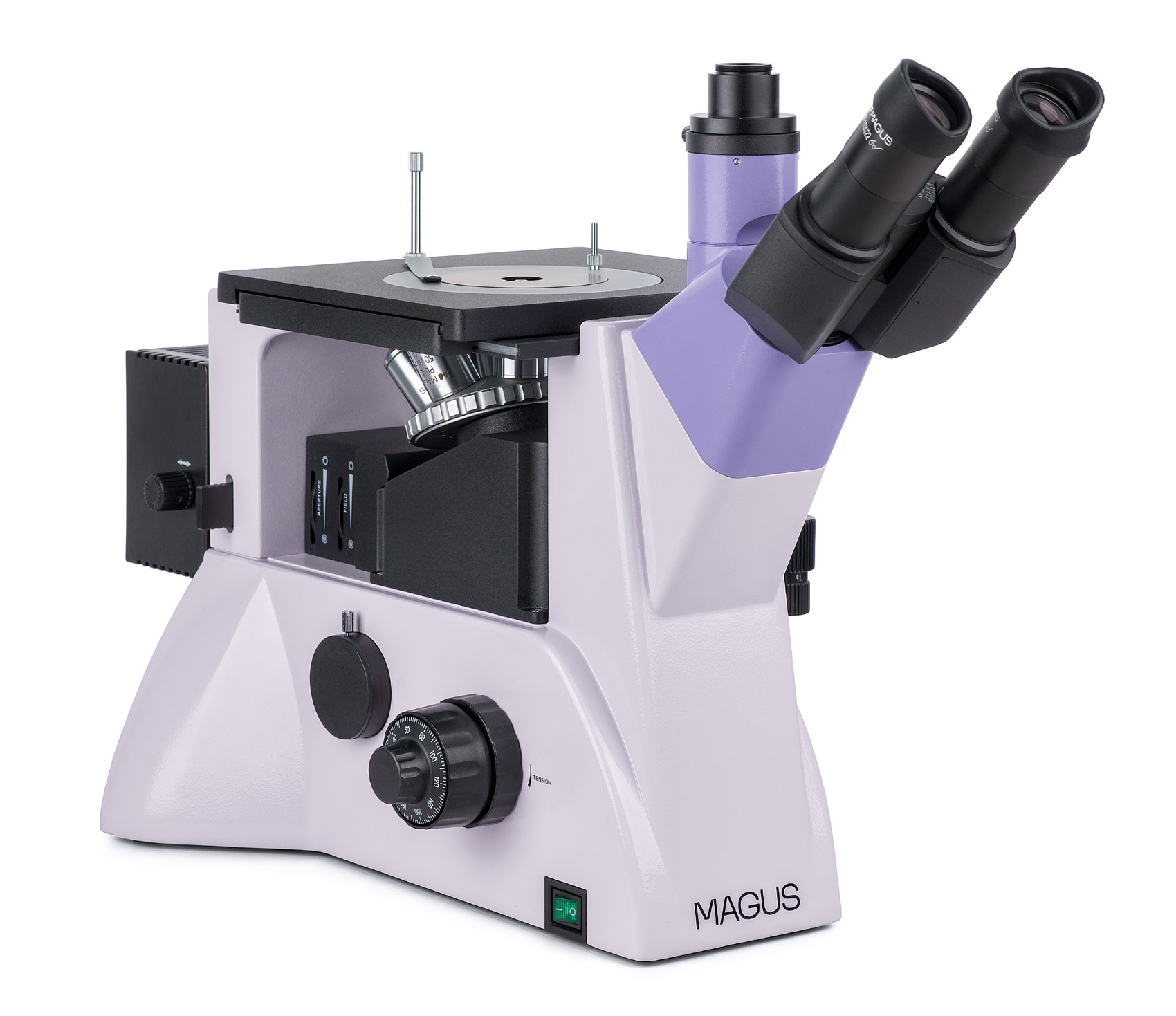

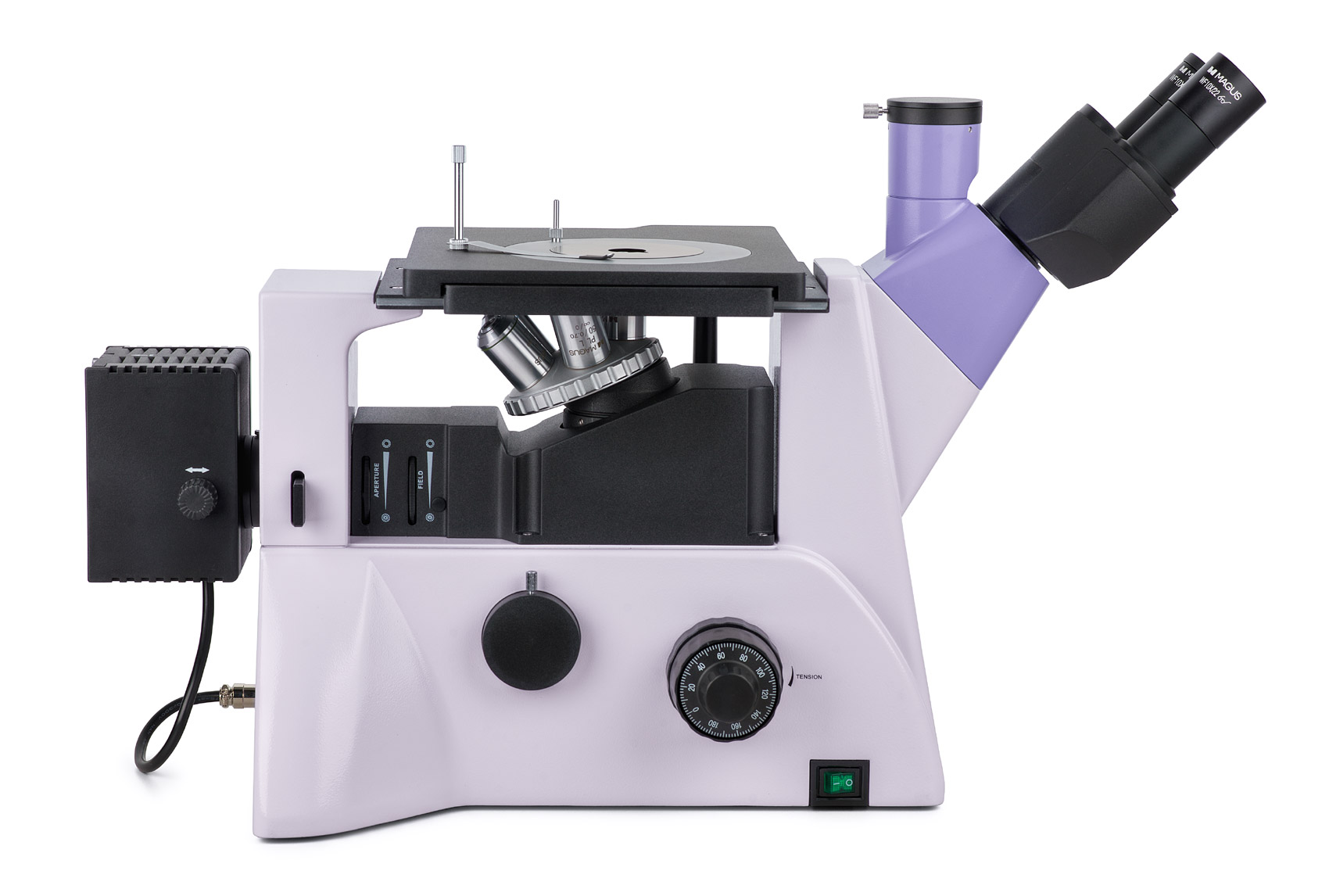

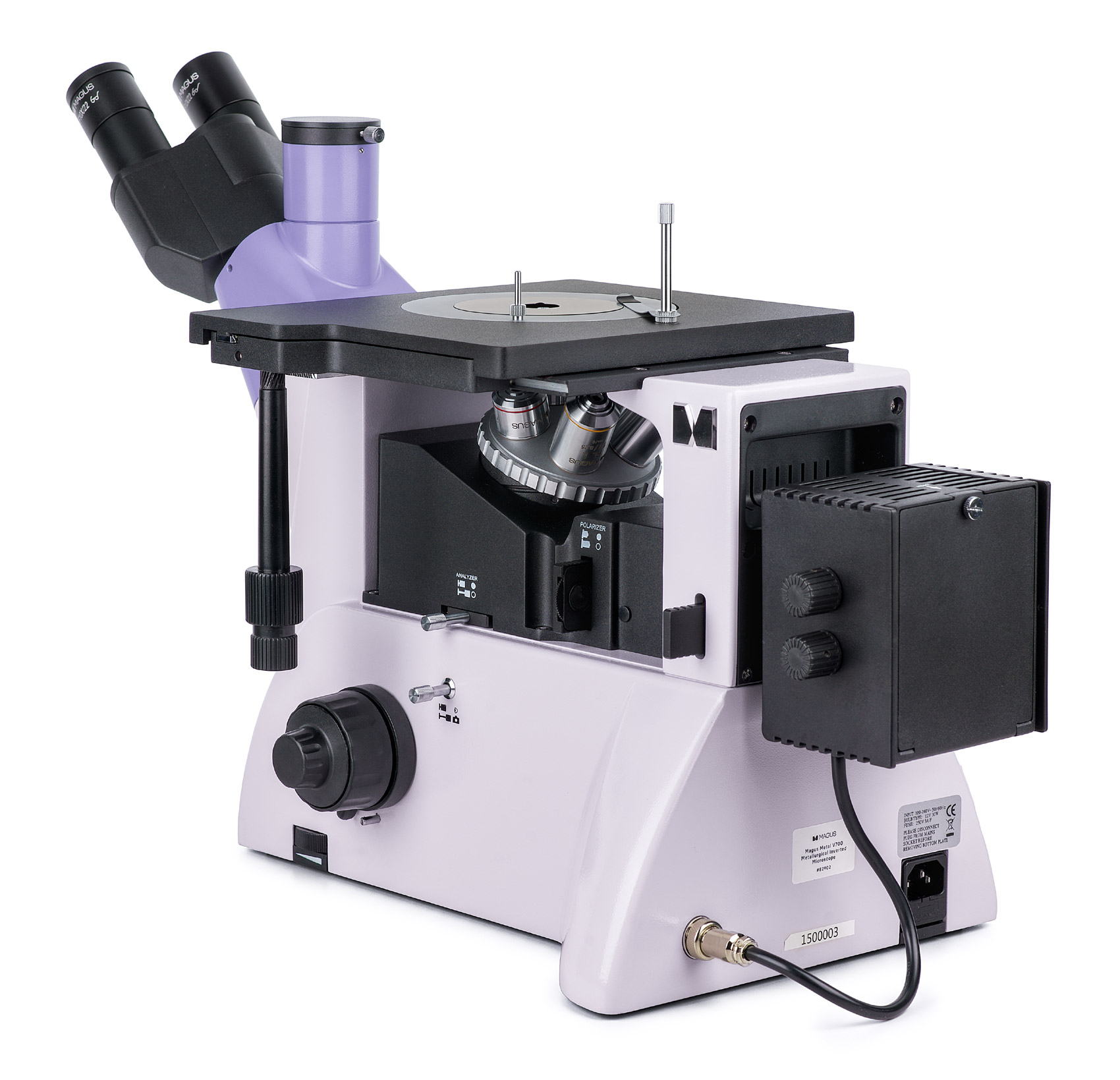

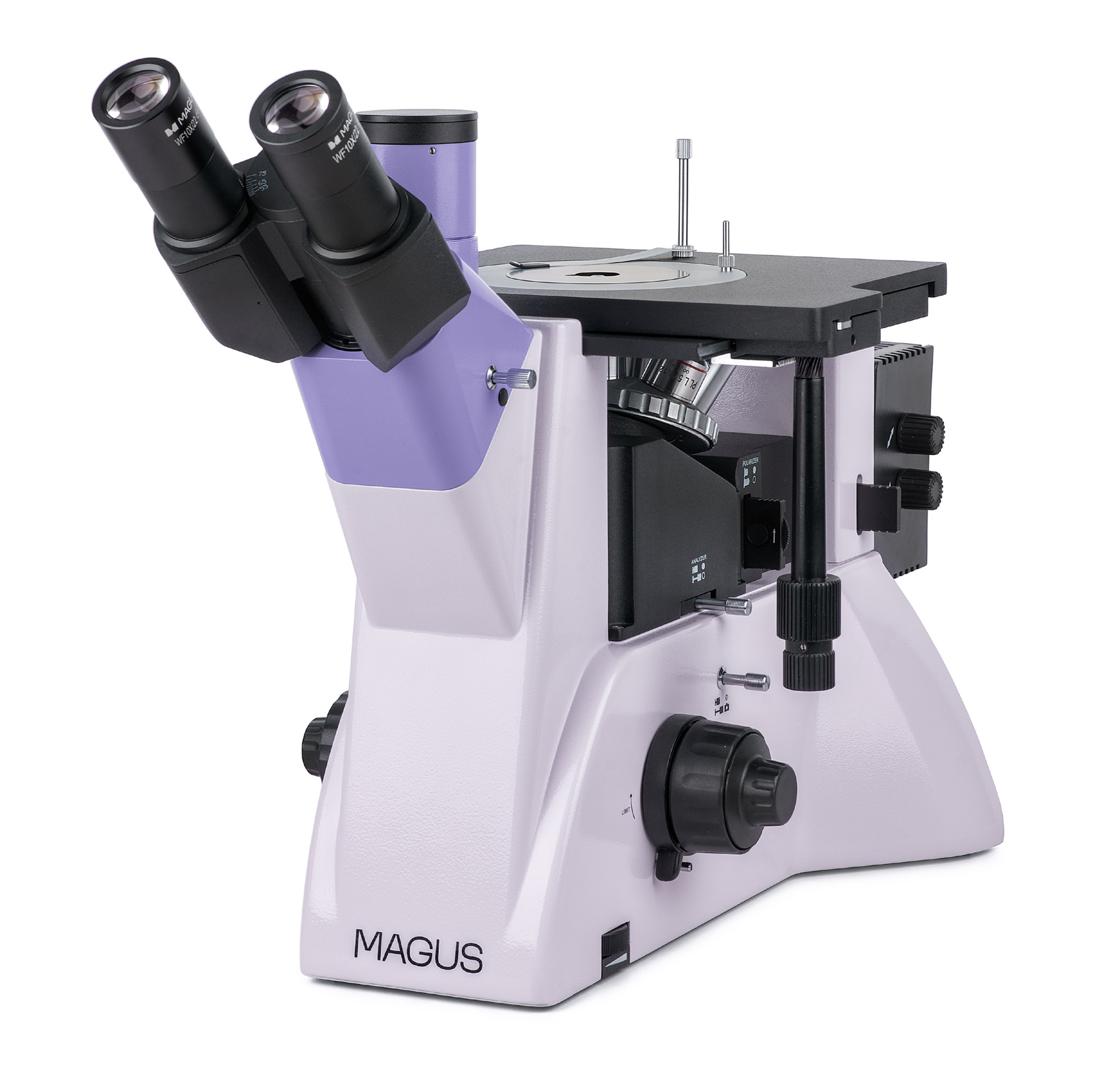

Odwrócony mikroskop metalurgiczny MAGUS Metal V700 jest odpowiedni do badania mikrostruktur metali, stopów oraz półprzewodników w świetle odbitym. Stolik może utrzymać preparaty o masie do 2 kg (dolna powierzchnia preparatu musi być płaska). Pozostałe części preparatu nie wymagają preparowania i mogą mieć dowolny kształt. Mikroskop opracowano do prowadzenia obserwacji metodą jasnego pola i w świetle spolaryzowanym. Wyposażono go w boczne gniazdo kamery oraz trzecią tubę, przez co jest odpowiedni do szerokiej gamy zastosowań laboratoryjnych i produkcyjnych.
Układ optyczny

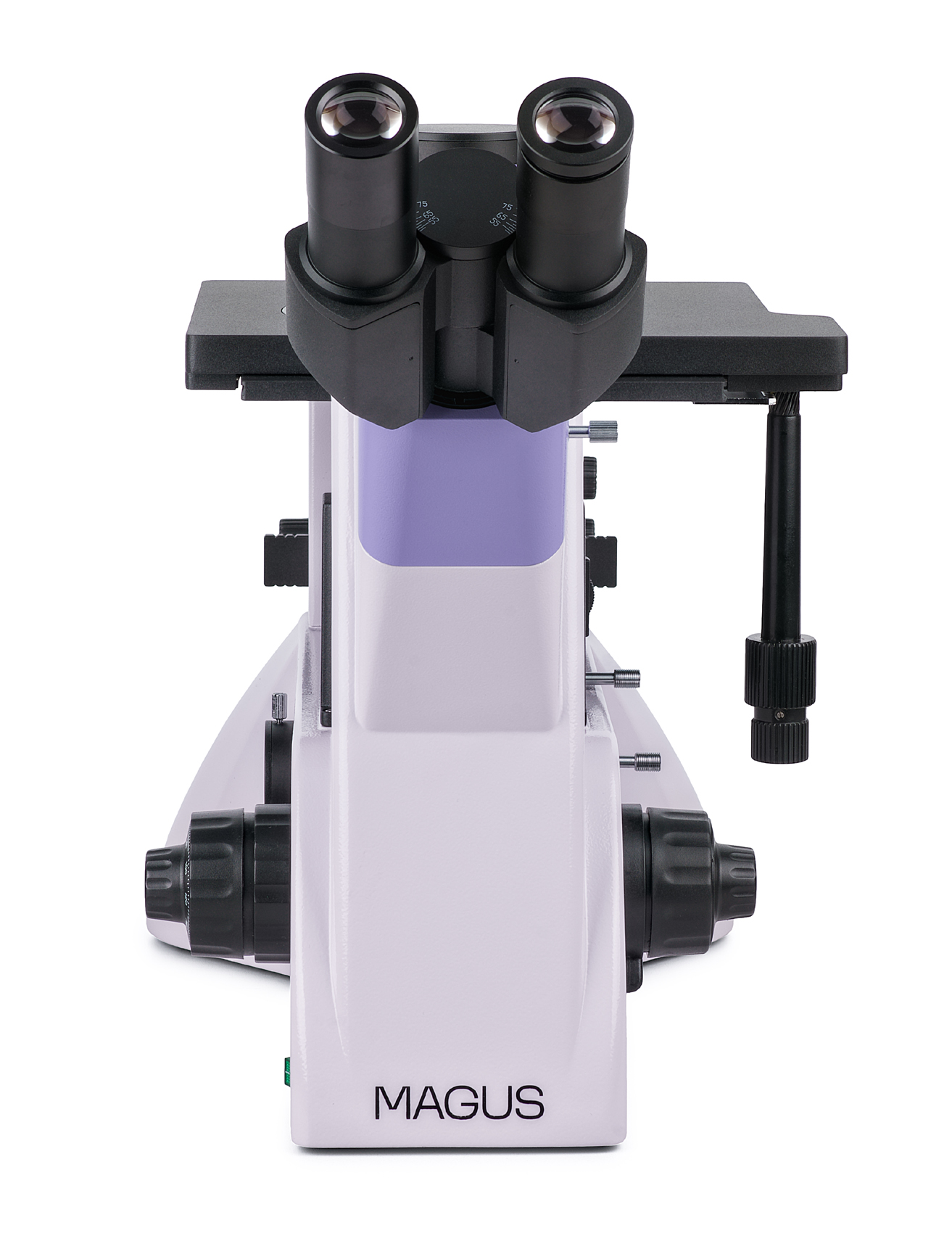

Mikroskop ma głowice trój okularową o specjalnej budowie – położenie okularów można regulować oraz obracać je o 180°. Cyfrową kamerę montuje się w bocznym gnieździe kamery na korpusie mikroskopu, a w trzeciej tubie na głowicy mikroskopu montuje się monitor. Kostka światłodzieląca na korpusie – 100:0/0:100, na głowicy trójokularowej 50:50 i 100:0.

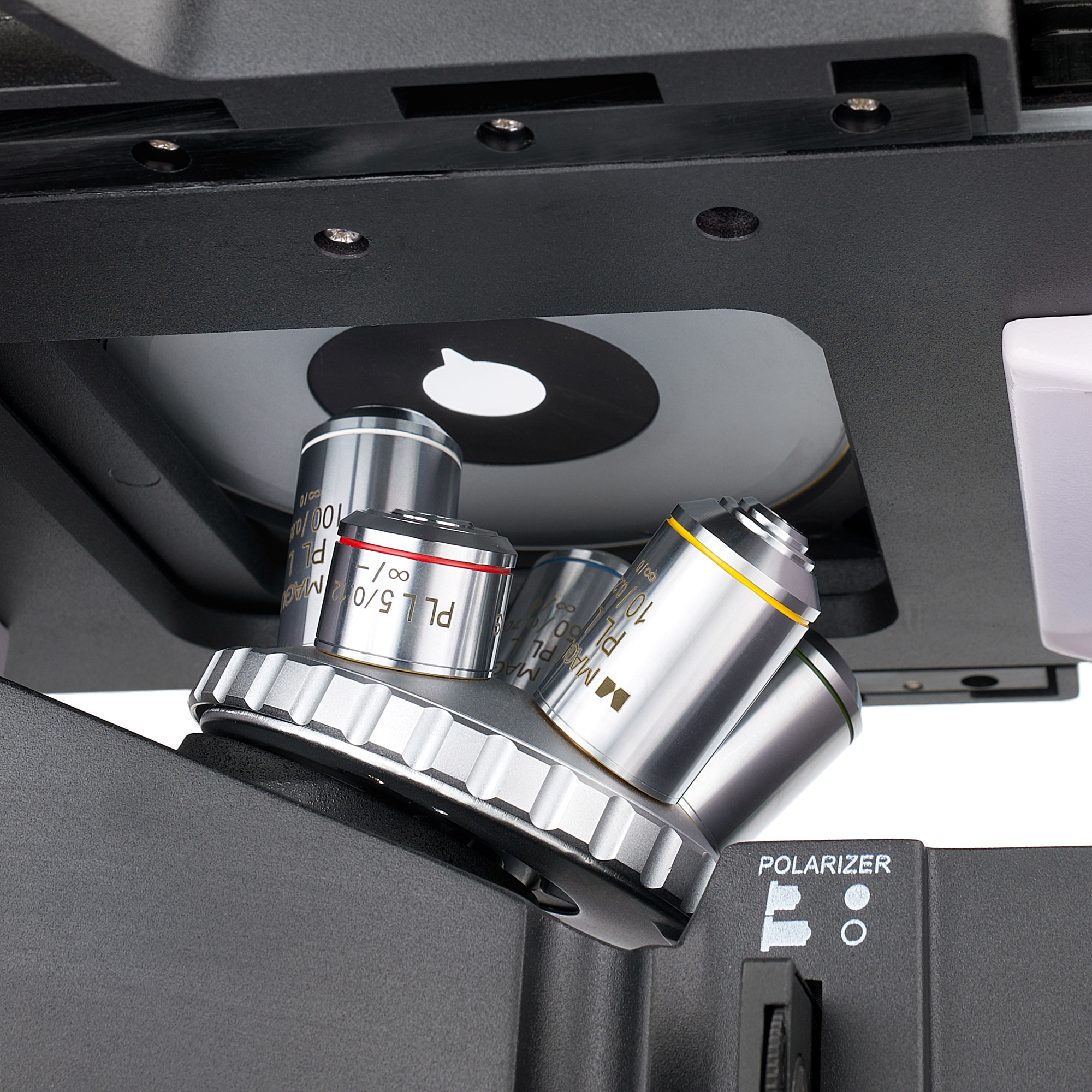

Pod badanym preparatem umieszczono miskę rewolwerową z gniazdami na 5 obiektywów (wszystkie one są dostępne w konfiguracji podstawowej). Wszystkie obiektywy to obiektywy planarno-achromatyczne z korekcją do nieskończoności o dużej odległości roboczej. Zamiast poszczególnych obiektywów dostarczonych w zestawie można stosować dodatkowy obiektyw. W konfiguracji podstawowej mikroskop ma powiększenie w zakresie od 50 do 1000 razy.
Oświetlenie

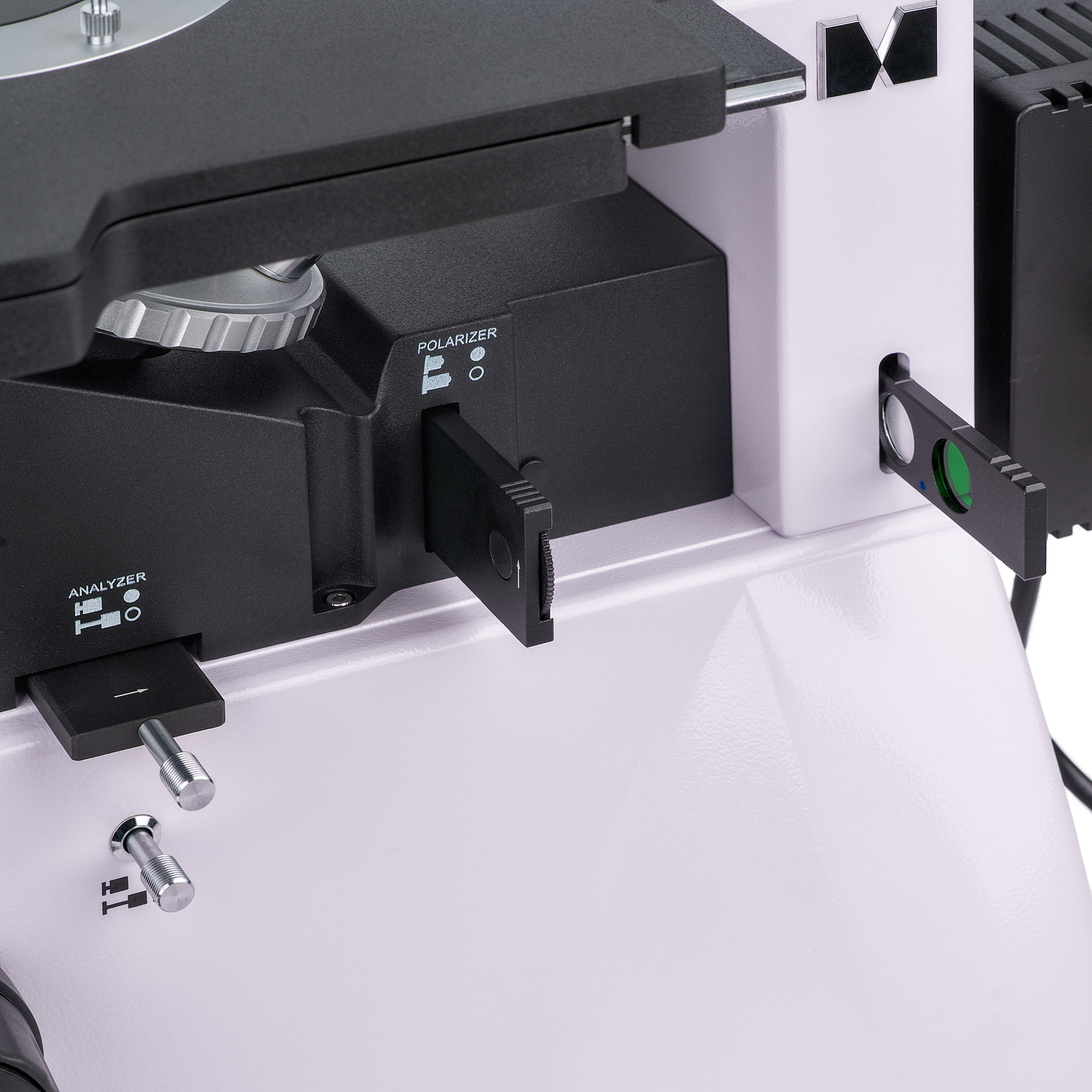

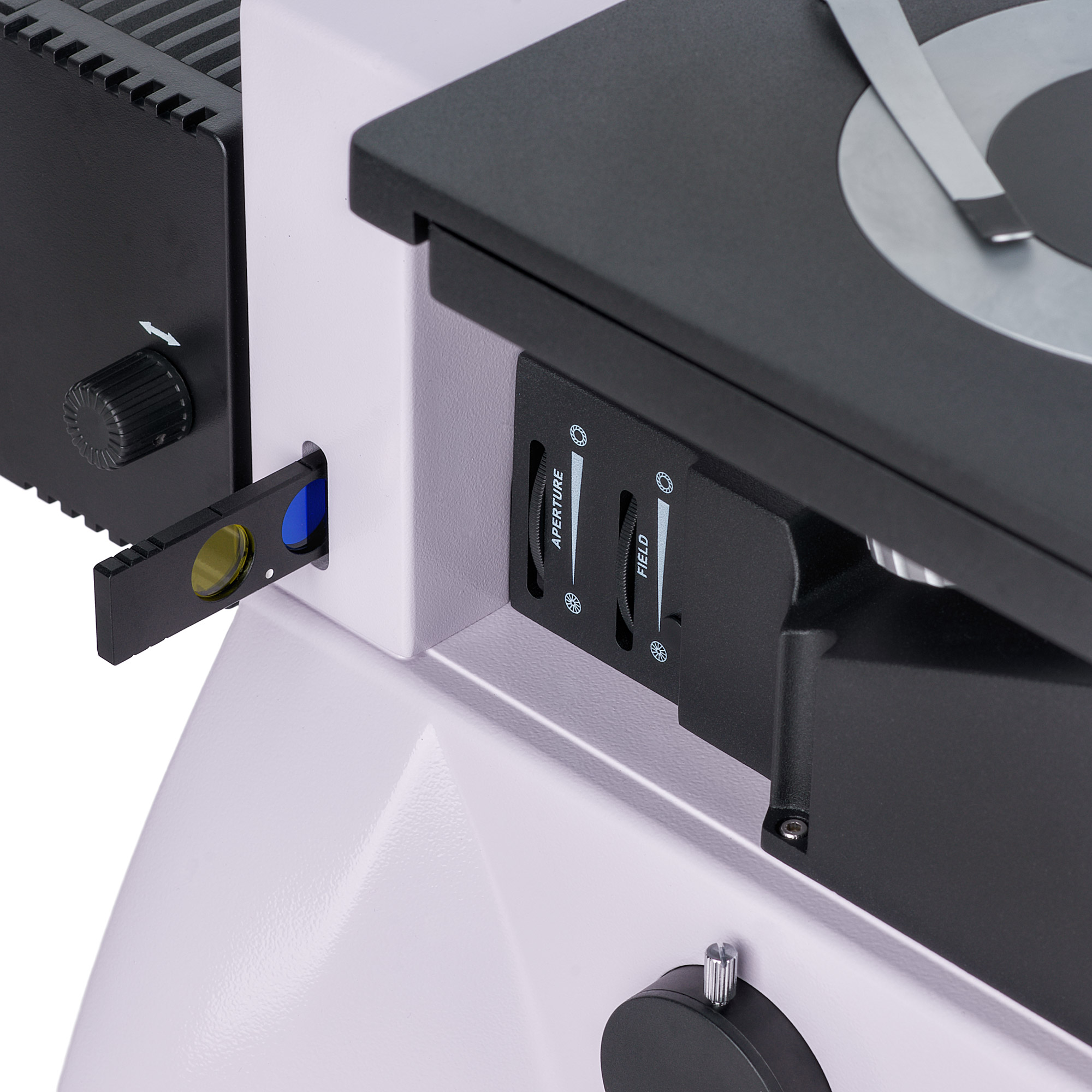

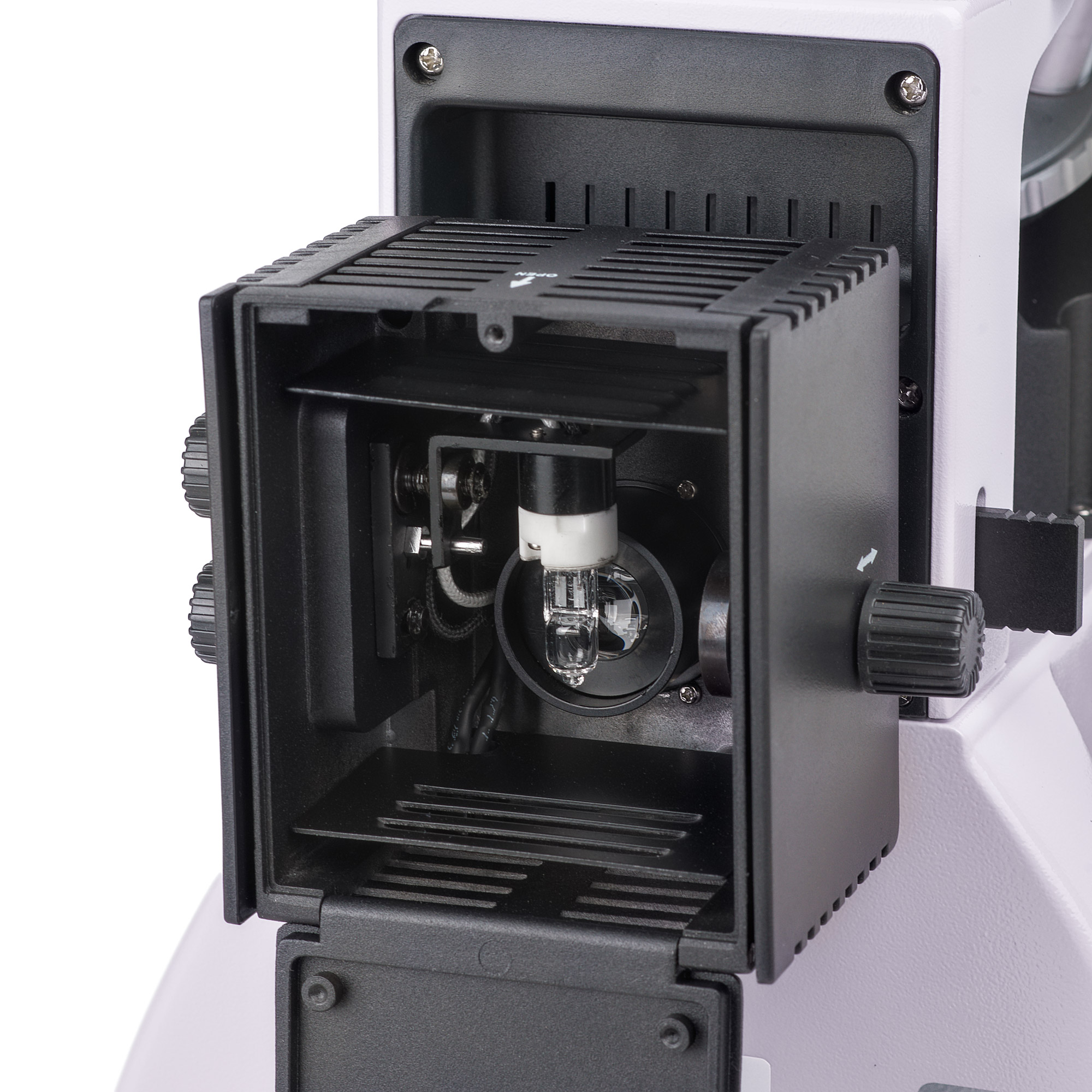

Oświetlacz światłem odbitym ma żarówkę halogenową o mocy 30 W z regulacją jasności. Źródło światła ma zasilanie sieciowe. Jest wystarczająco jasne, aby prowadzić obserwacje przy użyciu wszystkich dołączonych obiektywów metodami jasnego pola lub polaryzacji. Istnieje opcja ustawienia oświetlenia Köhlera, a źródło oświetlenia jest wycentrowane względem trzech osi. Do zmiany odwzorowania kolorów w zastosowaniach związanych z fotografią mikroskopową można użyć kolorowych filtrów. Przyrząd jest wyposażony w urządzenia do polaryzacji: analizator i polaryzator – oba są wyjmowane.
Stolik i mechanizm regulacji ostrości

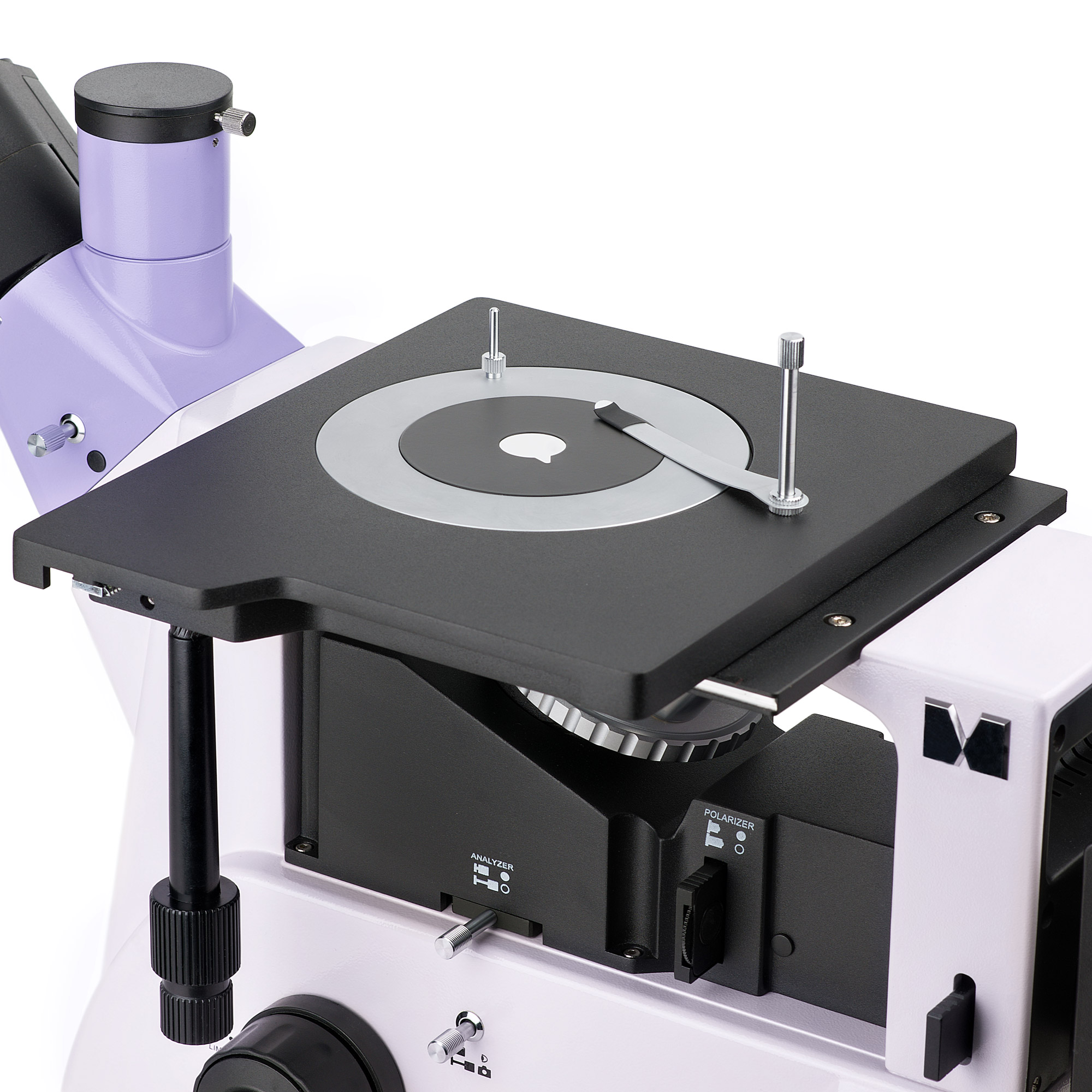

Przyrząd ma okrągłą płytkę stolika z otworem 10 mm, 20 mm lub 30 mm, którą wkłada się do stolika. Preparat mocuje się przy użyciu uchwytu do preparatów. Stolik ma dość duże wymiary (242×200 mm) i porusza się z zamocowanym preparatem wzdłuż dwóch osi. Ostrość obrazu można regulować za pomocą pokręteł zgrubnej i precyzyjnej regulacji ostrości. Istnieje możliwość regulacji napięcia pokrętła regulacji zgrubnej oraz jego zablokowania.
Akcesoria
Dodatkowe akcesoria pozwalają wykorzystać pełny potencjał mikroskopu MAGUS Metal V700. W sprzedaży są dostępne okulary, obiektywy planarno-achromatyczne o dużej odległości roboczej, preparaty kalibracyjne oraz cyfrowe kamery.
Najważniejsze właściwości:
- Badanie dużych i ciężkich preparatów metodami jasnego pola i polaryzacji; tylko jedna strona preparatu musi być spreparowana
- Duży stolik, okrągłe, obracane płytki z otworami 10 mm, 20 mm i 30 mm
- Głowicę trójokularową można obracać w zakresie 180° podczas montażu
- Dwie opcje mocowania cyfrowej kamery i monitora: w głowicy trójokularowej z kostką światłodzielącą 50:50 i 100:0 lub w korpusie mikroskopu z kostką światłodzielącą 100:0 lub 0:100
- Obserwacje w świetle odbitym, źródło oświetlenia – żarówka halogenowa o mocy 30 W z regulacją jasności
- Ustawianie oświetlenia Köhlera, wyjmowany analizator i polaryzator oraz źródło oświetlenia, które można wycentrować
- Duży wybór kompatybilnych akcesoriów w celu poszerzenia możliwości mikroskopu

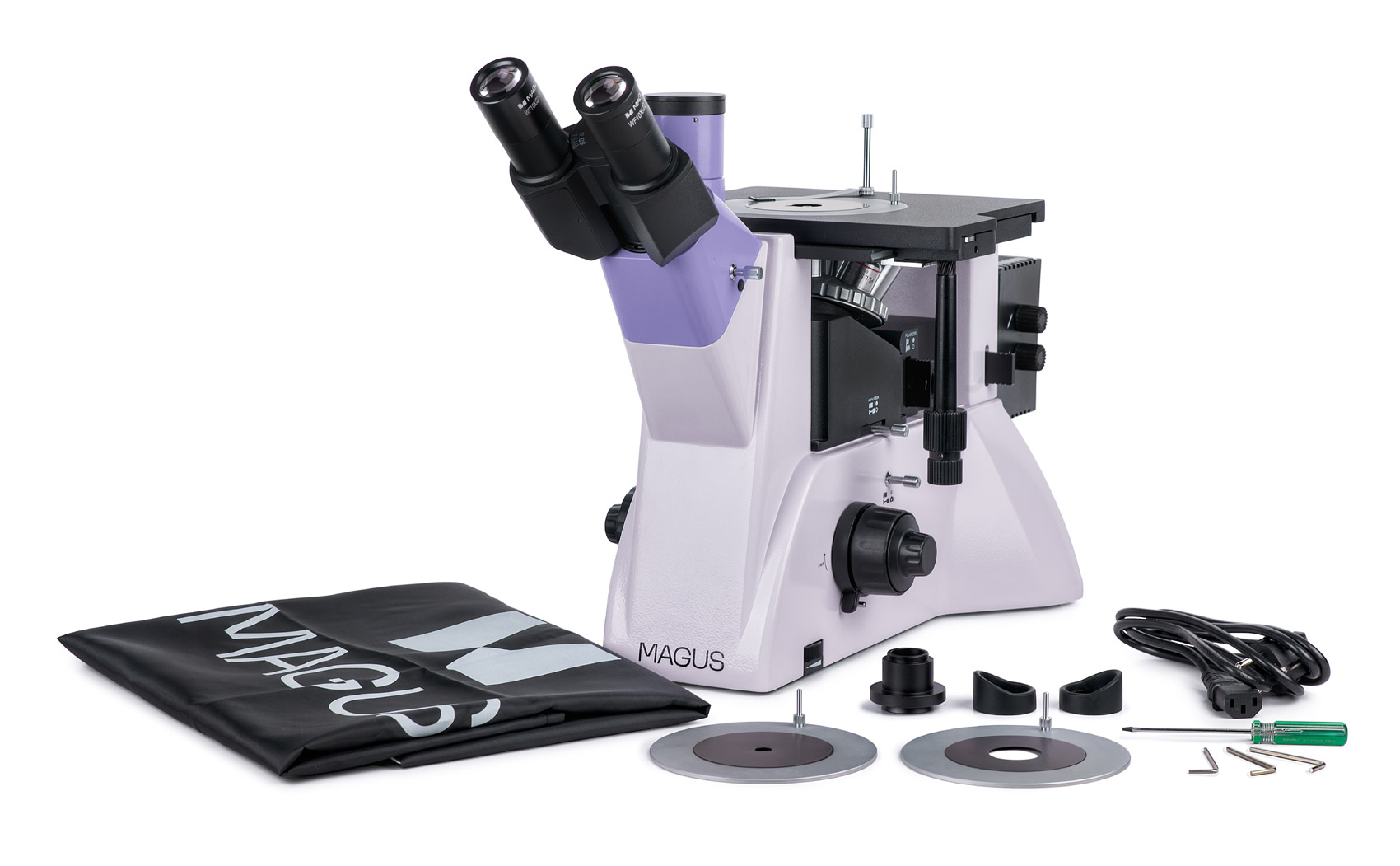

Zawartość zestawu:
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm

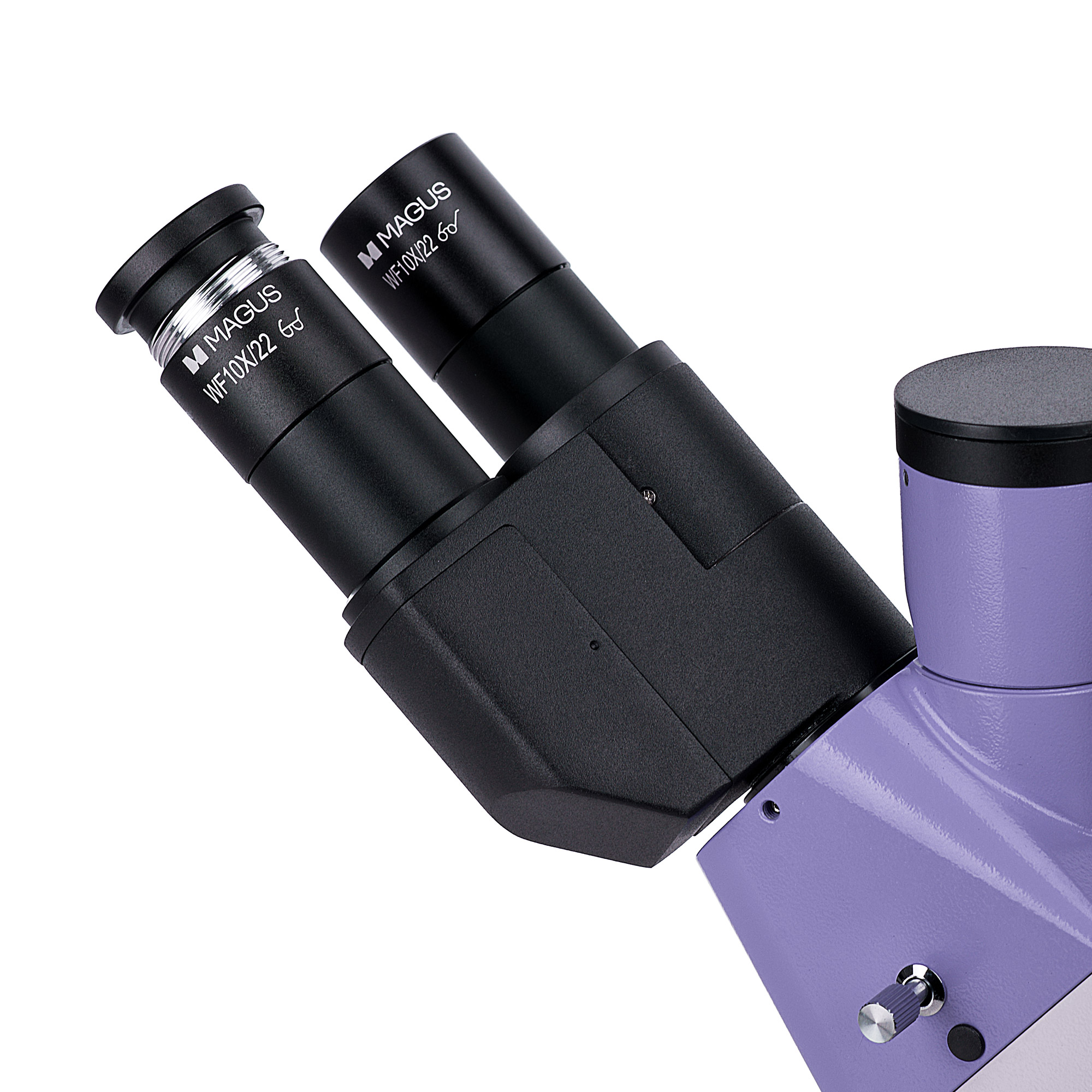

- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD 3,98 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD 2,08 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
- Kamera cyfrowa
- Preparat kalibracyjny
