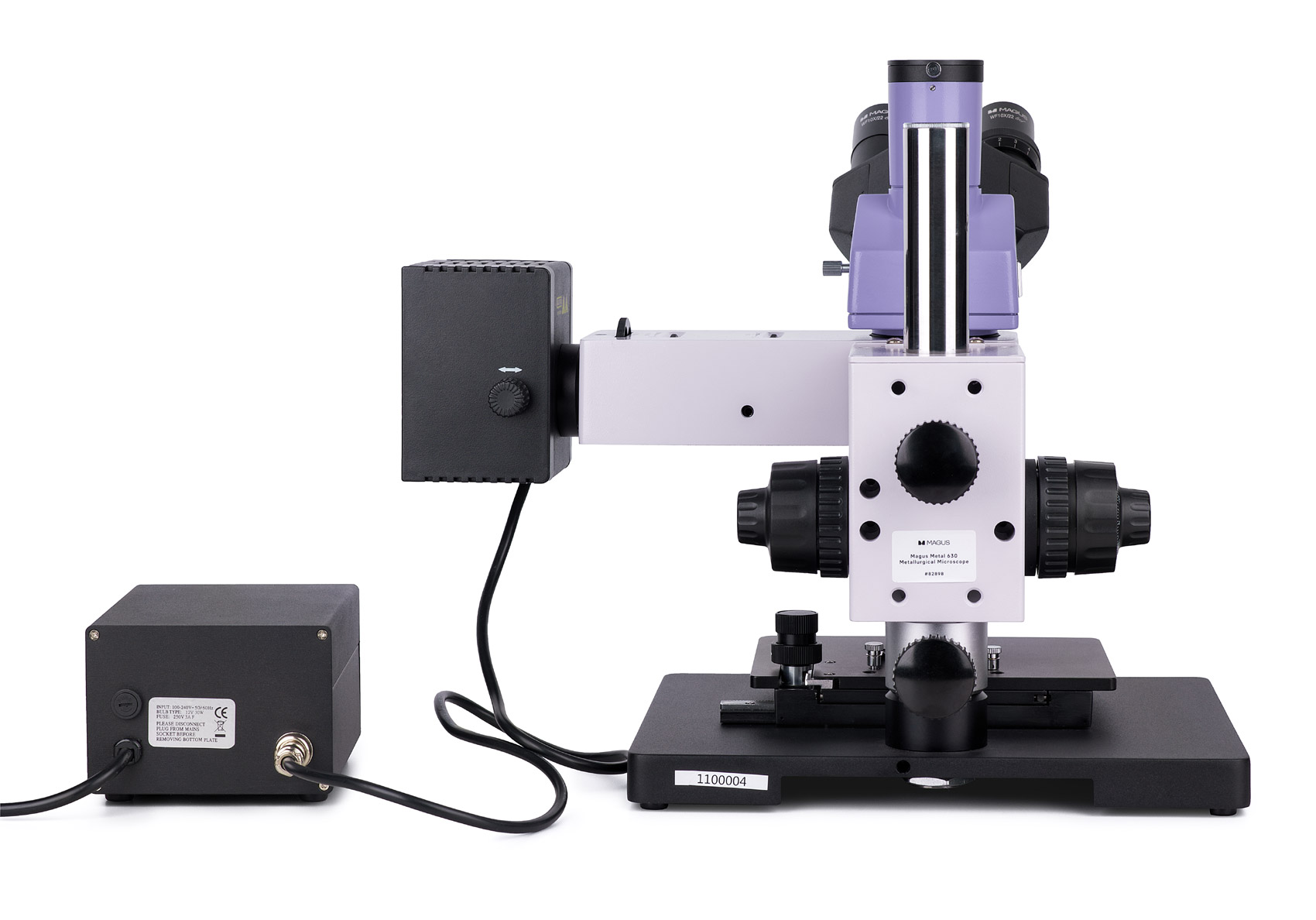

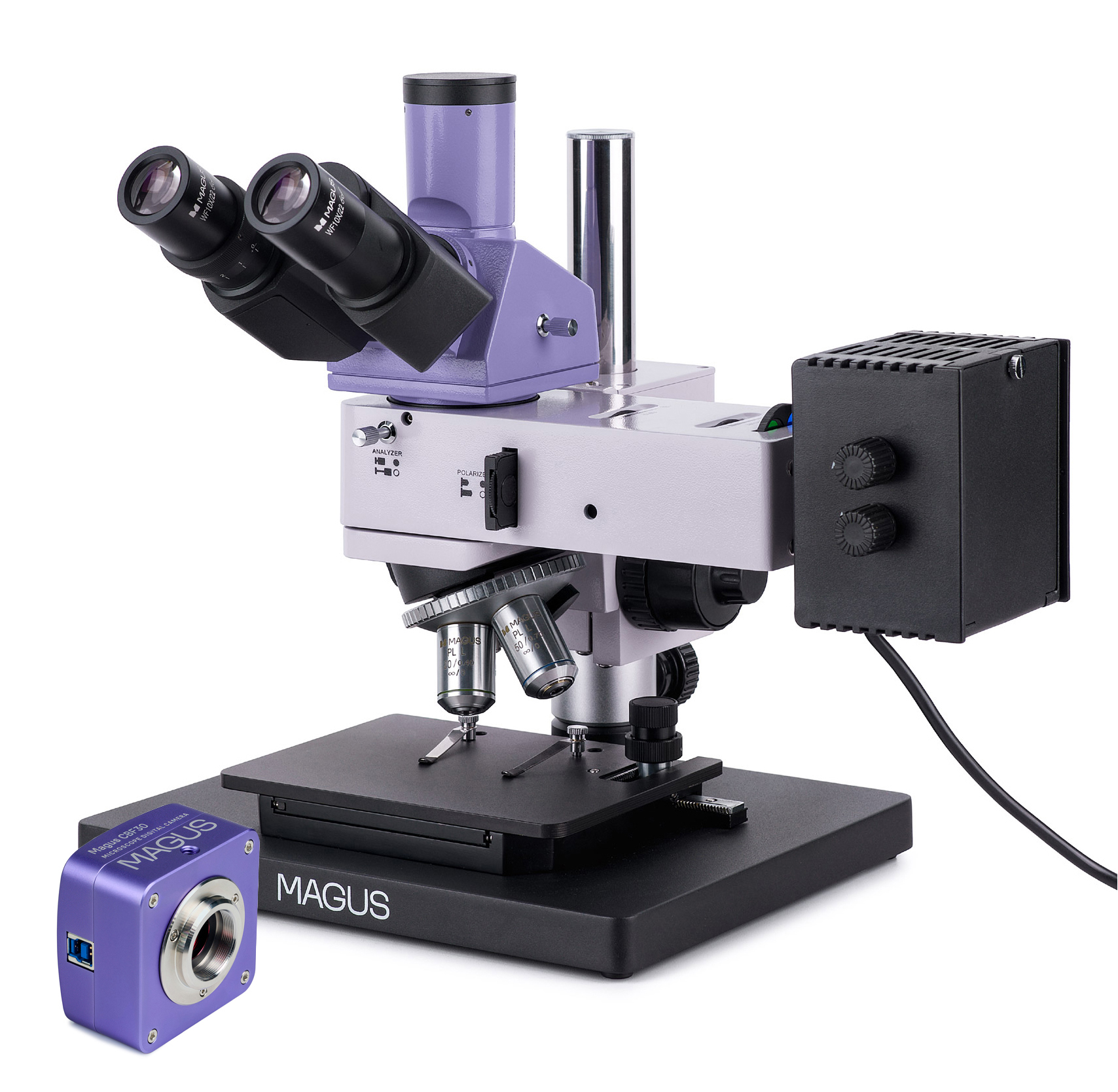

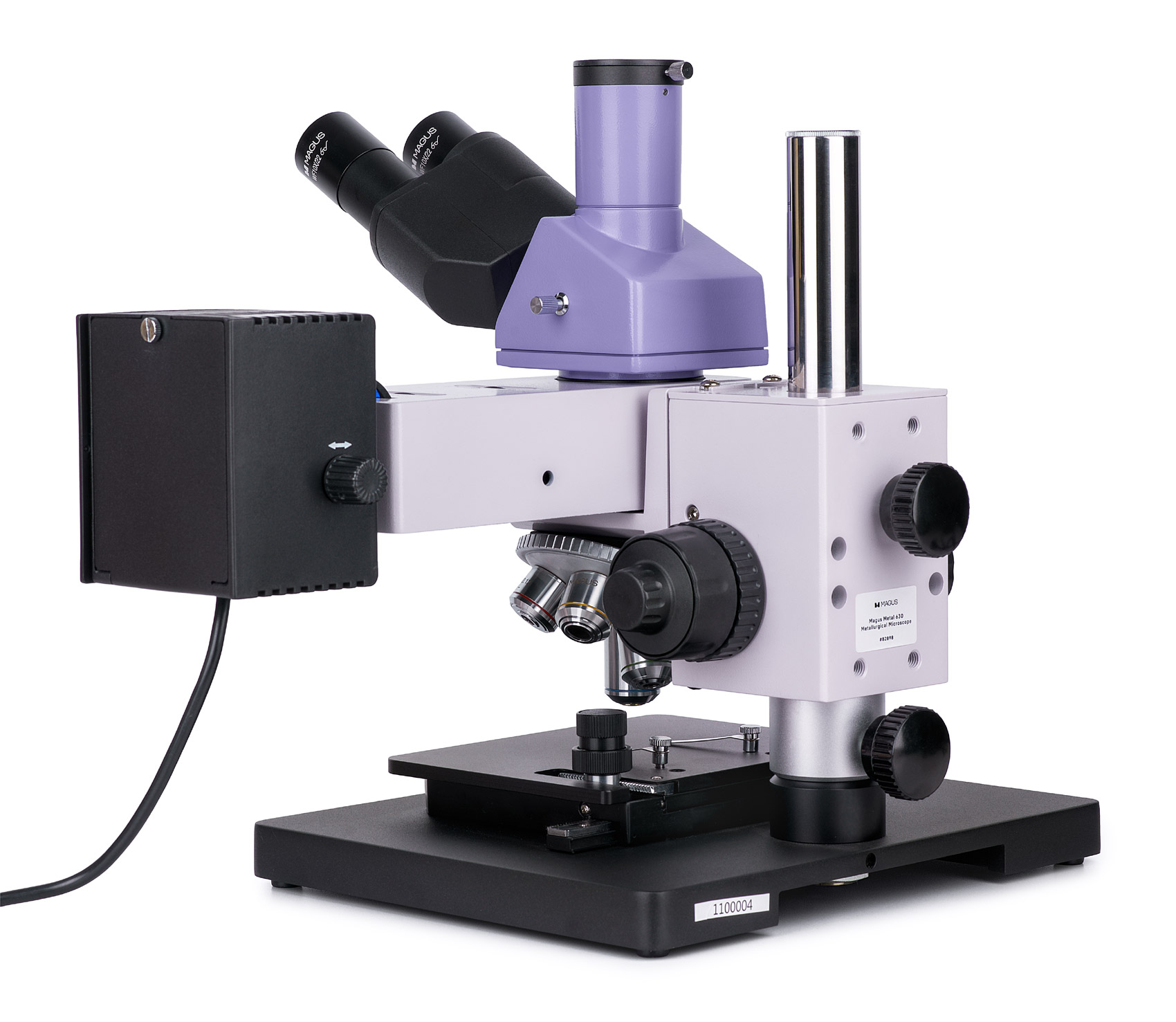

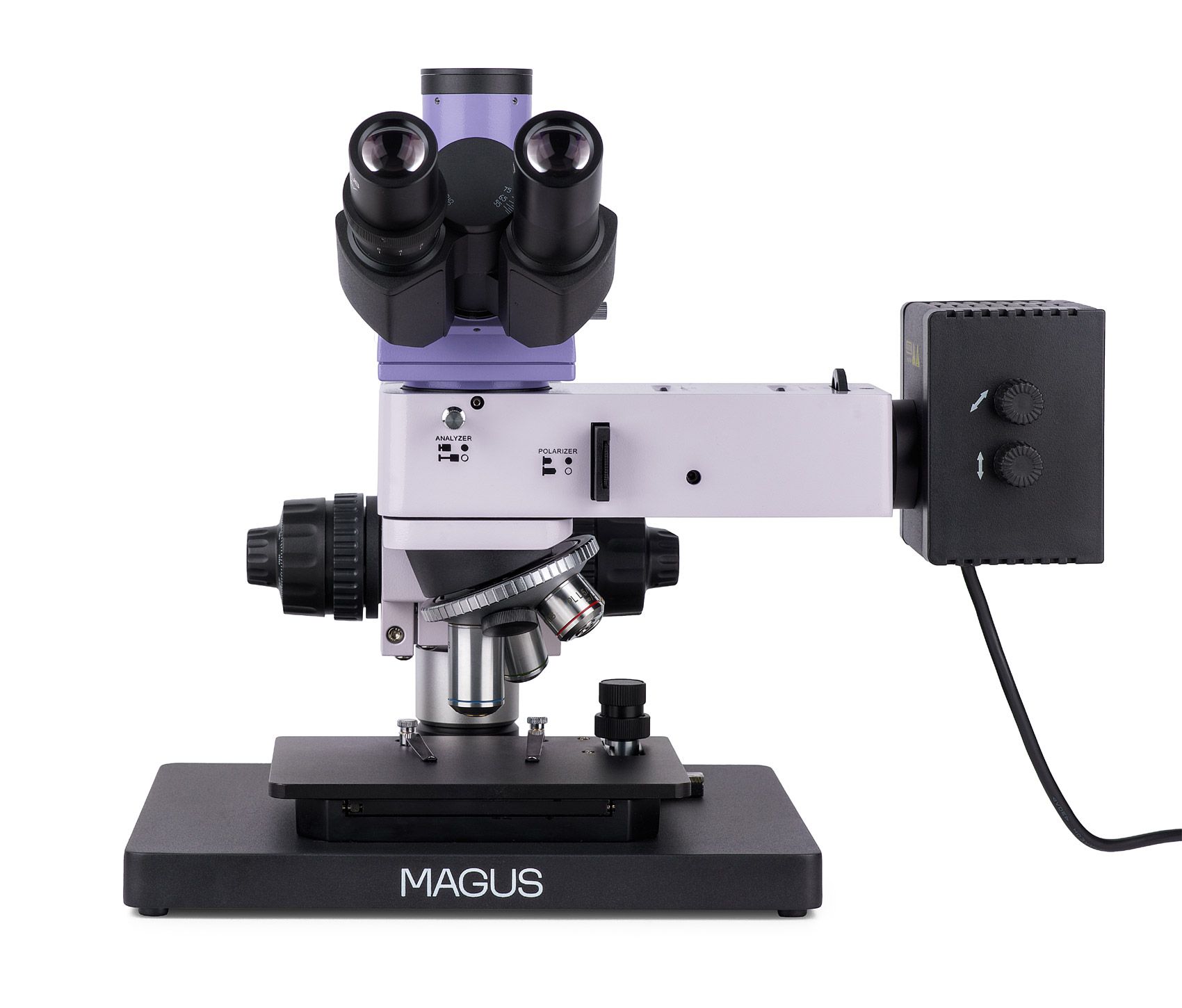

Mikroskop metalurgiczny cyfrowy MAGUS Metal D630

Mikroskop metalurgiczny MAGUS Metal 630 ze światłem odbitym służy do badania mikrostruktury obiektów nieprzezroczystych o dowolnej wysokości i rozmiarze. Badane przedmioty obejmują metale, stopy, półprzewodniki oraz powłoki lakiernicze. Dostępne techniki obserwacji mikroskopowych: jasne pole i światło spolaryzowane. Jedną z zalet tego mikroskopu jest jego niewielki rozmiar, przez co jest idealny do laboratoriów z ograniczoną przestrzenią roboczą i magazynową. Mikroskop MAGUS Metal 630 to doskonały wybór dla branż w różnych sektorach, centrów badawczych oraz wydziałów uniwersyteckich.

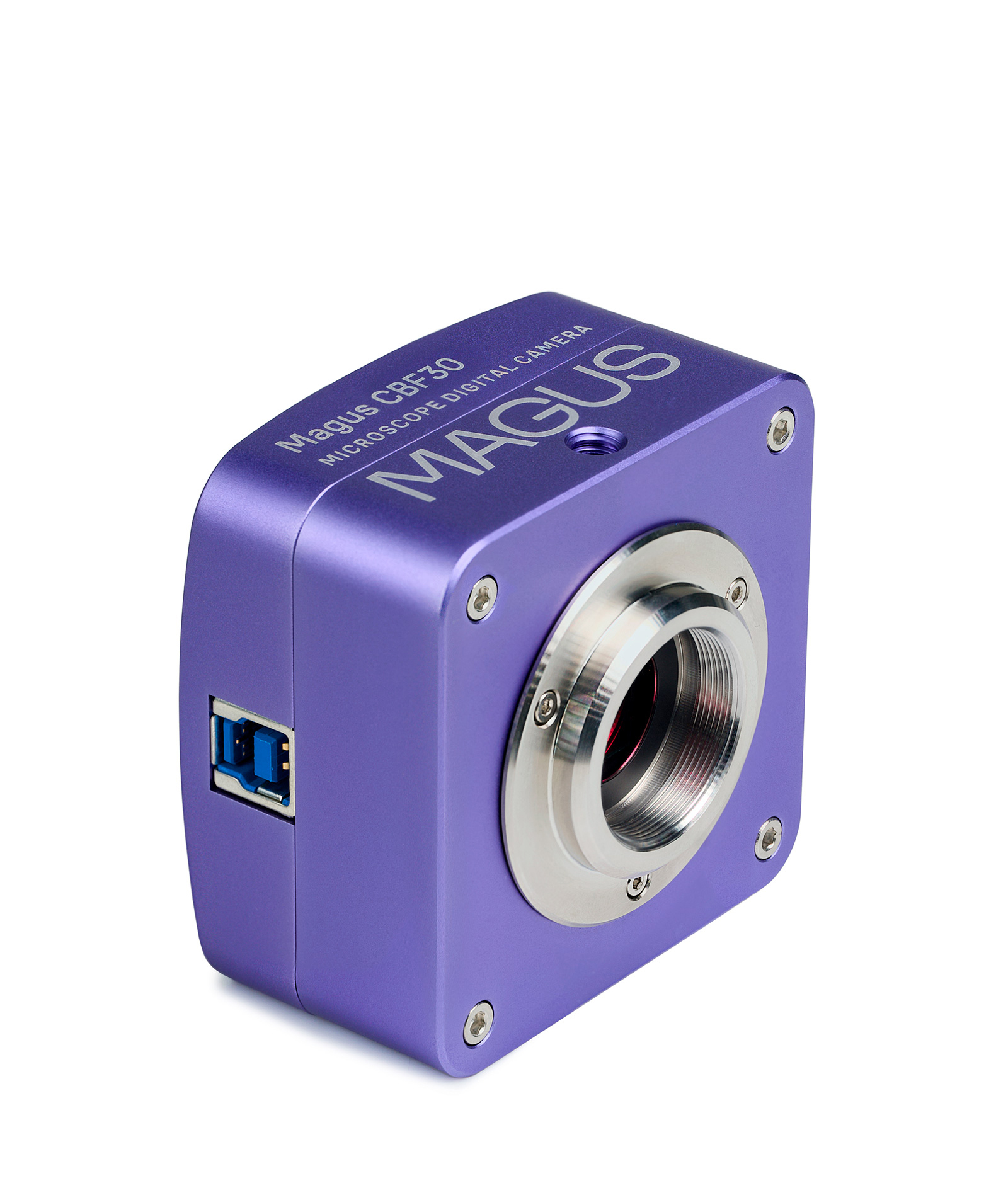

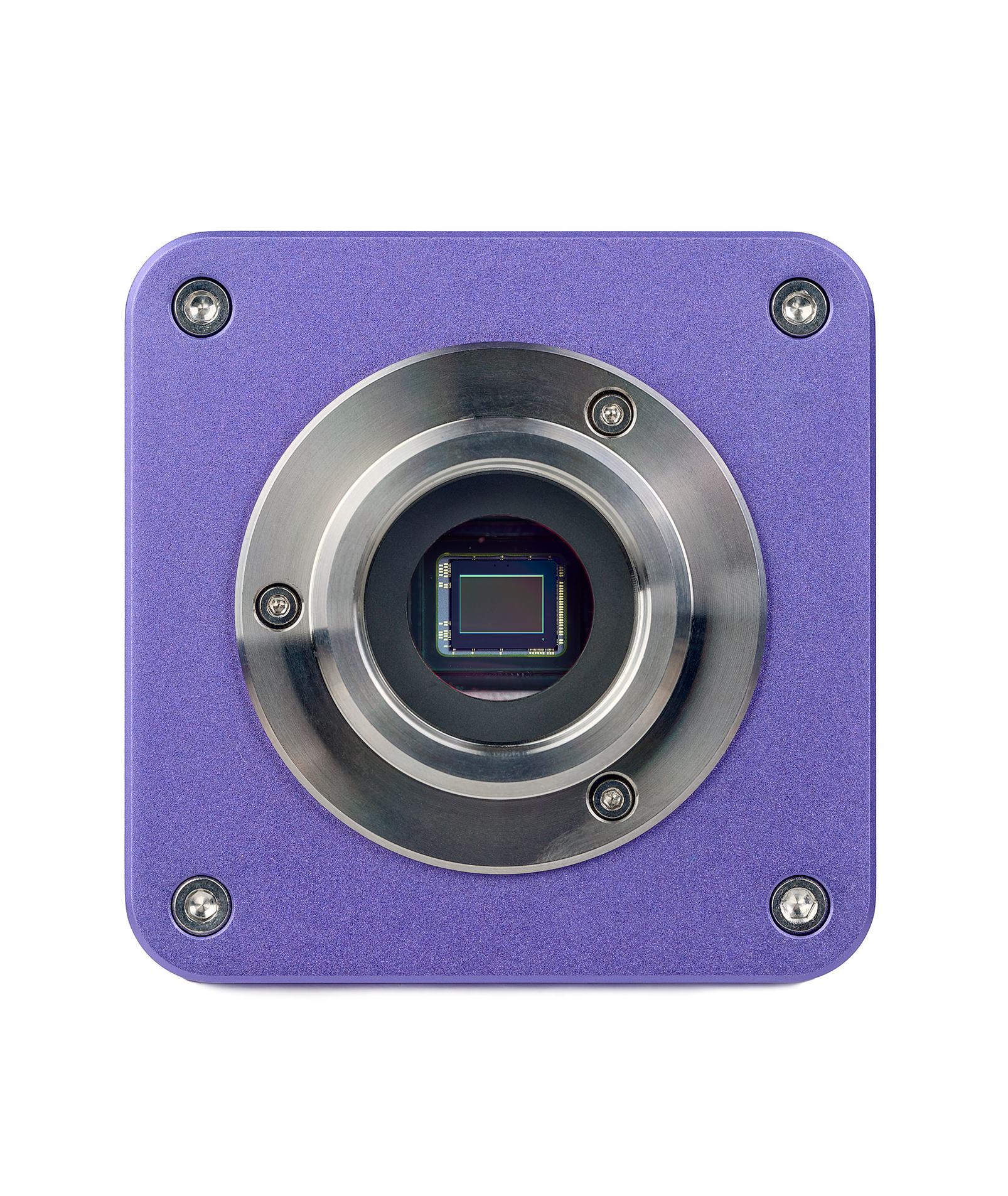

Kamera cyfrowa

Kamera cyfrowa MAGUS CBF30 umożliwia robienie zdjęć i nagrywanie filmów przez mikroskop, edycję utworzonych plików, organizowanie prezentacji oraz wykonywanie pomiarów liniowych i kątowych obiektów (po wykonaniu prawidłowej kalibracji).
Urządzenie jest przeznaczone do pracy z mikroskopami, w których do obserwacji stosuje się metodę jasnego pola i obiektywy o powiększeniu 4, 10, 20 i 40 razy.

Matryca o rozdzielczości 6,3 Mpix umożliwia robienie jasnych i szczegółowych zdjęć oraz nagrywanie filmów w maksymalnej rozdzielczości 3072×2048 pikseli. W razie potrzeby rozdzielczość można obniżyć do 1536×1024 pikseli. Nie wpływa to jednak na szybkość nagrywania, która pozostaje na poziomie 59 kl./s, dzięki czemu obraz jest płynny oraz pozbawiony opóźnień i efektów zrywania.

Ze względu na podświetlaną kolorową matrycę CMOS SONY Exmor kamera rejestruje obraz nawet przy słabym oświetleniu. Obraz pozostaje wyraźny i jasny. Zastosowanie adaptera o powiększeniu od 0,5 do 0,75 raza pozwala uzyskać możliwie najwyraźniejszy obraz bez zniekształceń.

Układ optyczny

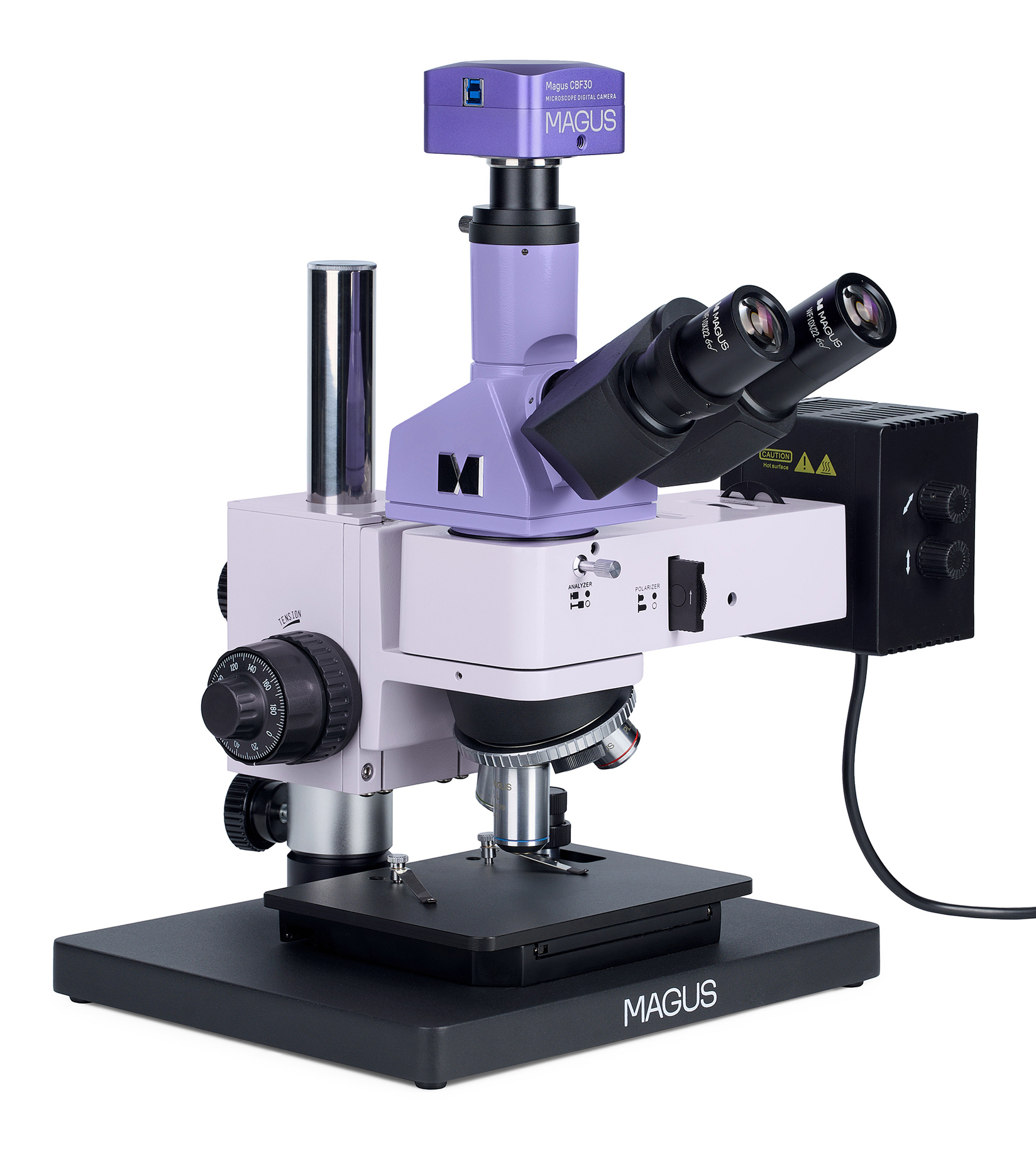

Układ optyczny mikroskopu ma korekcję do nieskończoności. Tuba głowicy trójokularowej służąca do zamocowania kamery jest ustawiona pionowo. Wiązkę światła można skierować do okularów lub do tuby głowicy trójokularowej. Kamera nie jest częścią podstawowej konfiguracji. Ze względu na nachylenie głowicy dwuokularowej wynoszące 30° wielogodzinna praca z tym mikroskopem jest bardzo wygodna. Na lewym okularze znajduje się mechanizm regulacji dioptrii pozwalający dostosować układ optyczny do wzroku użytkownika.

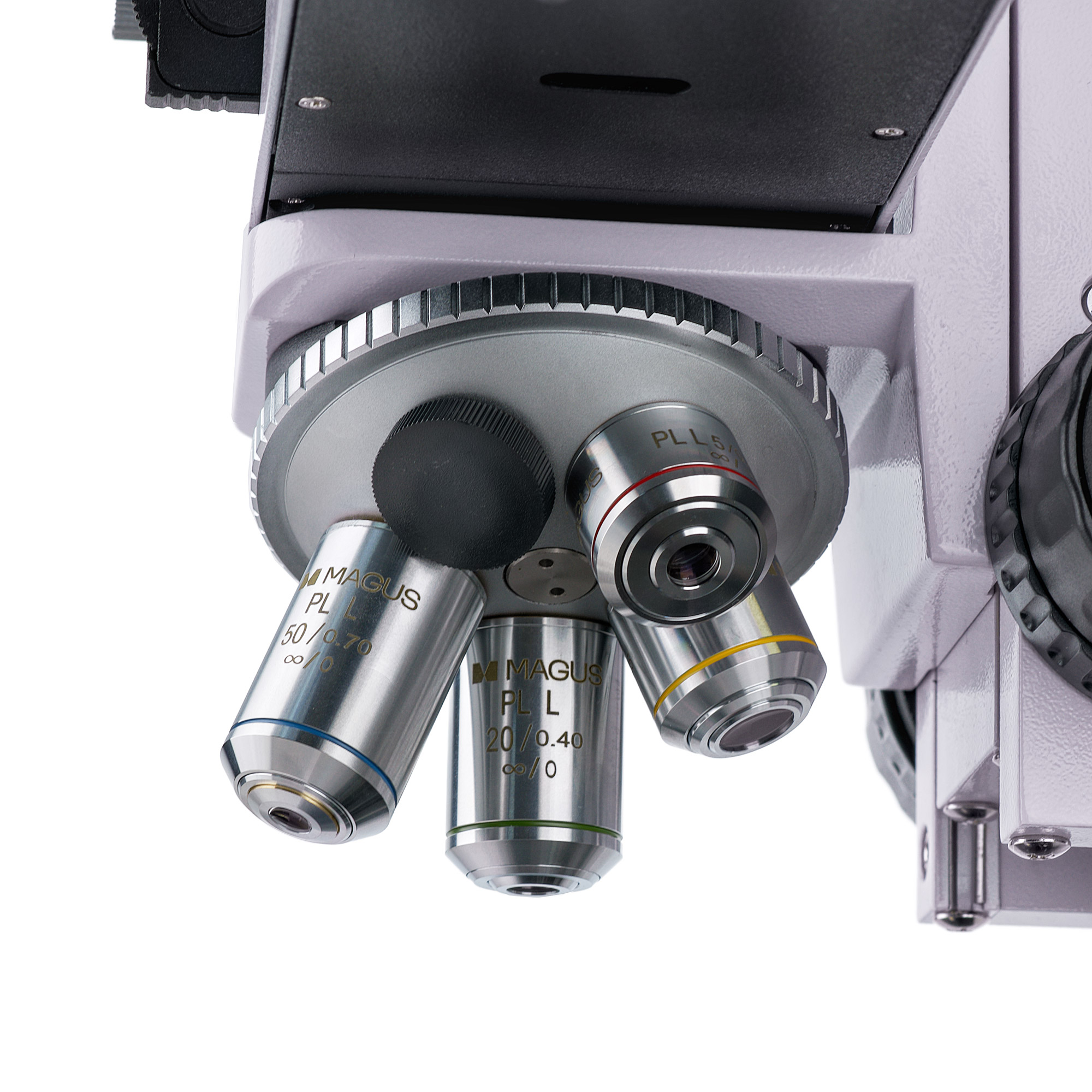

Miska rewolwerowa ma 5 gniazd. Zestaw zawiera 4 obiektywy na planarno-achromatyczne. Po ich zamontowaniu pozostaje jedno wolne gniazdo do zamontowania opcjonalnego obiektywu. Obiektywy o dużej odległości roboczej zostały opracowane do obserwacji mikroskopowych metodą jasnego pola.

Oświetlenie

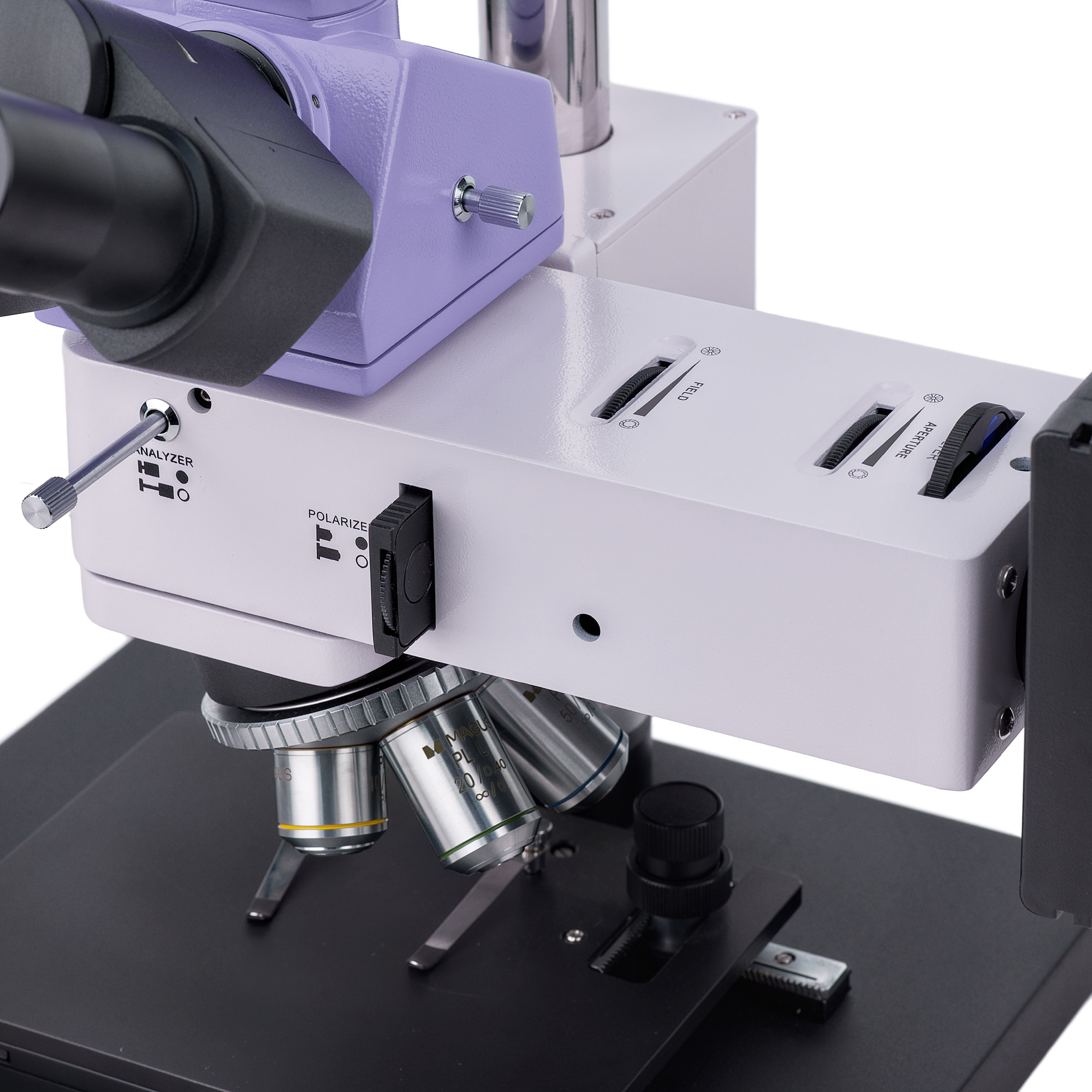

Mikroskop jest wyposażony tylko w źródło światła odbitego. Układ oświetlenia zawiera urządzenie do polaryzacji, przysłonę aperturową i przysłonę pola. Źródło oświetlenia: Żarówka halogenowa 30 W. Ma przyjazną barwę, która nie powoduje zmęczenia oczu. Przysłonę i źródło oświetlenia można wycentrować, a ponadto można ustawić oświetlenie Köhlera. Zestaw zawiera kolorowe filtry.

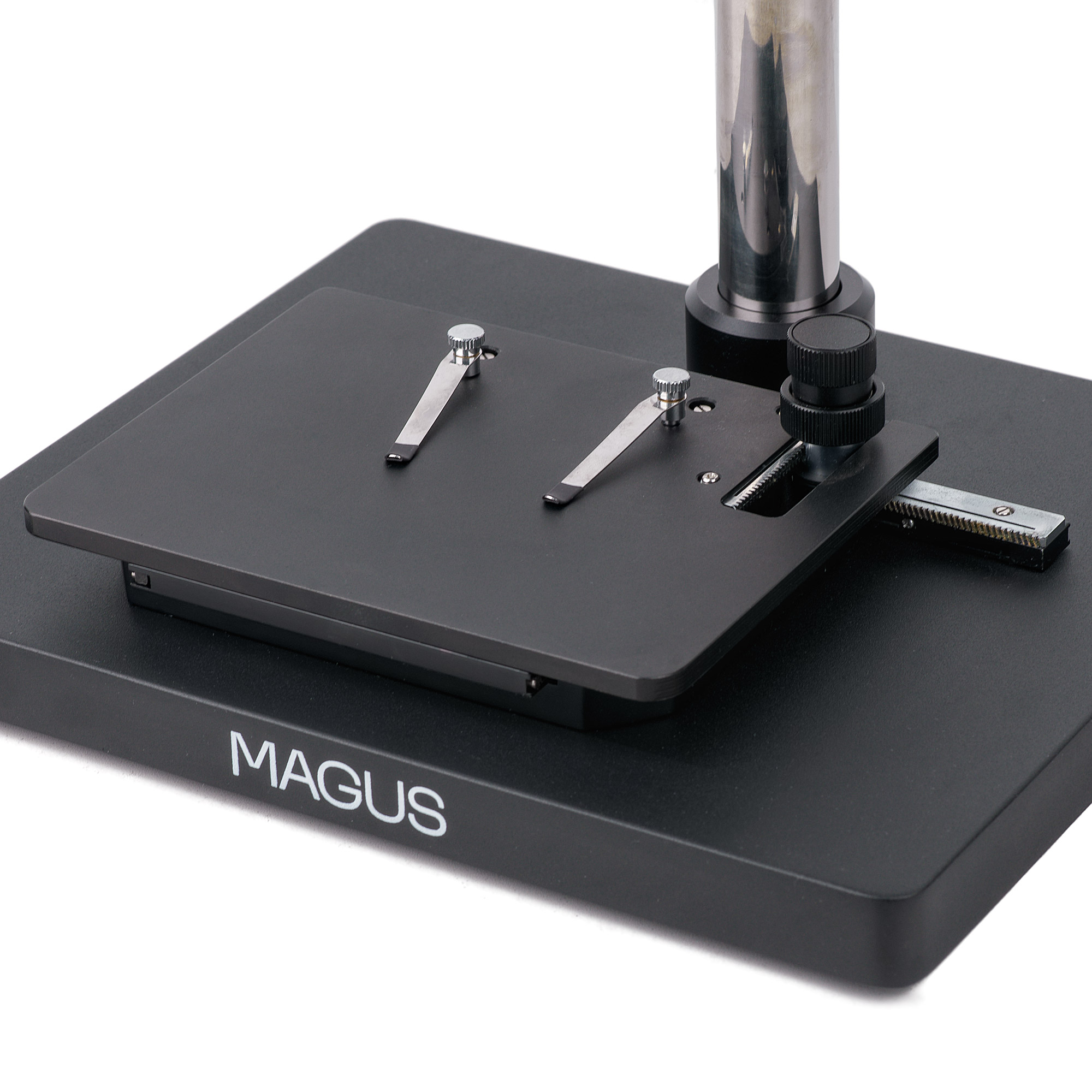

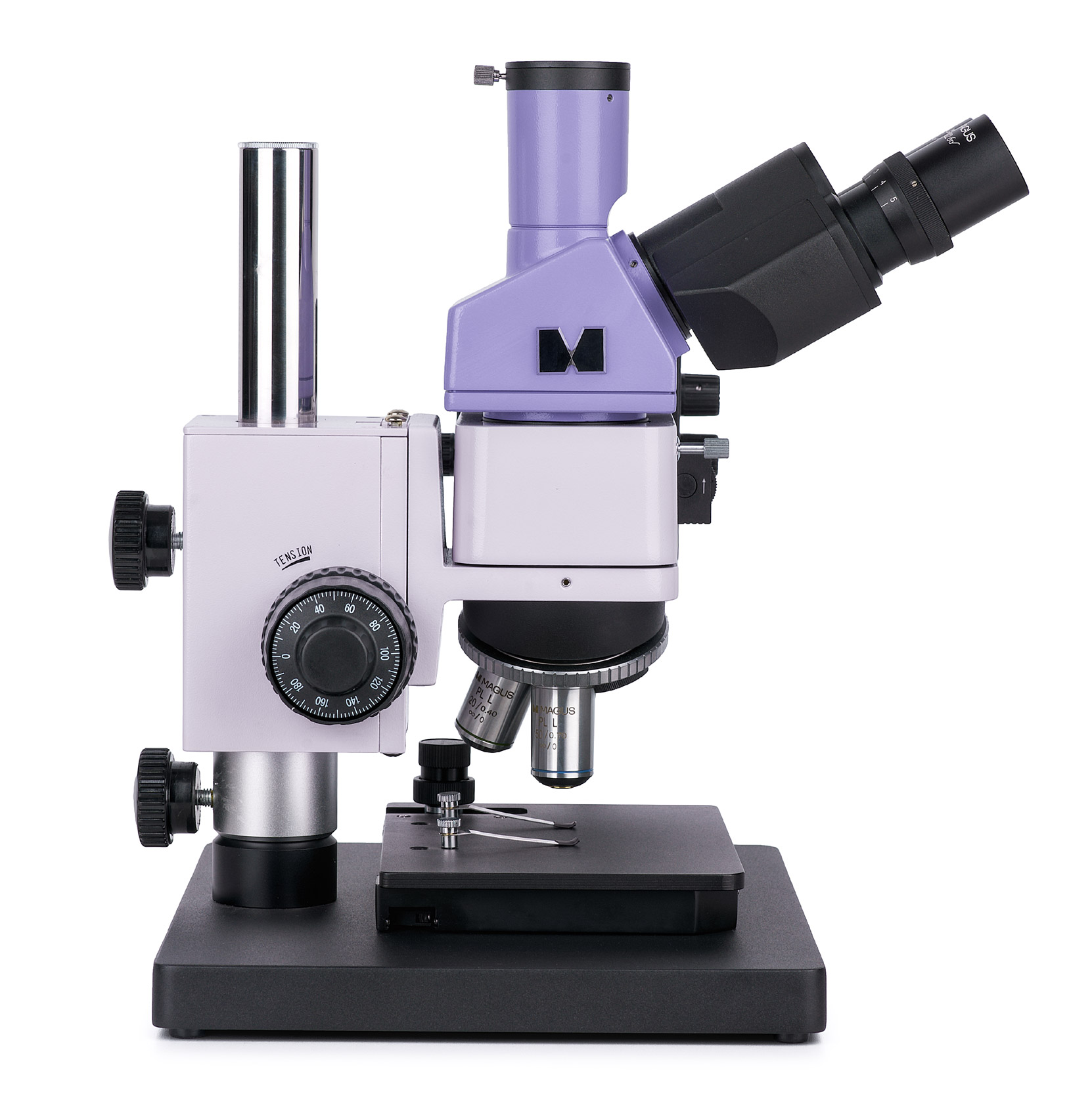

Stolik i mechanizm regulacji ostrości

Unikatowa budowa statywu i mechanizmu regulacji ostrości ma dwie zalety: niewielki rozmiar oraz możliwość obserwowania preparatów o dowolnej wysokości. Mikroskop można łatwo ustawić na meblach w laboratorium o maksymalnej wysokości 40 cm. Do badania niewielkich preparatów służy stolik dwuosiowy. Ostrość jest regulowana poprzez obracanie pokrętłami zgrubnej i precyzyjnej regulacji ostrości umieszczonymi po obu stronach statywu. Mechanizm działa płynnie i precyzyjnie. Można również wyregulować napięcie mechanizmu zgrubnej regulacji ostrości.

Akcesoria

Mikroskop można wyposażyć w dodatkowe akcesoria: obiektywy o dużej odległości roboczej, okulary, kamerę cyfrową, preparaty kalibracyjne.

Najważniejsze właściwości mikroskopu:

• Brak ograniczeń związanych z wysokością i rozmiarem preparatów
• Głowica trójokularowa z trzecią tubą do montażu kamery cyfrowej i kostka światłodzieląca 100:0 i 0:100
• Żarówka halogenowa o mocy 30 W z ciepłą barwą światła do pracy w świetle odbitym z wykorzystaniem metod jasnego pola i polaryzacji
• Kolorowe filtry, możliwość ustawienia oświetlenia Köhlera, źródło światła, a także przysłony aperturowa i pola z możliwością wycentrowania
• Statyw o niewielkim rozmiarze do mocowania mikroskopu na powierzchniach niewielkich mebli
• Wiele opcjonalnych akcesoriów

Najważniejsze właściwości kamery:

• Urządzenie przeznaczone do użytku z obiektywami o niskim powiększeniu
• Kolorowa, światłoczuła matryca gwarantująca wyraźny obraz nawet przy słabym oświetleniu
• Szybkość nagrywania 59 kl./s, która jest wystarczająca do obserwacji poruszających się obiektów lub szybko przebiegających procesów
• Zestaw zawiera oprogramowanie umożliwiające wykorzystanie wszystkich funkcji kamery, a tym samym szybkie rozpoczęcie pracy
• Niezawodny interfejs USB 3.0 zapewniający wysoką prędkość transferu danych
• Możliwość dostosowania rozdzielczości pozwalająca wybrać najlepszą opcję w danym momencie

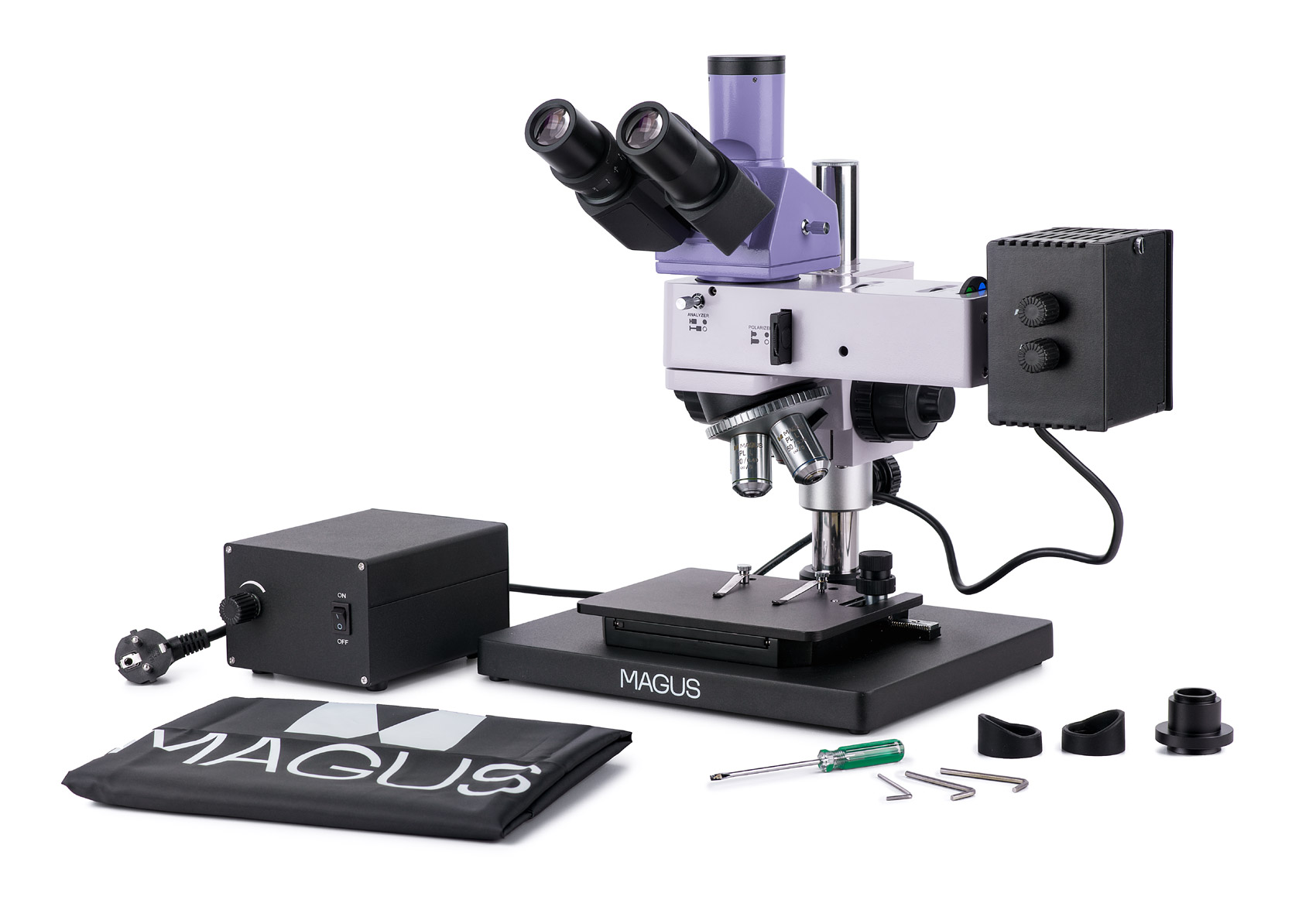

Zawartość zestawu:

• Kamera cyfrowa MAGUS CBF30 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Statyw z mechanizmem regulacji ostrości, stolik i miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Statyw z gniazdem zasilania
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD 2,08 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
• Preparat kalibracyjny
