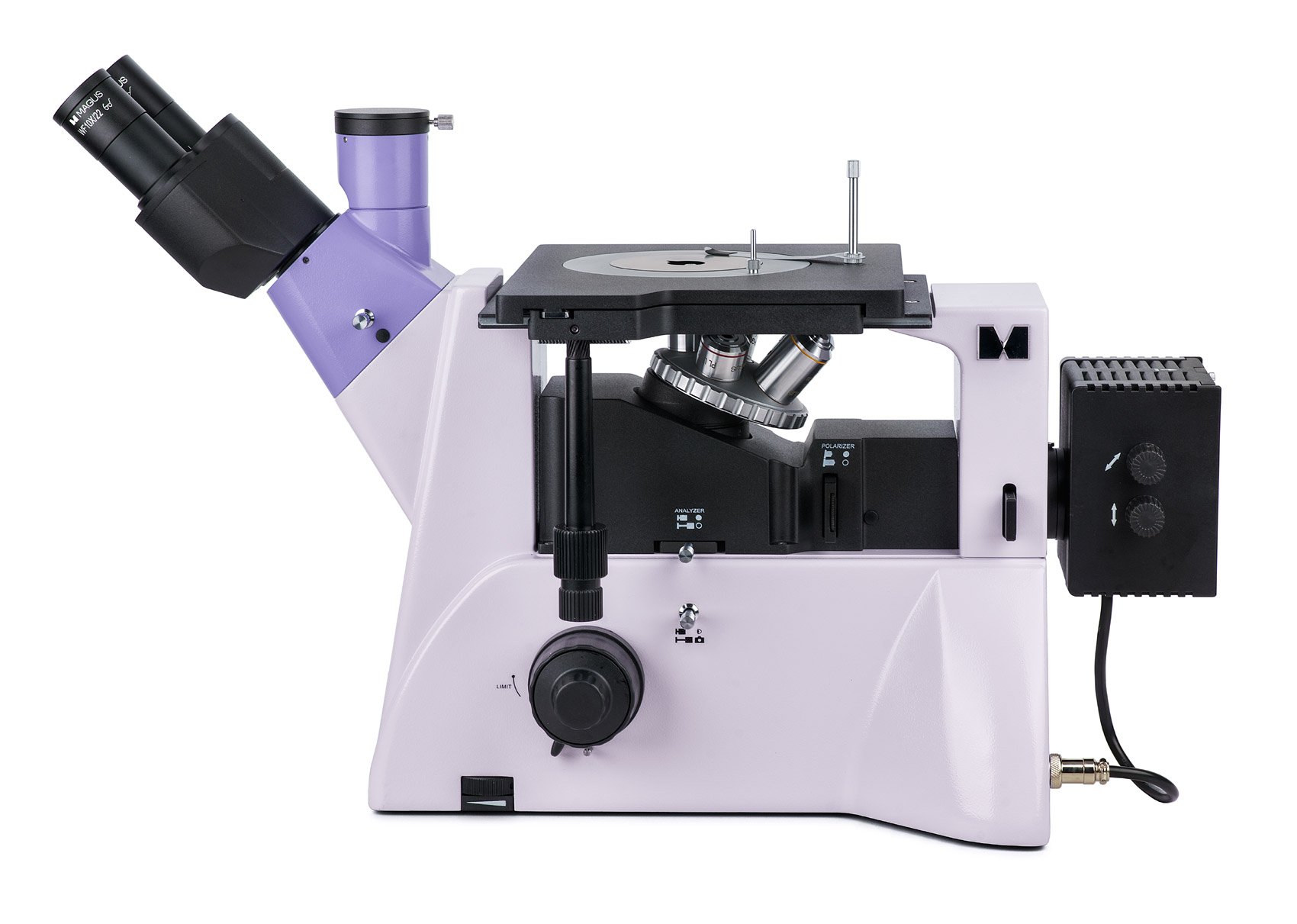

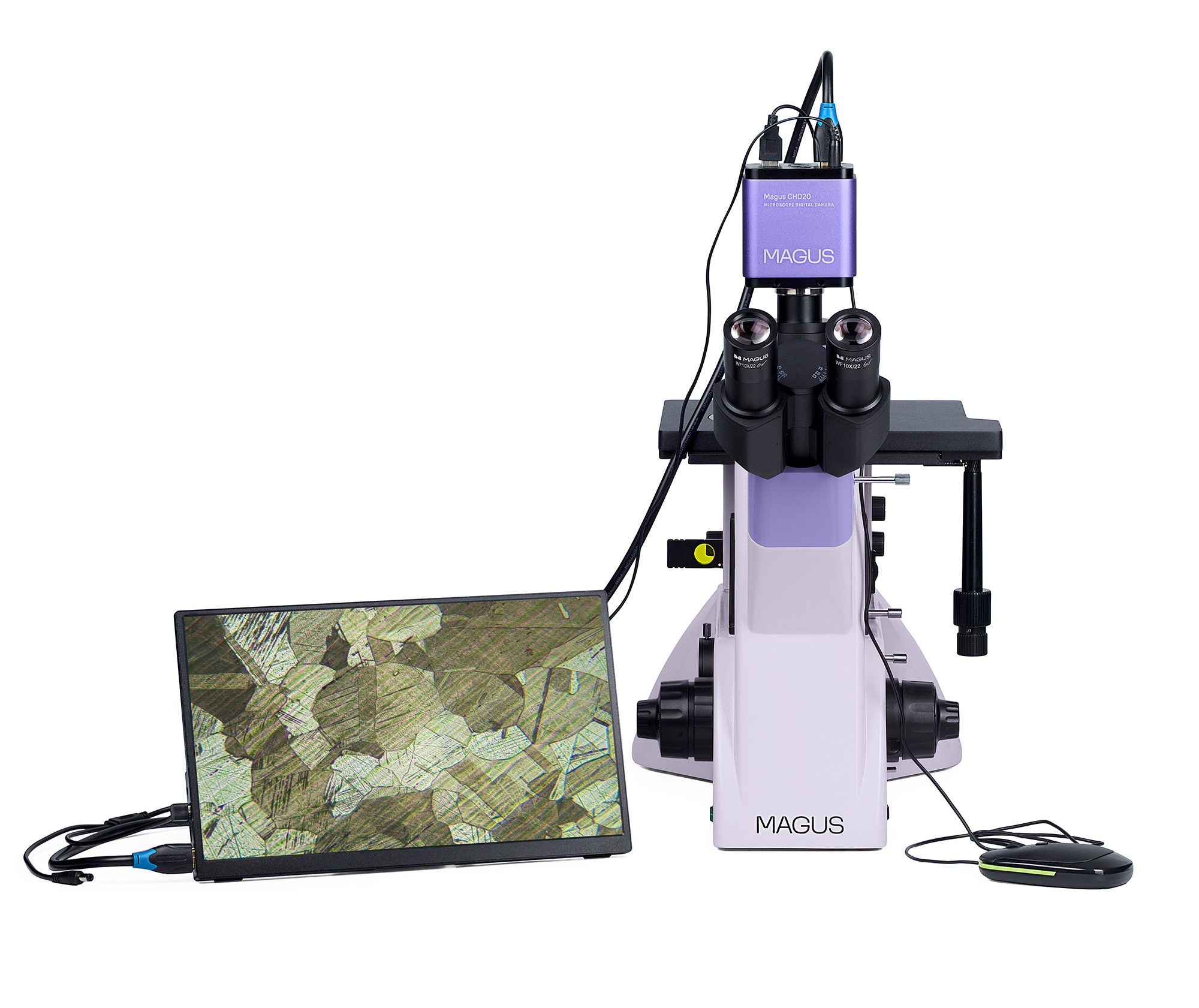

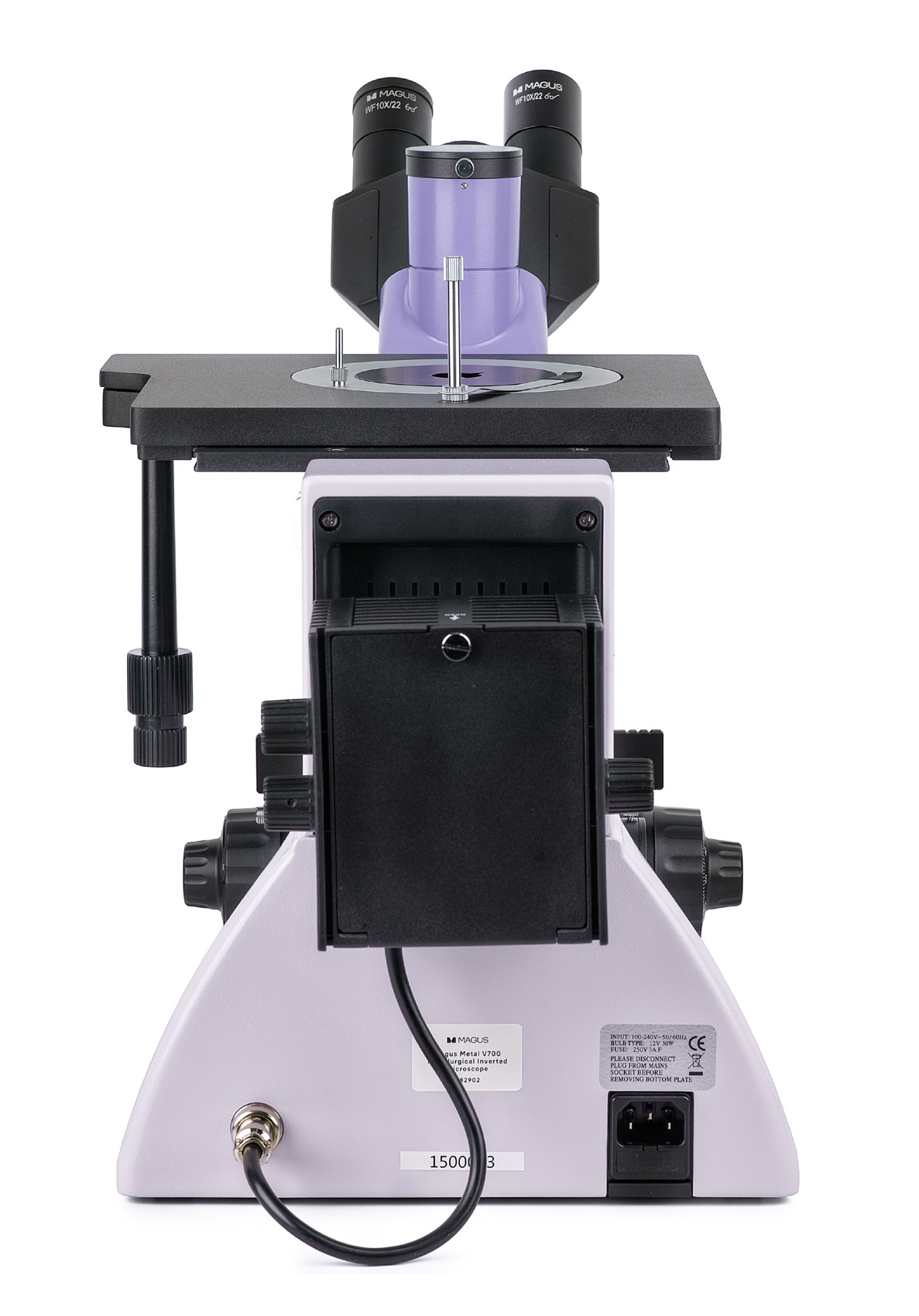

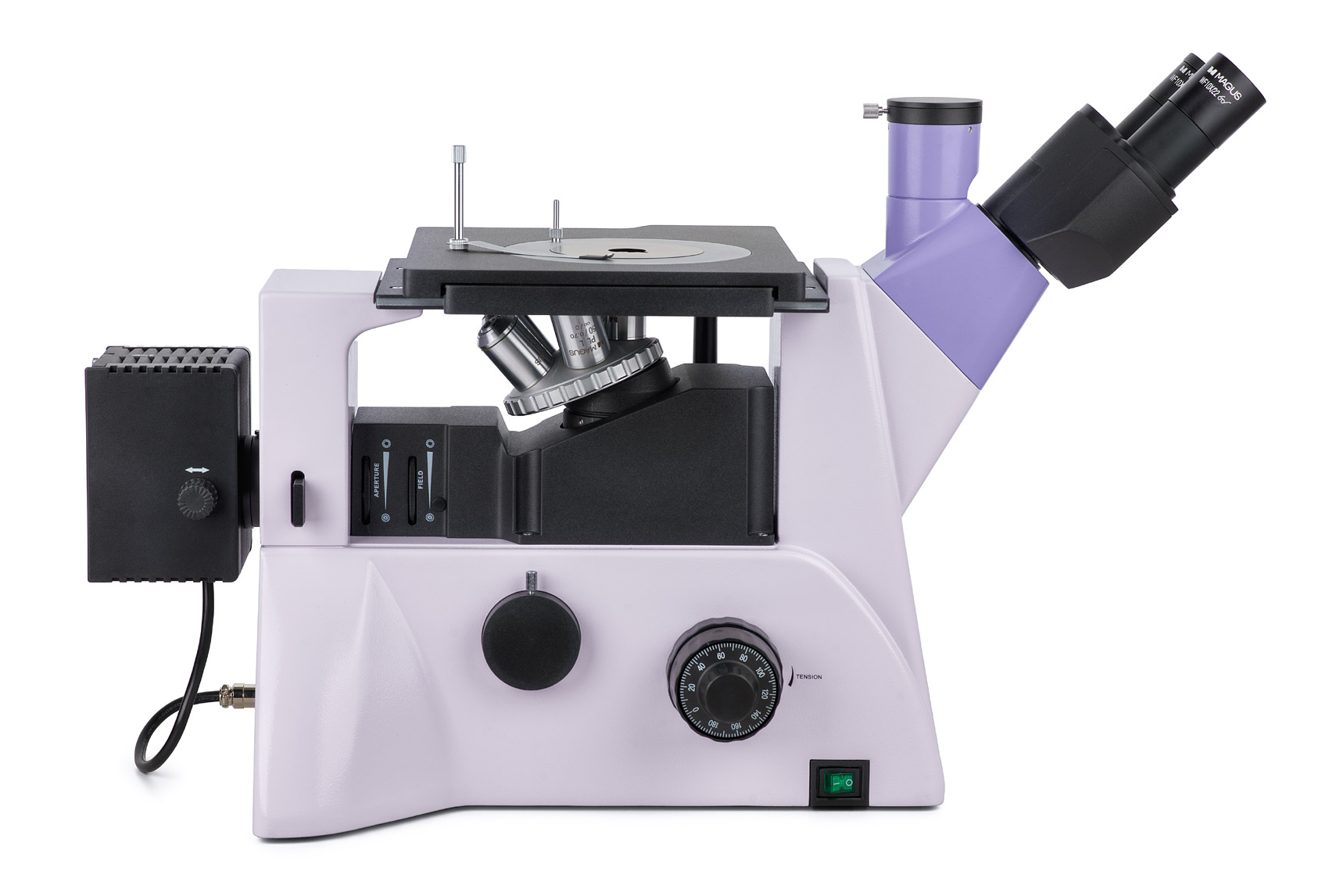

Odwrócony mikroskop metalurgiczny MAGUS Metal VD700 LCD jest odpowiedni do badania mikrostruktur metali, stopów oraz półprzewodników w świetle odbitym. Stolik może utrzymać preparaty o masie do 2 kg (dolna powierzchnia preparatu musi być płaska). Pozostałe części preparatu nie wymagają preparowania i mogą mieć dowolny kształt. Mikroskop opracowano do prowadzenia obserwacji metodą jasnego pola i w świetle spolaryzowanym. Wyposażono go w boczne gniazdo kamery oraz trzecią tubę, przez co jest odpowiedni do szerokiej gamy zastosowań laboratoryjnych i produkcyjnych.
Zastosowania mikroskopu »
Kamera cyfrowa

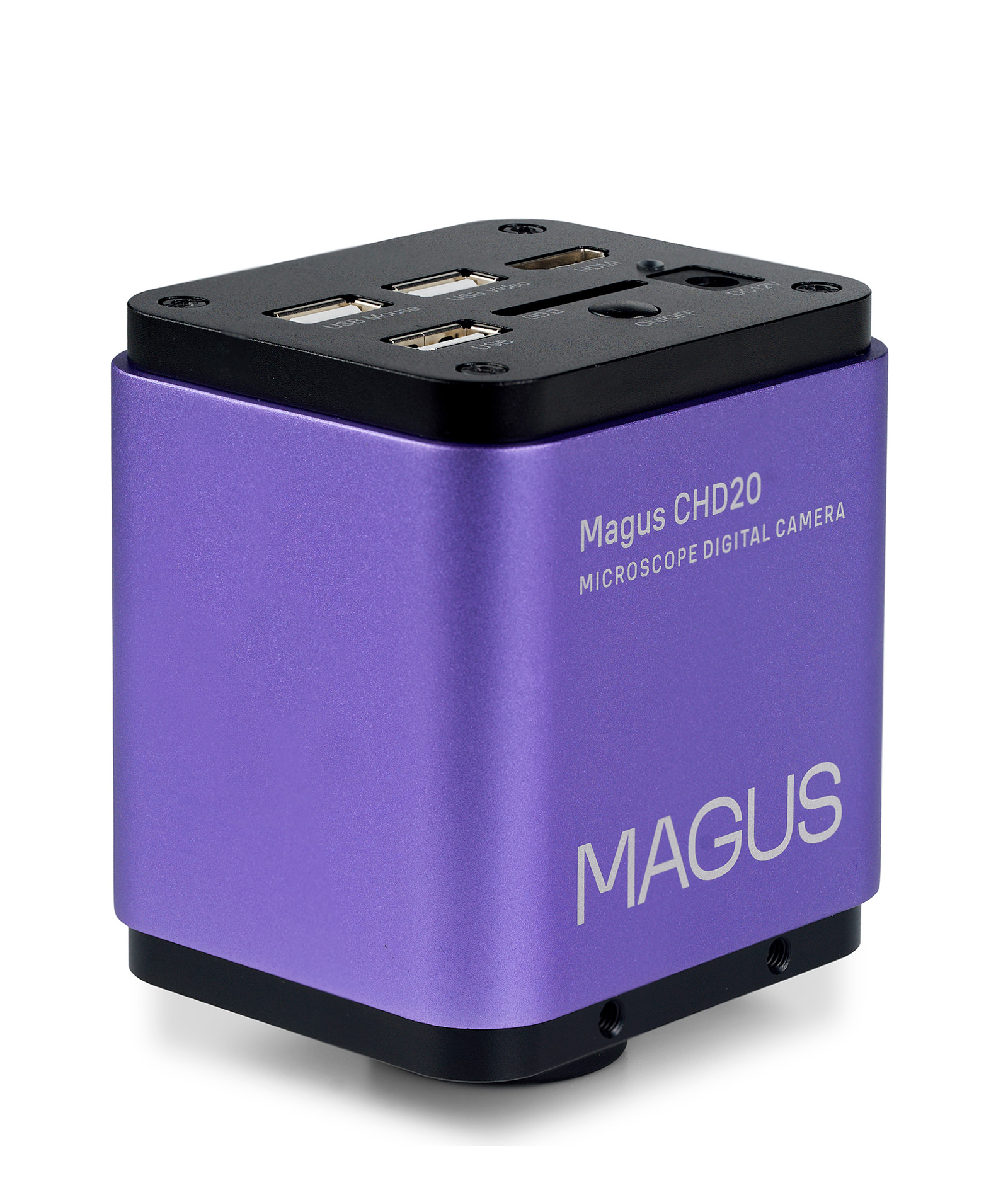

Kamera cyfrowa MAGUS CHD20 ma matrycę 2 MP i zapewnia realistyczne obrazy w jakości Full HD w rozdzielczości 1920×1080 pikseli. Kamera charakteryzuje się wysoką światłoczułością, która jest odpowiednia do pracy w świetle fluorescencyjnym. Dzięki zastosowaniu filtrów mozaikowych w kolorach podstawowych R, G, B uzyskuje się prąd ciemny o niskiej wartości i wyraźny obraz.

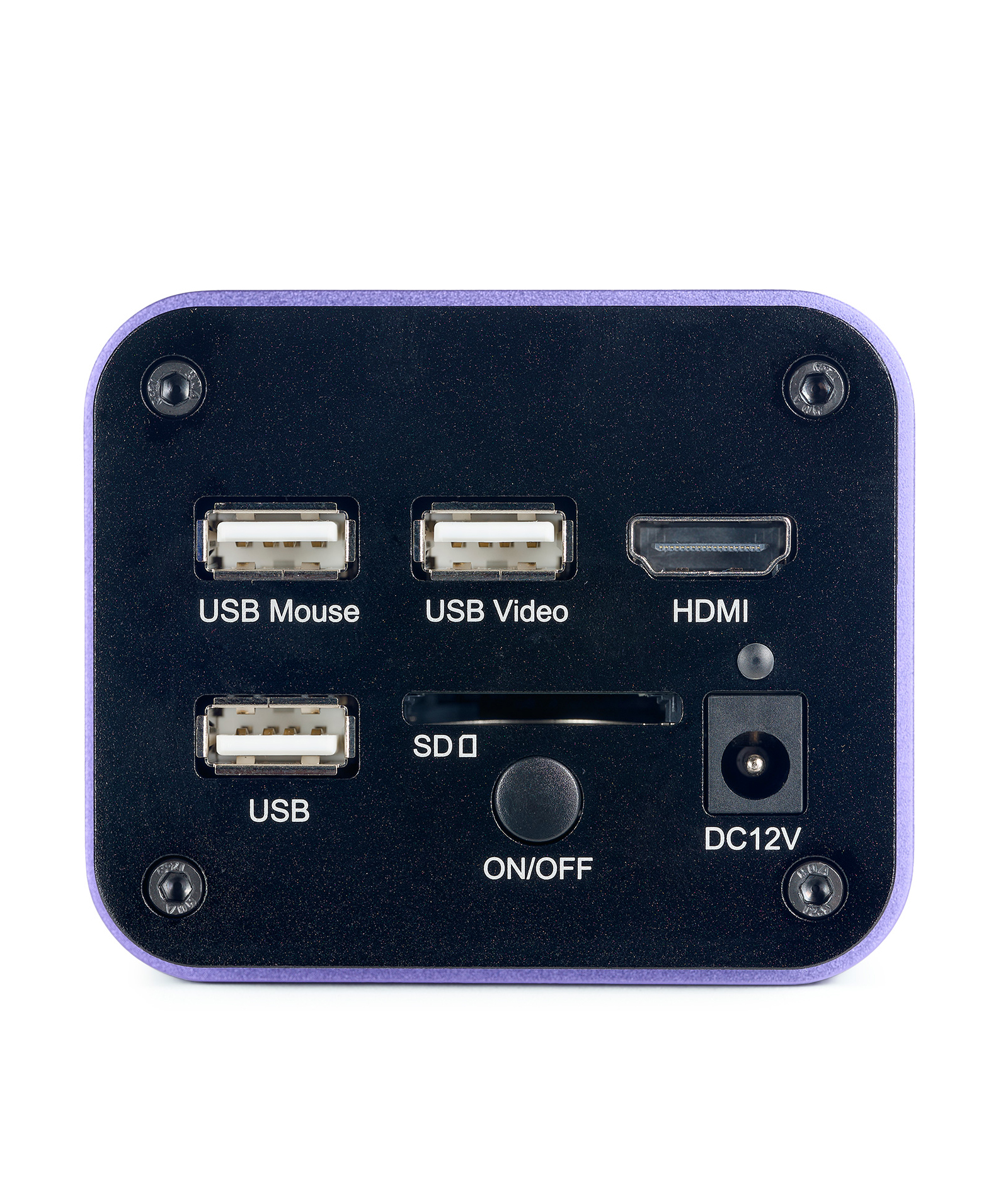

Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez komputera. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Dodatkowy interfejs USB 2.0 umożliwia podłączenie kamery do komputera.
Wideo jest nagrywane z prędkością 60 kl./s lub 50 kl./s w zależności od wyjścia wideo.
Kamera łączy dużą liczbę klatek na sekundę i wysoką przepustowość HDMI, dzięki czemu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor

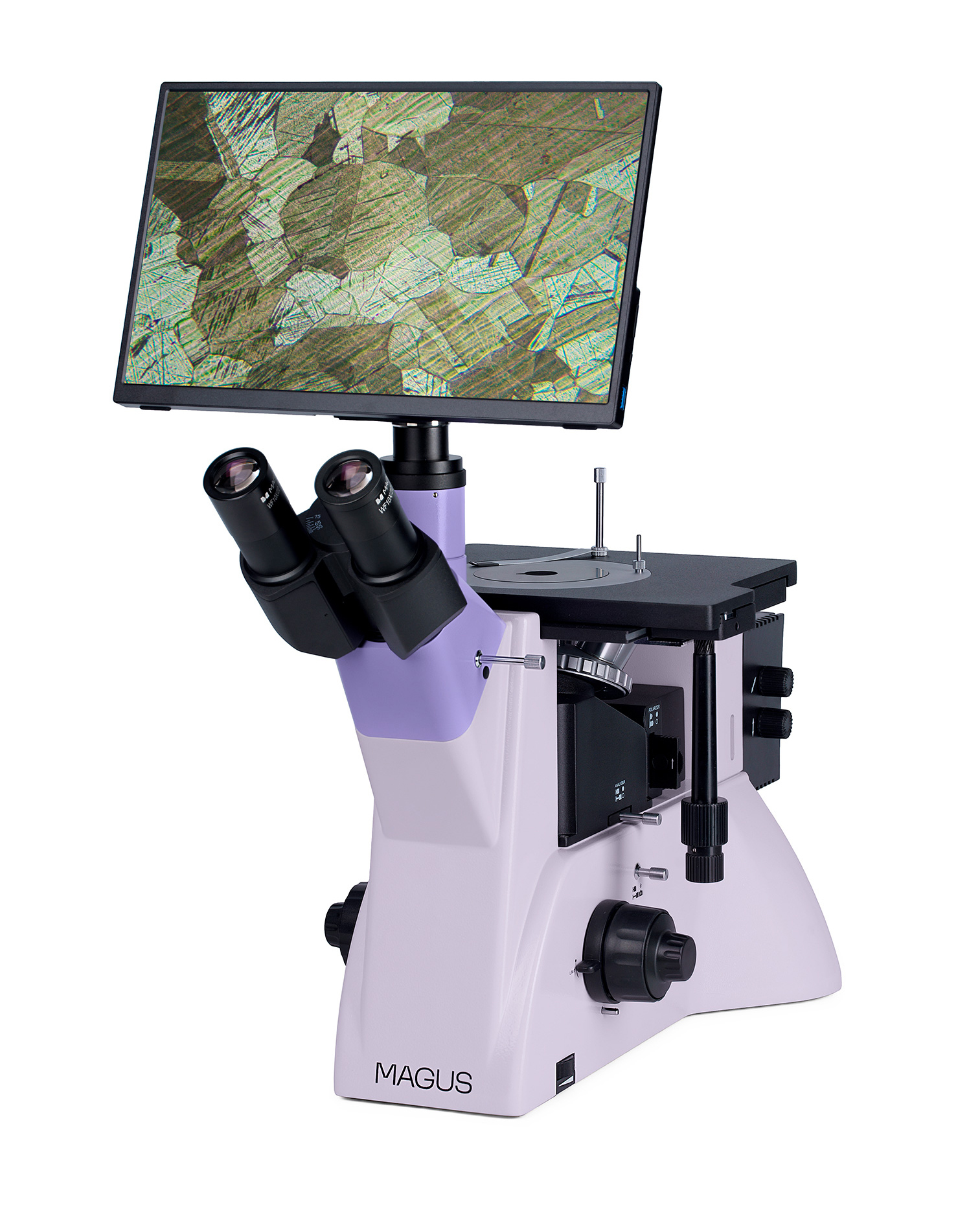

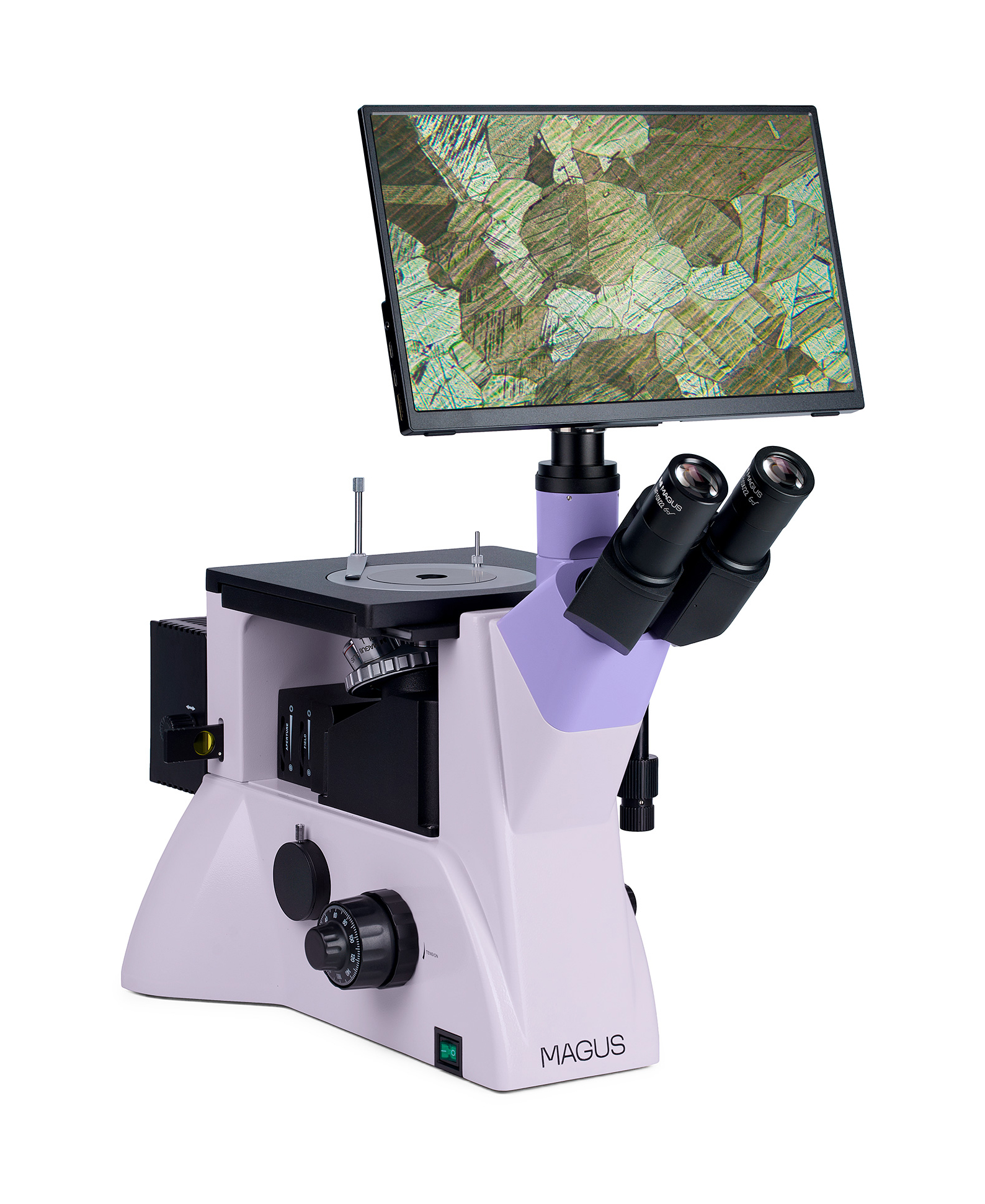

Monitory MAGUS MCD współpracują z kamerami MAGUS CHD, tworząc kompletny system obrazowania przeznaczony do mikroskopów MAGUS.
Połączenie z kamerą odbywa za pośrednictwem interfejsu HDMI. Monitor wyświetla obrazy w czasie rzeczywistym. Jego ekran LCD z matrycą IPS wyróżnia się szerokim kątem wyświetlania, wysoką jasnością i dobrym kontrastem. Obraz nie ulega zniekształceniu nawet wtedy, gdy ogląda się go pod dużym kątem. Rozmiar ekranu to 13,3”.

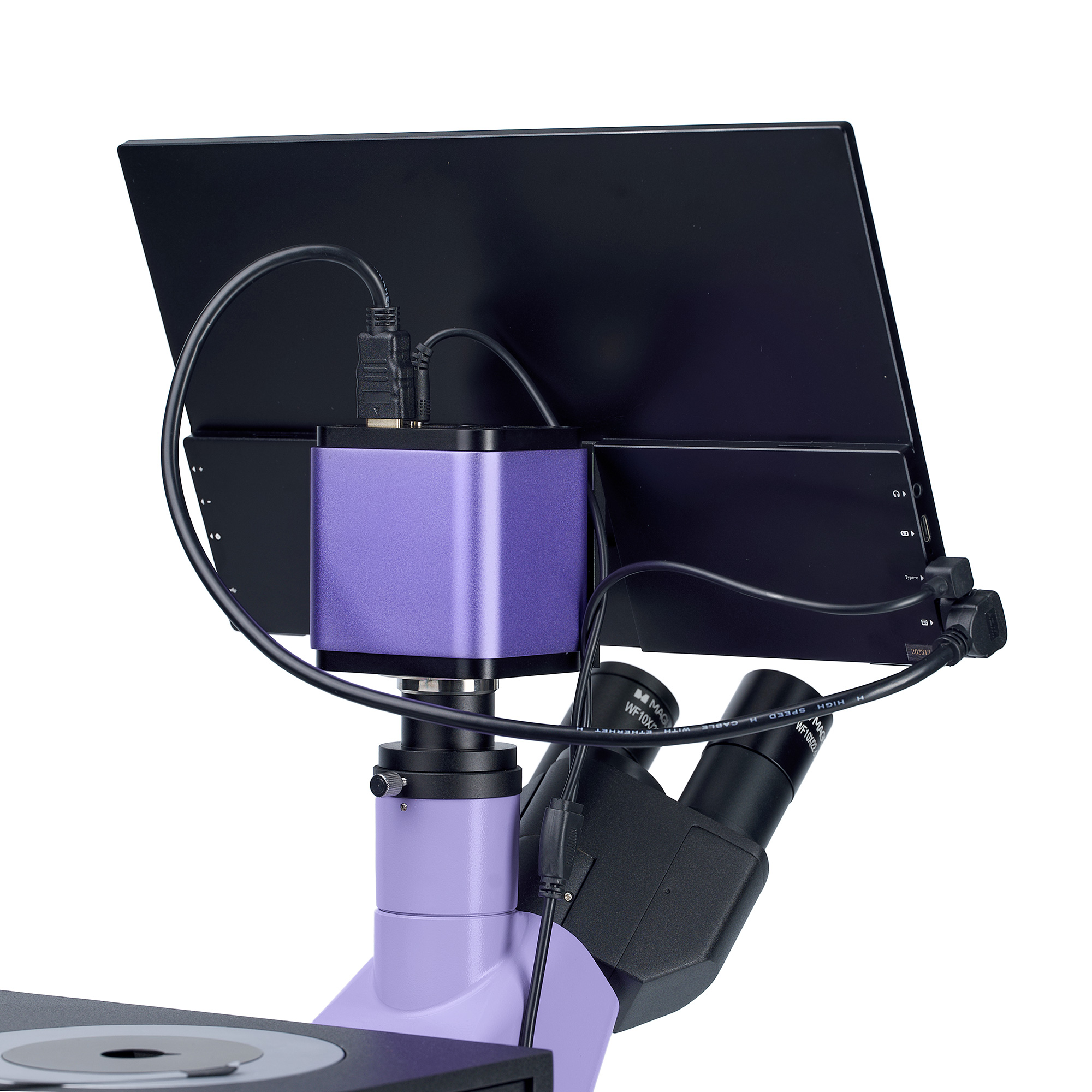

Monitor można ustawić na płaskiej powierzchni, używając składanej podstawki, lub zamocować bezpośrednio do kamery lub na statywie.
Układ optyczny

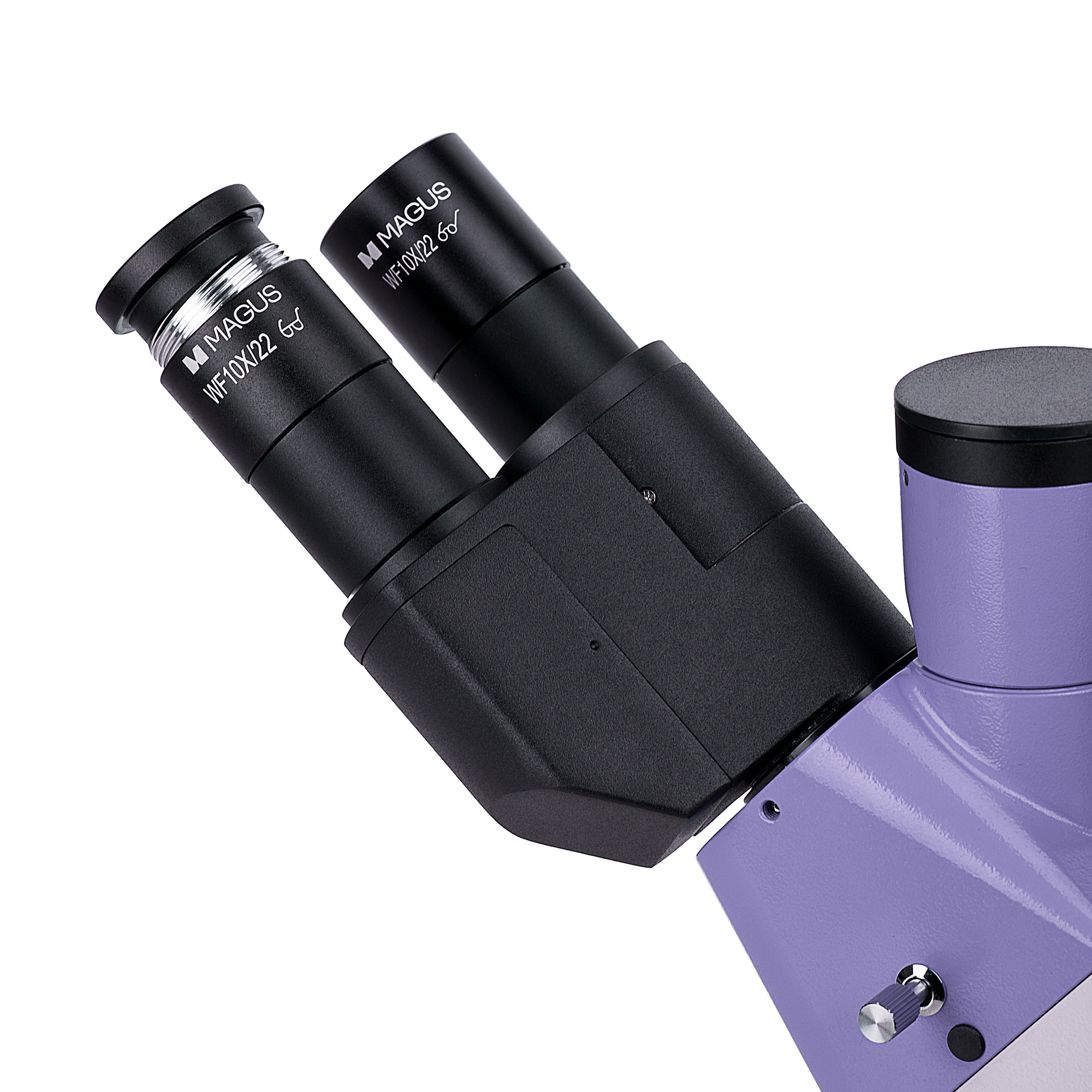

Mikroskop ma głowice trój okularową o specjalnej budowie – położenie okularów można regulować oraz obracać je o 180°. Cyfrową kamerę montuje się w bocznym gnieździe kamery na korpusie mikroskopu, a w trzeciej tubie na głowicy mikroskopu montuje się monitor. Kostka światłodzieląca na korpusie – 100:0/0:100, na głowicy trójokularowej 50:50 i 100.

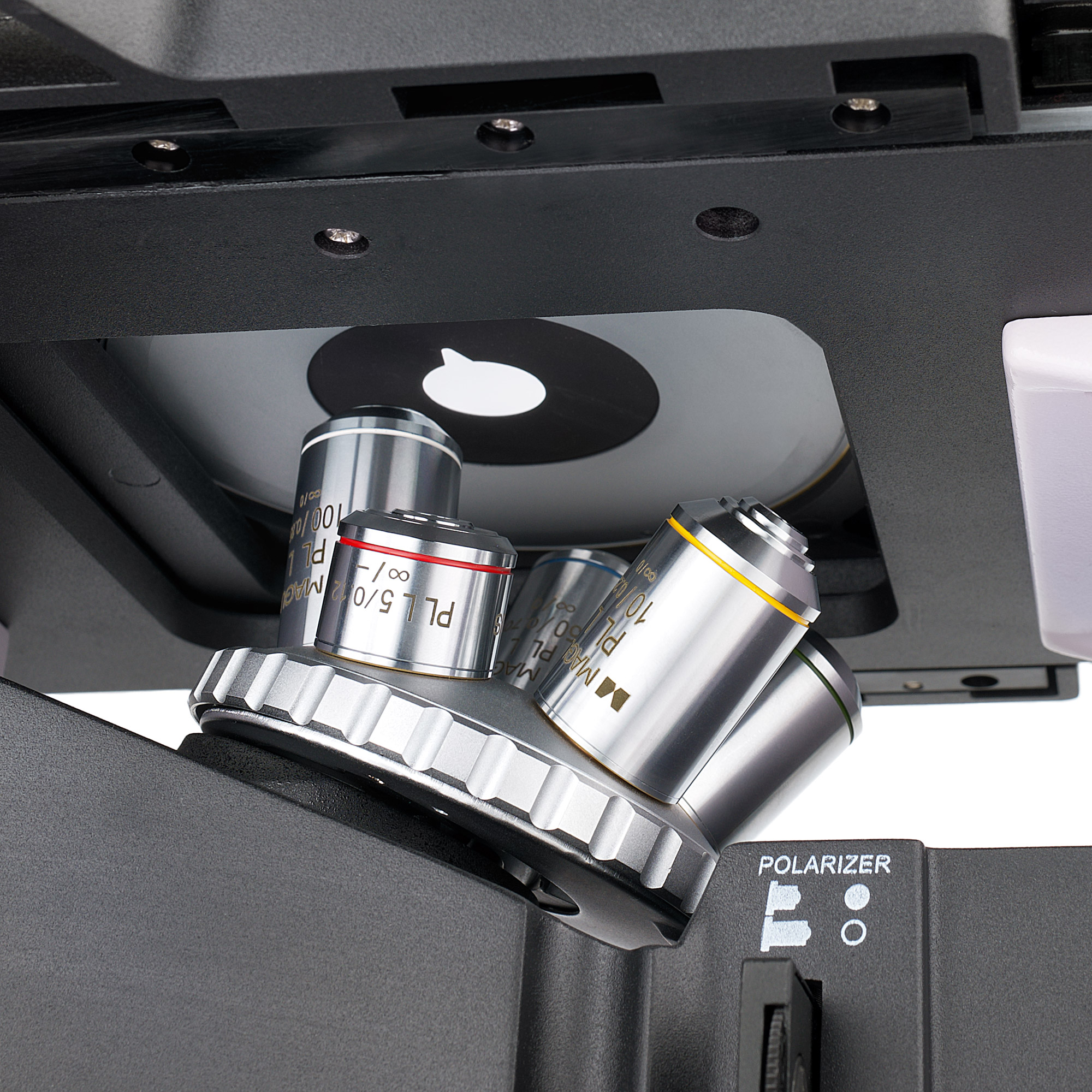

Pod badanym preparatem umieszczono miskę rewolwerową z gniazdami na 5 obiektywów (wszystkie one są dostępne w konfiguracji podstawowej). Wszystkie obiektywy to obiektywy planarno-achromatyczne z korekcją do nieskończoności o dużej odległości roboczej. Zamiast poszczególnych obiektywów dostarczonych w zestawie można stosować dodatkowy obiektyw. W konfiguracji podstawowej mikroskop ma powiększenie w zakresie od 50 do 1000 razy.
Oświetlenie

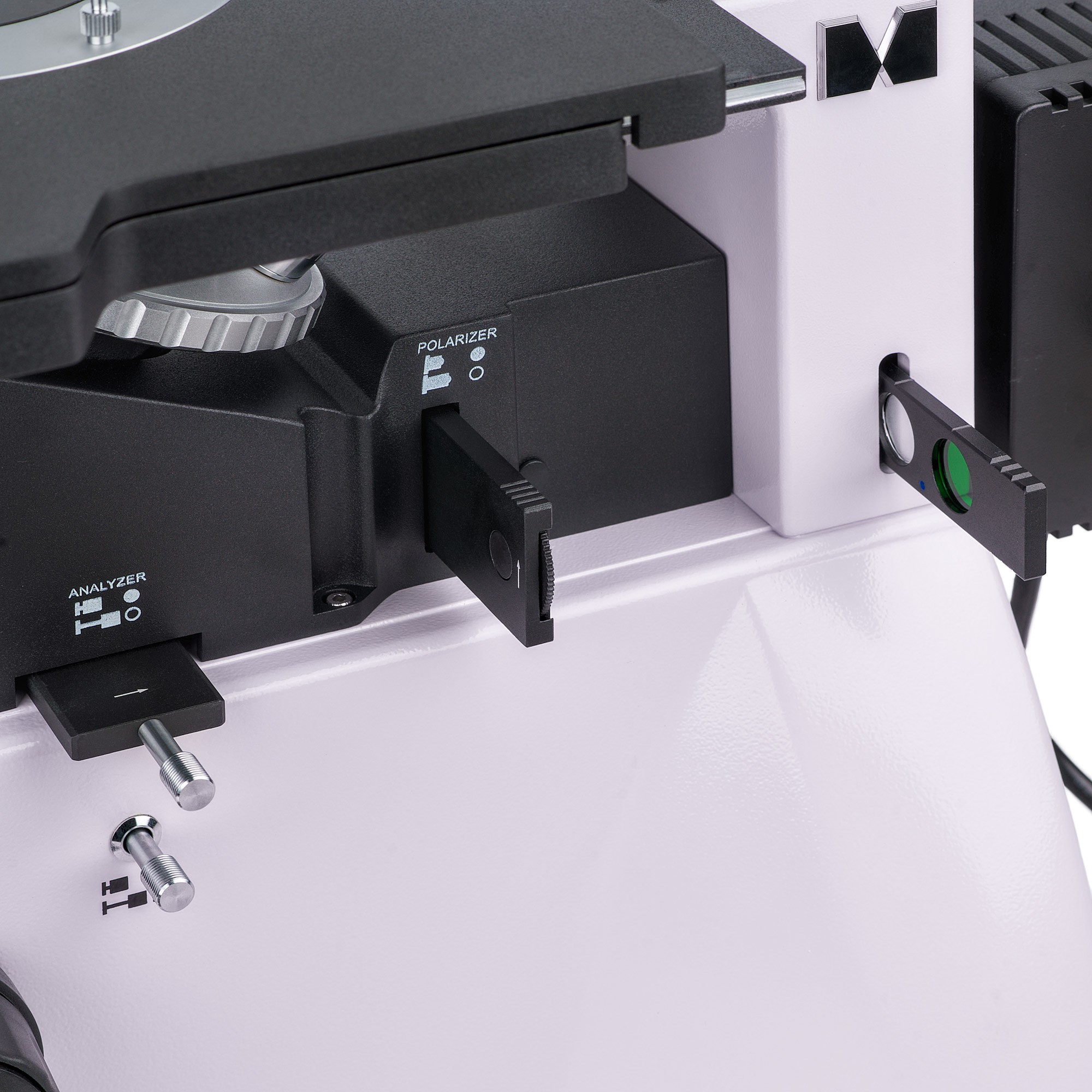

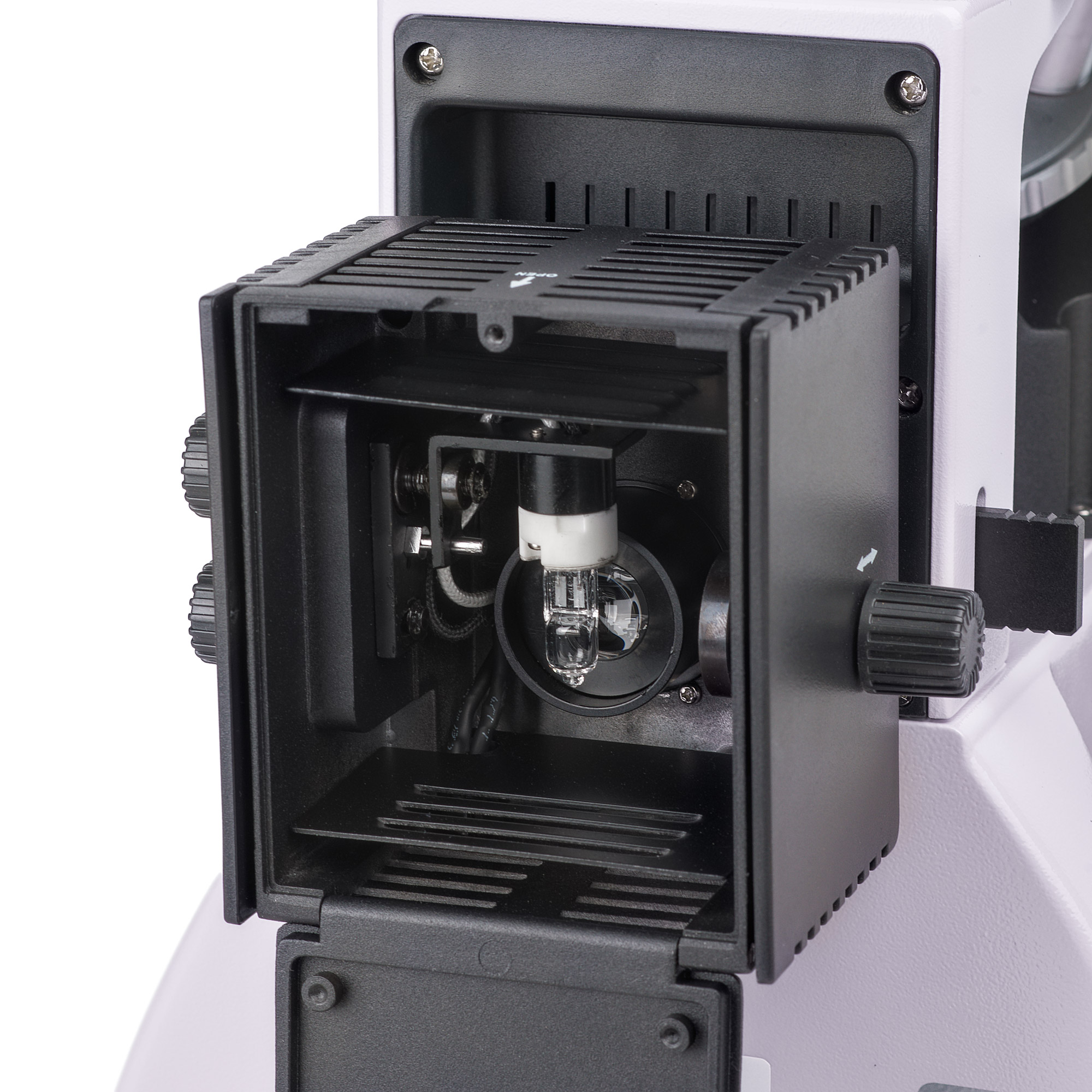

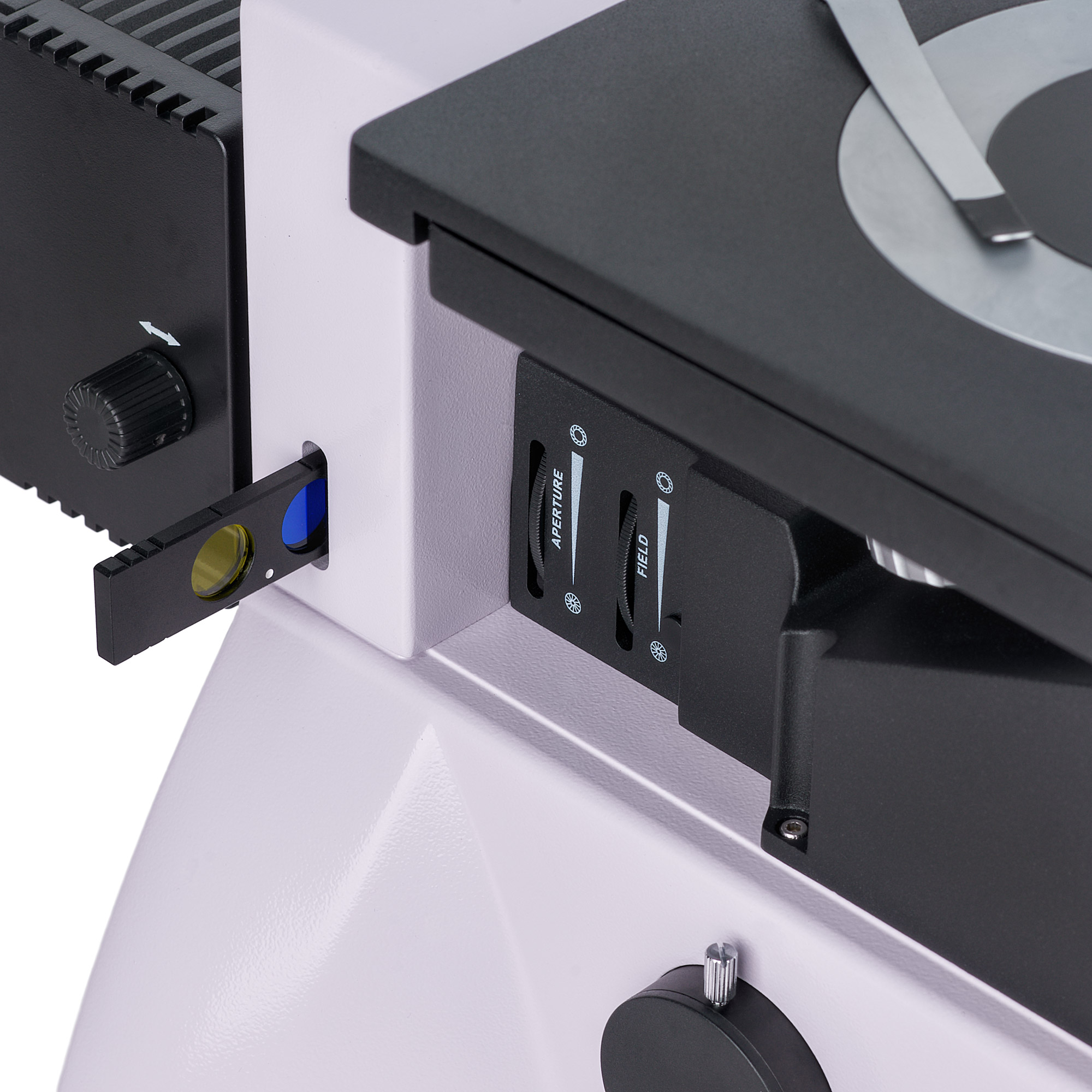

Oświetlacz światłem odbitym ma żarówkę halogenową o mocy 30 W z regulacją jasności. Źródło światła ma zasilanie sieciowe. Jest wystarczająco jasne, aby prowadzić obserwacje przy użyciu wszystkich dołączonych obiektywów metodami jasnego pola lub polaryzacji. Istnieje opcja ustawienia oświetlenia Köhlera, a źródło oświetlenia jest wycentrowane względem trzech osi. Do zmiany odwzorowania kolorów w zastosowaniach związanych z fotografią mikroskopową można użyć kolorowych filtrów. Przyrząd jest wyposażony w urządzenia do polaryzacji: analizator i polaryzator – oba są wyjmowane.
Stolik i mechanizm regulacji ostrości

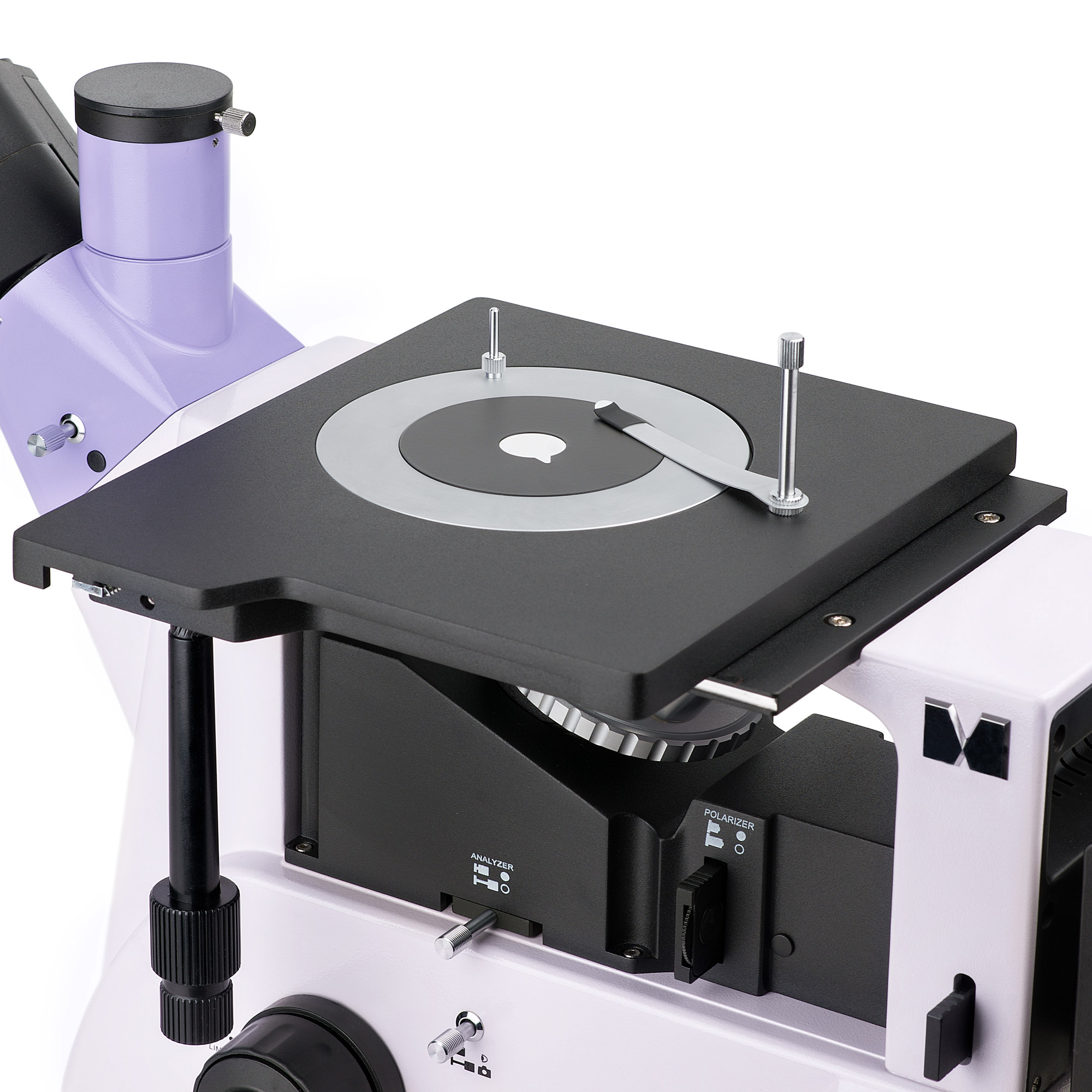

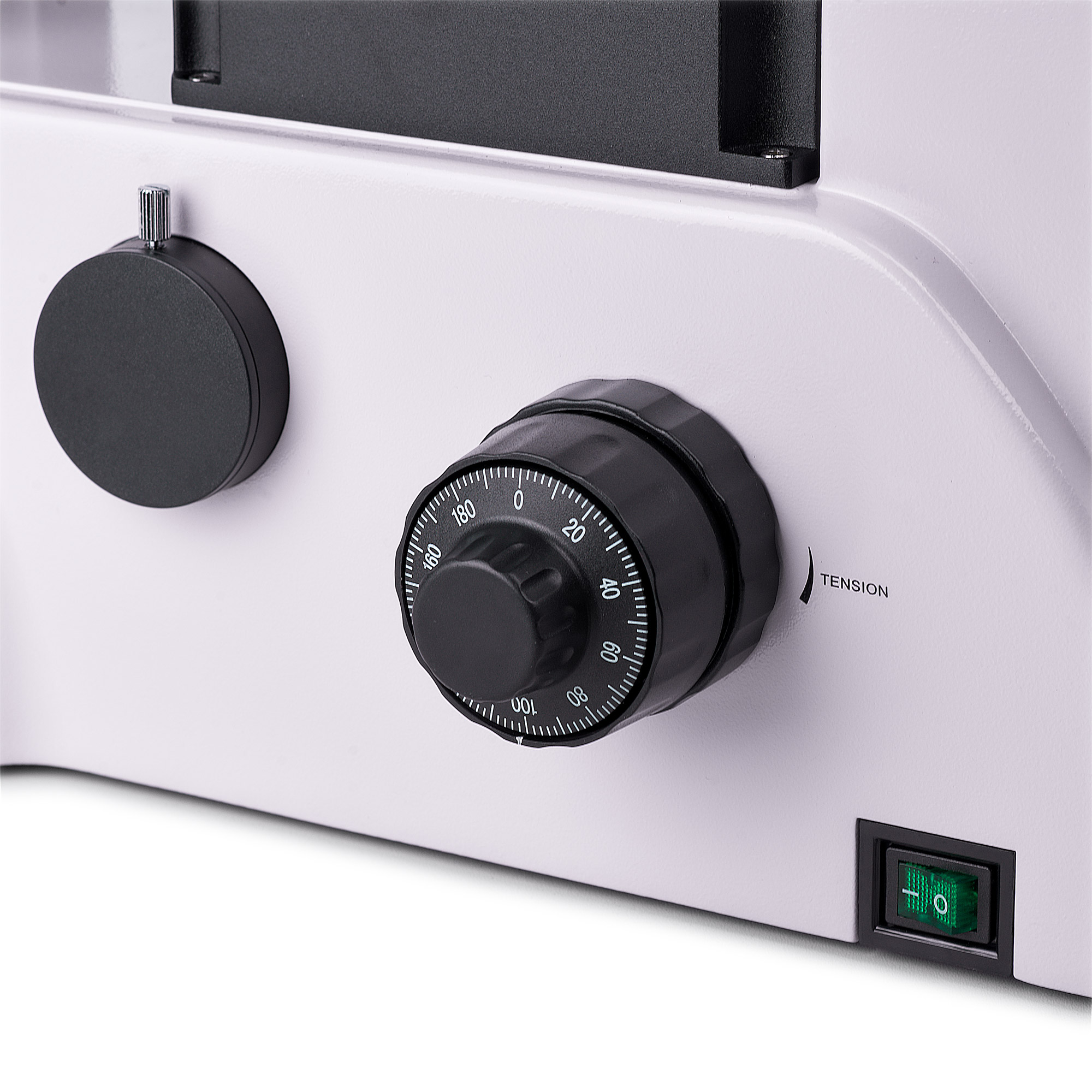

Przyrząd ma okrągłą płytkę stolika z otworem 10 mm, 20 mm lub 30 mm, którą wkłada się do stolika. Preparat mocuje się przy użyciu uchwytu do preparatów. Stolik ma dość duże wymiary (242×200 mm) i porusza się z zamocowanym preparatem wzdłuż dwóch osi. Ostrość obrazu można regulować za pomocą pokręteł zgrubnej i precyzyjnej regulacji ostrości. Istnieje możliwość regulacji napięcia pokrętła regulacji zgrubnej oraz jego zablokowania.
Akcesoria
Dodatkowe akcesoria pozwalają wykorzystać pełny potencjał mikroskopu MAGUS Metal V700. W sprzedaży są dostępne okulary, obiektywy planarno-achromatyczne o dużej odległości roboczej, preparaty kalibracyjne oraz cyfrowe kamery.
Najważniejsze właściwości mikroskopu:
- Badanie dużych i ciężkich preparatów metodami jasnego pola i polaryzacji; tylko jedna strona preparatu musi być spreparowana
- Duży stolik, okrągłe, obracane płytki z otworami 10 mm, 20 mm i 30 mm
- Głowicę trójokularową można obracać w zakresie 180° podczas montażu
- Dwie opcje mocowania cyfrowej kamery i monitora: w głowicy trójokularowej z kostką światłodzielącą 50:50 i 100 lub w korpusie mikroskopu z kostką światłodzielącą 100:0 lub 0:100
- Obserwacje w świetle odbitym, źródło oświetlenia – żarówka halogenowa o mocy 30 W z regulacją jasności
- Ustawianie oświetlenia Köhlera, wyjmowany analizator i polaryzator oraz źródło oświetlenia, które można wycentrować
- Duży wybór kompatybilnych akcesoriów w celu poszerzenia możliwości mikroskopu
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie bez konieczności połączenia z komputerem za pośrednictwem interfejsu HDMI. Można podłączyć ją do komputera poprzez interfejs USB 2.0
- Rozdzielczość kamery wynosi 1920×1080 pikseli – to idealny wybór do wyświetlania obrazów na monitorze Full HD
- 60 kl./s lub 50 kl./s w zależności od wyjścia wideo podczas obserwacji poruszających się preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień

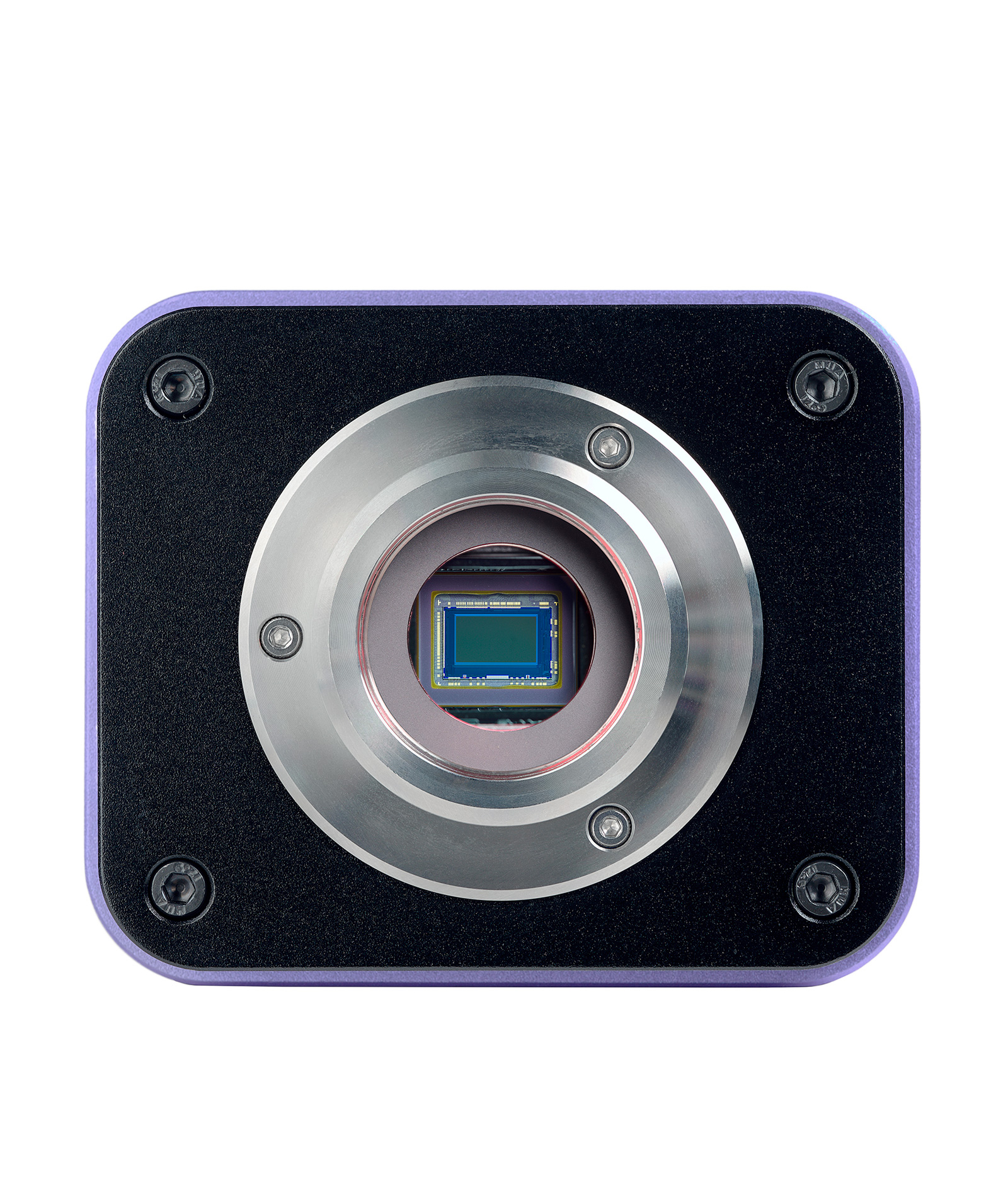

- Podświetlana kolorowa matryca CMOS SONY Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD20 (kamera cyfrowa, przewod HDMI (1,5 m), przewód USB 2.0 (2 m), mysz USB, karta pamieci SD 32 GB, zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
- Monitor LCD MAGUS MCD20
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD 3,98 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD 2,08 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
- Preparat kalibracyjny
