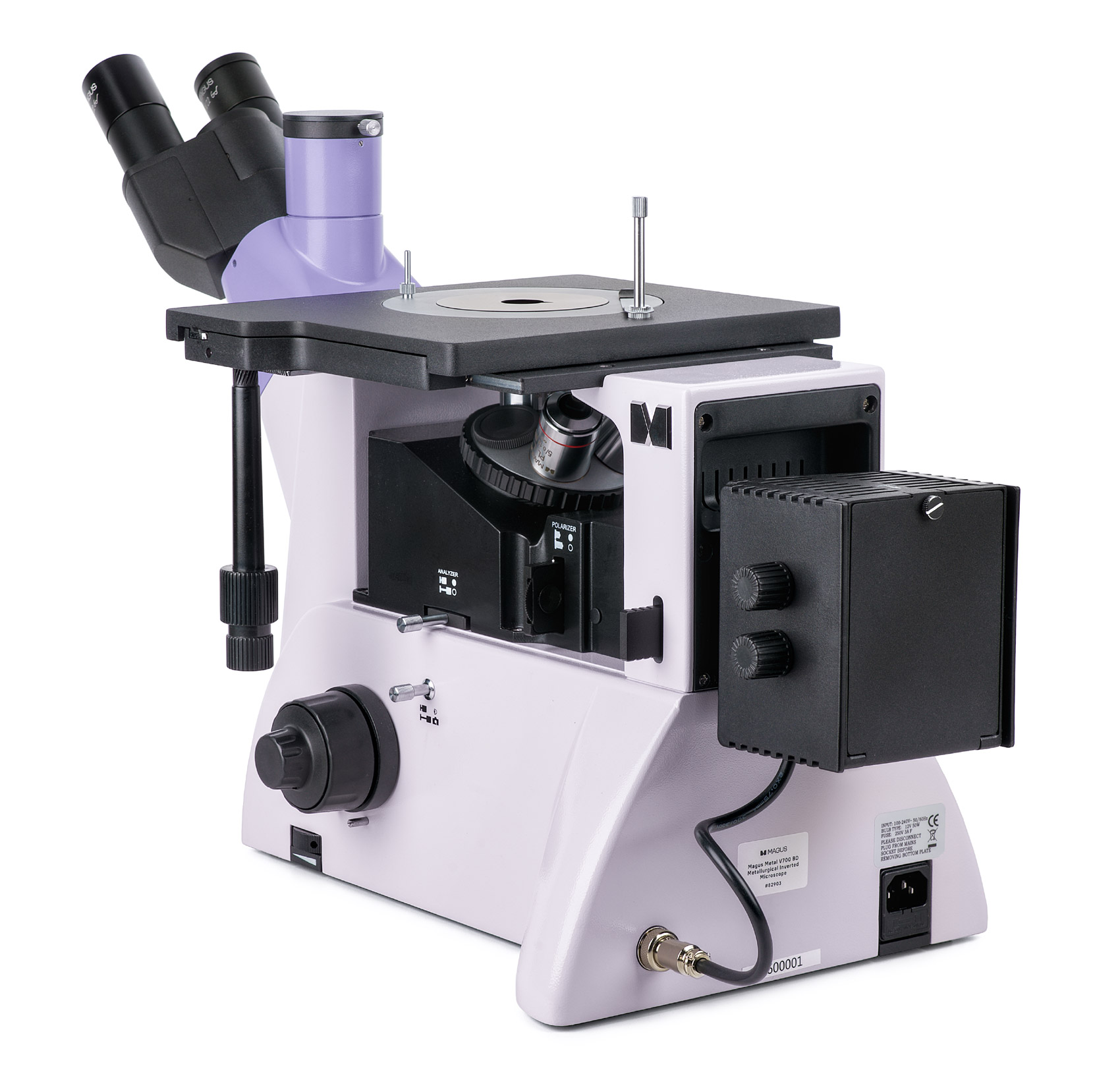

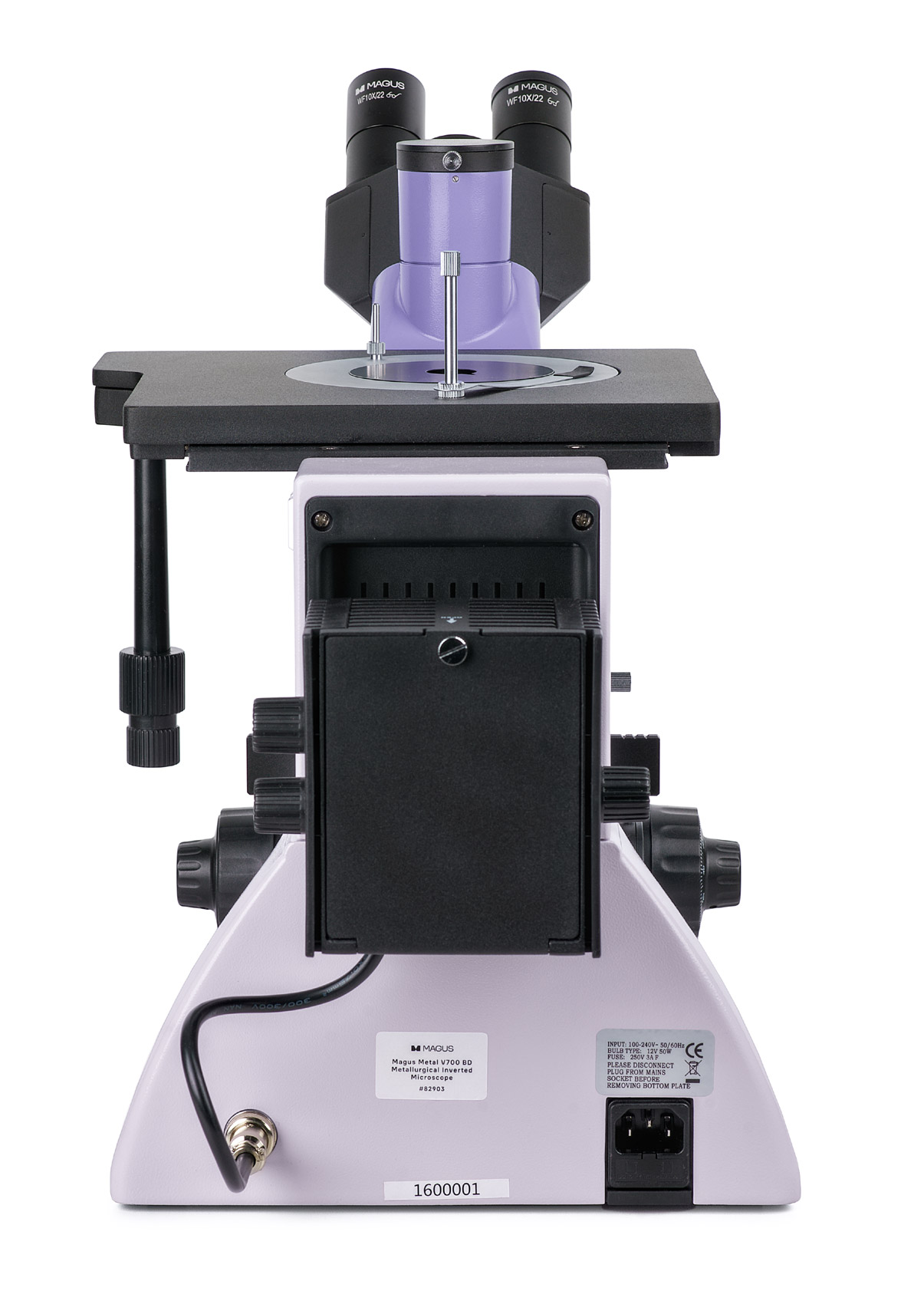

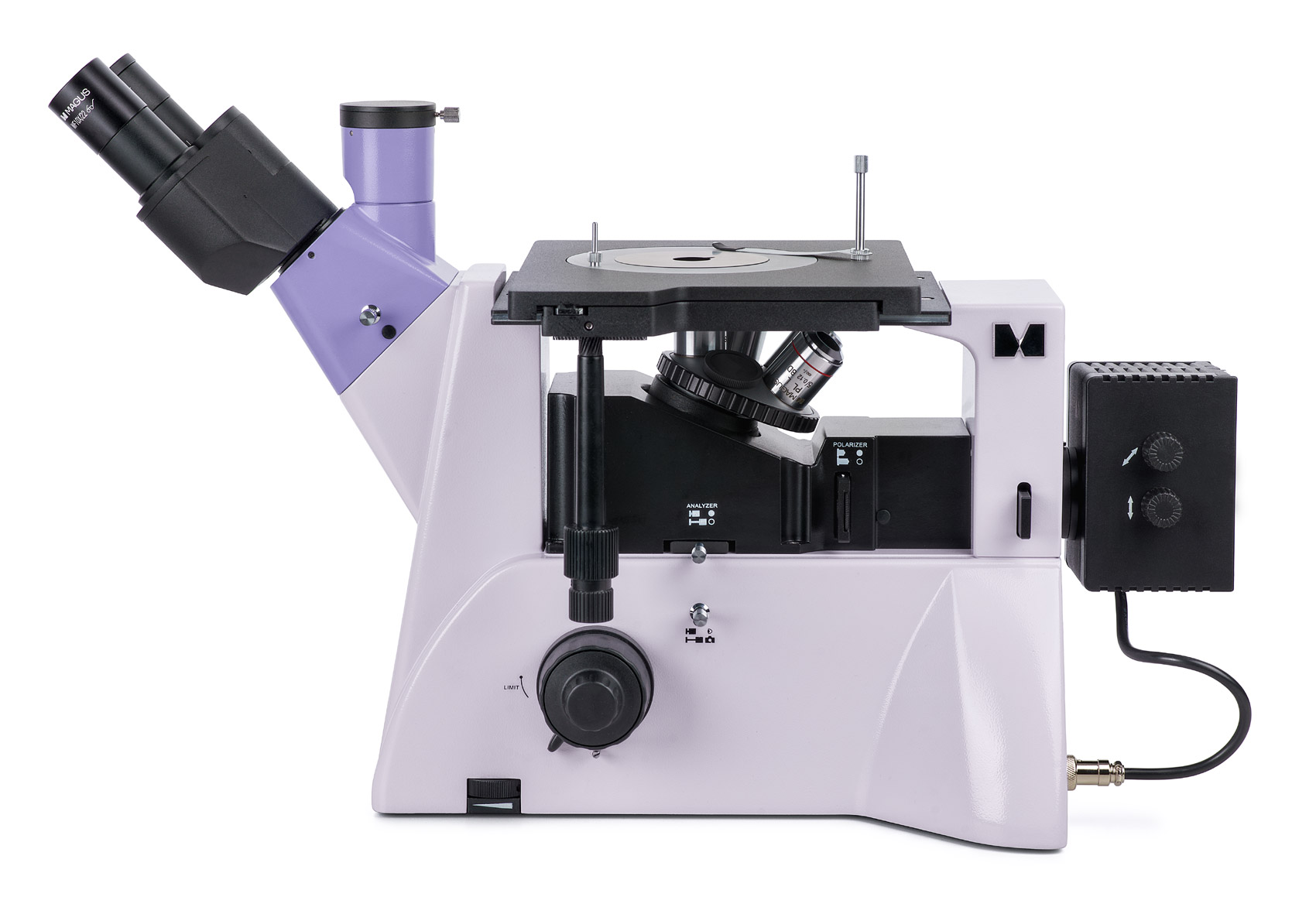

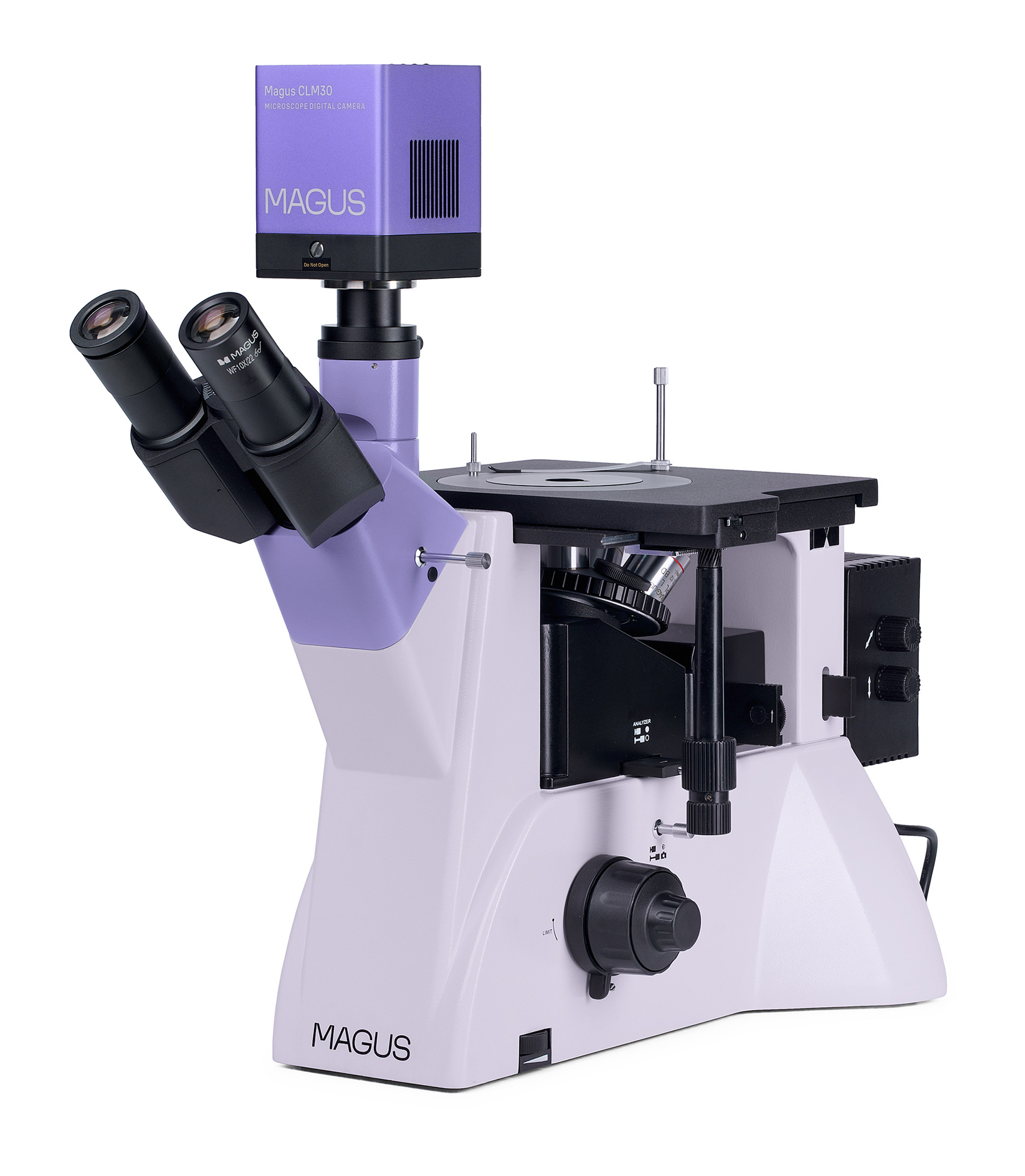

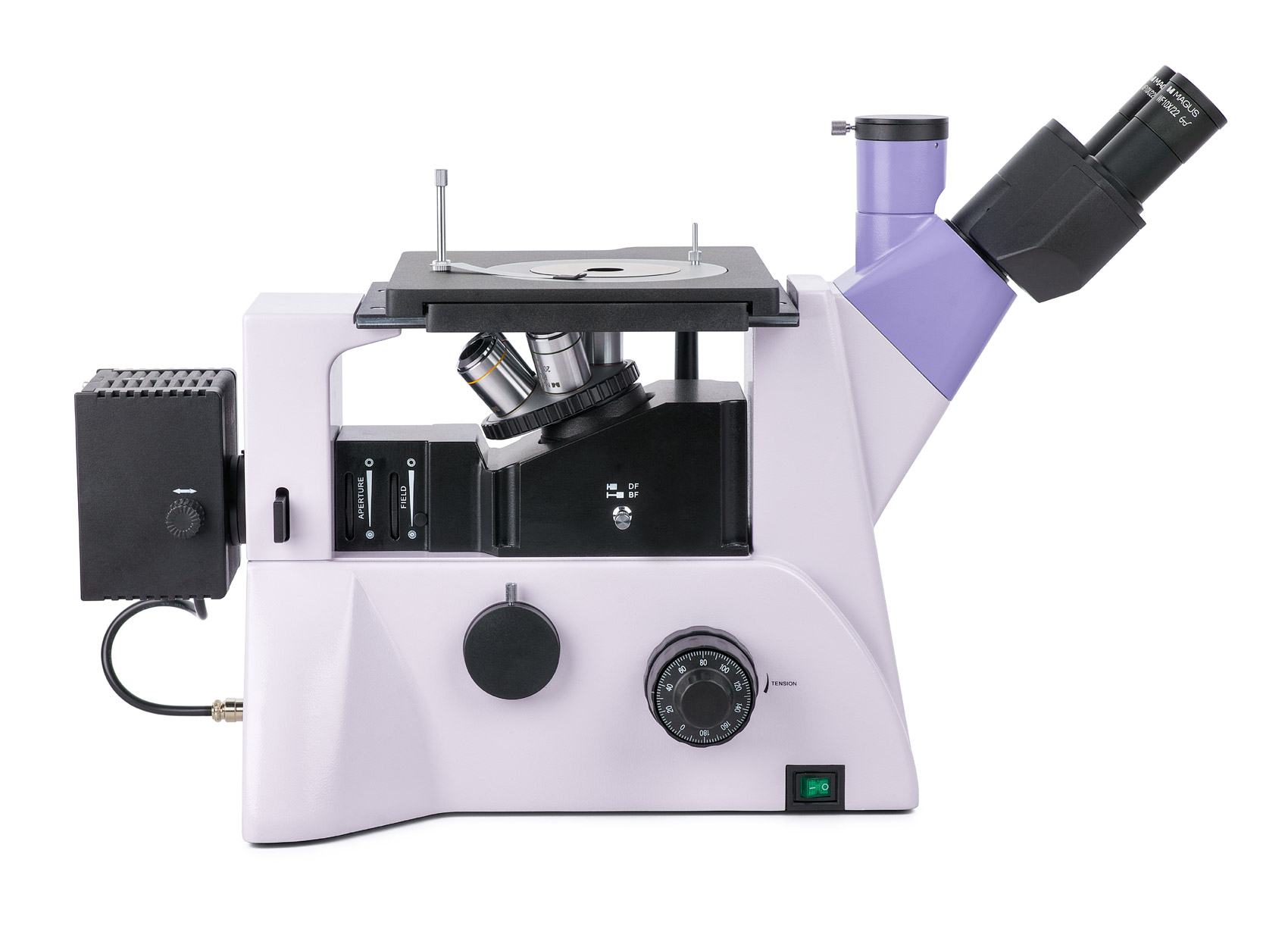

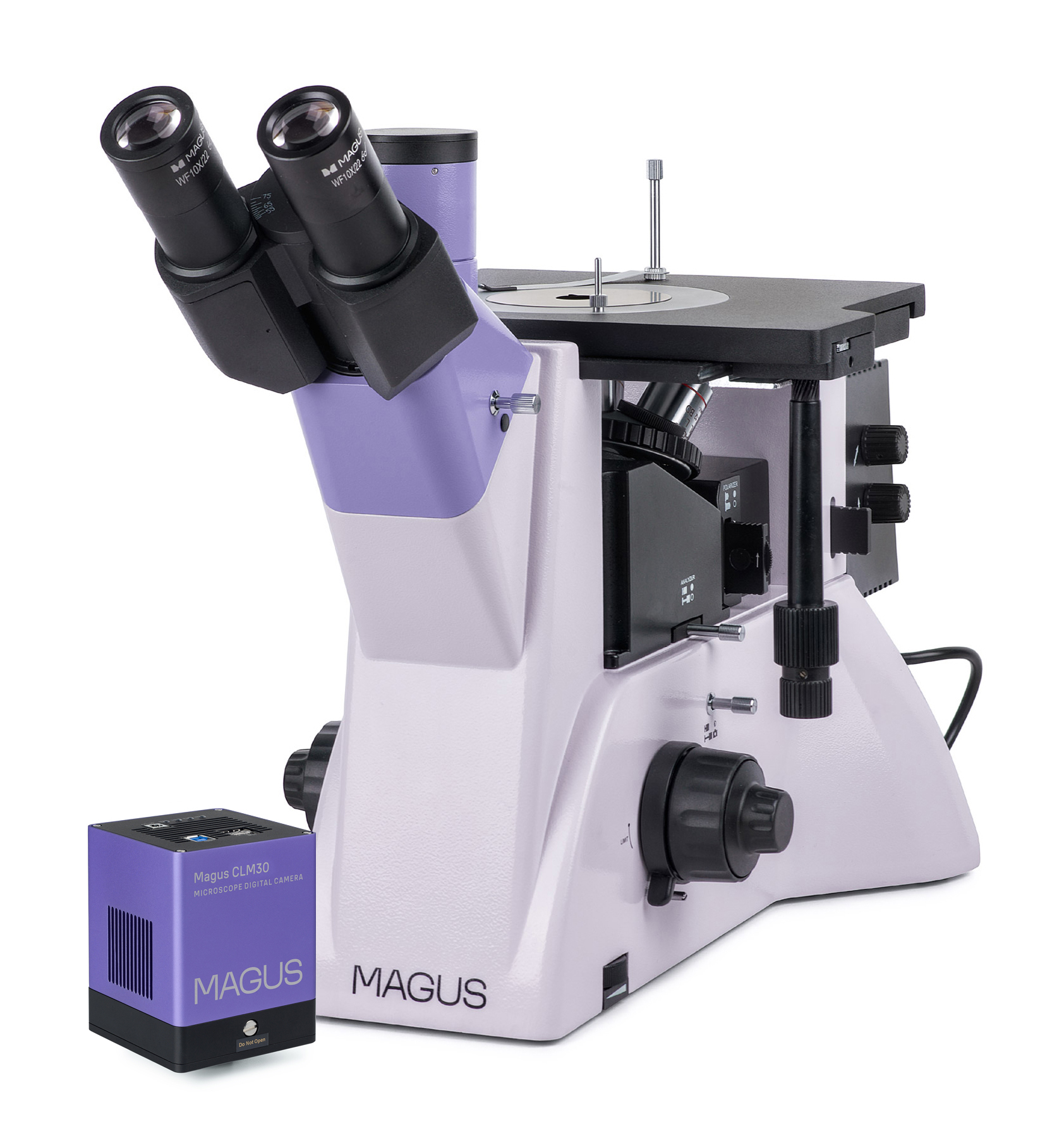

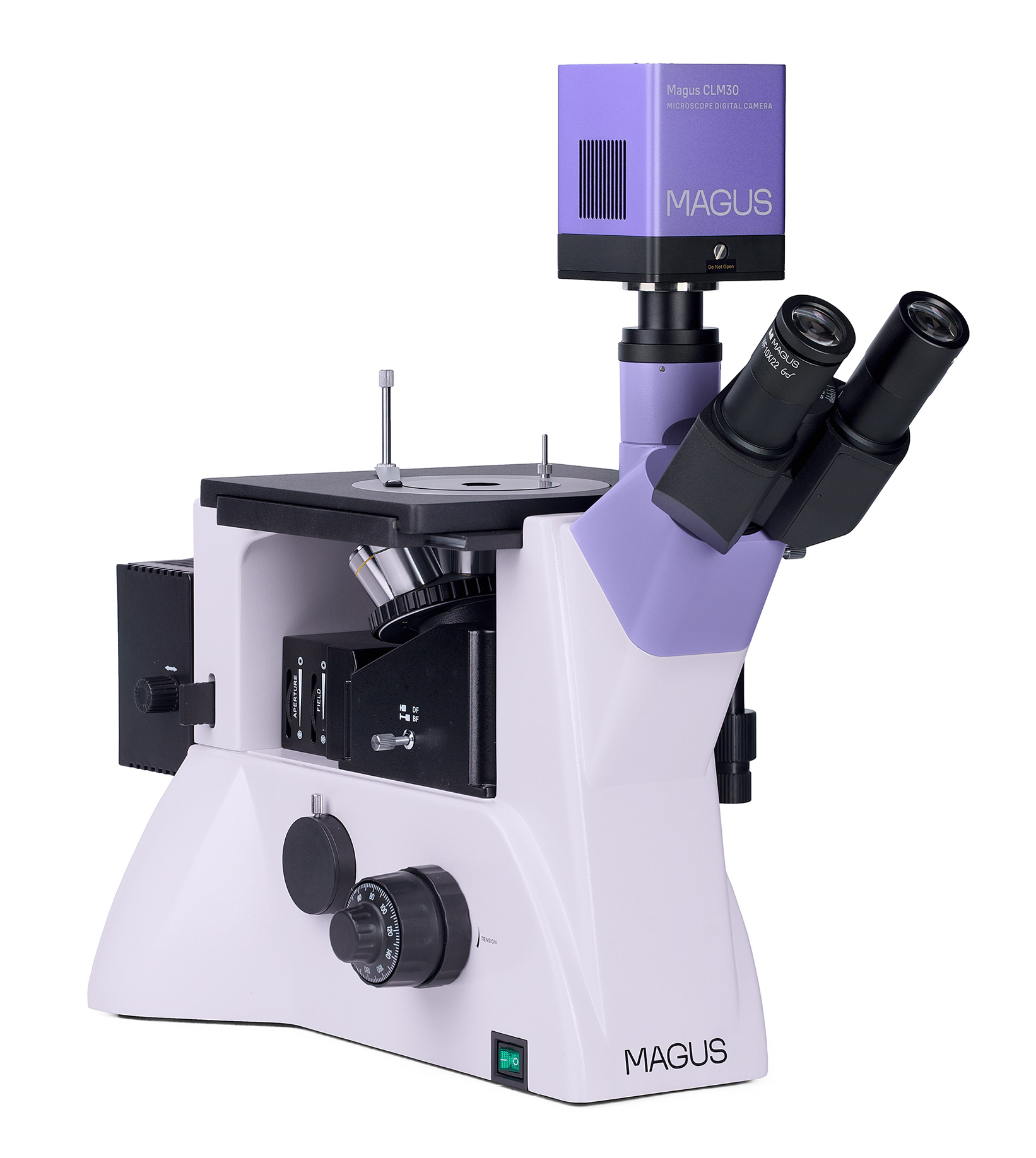

MAGUS Metal VD700 BD to odwrócony mikroskop metalurgiczny cyfrowy – miskę rewolwerową umieszczono pod preparatem, a do obserwacji używa się światła odbitego. Dostępne techniki obserwacji mikroskopowych: jasne pole, ciemne pole i światło spolaryzowane. Mikroskop służy do badania metali, stopów, półprzewodników oraz innych nieprzezroczystych preparatów o dużych rozmiarach i masie do 2 kg. Jest szeroko stosowany w zakładach przemysłowych, fabrykach oraz laboratoriach kontroli jakości, a także na uniwersytetach i w centrach badawczych.
Kamera cyfrowa

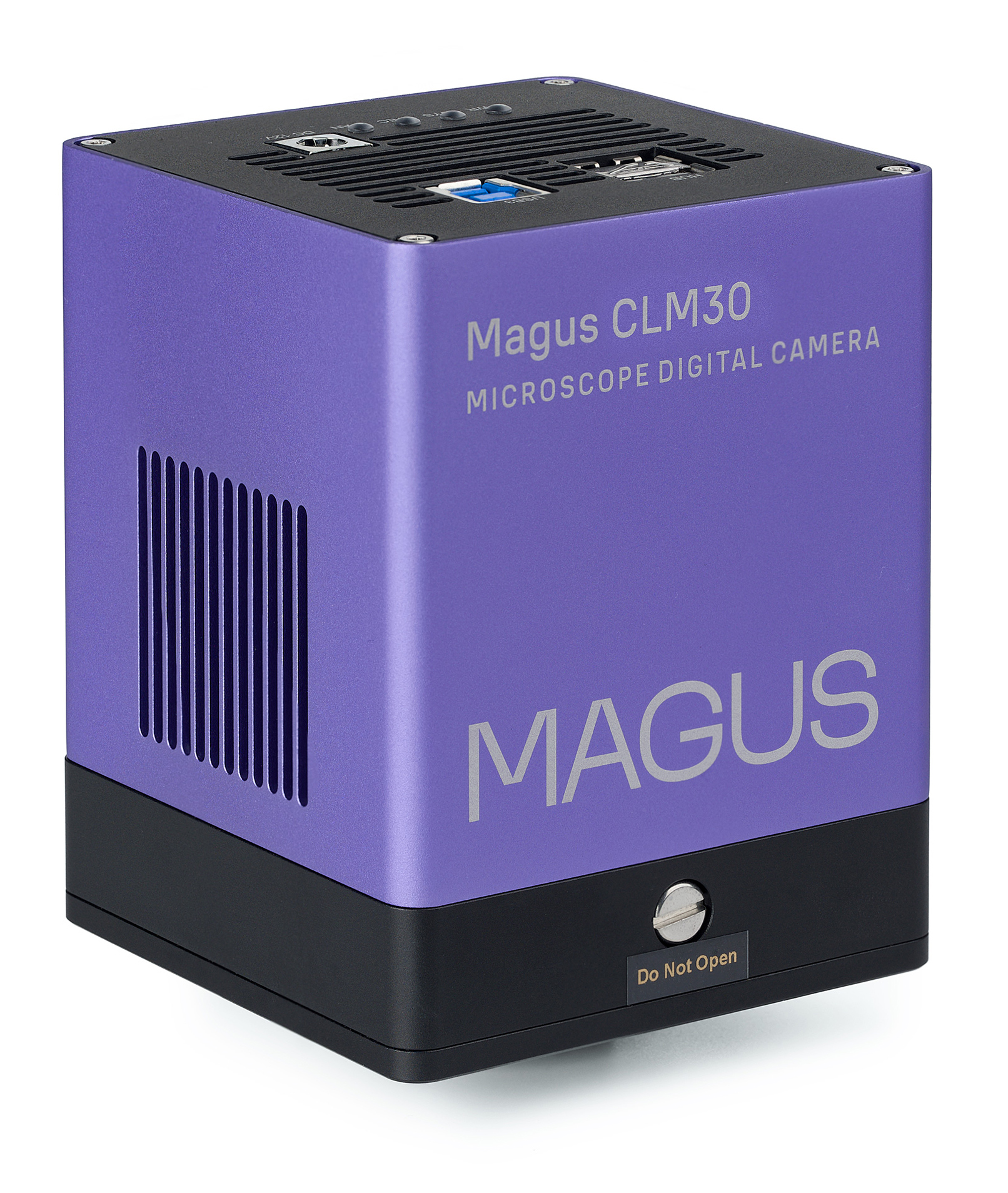

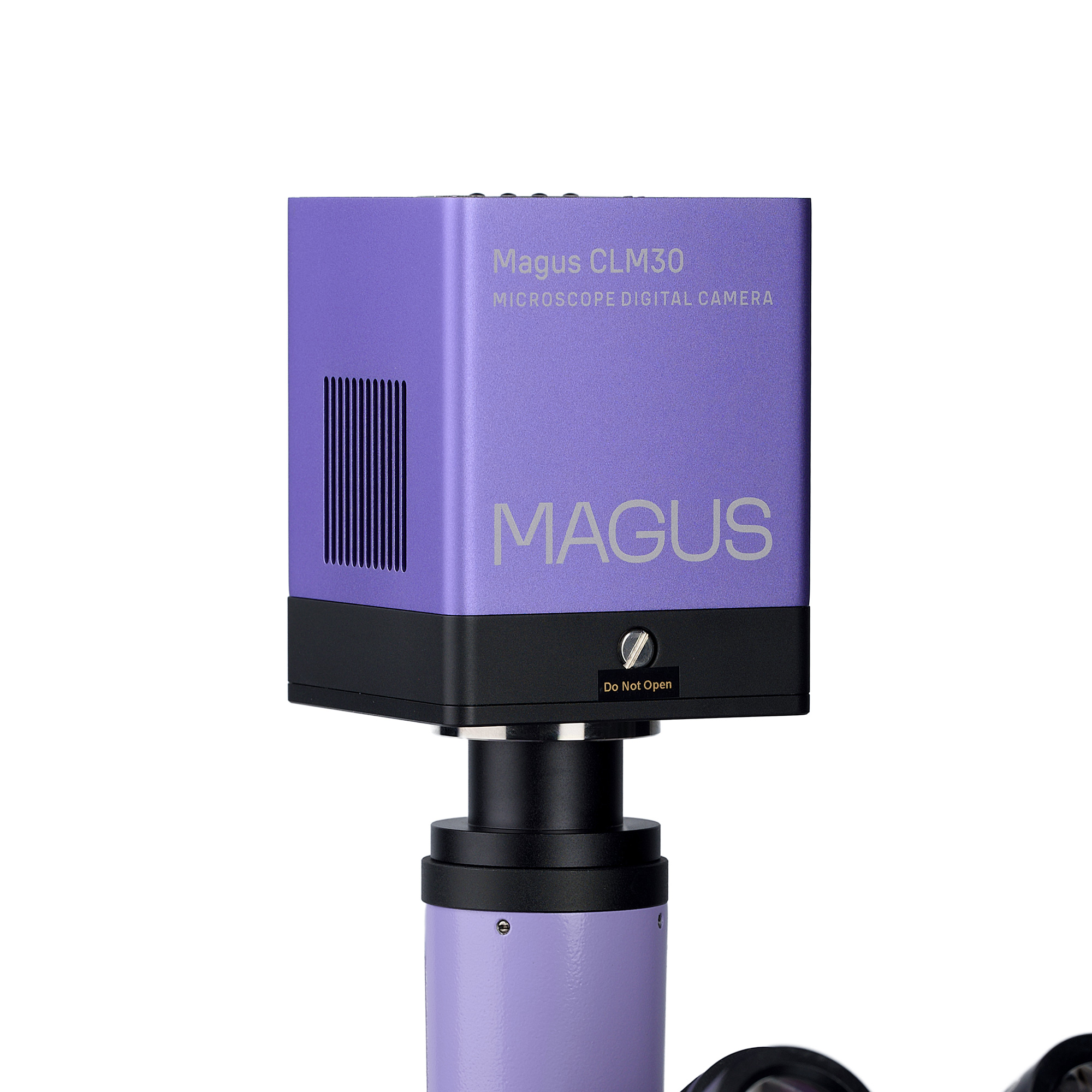

Kamera cyfrowa MAGUS CLM30 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 8,3 MP i zapewnia realistyczne obrazy w rozdzielczości 3840×2160 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły.
Wideo jest nagrywane z prędkością 45 kl./s lub 70 kl./s w zależności od rozdzielczości: obrazy są płynne, z miękkimi i subtelnymi przejściami między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji w klasie.

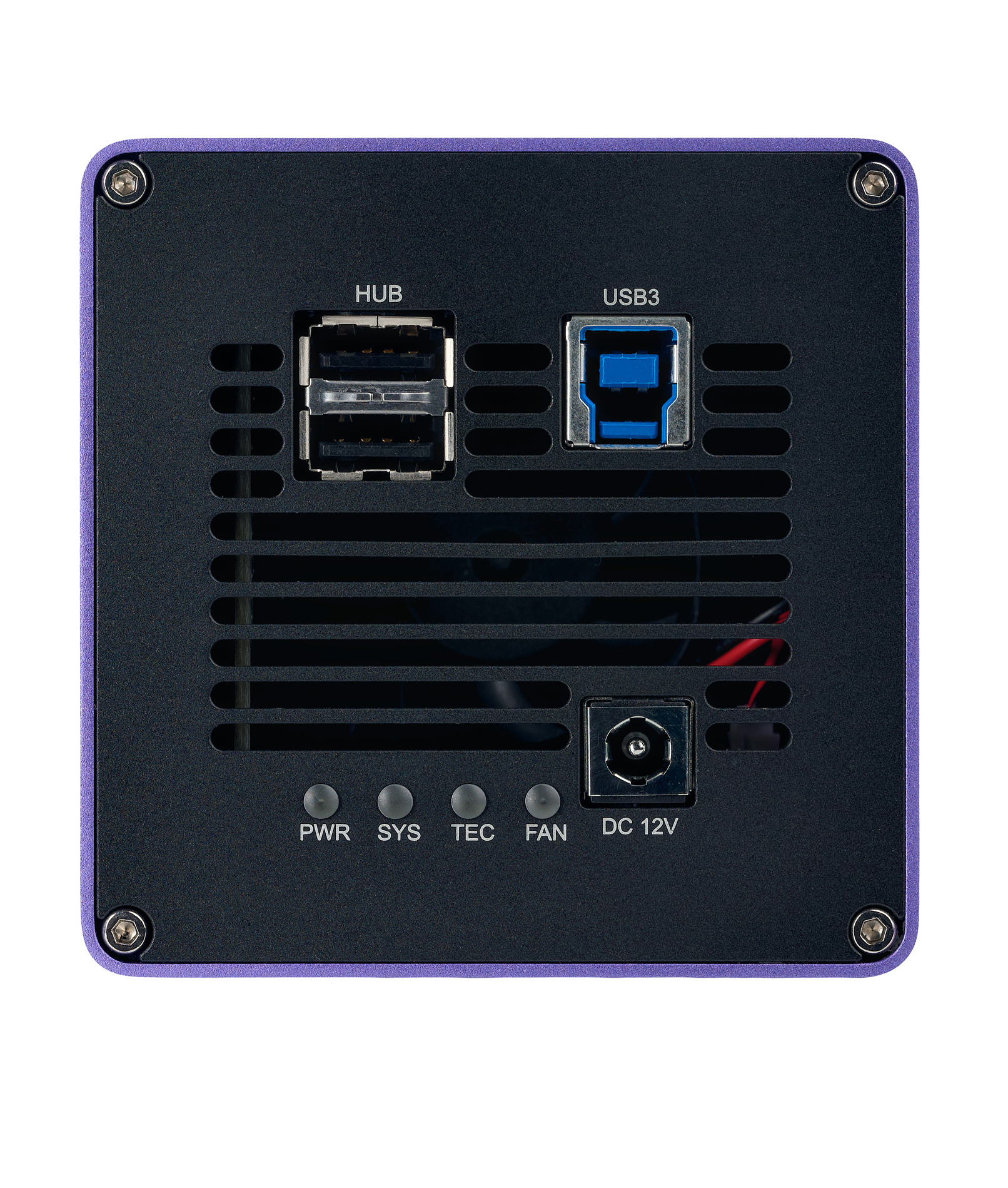

Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.
Układ optyczny

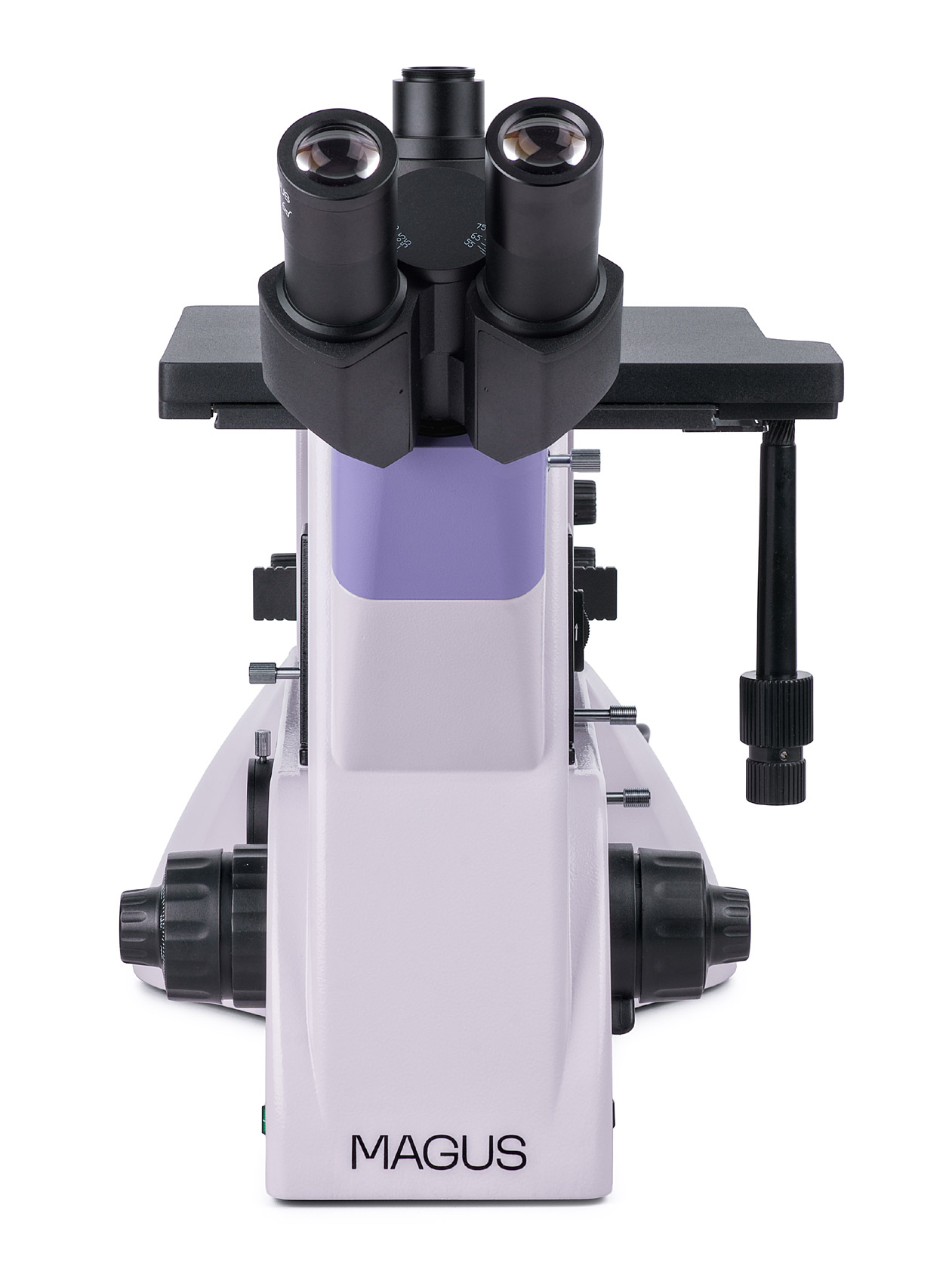

Głowicę mikroskopu można zamontować w standardowym położeniu lub obrócić ją o 180°. Istnieje możliwość zamontowania cyfrowej kamery i monitora: trzecia tuba jest umieszczona w głowicy mikroskopu, a gniazdo boczne kamery na jego korpusie. W obu lokalizacjach dostępna jest kostka światłodzieląca: 50:50 and 100:0 dla głowicy mikroskopu oraz 100:0 i 0:100 dla korpusu.

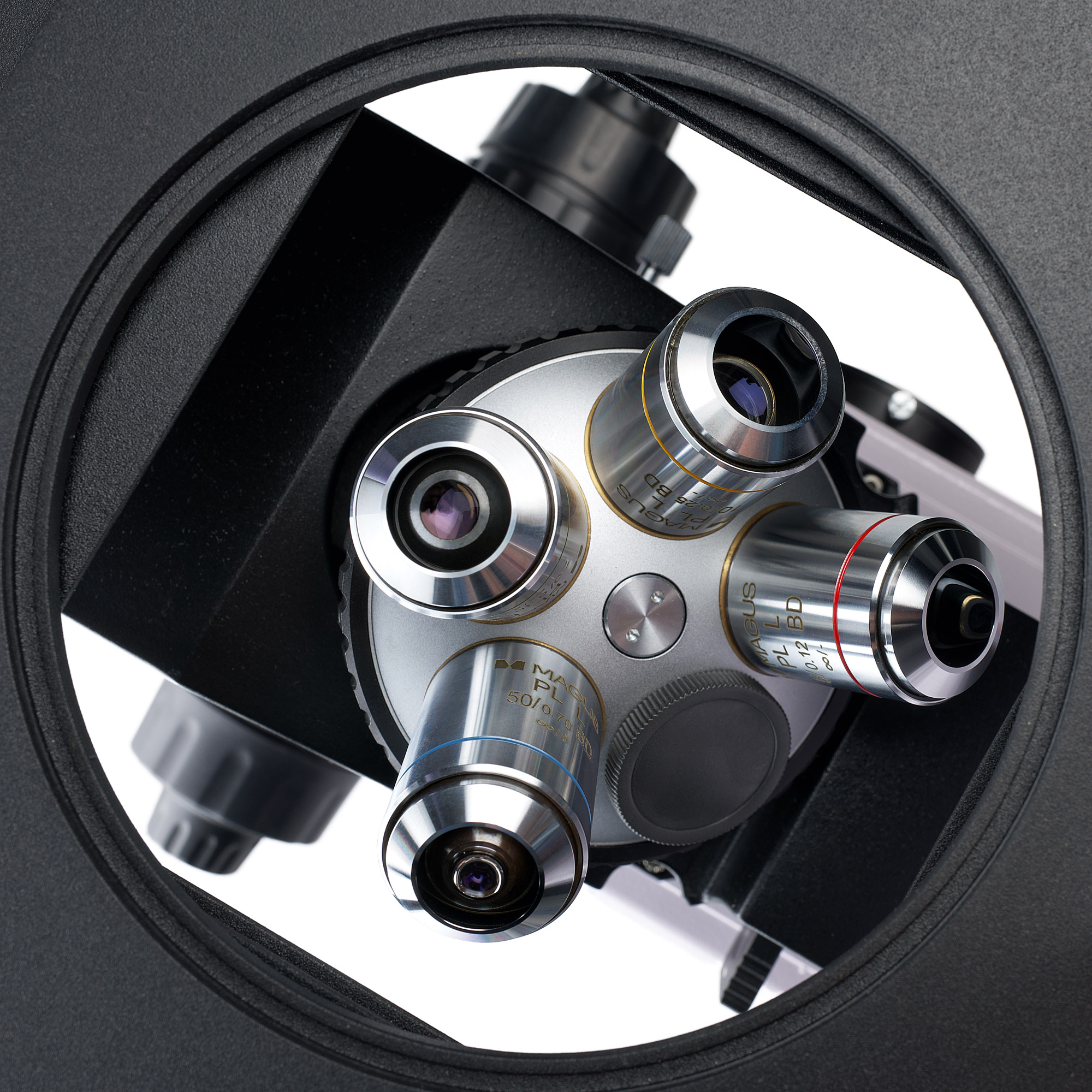

Miska rewolwerowa na 5 obiektywów jest zlokalizowana pod badanym preparatem. Ma ona 4 gniazda do zamontowania obiektywów dołączonych do zestawu i jedno gniazdo na dodatkowy obiektyw. Wszystkie obiektywy do tego mikroskopu mają oznaczenie BD, co oznacza, że zostały opracowane specjalnie do prowadzenia obserwacji metodami jasnego i ciemnego pola oraz mają dużą odległość roboczą.
Oświetlenie

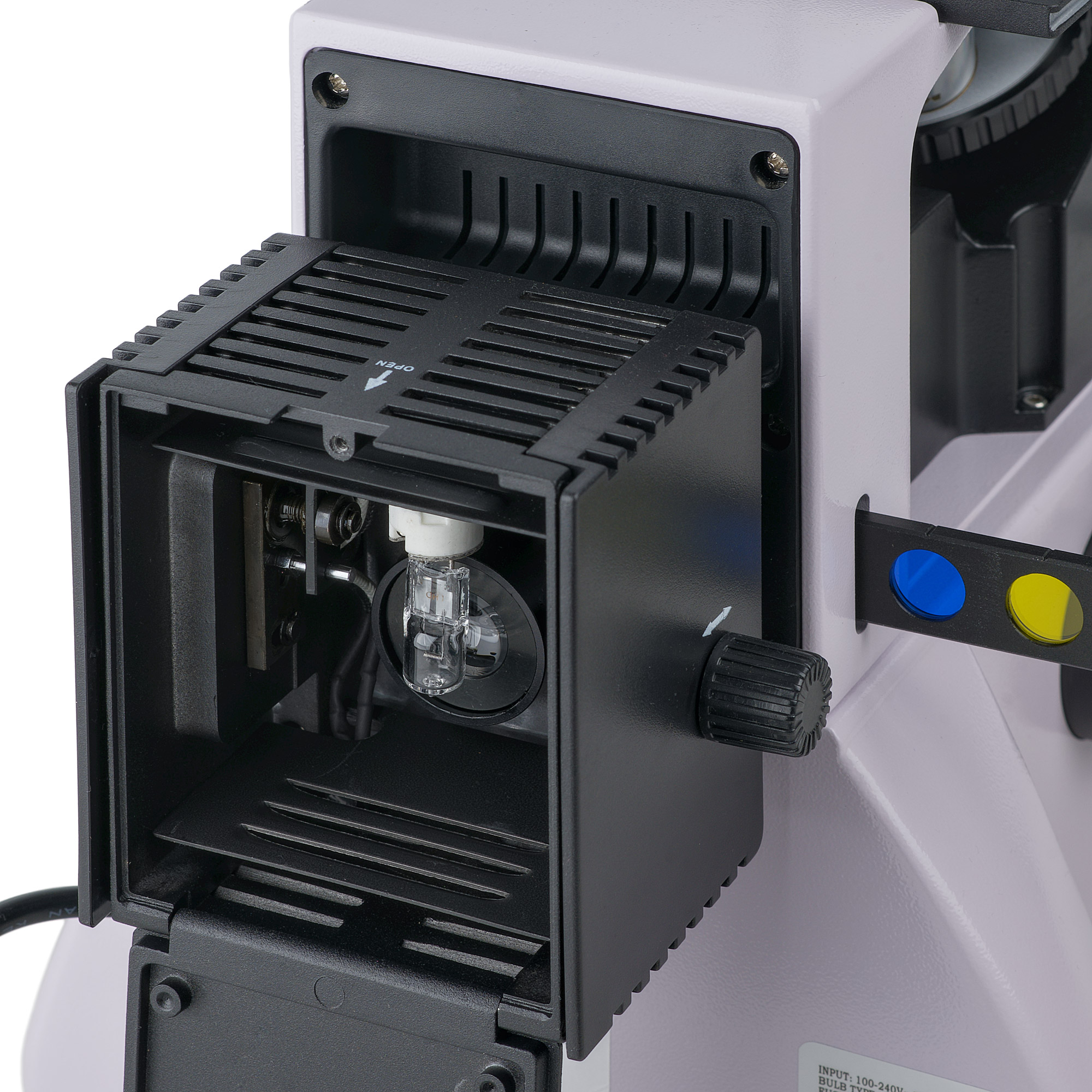

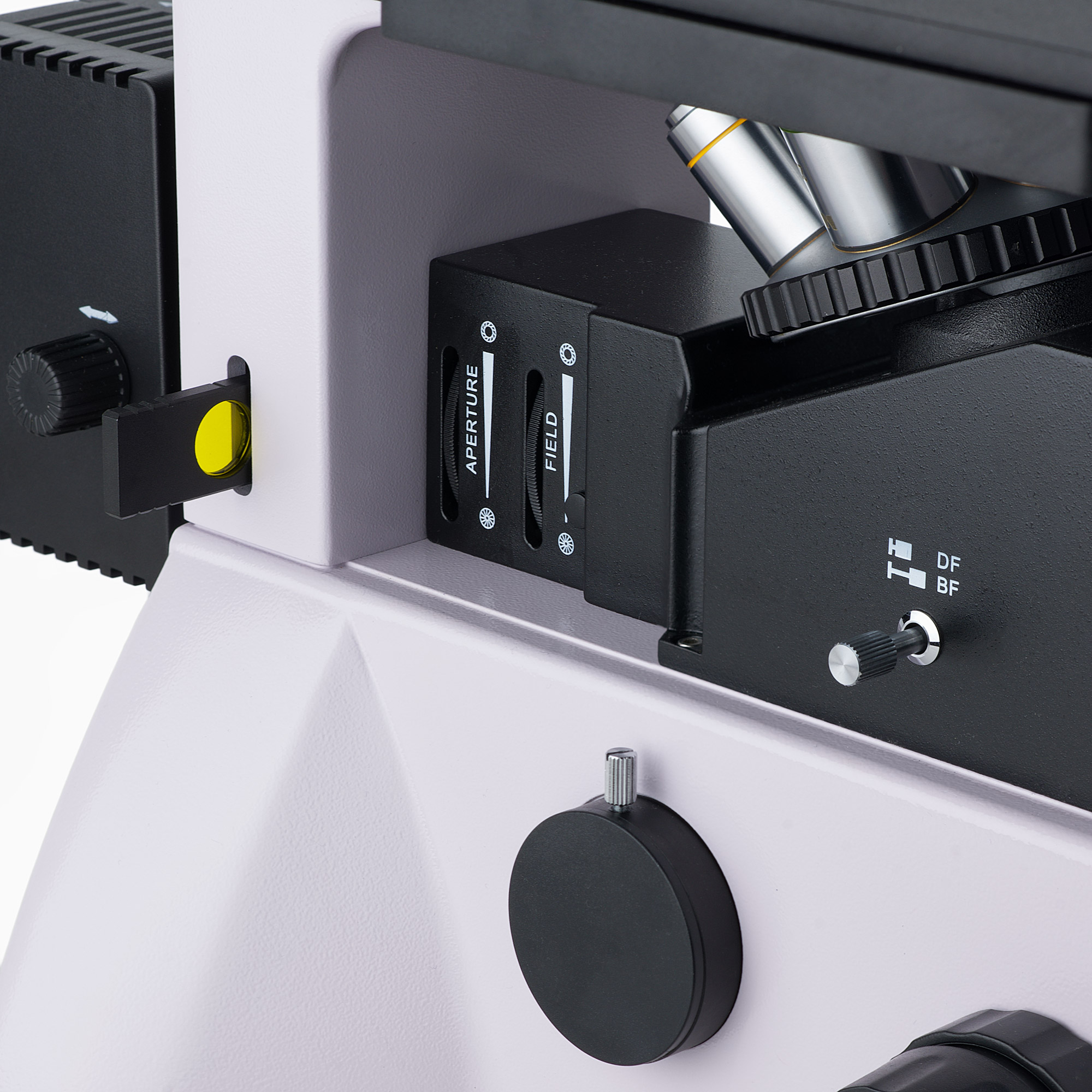

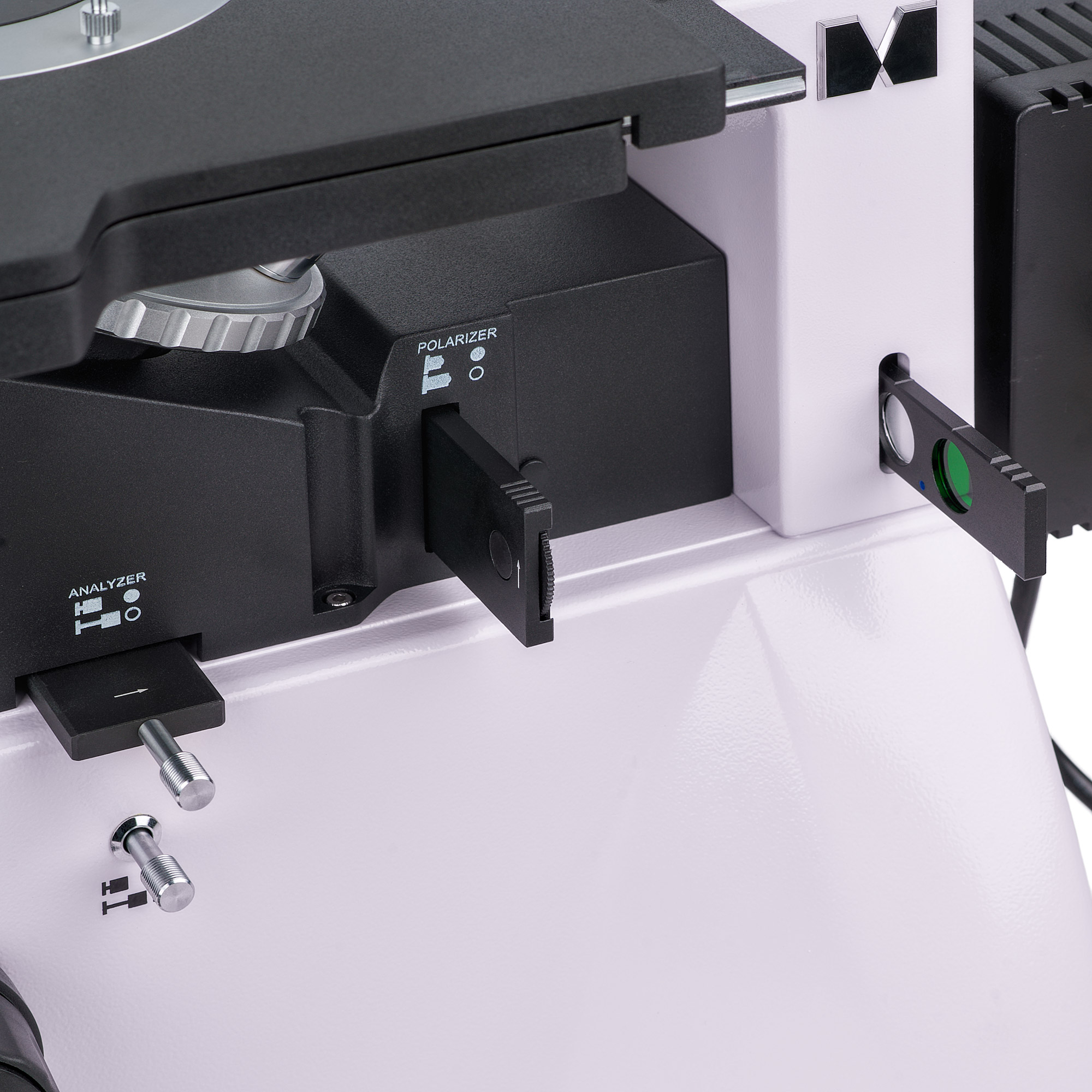

Źródło oświetlenia: Żarówka halogenowa 50 W. Światło o ciepłej barwie ogranicza zmęczenie oczu i jest idealne do wielogodzinnej pracy z mikroskopem. Ze względu na oświetlenie o dużej mocy obrazy uzyskiwane za pomocą dowolnej metody badawczej i przy użyciu dowolnego obiektywu są bardzo wyraźne i szczegółowe. Źródło oświetlenia można wycentrować względem trzech osi, a ponadto istnieje możliwości ustawienia oświetlenia Köhlera za pomocą przysłon aperturowej i pola. Układ oświetlenia ze źródłem światła odbitego zawiera również urządzenie do polaryzacji i urządzenie do ciemnego pola.
Stolik i mechanizm regulacji ostrości

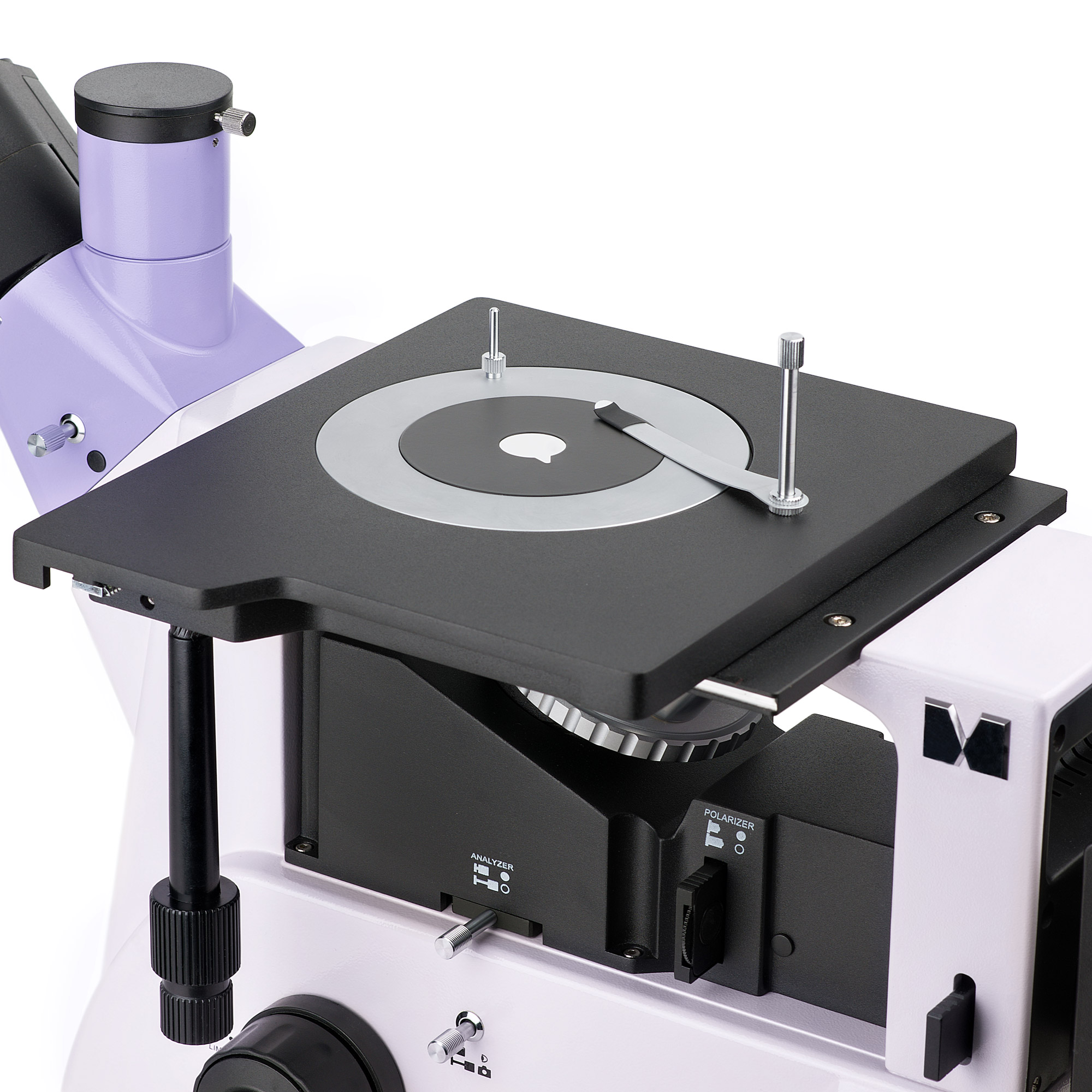

Stolik ma okrągłą, obracaną płytkę stolika na środku. W zależności od zastosowania można używać różnych płytek: różnią się one średnicą otworu – 10 mm, 20 mm lub 30 mm. Po umieszczeniu preparatu na stoliku mocuje się go przy użyciu uchwytu. Preparat porusza się wraz ze stolikiem w dwóch kierunkach: wzdłuż osi X lub Y. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej (ma ono pokrętło blokady i regulacji napięcia) oraz pokrętło regulacji precyzyjnej. Pokrętła są umieszczone po obu stronach mikroskopu w taki sposób, aby podczas używania mikroskopu można było oprzeć ręce na blacie stołu bez konieczności trzymania ich w powietrzu.
Akcesoria
Wybierając dodatkowe akcesoria, można poszerzyć możliwości mikroskopu MAGUS Metal V700 BD. Akcesoria obejmują okulary, obiektywy ciemnego i jasnego pola o dużej odległości roboczej, cyfrowe kamery i preparaty kalibracyjne.
Najważniejsze właściwości mikroskopu:
- Stolik ma okrągłe płytki z otworami 10 mm, 20 mm i 30 mm; jest odpowiedni do badania ciężkich i dużych preparatów
- Obserwacje metodami jasnego pola, ciemnego pola oraz w świetle polaryzowanym
- Możliwość obrotu głowicy mikroskopu o 180° podczas montażu
- Dwie opcje montażu monitora i cyfrowej kamery: trzecia tuba i gniazdo boczne kamery, kostka światłodzieląca: 100:0 i 0:100 na korpusie i 50:50 and 100:0 na głowicy trójokularowej
- Halogenowe źródło oświetlenia o dużej mocy (50 W) do wygodnych obserwacji metodą ciemnego pola, regulacja jasności, ustawienie oświetlenia Köhlera, filtry kolorowe oraz źródło oświetlenia z możliwością wycentrowania wzdłuż trzech osi
- Opcjonalne akcesoria poszerzające możliwości mikroskopu
Najważniejsze właściwości kamery:
- Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4, 10, 20 i 40 razy
- Rozdzielczość 8,3 MP: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
- 45 kl./s i 70 kl./s w rozdzielczości 3840×2160 pikseli i 1920×1080 pikseli do obserwacji ruchomych preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
- Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne. Dlatego podczas robienia zdjęć można stosować długi czas naświetlania.

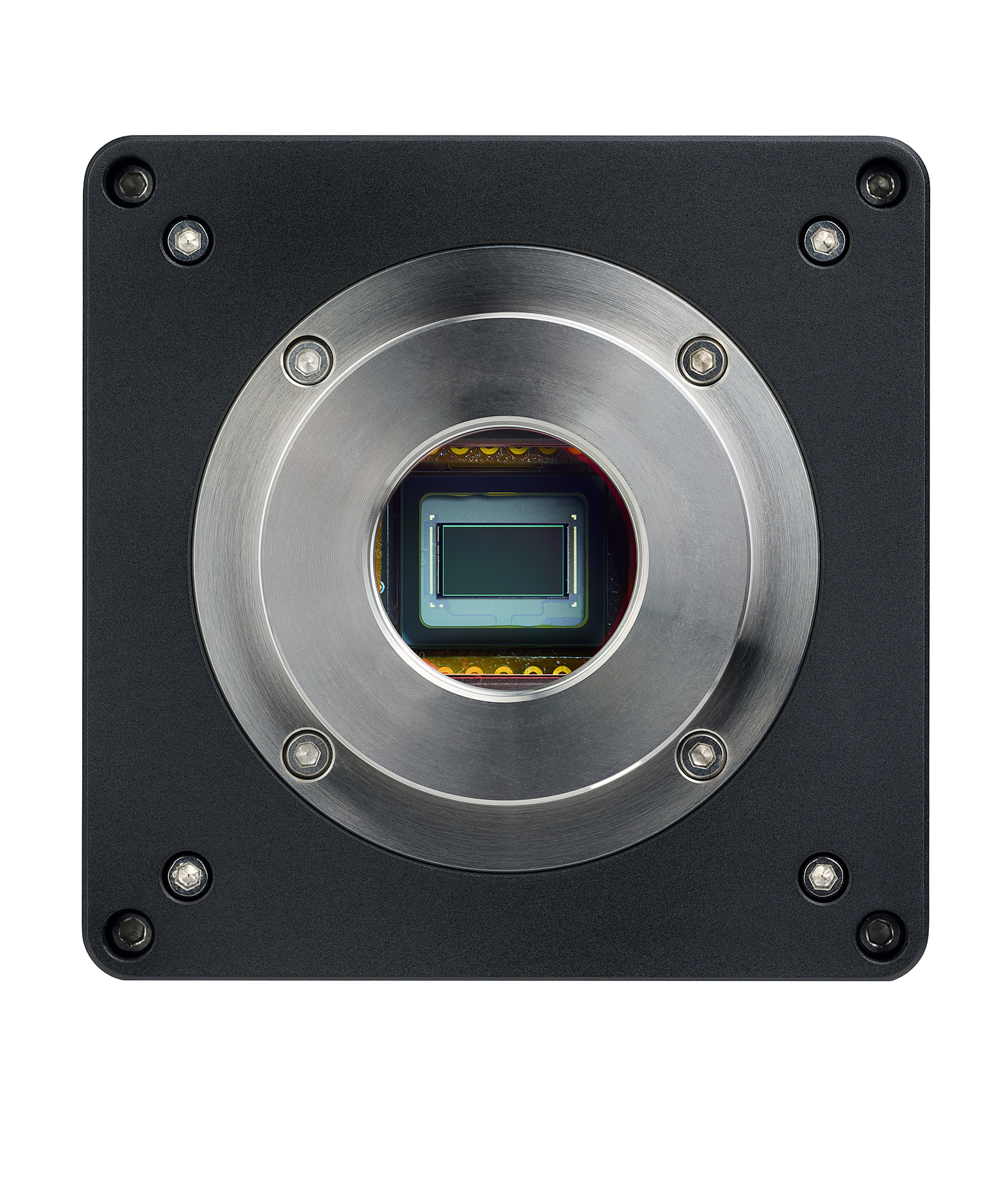

- Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

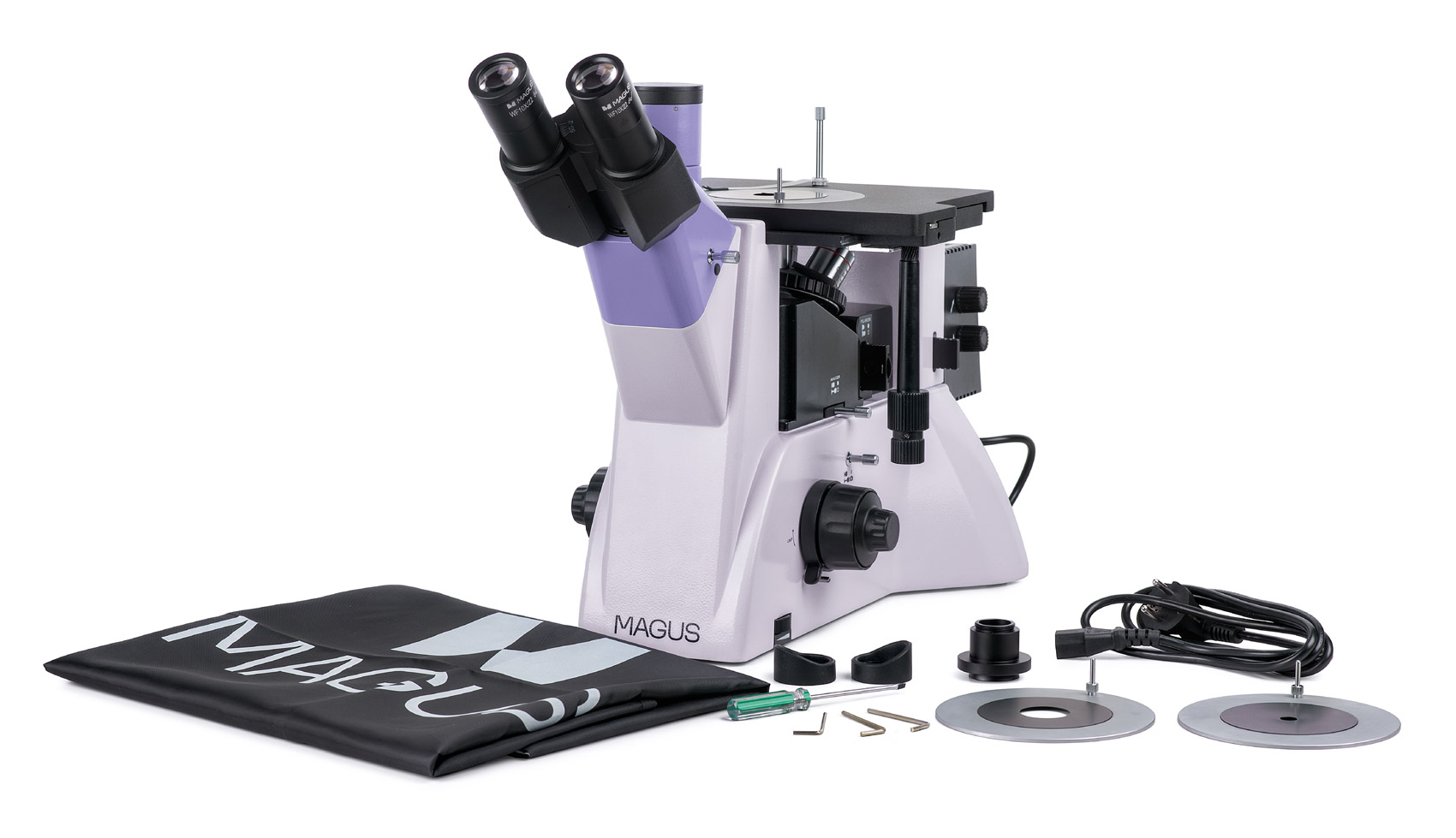

Zawartość zestawu:
- Kamera cyfrowa MAGUS CLM30 (kamera cyfrowa, przewód USB, Adapter 12 V, 3 A, futerał, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm

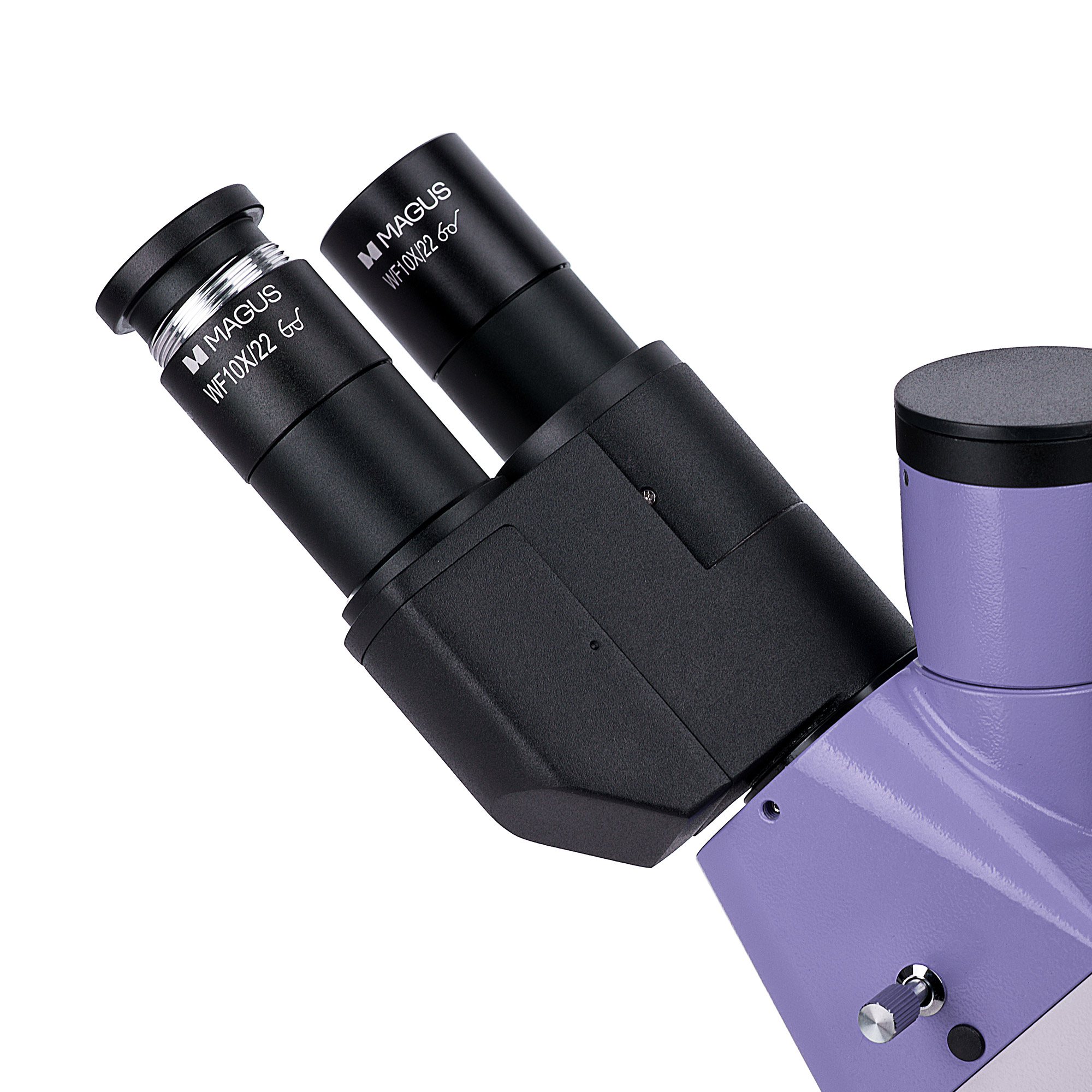

- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
- Preparat kalibracyjny
