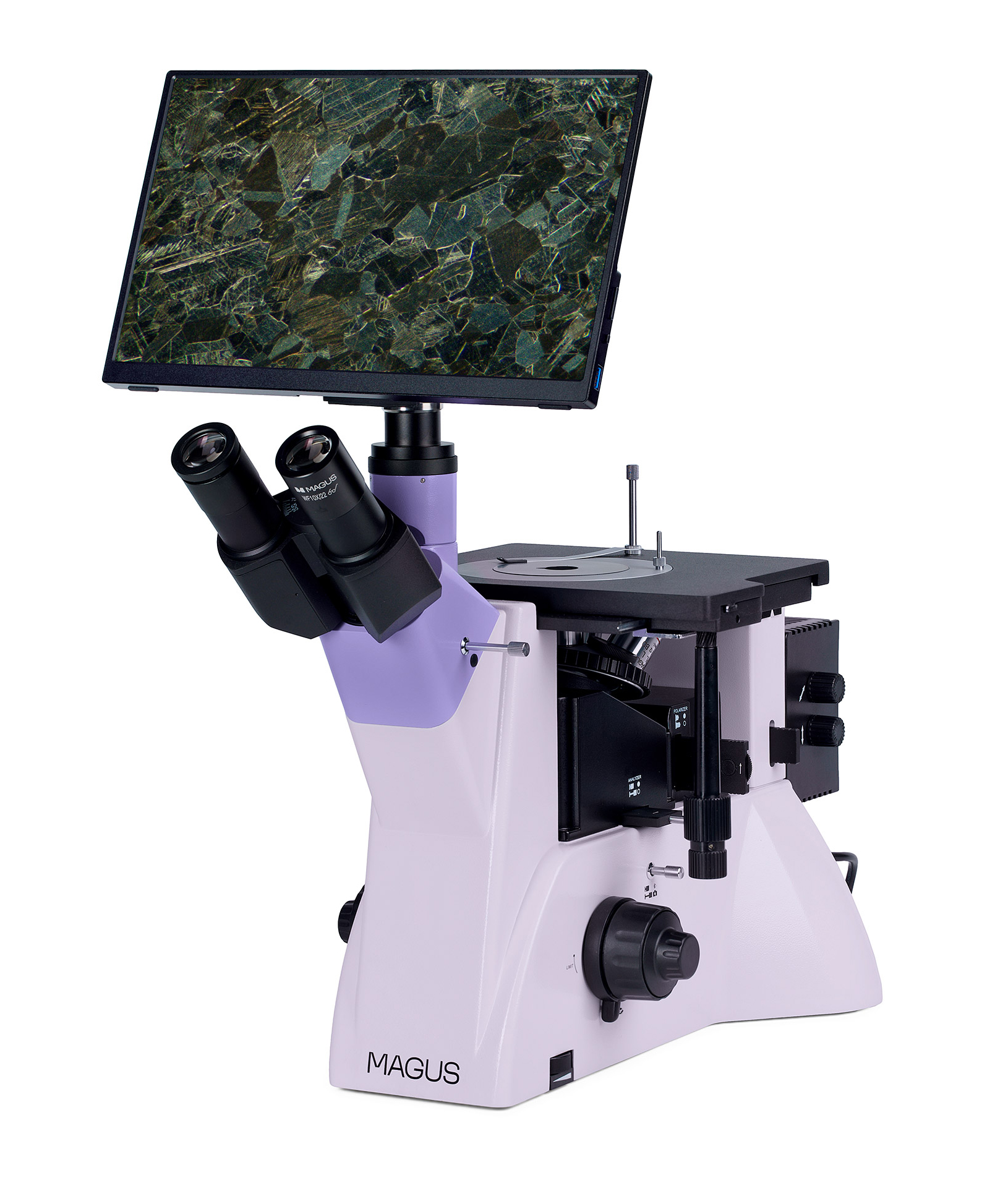

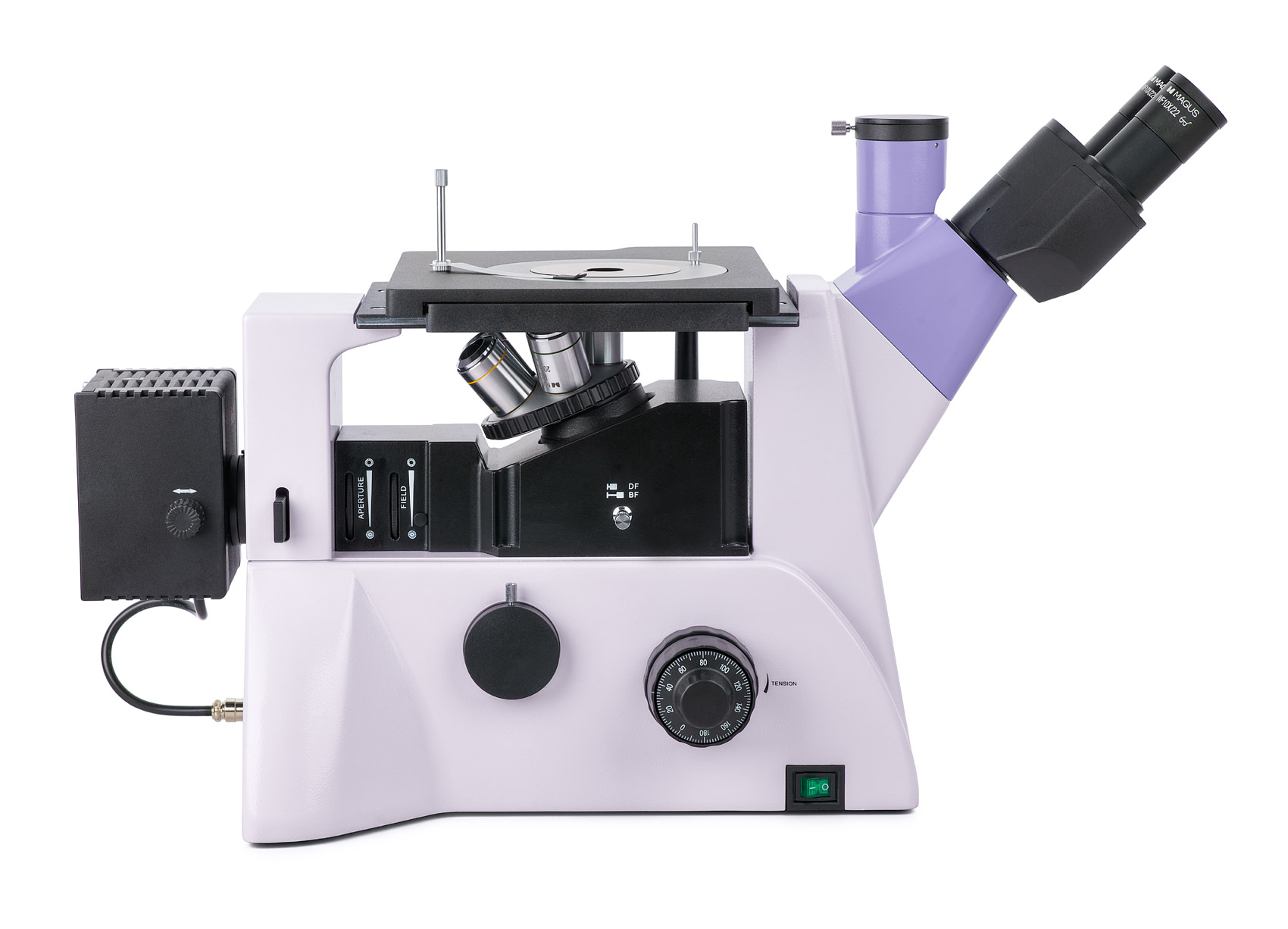

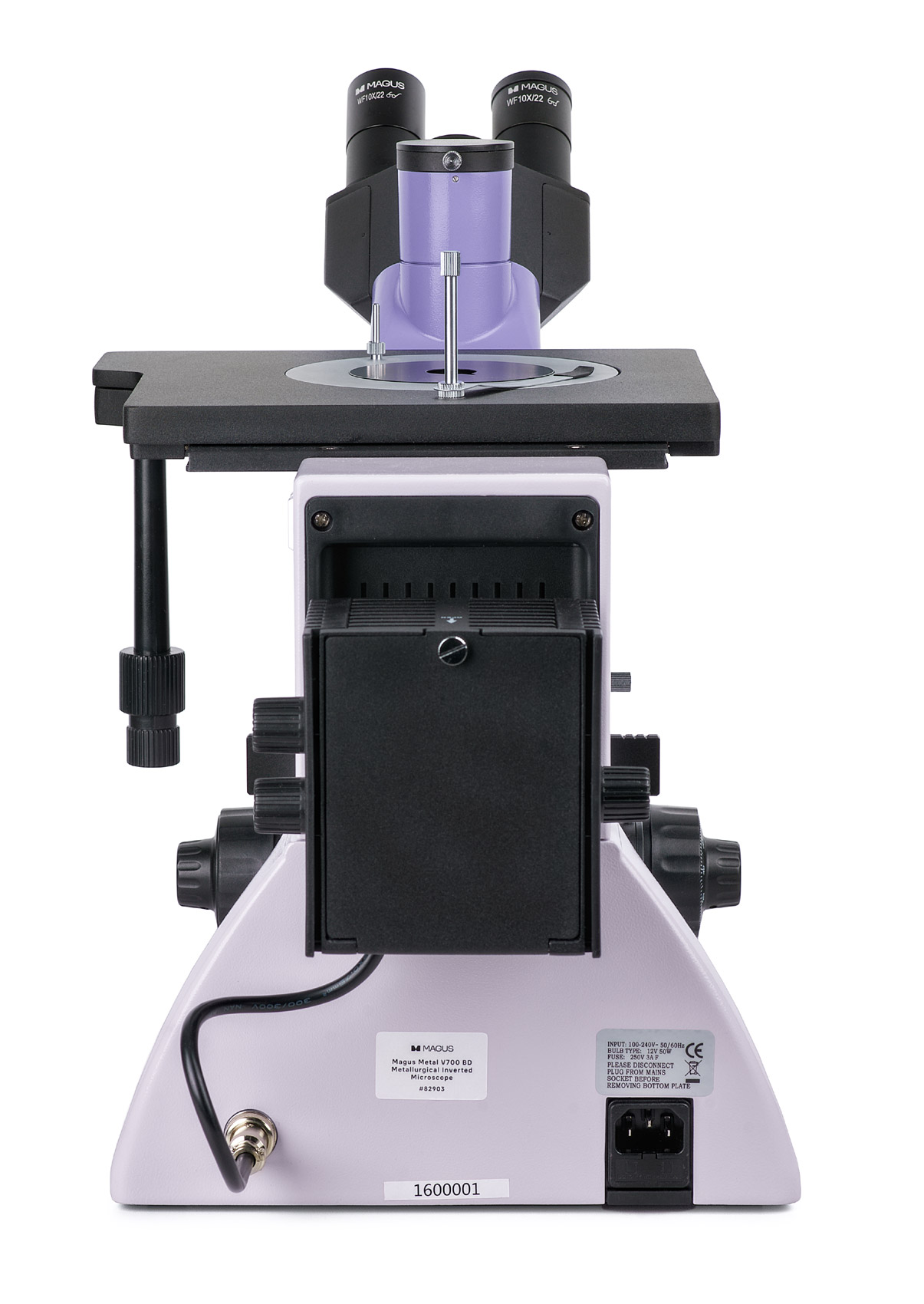

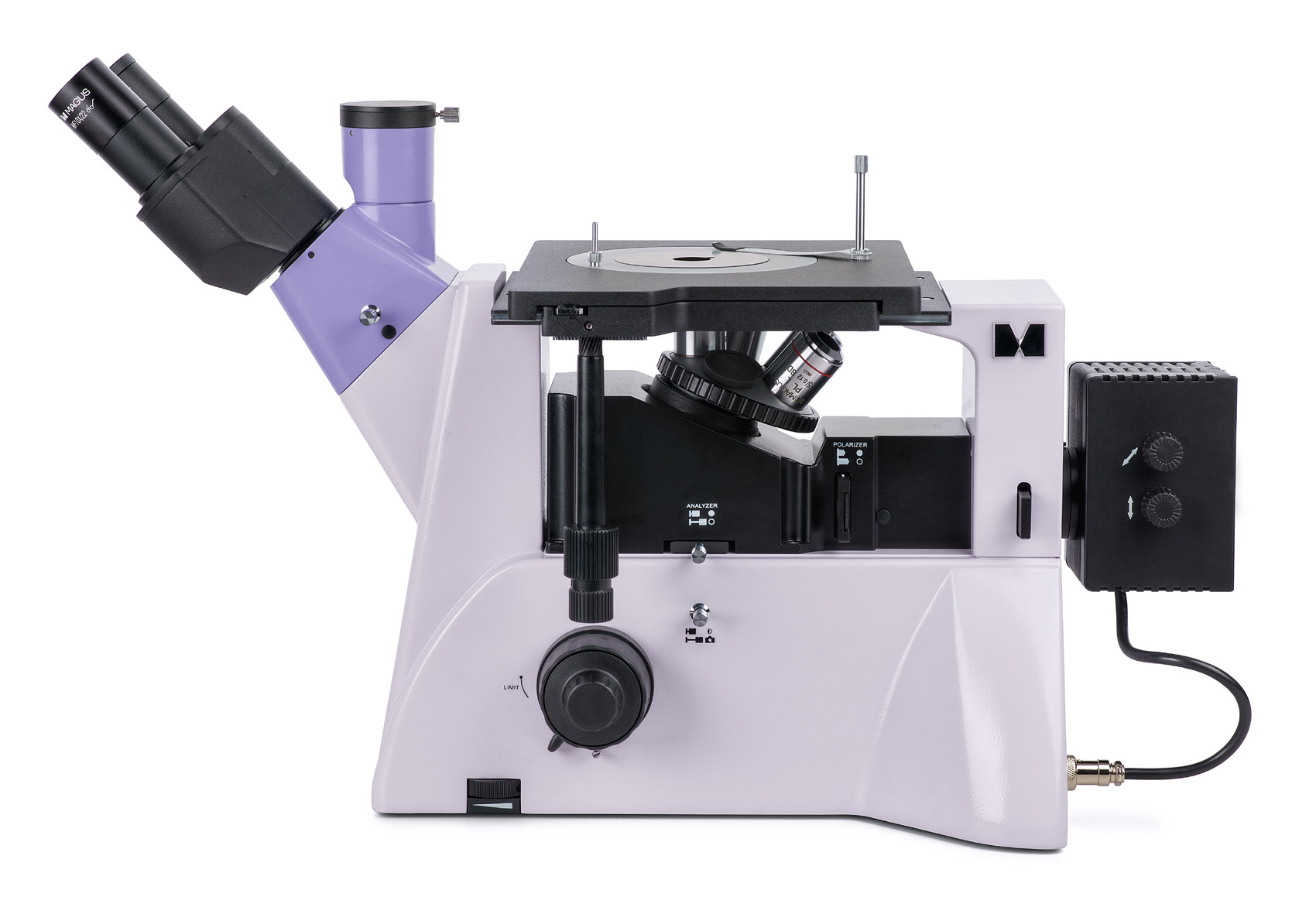

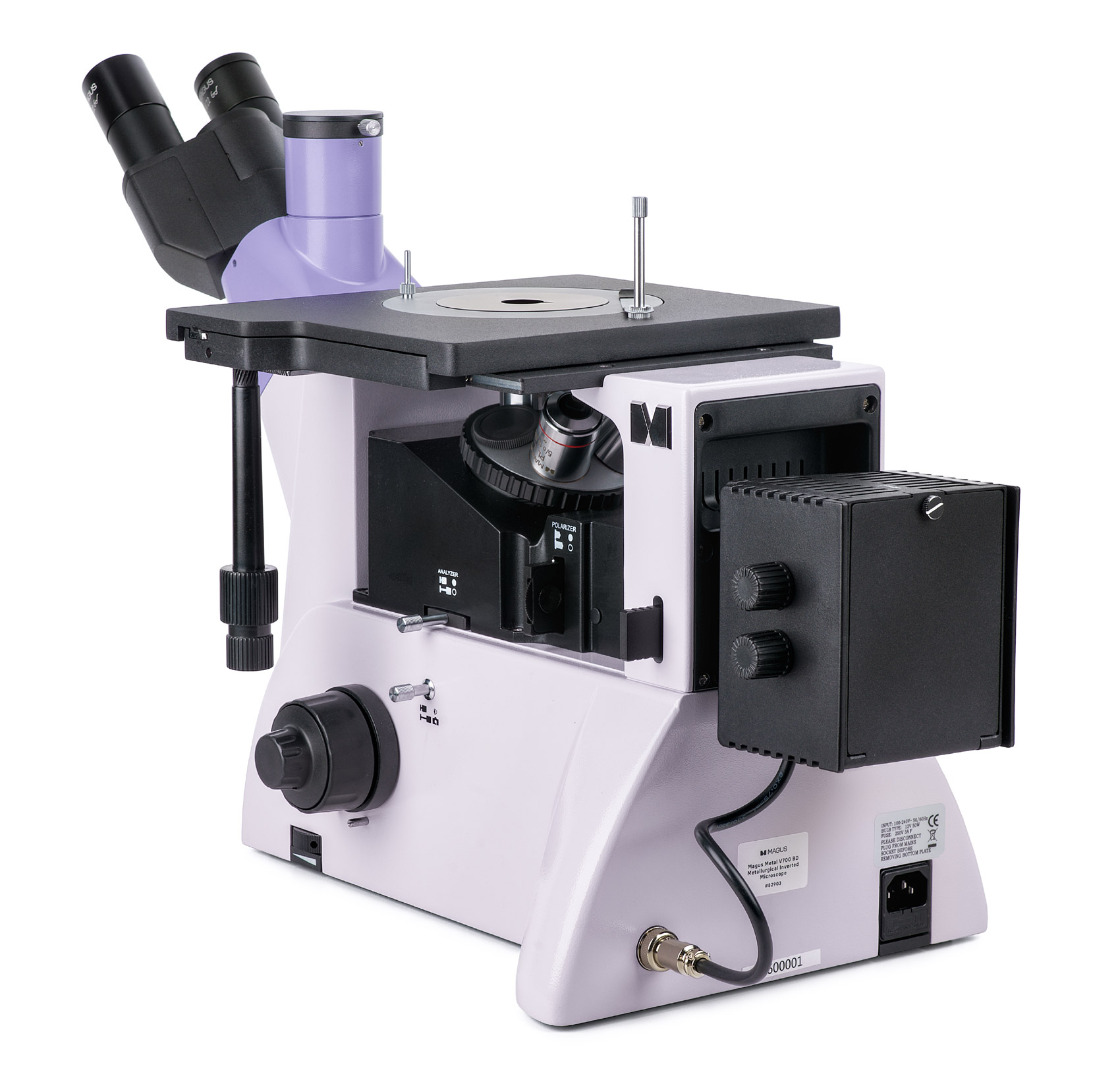

MAGUS Metal VD700 BD LCD to odwrócony mikroskop metalurgiczny cyfrowy – miskę rewolwerową umieszczono pod preparatem, a do obserwacji używa się światła odbitego. Dostępne techniki obserwacji mikroskopowych: jasne pole, ciemne pole i światło spolaryzowane. Mikroskop służy do badania metali, stopów, półprzewodników oraz innych nieprzezroczystych preparatów o dużych rozmiarach i masie do 2 kg. Jest szeroko stosowany w zakładach przemysłowych, fabrykach oraz laboratoriach kontroli jakości, a także na uniwersytetach i w centrach badawczych.
Kamera cyfrowa

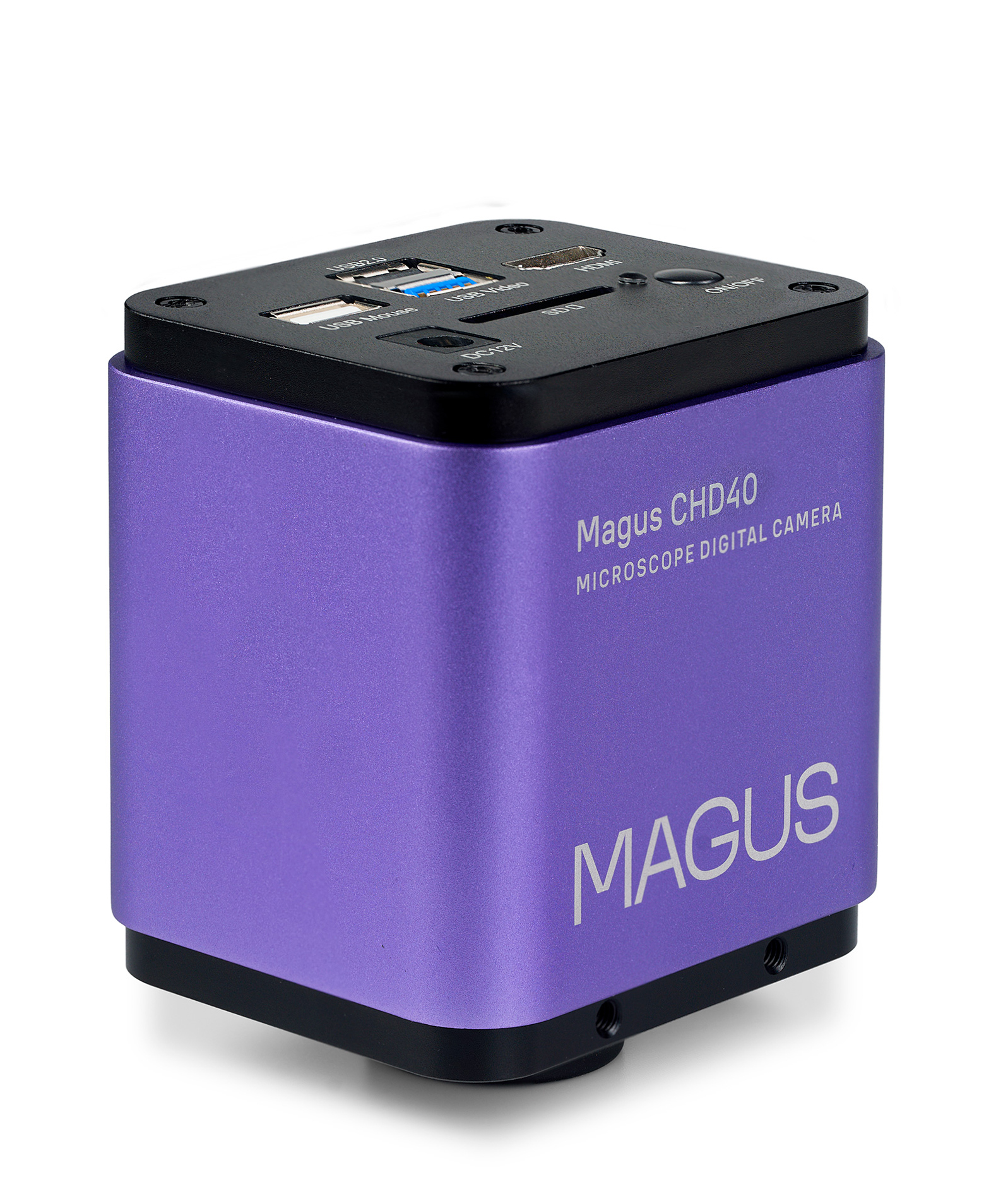

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora.
Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840×2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920×1080 pikseli).

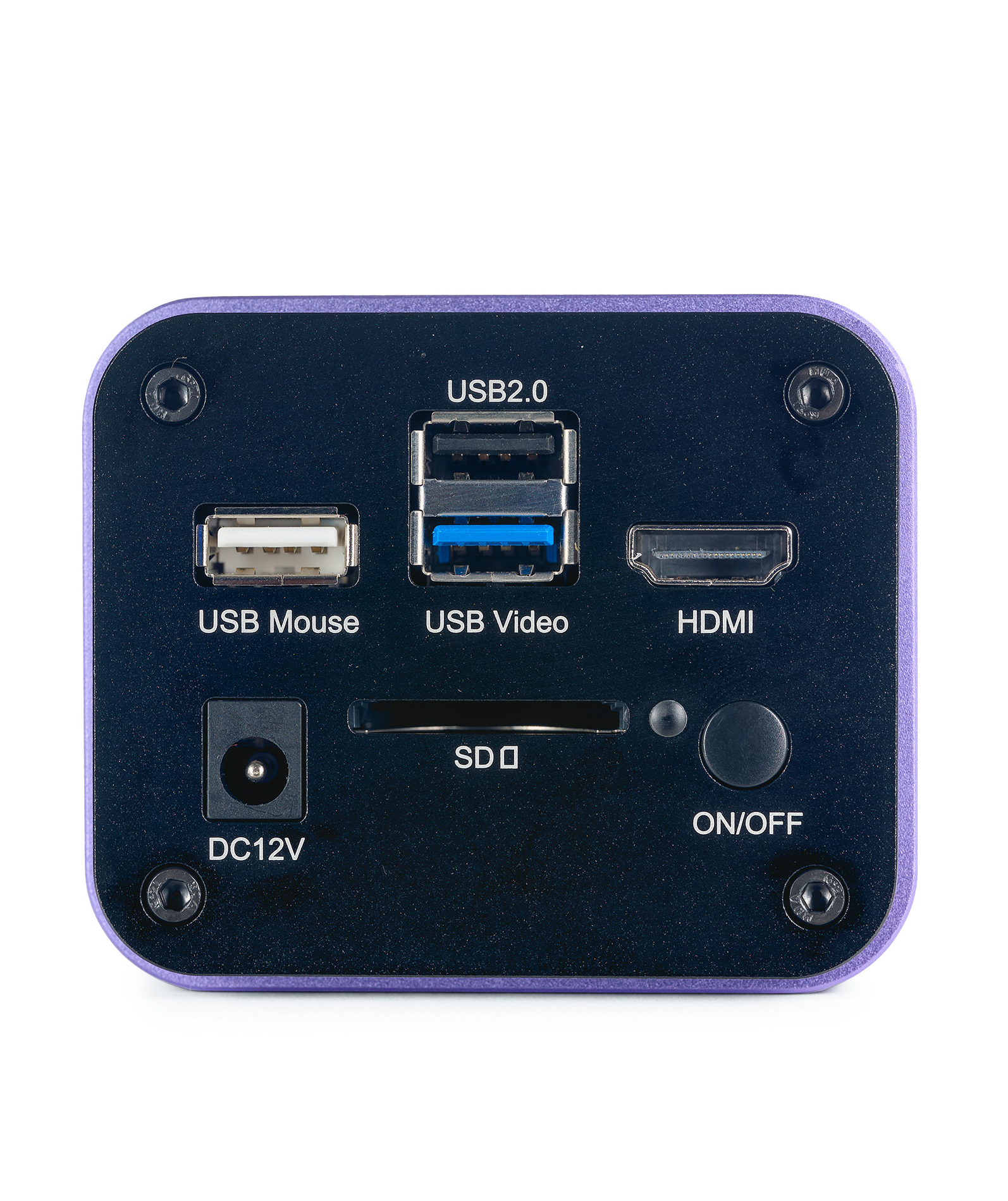

Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s.
Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor
Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS.

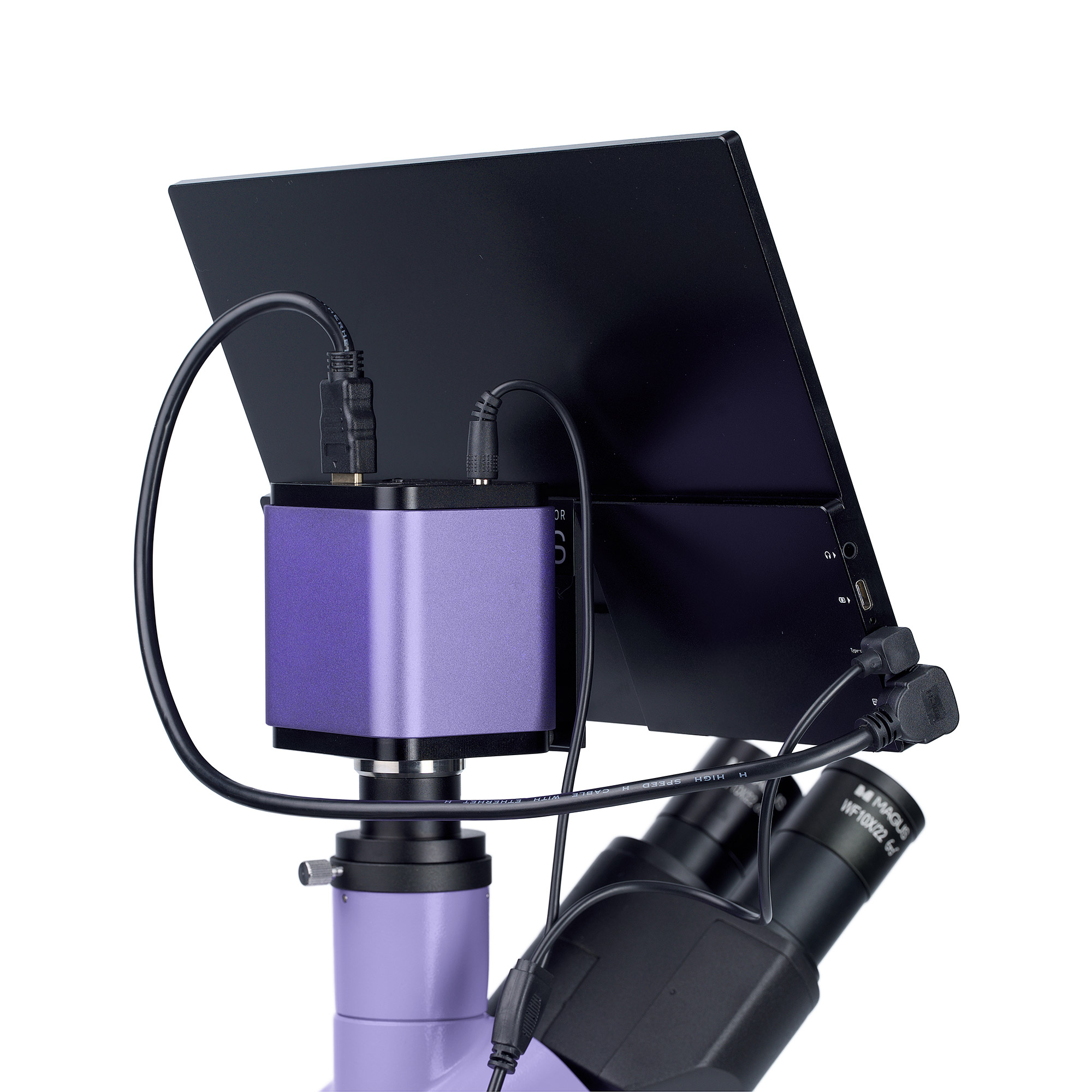

Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

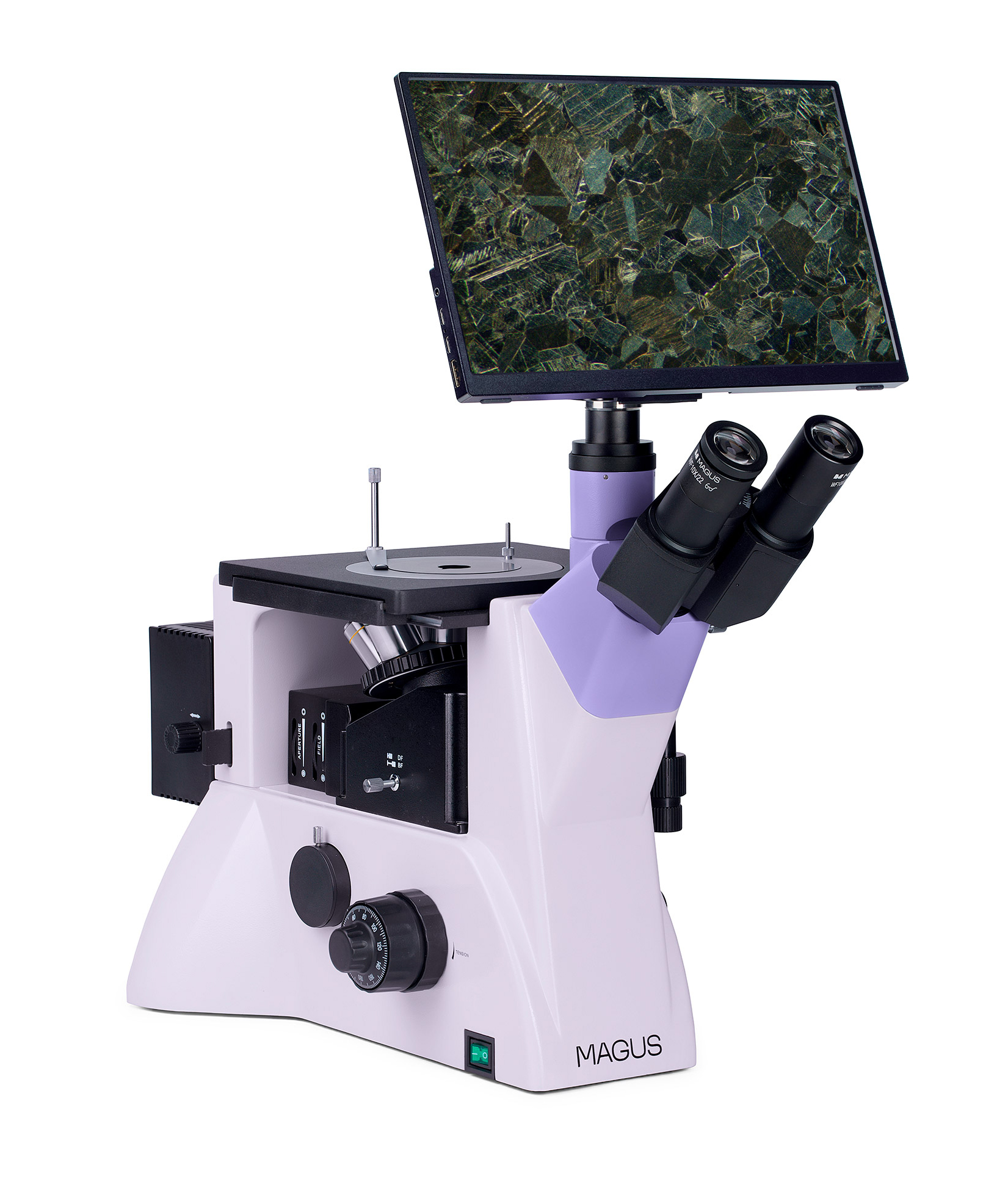

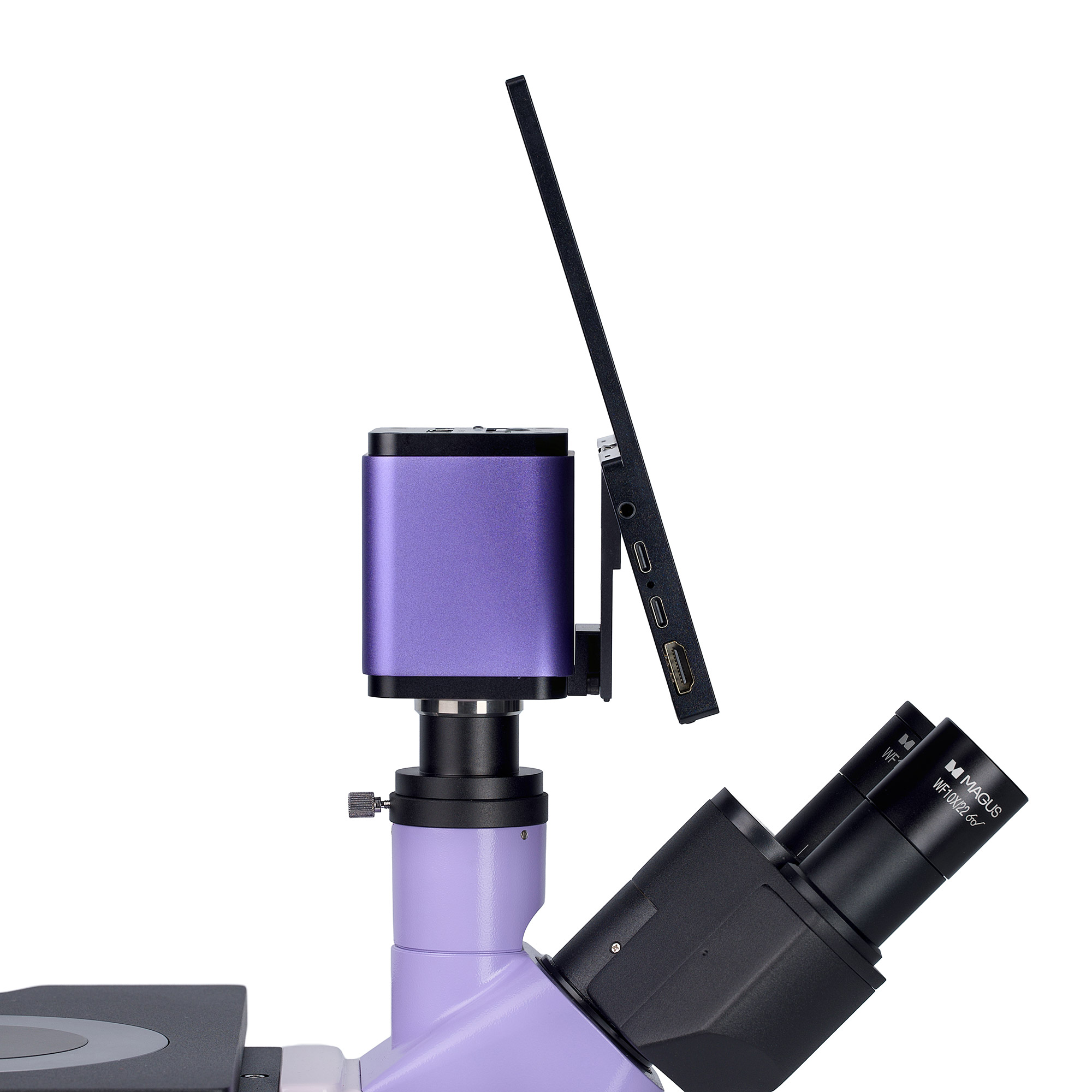

Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

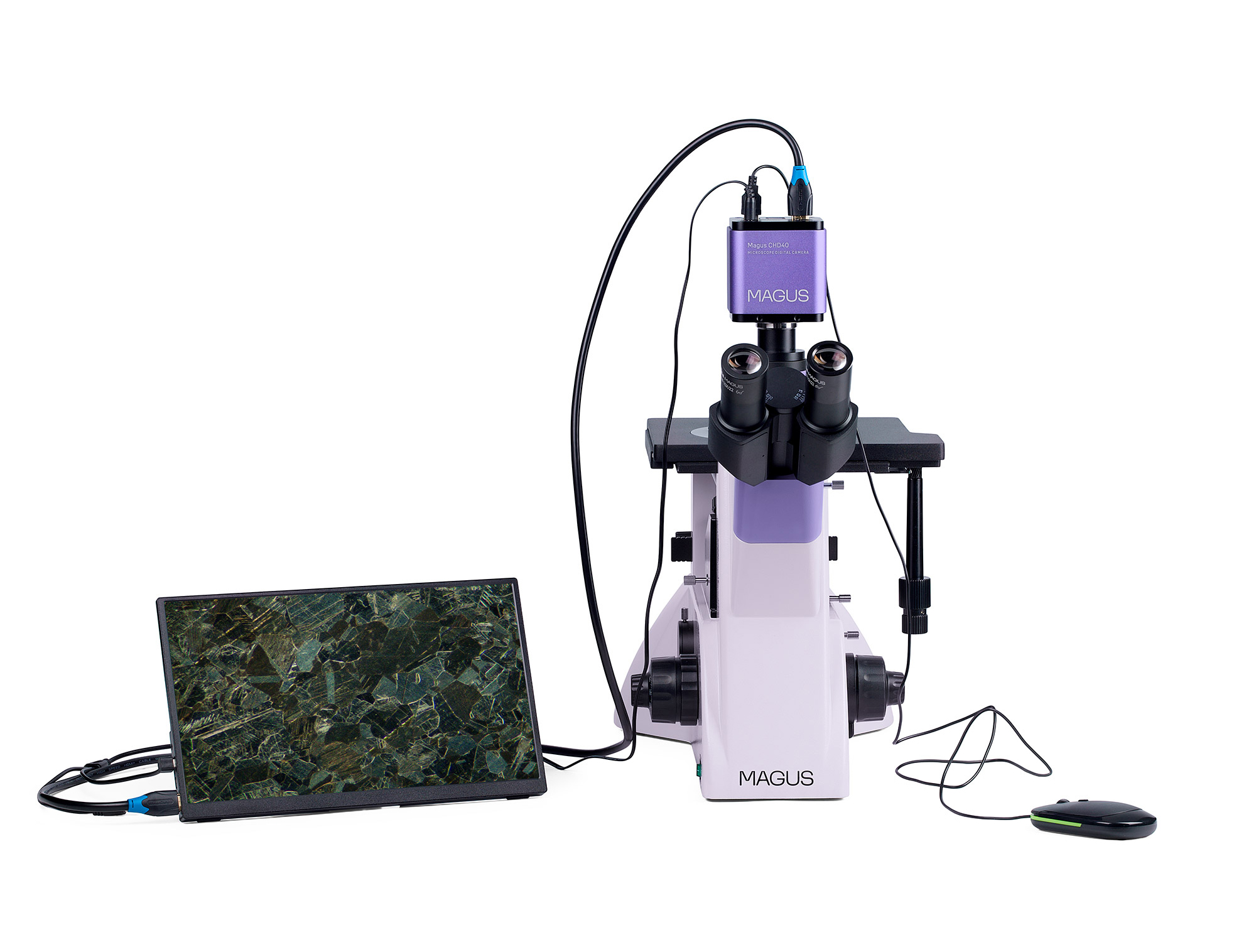

Głowicę mikroskopu można zamontować w standardowym położeniu lub obrócić ją o 180°. Istnieje możliwość zamontowania cyfrowej kamery i monitora: trzecia tuba jest umieszczona w głowicy mikroskopu, a gniazdo boczne kamery na jego korpusie. W obu lokalizacjach dostępna jest kostka światłodzieląca: 50:50 i 100:0 dla głowicy mikroskopu oraz 100:0 i 0:100 dla korpusu.
Miska rewolwerowa na 5 obiektywów jest zlokalizowana pod badanym preparatem. Ma ona 4 gniazda do zamontowania obiektywów dołączonych do zestawu i jedno gniazdo na dodatkowy obiektyw. Wszystkie obiektywy do tego mikroskopu mają oznaczenie BD, co oznacza, że zostały opracowane specjalnie do prowadzenia obserwacji metodami jasnego i ciemnego pola oraz mają dużą odległość roboczą.
Oświetlenie

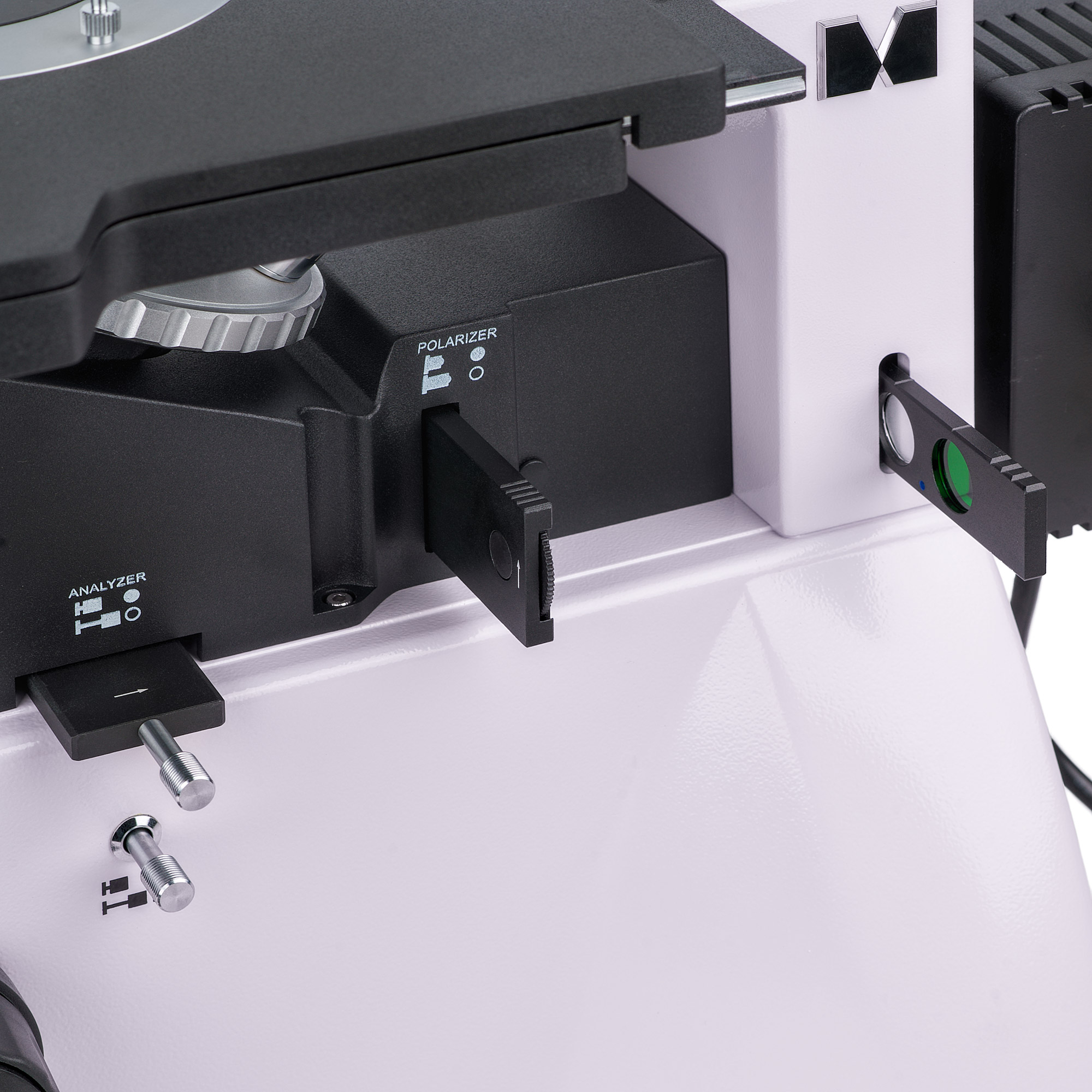

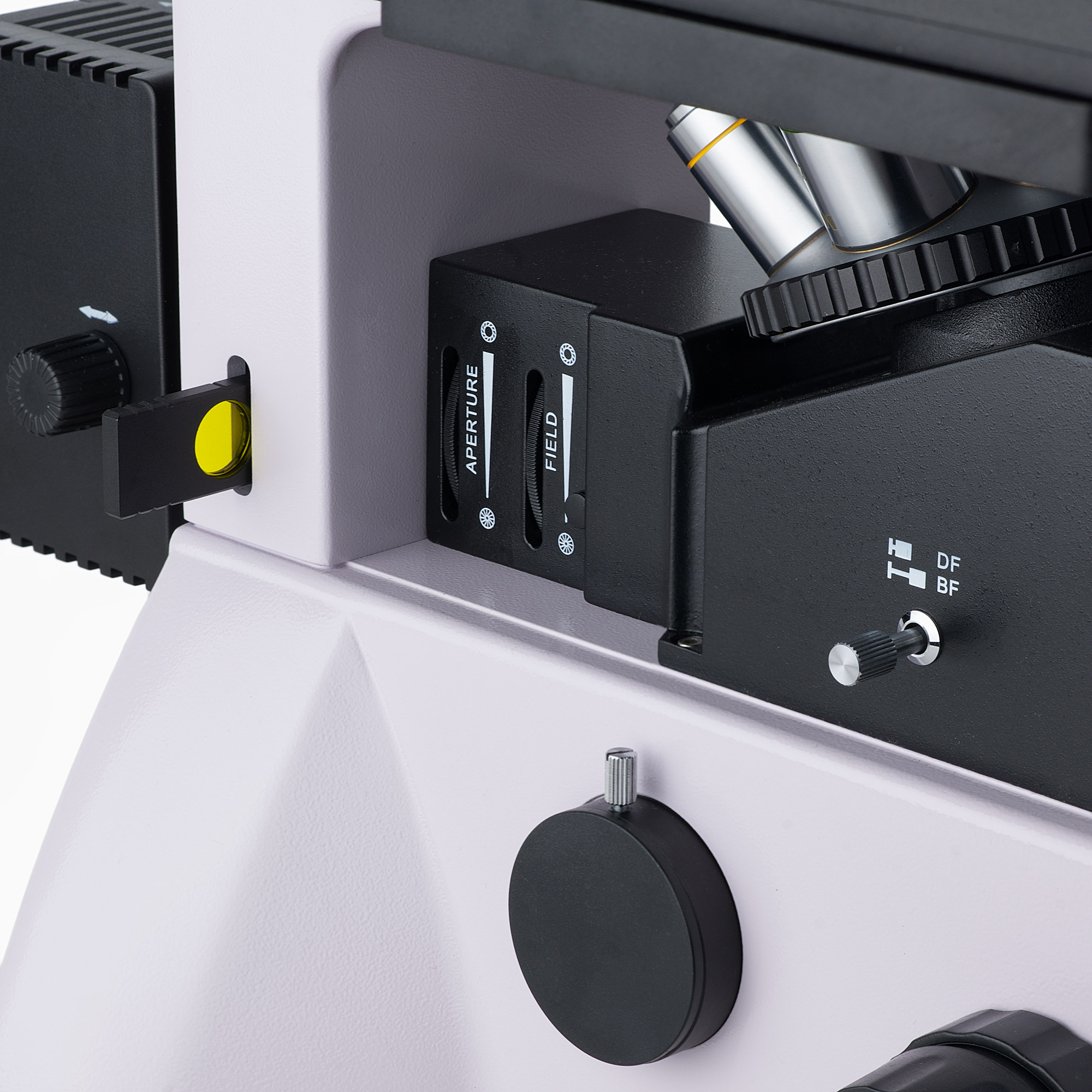

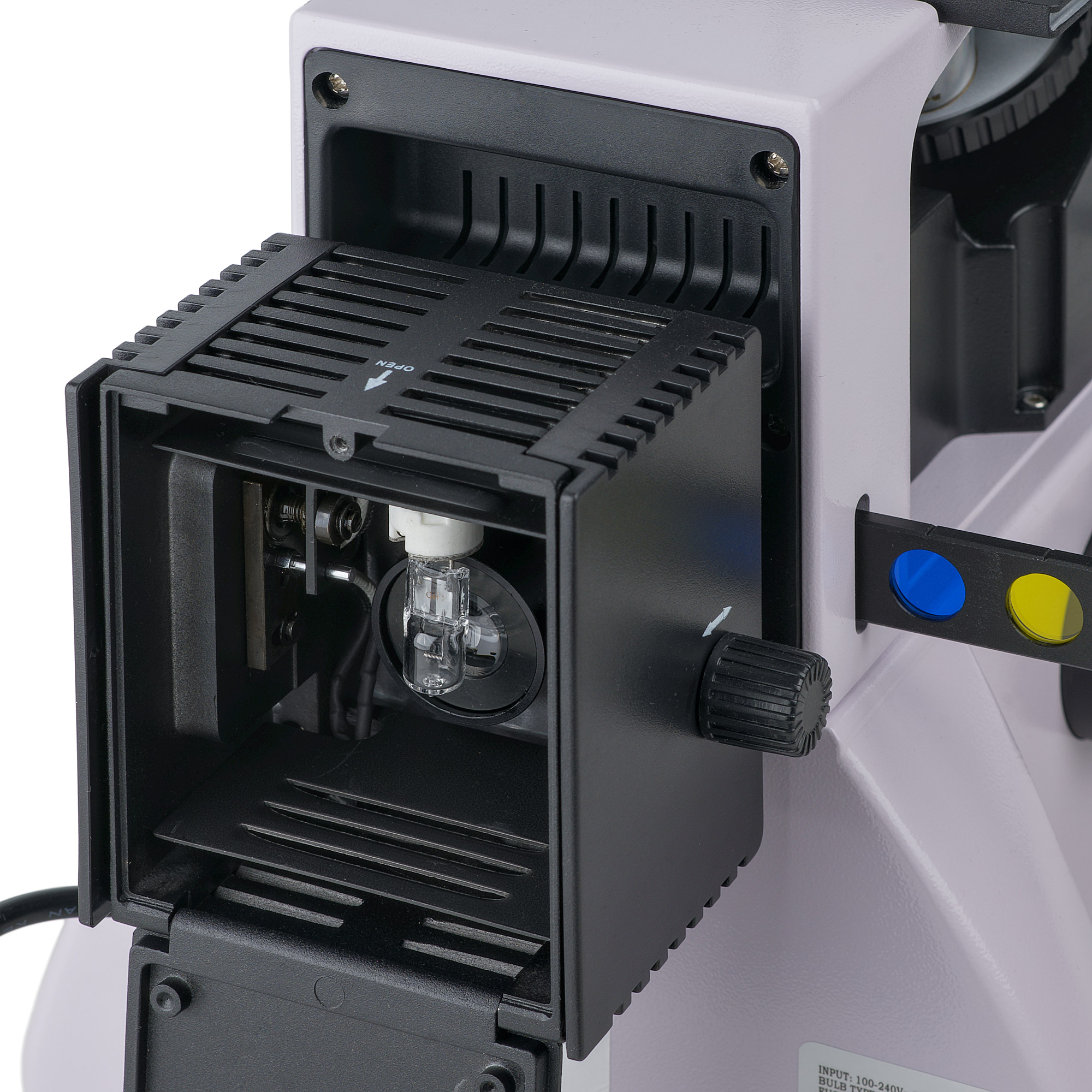

Źródło oświetlenia: Żarówka halogenowa 50 W. Światło o ciepłej barwie ogranicza zmęczenie oczu i jest idealne do wielogodzinnej pracy z mikroskopem. Ze względu na oświetlenie o dużej mocy obrazy uzyskiwane za pomocą dowolnej metody badawczej i przy użyciu dowolnego obiektywu są bardzo wyraźne i szczegółowe. Źródło oświetlenia można wycentrować względem trzech osi, a ponadto istnieje możliwości ustawienia oświetlenia Köhlera za pomocą przysłon aperturowej i pola. Układ oświetlenia ze źródłem światła odbitego zawiera również urządzenie do polaryzacji i urządzenie do ciemnego pola.
Stolik i mechanizm regulacji ostrości

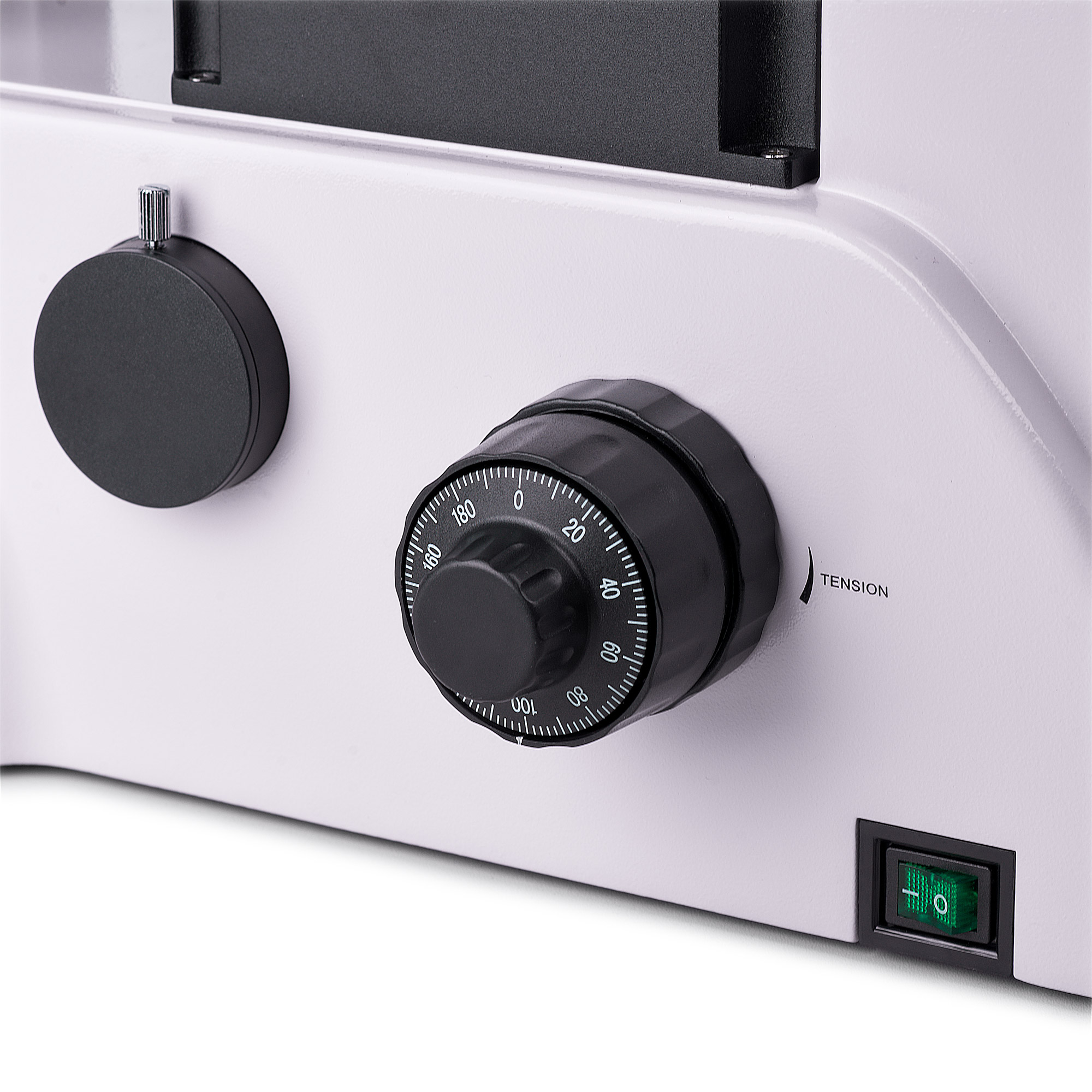

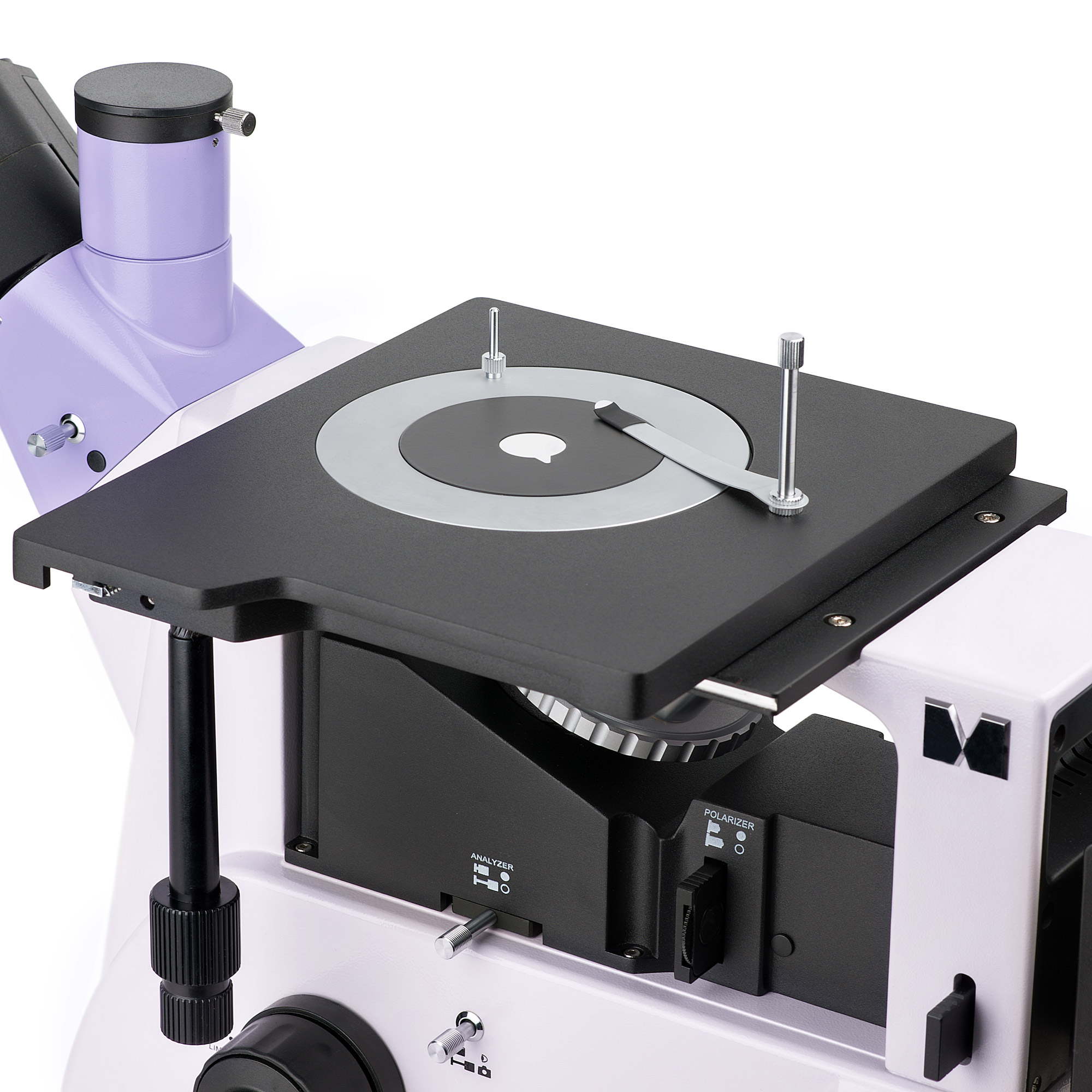

Stolik ma okrągłą, obracaną płytkę stolika na środku. W zależności od zastosowania można używać różnych płytek: różnią się one średnicą otworu – 10 mm, 20 mm lub 30 mm. Po umieszczeniu preparatu na stoliku mocuje się go przy użyciu uchwytu. Preparat porusza się wraz ze stolikiem w dwóch kierunkach: wzdłuż osi X lub Y. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej (ma ono pokrętło blokady i regulacji napięcia) oraz pokrętło regulacji precyzyjnej. Pokrętła są umieszczone po obu stronach mikroskopu w taki sposób, aby podczas używania mikroskopu można było oprzeć ręce na blacie stołu bez konieczności trzymania ich w powietrzu.
Akcesoria
Wybierając dodatkowe akcesoria, można poszerzyć możliwości mikroskopu MAGUS Metal V700 BD. Akcesoria obejmują okulary, obiektywy ciemnego i jasnego pola o dużej odległości roboczej, cyfrowe kamery i preparaty kalibracyjne.
Najważniejsze właściwości mikroskopu:
- Stolik ma okrągłe płytki z otworami 10 mm, 20 mm i 30 mm; jest odpowiedni do badania ciężkich i dużych preparatów
- Obserwacje metodami jasnego pola, ciemnego pola oraz w świetle polaryzowanym
- Możliwość obrotu głowicy mikroskopu o 180° podczas montażu
- Dwie opcje montażu monitora i cyfrowej kamery: trzecia tuba i gniazdo boczne kamery, kostka światłodzieląca: 100:0 i 0:100 na korpusie i 50:50 i 100:0 na głowicy trójokularowej
- Halogenowe źródło oświetlenia o dużej mocy (50 W) do wygodnych obserwacji metodą ciemnego pola, regulacja jasności, ustawienie oświetlenia Köhlera, filtry kolorowe oraz źródło oświetlenia z możliwością wycentrowania wzdłuż trzech osi
- Opcjonalne akcesoria poszerzające możliwości mikroskopu
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień

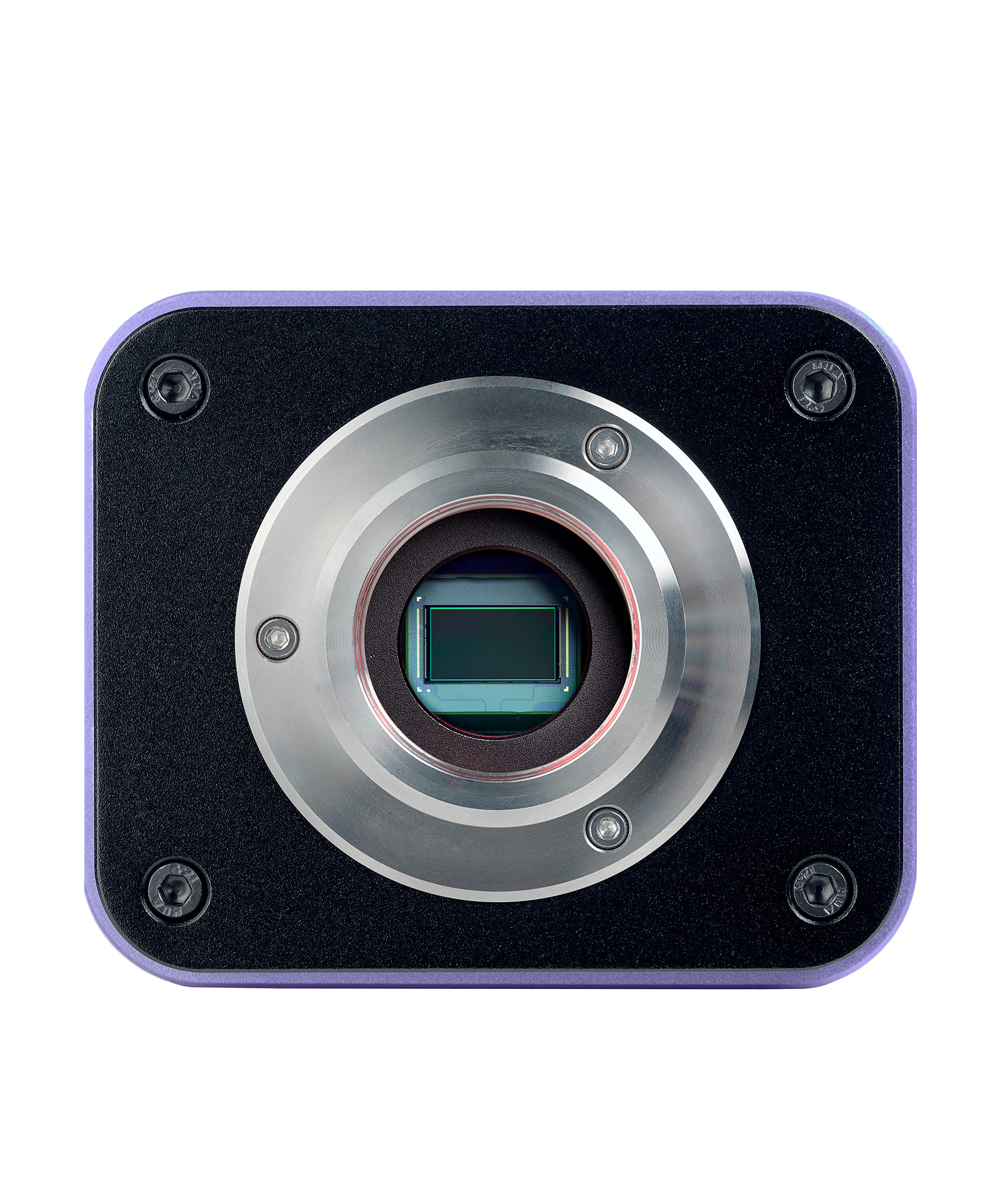

- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

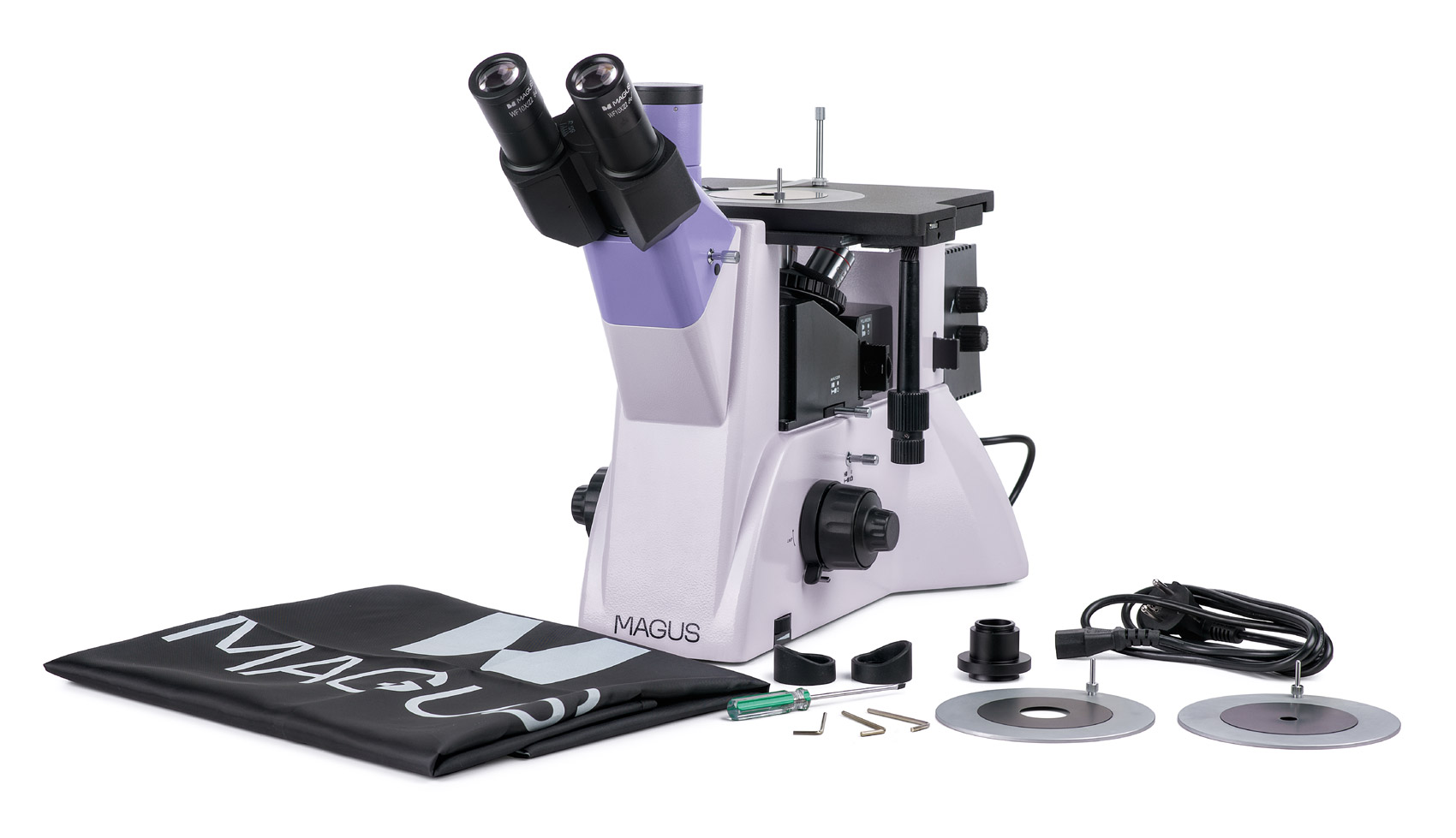

Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm

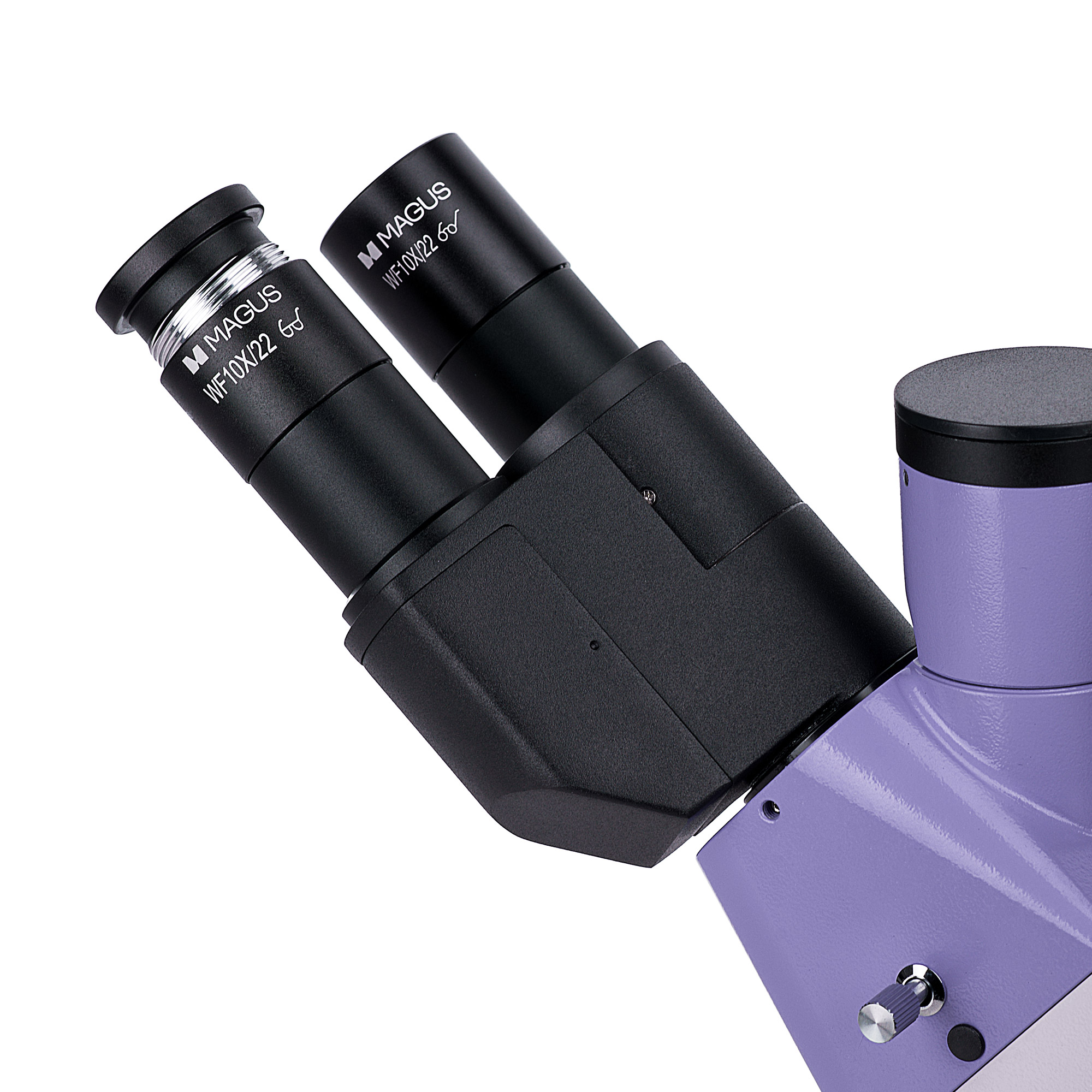

- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
- Preparat kalibracyjny
