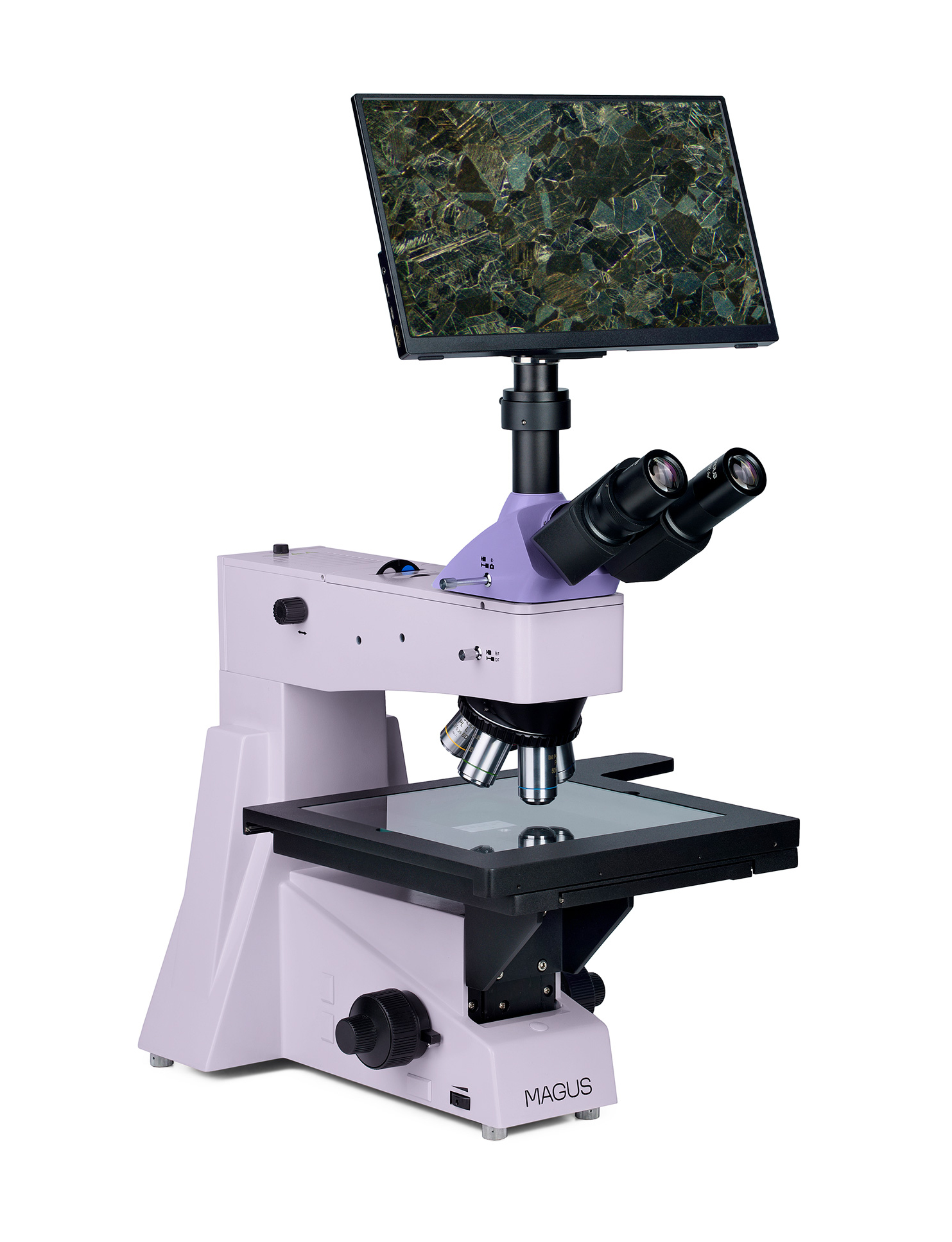

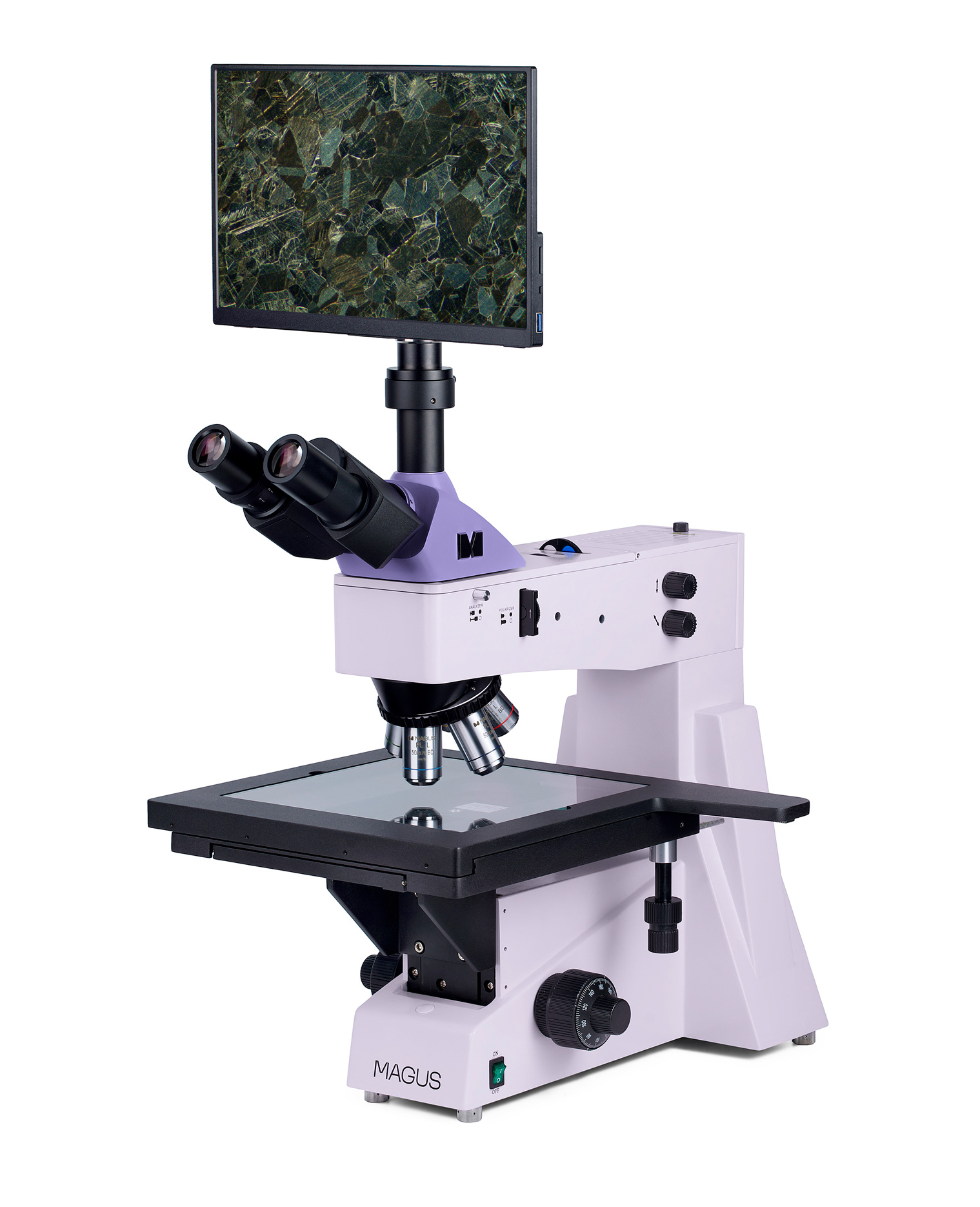

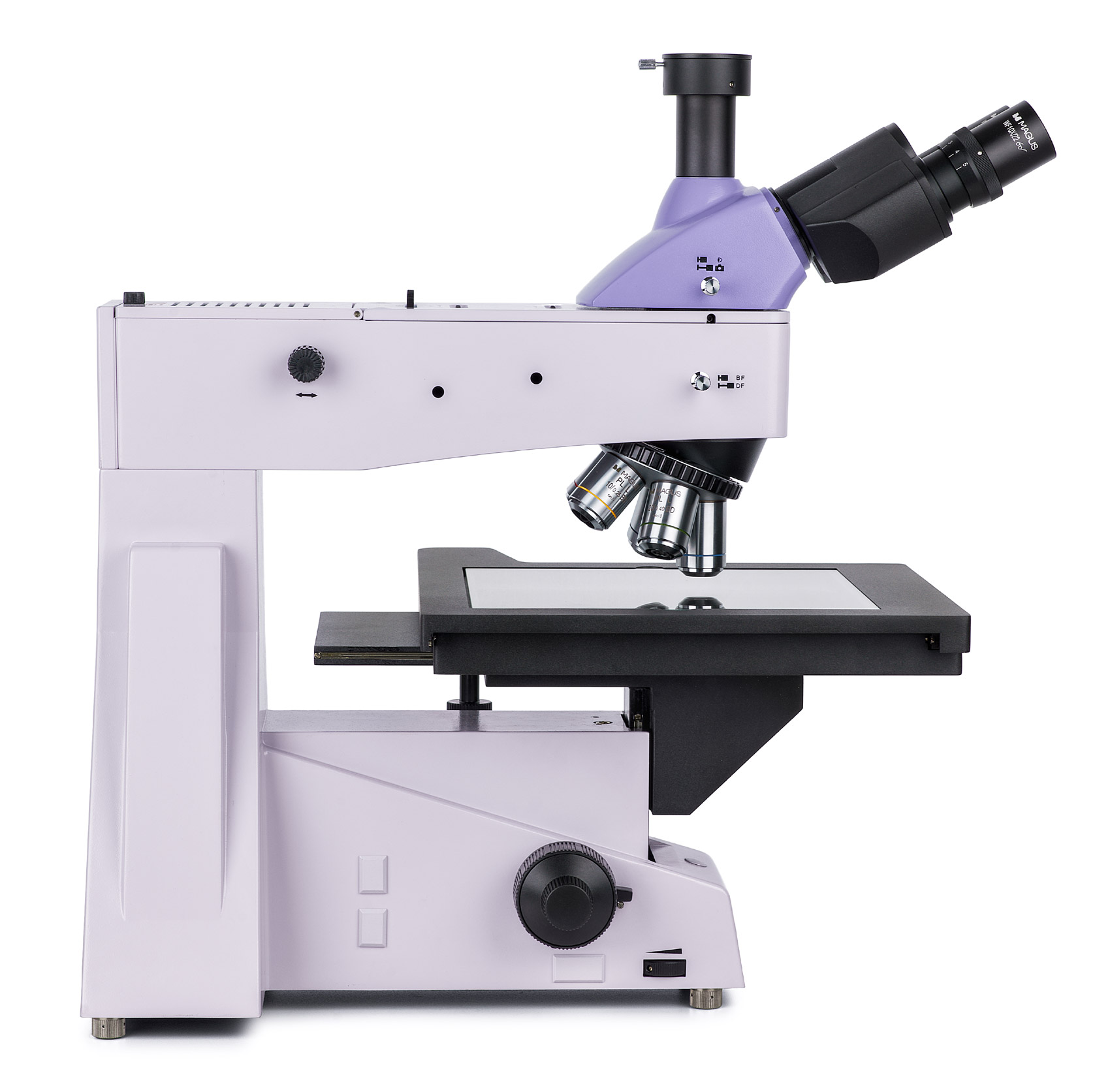

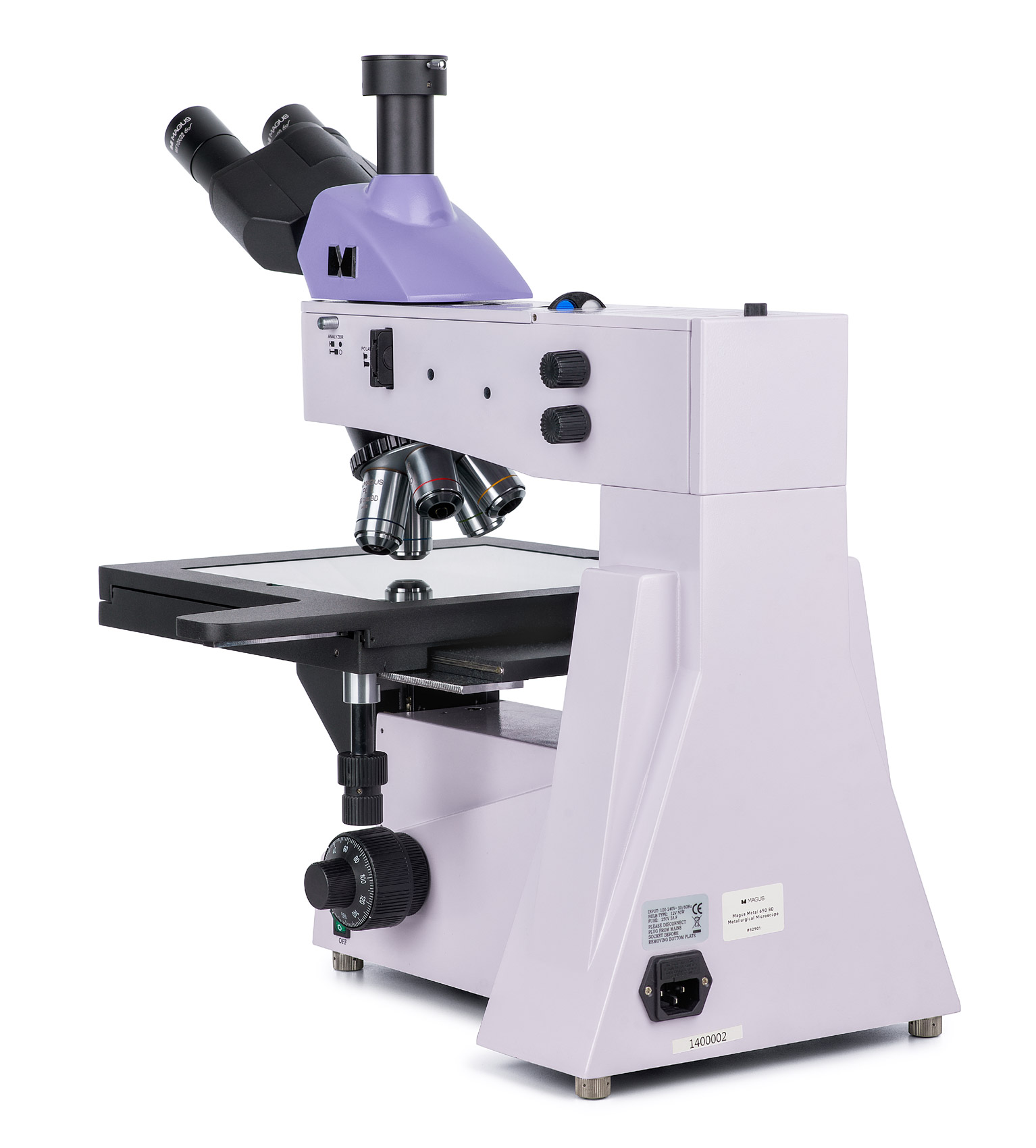

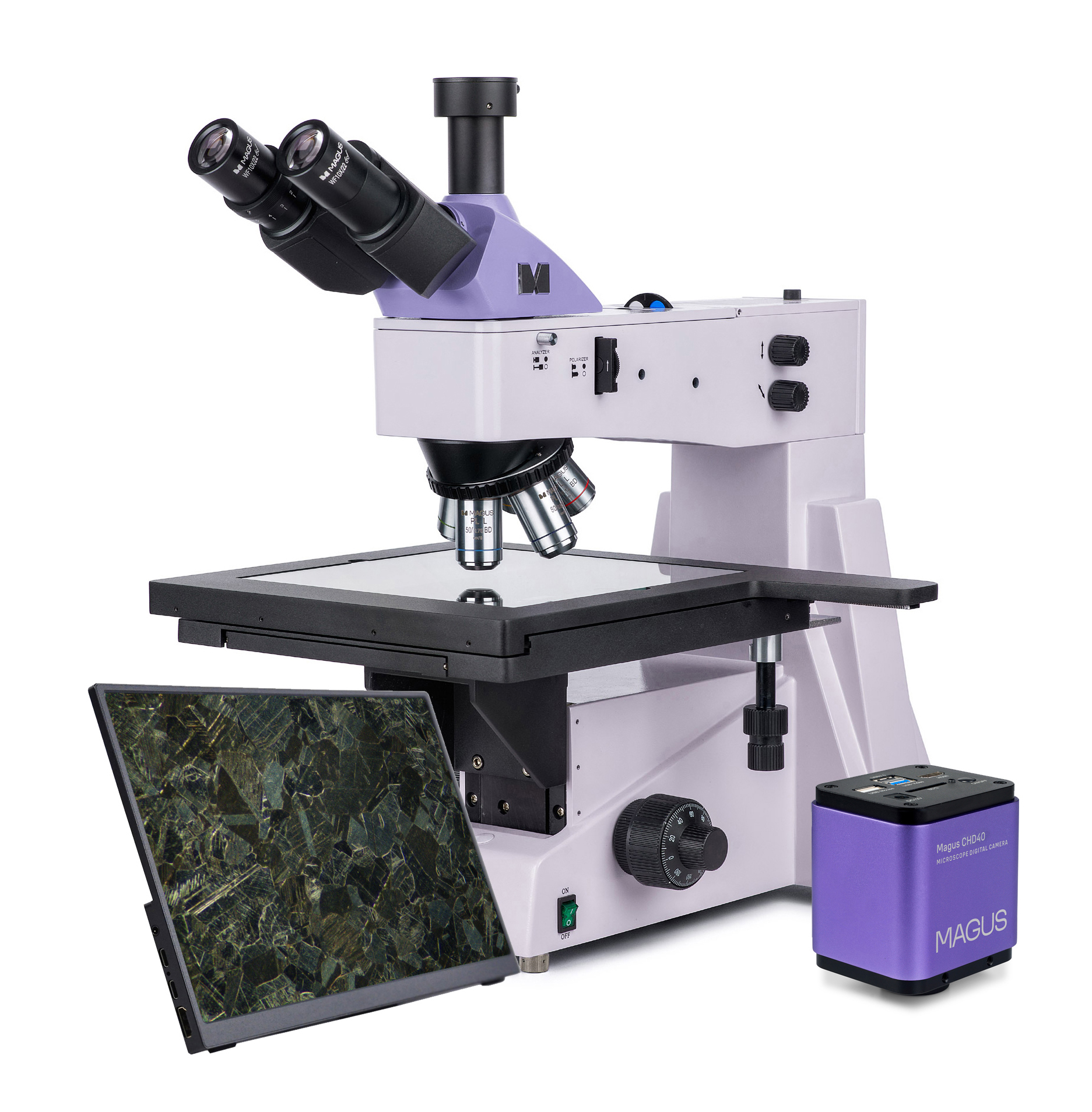

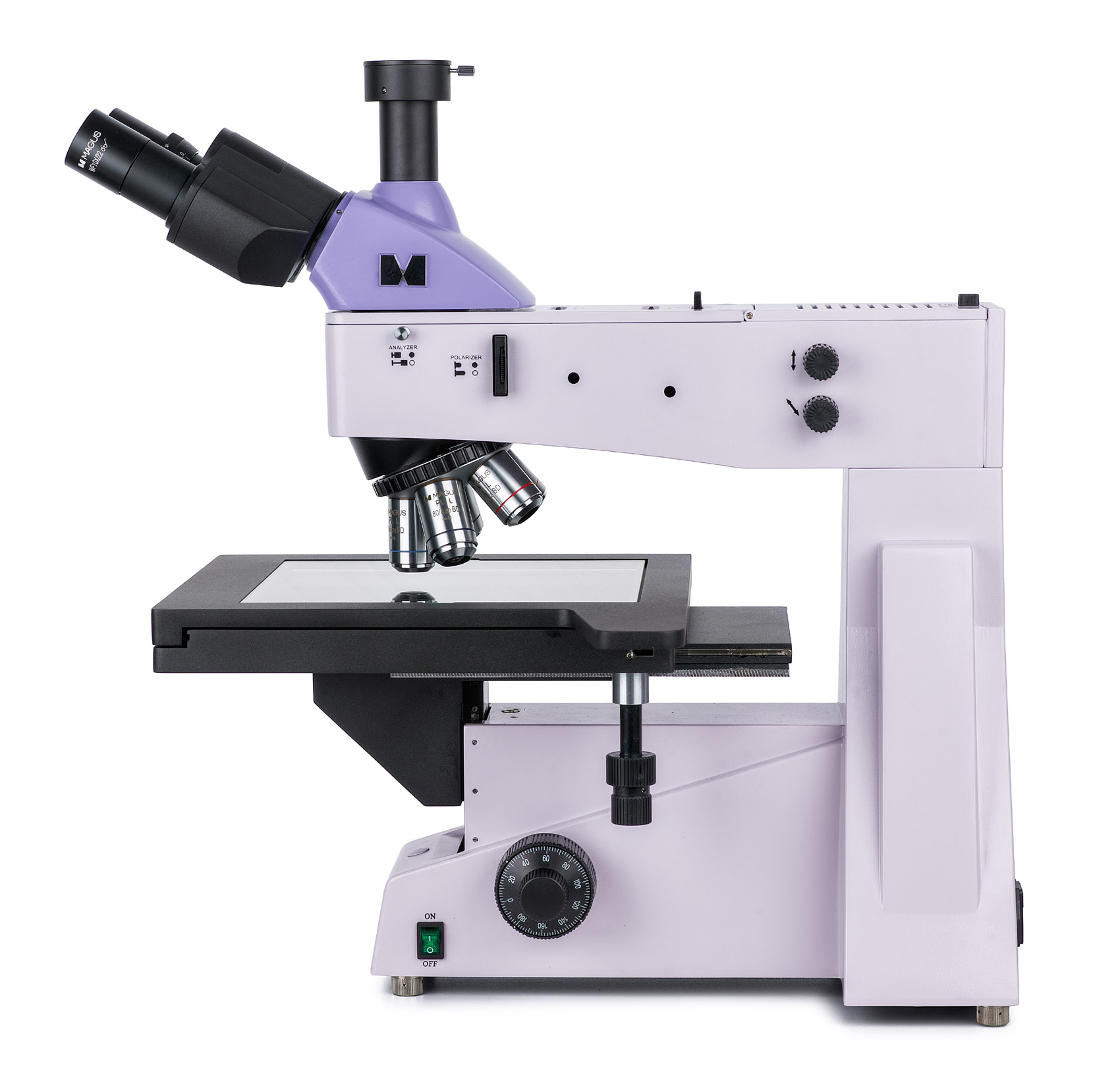

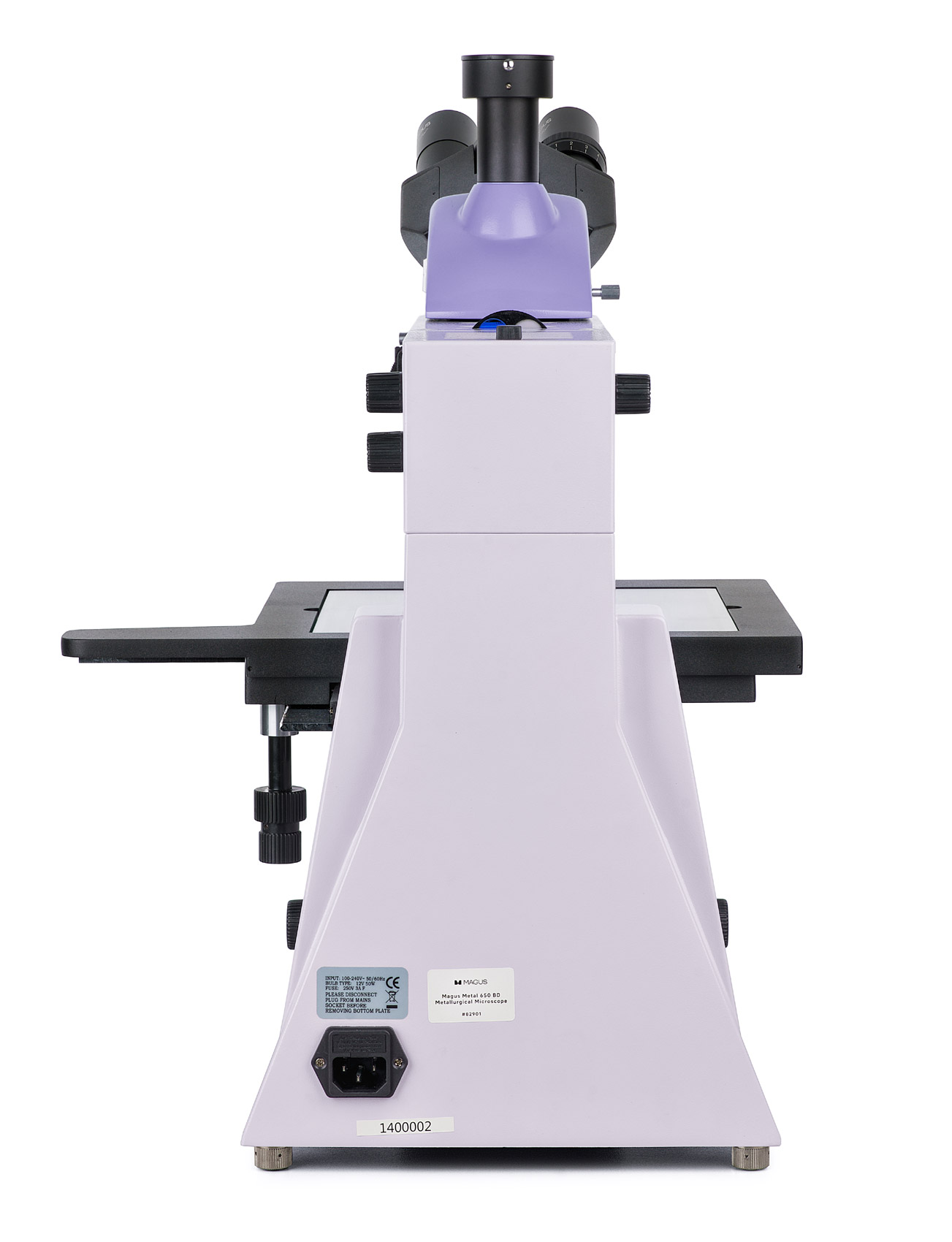

Mikroskop metalurgiczny cyfrowy MAGUS Metal D650 BD LCD jest odpowiedni do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych długich i szerokich obiektów. Jest wyposażony w duży stolik, na którym można łatwo umieścić duże preparaty, a także mechanizm precyzyjnej regulacji ostrości ze skalą 0,7 µm do prowadzenia wysoce dokładnych obserwacji przy dużym powiększeniu. Obserwacje metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym. Mikroskop jest odpowiedni do kontroli jakości w laboratoriach, centrach badawczych i na wydziałach uniwersyteckich.
Kamera cyfrowa

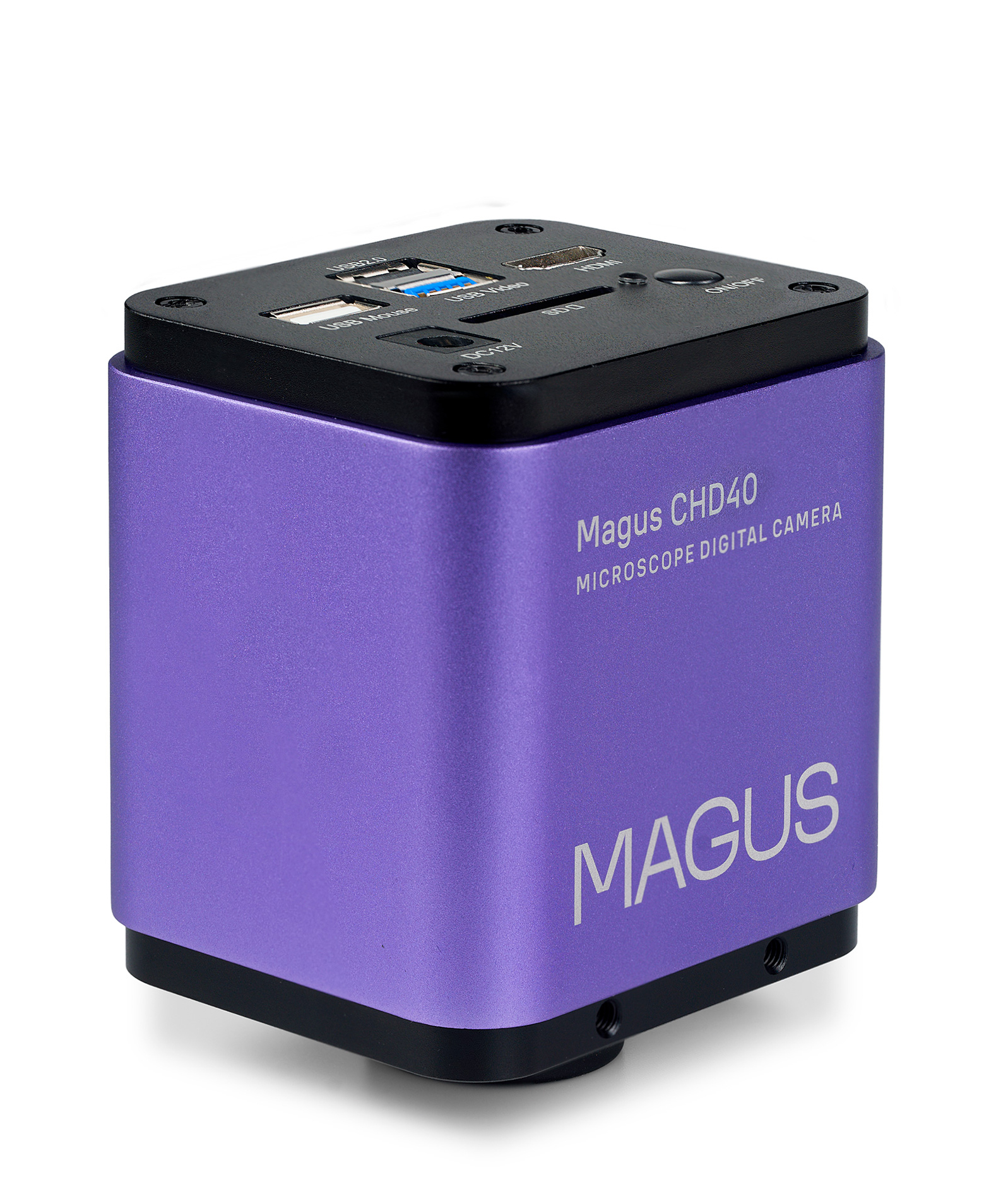

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora.
Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840×2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920×1080 pikseli).

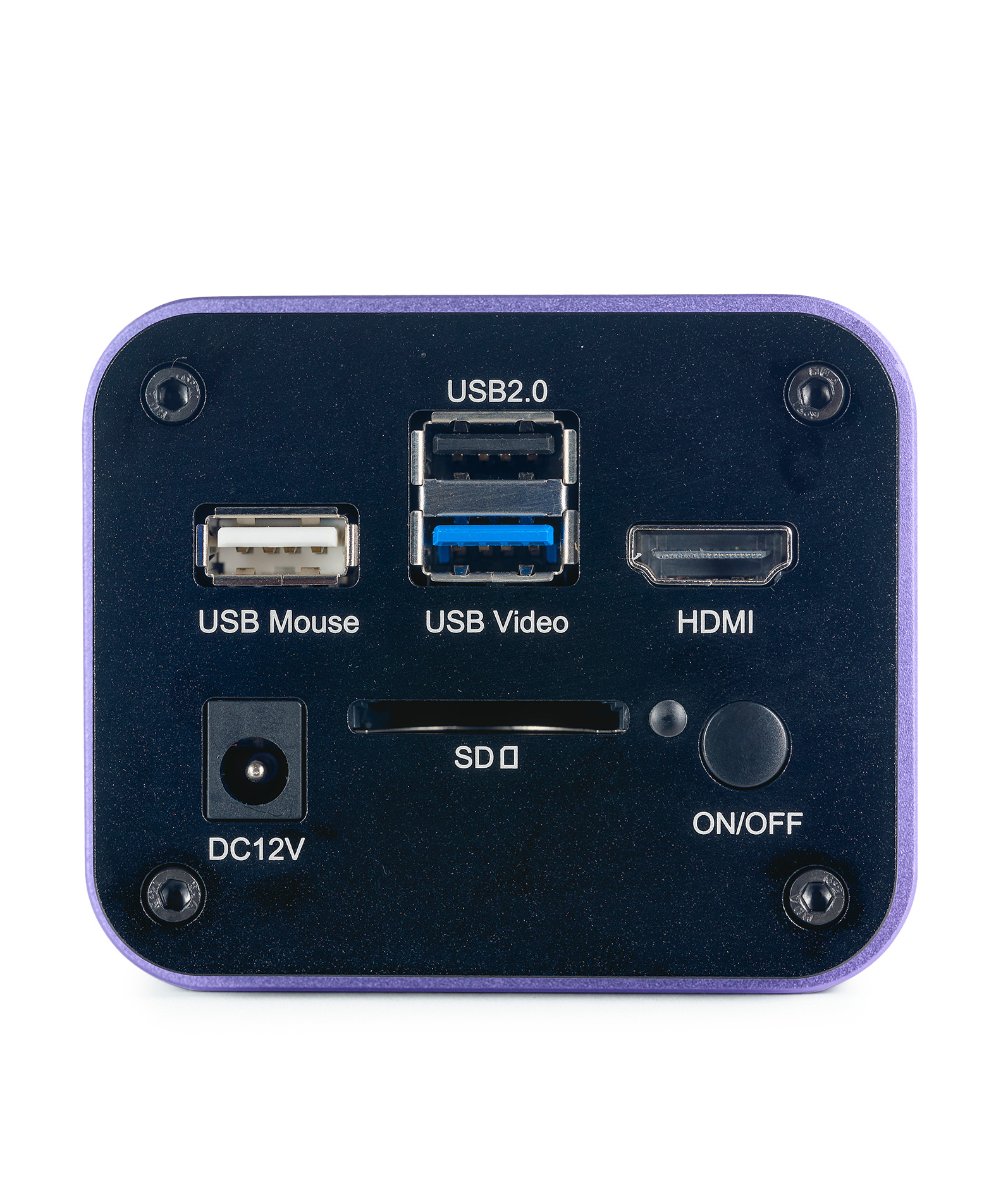

Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s.
Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor
Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS.
Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

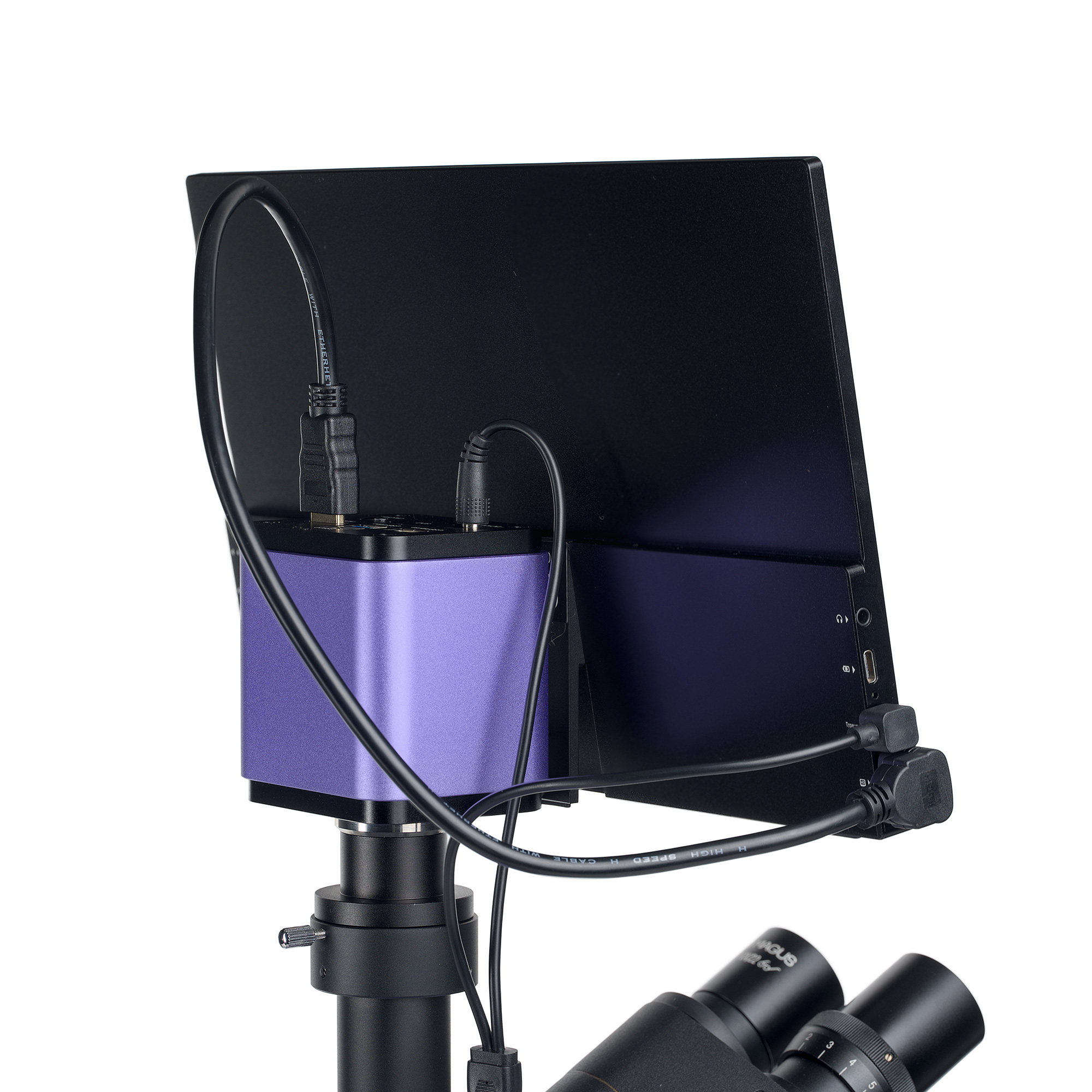

Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

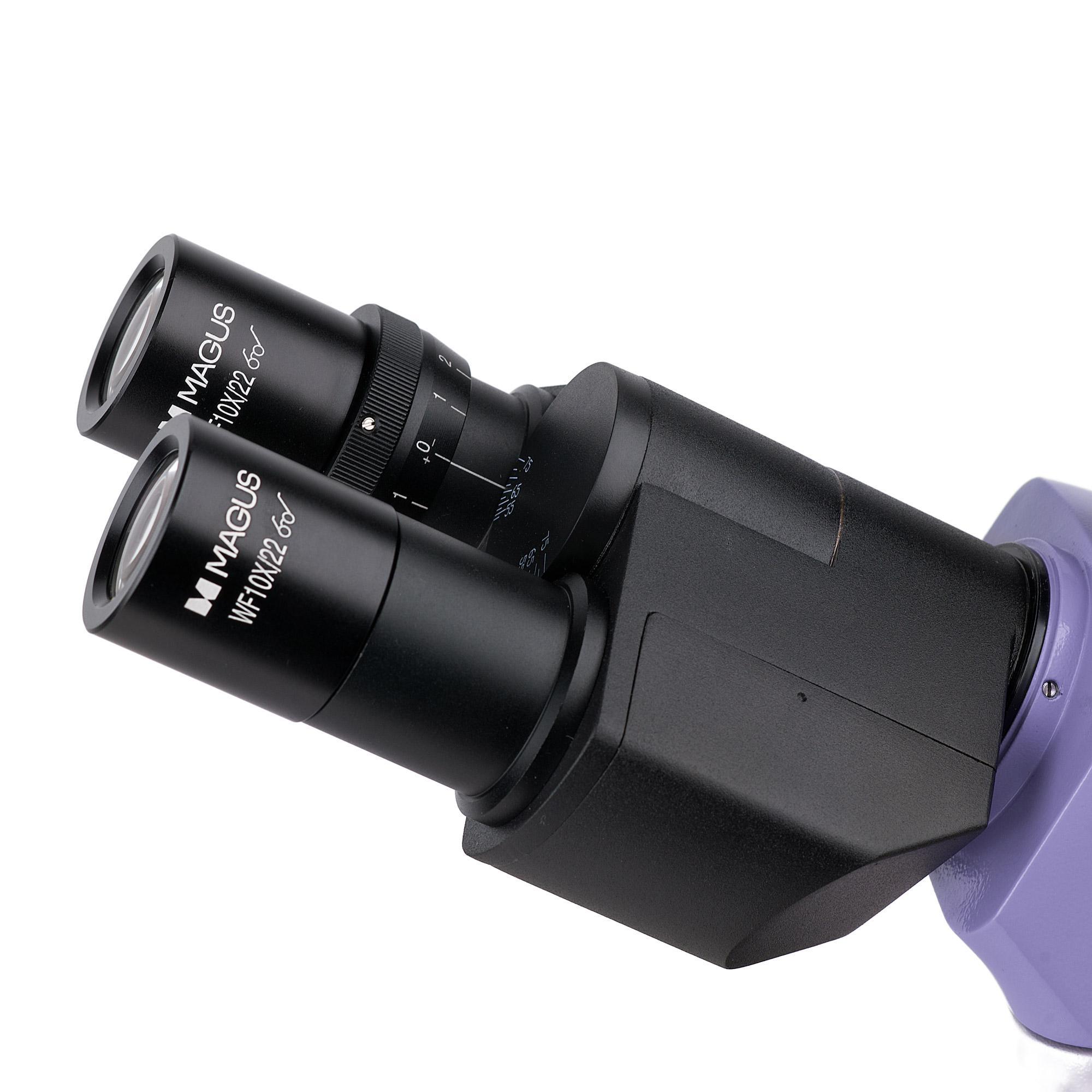

Głowica trójokularowa ma trzecią tubę do zamontowania kamery cyfrowej. Pokrętło wyboru źródła światła/kamery kieruje wiązkę światła do kamery w celu uzyskania jasnych oraz szczegółowych zdjęć i filmów, które można wyświetlać na zewnętrznym wyświetlaczu. Kamera nie jest częścią podstawowej konfiguracji. Na lewym okularze jest pierścień regulacji dioptrii do regulacji ostrości obrazu.

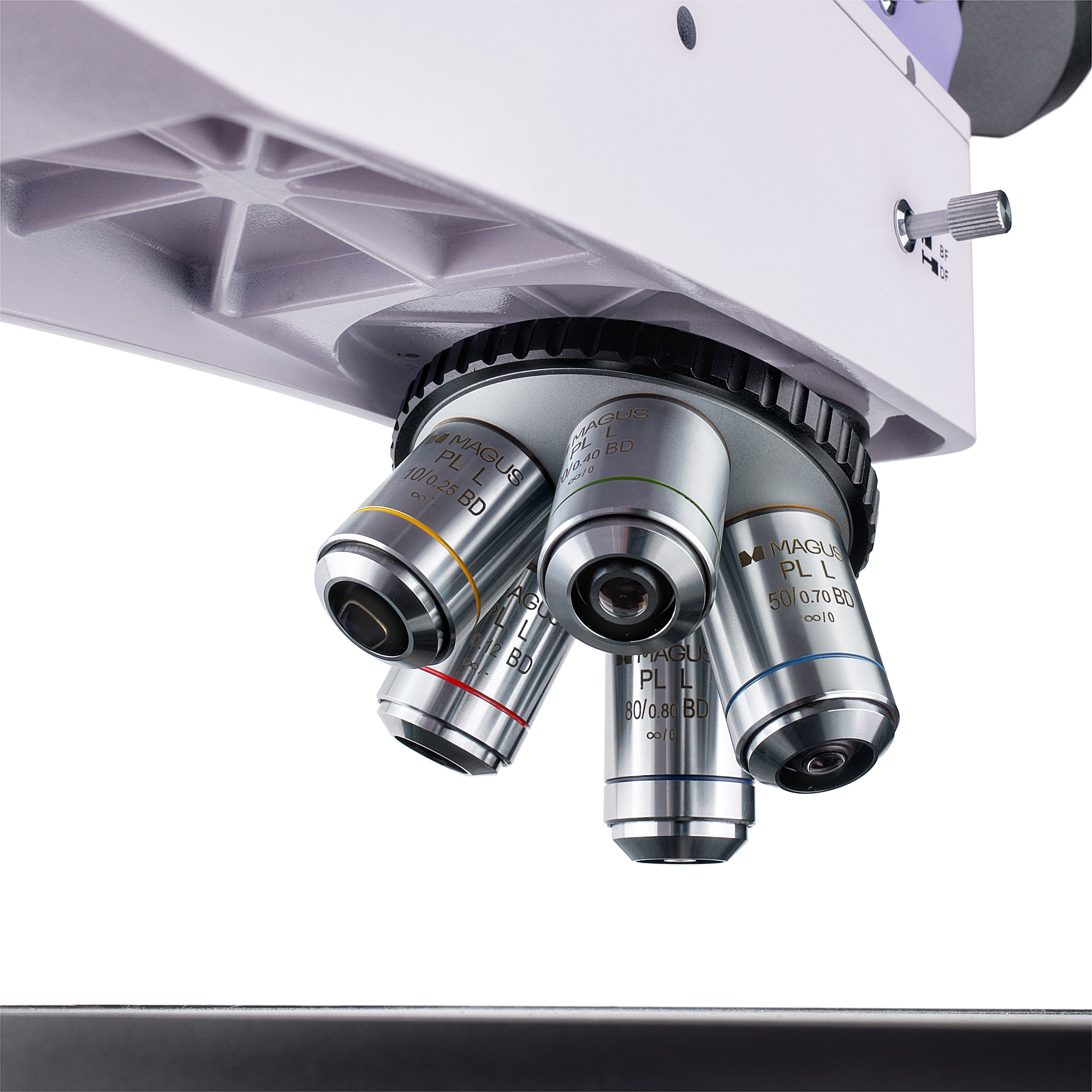

Obiektywy planarno-achromatyczne z oznaczeniem BD opracowano specjalnie do obserwacji mikroskopowych metodą jasnego i ciemnego pola. Mają one dużą odległość roboczą. Pięć z nich jest dołączonych do zestawu – po jednym do każdego gniazda miski rewolwerowej. W razie potrzeby wszystkie zamontowane obiektywy można szybko wymienić na obiektywy opcjonalne. Układ optyczny z korekcją do nieskończoności o powiększeniu od 50 do 800 razy. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.
Oświetlenie

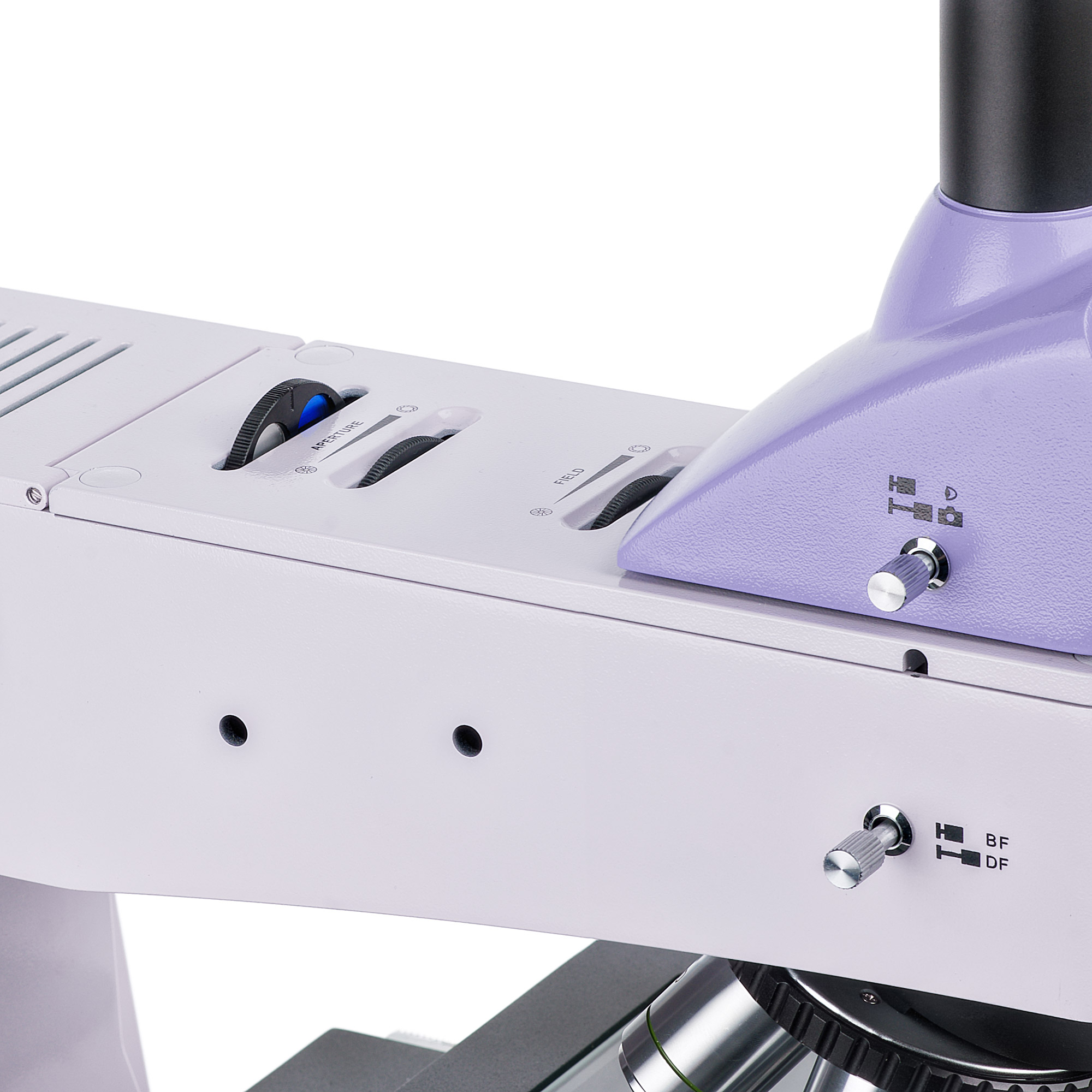

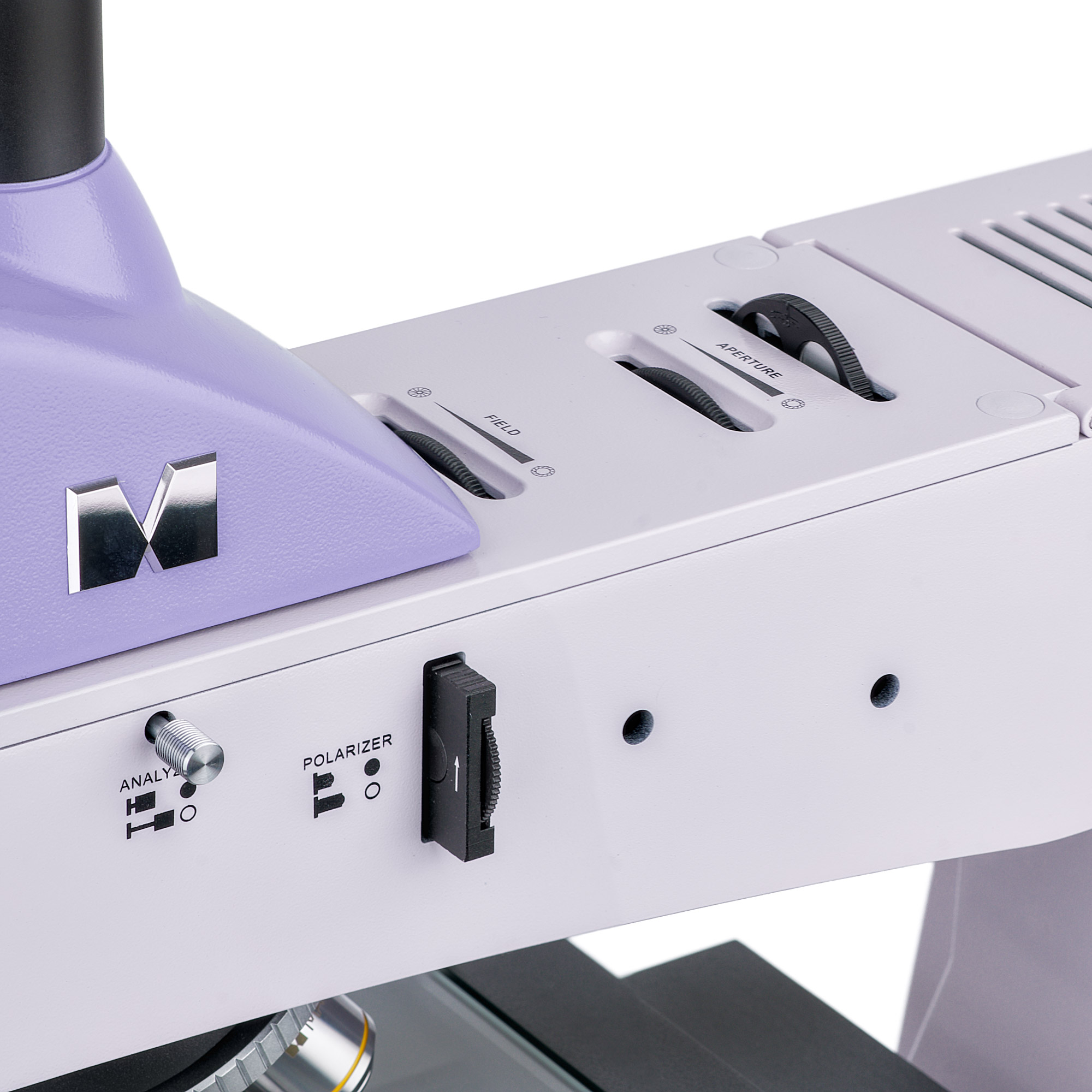

Układ oświetlenia ze źródłem światła odbitego opracowano tak, aby podczas wszystkich obserwacji uzyskać bardzo szczegółowy obraz, niezależnie od używanego typu obiektywu oraz techniki obserwacji mikroskopowych. Źródło oświetlenia to żarówka halogenowa o mocy 50 W, która generuje jasne i równomierne światło o ciepłej barwie. Do regulacji oświetlenia można zastosować metodę oświetlenia Köhlera. Dostępne są także filtry do regulacji odwzorowania kolorów oraz urządzenie polaryzacyjne (wbudowany analizator i wyjmowany polaryzator). Źródło oświetlenia, aperturę oraz przysłony pola można wycentrować. Układ oświetlenia zawiera również urządzenie do obserwacji metodą ciemnego pola.
Stolik i mechanizm regulacji ostrości

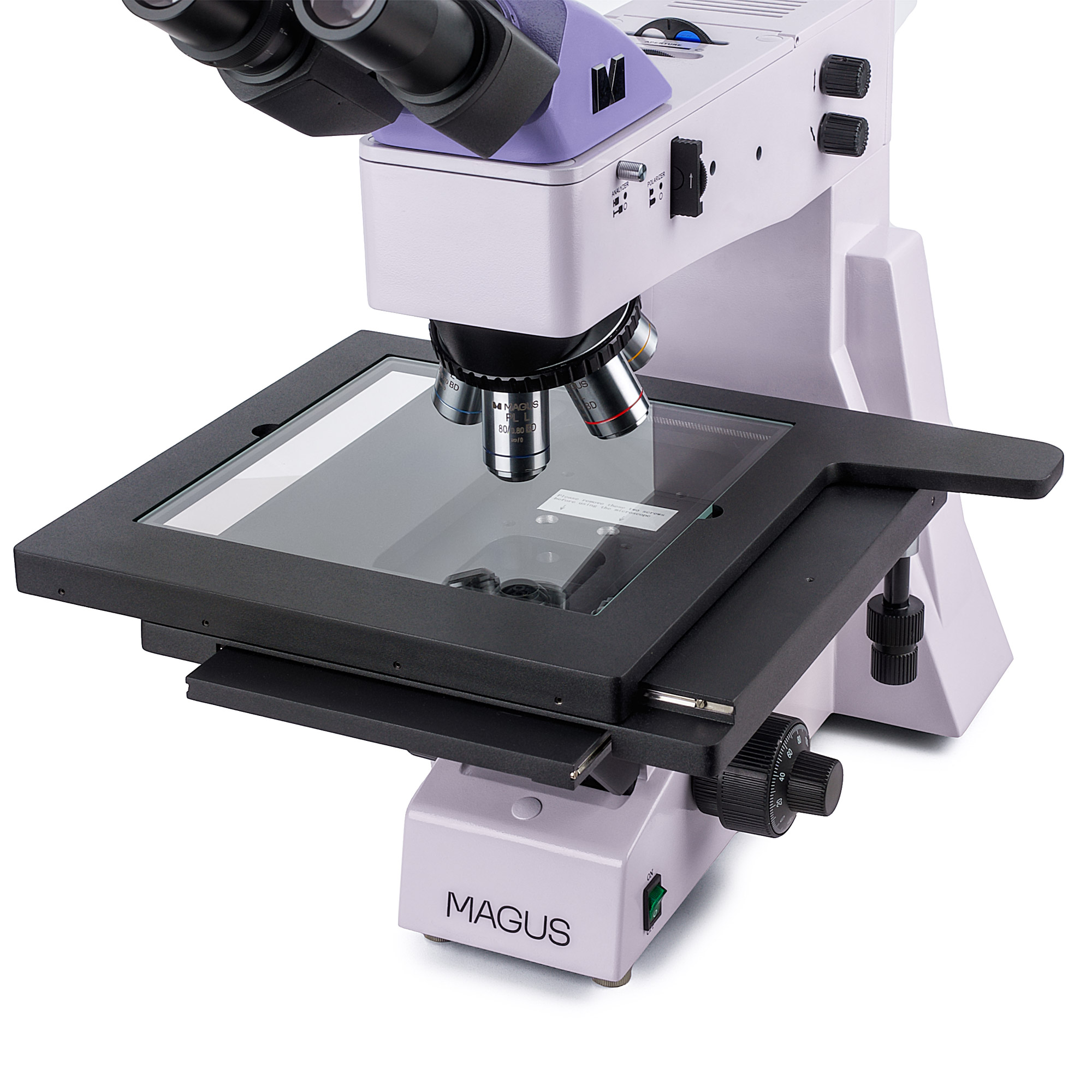

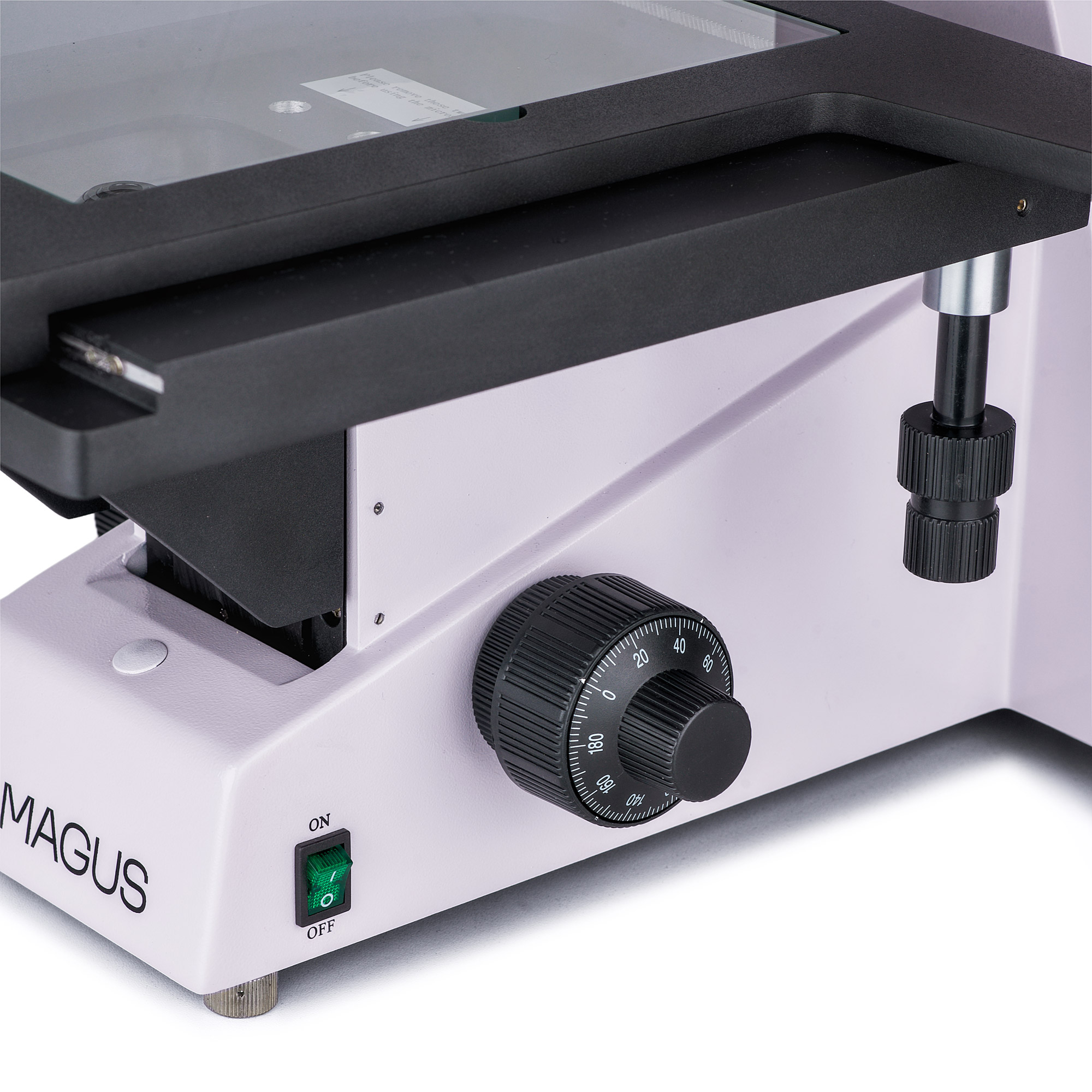

Specjalną cechą mikroskopu jest duży stolik o wymiarach 280×270 mm oraz o zakresie ruchu wynoszącym 204 mm wzdłuż osi X i Y. Ostrość reguluje się, obracając pokrętła regulacji zgrubnej i precyzyjnej. Wyróżniają się płynnym i niezawodnym działaniem, a zastosowana wartość skali precyzyjnej regulacji ostrości umożliwia dokładną pracę przy dużych powiększeniach. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła regulacji ostrości umieszczono w podstawie mikroskopu, dzięki czemu można przyjąć wygodną i zrelaksowaną pozycję. Można w ten sposób oprzeć dłonie na blacie stołu, zamiast trzymać je w powietrzu.
Akcesoria
Aby wykorzystać pełnię możliwości mikroskopu MAGUS Metal 650 BD, warto zakupić dodatkowe akcesoria: okulary, obiektywy o dużej odległości roboczej do obserwacji metodą jasnego i ciemnego pola, preparaty kalibracyjne oraz kamery cyfrowe.
Najważniejsze właściwości mikroskopu:
- Precyzyjna regulacja ostrości: wartość skali 0,7 µm; mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia
- Duży stolik do łatwego obserwowania długich i szerokich obiektów, duży zakres ruchu stolika wzdłuż dwóch osi
- Planarno-achromatyczny układ optyczny, głowica trójokularowa z kostką światłodzielną 100:0 i 0:100, trzecia tuba do montażu kamery
- Źródło oświetlenia, przysłony aperturowa i pola z możliwością centrowania, regulacja oświetlenia Köhlera, urządzenie do polaryzacji, zestaw kolorowych filtrów, techniki obserwacji mikroskopowych metodą ciemnego pola
- Źródło oświetlenia – żarówka halogenowa 50 W z zasilaniem 220 V i regulacją jasności
- Opcjonalne akcesoria
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień

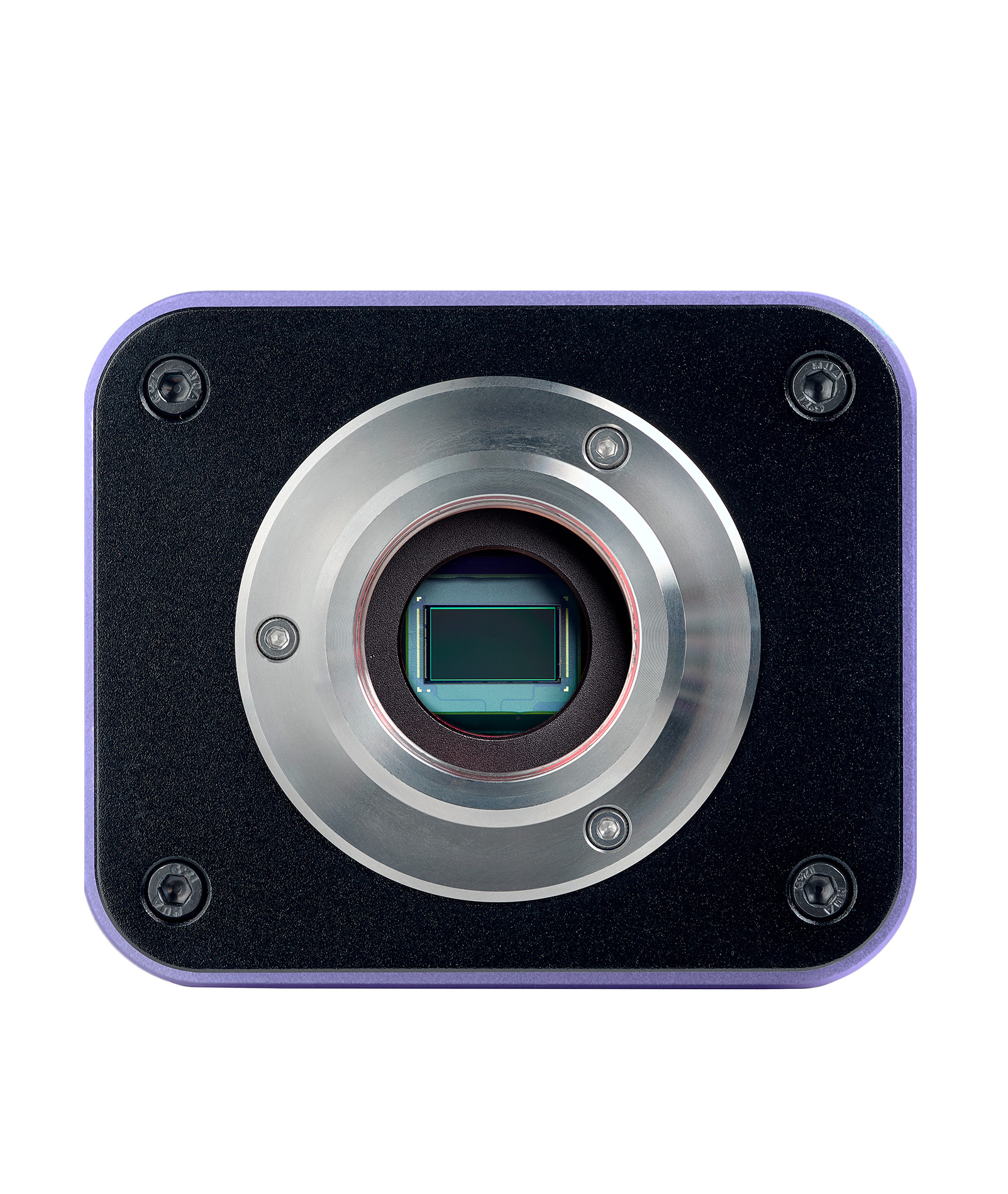

- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z gniazdem zasilania, oświetacz światłem odbitym, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD 0,8 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD 1,9 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD 0,4 mm
- Preparat kalibracyjny
