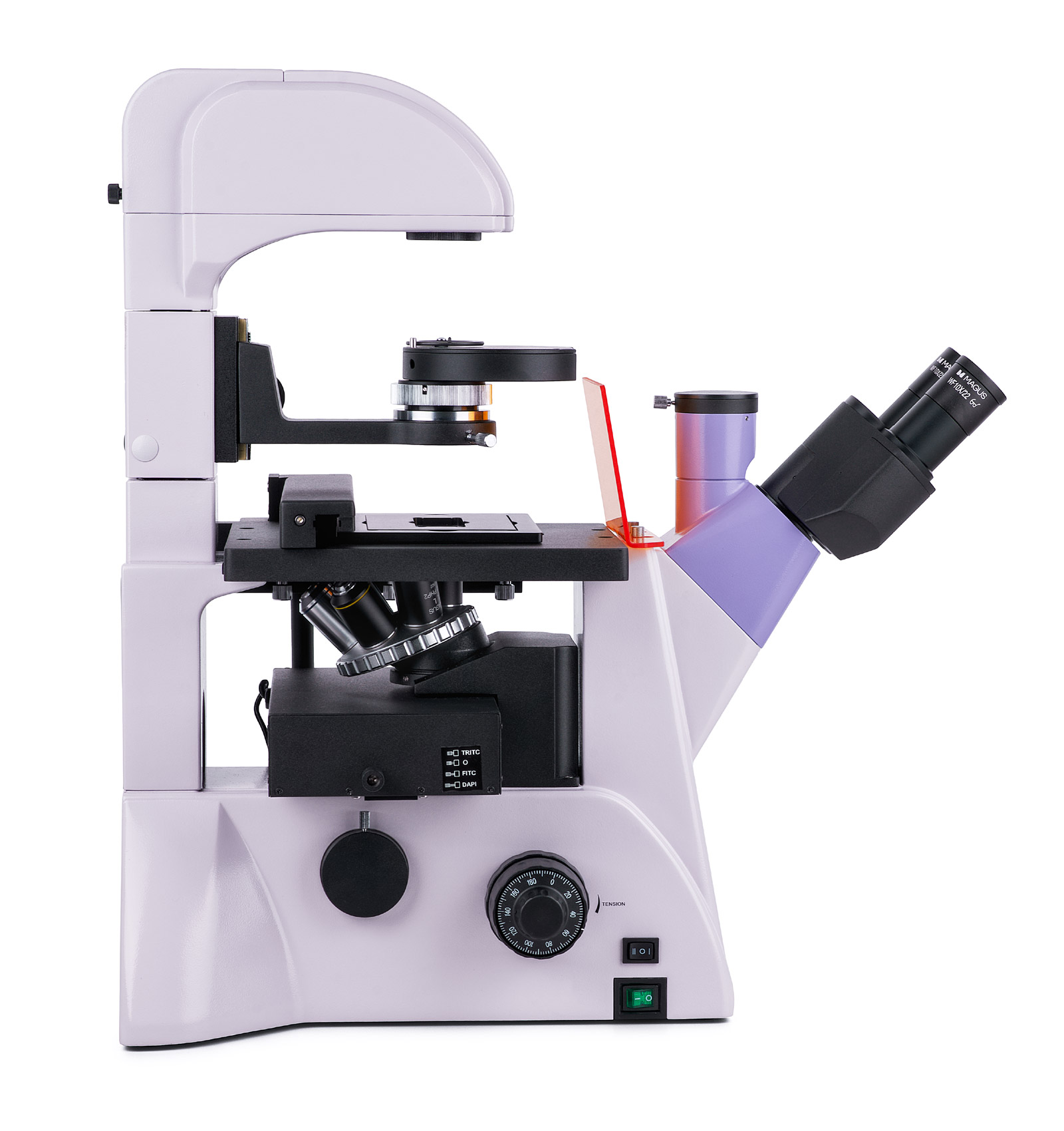

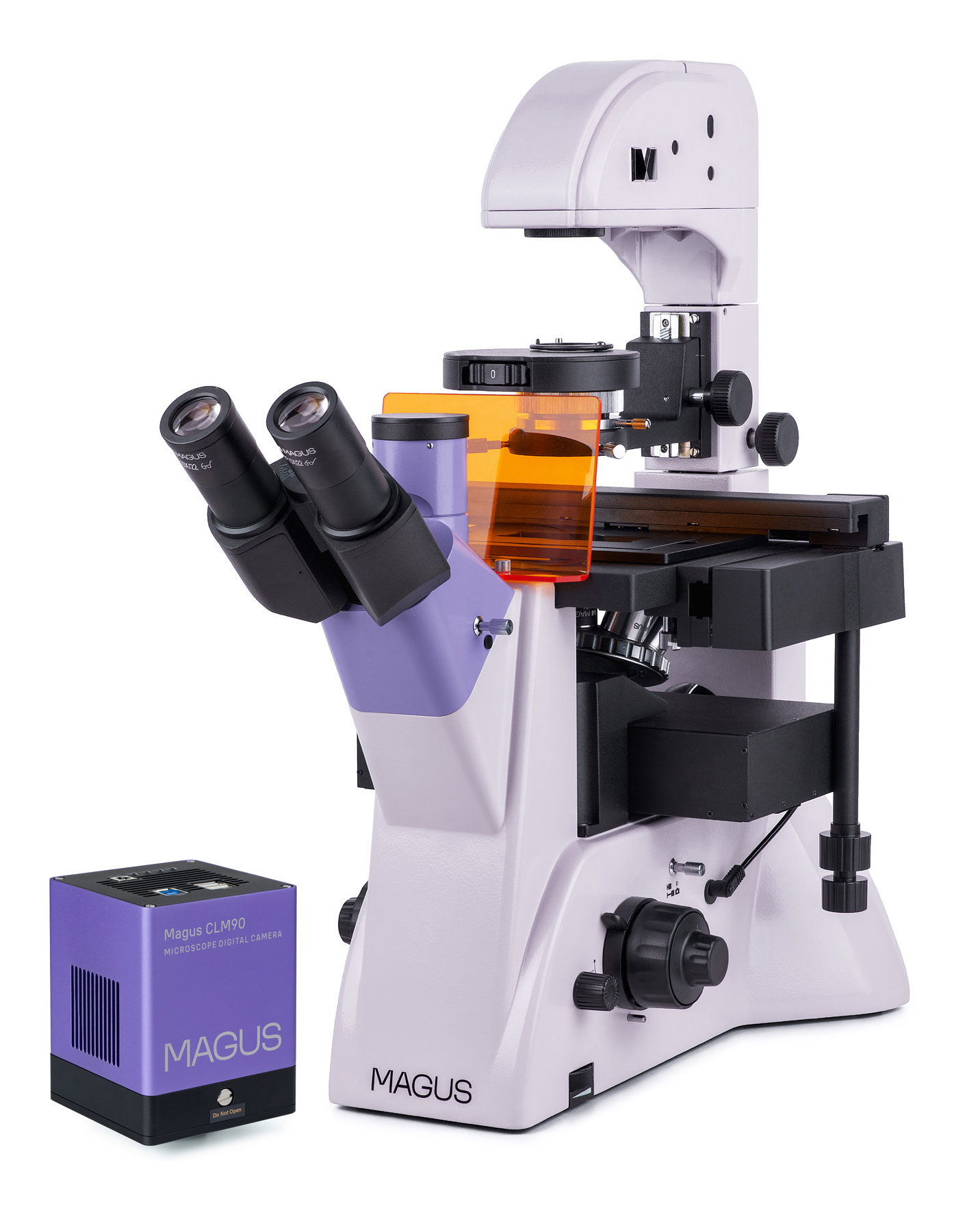

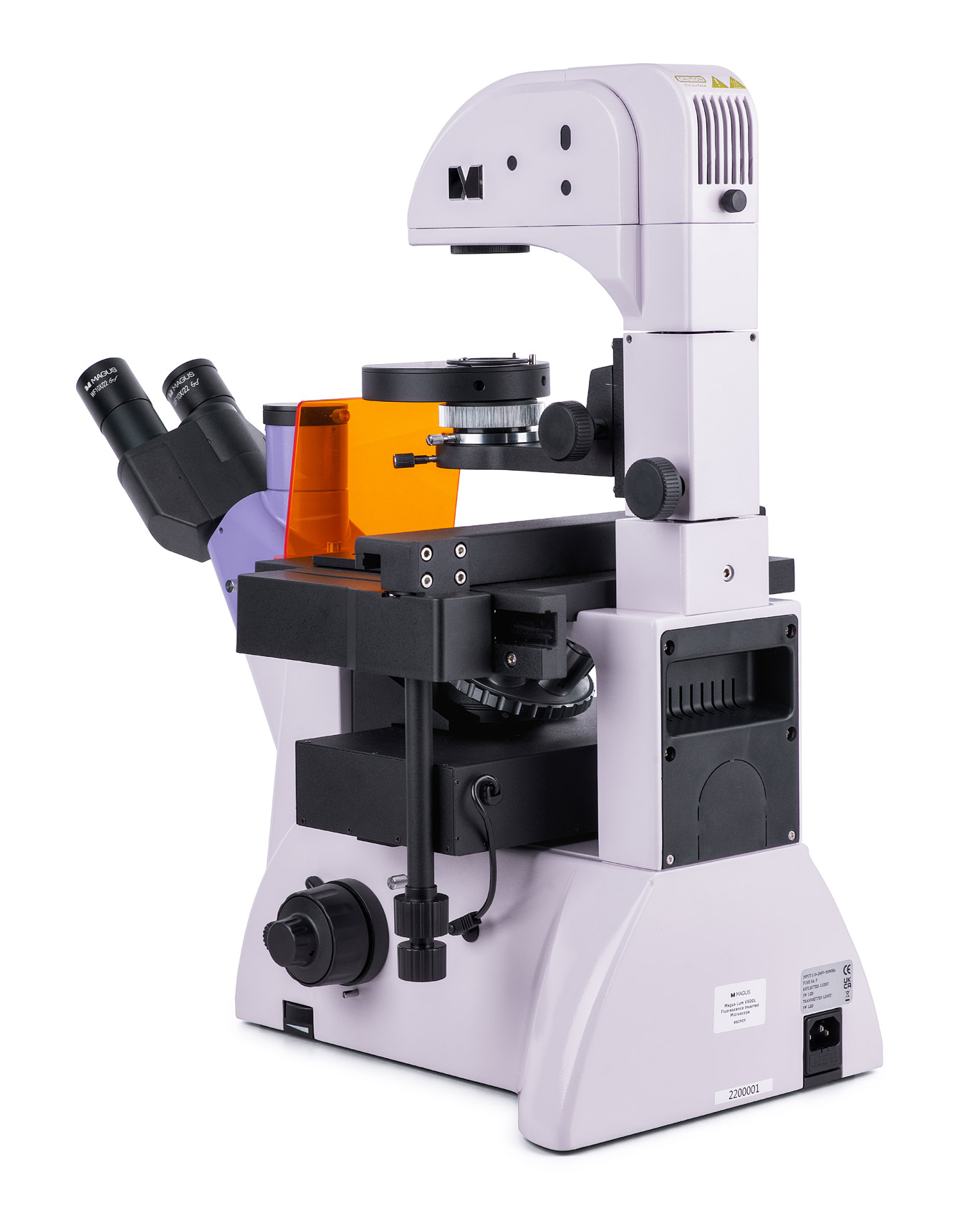

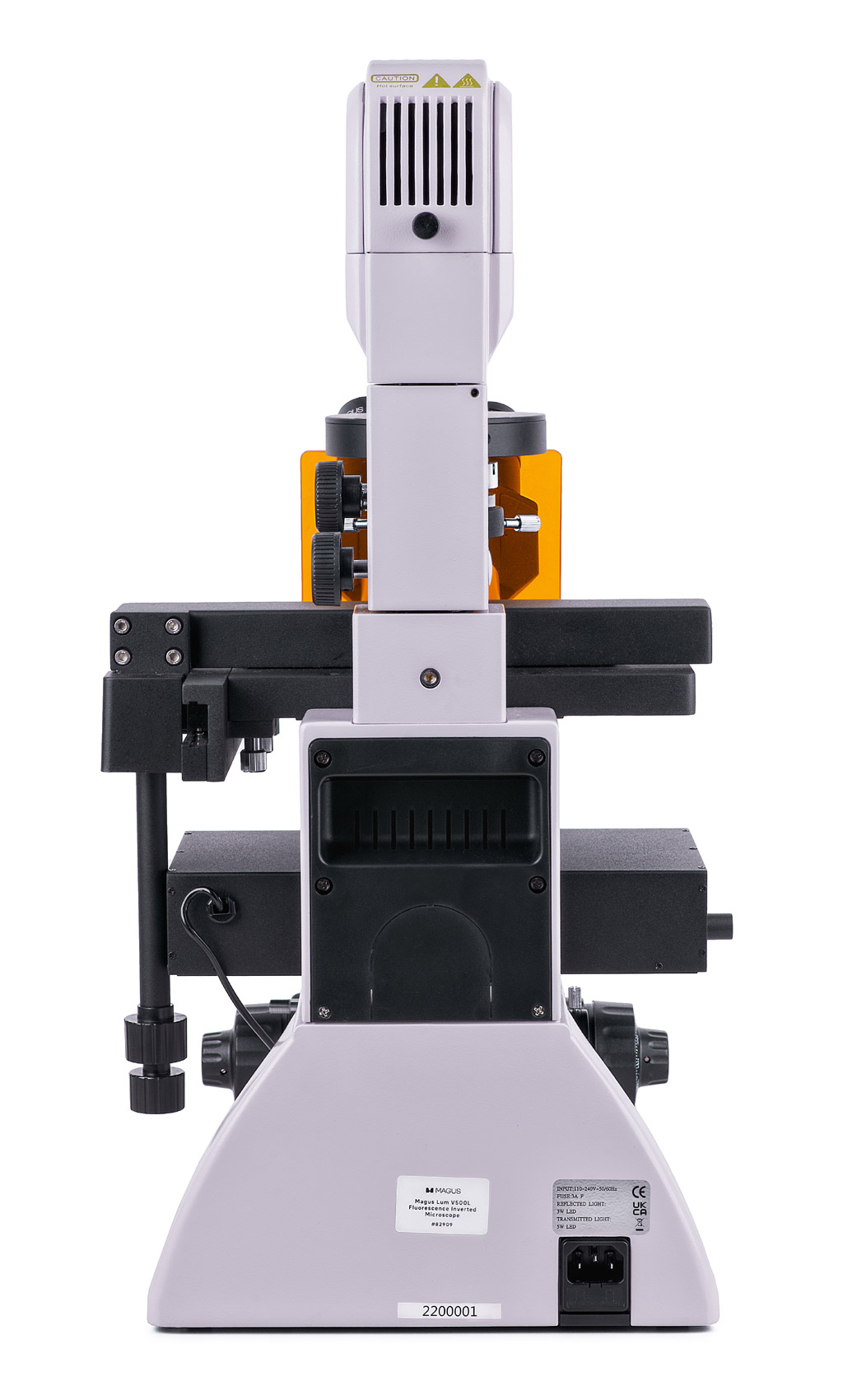

MAGUS Lum V500L to odwrócony mikroskop do mikroskopii fluorescencyjnej w świetle odbitym oraz mikroskopii jasnego pola i kontrastu fazowego w świetle przechodzącym. W mikroskopii fluorscencyjnej wykorzystywane są filtry fluorochromowe DAPI, FITC i TRITC. Odwrócona konstrukcja umożliwia badanie preparatów w naczyniach laboratoryjnych, takich jak szalki Petriego, kolby itp. Wysokość naczynia laboratoryjnego może wynosić 55 mm lub 165 mm, gdy stojak jest odchylony. Układ optyczny jest przeznaczony do pracy z naczyniami laboratoryjnymi o grubości dna 1,2 mm. Mikroskop jest idealny do badań naukowych i rutynowych prac laboratoryjnych. Można go również stosować do celów edukacyjnych.
Kamera cyfrowa

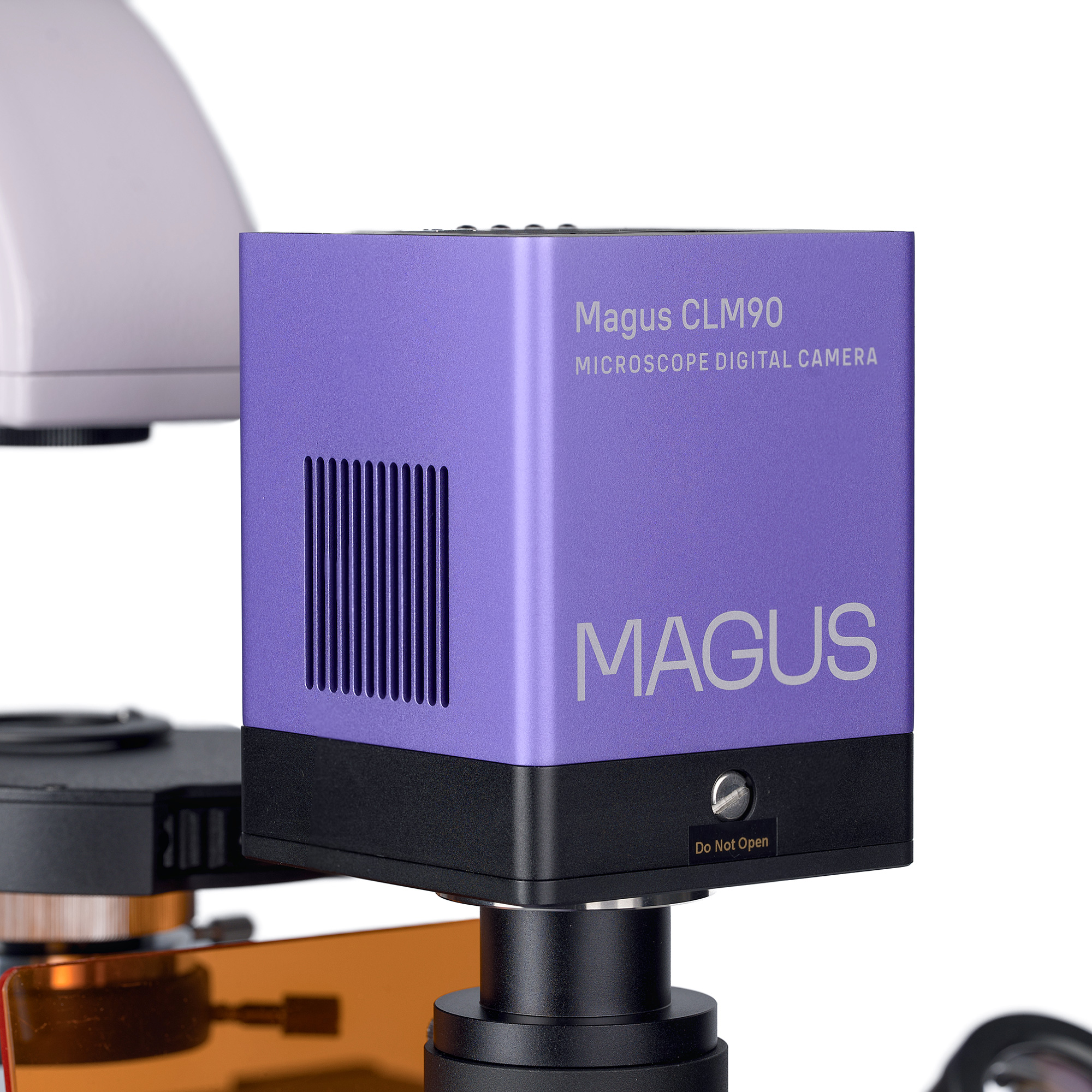

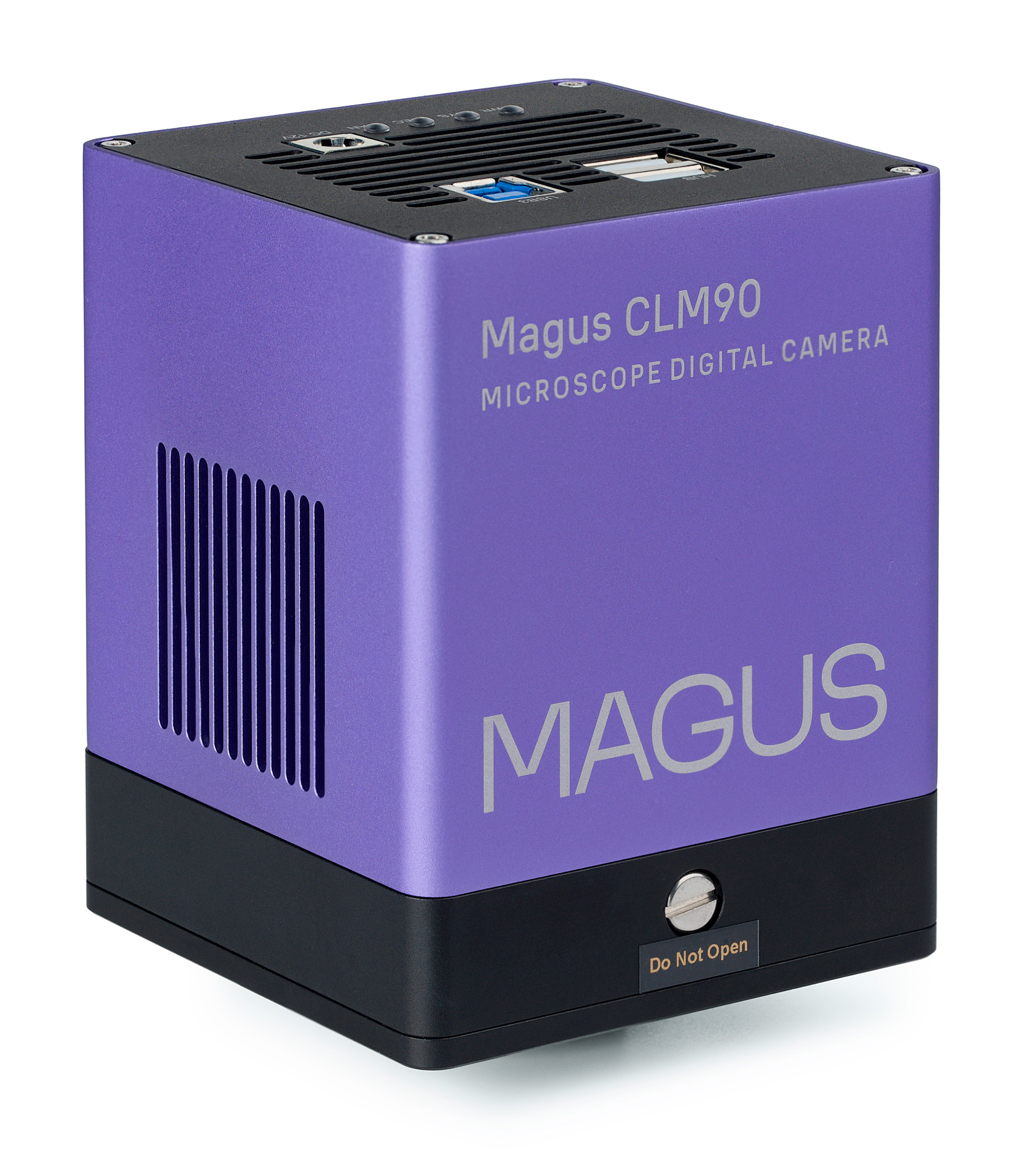

Kamera cyfrowa MAGUS CLM90 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 7,1 Mpix i zapewnia realistyczne obrazy w rozdzielczości 3200×2200 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły.
Wideo jest nagrywane z prędkością 51,3 kl./s lub 133,8 kl./s w zależności od rozdzielczości. Obraz jest płynny; ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji na zajęciach.

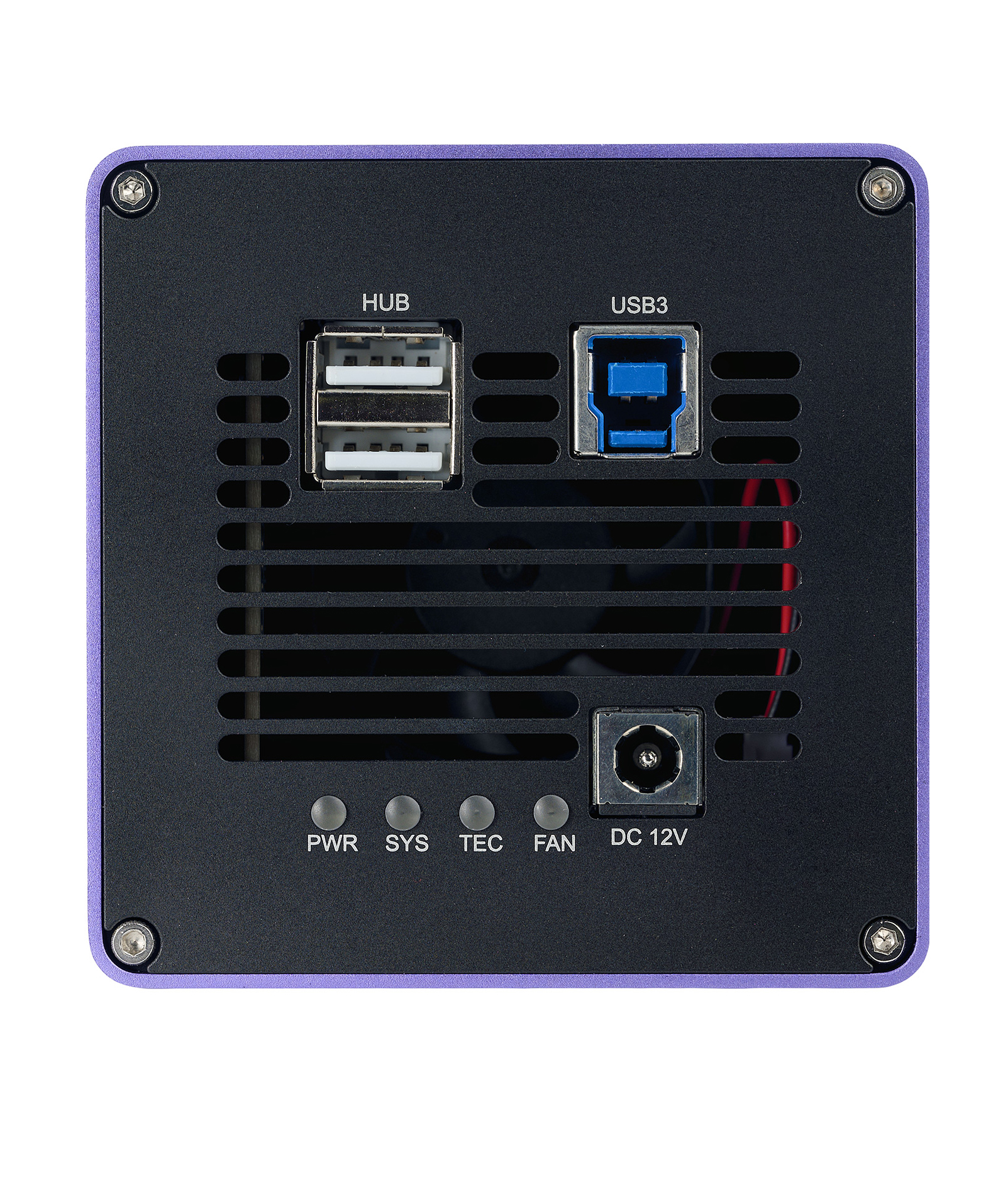

Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.
Układ optyczny

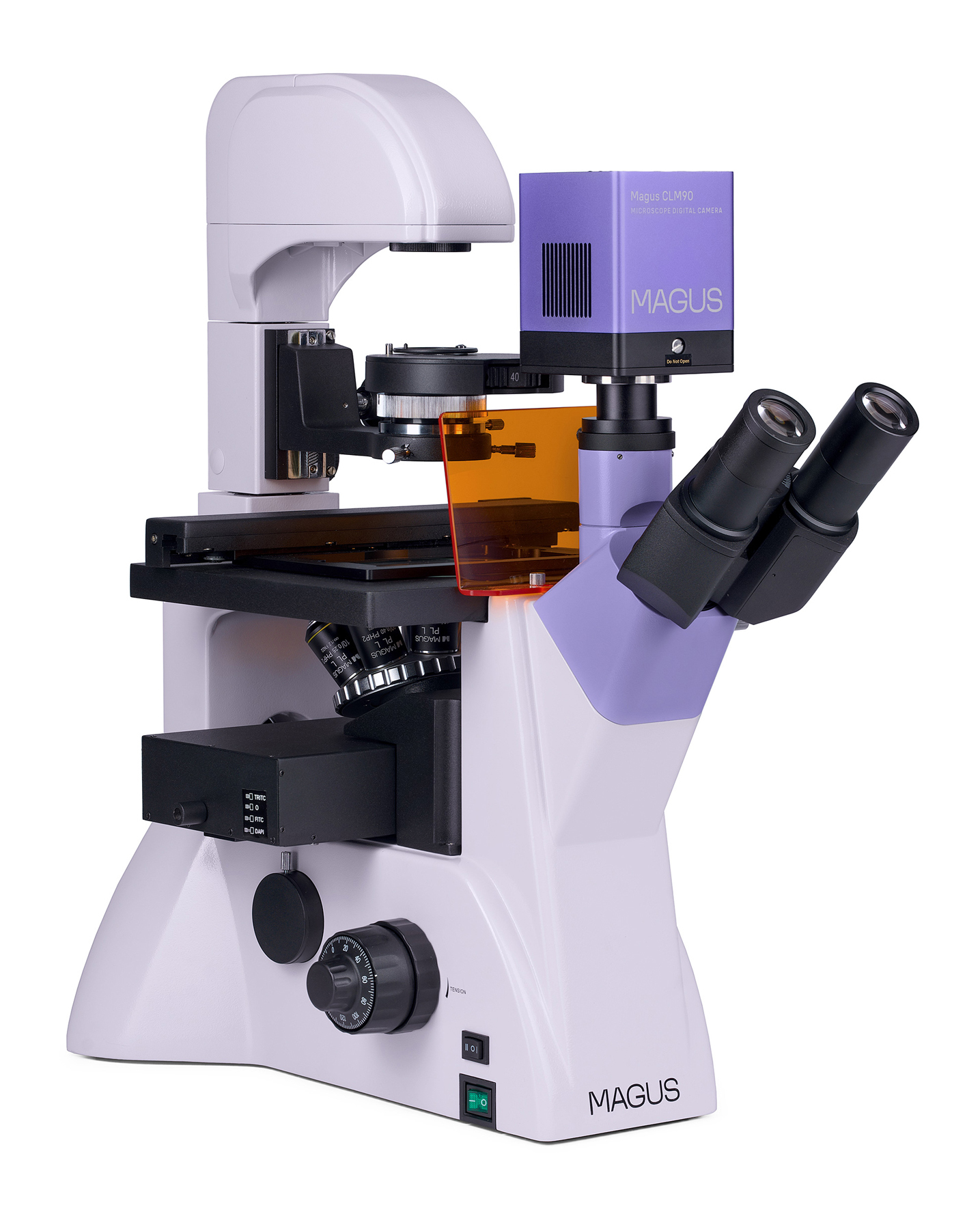

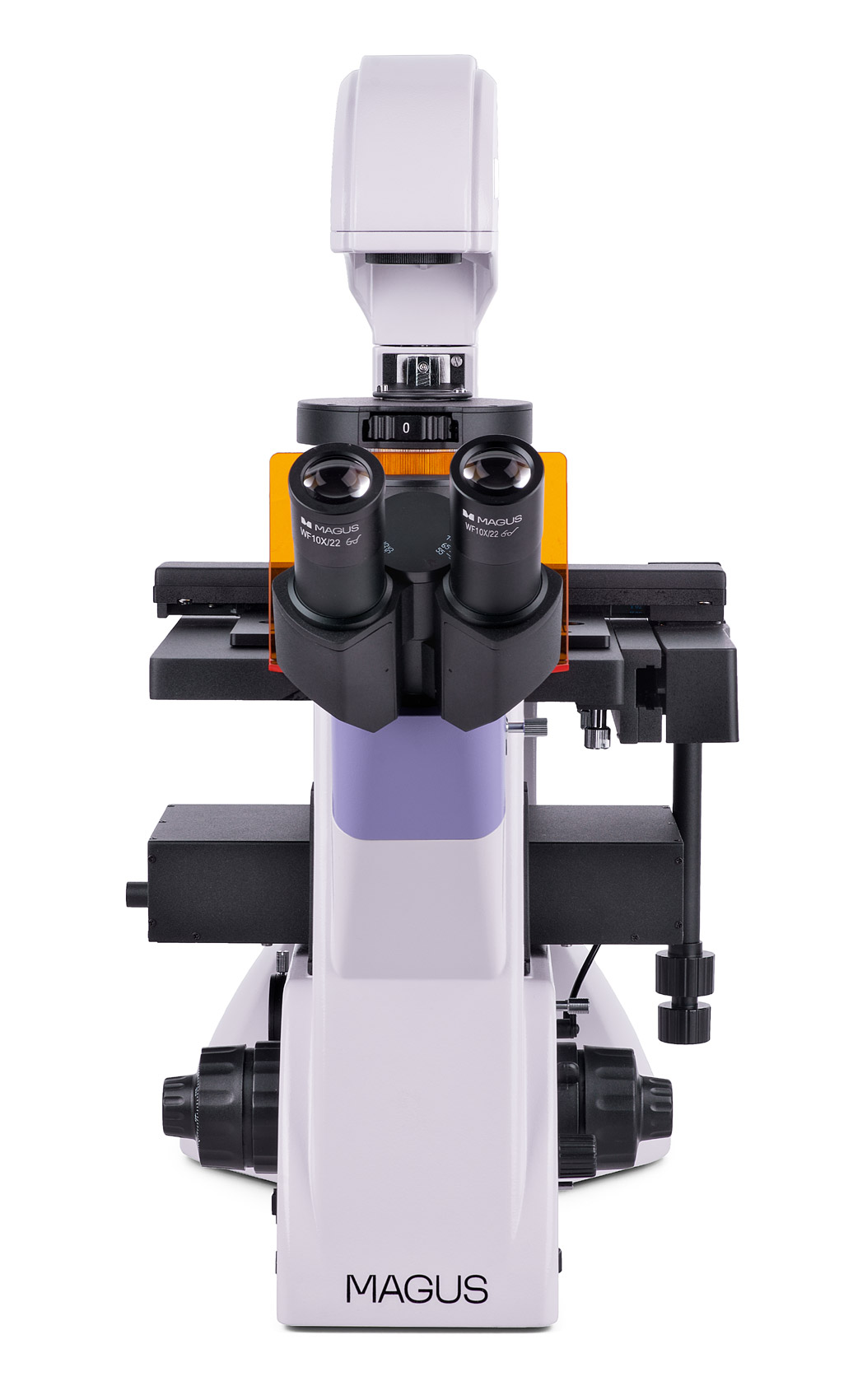

Dwie opcje montażu kamery cyfrowej i monitora: tuba głowicy trójokularowej służy do montażu monitora (brak w zestawie), a boczne gniazdo na korpusie służy do montażu kamery cyfrowej (brak w zestawie). Przyrząd ma również dzielnik wiązki: 100/0 lub 0/100 (korpus) i 100/0 lub 50/50 (głowica trójokularowa). Nachylenie tuby okularu pod kątem 45° pozwala prowadzić obserwacje, zachowując maksymalną wygodę. Podczas montażu mikroskopu użytkownik może obracać tuby okularów o 180°.

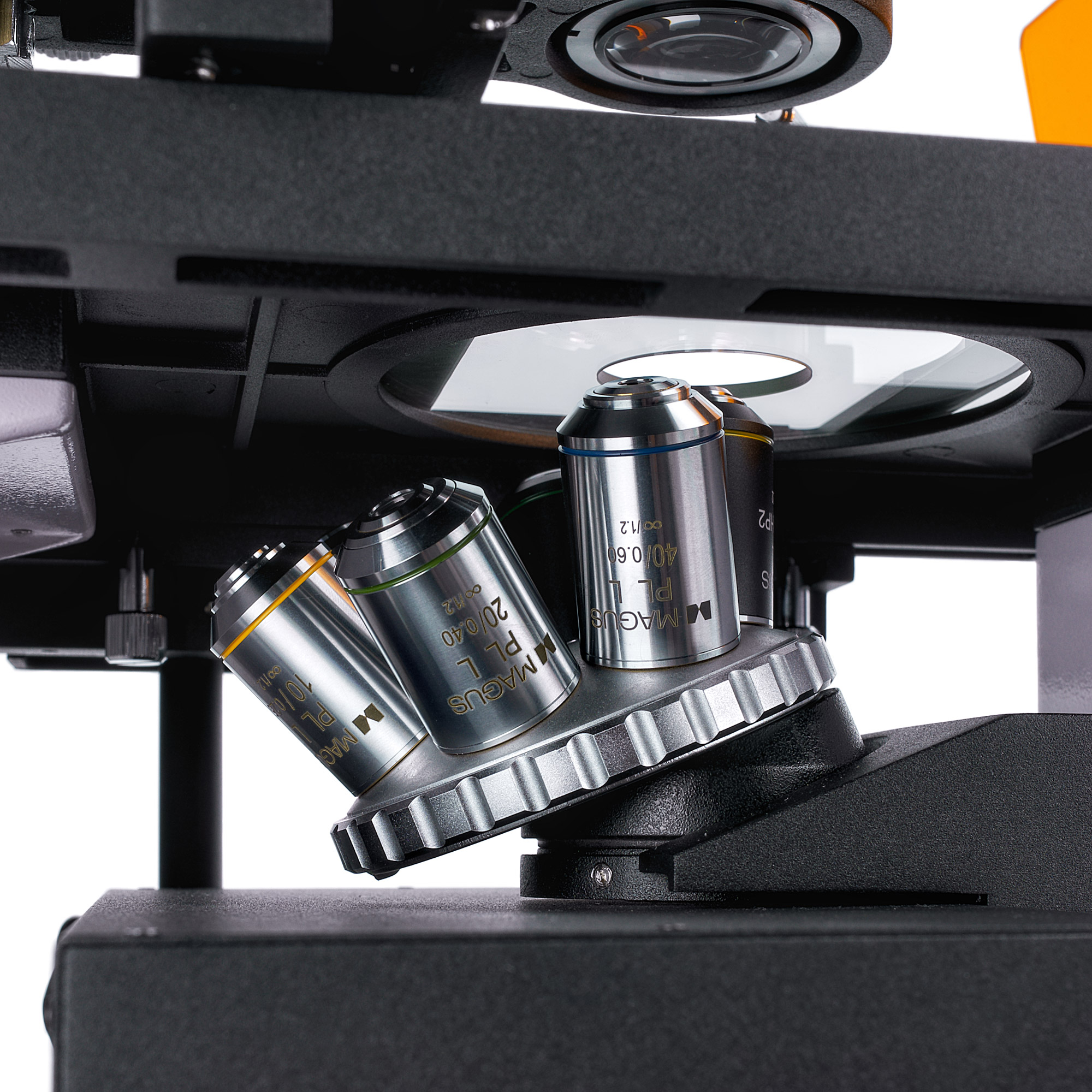

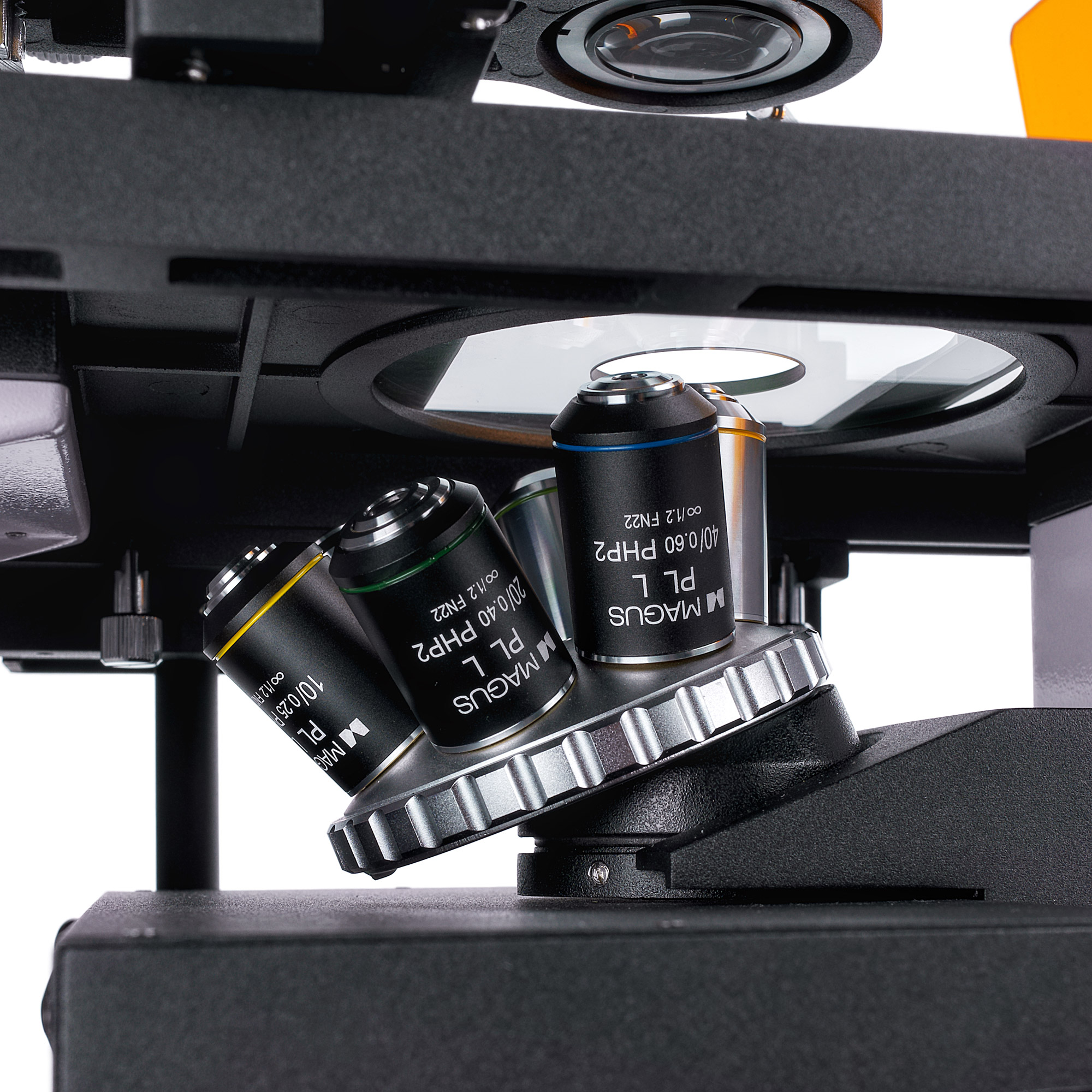

Zestaw zawiera sześć obiektywów planarno-achromatycznych: trzy z nich do mikroskopii jasnego pola i mikroskopii fluorescencyjnej, a trzy pozostałe do mikroskopii kontrastu fazowego. Mają one korekcję nieskończoności i dużą odległość roboczą. Miska rewolwerowa ma sześć gniazd do montażu obiektywów. Miska rewolwerowa jest umieszczona na stojaku pod stolikiem.
Oświetlenie
Źródłem wzbudzenia fluorescencji jest dioda LED o mocy 5 W i żywotności 50 000 godzin bez konieczności wymiany. Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC. Oświetlenie LED jest bardziej energooszczędne i łatwiejsze w utrzymaniu niż oświetlenie rtęciowe, dlatego jest zalecane do stosowania na uniwersytetach. Oświetlenie LED zapewnia spójność kolorów. Diody LED szybko włączają się i wyłączają i nie przegrzewają się podczas długich godzin pracy.
Źródłem światła przechodzącego jest również dioda LED o mocy 5 W. Jest ona wystarczająco jasna do prowadzenia obserwacji techniką mikroskopii jasnego pola i kontrastu fazowego z każdym obiektywem.
Zarówno światło przechodzące, jak i odbite, można regulować zgodnie z metodą Köhlera. Pozwala to na osiągnięcie maksymalnej granicy rozdzielczości dla każdego obiektywu i uzyskanie wyraźnego, ostrego obrazu bez artefaktów i zaciemnień na krawędziach.

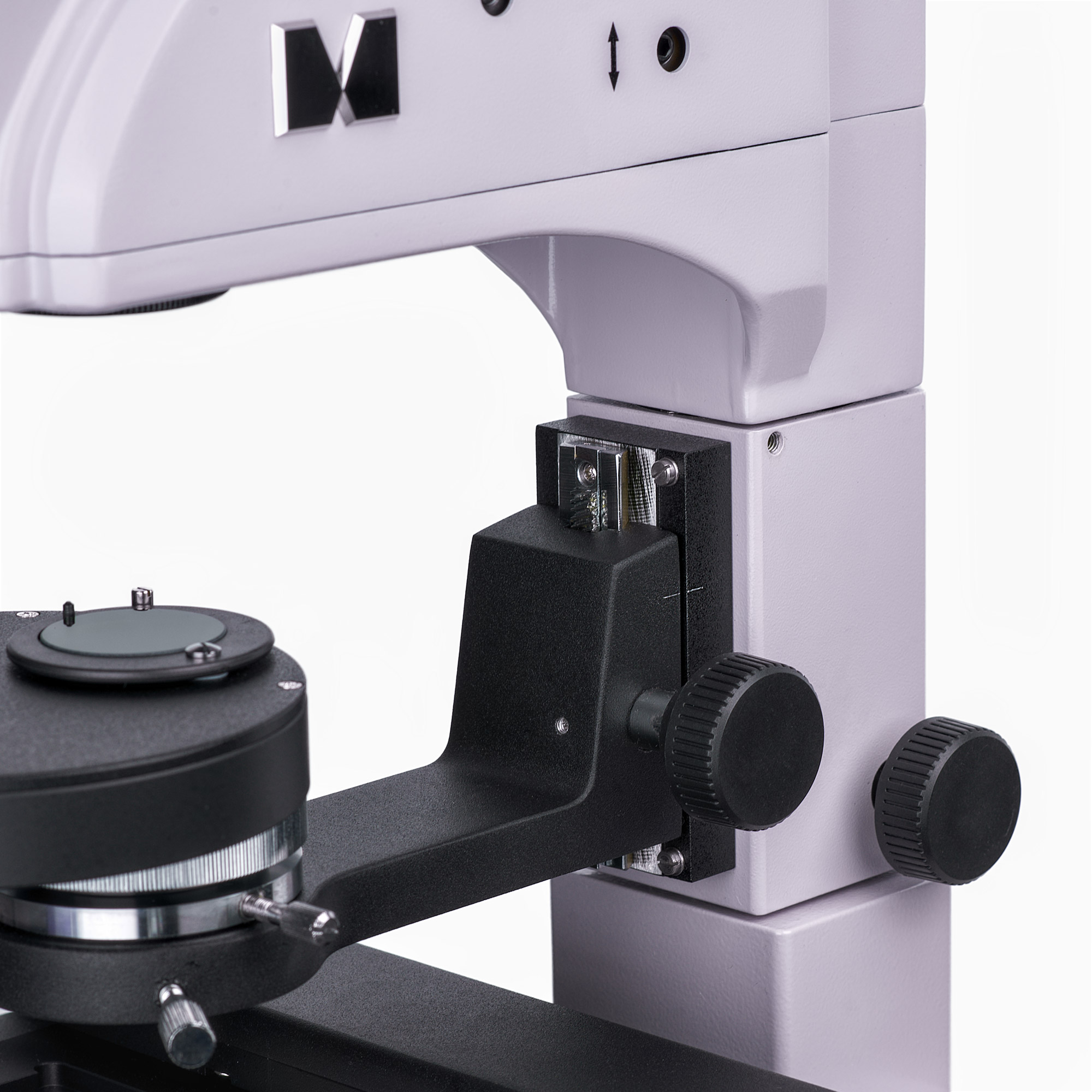

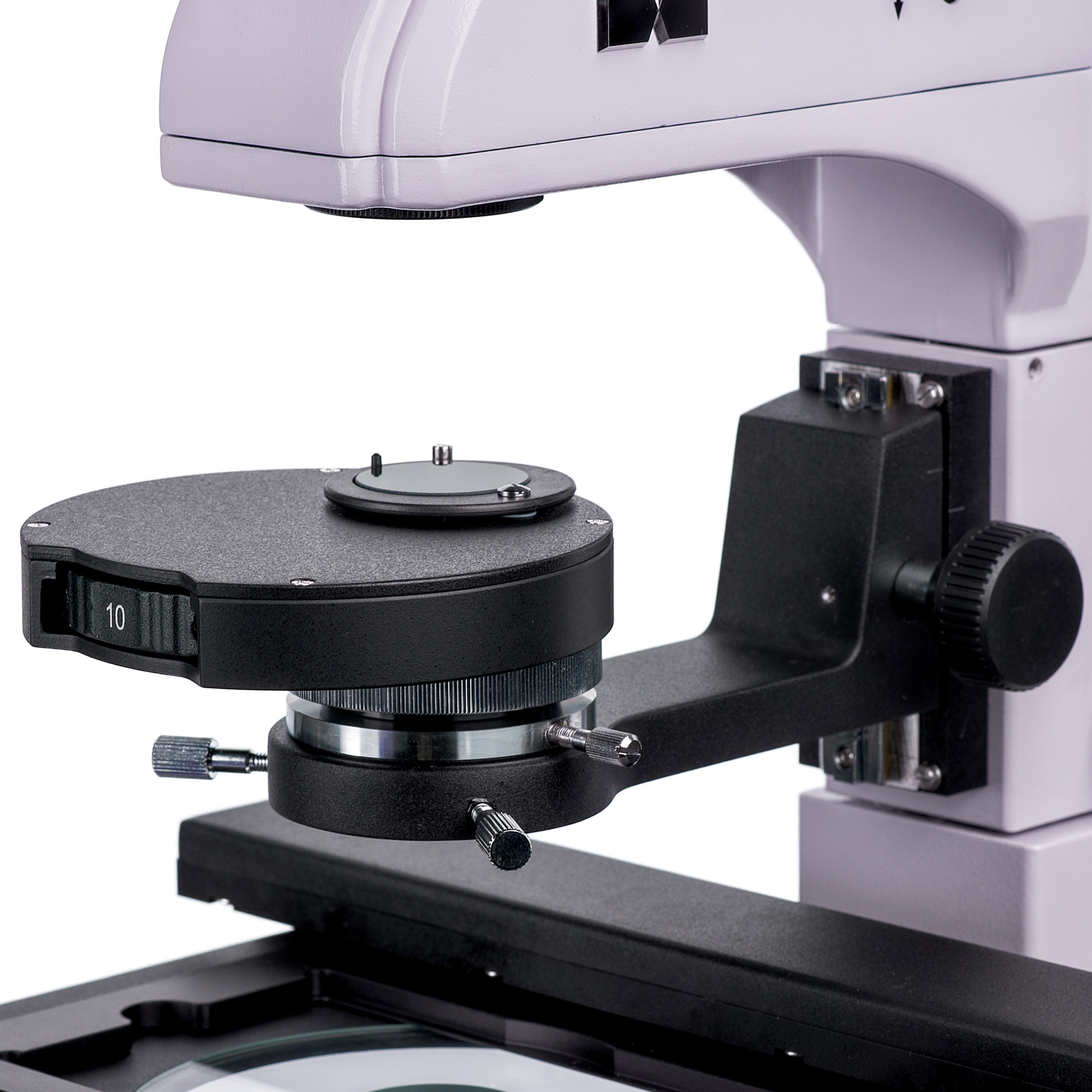

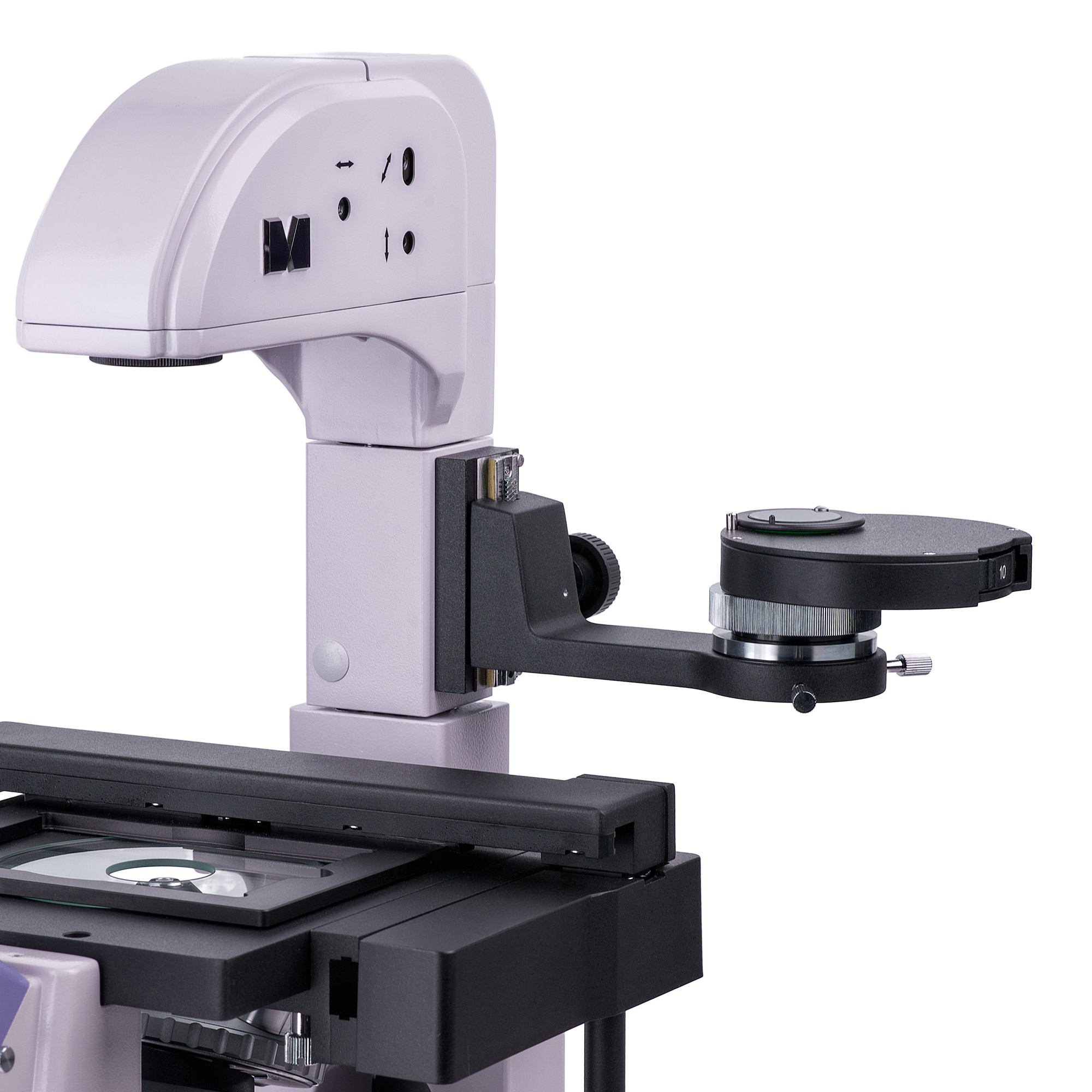

Mikroskop jest wyposażony w kondensor kontrastowo-fazowy: trzy gniazda są przeznaczone do obiektywów fazowych o powiększeniach 10x, 20x i 40x, a czwarte gniazdo służy do mikroskopii jasnego pola. Pierścienie fazowe można wyśrodkować. Obracając pokrętło, można przełączać się między technikami obserwacji mikroskopowych.
Stolik i mechanizm regulacji ostrości

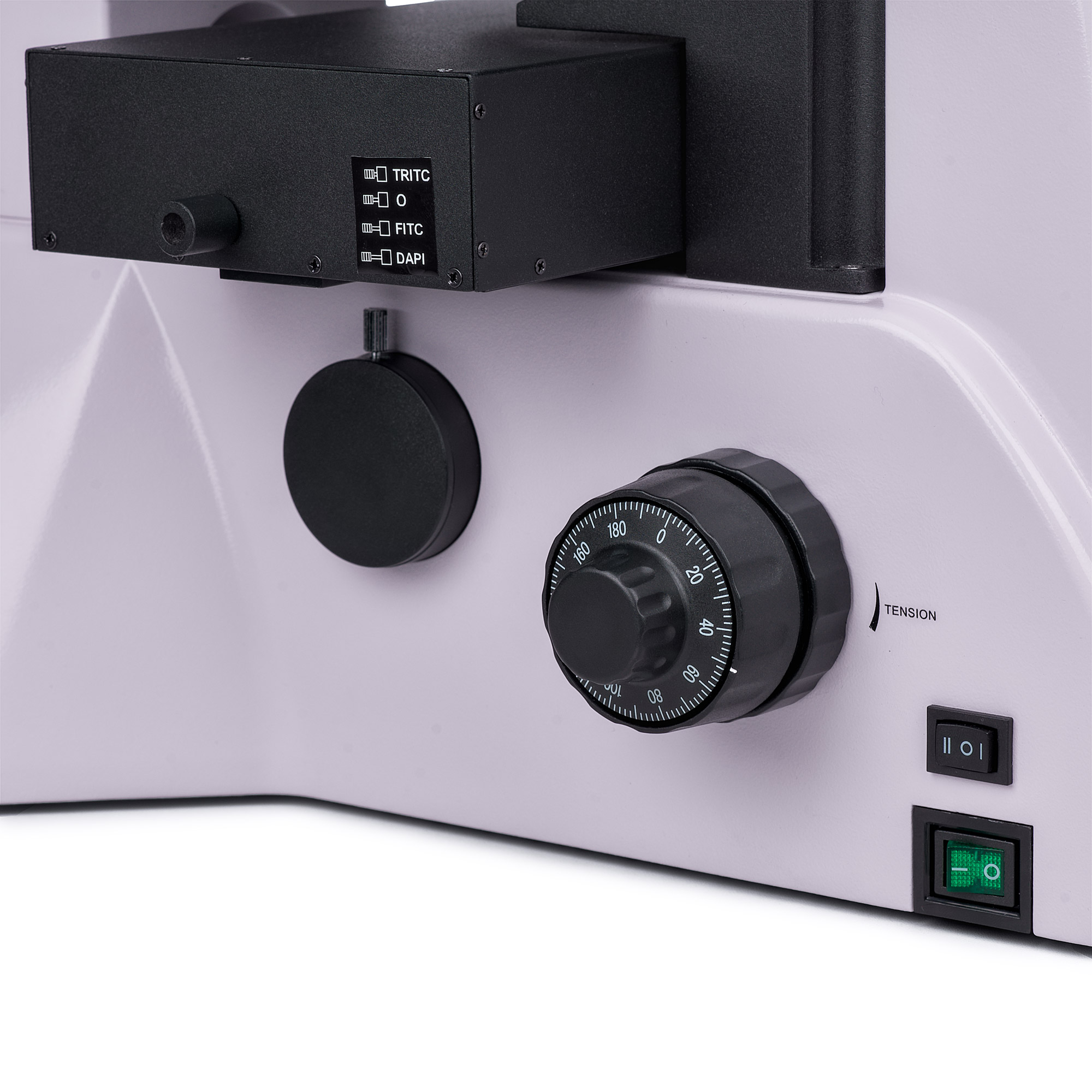

Stały stolik ma mechaniczne mocowanie do przesuwania naczyń laboratoryjnych oraz trzy uchwyty do preparatów o różnych rozmiarach. Naczynia laboratoryjne można przesuwać w dwóch wzajemnie prostopadłych kierunkach w płaszczyźnie poziomej. W mikroskopie zastosowano mechanizm zgrubnej i precyzyjnej regulacji ostrości. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła są ergonomicznie zaprojektowane, aby umożliwić użytkownikowi utrzymanie zrelaksowanej postawy podczas pracy.
Akcesoria
Mikroskop można wyposażyć w dodatkowe okulary, preparaty kalibracyjne lub kamerę cyfrową z serii akcesoriów MAGUS.
Najważniejsze właściwości mikroskopu:
- Odwrócona konstrukcja do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna 1,2 mm i preparatów o wysokości do 55 mm, a także do 165 mm wysokości po odchyleniu stojaka
- Techniki obserwacji mikroskopowych: fluorescencja (w świetle odbitym), jasne pole i kontrast fazowy (w świetle przechodzącym)
- Konfiguracja oświetlenia Köhlera w świetle przechodzącym i odbitym; źródło oświetlenia: trwałe diody LED o mocy 5 W bez konieczności wymiany
- Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC
- Kondensor kontrastowo-fazowy umożliwiający szybką i wygodną zmianę techniki obserwacji mikroskopowych
- Głowica trójokularowa; dwie opcje montażu kamery lub monitora: dzielnik wiązki 100/0 lub 0/100 (na korpusie), dzielnik wiązki 100/0 lub 50/50 (na głowicy)
Najważniejsze właściwości kamery:
- Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4x, 10x, 20x i 40x
- Rozdzielczość 7,1 Mpix: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
- 51,3 kl./s i 133,8 kl./s w rozdzielczości 3200×2200 pikseli i 1584×1100 pikseli do obserwacji ruchomych obiektów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
- Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szum termiczny, dlatego podczas robienia zdjęć można stosować długi czas naświetlania
- Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów

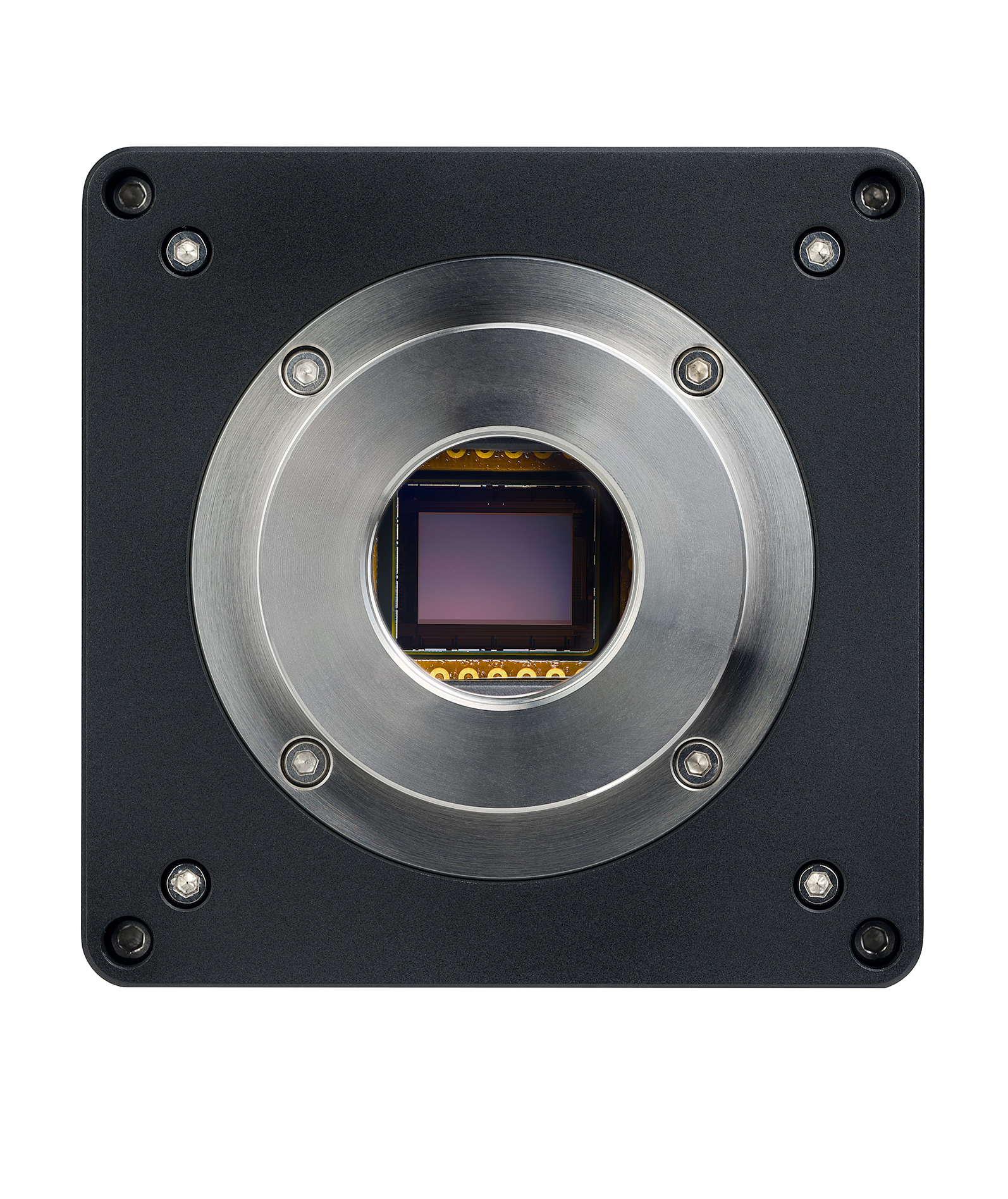

- Podświetlana matryca monochromatyczna CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
- Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CLM90 (kamera cyfrowa, przewód USB, Adapter 12 V, 3 A, futerał, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z wbudowanym gniazdem zasilania, oświetlacz światłem odbitym, oświetlacz światłem przechodzącym, kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 faza WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD: 3,5 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Osłona UV
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Preparat kalibracyjny
