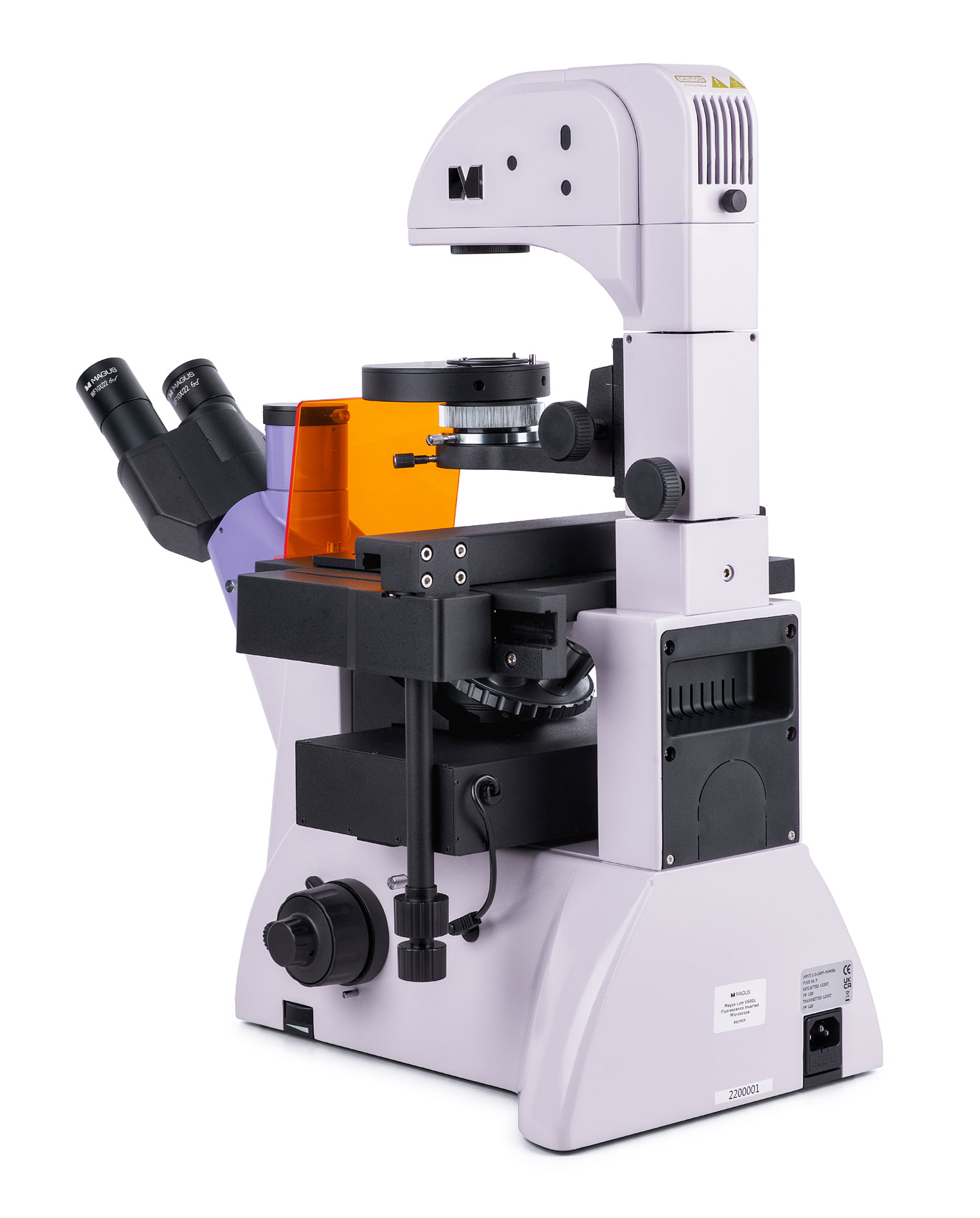

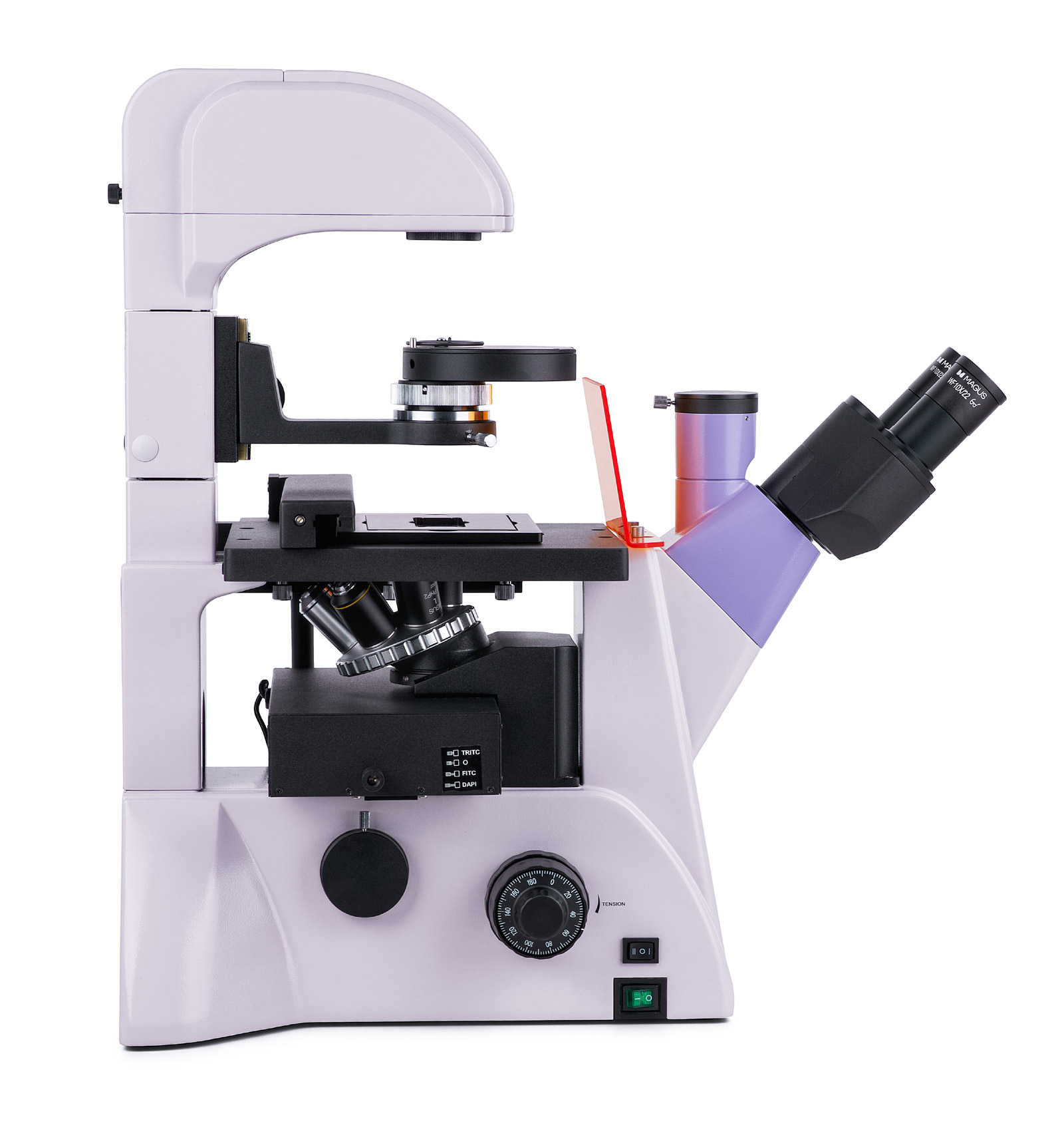

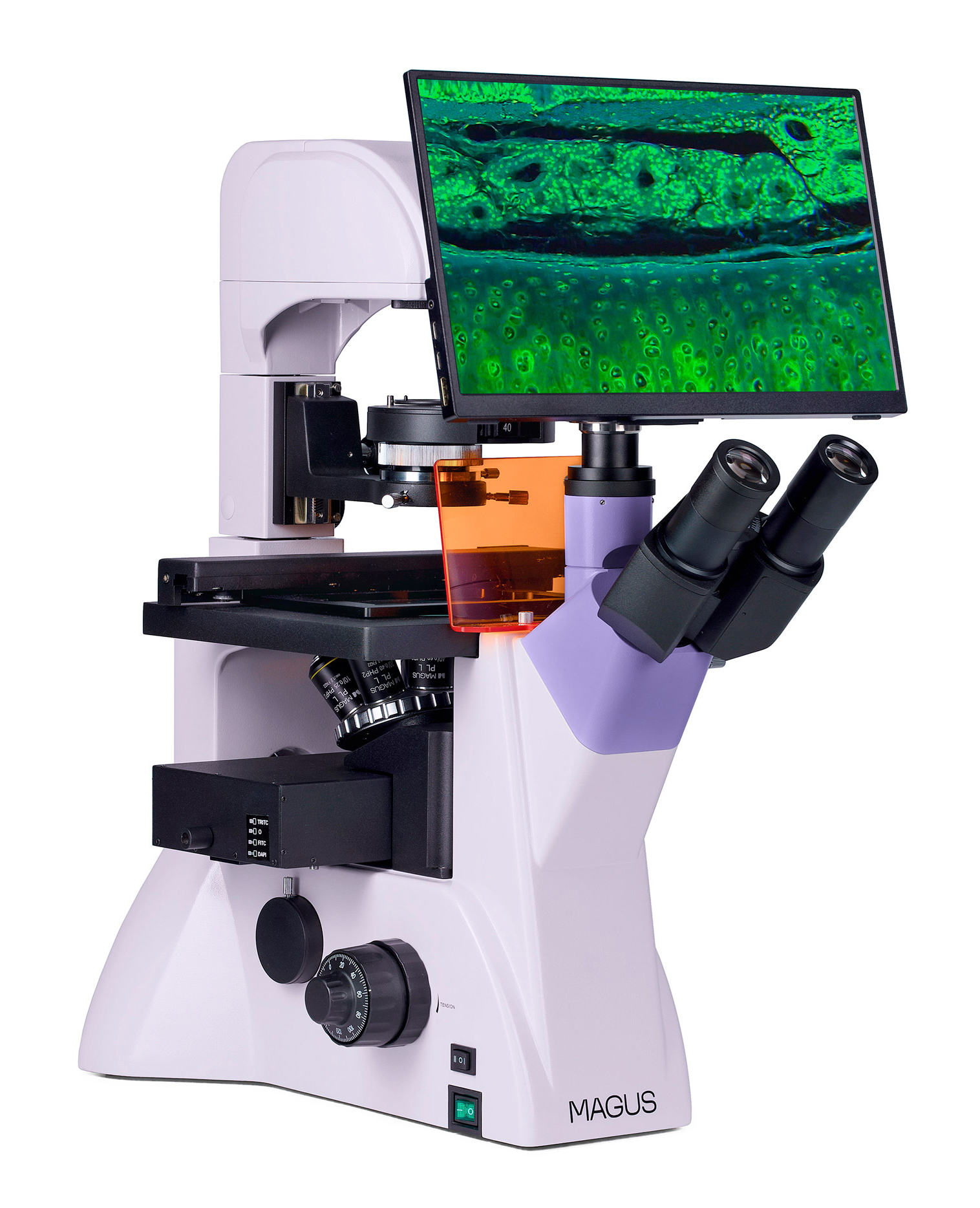

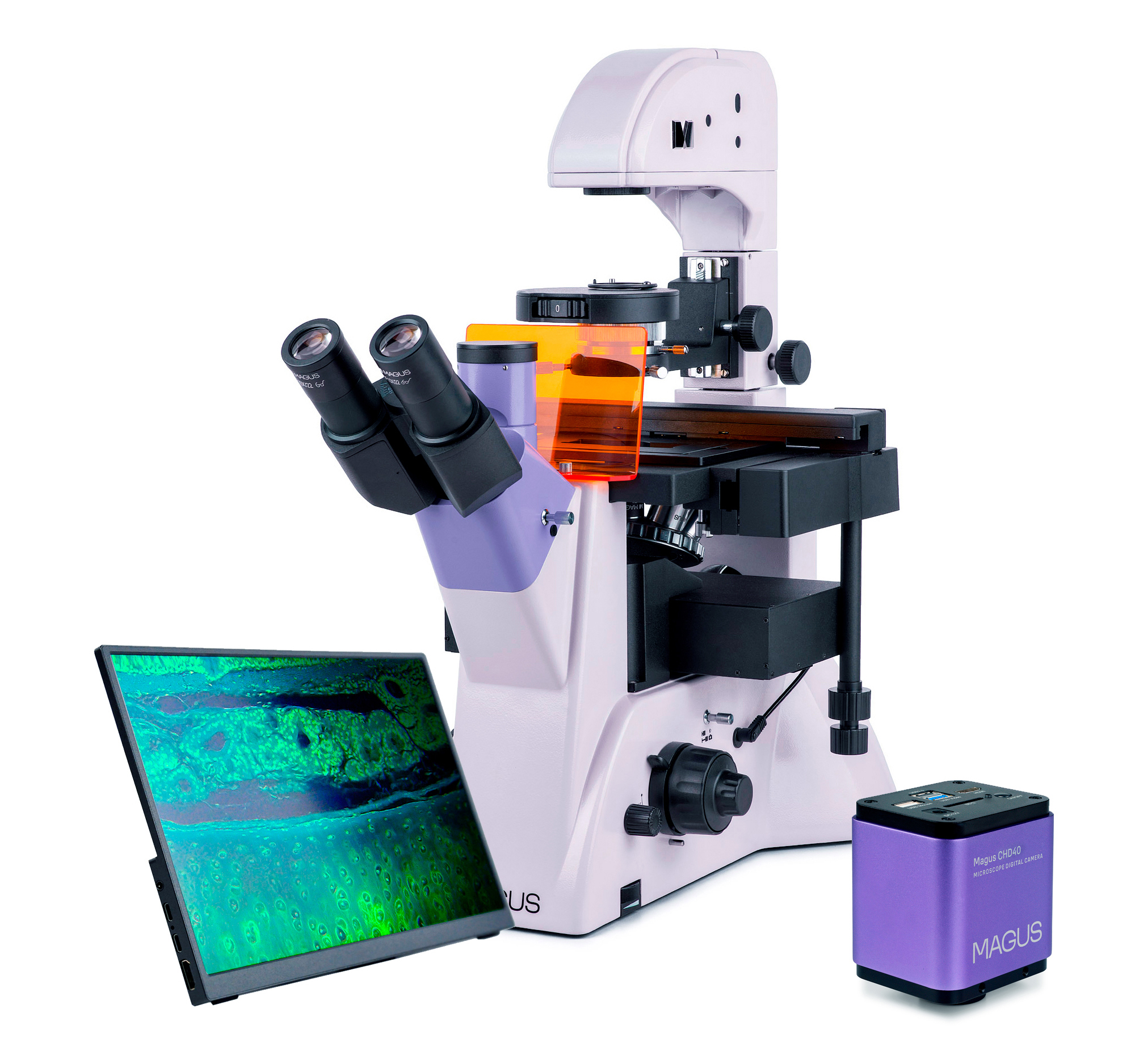

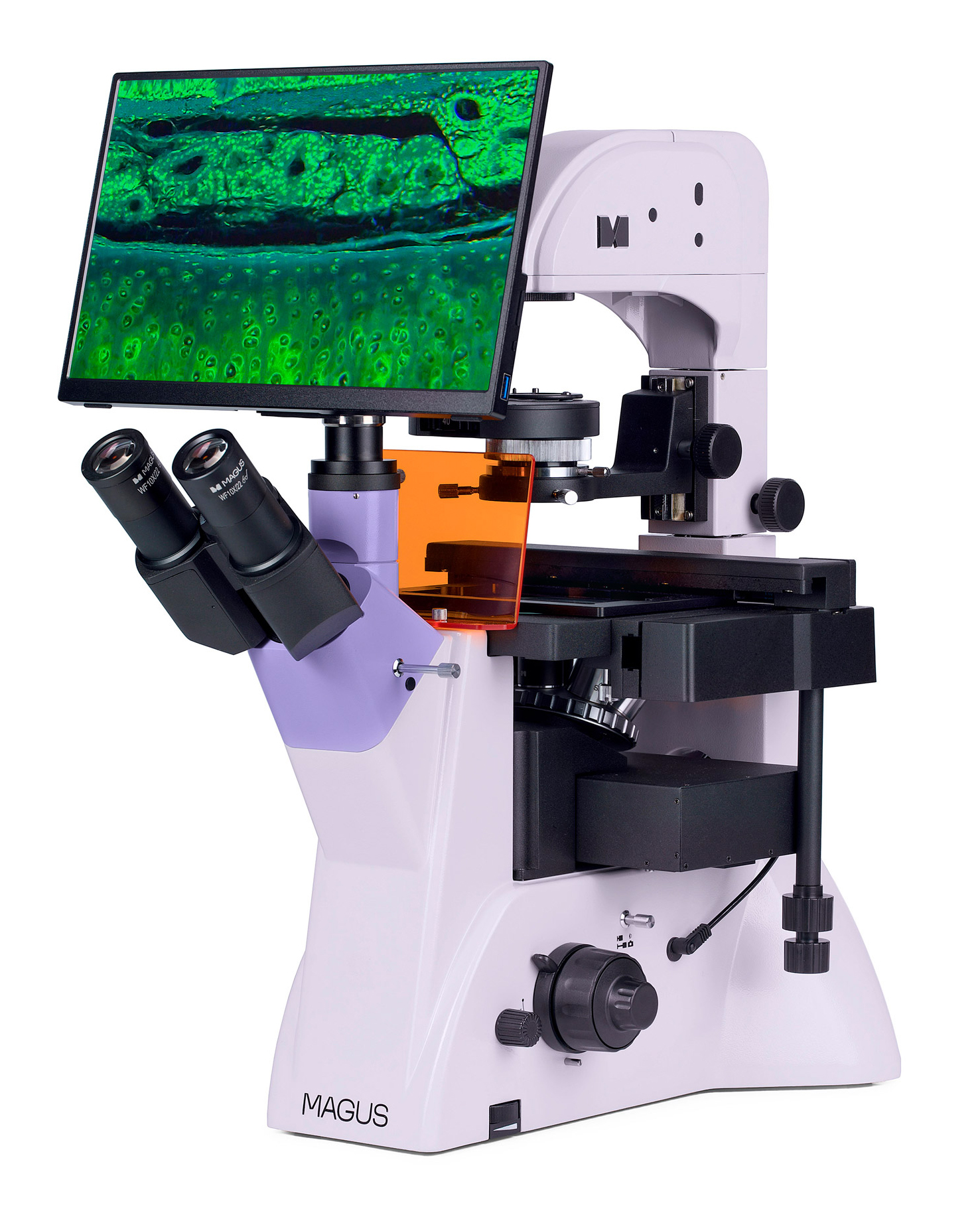

MAGUS Lum V500L to odwrócony mikroskop do mikroskopii fluorescencyjnej w świetle odbitym oraz mikroskopii jasnego pola i kontrastu fazowego w świetle przechodzącym. W mikroskopii fluorscencyjnej wykorzystywane są filtry fluorochromowe DAPI, FITC i TRITC. Odwrócona konstrukcja umożliwia badanie preparatów w naczyniach laboratoryjnych, takich jak szalki Petriego, kolby itp. Wysokość naczynia laboratoryjnego może wynosić 55 mm lub 165 mm, gdy stojak jest odchylony. Układ optyczny jest przeznaczony do pracy z naczyniami laboratoryjnymi o grubości dna 1,2 mm. Mikroskop jest idealny do badań naukowych i rutynowych prac laboratoryjnych. Można go również stosować do celów edukacyjnych.
Kamera cyfrowa

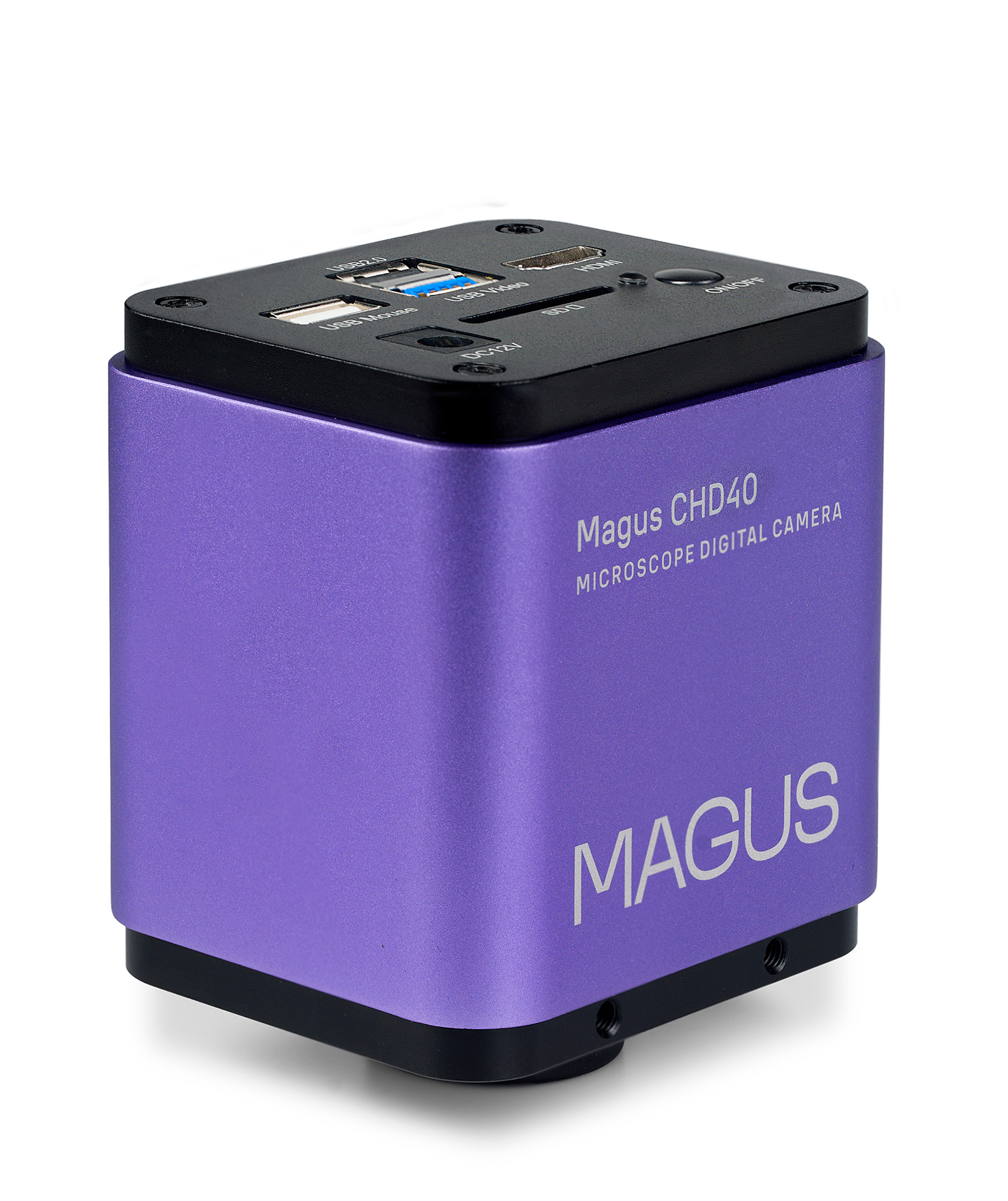

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora.
Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840×2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920×1080 pikseli).

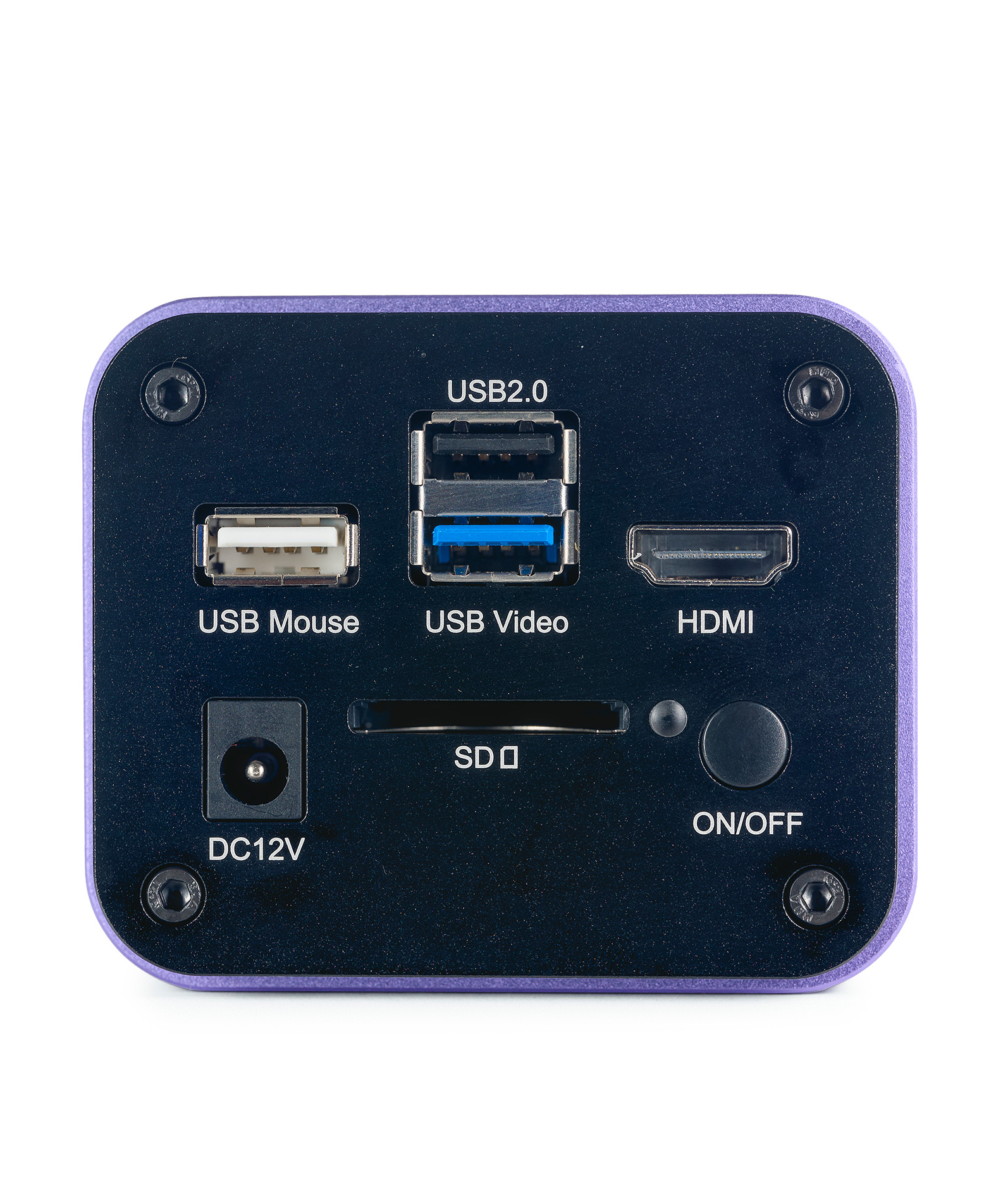

Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s.
Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor
Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS.
Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

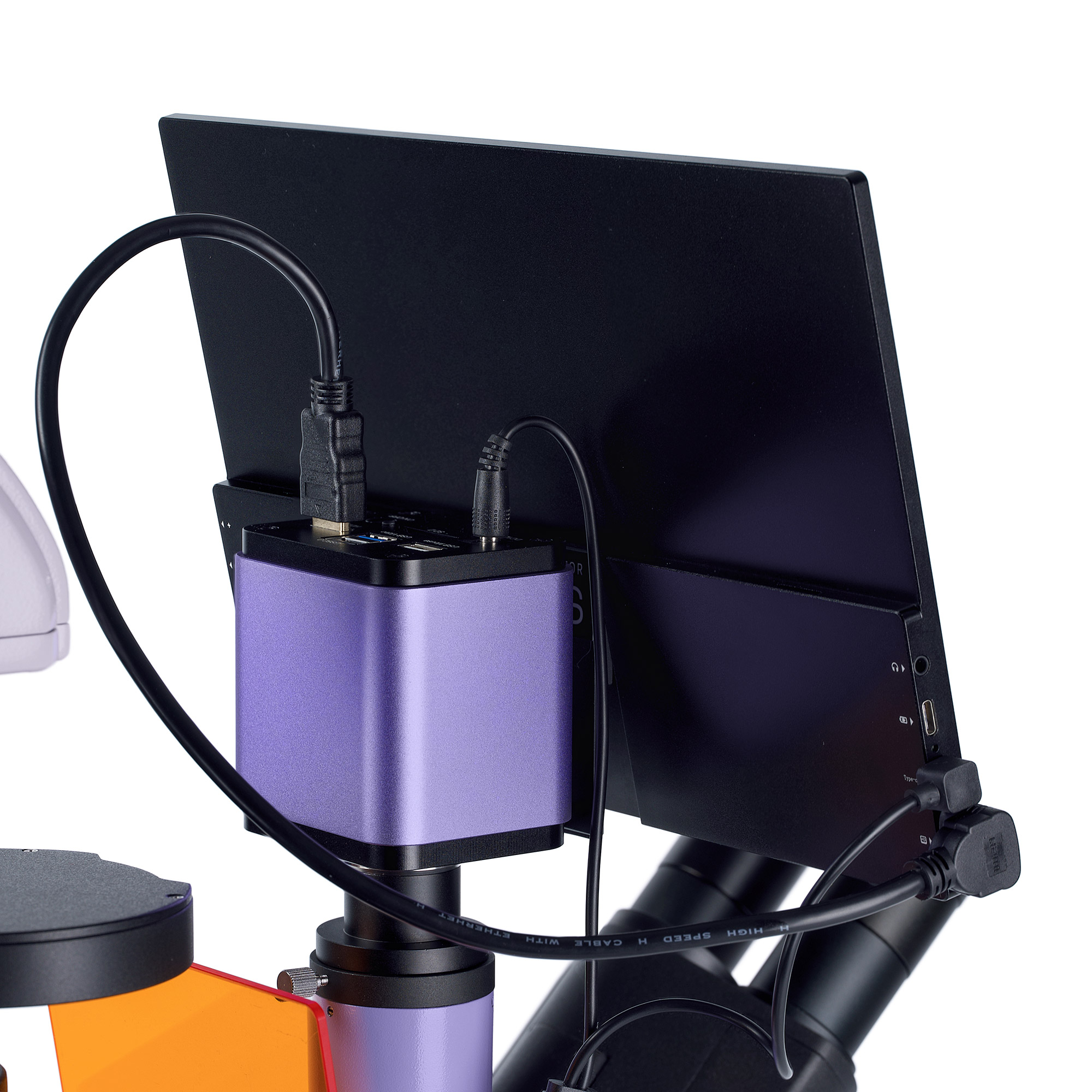

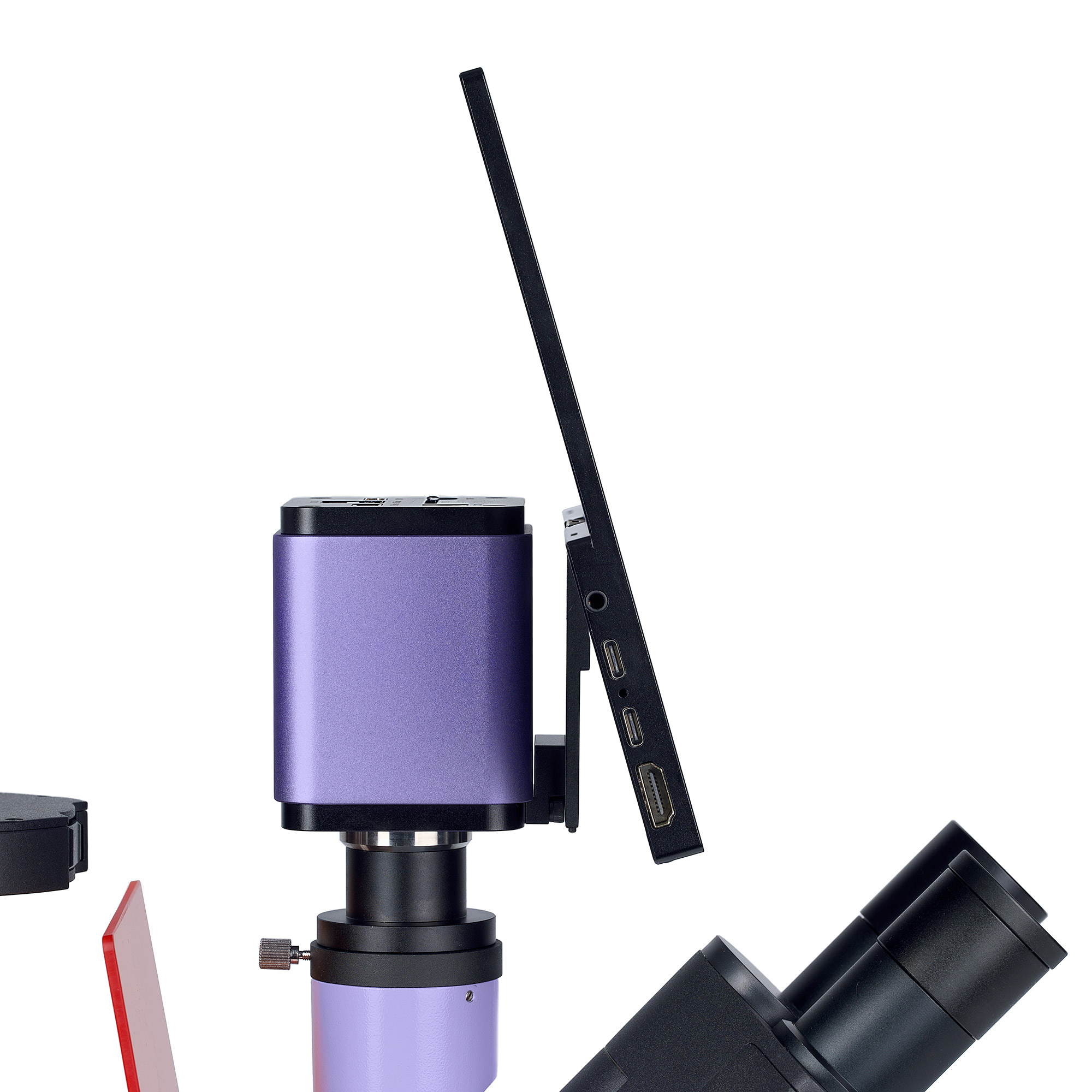

Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

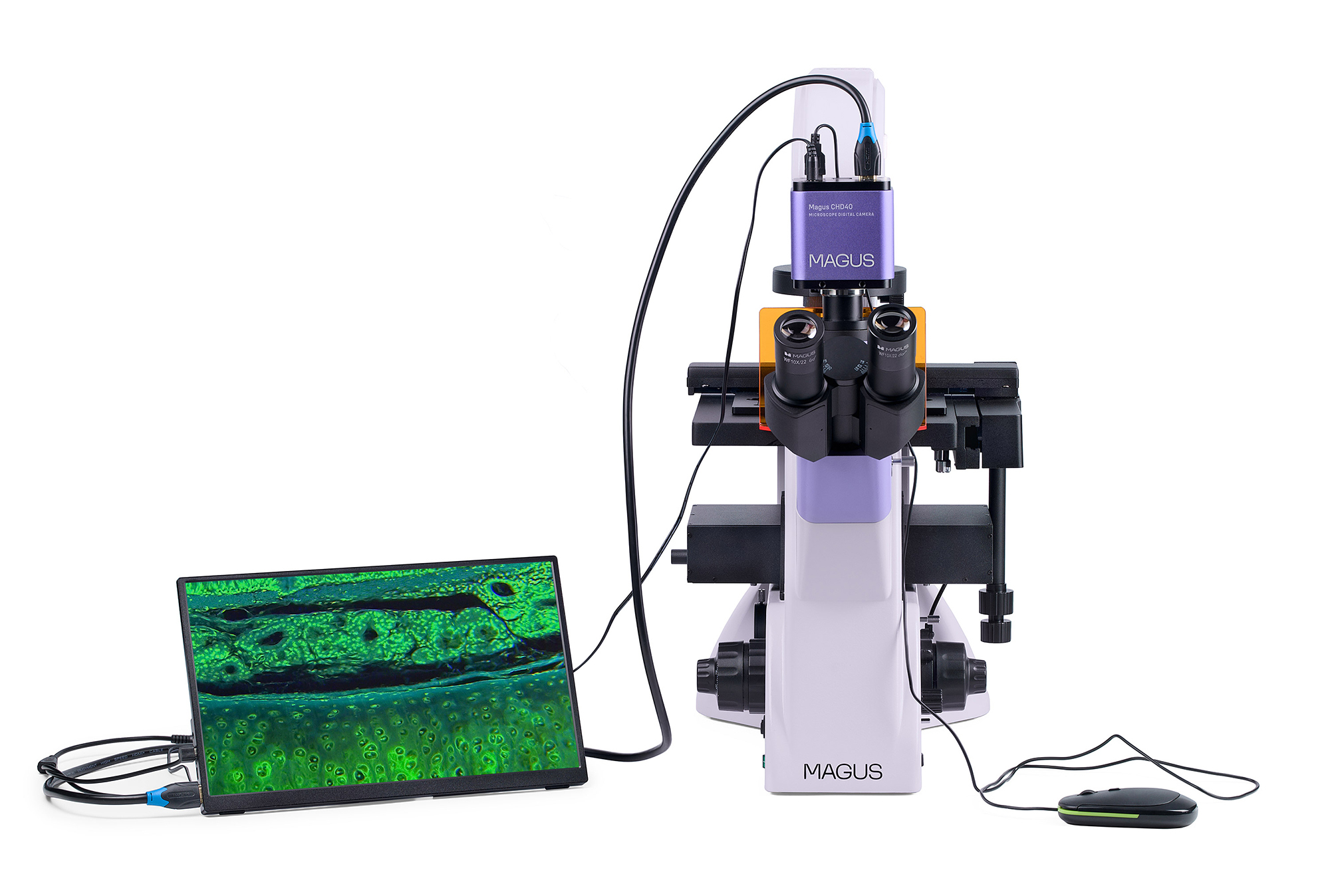

Dwie opcje montażu kamery cyfrowej i monitora: tuba głowicy trójokularowej służy do montażu monitora, a boczne gniazdo na korpusie służy do montażu kamery cyfrowej. Przyrząd ma również dzielnik wiązki: 100/0 lub 0/100 (korpus) i 100/0 lub 50/50 (głowica trójokularowa). Nachylenie tuby okularu pod kątem 45° pozwala prowadzić obserwacje, zachowując maksymalną wygodę. Podczas montażu mikroskopu użytkownik może obracać tuby okularów o 180°.

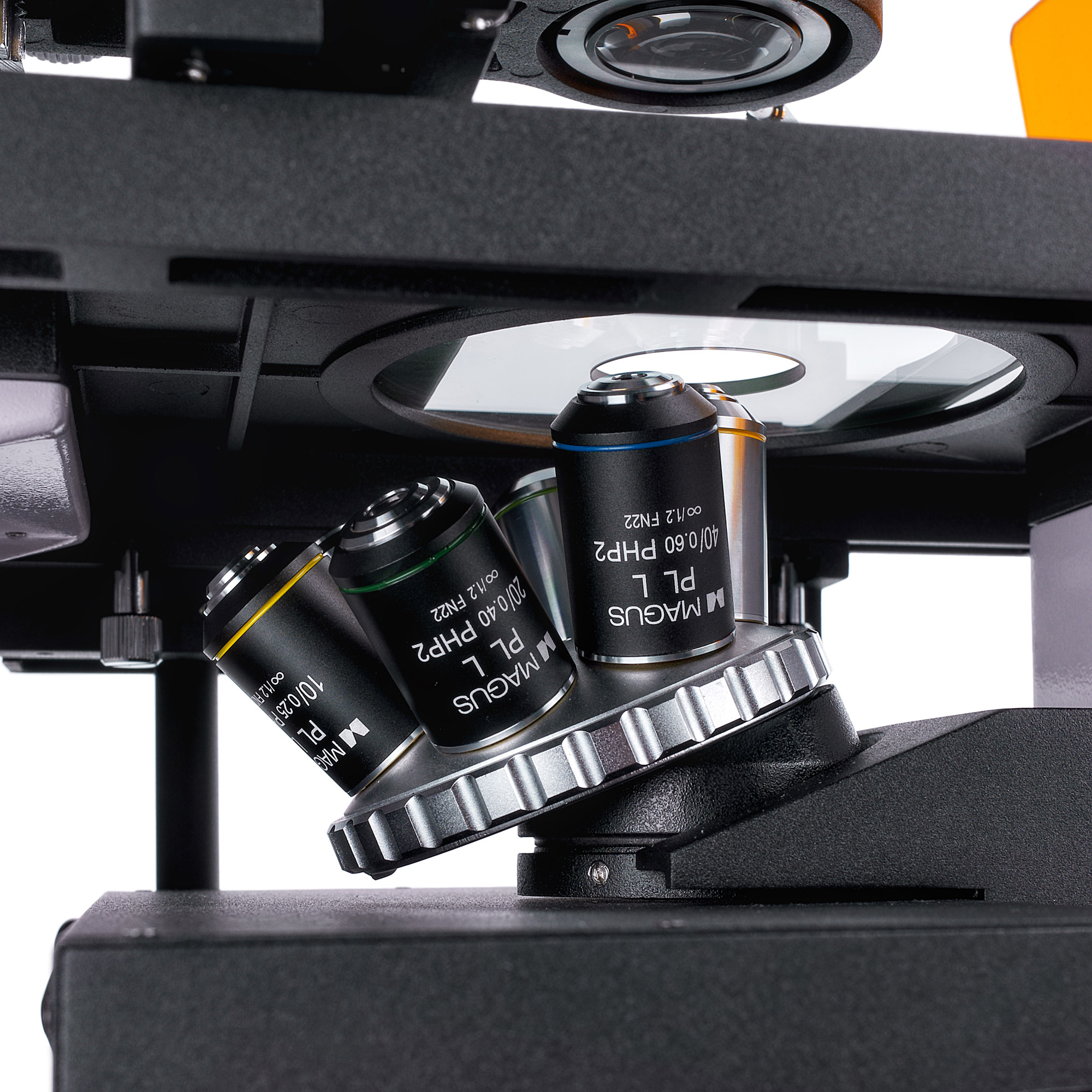

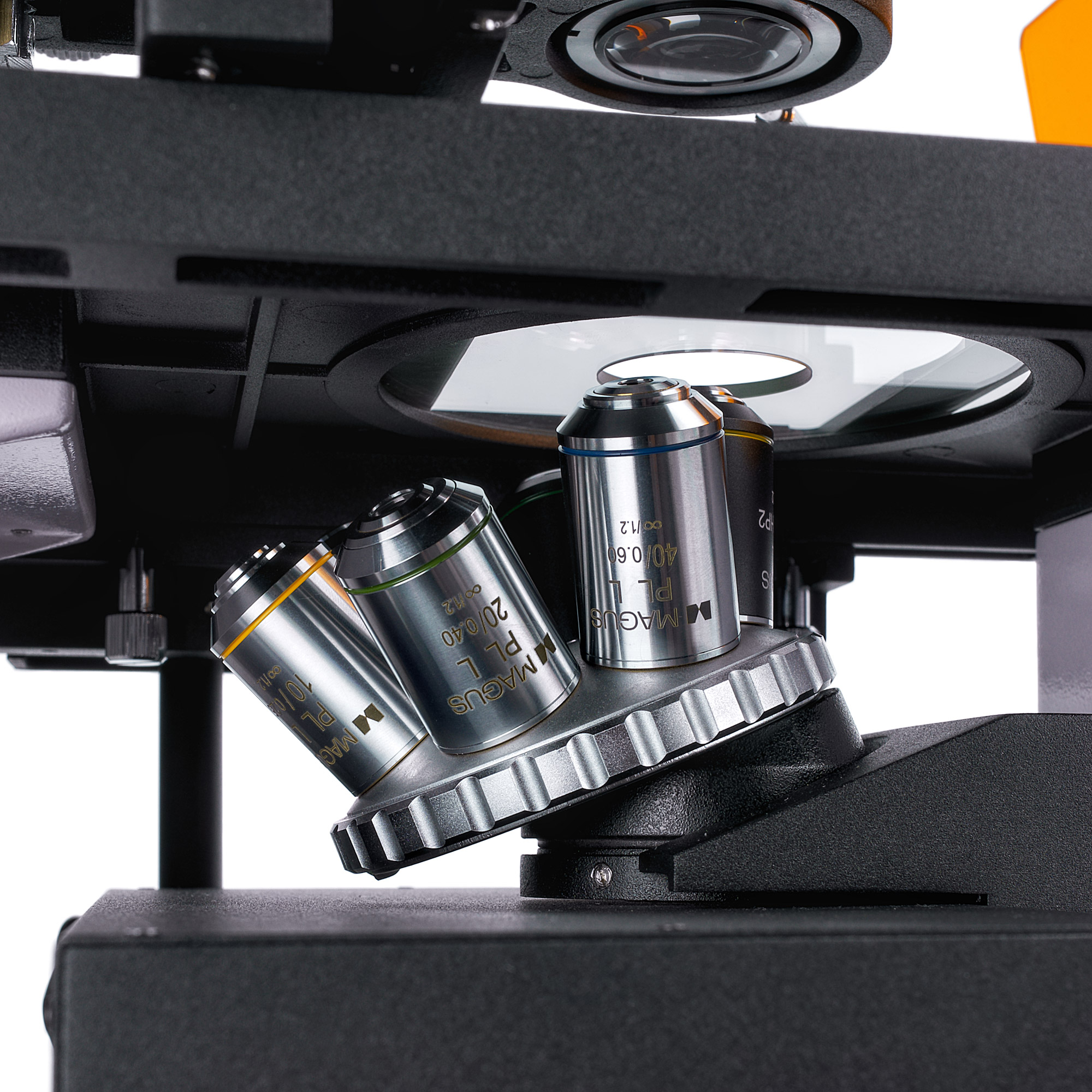

Zestaw zawiera sześć obiektywów planarno-achromatycznych: trzy z nich do mikroskopii jasnego pola i mikroskopii fluorescencyjnej, a trzy pozostałe do mikroskopii kontrastu fazowego. Mają one korekcję nieskończoności i dużą odległość roboczą. Miska rewolwerowa ma sześć gniazd do montażu obiektywów. Miska rewolwerowa jest umieszczona na stojaku pod stolikiem.
Oświetlenie
Źródłem wzbudzenia fluorescencji jest dioda LED o mocy 5 W i żywotności 50 000 godzin bez konieczności wymiany. Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC. Oświetlenie LED jest bardziej energooszczędne i łatwiejsze w utrzymaniu niż oświetlenie rtęciowe, dlatego jest zalecane do stosowania na uniwersytetach. Oświetlenie LED zapewnia spójność kolorów. Diody LED szybko włączają się i wyłączają i nie przegrzewają się podczas długich godzin pracy.
Źródłem światła przechodzącego jest również dioda LED o mocy 5 W. Jest ona wystarczająco jasna do prowadzenia obserwacji techniką mikroskopii jasnego pola i kontrastu fazowego z każdym obiektywem.
Zarówno światło przechodzące, jak i odbite, można regulować zgodnie z metodą Köhlera. Pozwala to na osiągnięcie maksymalnej granicy rozdzielczości dla każdego obiektywu i uzyskanie wyraźnego, ostrego obrazu bez artefaktów i zaciemnień na krawędziach.

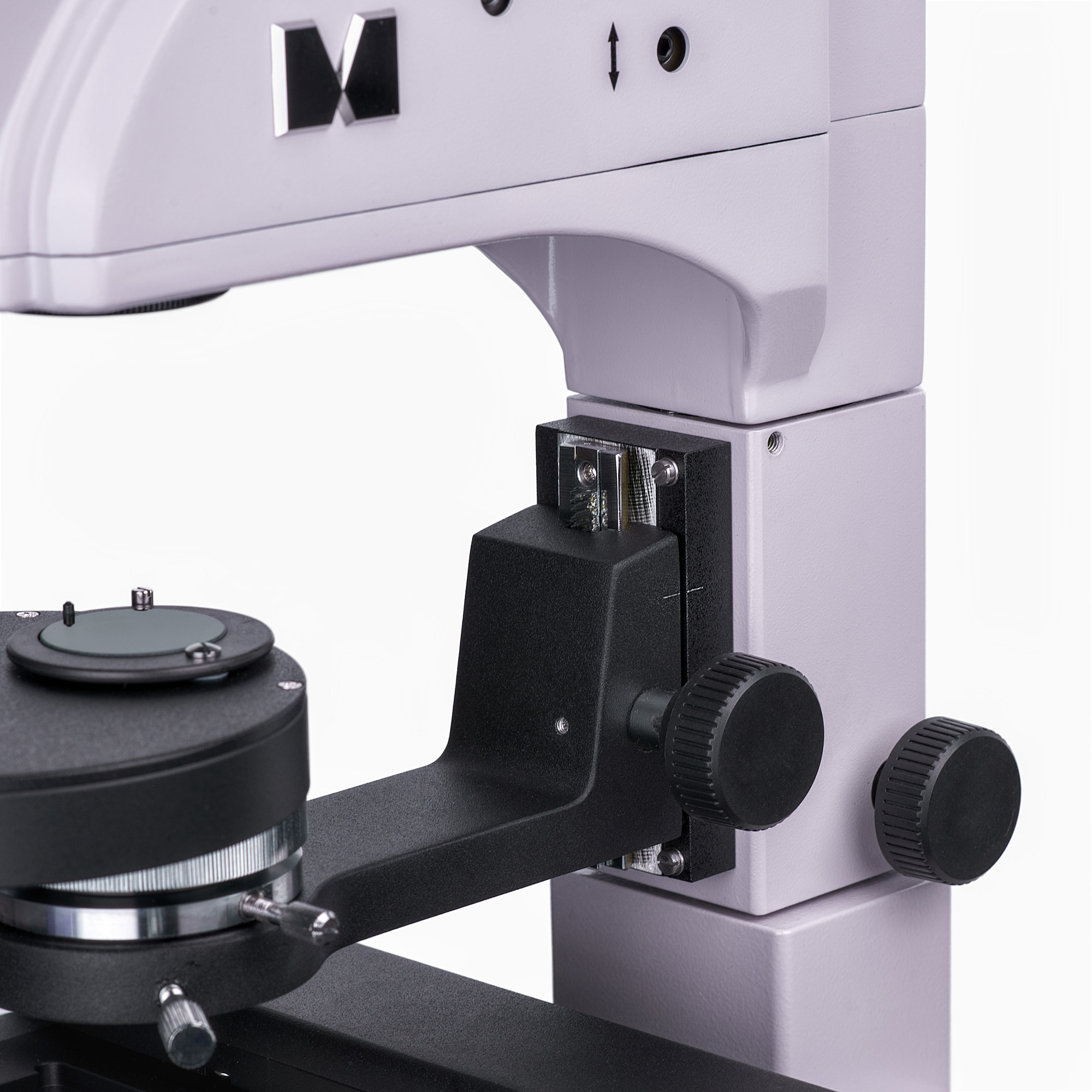

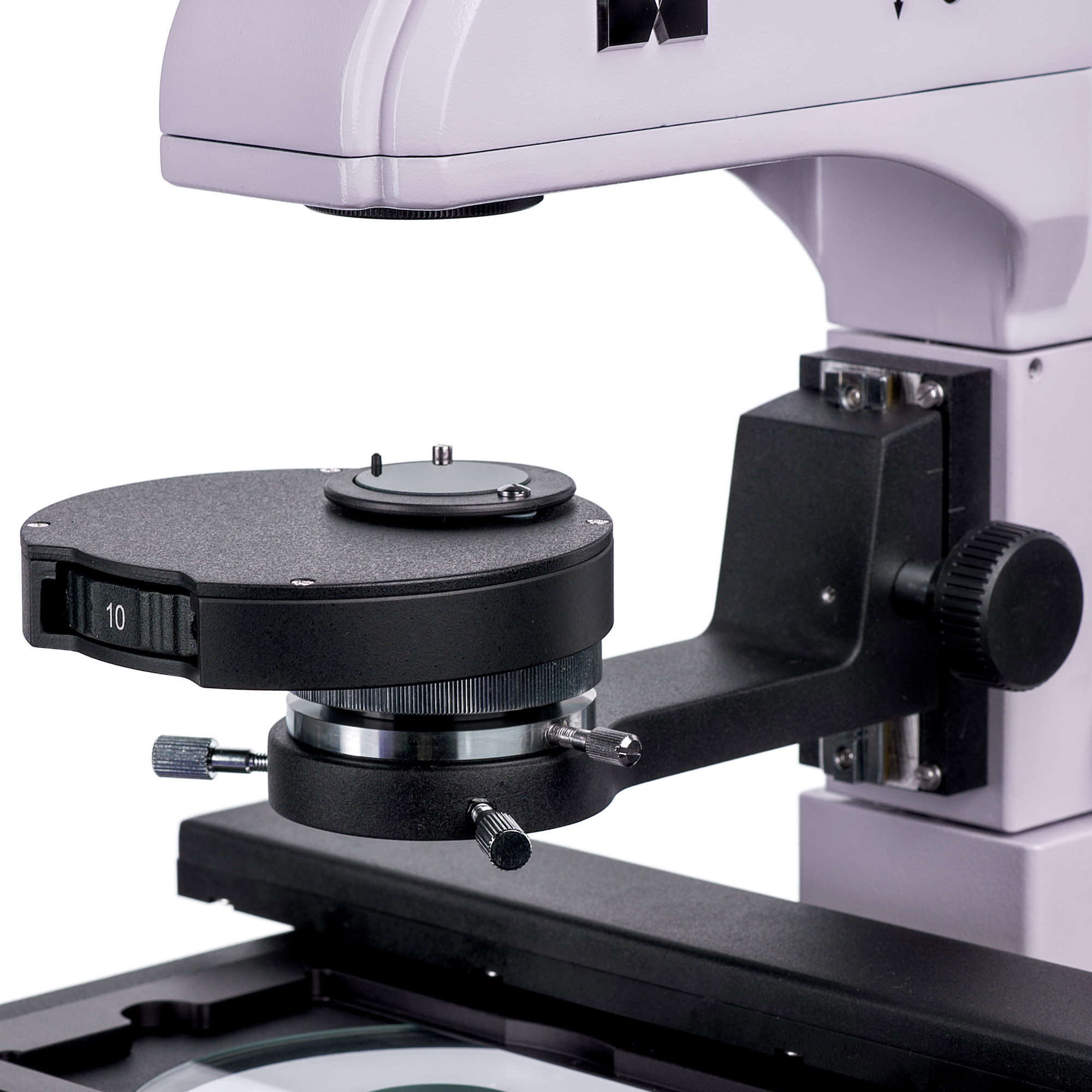

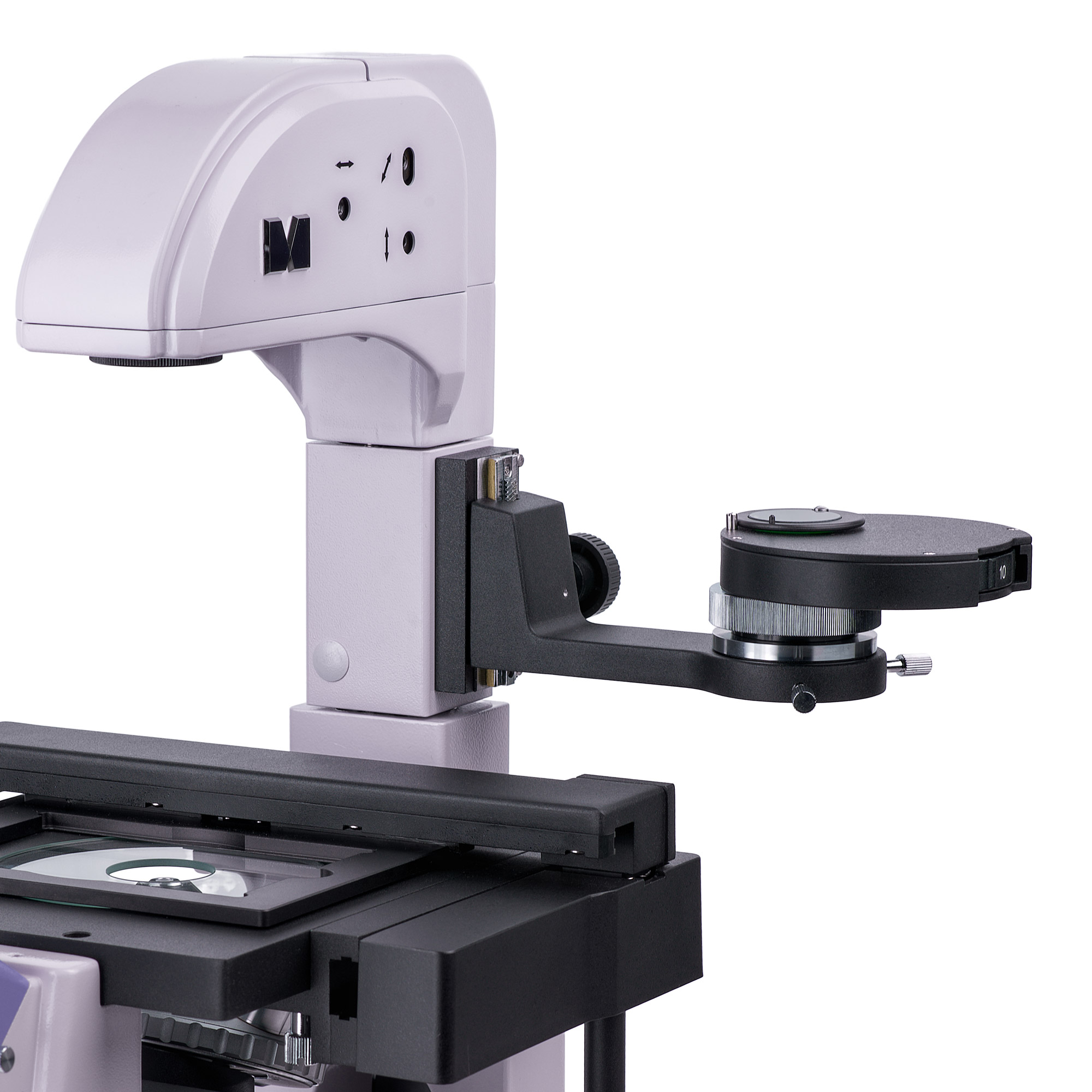

Mikroskop jest wyposażony w kondensor kontrastowo-fazowy: trzy gniazda są przeznaczone do obiektywów fazowych o powiększeniach 10x, 20x i 40x, a czwarte gniazdo służy do mikroskopii jasnego pola. Pierścienie fazowe można wyśrodkować. Obracając pokrętło, można przełączać się między technikami obserwacji mikroskopowych.
Stolik i mechanizm regulacji ostrości

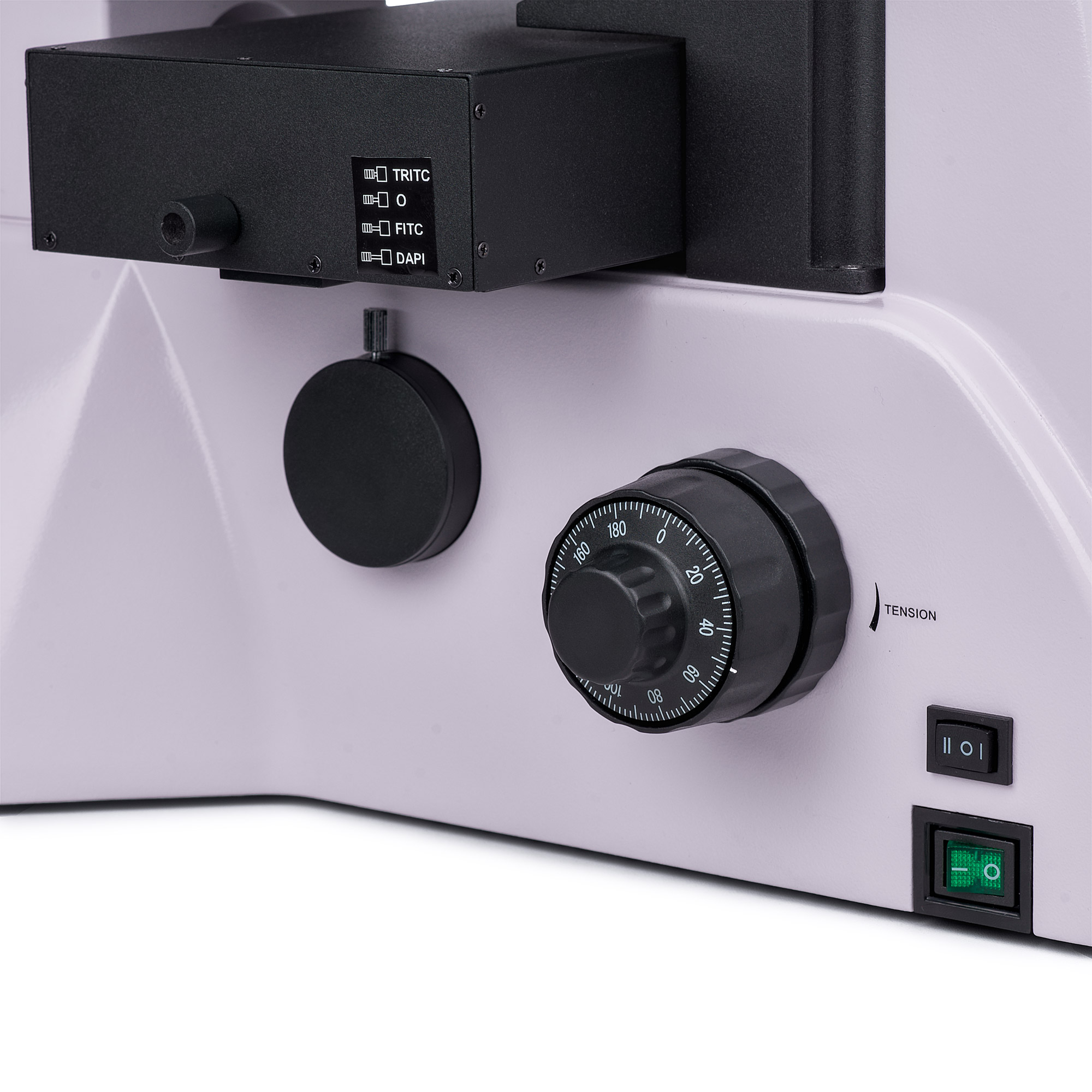

Stały stolik ma mechaniczne mocowanie do przesuwania naczyń laboratoryjnych oraz trzy uchwyty do preparatów o różnych rozmiarach. Naczynia laboratoryjne można przesuwać w dwóch wzajemnie prostopadłych kierunkach w płaszczyźnie poziomej. W mikroskopie zastosowano mechanizm zgrubnej i precyzyjnej regulacji ostrości. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła są ergonomicznie zaprojektowane, aby umożliwić użytkownikowi utrzymanie zrelaksowanej postawy podczas pracy.
Akcesoria
Mikroskop można wyposażyć w dodatkowe okulary, preparaty kalibracyjne lub kamerę cyfrową z serii akcesoriów MAGUS.
Najważniejsze właściwości mikroskopu:
- Odwrócona konstrukcja do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna 1,2 mm i preparatów o wysokości do 55 mm, a także do 165 mm wysokości po odchyleniu stojaka
- Techniki obserwacji mikroskopowych: fluorescencja (w świetle odbitym), jasne pole i kontrast fazowy (w świetle przechodzącym)
- Konfiguracja oświetlenia Köhlera w świetle przechodzącym i odbitym; źródło oświetlenia: trwałe diody LED o mocy 5 W bez konieczności wymiany
- Dostępne są trzy filtry wzbudzenia: filtry fluorochromowe DAPI, FITC i TRITC
- Kondensor kontrastowo-fazowy umożliwiający szybką i wygodną zmianę techniki obserwacji mikroskopowych
- Głowica trójokularowa; dwie opcje montażu kamery lub monitora: dzielnik wiązki 100/0 lub 0/100 (na korpusie), dzielnik wiązki 100/0 lub 50/50 (na głowicy)
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z wbudowanym gniazdem zasilania, oświetlacz światłem odbitym, oświetlacz światłem przechodzącym, kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 faza WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD: 3,5 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Osłona UV
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Preparat kalibracyjny
