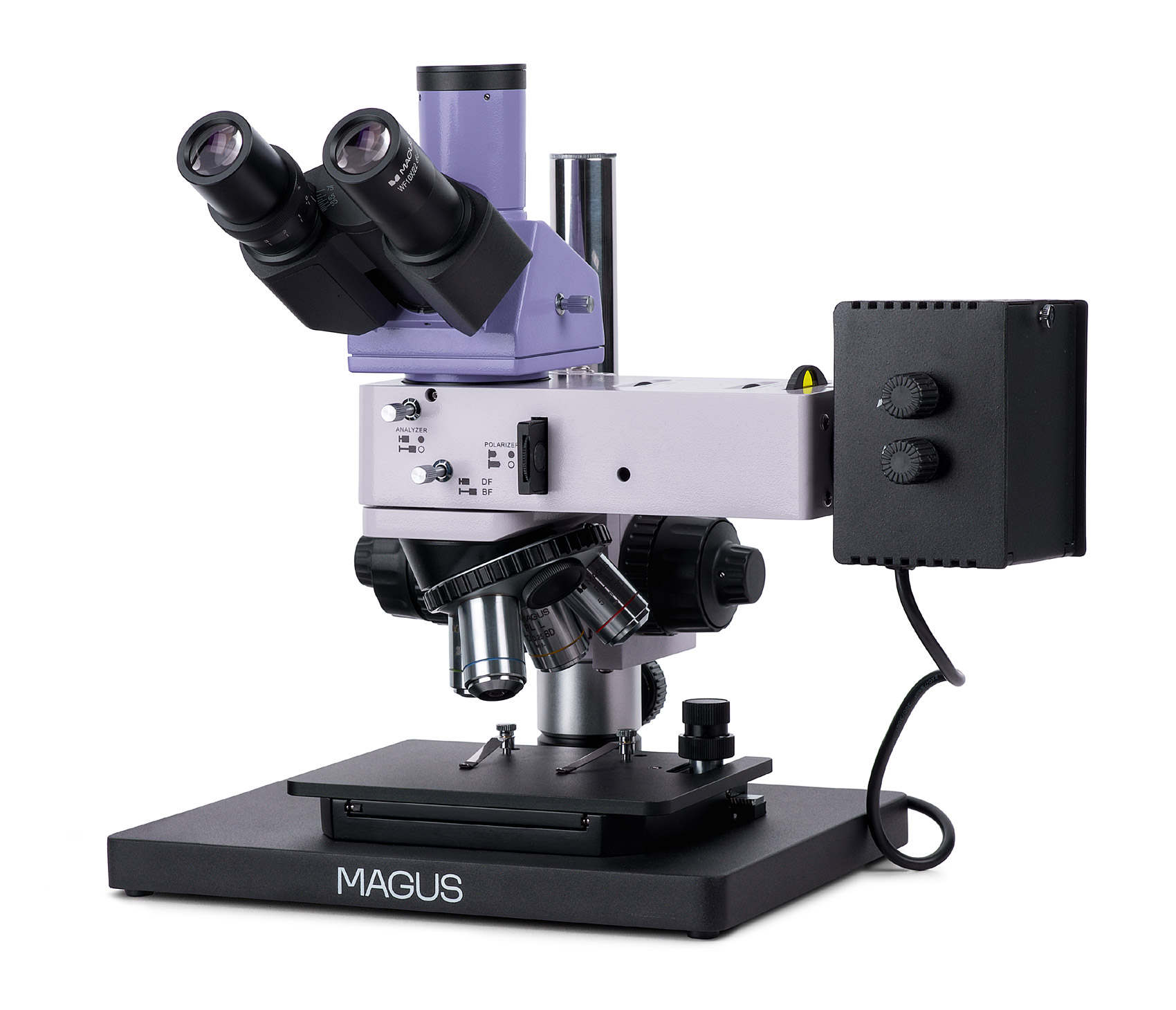

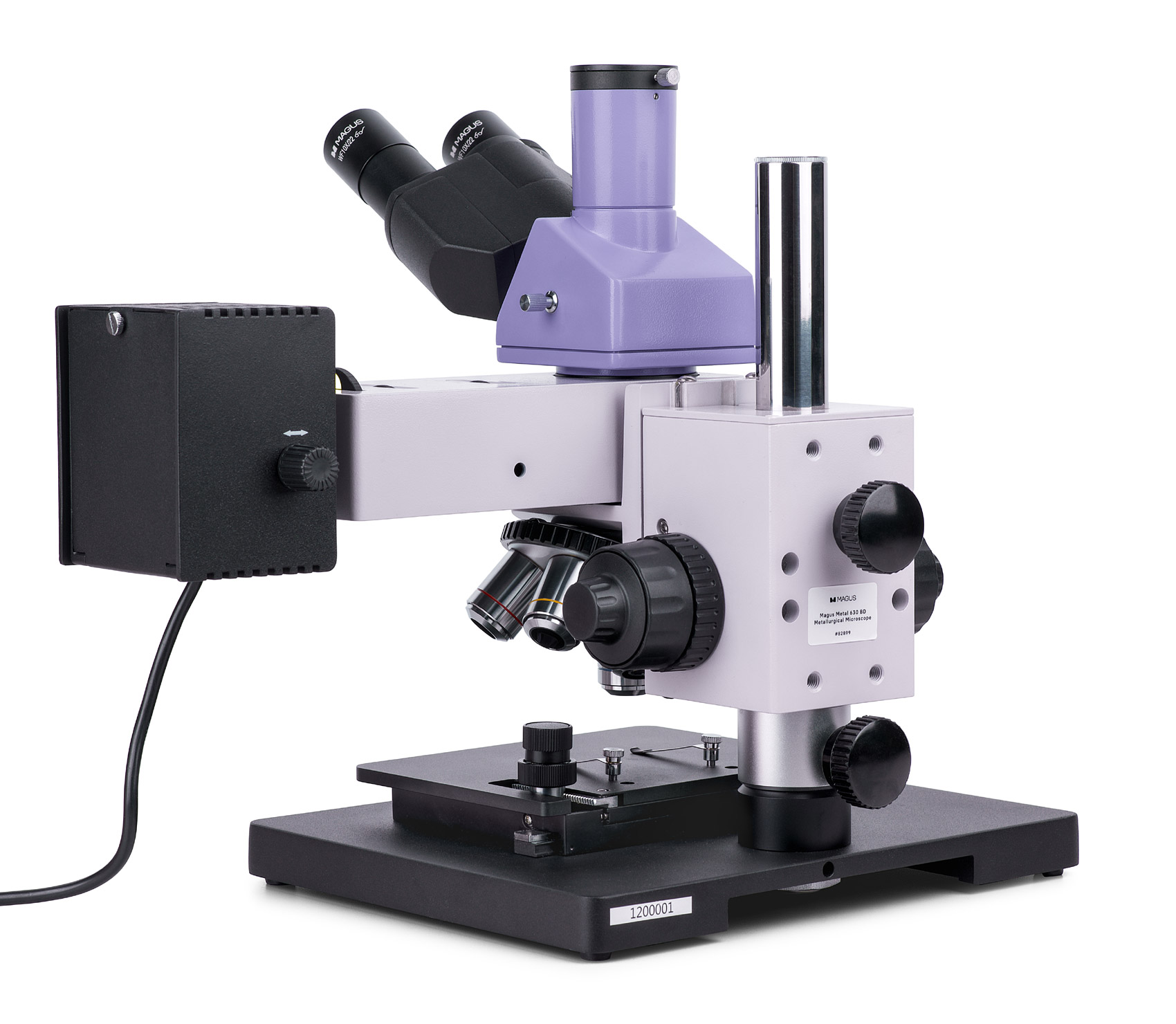

Mikroskop metalurgiczny MAGUS Metal 630 BD do obserwacji mikroskopowych metodami jasnego pola, ciemnego pola i polaryzacji. Silne oświetlenie halogenowe pozwala generować obrazy o wysokiej jakości z zastosowaniem dowolnych obiektywów i metod obserwacji. Mikroskop jest przeznaczony do kontroli jakości oraz badania mikrostruktur metali i półprzewodników oraz obiektów nieprzezroczystych. Stosuje się go do prowadzenia badań w zakładach produkcyjnych, laboratoriach centrów naukowych oraz na wydziałach uniwersyteckich.
Układ optyczny
Głowica trójokularowa ma trzecią tubę, w której montuje się kamerę cyfrową (sprzedawaną osobno). Wiązkę światła można skierować do okularów lub do tuby głowicy trójokularowej za pomocą pokrętła wyboru ścieżki światła okularu/kamery. Głowica trójokularowa jest nachylona pod kątem 30° w celu prowadzenia łatwiejszych obserwacji. Pierścień regulacji dioptrii jest umieszczony na lewej tubie.

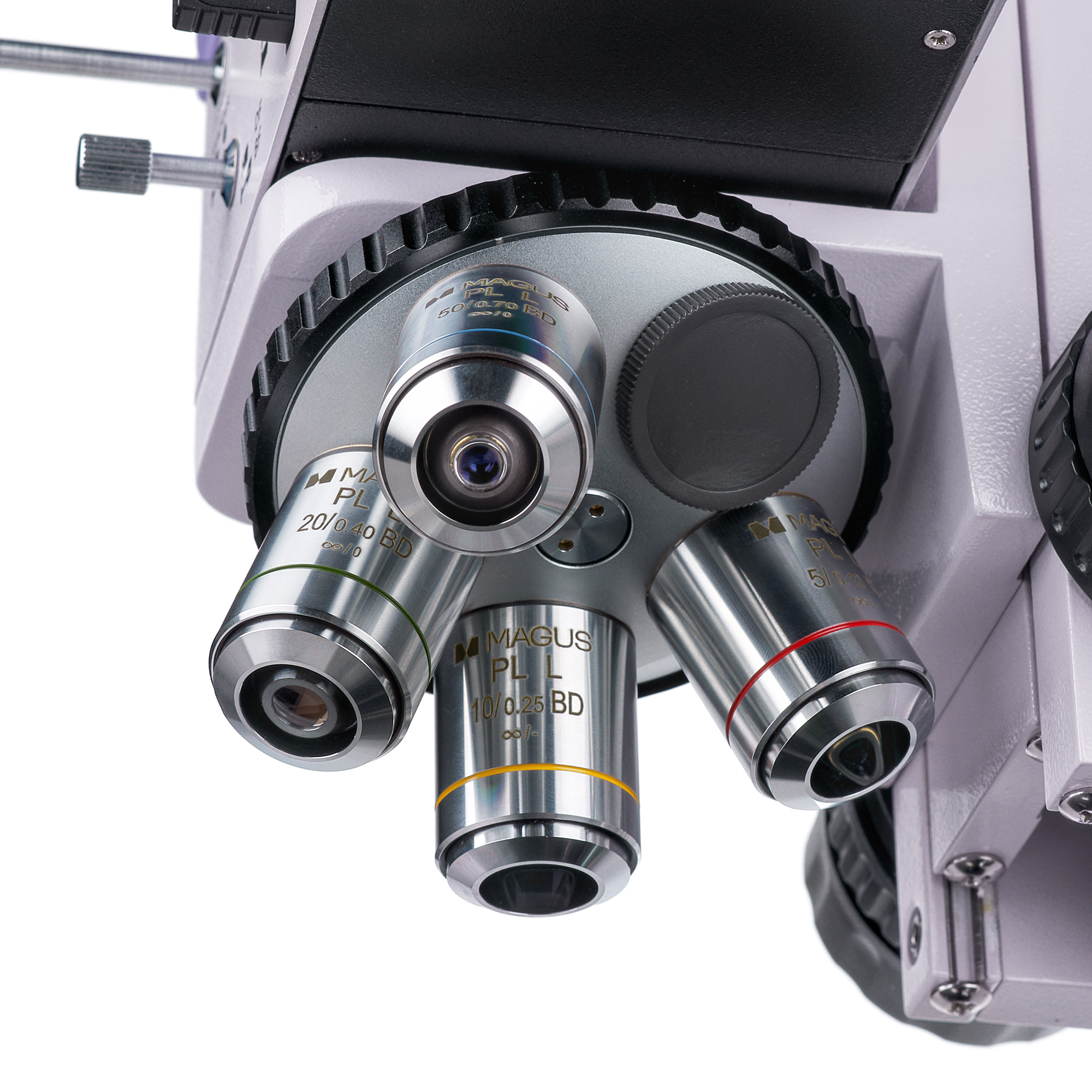

Po zamontowaniu dostarczonych obiektywów w misce rewolwerowej jedno gniazdo pozostaje wolne na dodatkowy obiektyw. Wszystkie podstawowe obiektywy są typu planarno-achromatycznego, mają dużą odległość roboczą i są odpowiednie do prowadzenia obserwacji metodami jasnego i ciemnego pola.
Oświetlenie

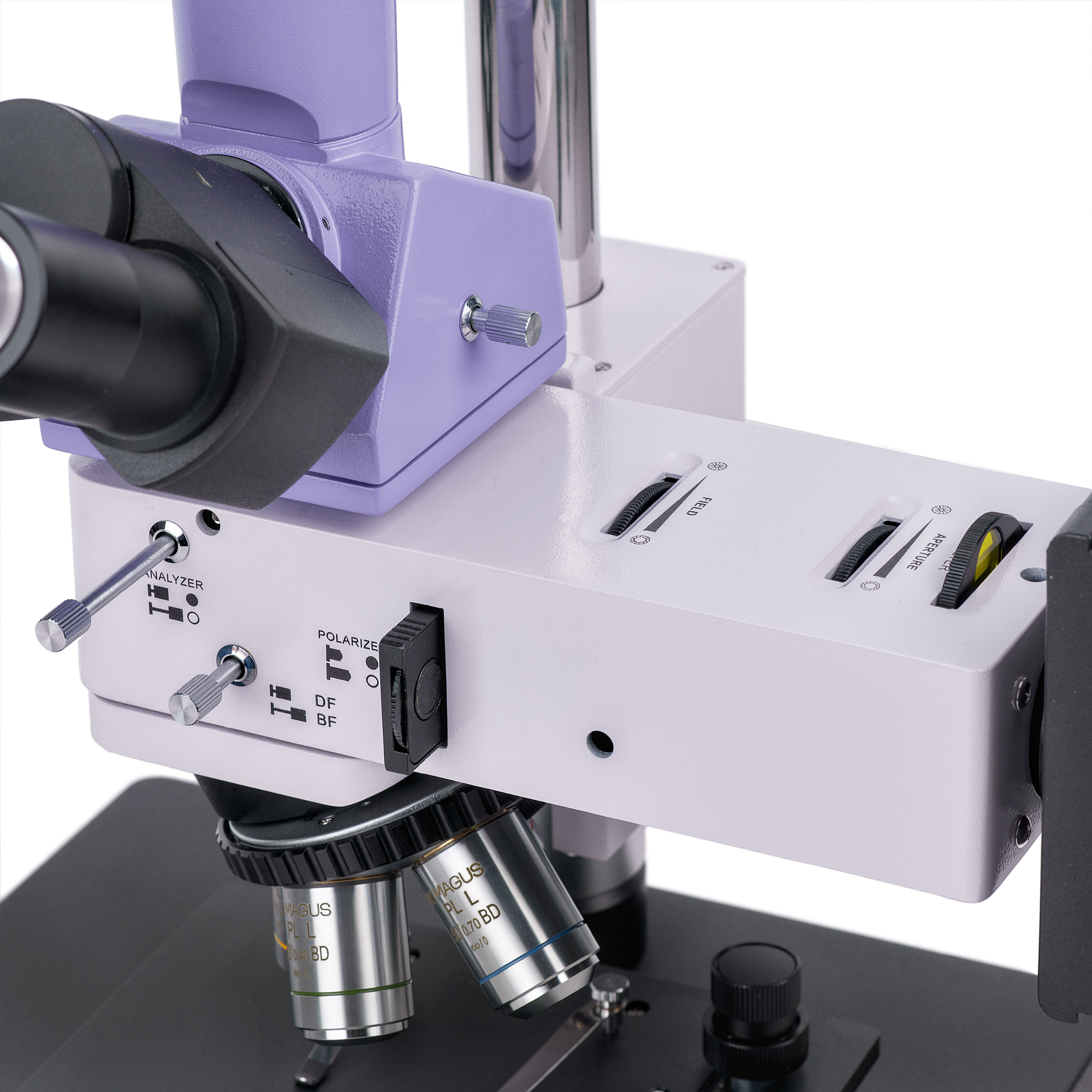

Do obserwacji metodą ciemnego pola mikroskop jest wyposażony w żarówkę halogenową o większej mocy (50 W). Ponadto układ oświetlenia odbitego obejmuje: zestaw filtrów, przysłony aperturową i pola, urządzenie ciemnego pola, wbudowany analizator i wyjmowany polaryzator. Aperturę i źródło oświetlenia można wycentrować. Istnieje możliwość ustawienia oświetlenia Köhlera.

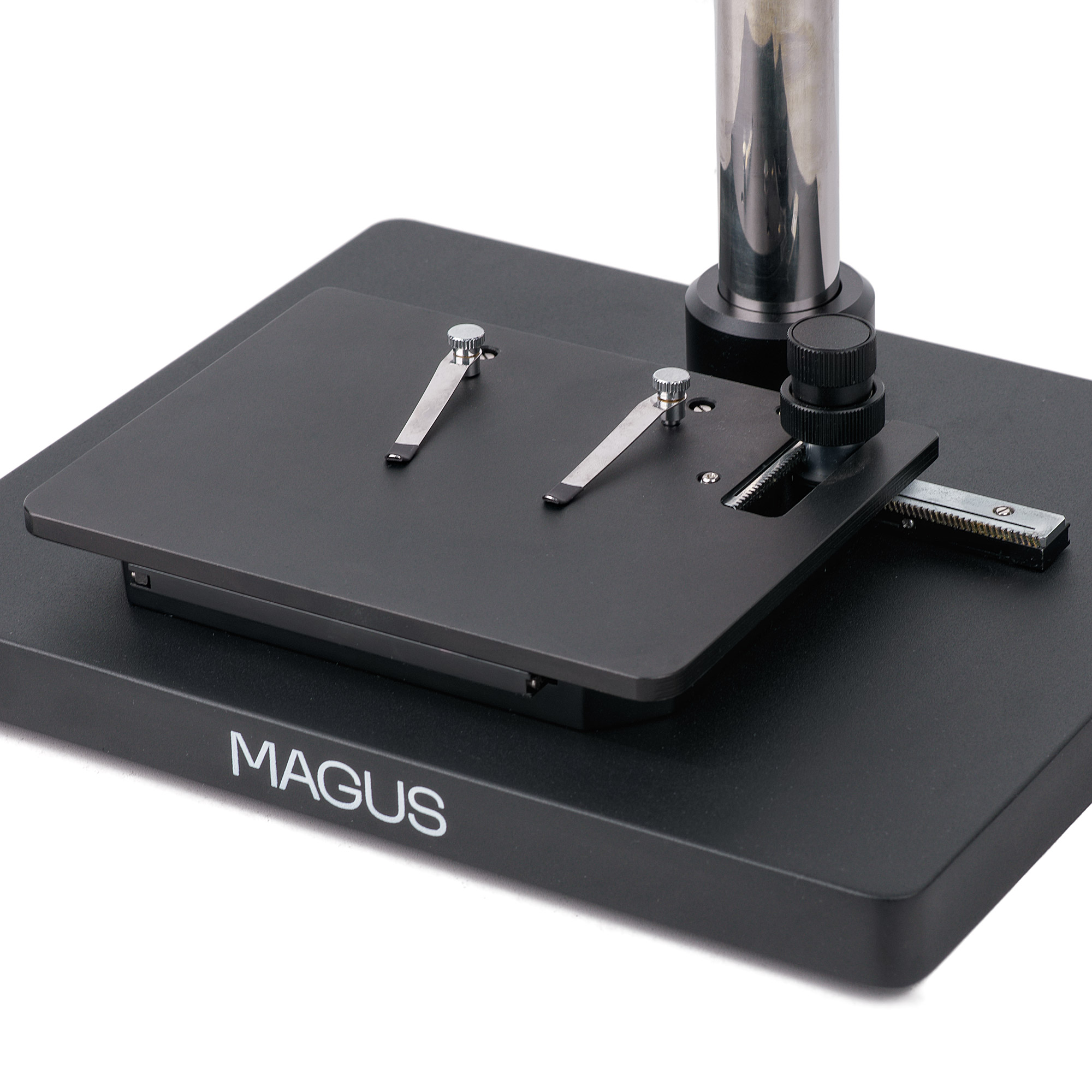

Stolik i mechanizm regulacji ostrości

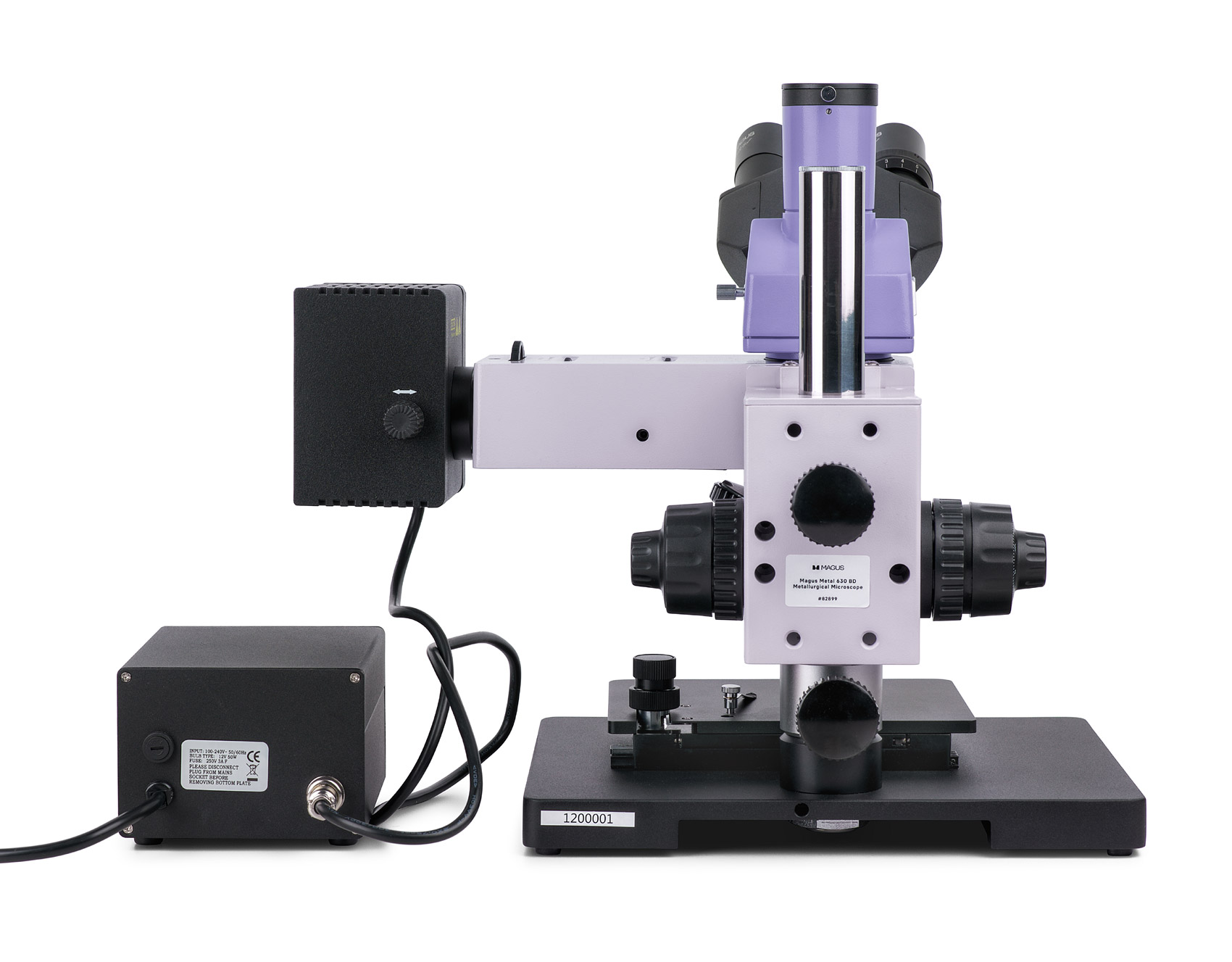

Mikroskop ma interesującą budowę pod względem statywu i mechanizmu regulacji ostrości – preparat może mieć dowolny rozmiar i wysokość. Kolejną zaletą jest jego niewielki rozmiar – mikroskop łatwo mieści się na powierzchniach o maksymalnej wysokości 40 cm. Pokrętła precyzyjnej i zgrubnej regulacji ostrości są współosiowe. Umieszczono je po obu stronach korpusu mikroskopu. Można również wyregulować napięcie mechanizmu zgrubnej regulacji ostrości.
Akcesoria
Do mikroskopu MAGUS Metal 630 BD można zamówić osobno dodatkowe akcesoria. Obejmują one kompatybilne okulary, obiektywy o dużej odległości roboczej do obserwacji metodą jasnego i ciemnego pola, preparaty kalibracyjne oraz kamery cyfrowe.
Najważniejsze właściwości:
- Przyrząd odpowiedni do badania nieprzezroczystych preparatów o dowolnym rozmiarze i wysokości
- Głowica trójokularowa z trzecią tubą do montażu kamery cyfrowej i kostka światłodzieląca 100:0 i 0:100
- Obserwacje w świetle odbitym metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym
- Moc źródła oświetlenia halogenowego została zwiększona do 50 W (odpowiednie do metody ciemnego pola)
- Przysłony aperturowa i pola do ustawiania oświetlenia Köhlera, a także zestaw kolorowych filtrów światła, centrowanie obu przysłon i źródła oświetlenia
- Statyw o niewielkim rozmiarze do mocowania mikroskopu w niewielkich przestrzeniach
- Szeroki asortyment dodatkowych akcesoriów

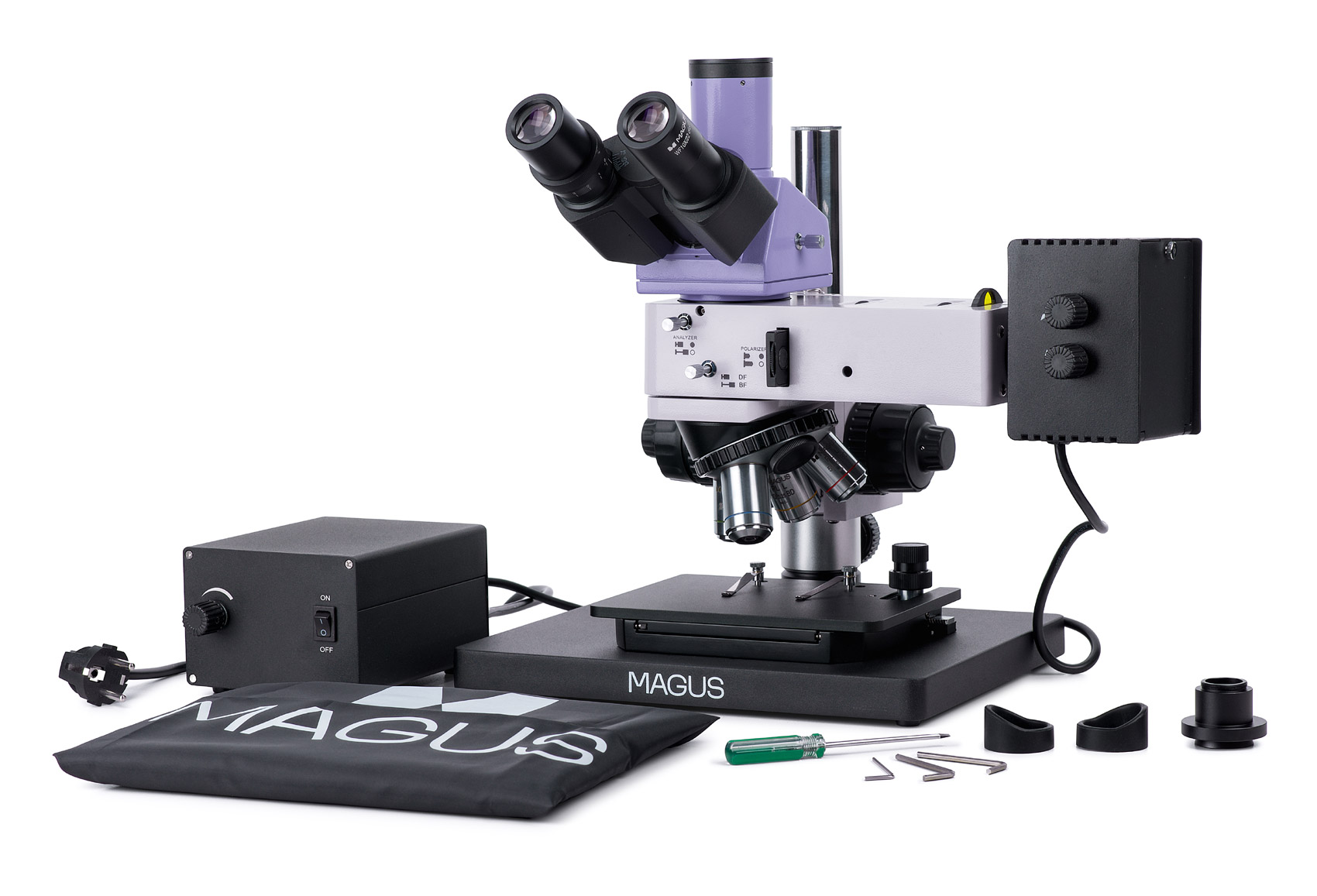

Zawartość zestawu:
- Statyw z mechanizmem regulacji ostrości, stolik i miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Statyw z gniazdem zasilania
- Przewód zasilający
- Przewód zasilający oświetlacza światłem odbitym
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD 1,9 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD 0,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
- Kamera cyfrowa
- Preparat kalibracyjny
