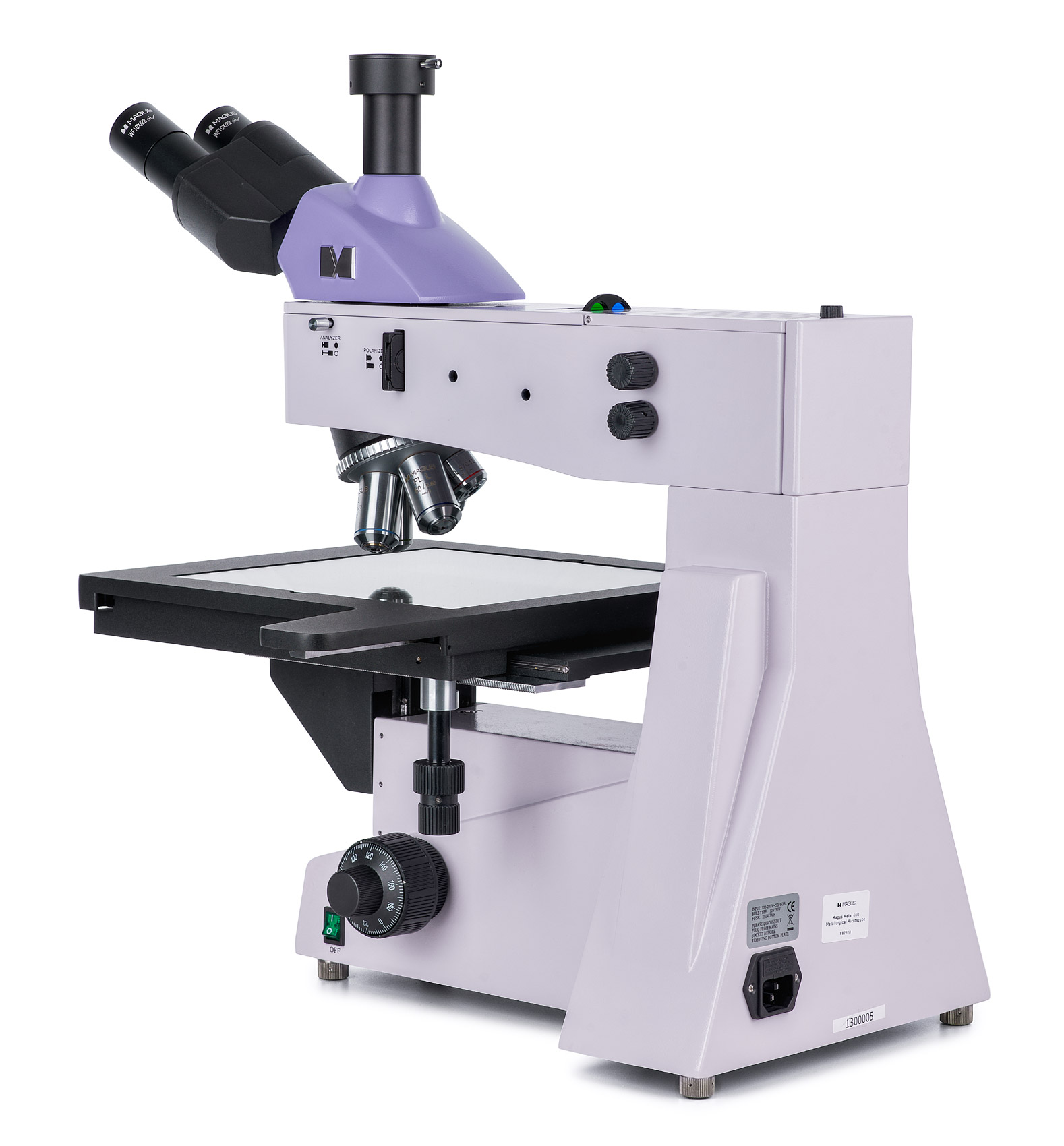

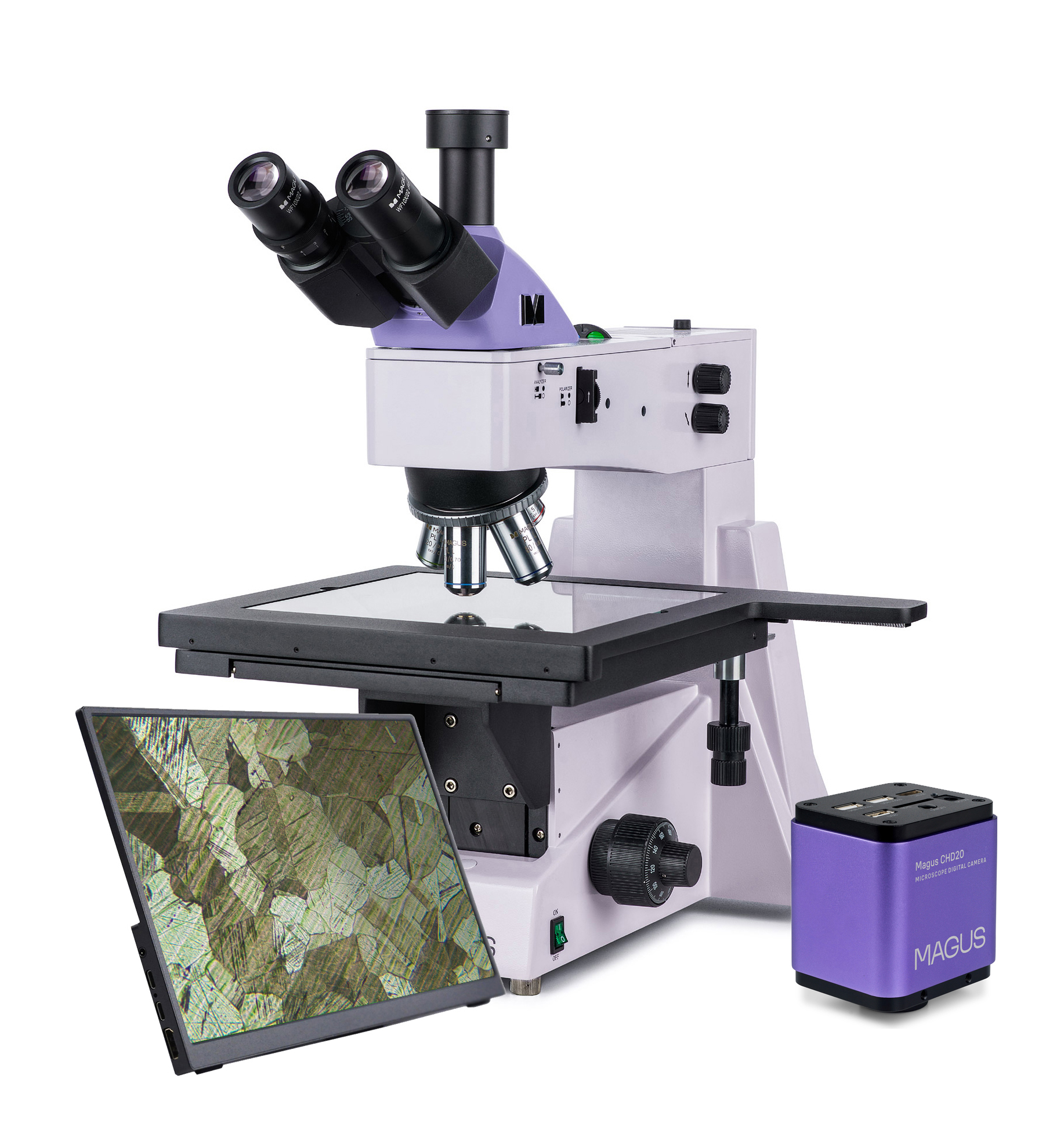

Mikroskop metalurgiczny MAGUS Metal D650 LCD ma duży stolik, na którym można umieścić fotomaski, płytki drukowane, układy scalone oraz inne długie i szerokie preparaty do badania w świetle odbitym. Możliwe jest prowadzenie obserwacji metodą jasnego pola i w świetle spolaryzowanym. Mikroskop na mechanizm regulacji ostrości o wysokiej precyzji. Wartość skali precyzyjnej regulacji ostrości wynosi 0,7 µm, co ułatwia pracę z dużymi powiększeniami. Przyrząd służy do prowadzenia badań w zakładach przemysłowych oraz uczenia studentów na kierunkach inżynieryjnych.
Kamera cyfrowa

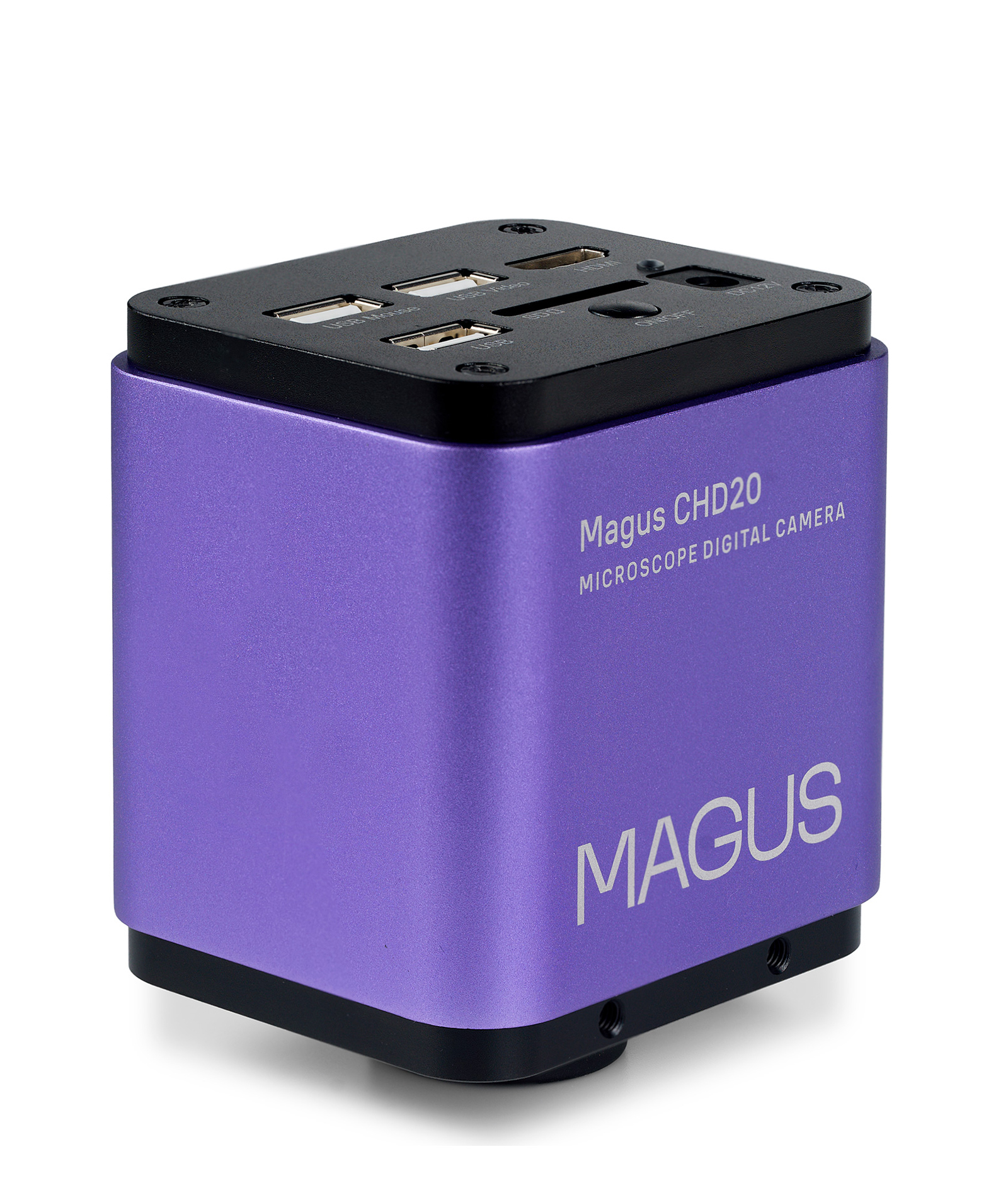

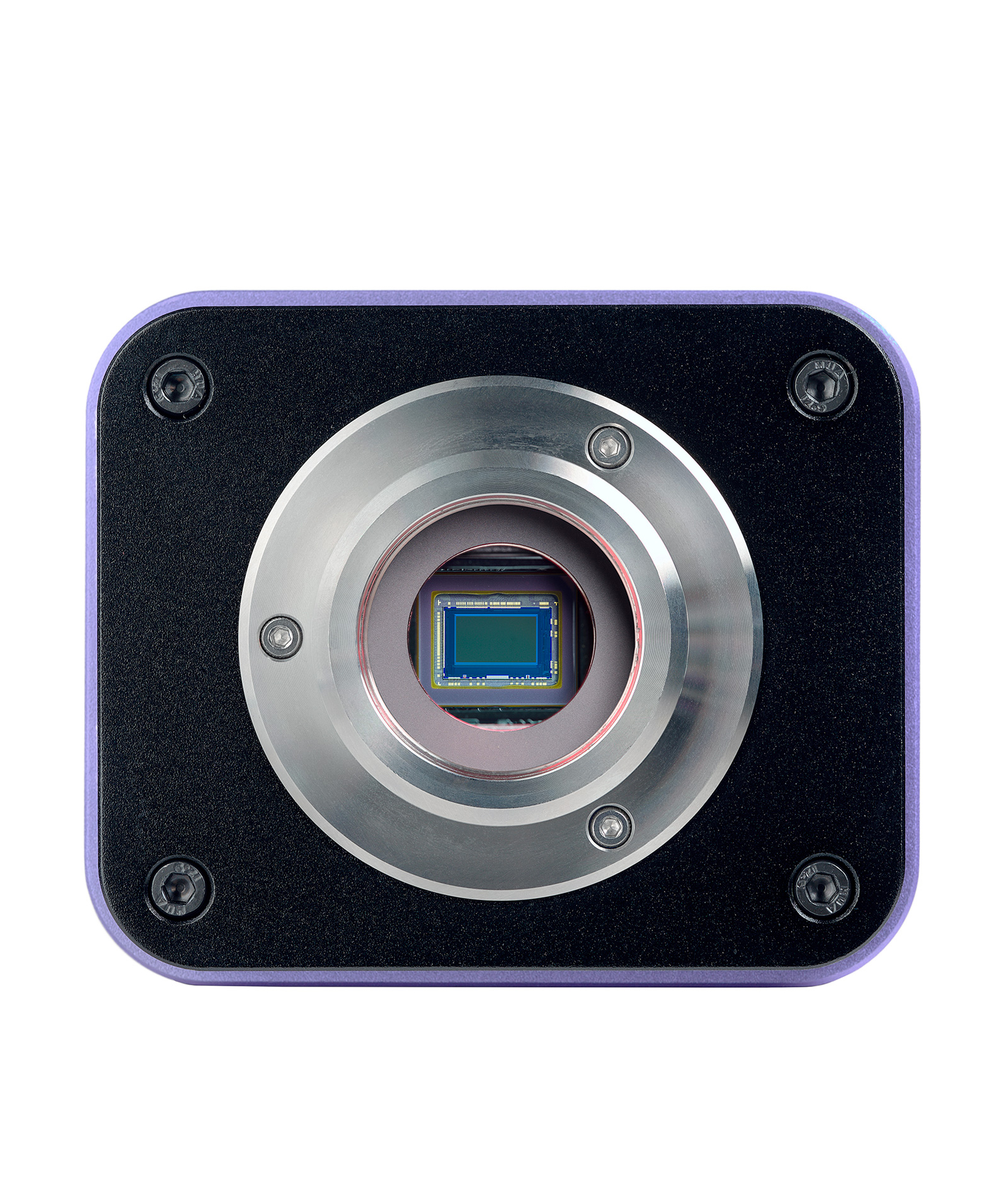

Kamera cyfrowa MAGUS CHD20 ma matrycę 2 MP i zapewnia realistyczne obrazy w jakości Full HD w rozdzielczości 1920×1080 pikseli. Kamera charakteryzuje się wysoką światłoczułością, która jest odpowiednia do pracy w świetle fluorescencyjnym. Dzięki zastosowaniu filtrów mozaikowych w kolorach podstawowych R, G, B uzyskuje się prąd ciemny o niskiej wartości i wyraźny obraz.

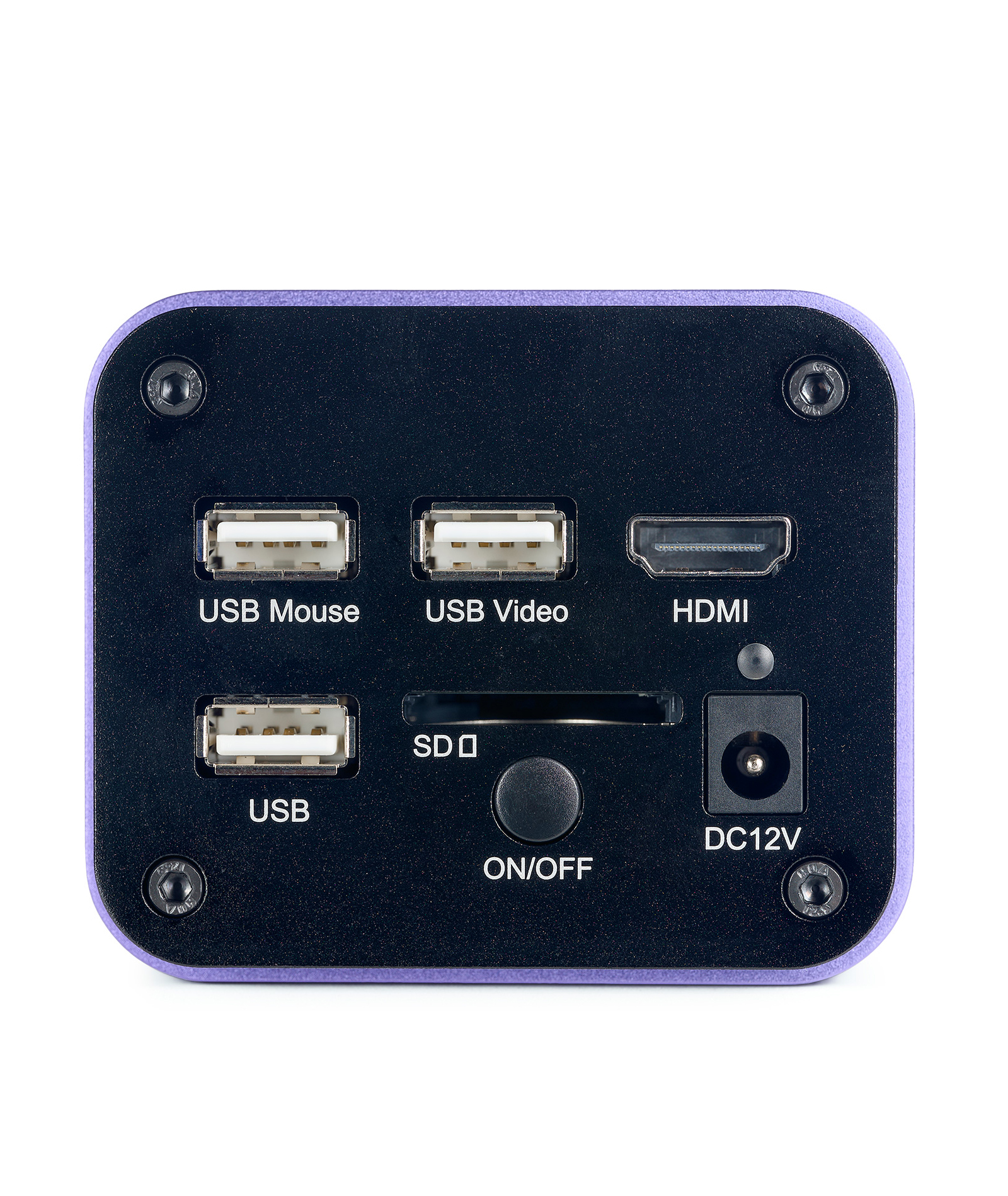

Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez komputera. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Dodatkowy interfejs USB 2.0 umożliwia podłączenie kamery do komputera.
Wideo jest nagrywane z prędkością 60 kl./s lub 50 kl./s w zależności od wyjścia wideo.
Kamera łączy dużą liczbę klatek na sekundę i wysoką przepustowość HDMI, dzięki czemu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor

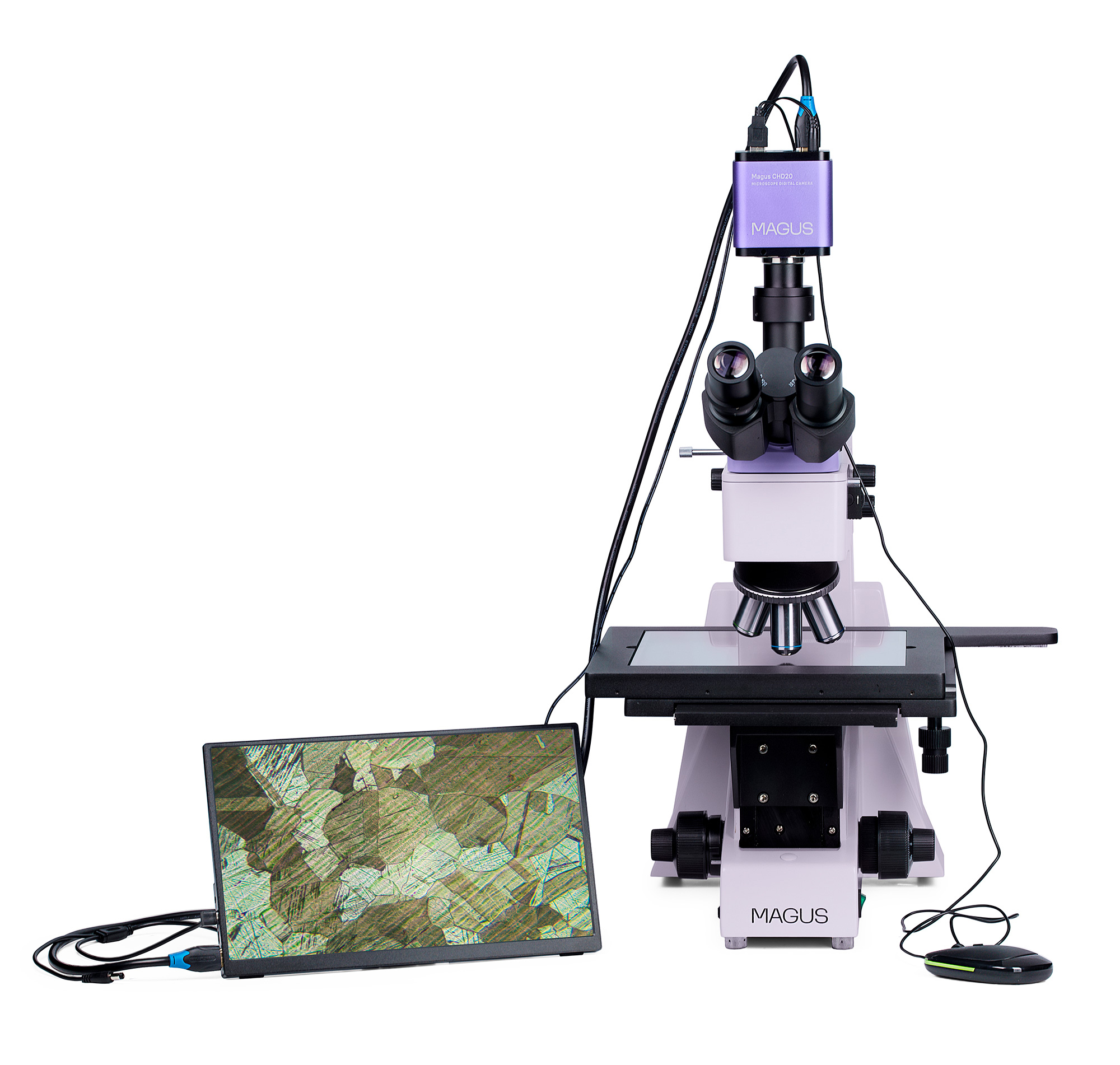

Monitory MAGUS MCD współpracują z kamerami MAGUS CHD, tworząc kompletny system obrazowania przeznaczony do mikroskopów MAGUS.
Połączenie z kamerą odbywa za pośrednictwem interfejsu HDMI. Monitor wyświetla obrazy w czasie rzeczywistym. Jego ekran LCD z matrycą IPS wyróżnia się szerokim kątem wyświetlania, wysoką jasnością i dobrym kontrastem. Obraz nie ulega zniekształceniu nawet wtedy, gdy ogląda się go pod dużym kątem. Rozmiar ekranu to 13,3”.

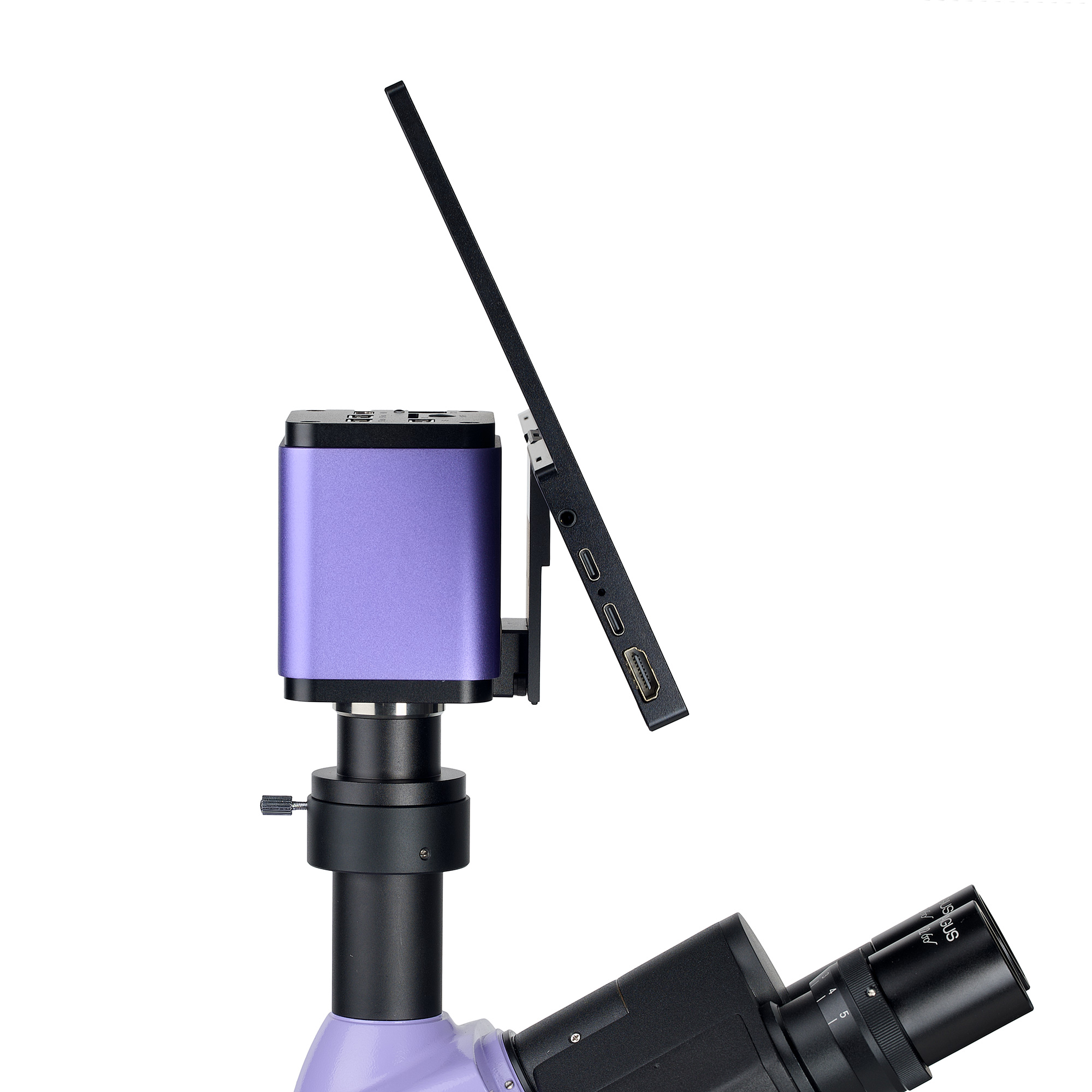

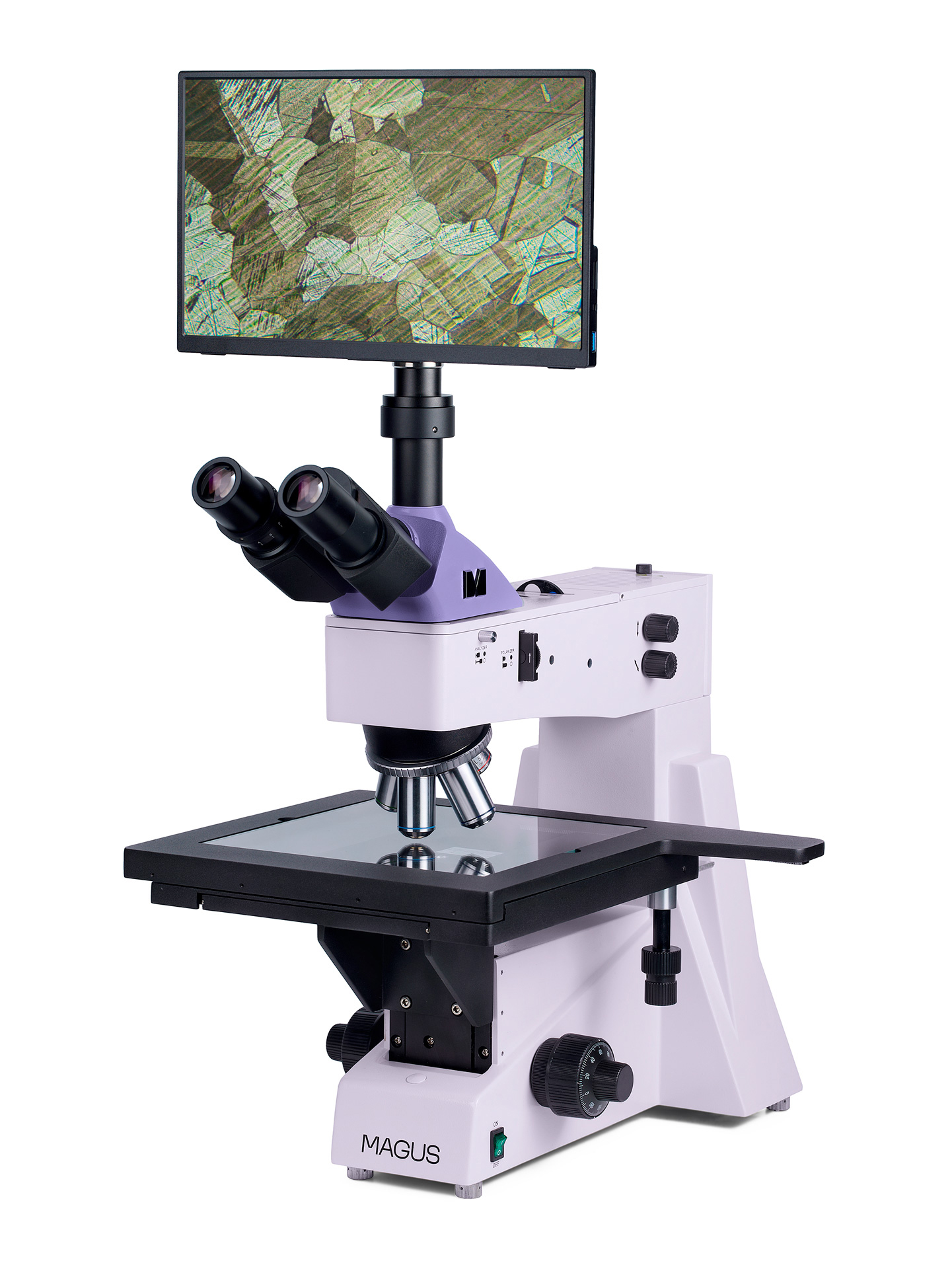

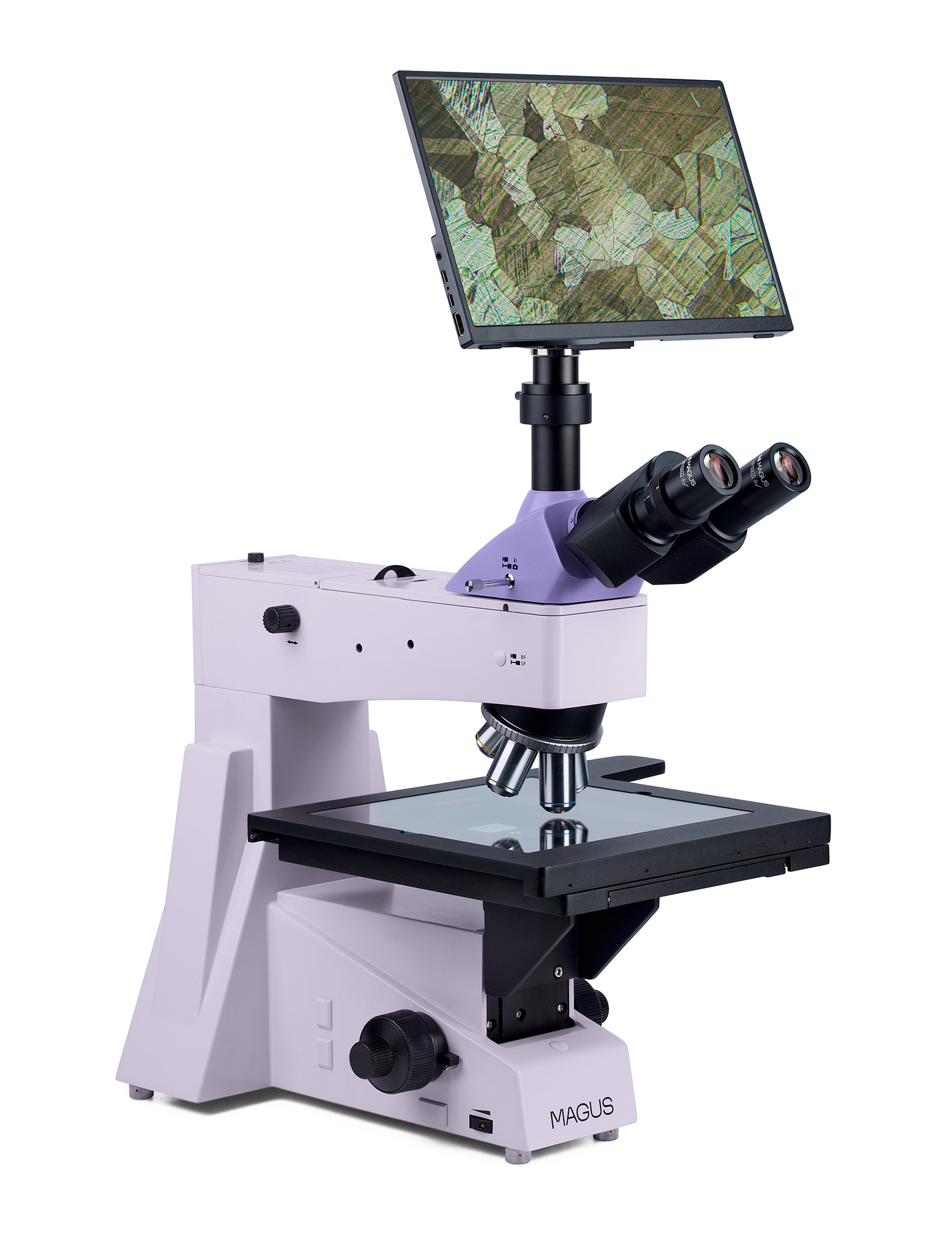

Monitor można ustawić na płaskiej powierzchni, używając składanej podstawki, lub zamocować bezpośrednio do kamery lub na statywie.
Układ optyczny

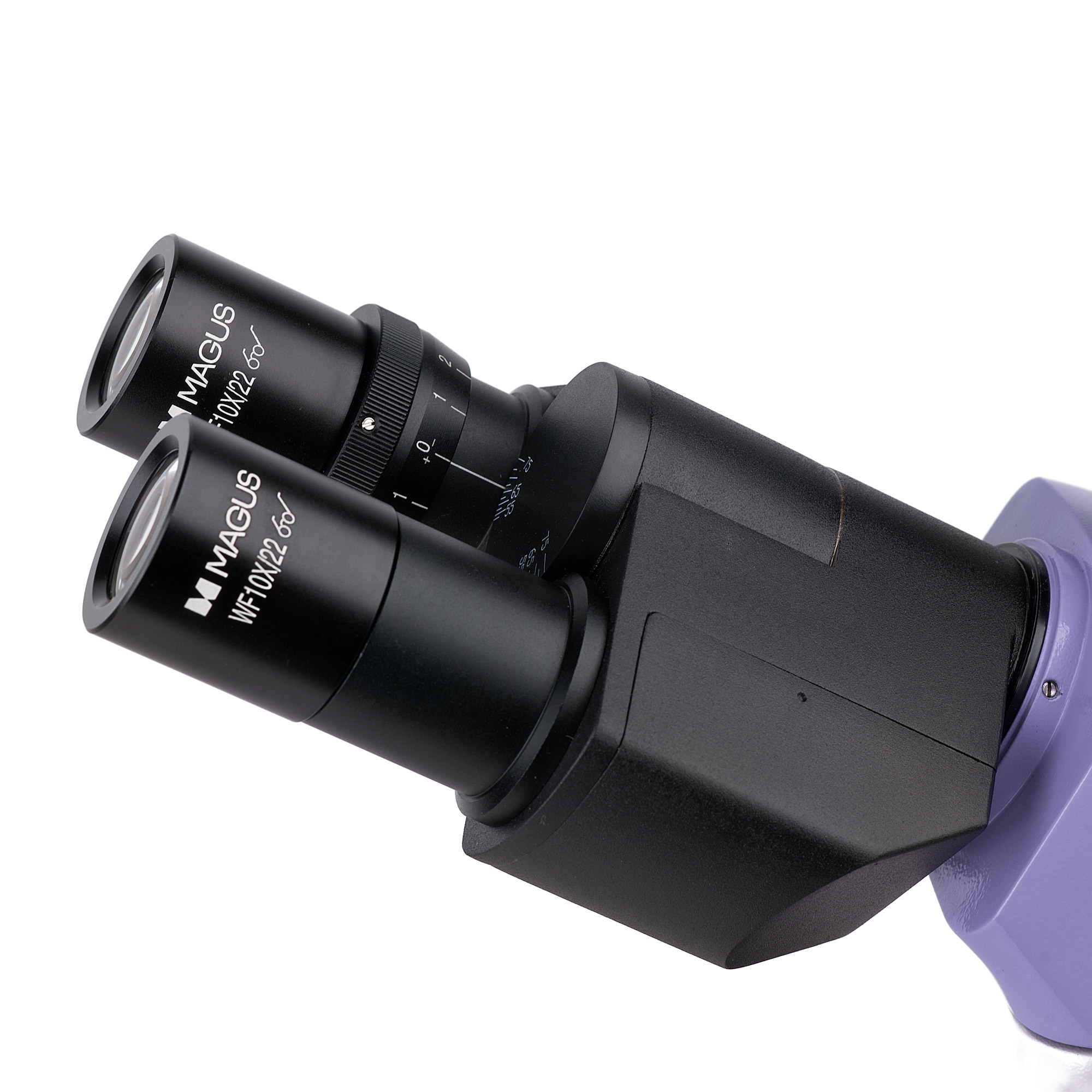

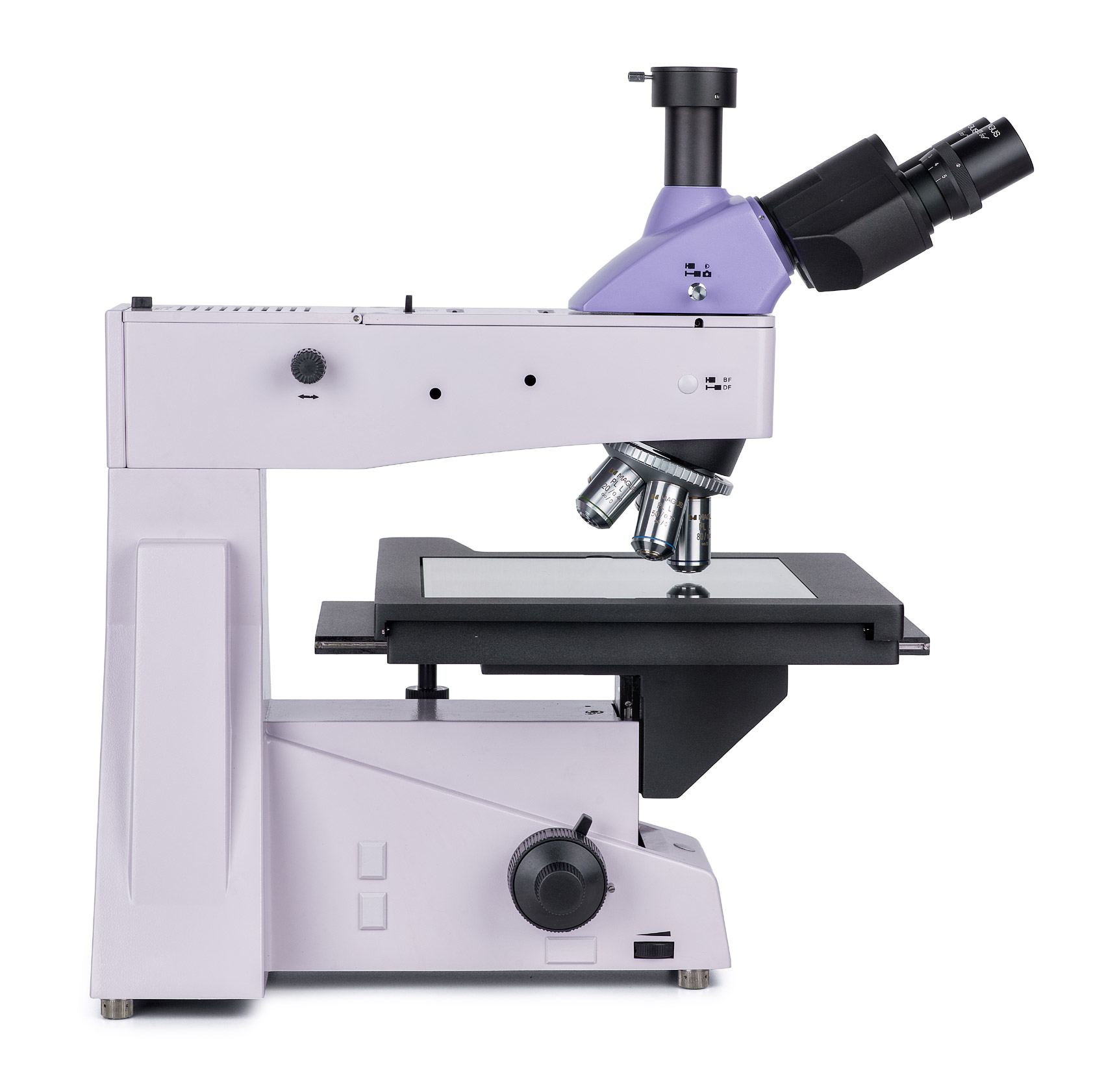

Planarno-achromatyczny układ optyczny z korekcją do nieskończoności przekazuje ostry, bardzo szczegółowy obraz. Mikroskop ma głowicę trójokularową nachyloną pod kątem 30° oraz trzecią tubę do zamontowania kamery cyfrowej. Kamera (sprzedawana osobno) rejestruje zdjęcia i filmy z badań oraz wyświetla obraz z mikroskopu na zewnętrznym wyświetlaczu. Przyrząd jest wyposażony w dwupozycyjną kostkę światłodzielącą: 100:0 i 0:100. Wiązka światła jest kierowana do okularów lub do kamery. Na lewej tubie umieszczono pierścień regulacji dioptrii.

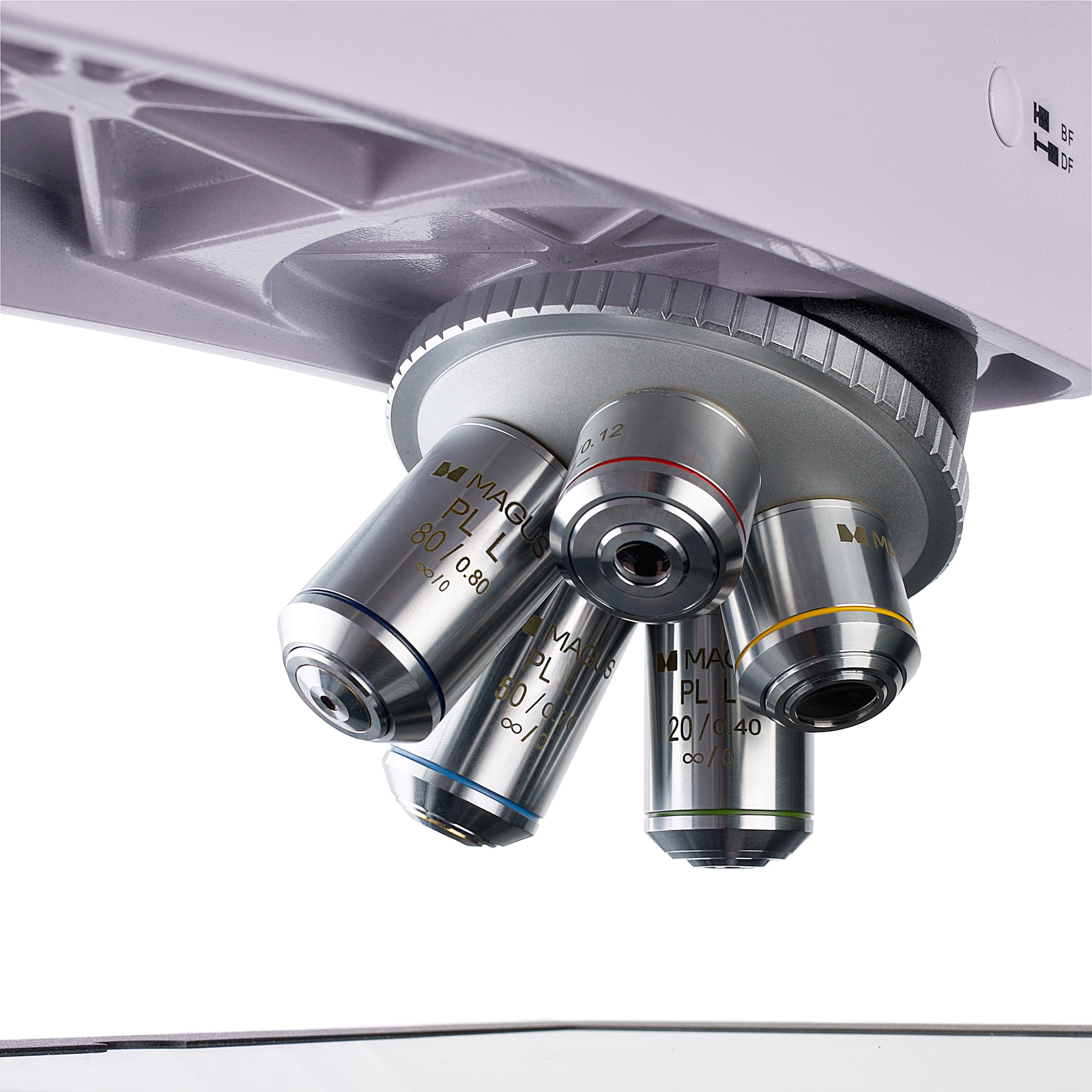

W misce rewolwerowej można zamontować 5 obiektywów – wszystkie one są dołączone do zestawu. Aby uzyskać większe powiększenie, zamiast podstawowych obiektywów można zamontować obiektywy opcjonalne. W konfiguracji podstawowej mikroskop pozwala uzyskać powiększenie w zakresie od 50 do 800 razy. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.
Oświetlenie

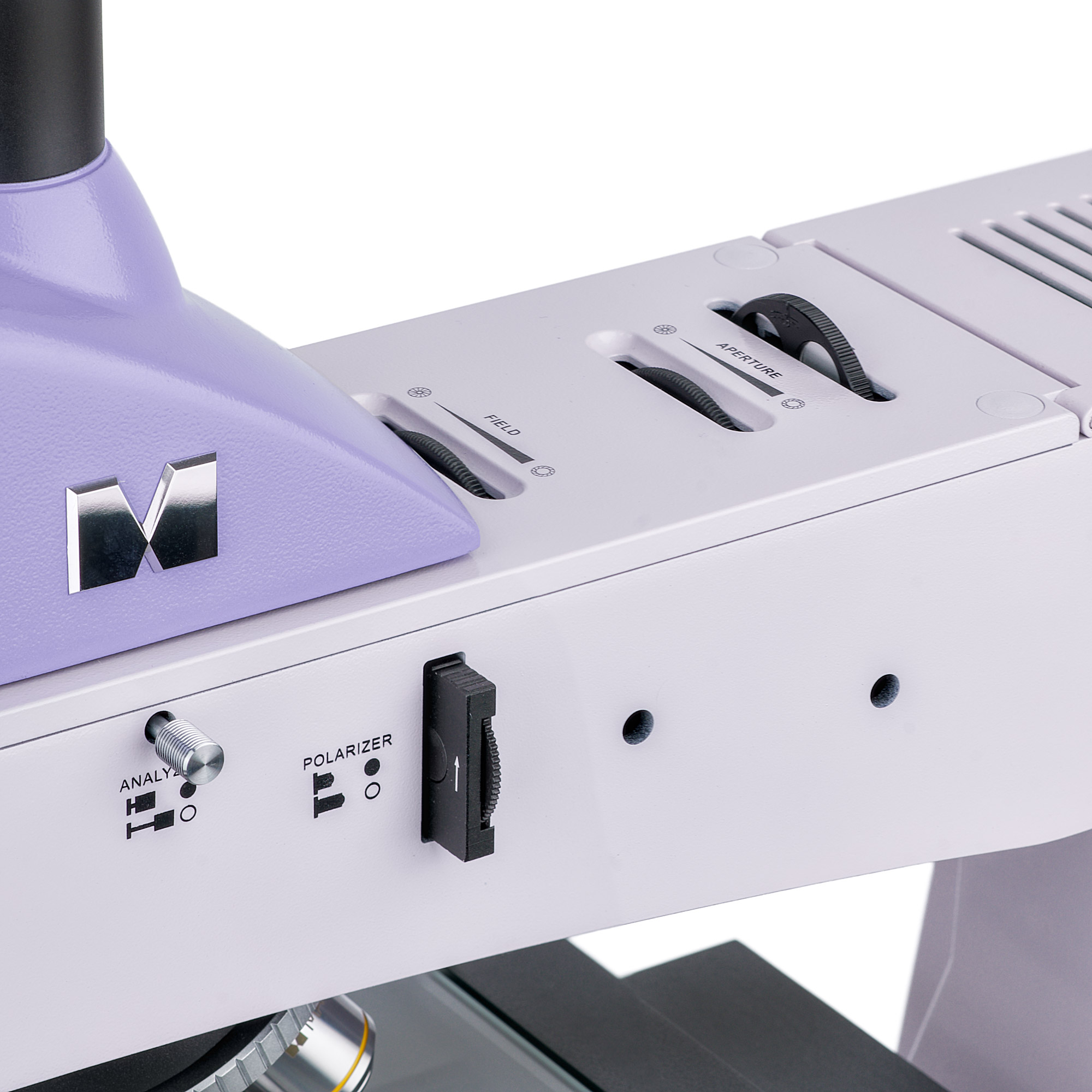

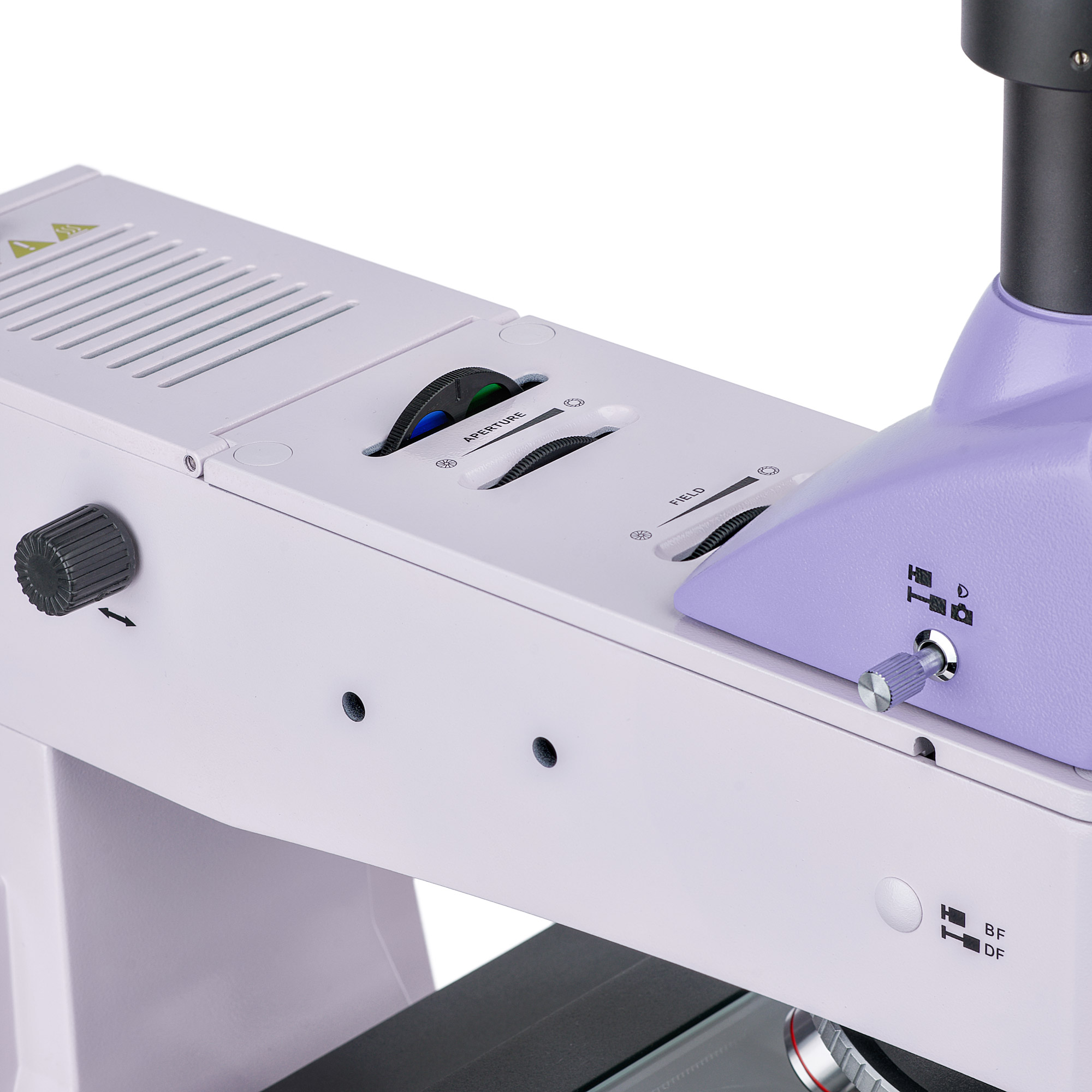

Układ oświetlenia ze źródłem światła odbitego składa się z trzech wycentrowanych elementów: źródła oświetlenia, apertury oraz przysłony pola. Żarówka halogenowa o mocy 30 W emituje światło o ciepłej barwie, dzięki czemu długotrwała praca z mikroskopem nie powoduje zmęczenia oczu. Jasność oświetlenia można regulować, można także ustawić oświetlenie Köhlera. Układ oświetlenia jest także wyposażony w urządzenie do polaryzacji: wbudowany analizator i wyjmowany obracany polaryzator. Zestaw zawiera kolorowe filtry.
Stolik i mechanizm regulacji ostrości

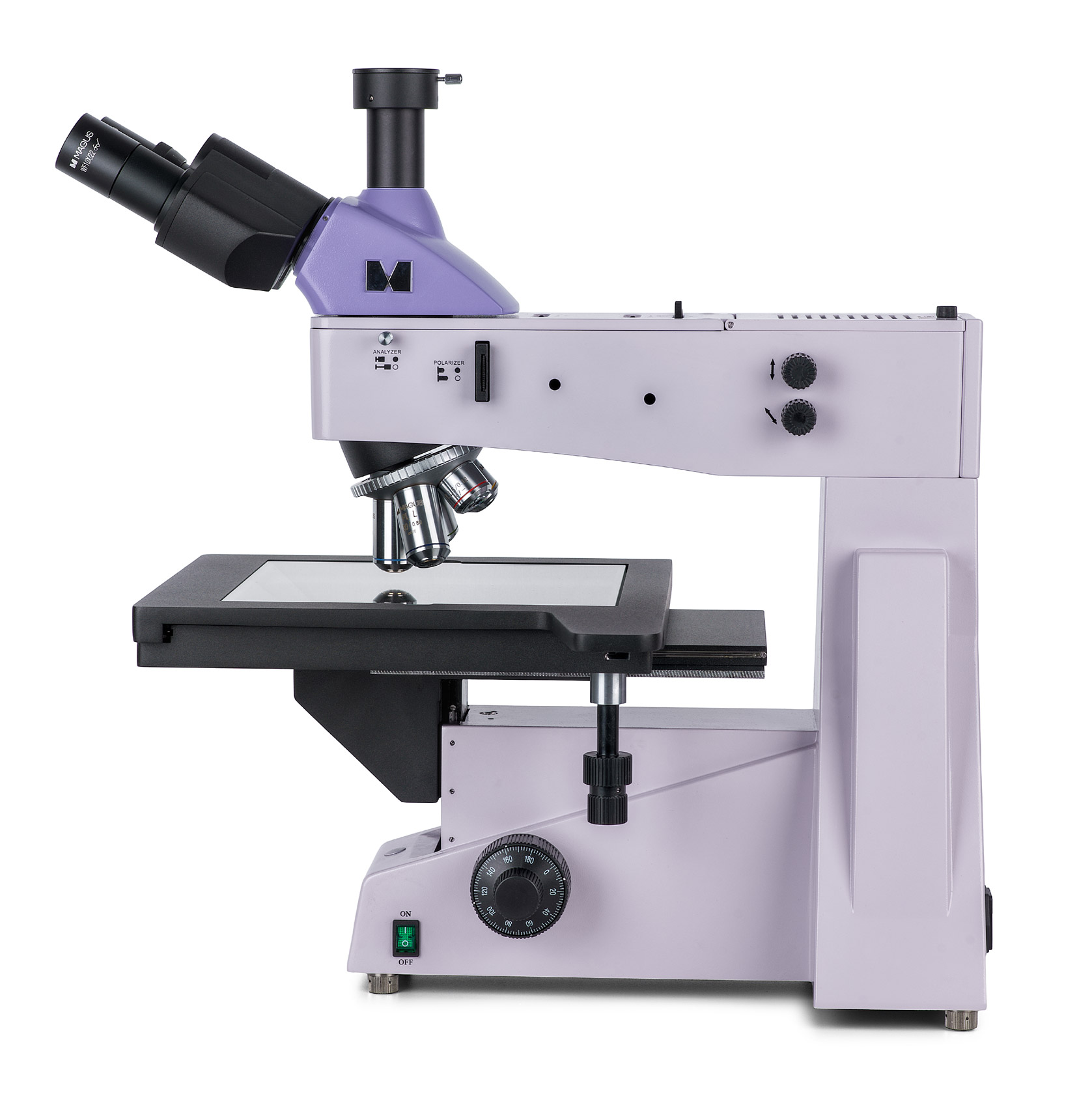

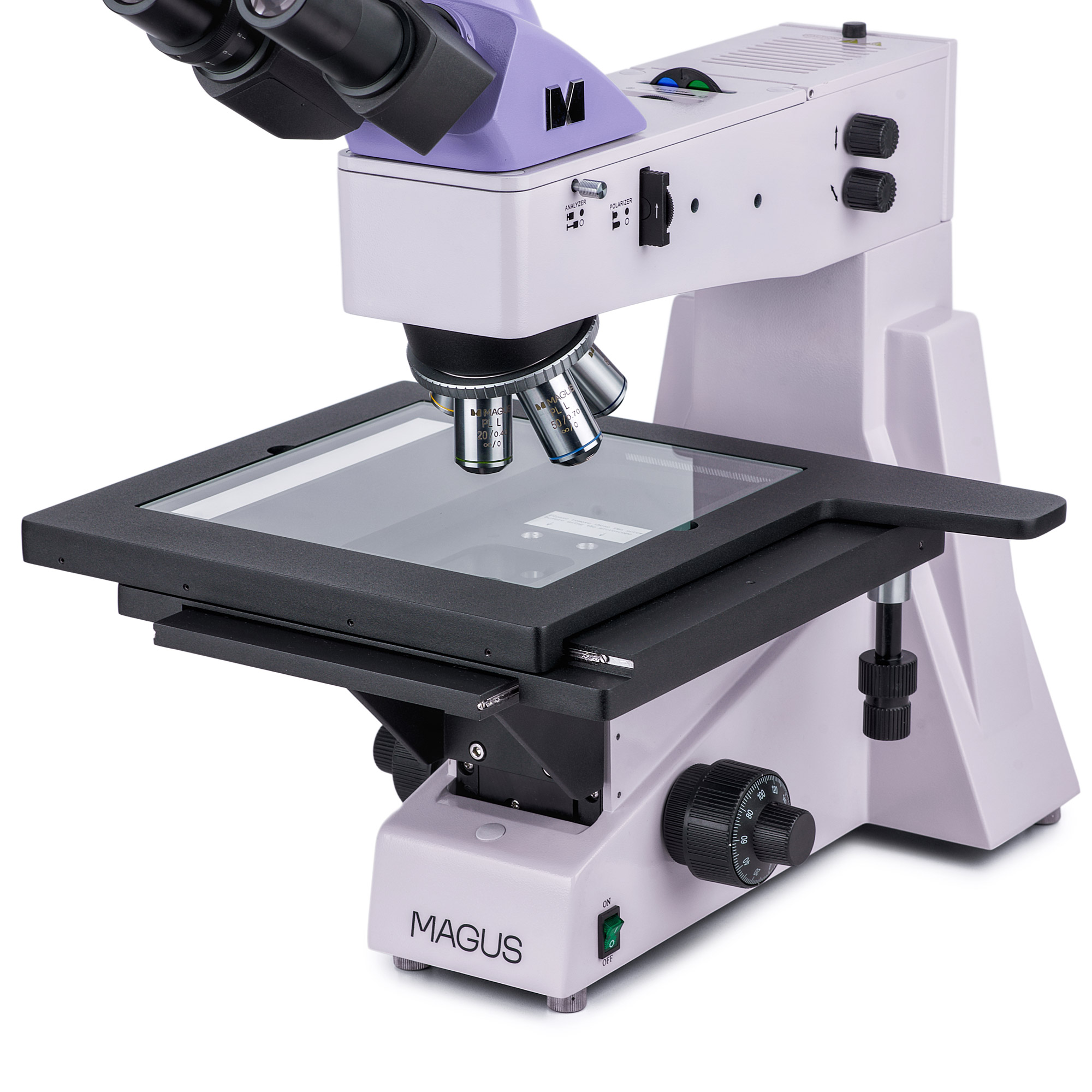

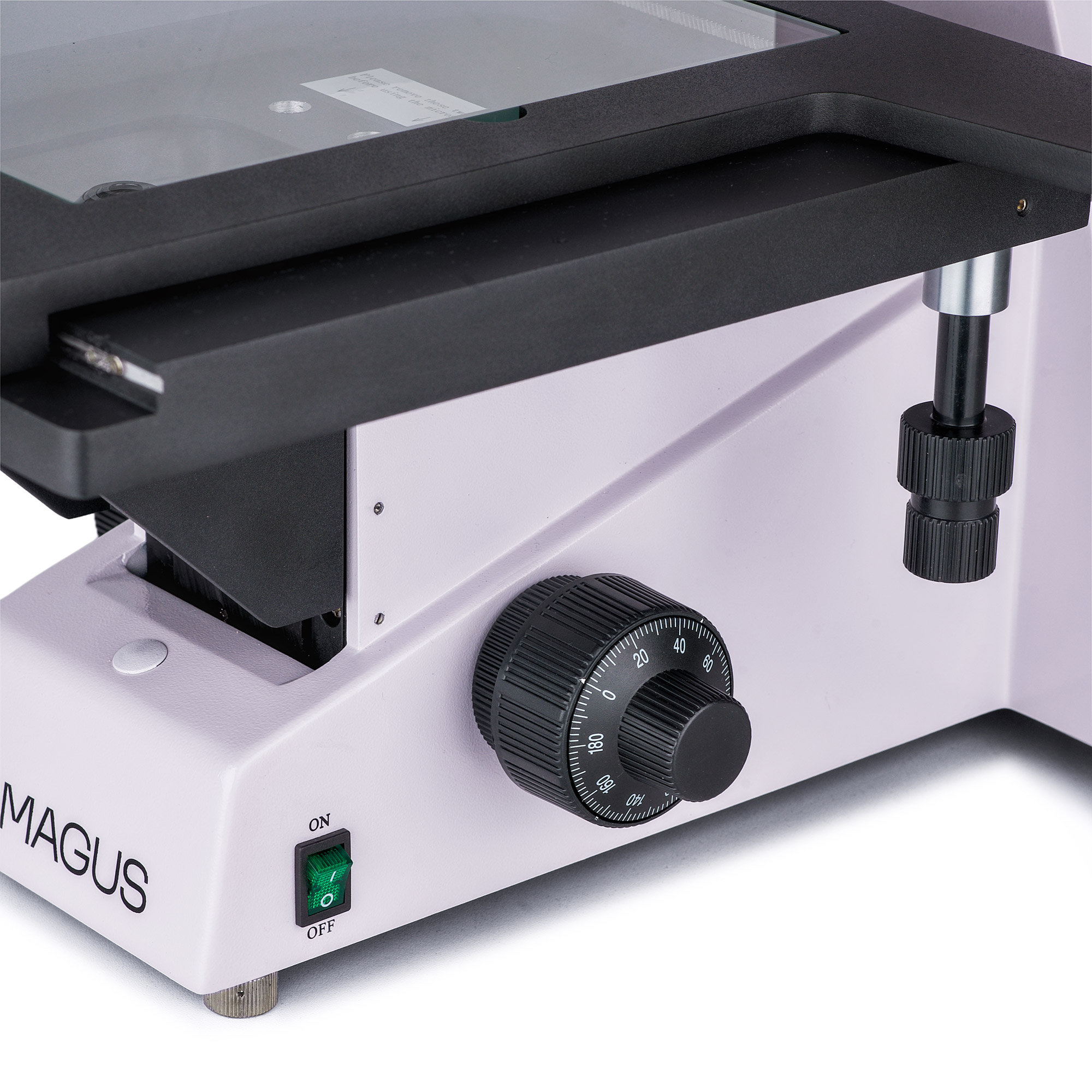

Najbardziej interesującym elementem budowy mikroskopu jest stolik o wymiarach 280×270 mm, który można przesuwać wzdłuż dwóch osi w zakresie 204 mm. Pozwala to na obserwowanie bardzo dużo preparatów oraz łatwe badanie ich powierzchni. Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone współosiowo po obu stronach mikroskopu wraz z pokrętłem blokady i pokrętłem regulacji napięcia mechanizmu zgrubnej regulacji ostrości. Uchwyty znajdują się blisko podstawy mikroskopu, dzięki czemu można swobodnie położyć dłonie na stole oraz przyjąć wygodną pozycję podczas prowadzenia obserwacji.
Akcesoria
Gama akcesoriów kompatybilnych z mikroskopem MAGUS Metal 650 obejmuje okulary, obiektywy o dużej odległości roboczej, kamery cyfrowe i preparaty kalibracyjne. Przy użyciu akcesoriów można poszerzyć możliwości mikroskopu.
Najważniejsze właściwości mikroskopu:
- Duży stolik o szerokim zakresie ruchów do pracy z długimi i szerokimi preparatami
- Wartość skali precyzyjnej regulacji ostrości 0,7 µm do łatwej regulacji ostrości przy dużych powiększeniach, zgrubna regulacja ostrości z pokrętłem blokady i regulacją napięcia
- Głowica trójokularowa z tubą głowicy trójokularowej i dzielnikiem wiązki
- Oświetacz światłem odbitym: mocna żarówka halogenowa 30 W z regulacją ostrości, zasilana przy użyciu zasilacza
- Urządzenie do polaryzacji, elementy oświetlacza światłem odbitym z możliwością wycentrowania, oświetlenie Köhlera, kolorowe filtry
- Szeroka gama kompatybilnych opcjonalnych akcesoriów
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie bez konieczności połączenia z komputerem za pośrednictwem interfejsu HDMI. Można podłączyć ją do komputera poprzez interfejs USB 2.0
- Rozdzielczość kamery wynosi 1920×1080 pikseli – to idealny wybór do wyświetlania obrazów na monitorze Full HD
- 60 kl./s lub 50 kl./s w zależności od wyjścia wideo podczas obserwacji poruszających się preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD20 (kamera cyfrowa, przewod HDMI (1,5 m), przewód USB 2.0 (2 m), mysz USB, karta pamieci SD 32 GB, zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
- Monitor LCD MAGUS MCD20
- Podstawa z gniazdem zasilania, źródło światła odbitego, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD: 3,98 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD: 2,08 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
- Preparat kalibracyjny
