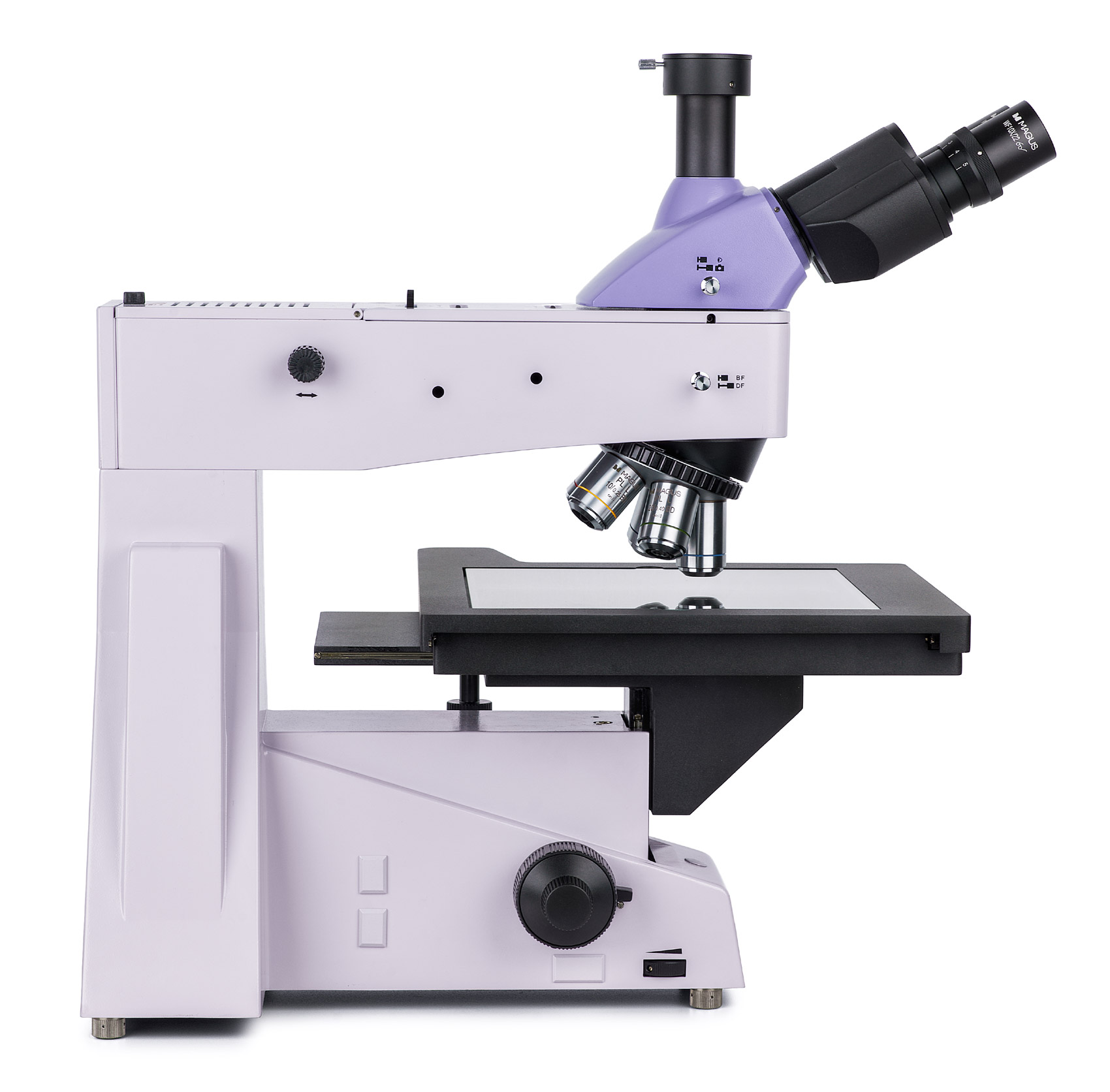

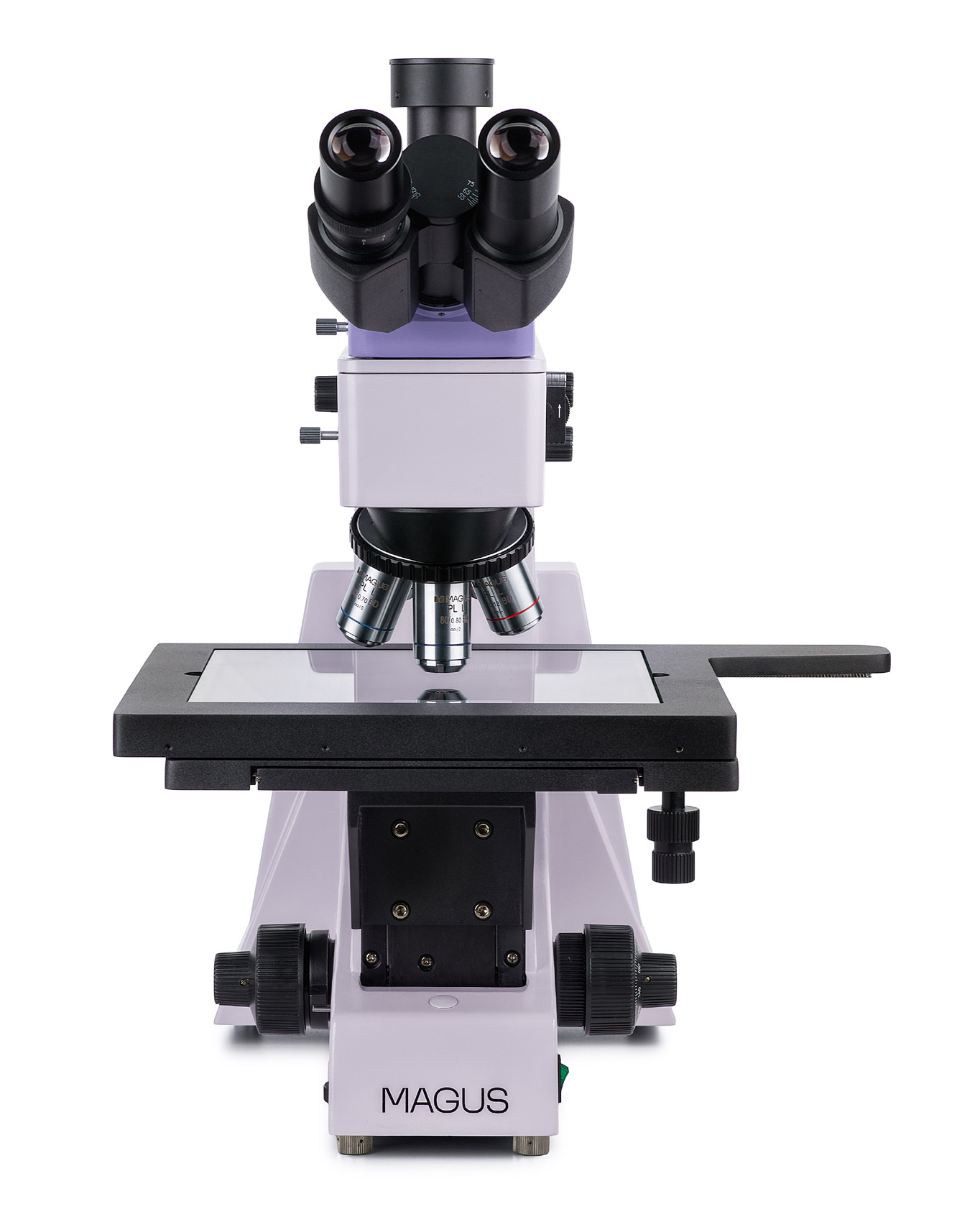

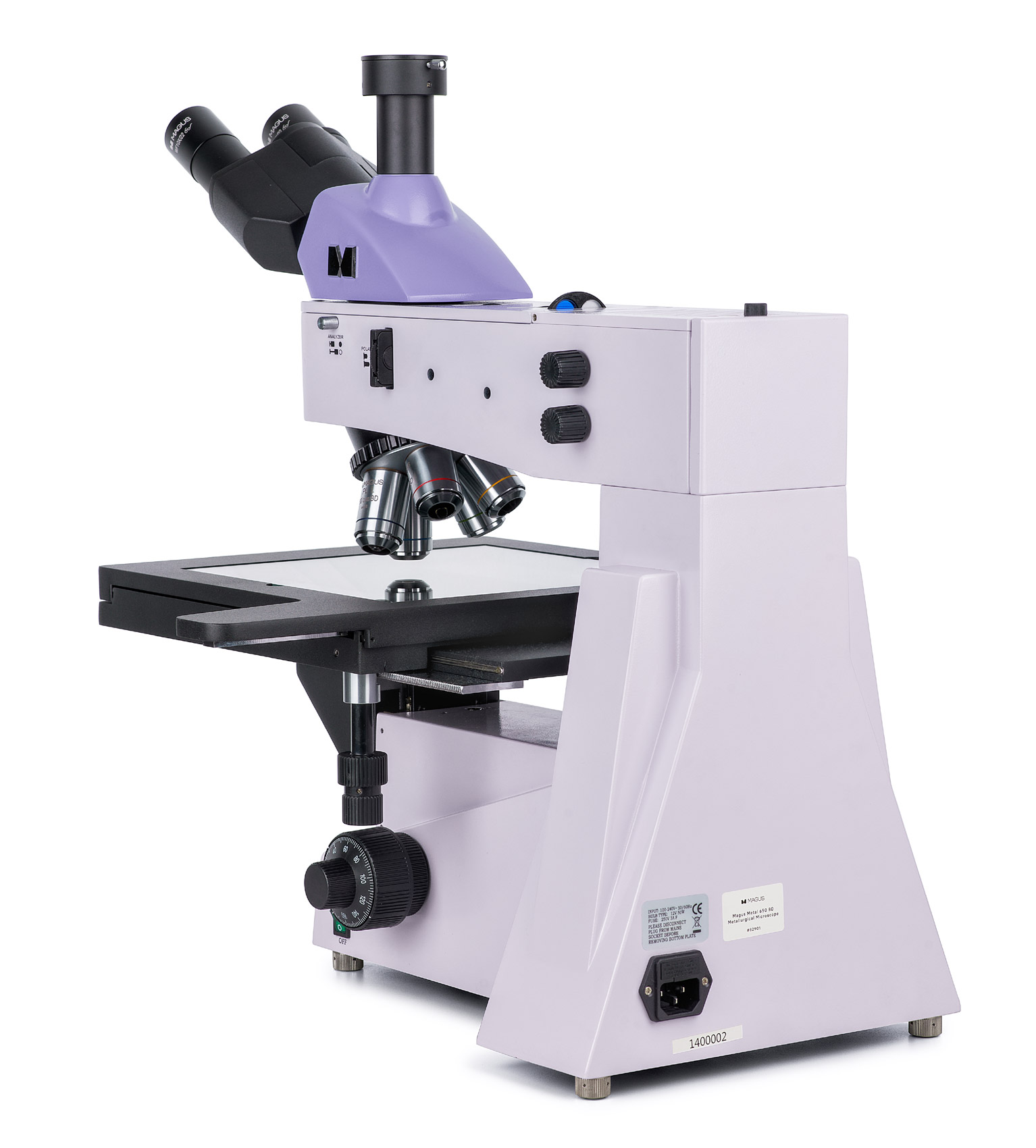

Mikroskop metalurgiczny cyfrowy MAGUS Metal D650 BD

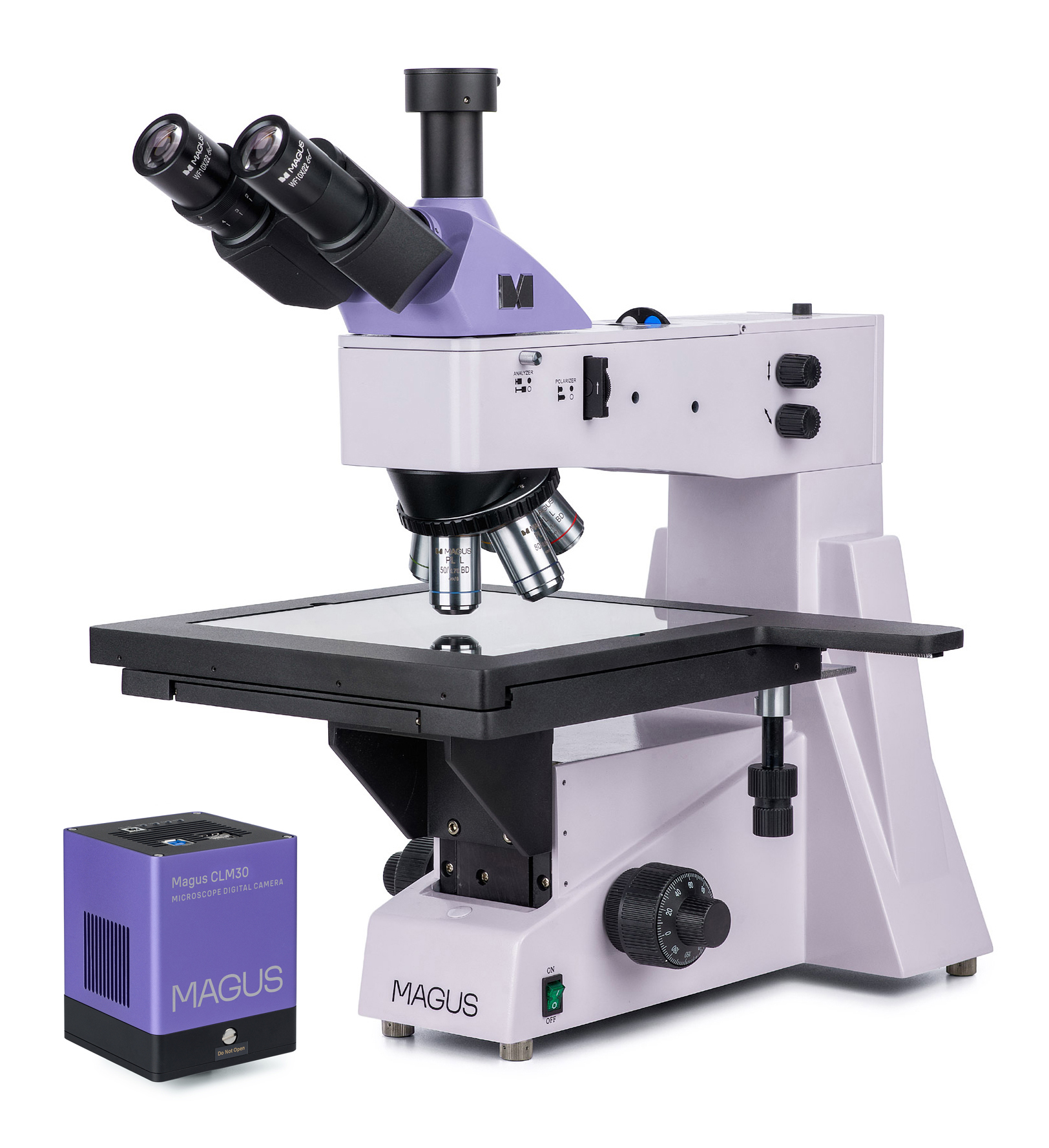

Mikroskop metalurgiczny cyfrowy MAGUS Metal D650 BD jest odpowiedni do badania powierzchni fotomasek, układów scalonych, płytek drukowanych oraz innych długich i szerokich obiektów. Jest wyposażony w duży stolik, na którym można łatwo umieścić duże preparaty, a także mechanizm precyzyjnej regulacji ostrości ze skalą 0,7 µm do prowadzenia wysoce dokładnych obserwacji przy dużym powiększeniu. Obserwacje metodą jasnego pola, ciemnego pola oraz w świetle polaryzowanym. Mikroskop jest odpowiedni do kontroli jakości w laboratoriach, centrach badawczych i na wydziałach uniwersyteckich.

Kamera cyfrowa

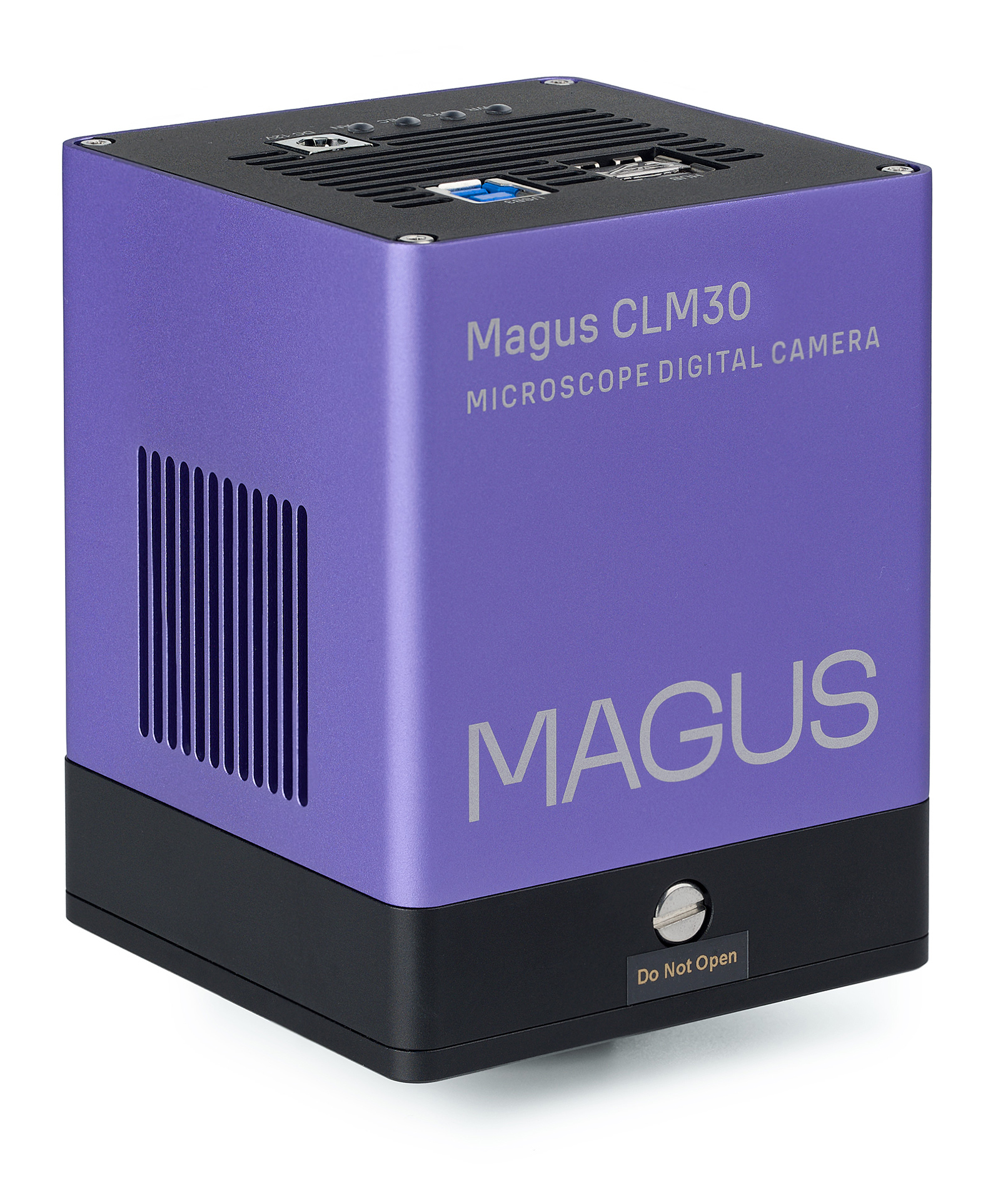

Kamera cyfrowa MAGUS CLM30 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 8,3 MP i zapewnia realistyczne obrazy w rozdzielczości 3840×2160 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły.
Wideo jest nagrywane z prędkością 45 kl./s lub 70 kl./s w zależności od rozdzielczości: obrazy są płynne, z miękkimi i subtelnymi przejściami między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji w klasie.
Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

Układ optyczny

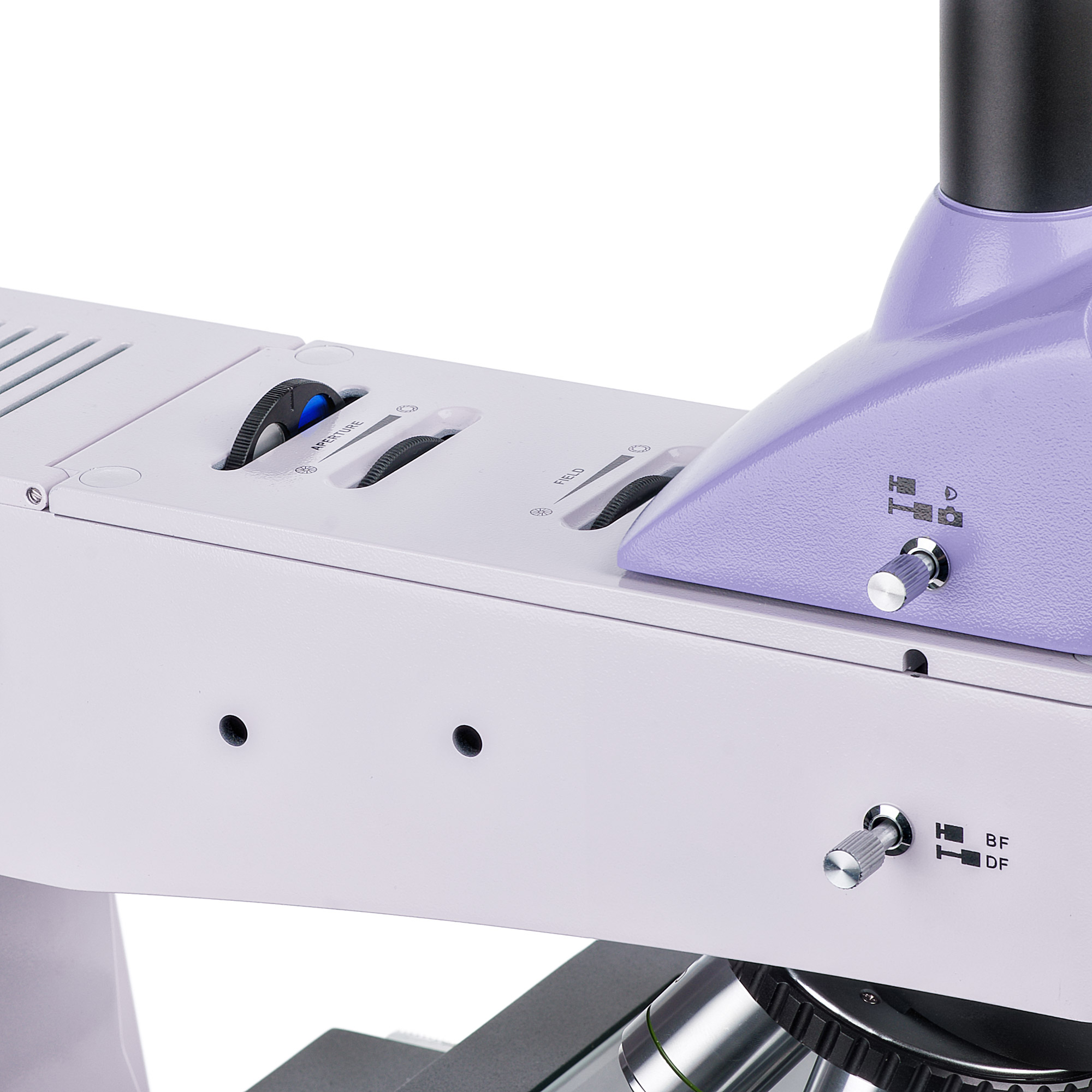

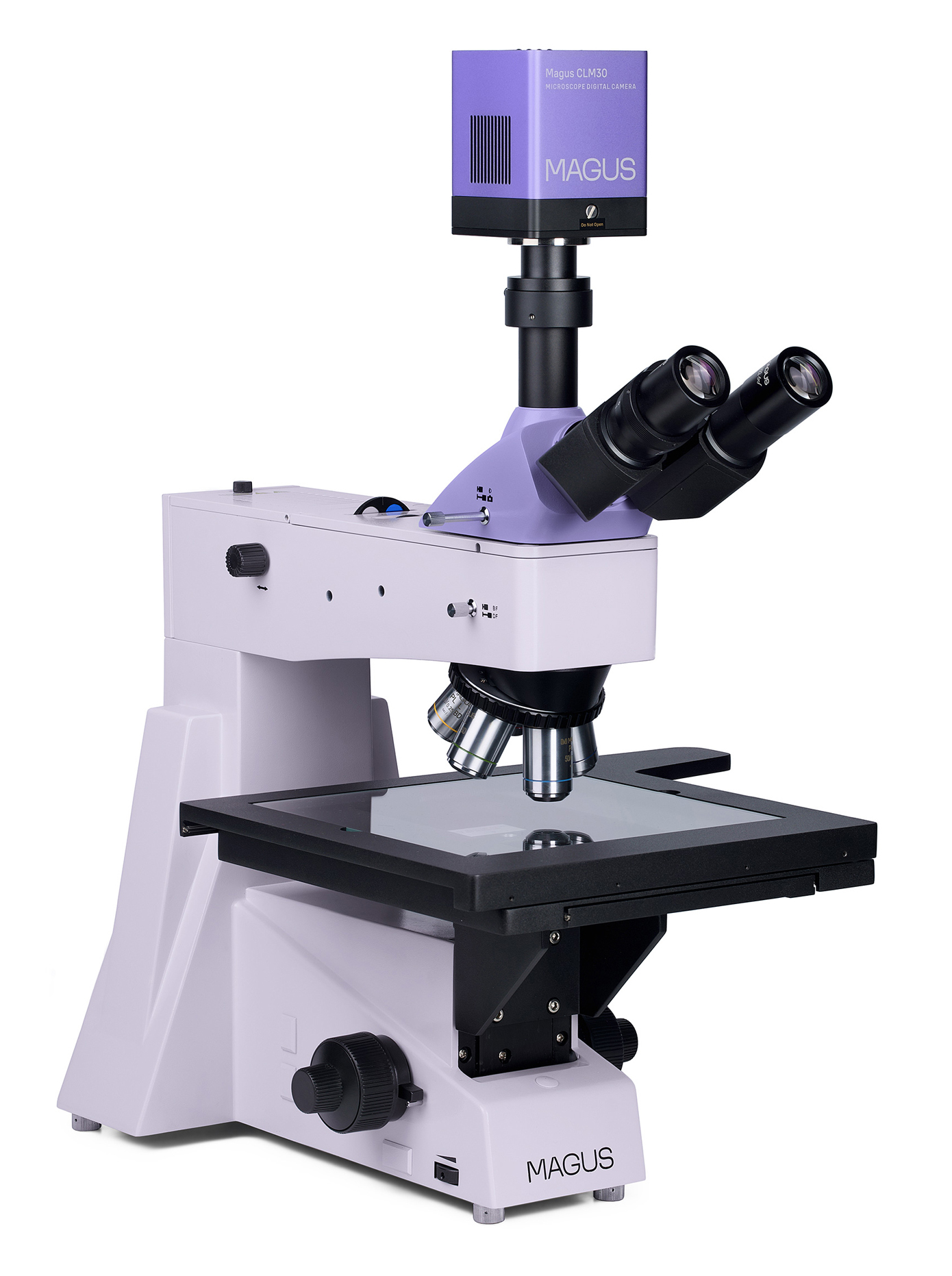

Głowica trójokularowa ma trzecią tubę do zamontowania kamery cyfrowej. Pokrętło wyboru źródła światła/kamery kieruje wiązkę światła do kamery w celu uzyskania jasnych oraz szczegółowych zdjęć i filmów, które można wyświetlać na zewnętrznym wyświetlaczu. Kamera nie jest częścią podstawowej konfiguracji. Na lewym okularze jest pierścień regulacji dioptrii do regulacji ostrości obrazu.

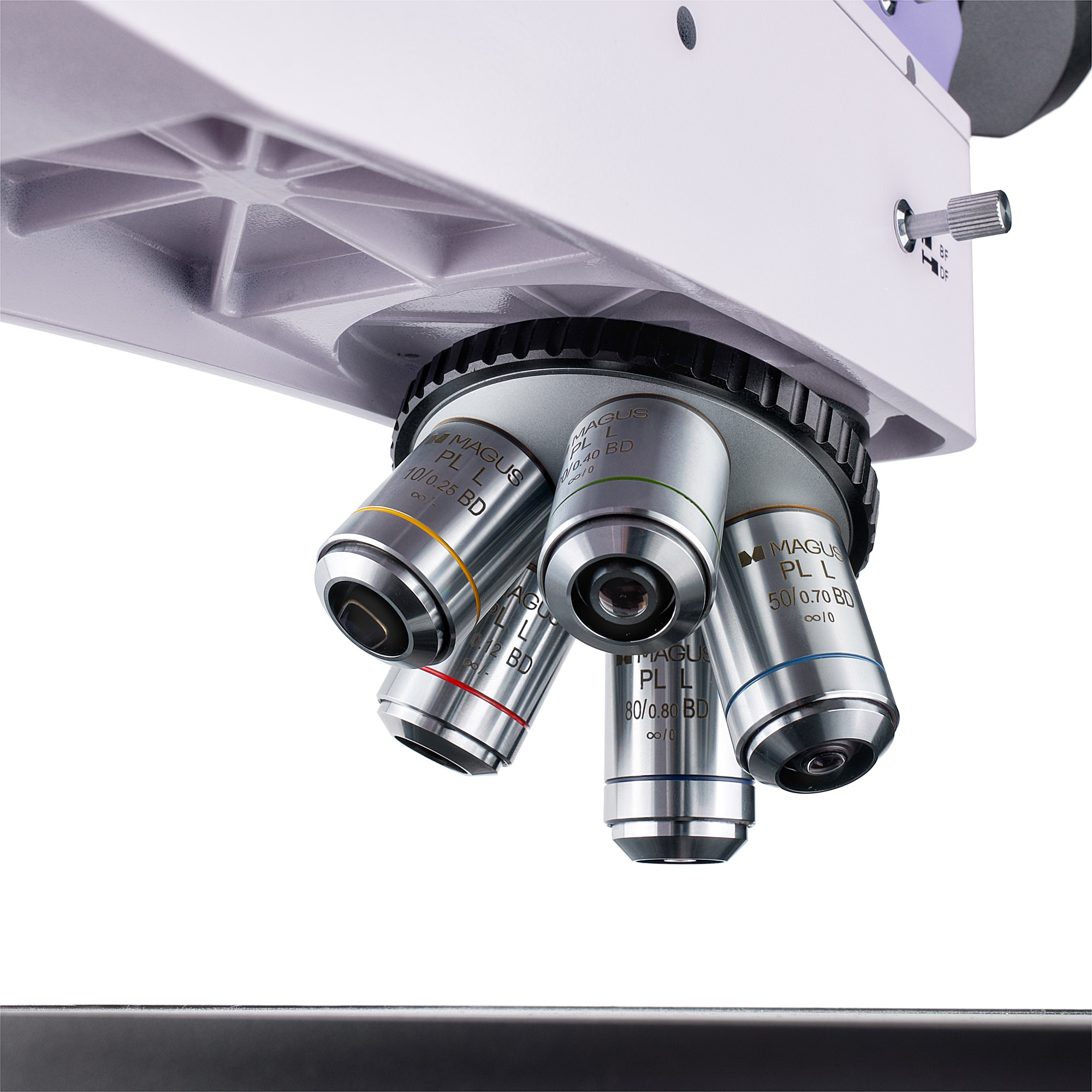

Obiektywy planarno-achromatyczne z oznaczeniem BD opracowano specjalnie do obserwacji mikroskopowych metodą jasnego i ciemnego pola. Mają one dużą odległość roboczą. Pięć z nich jest dołączonych do zestawu – po jednym do każdego gniazda miski rewolwerowej. W razie potrzeby wszystkie zamontowane obiektywy można szybko wymienić na obiektywy opcjonalne. Układ optyczny z korekcją do nieskończoności o powiększeniu od 50 do 800 razy. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.

Oświetlenie

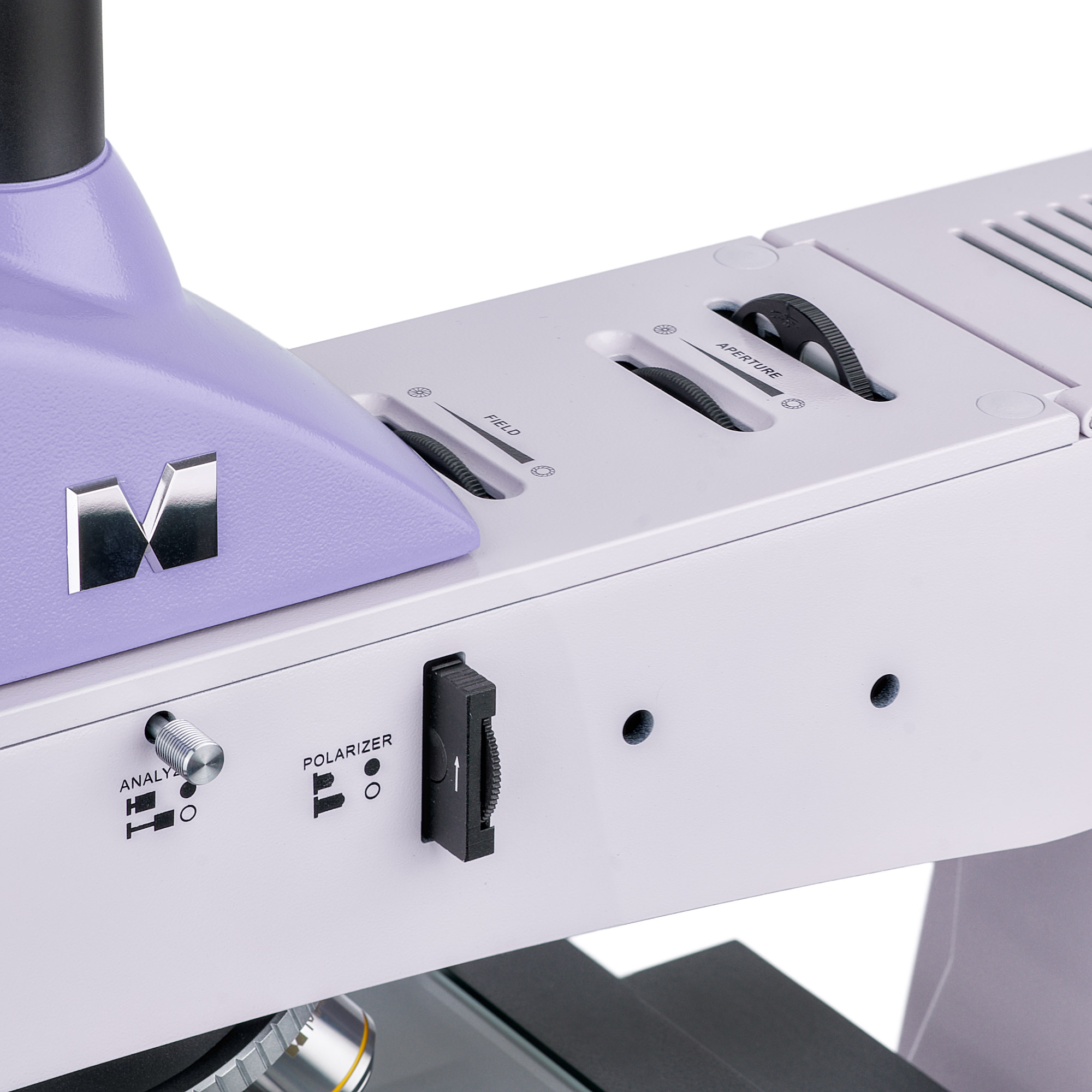

Układ oświetlenia ze źródłem światła odbitego opracowano tak, aby podczas wszystkich obserwacji uzyskać bardzo szczegółowy obraz, niezależnie od używanego typu obiektywu oraz techniki obserwacji mikroskopowych. Źródło oświetlenia to żarówka halogenowa o mocy 50 W, która generuje jasne i równomierne światło o ciepłej barwie. Do regulacji oświetlenia można zastosować metodę oświetlenia Köhlera. Dostępne są także filtry do regulacji odwzorowania kolorów oraz urządzenie polaryzacyjne (wbudowany analizator i wyjmowany polaryzator). Źródło oświetlenia, aperturę oraz przysłony pola można wycentrować. Układ oświetlenia zawiera również urządzenie do obserwacji metodą ciemnego pola.

Stolik i mechanizm regulacji ostrości

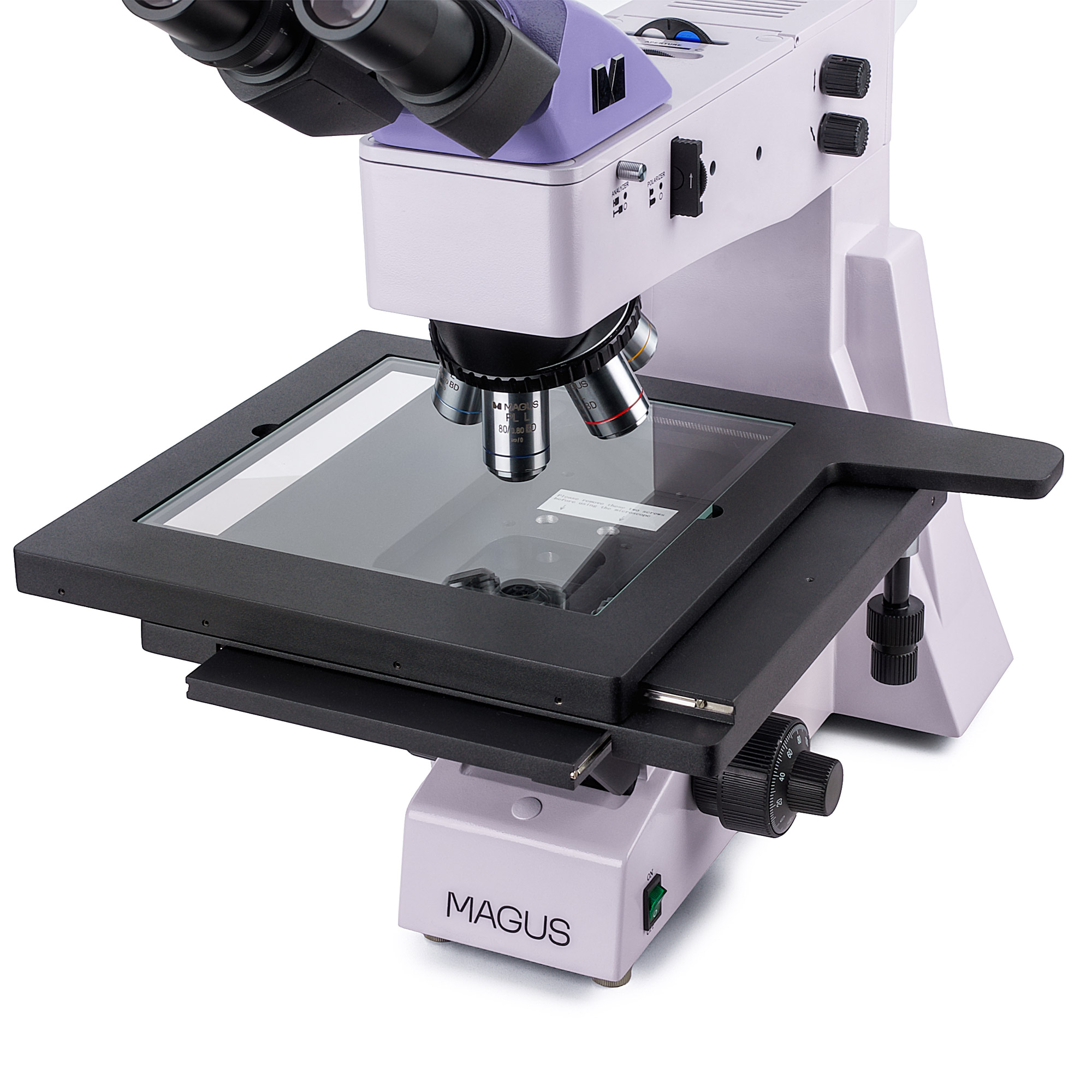

Specjalną cechą mikroskopu jest duży stolik o wymiarach 280×270 mm oraz o zakresie ruchu wynoszącym 204 mm wzdłuż osi X i Y. Ostrość reguluje się, obracając pokrętła regulacji zgrubnej i precyzyjnej. Wyróżniają się płynnym i niezawodnym działaniem, a zastosowana wartość skali precyzyjnej regulacji ostrości umożliwia dokładną pracę przy dużych powiększeniach. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła regulacji ostrości umieszczono w podstawie mikroskopu, dzięki czemu można przyjąć wygodną i zrelaksowaną pozycję. Można w ten sposób oprzeć dłonie na blacie stołu, zamiast trzymać je w powietrzu.

Akcesoria

Aby wykorzystać pełnię możliwości mikroskopu MAGUS Metal 650 BD, warto zakupić dodatkowe akcesoria: okulary, obiektywy o dużej odległości roboczej do obserwacji metodą jasnego i ciemnego pola, preparaty kalibracyjne oraz kamery cyfrowe.

Najważniejsze właściwości mikroskopu:

• Precyzyjna regulacja ostrości: wartość skali 0,7 µm; mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia
• Duży stolik do łatwego obserwowania długich i szerokich obiektów, duży zakres ruchu stolika wzdłuż dwóch osi
• Planarno-achromatyczny układ optyczny, głowica trójokularowa z kostką światłodzielną 100:0 i 0:100, trzecia tuba do montażu kamery
• Źródło oświetlenia, przysłony aperturowa i pola z możliwością centrowania, regulacja oświetlenia Köhlera, urządzenie do polaryzacji, zestaw kolorowych filtrów, techniki obserwacji mikroskopowych metodą ciemnego pola
• Źródło oświetlenia – żarówka halogenowa 50 W z zasilaniem 220 V i regulacją jasności
• Opcjonalne akcesoria

Najważniejsze właściwości kamery:

• Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4, 10, 20 i 40 razy
• Rozdzielczość 8,3 MP: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
• 45 kl./s i 70 kl./s w rozdzielczości 3840×2160 pikseli i 1920×1080 pikseli do obserwacji ruchomych preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne. Dlatego podczas robienia zdjęć można stosować długi czas naświetlania.

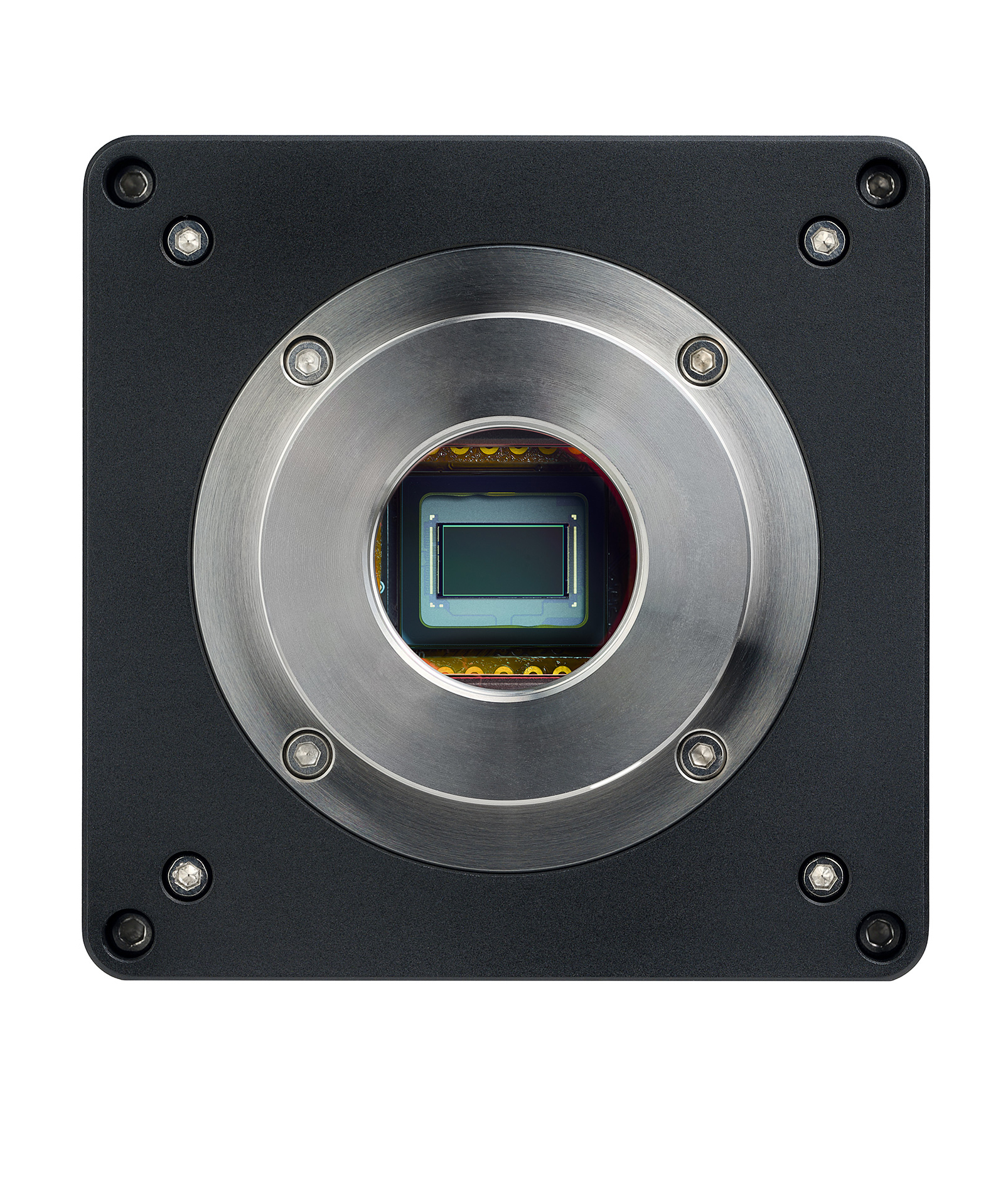

• Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

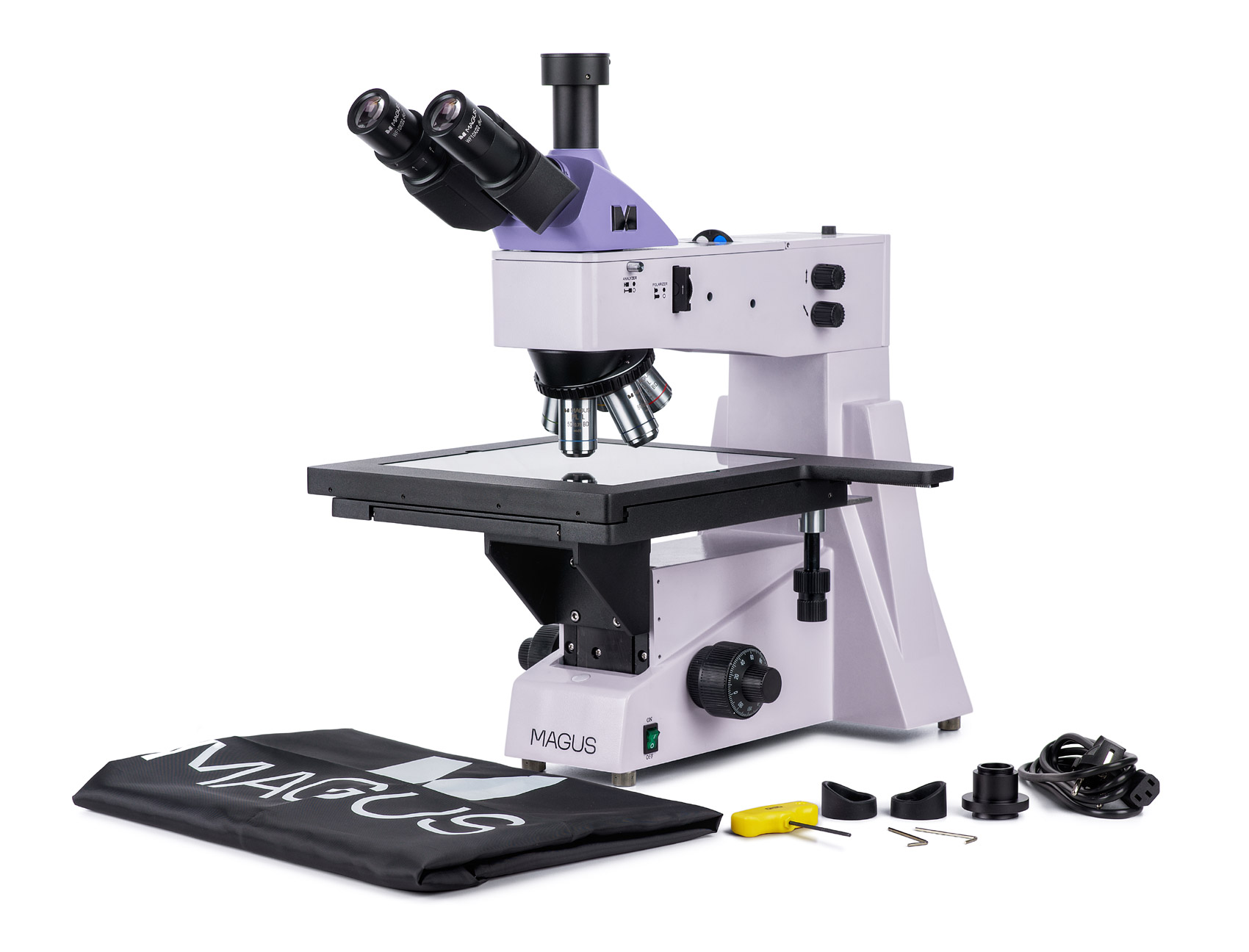

Zawartość zestawu:

• Kamera cyfrowa MAGUS CLM30 (kamera cyfrowa, przewód USB, Adapter 12 V, 3 A, futerał, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z gniazdem zasilania, oświetacz światłem odbitym, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD 0,8 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD 1,9 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD 0,4 mm
• Preparat kalibracyjny
