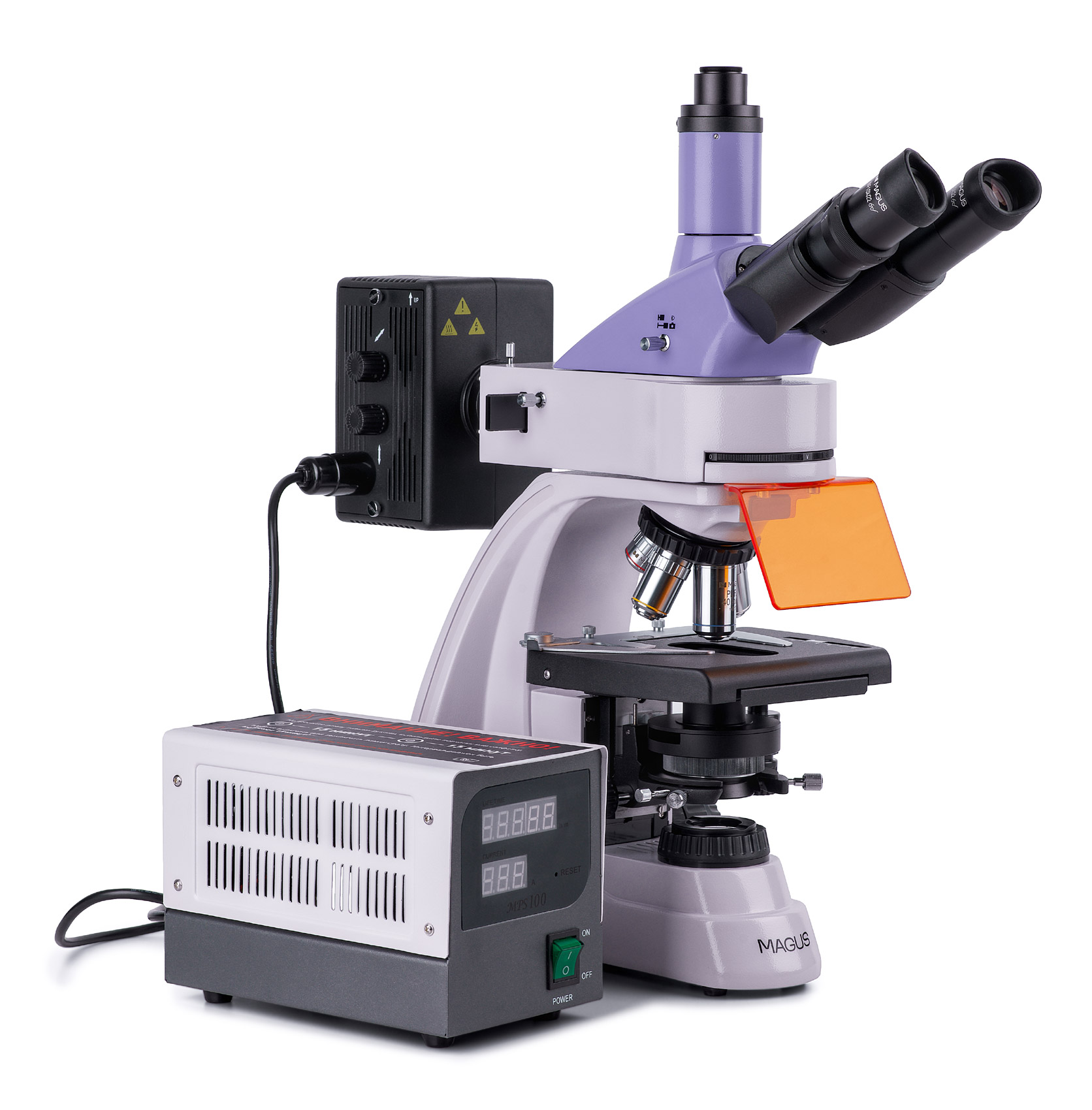

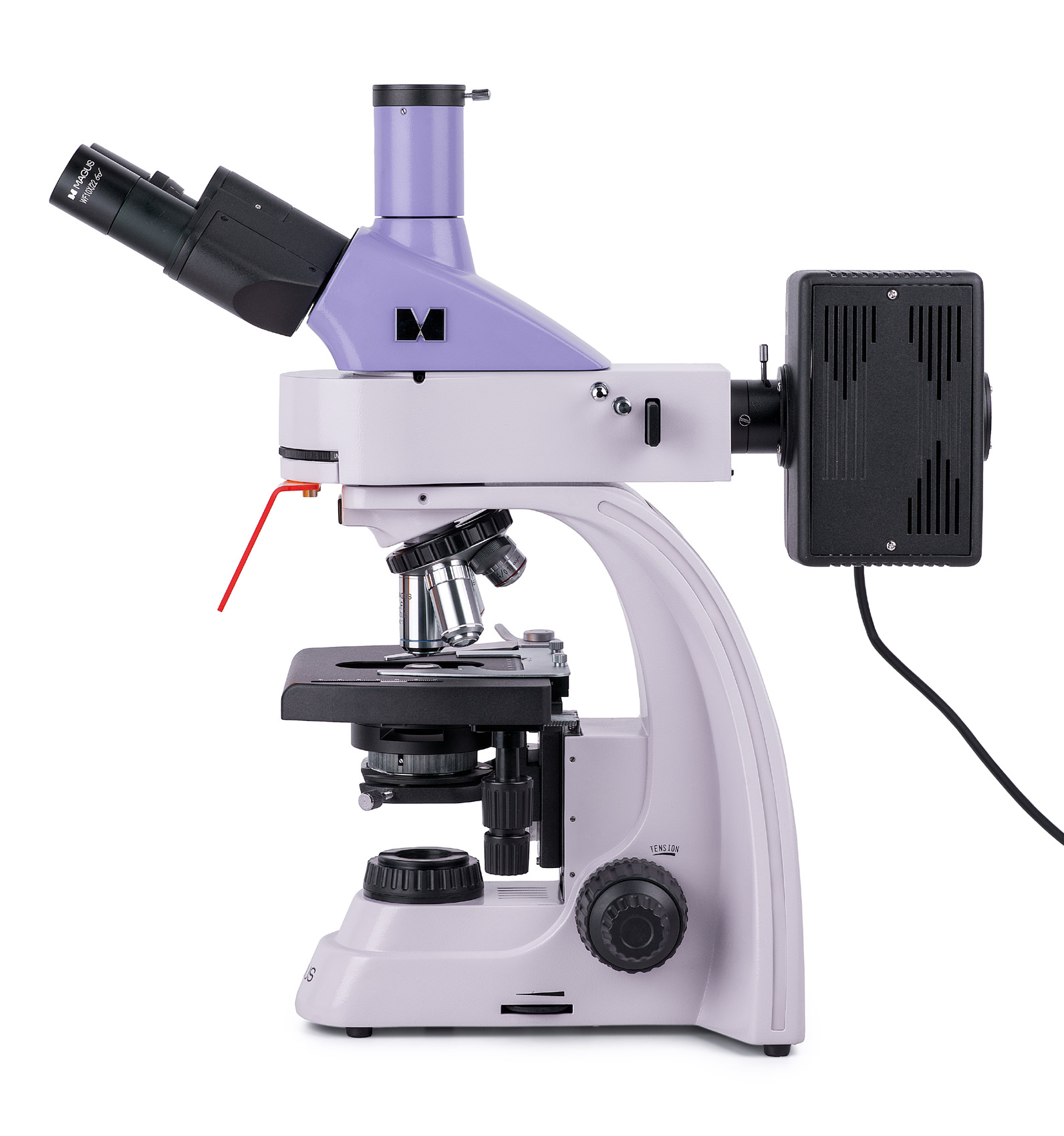

Mikroskop fluorescencyjny MAGUS Lum 400 jest przeznaczony do diagnostyki i badań metodami mikroskopii fluorescencyjnej (w świetle odbitym) i jasnego pola (w świetle przechodzącym). Techniki ciemnego pola, kontrastu fazowego i polaryzacji mogą być używane z opcjonalnym wyposażeniem. Obszary zastosowania mikroskopu fluorescencyjnego: analiza DNA, badanie patogenów, nadzór sanitarno-epidemiologiczny, badania kryminalistyczne itp.
Zastosowania mikroskopu »
Układ optyczny

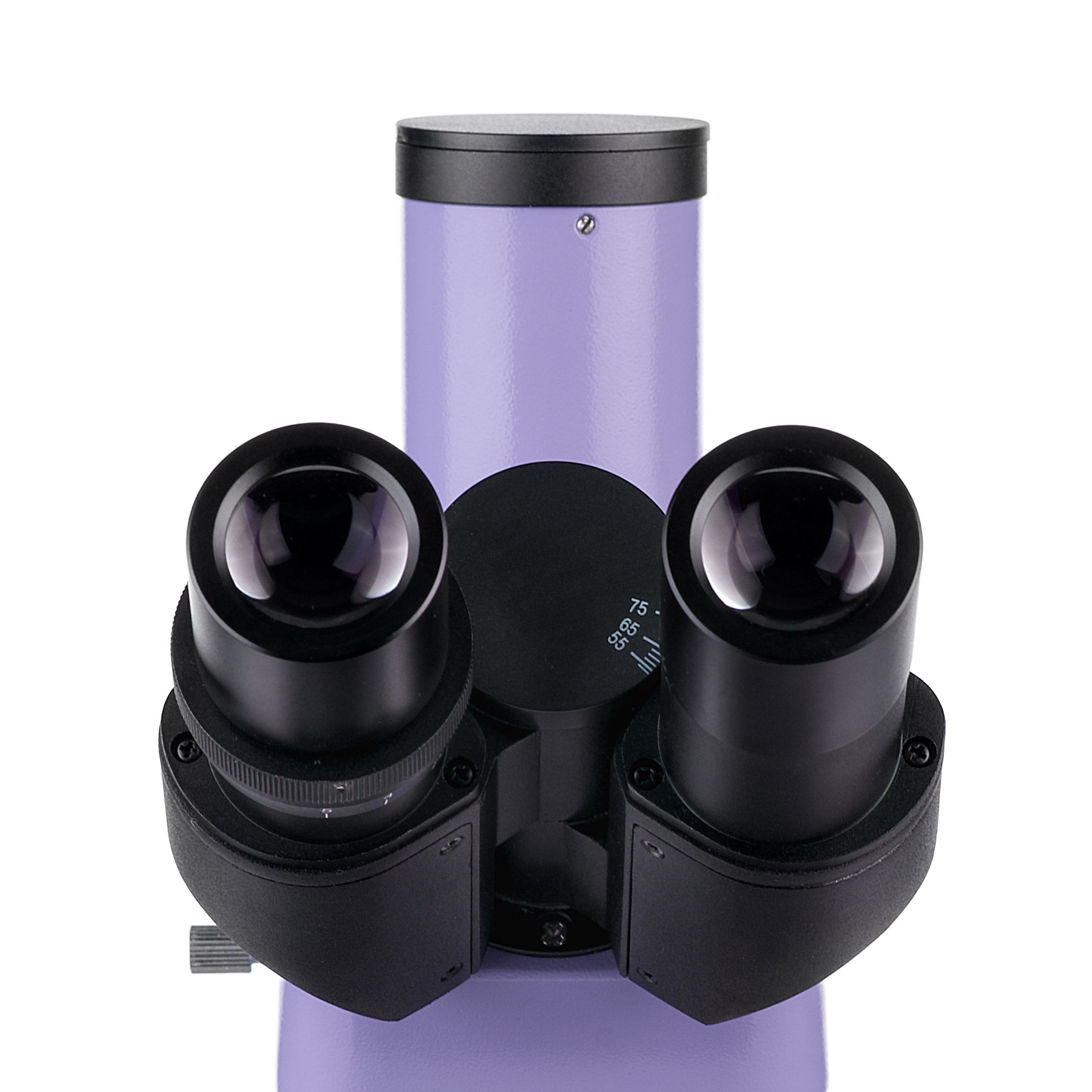

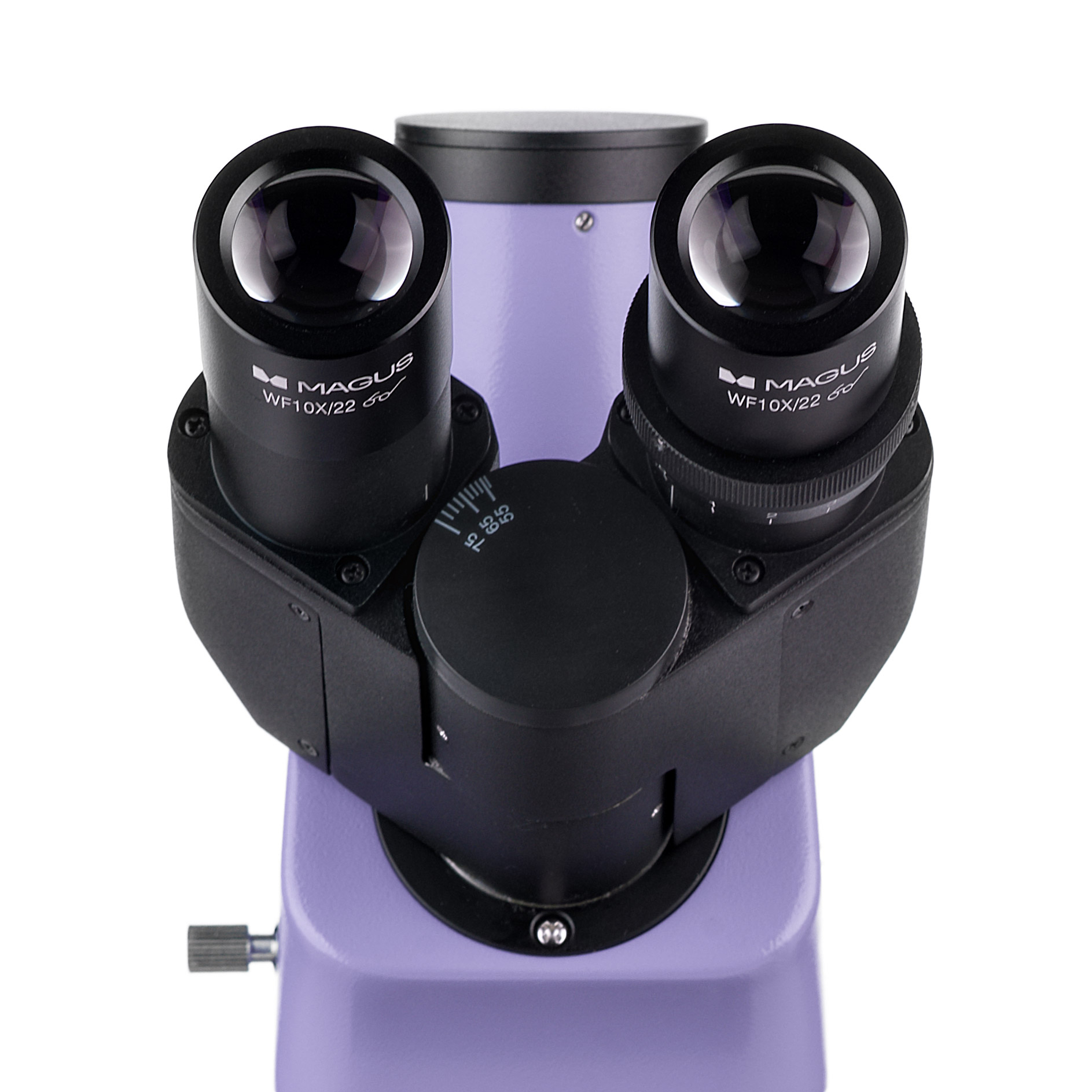

Jest to mikroskop trójokularowy: Głowica dwuokularowa jest nachylona pod kątem 30°, a kamera cyfrowa (sprzedawana osobno) jest instalowana w tubie głowicy trójokularowej. Tuby okularów można obracać o 360°, co ułatwia dostosowanie ich do wzrostu użytkownika.

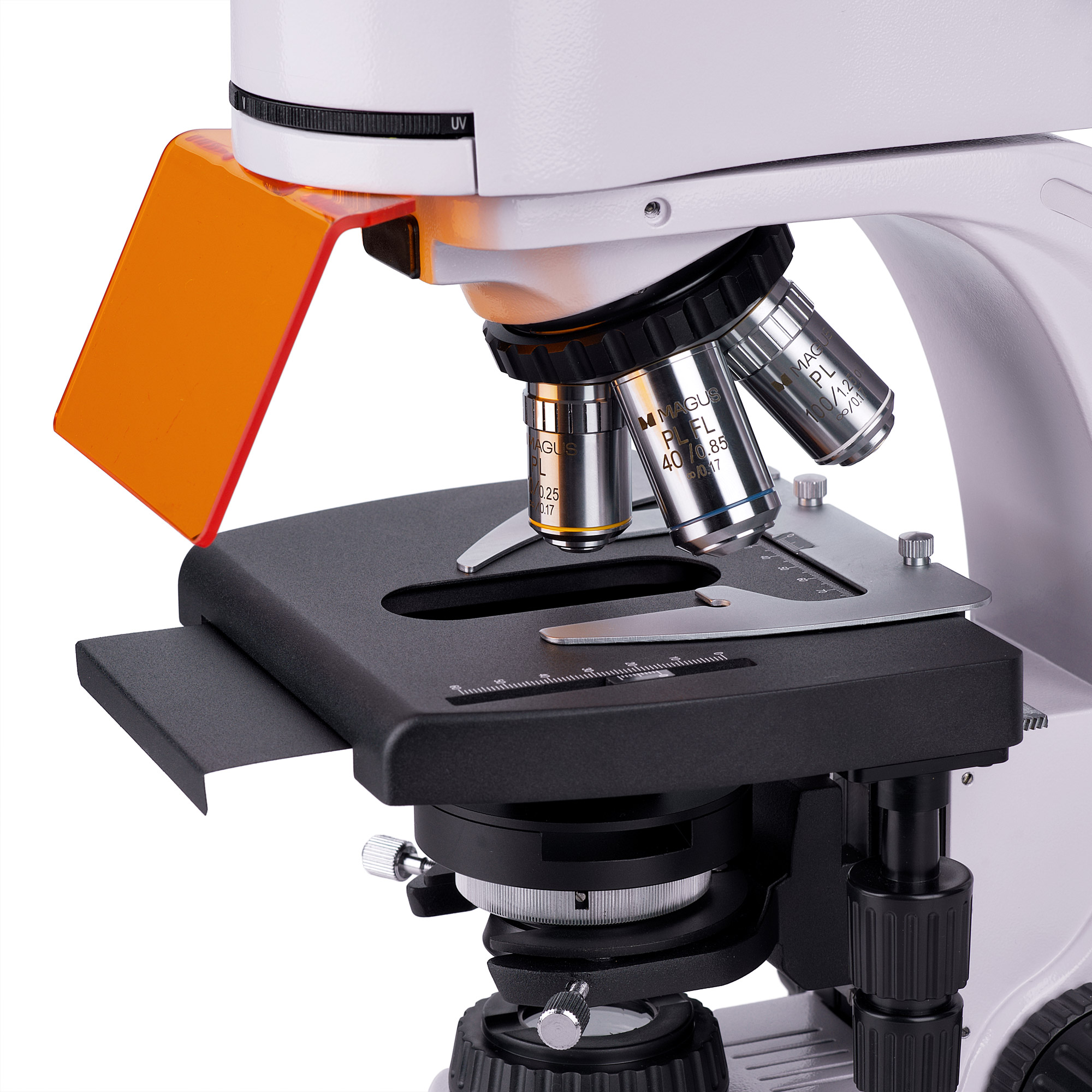

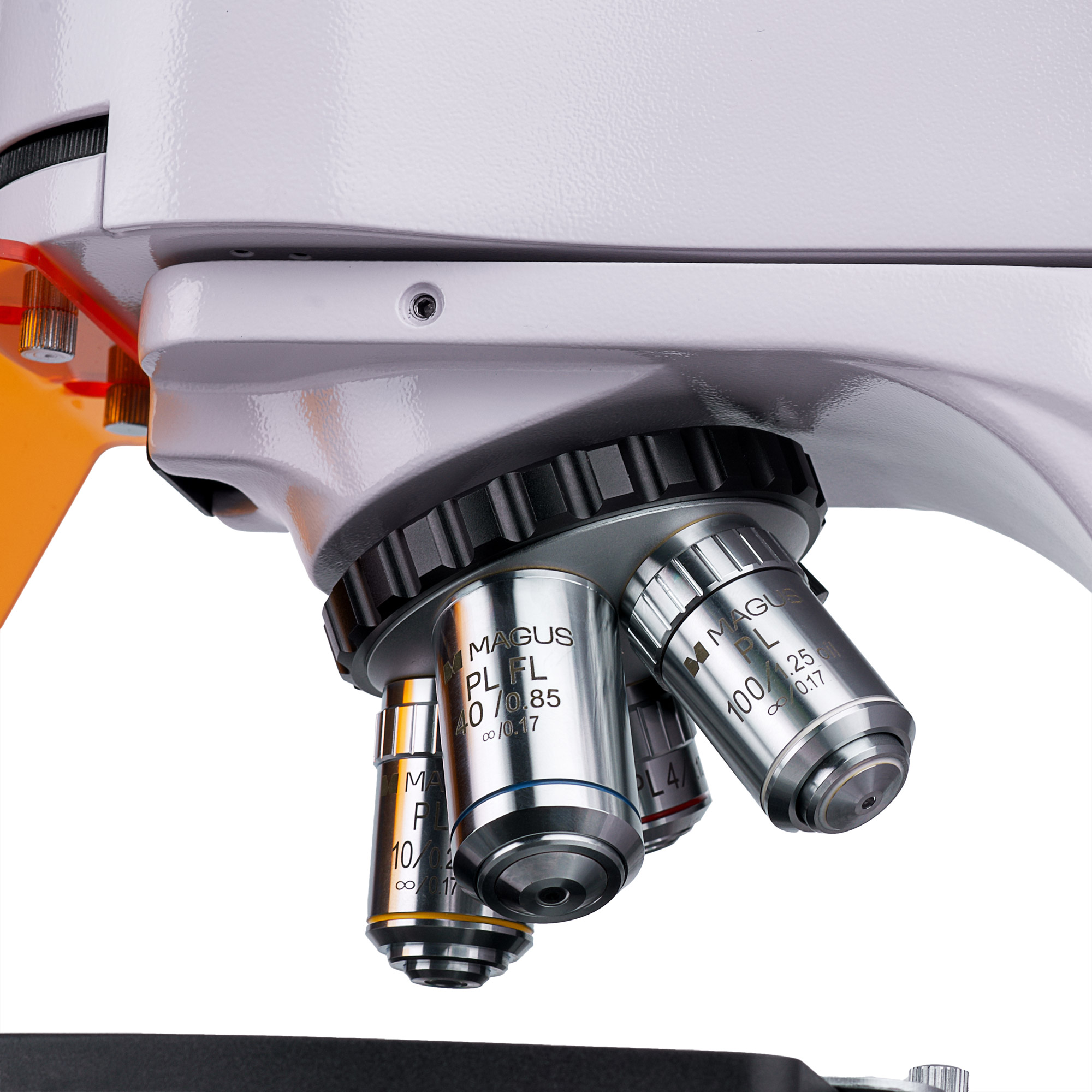

W misce rewolwerowej można zainstalować pięć obiektywów. Zestaw zawiera cztery obiektywy planarno-achromatyczne z korekcją do nieskończoności. Jeden z nich, obiektyw fluorescencyjny o powiększeniu 40x, służy do obserwacji techniką fluorescencyjną. Obiektywy o powiększeniu 4x, 10x i 100x są używane do obserwacji techniką jasnego pola. W wolnym gnieździe miski rewolwerowej można zamontować dodatkowy obiektyw, co pozwala zwiększyć zakres powiększenia mikroskopu.
Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.
Oświetlenie

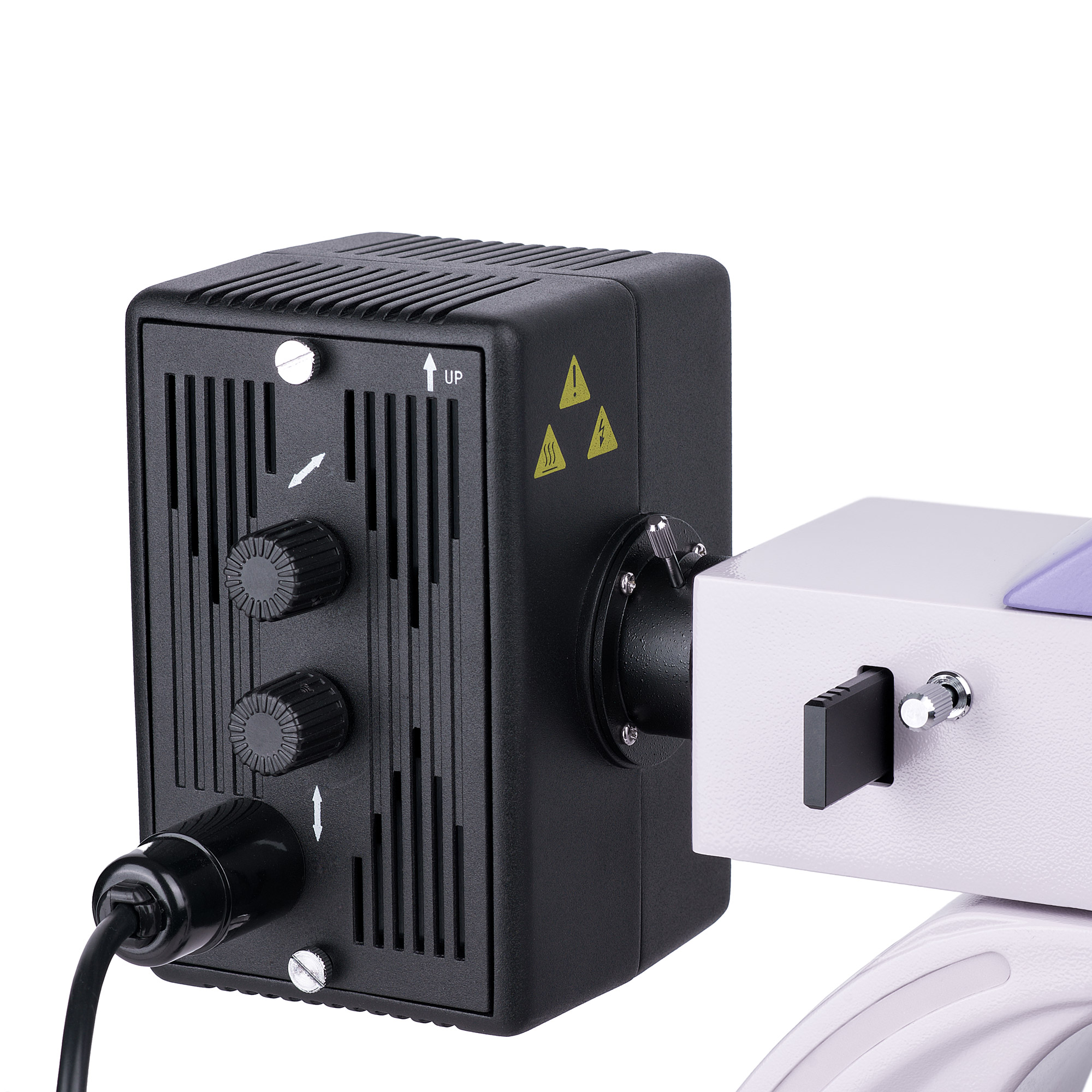

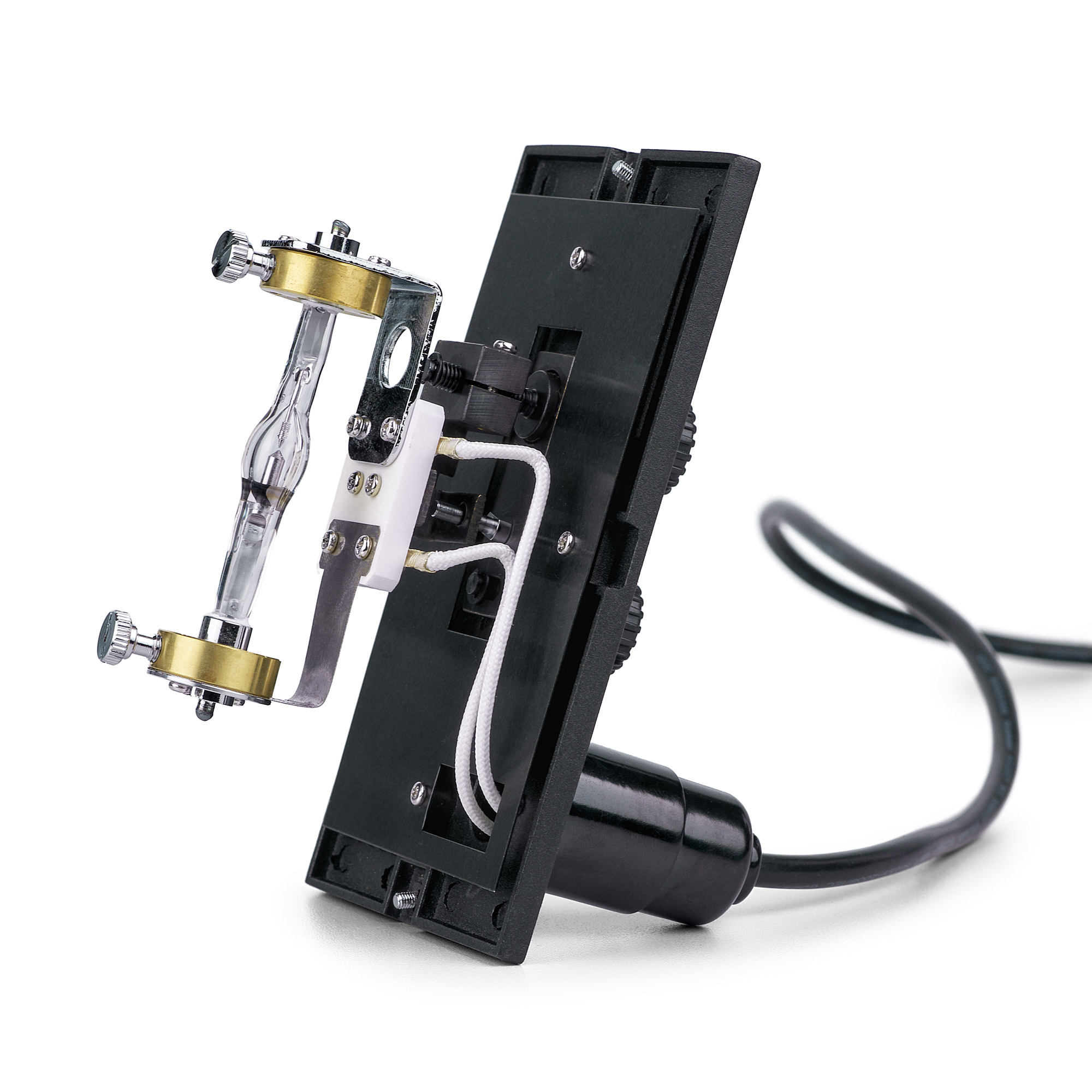

Źródłem światła odbitego jest lampa rtęciowa o mocy 100 W. Jest ona umieszczona w obudowie, co zapewnia skuteczne odprowadzanie ciepła: lampa nie przegrzewa się nawet podczas długich godzin pracy. Lampę można wyśrodkowywać wzdłuż trzech osi, aby zapewnić optymalne oświetlenie obszaru roboczego. W razie potrzeby wymiany lampy, jej demontaż i montaż nie sprawi problemu. Lampa rtęciowa jest odpowiednia dla barwników fluorescencyjnych, ponieważ ma nieciągłe szczytowe wartości widma.
Oświetlacz światłem odbitym zawiera cztery filtry wzbudzające: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G).

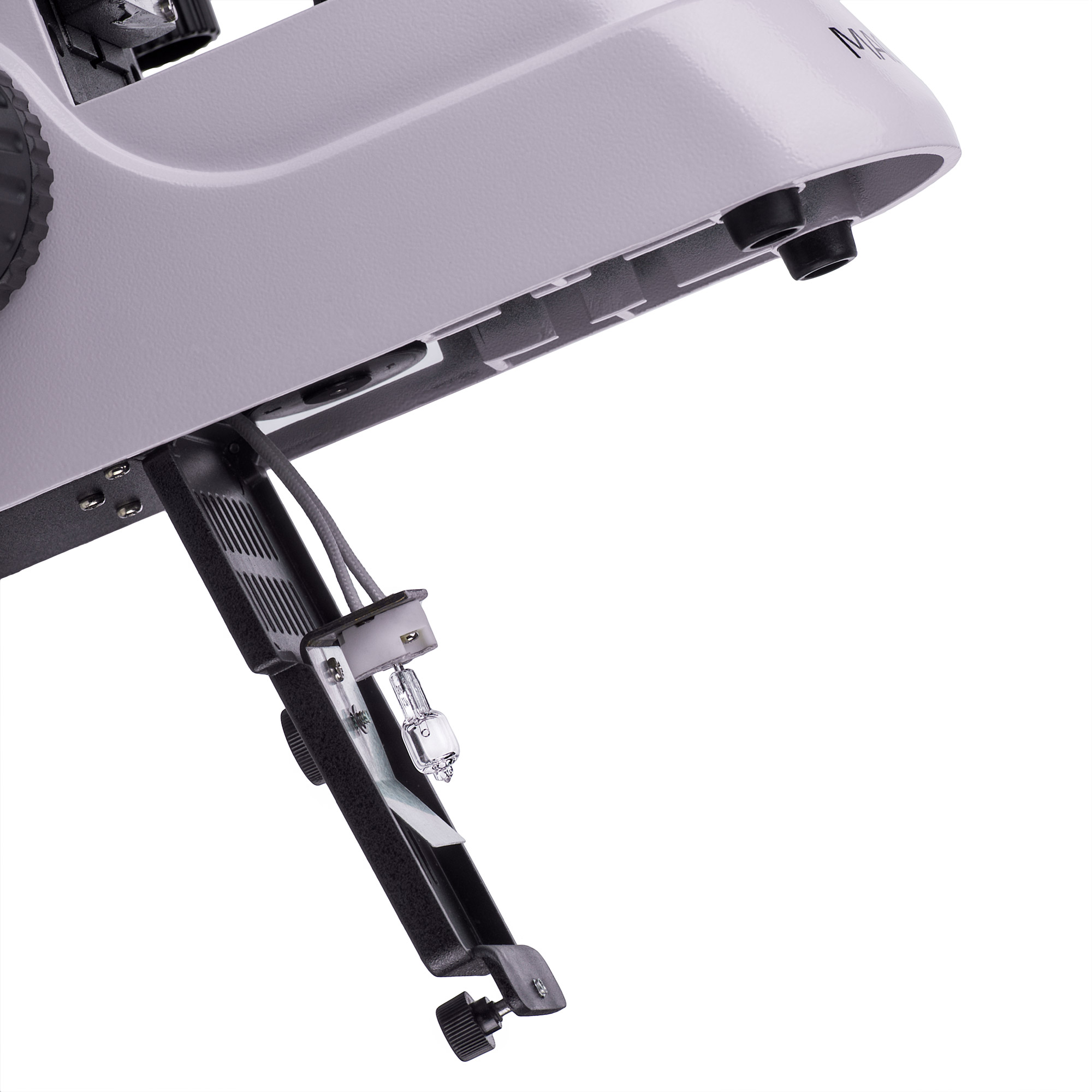

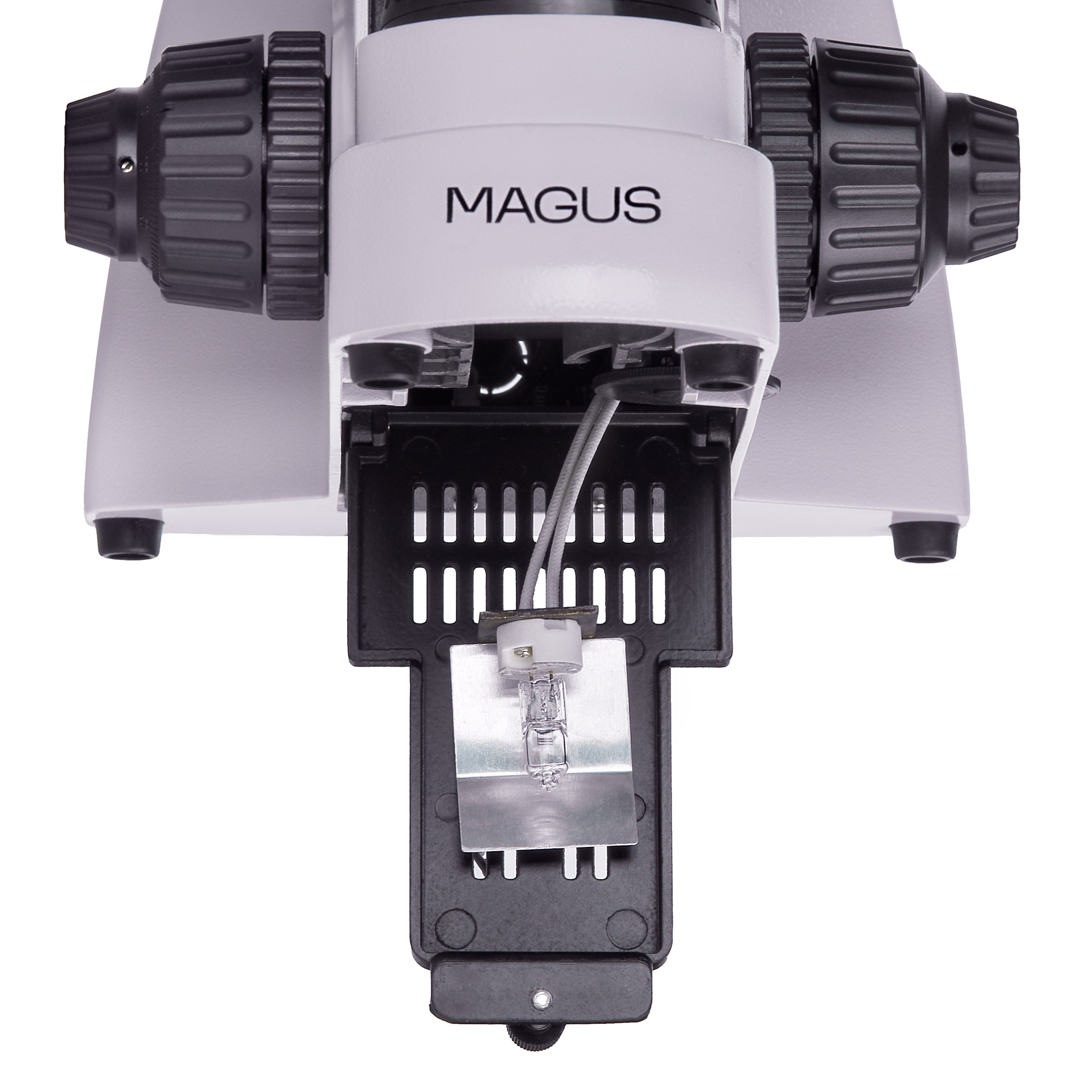

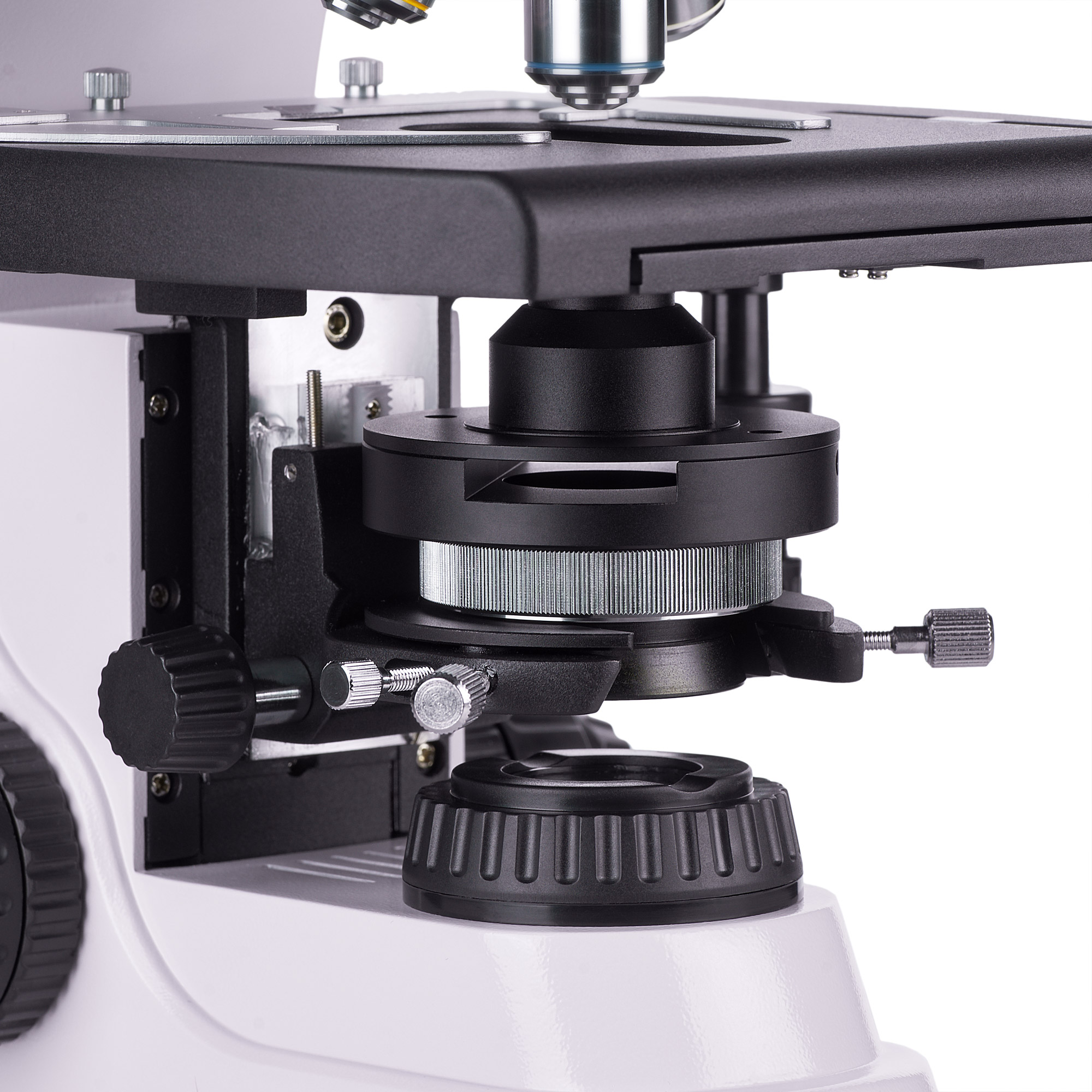

Źródło światła przechodzącego: Żarówka halogenowa 30 W. Jest wystarczająco jasna, aby umożliwiać pracę z dowolnym obiektywem o dowolnym powiększeniu. Dzięki temperaturze barwowej oświetlenia, nawet długie obserwacje nie będą męczyć oczu. Układ oświetlenia zawiera również kondensor. Ma także gniazdo na suwak (kontrastu fazowego lub ciemnego pola).
W przypadku światła przechodzącego i odbitego można ustawić metodę oświetlenia Köhlera. Gdy oświetlenie jest ustawione w ten sposób, nie ma zaciemnienia na krawędziach, preparat jest wyraźnie widoczny, a artefakty obrazu są usuwane.
Stolik i mechanizm regulacji ostrości
Mikroskop ma ergonomiczny stolik bez mechanizmu zapadkowego pozycjonowania osi. W przypadku obserwacji w świetle odbitym na stoliku należy umieścić czarną płytkę, aby pozbyć przypadkowych refleksów. Uchwyt o preparatów jest zdejmowalny i w razie potrzeby można go wyjąć, odkręcając dwie śruby.

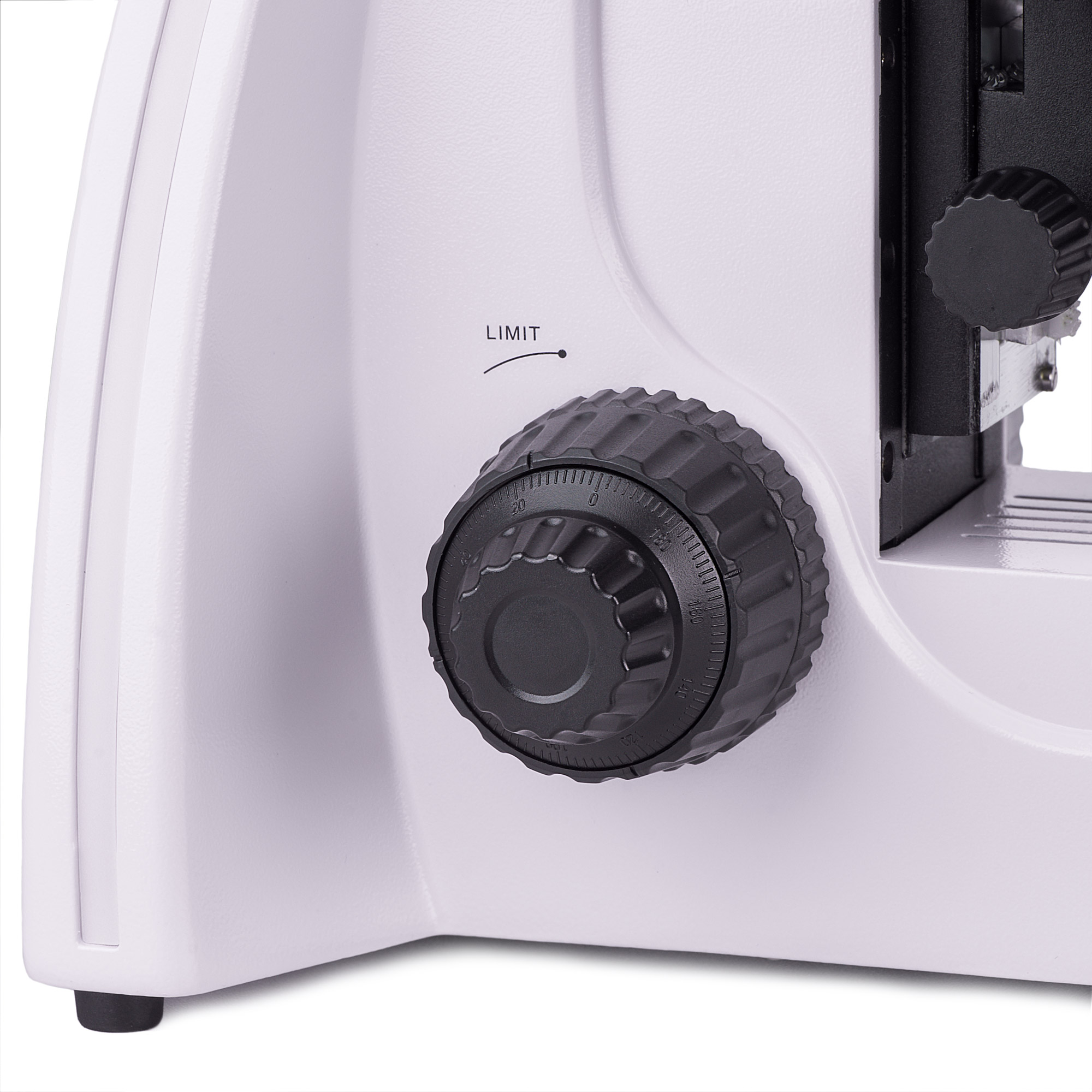

Pokrętła regulacji ostrości są współosiowe i umieszczone po obu stronach mikroskopu. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej ma ono pokrętło blokady i regulacji napięcia oraz pokrętło regulacji precyzyjnej.
Akcesoria
Mikroskop MAGUS Lum 400 można wyposażyć w dodatkowe akcesoria: kamerę cyfrową, urządzenie kontrastowo-fazowe, urządzenie polaryzacyjne, kondensor ciemnego pola, okulary i obiektywy, suwaki ciemnego pola i kontrastu fazowego. W przypadku pomiaru obiektów konfigurację można uzupełnić o preparat kalibracyjny.
Najważniejsze właściwości:
- Techniki obserwacji mikroskopowych: fluorescencja w świetle odbitym, jasne pole w świetle przechodzącym
- Inne metody badawcze dostępne z opcjonalnymi akcesoriami: kontrast fazowy, prosta polaryzacja, ciemne pole
- Głowica trójokularowa z tubą głowicy trójokularowej do montażu kamery cyfrowej; tuby okularów z możliwością obrotu o 360°
- Obiektywy planarno-achromatyczne z korekcją do nieskończoności, w tym obiektyw fluorescencyjny
- Źródło światła odbitego: lampa rtęciowa 100 W, źródło światła przechodzącego: lampa halogenowa 30 W
- Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym
- Filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B), zielony (G)
- Ergonomiczny stolik ze zdejmowanym uchwytem do preparatów i bez mechanizmu zapadkowego pozycjonowania osi

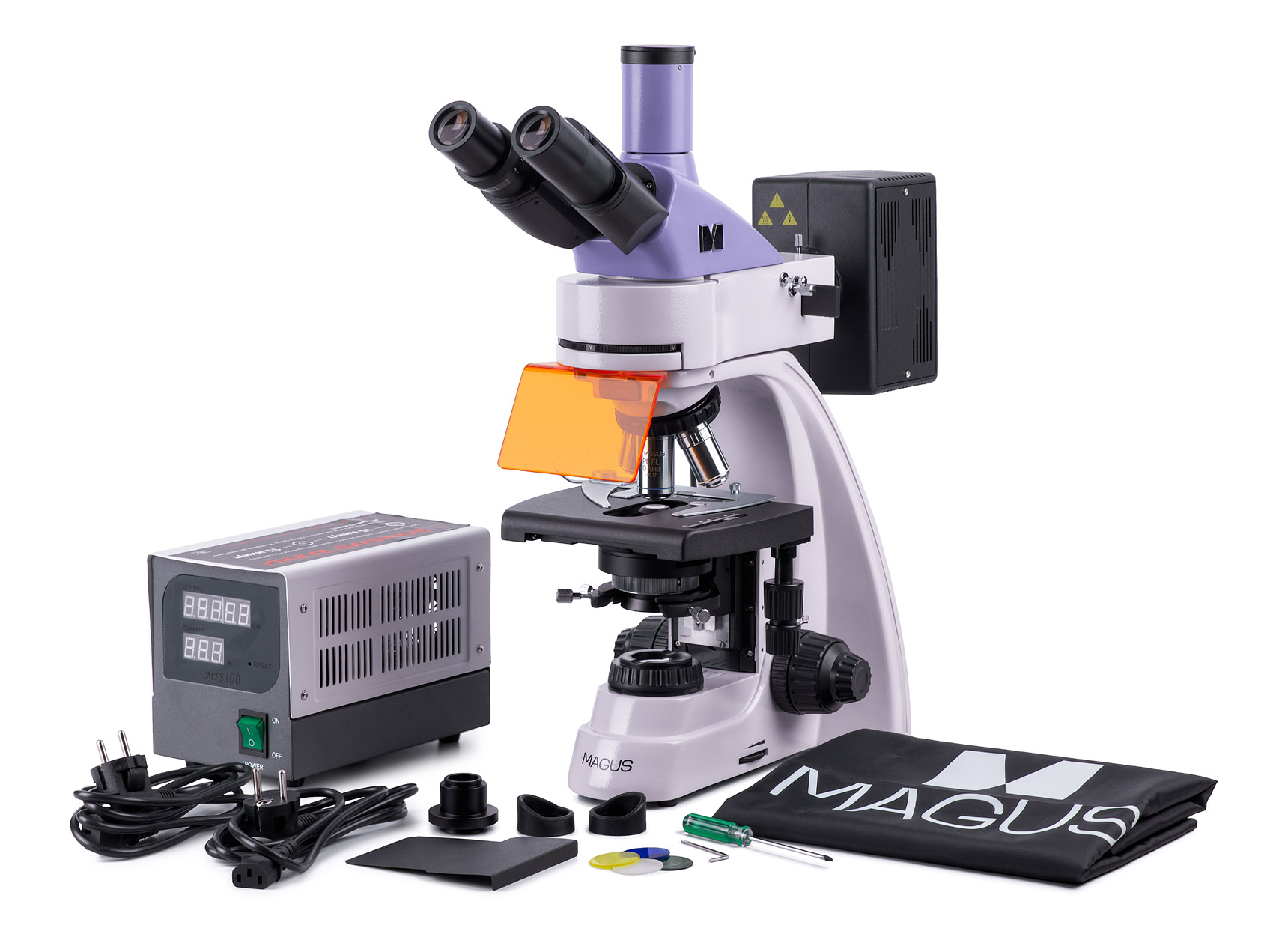

Zawartość zestawu:
- Podstawa ze źródłem światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
- Kondensor Abbego
- Oświetlacz światłem odbitym
- Lampa rtęciowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 19,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 40x/0,85 (z mechanizmem sprężynowym) WD 0,42 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/ 1,25 (z mechanizmem sprężynowym, olejowy) WD 0,36 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Muszla oczna okularu (2 szt.)
- Osłona UV
- Suwak filtrów
- Czarna płyta ochronna do montażu pod stolikiem
- Adapter z mocowaniem typu C
- Filtr kolorowy (4 szt.)
- Pojemnik z olejkiem immersyjnym
- Zasilanie lampy rtęciowej
- Przewód zasilający (2 szt.)Przewód zasilający lampy rtęciowej
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 10x/0,35 WD 2,37 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20х/0,40 WD 8,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Urządzenie kontrastowo-fazowe
- Kondensor ciemnego pola NA 0,9
- Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
- Suwak ciemnego pola
- Urządzenia do polaryzacji
- Kamera cyfrowa
- Preparat kalibracyjny
- Ekran LCD
