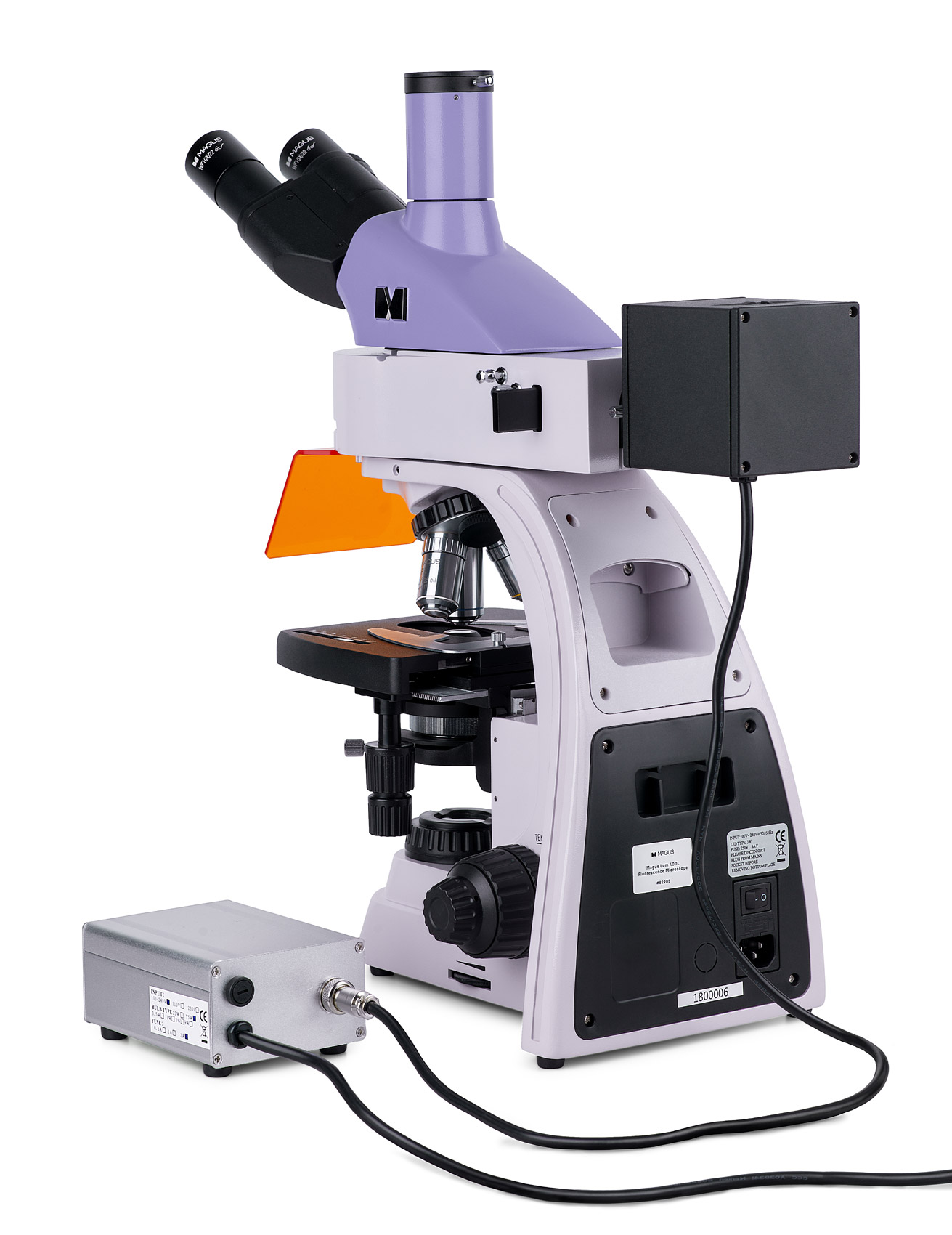

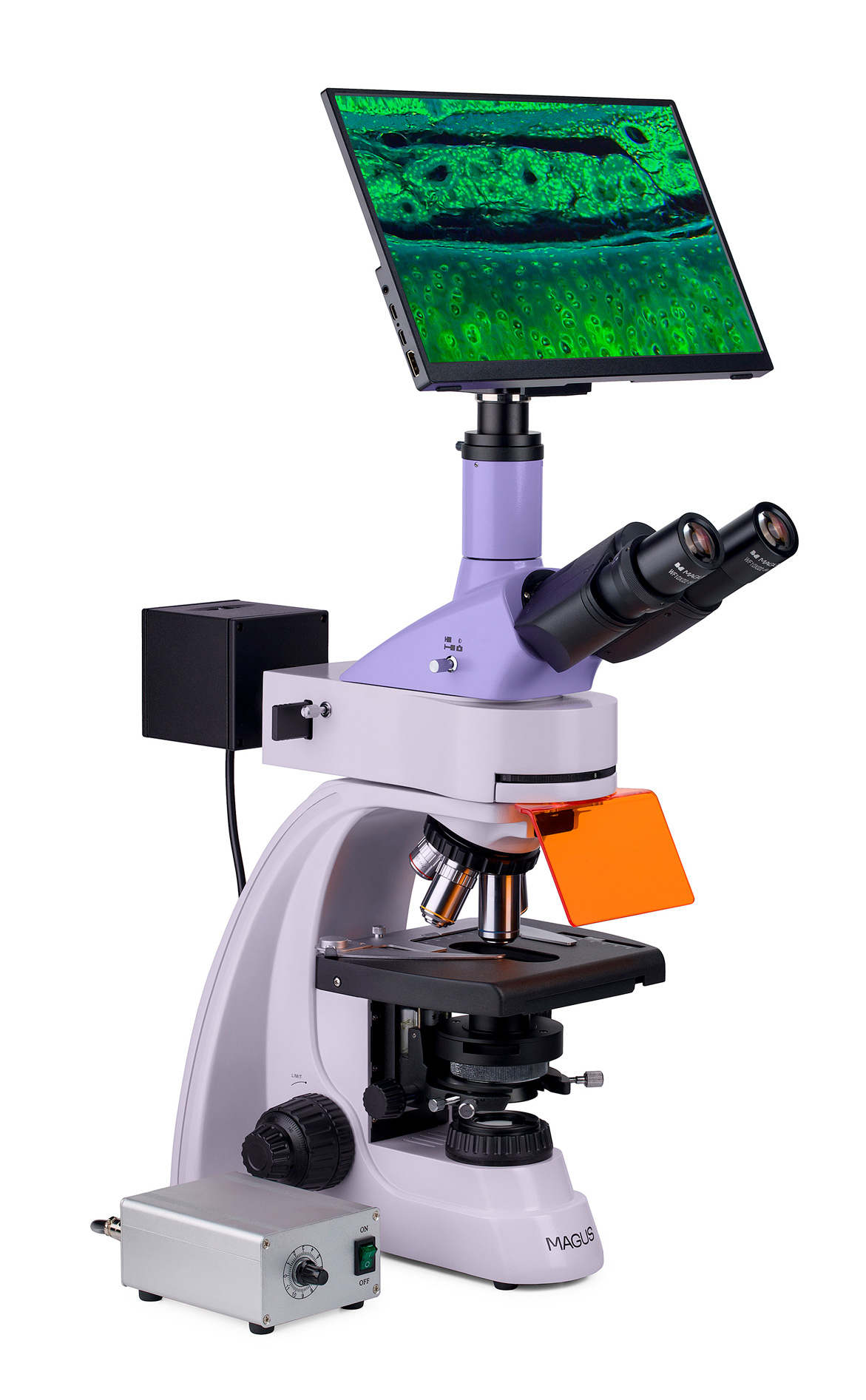

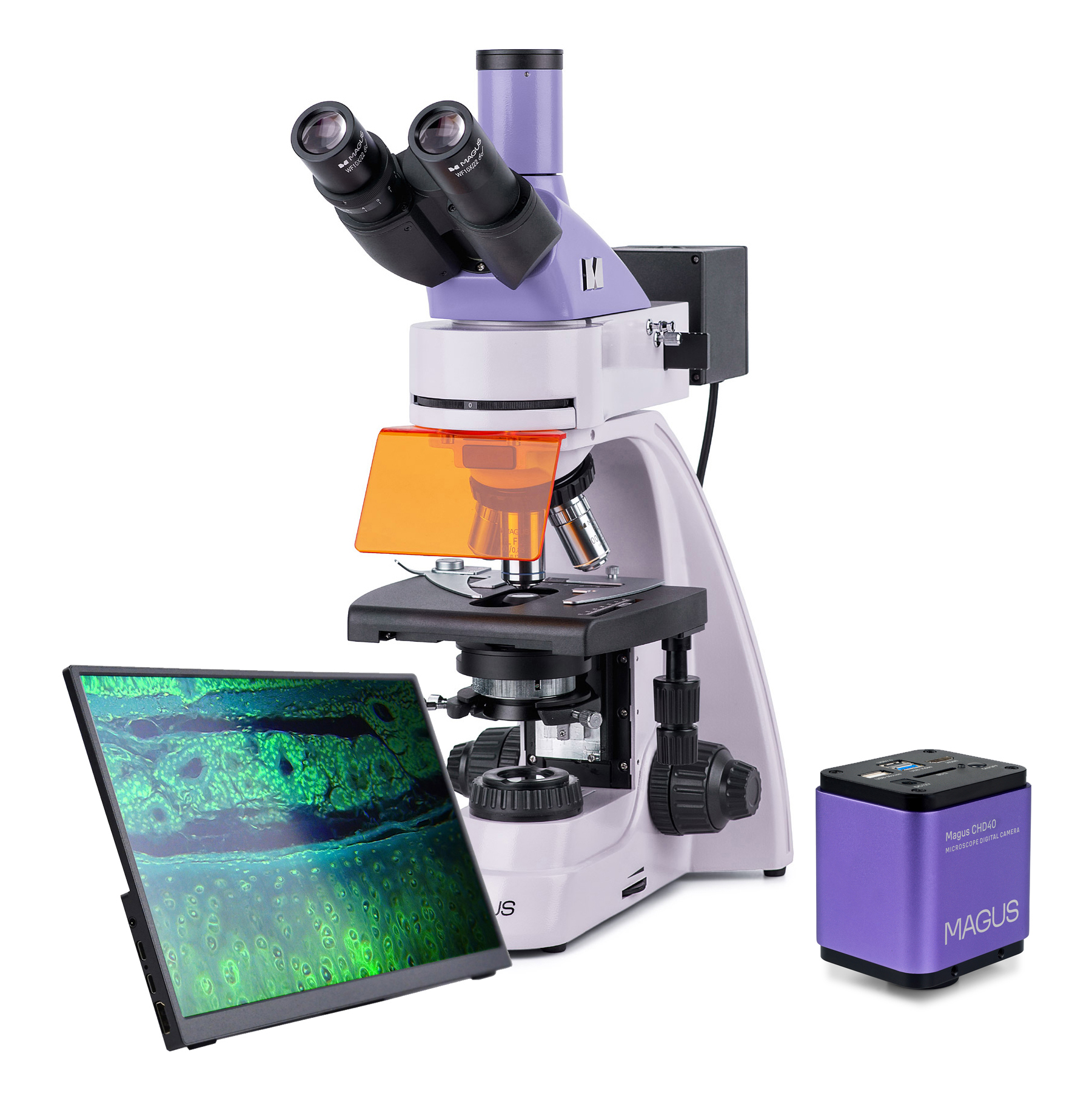

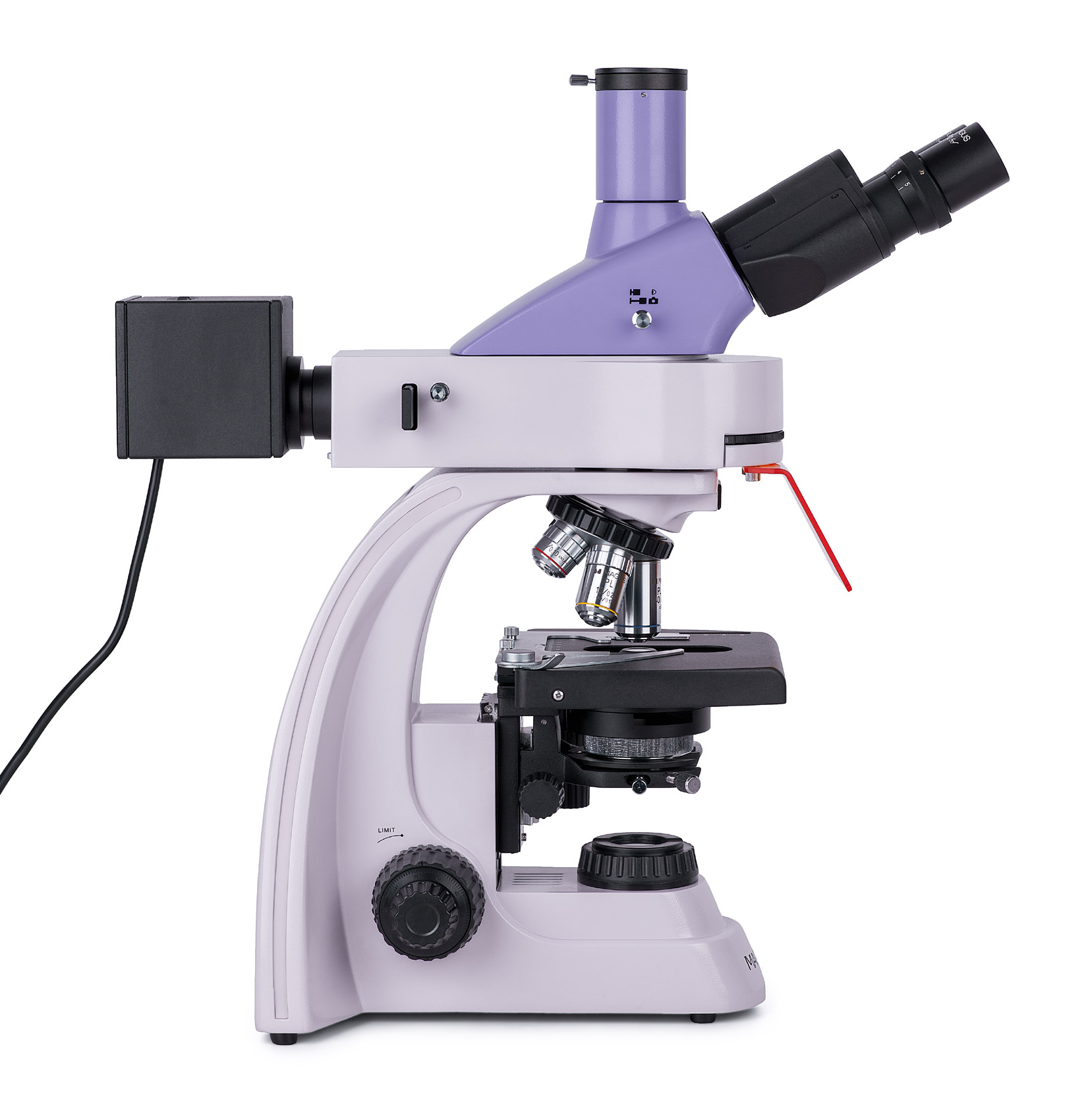

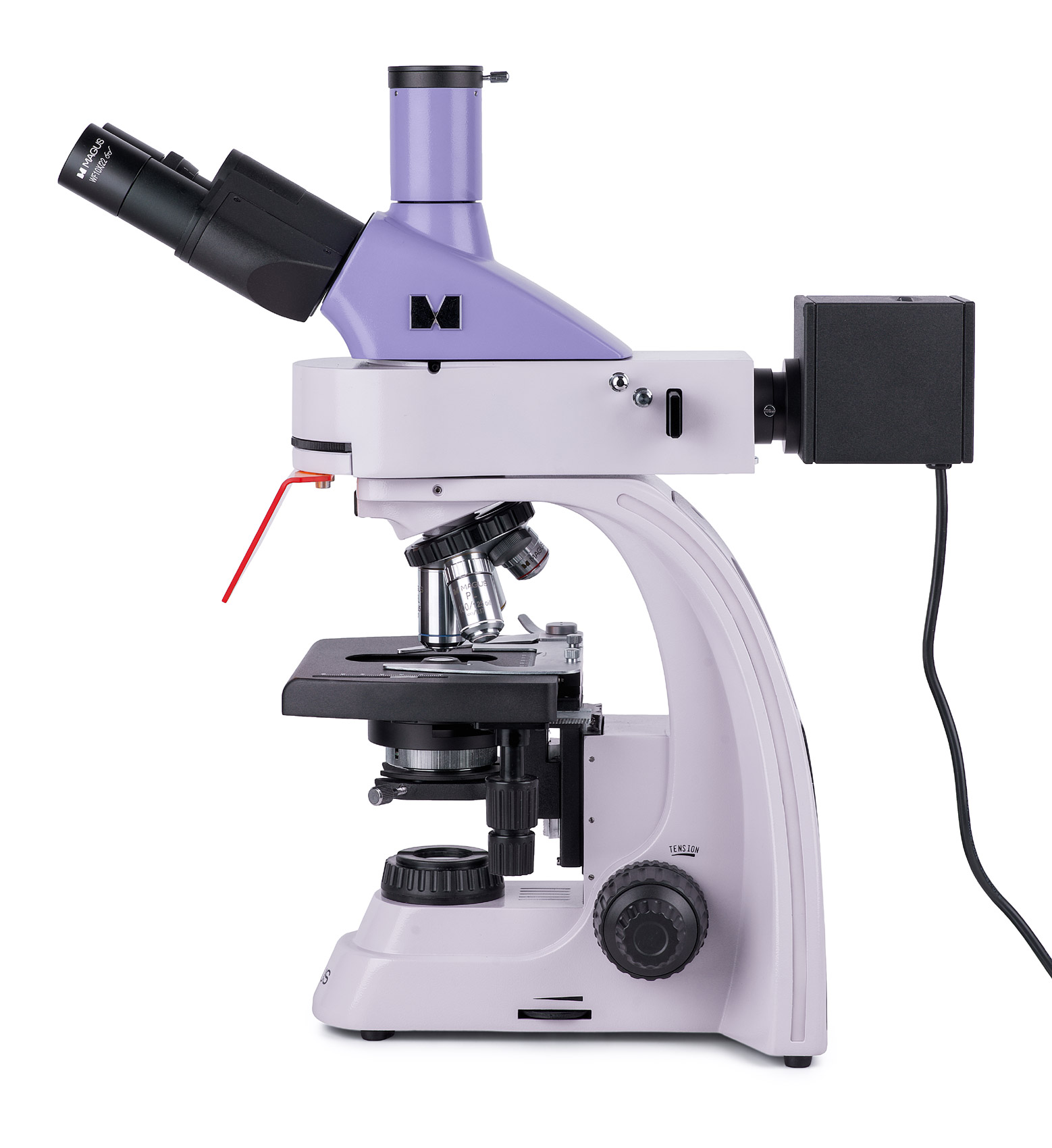

Mikroskop fluorescencyjny MAGUS Lum 400L może być używany do dwóch technik mikroskopii: fluorescencyjnej w świetle odbitym i jasnego pola w świetle przechodzącym. Po wyposażeniu mikroskopu w dodatkowe akcesoria można prowadzić badania w świetle spolaryzowanym, a także stosować techniki ciemnego pola i kontrastu fazowego. Mikroskop może służyć do badań i diagnostyki laboratoryjnej w dziedzinie medycyny, farmakologii, kryminalistyki, biotechnologii, weterynarii itp.
Kamera cyfrowa

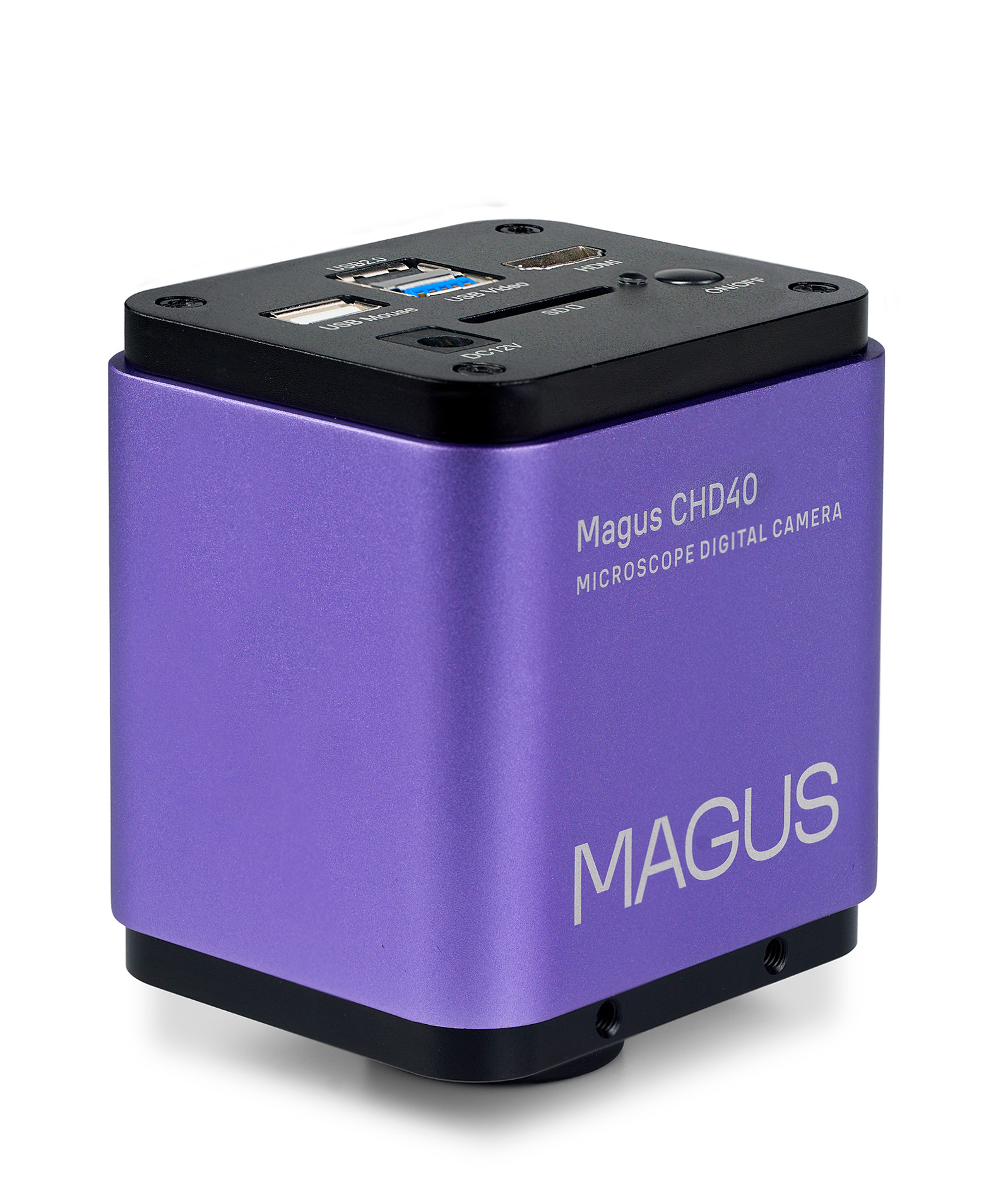

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora.
Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840×2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920×1080 pikseli).
Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s.
Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor

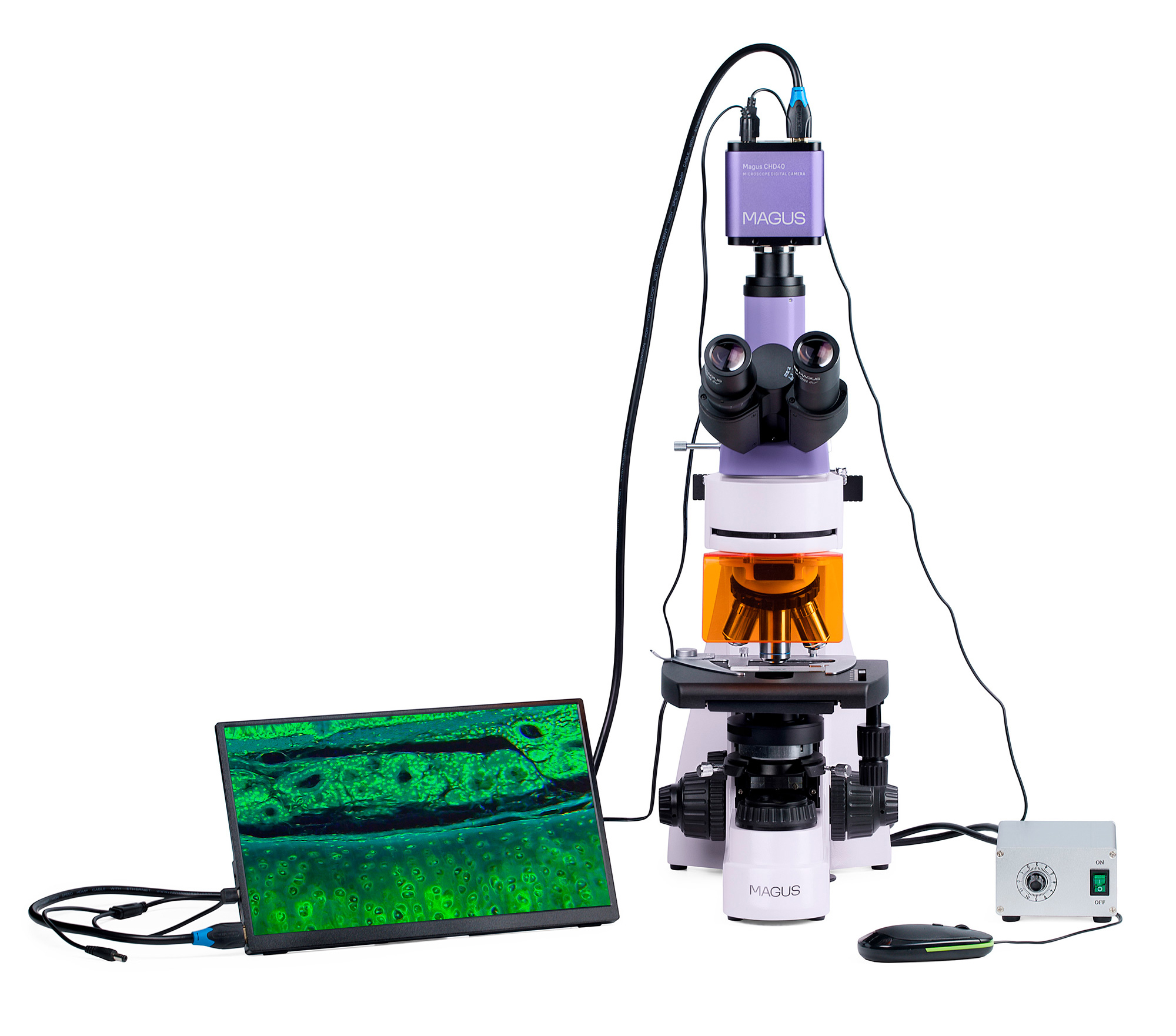

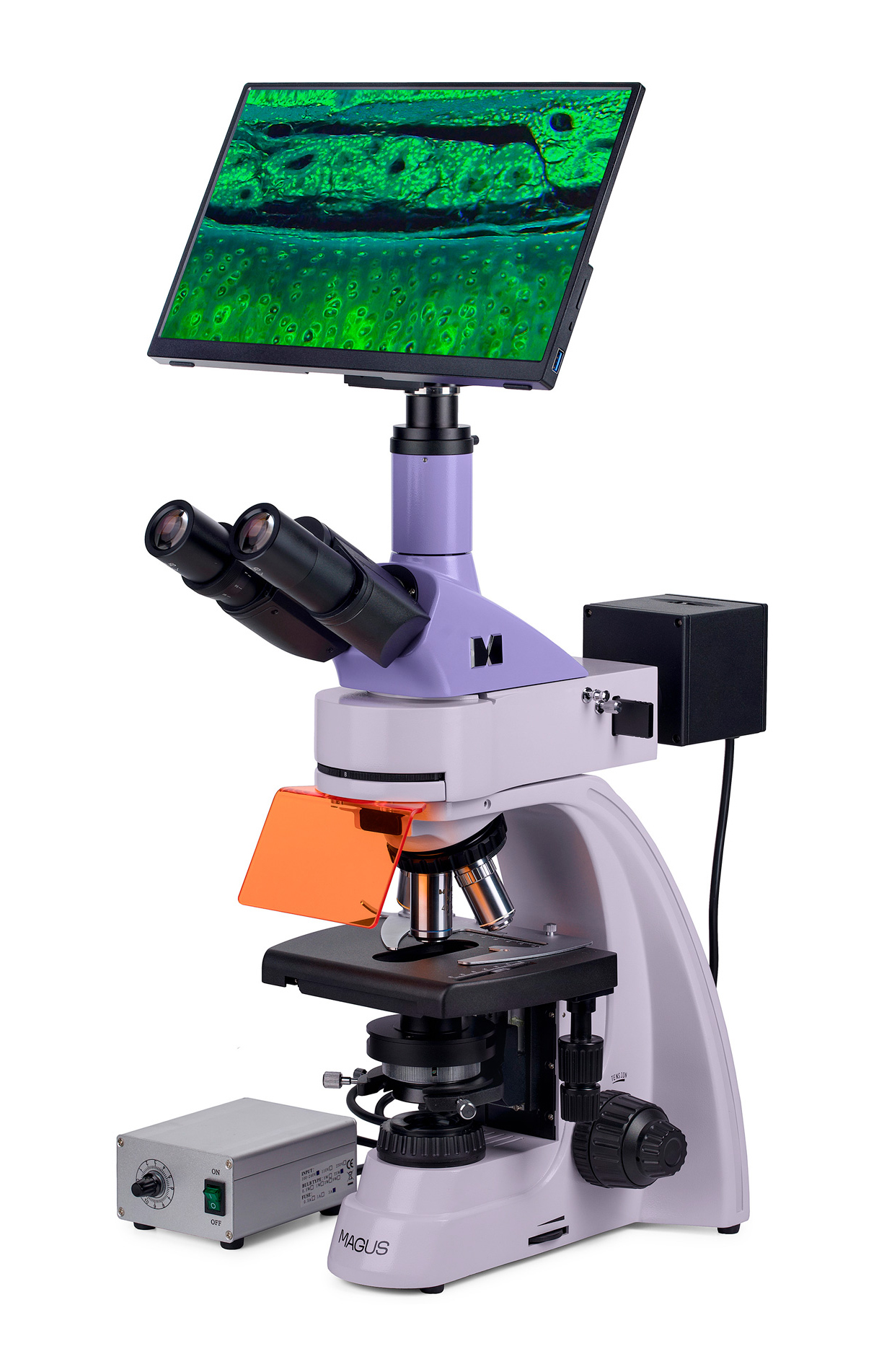

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS.
Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

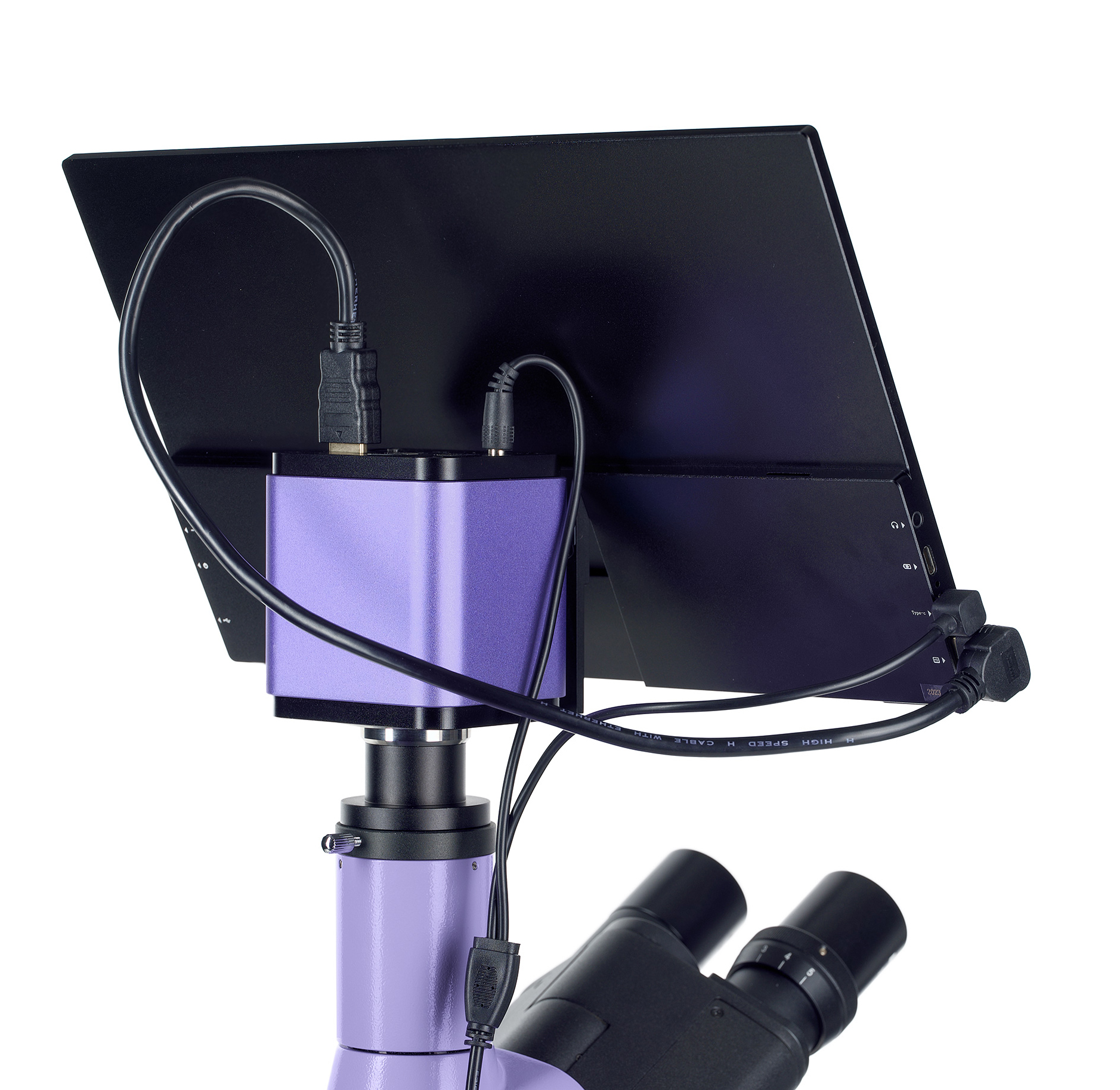

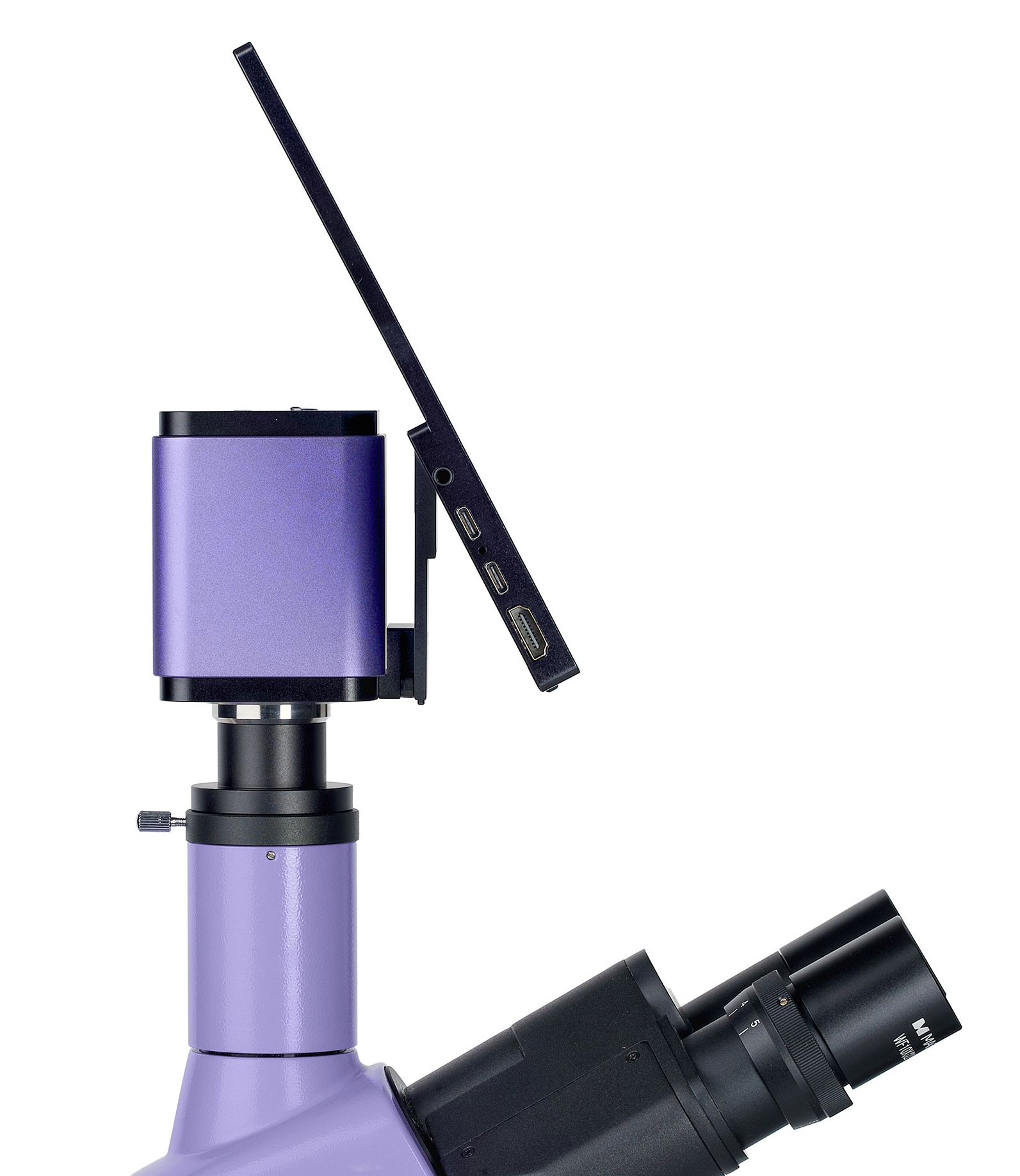

Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

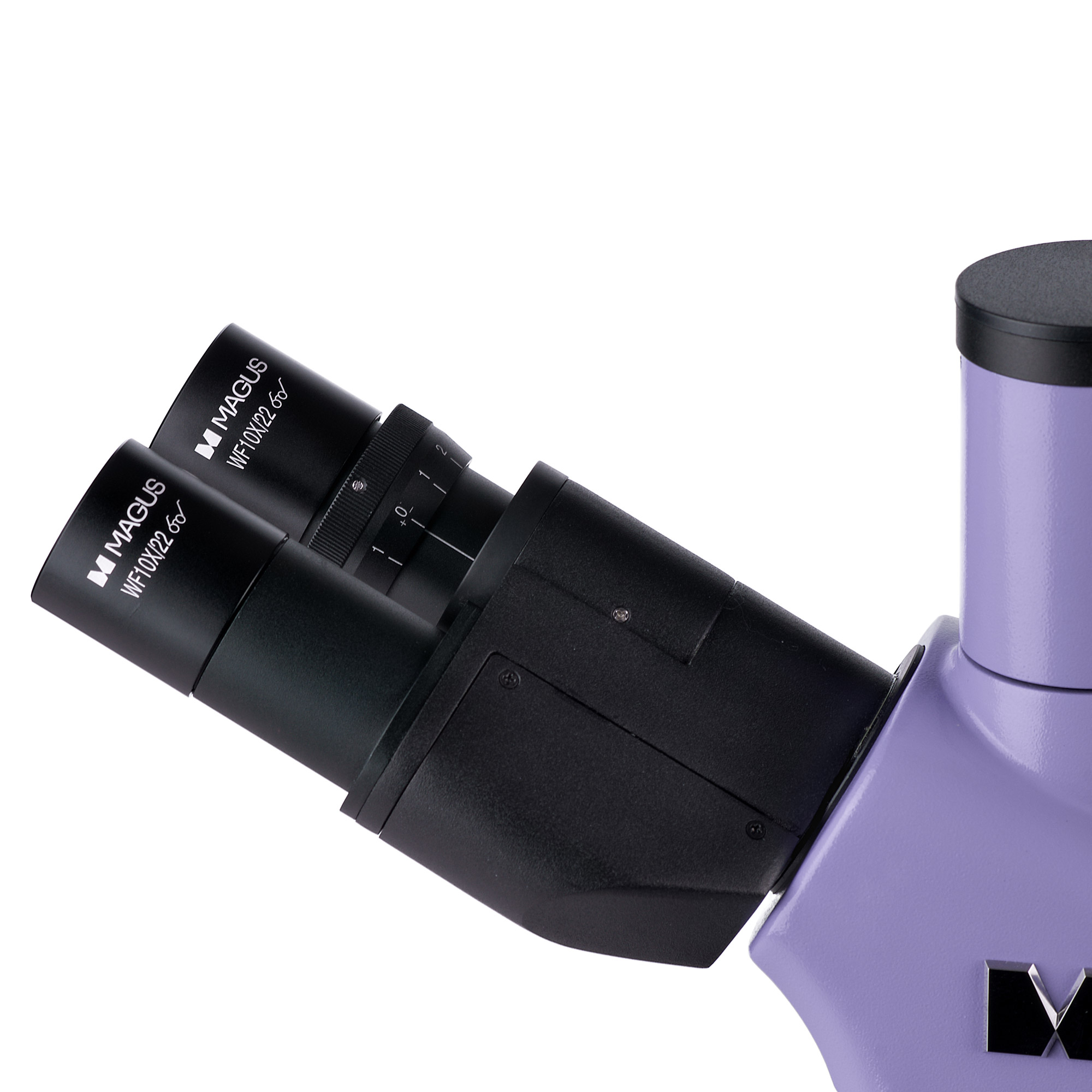

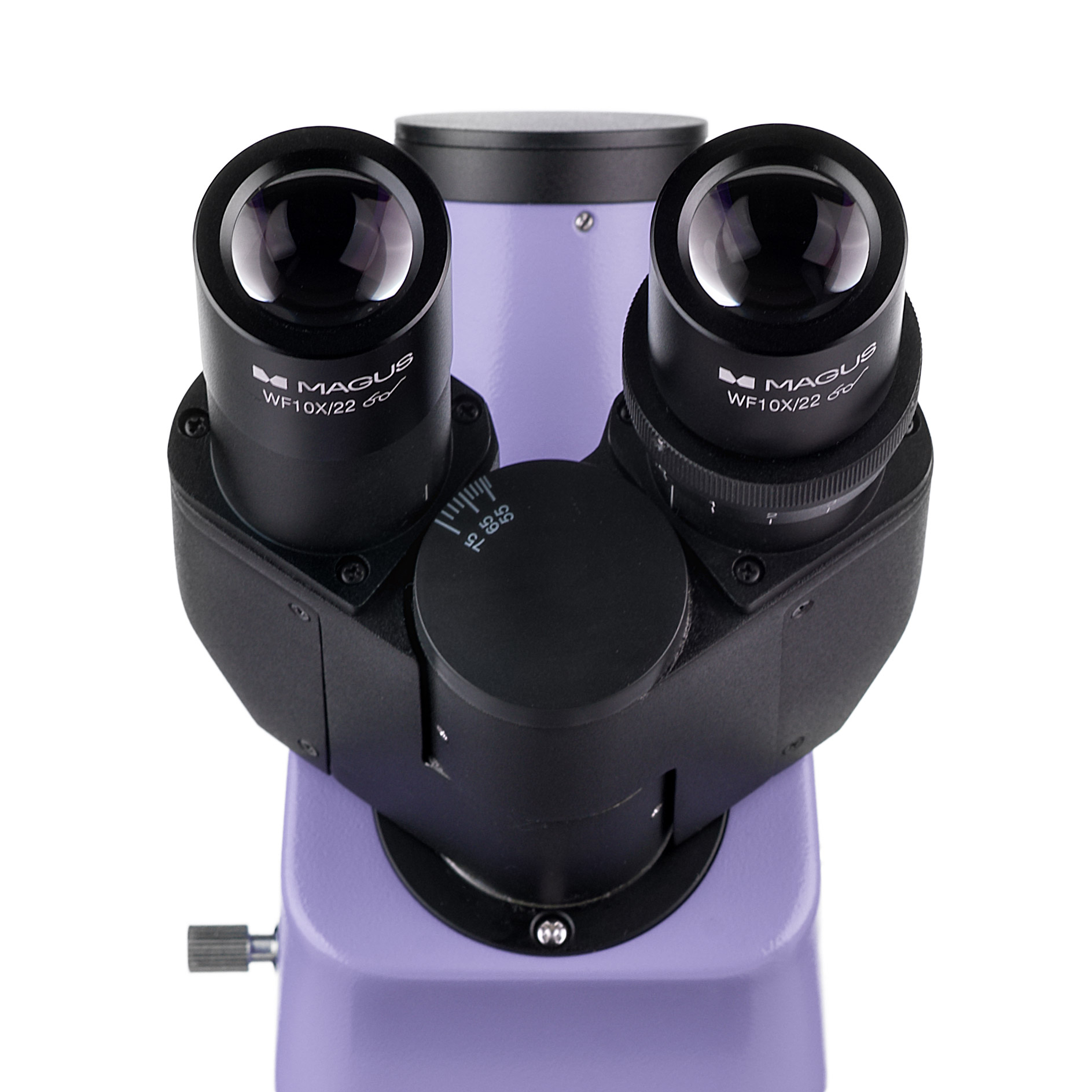

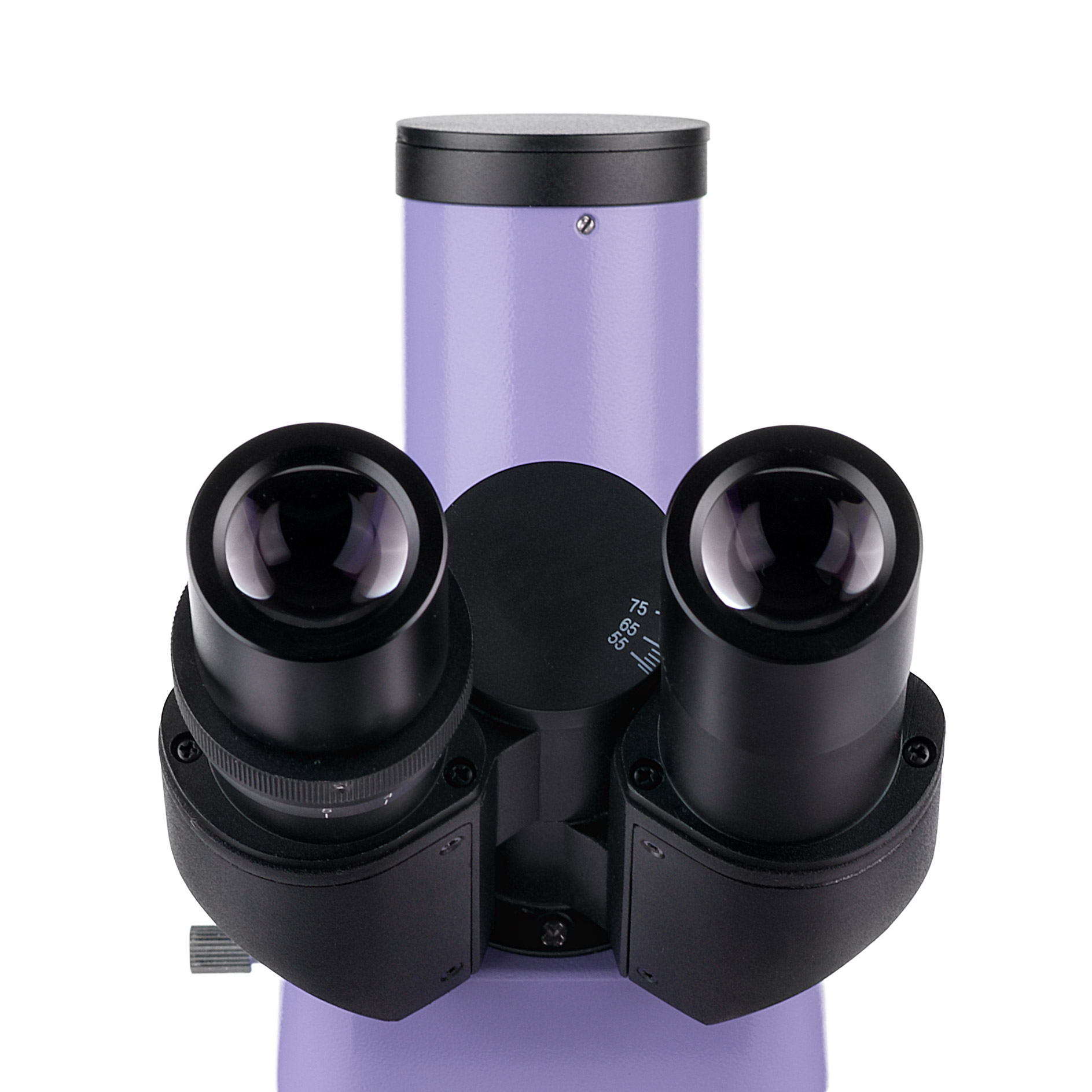

Głowica trójokularowa zawiera dwie tuby okularów do obserwacji i tubę głowicy trójokularowej do mocowania kamery cyfrowej (sprzedawanej oddzielnie). Tuby okularów można obracać o 360°, co ułatwia dostosowanie ich do wzrostu użytkownika oraz zwiększa wygodę obserwacji. Okulary są nachylone pod kątem 30°.

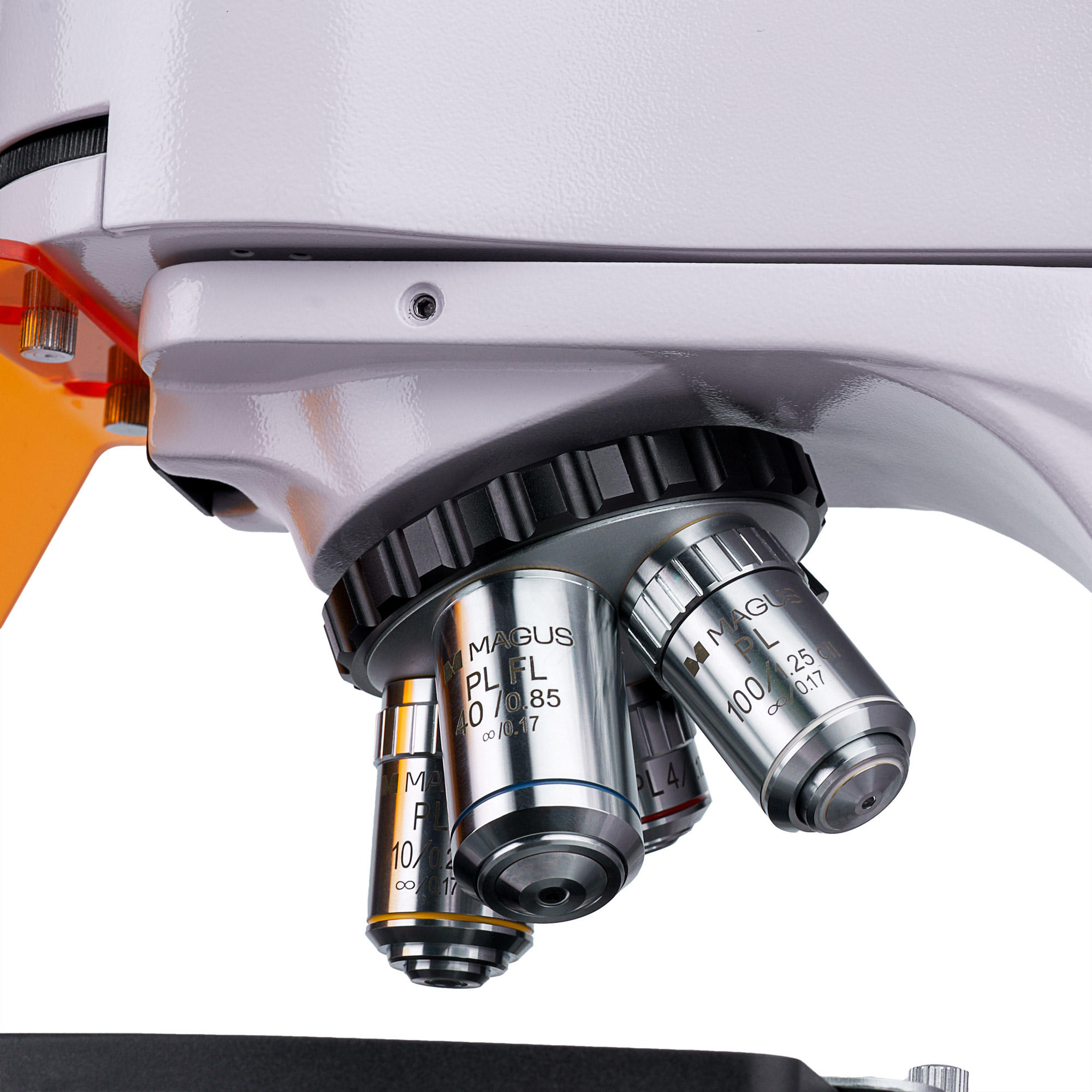

Miska rewolwerowa na 5 obiektywów jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej. Zestaw zawiera cztery obiektywy planarno-achromatyczne z korekcją do nieskończoności: trzy do obserwacji techniką jasnego pola i jeden do obserwacji techniką fluorescencyjną. Po zainstalowaniu wszystkich obiektywów w misce rewolwerowej jedno gniazdo pozostaje wolne. Służy ono do regulacji położenia oświetlacza światłem odbitym. Można również zainstalować opcjonalny obiektyw, aby uzyskać dodatkowe powiększenie.
Oświetlenie

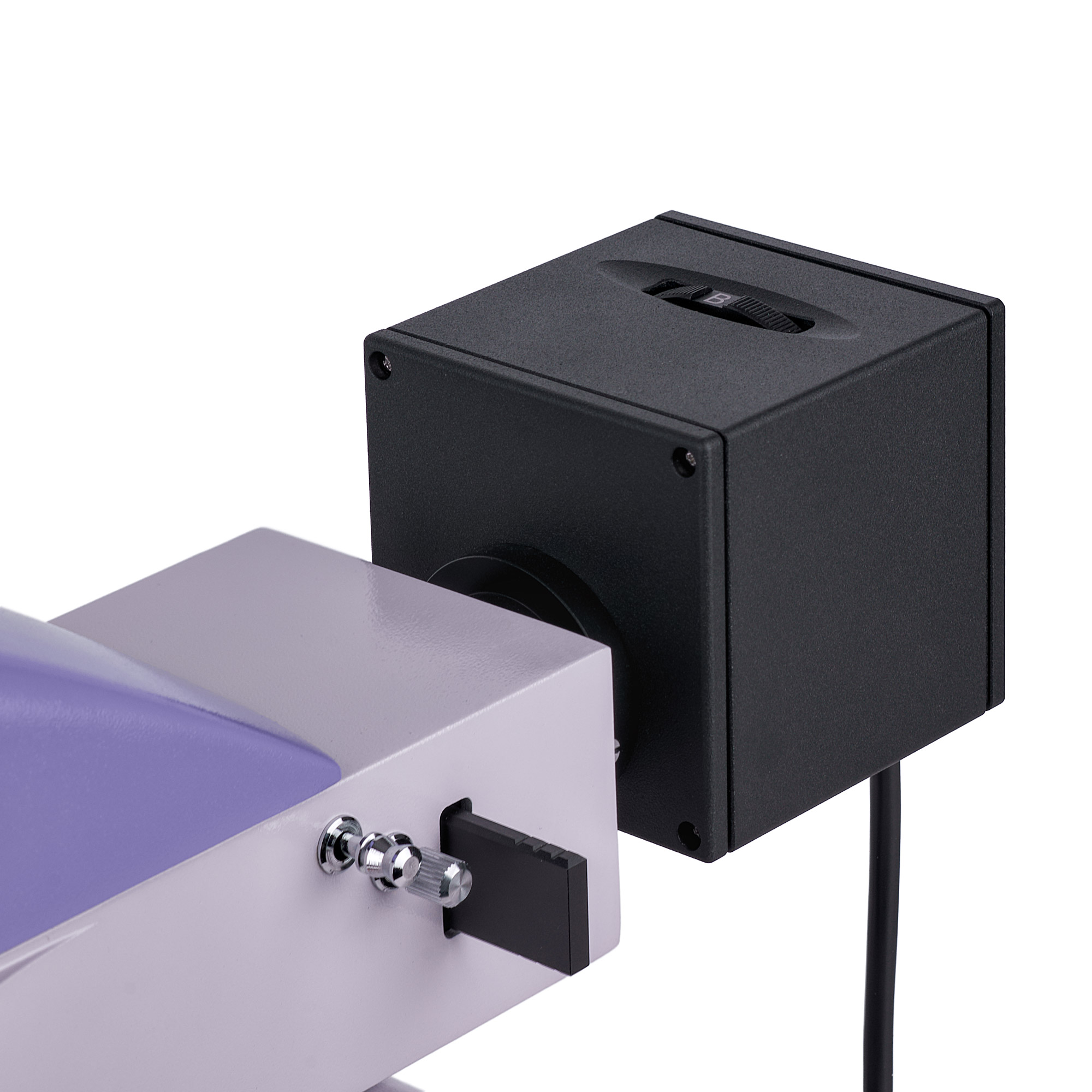

Światło odbite – cztery diody LED o mocy 5 W. Każda dioda ma określony zakres fal: niebieski (B), zielony (G), fioletowy (V) i ultrafioletowy (UV). Aby wybrać diodę LED, należy obrócić pierścień. Zaletą oświetlenia LED jest to, że diody LED szybko się włączają i wyłączają, co ułatwia przełączanie między technikami jasnego pola i fluorescencyjną. Diody LED nie nagrzewają się, nie potrzebują radiatora, a ich okres eksploatacji wynosi 50 000 godzin bez konieczności wymiany. Fluorescencja oparta na diodach LED jest łatwą w utrzymaniu i bezpieczną techniką mikroskopii, dlatego jest zalecana do stosowania w szkołach i na uniwersytetach.

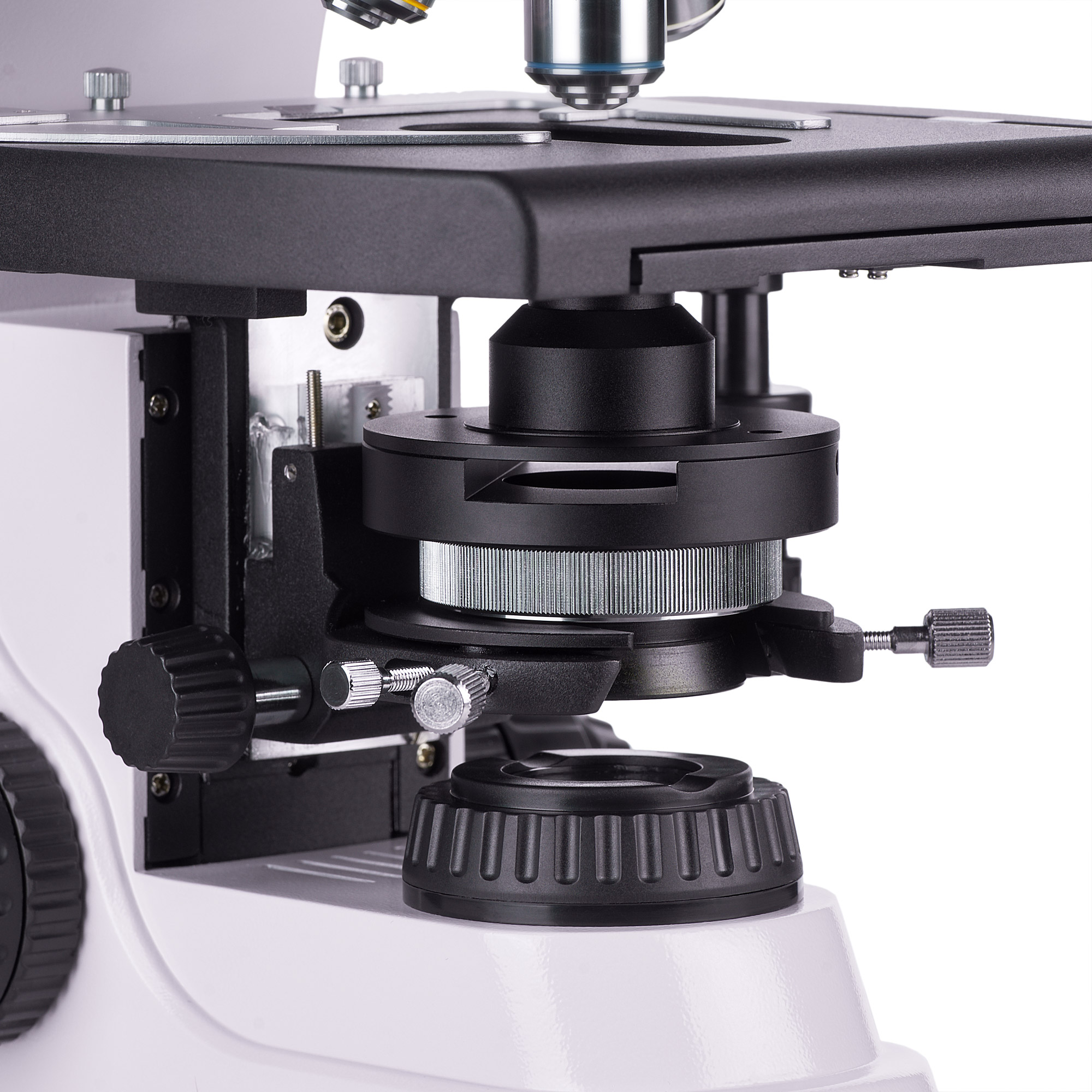

Światło przechodzące jest wytwarzane przez diodę LED 3 W. Jej żywotność również wynosi 50 000 godzin. Układ oświetlenia zawiera również kondensor. Kondensor ma wolne miejsce na suwak ciemnego pola lub suwak kontrastu fazowego. Suwak to łatwy i szybki sposób na zmianę techniki obserwacji mikroskopowej bez konieczności zmiany kondensora.
Oświetlenie Köhlera można skonfigurować zarówno przy obserwacji w świetle przechodzącym, jak i odbitym. Badany obiekt jest ostry, a artefakty obrazu są usuwane. Nie ma zaciemnienia na krawędziach, a granicę rozdzielczości można osiągnąć przy każdym obiektywie.
Stolik i mechanizm regulacji ostrości

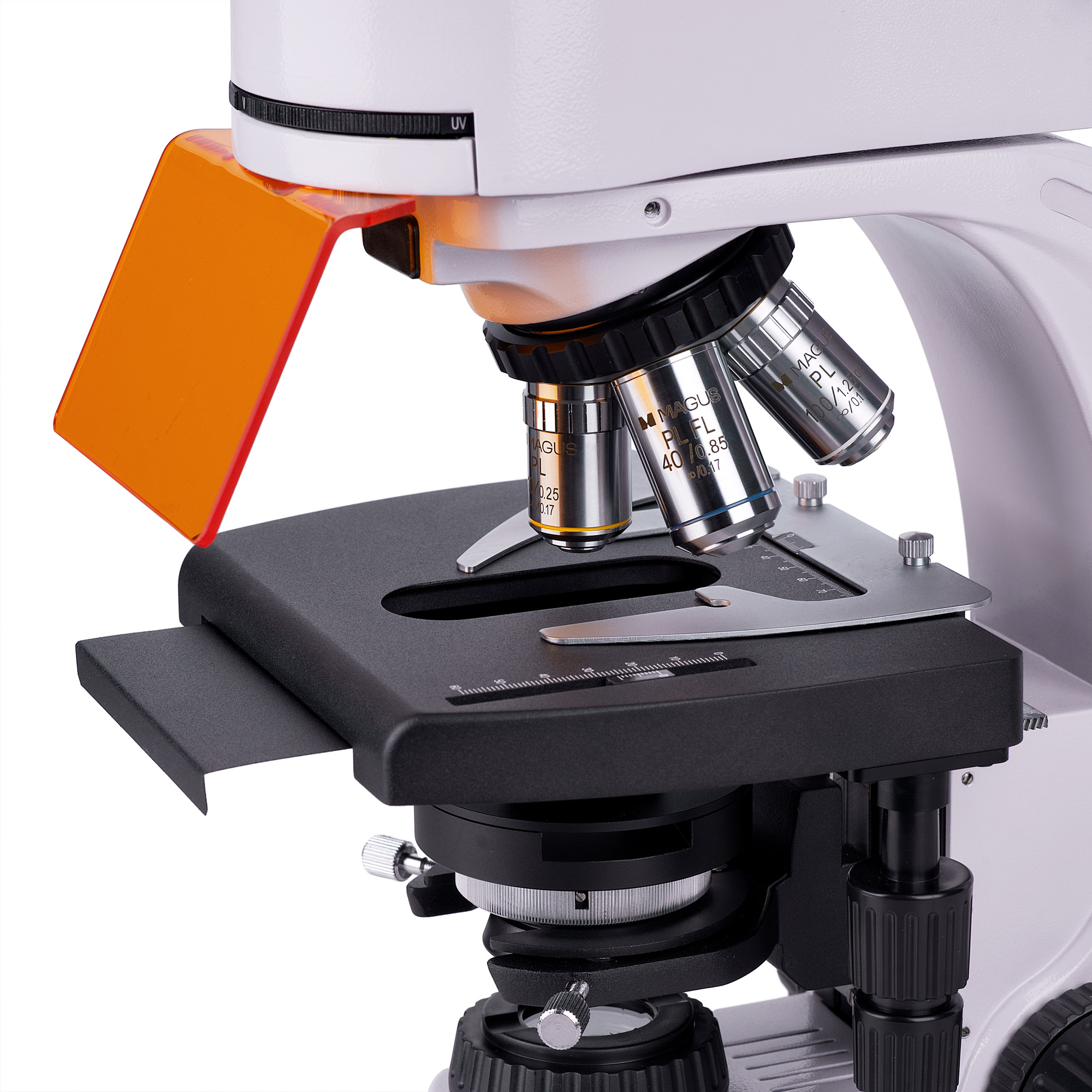

Stolik mikroskopu ma zdejmowany uchwyt do preparatów, który można usunąć w celu ręcznego skanowania. Stolik nie ma mechanizmu zapadkowego pozycjonowania osi. W związku z tym wymaga mniej miejsca do pracy. Na stoliku można zainstalować czarną płytkę stolika, aby wyeliminować przypadkowe refleksy ze źródła światła przechodzącego podczas obserwacji w świetle odbitym.

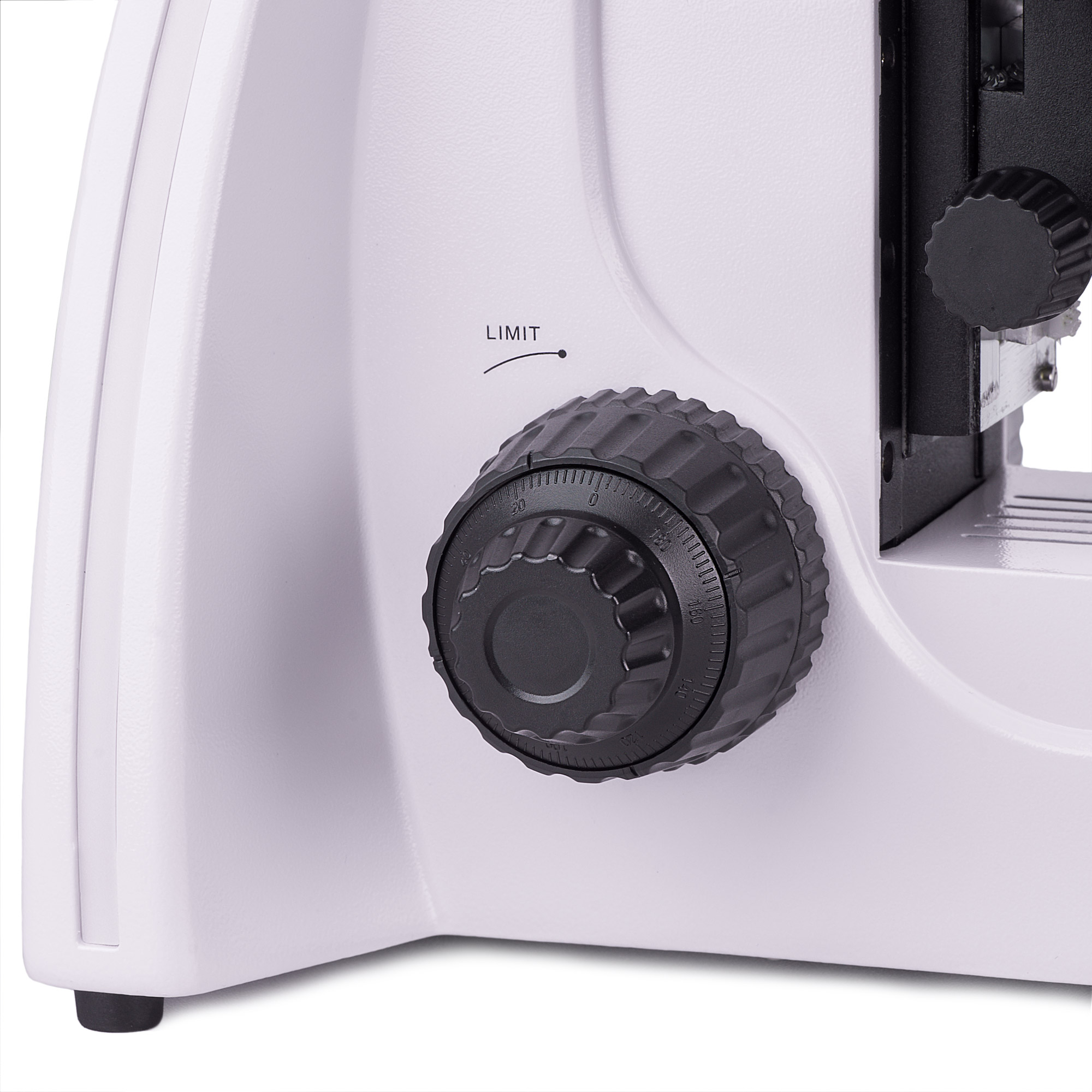

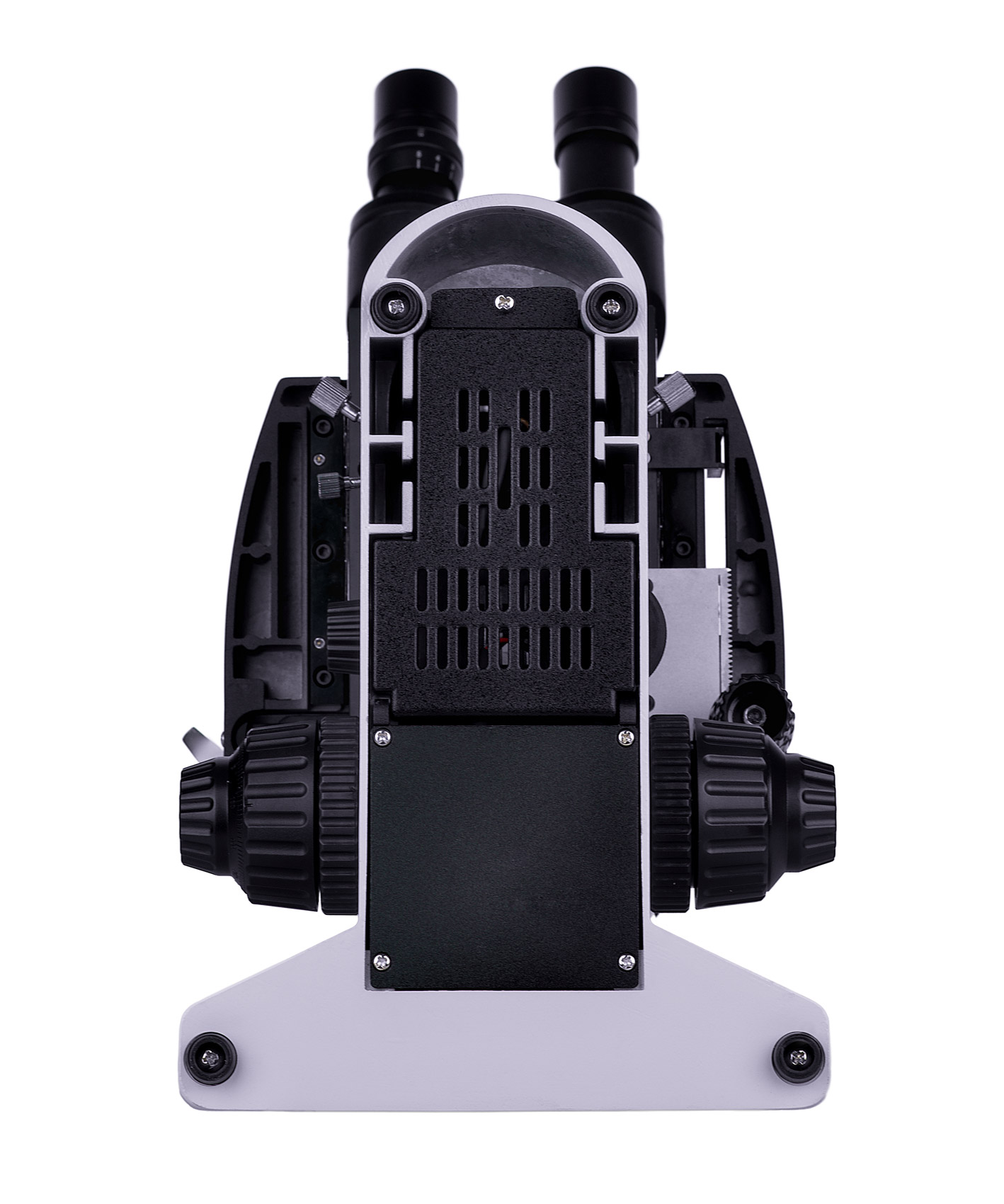

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w podstawie mikroskopu po obu stronach. Zgrubna regulacja ostrości ma pokrętło blokady i regulację napięcia.
Akcesoria
Dostępna jest szeroka gama akcesoriów kompatybilnych z mikroskopem MAGUS Lum 400L, które można wykorzystać do rozszerzenia jego możliwości. Obejmuje ona okulary, obiektywy, urządzenia do ciemnego pola, światła spolaryzowanego i kontrastowo-fazowe, a także kamery cyfrowe i preparaty kalibracyjne.
Najważniejsze właściwości mikroskopu:
- Badanie preparatów w świetle odbitym przy użyciu techniki mikroskopii fluorescencyjnej oraz w świetle przechodzącym przy użyciu techniki mikroskopii jasnego pola
- Obiektywy planarno-achromatyczne z korekcją do nieskończoności: trzy obiektywy jasnego pola, jeden obiektyw fluorescencyjny
- Głowica trójokularowa z możliwością obrotu o 360° oraz trzecia tuba do mocowania kamery cyfrowej
- Cztery diody LED o różnych zakresach fal: niebieskim (B), zielonym (G) fioletowym (V) i ultrafioletowym (UV)
- Światło przechodzące 3 W LED, oświetlenie Köhlera w świetle przechodzącym i odbitym
- Stolik bez mechanizmu zapadkowego pozycjonowania osi, zdejmowany uchwyt do preparatów
- Szeroka gama akcesoriów, w tym urządzenia do ciemnego pola, światła spolaryzowanego i kontrastowo-fazowe
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień

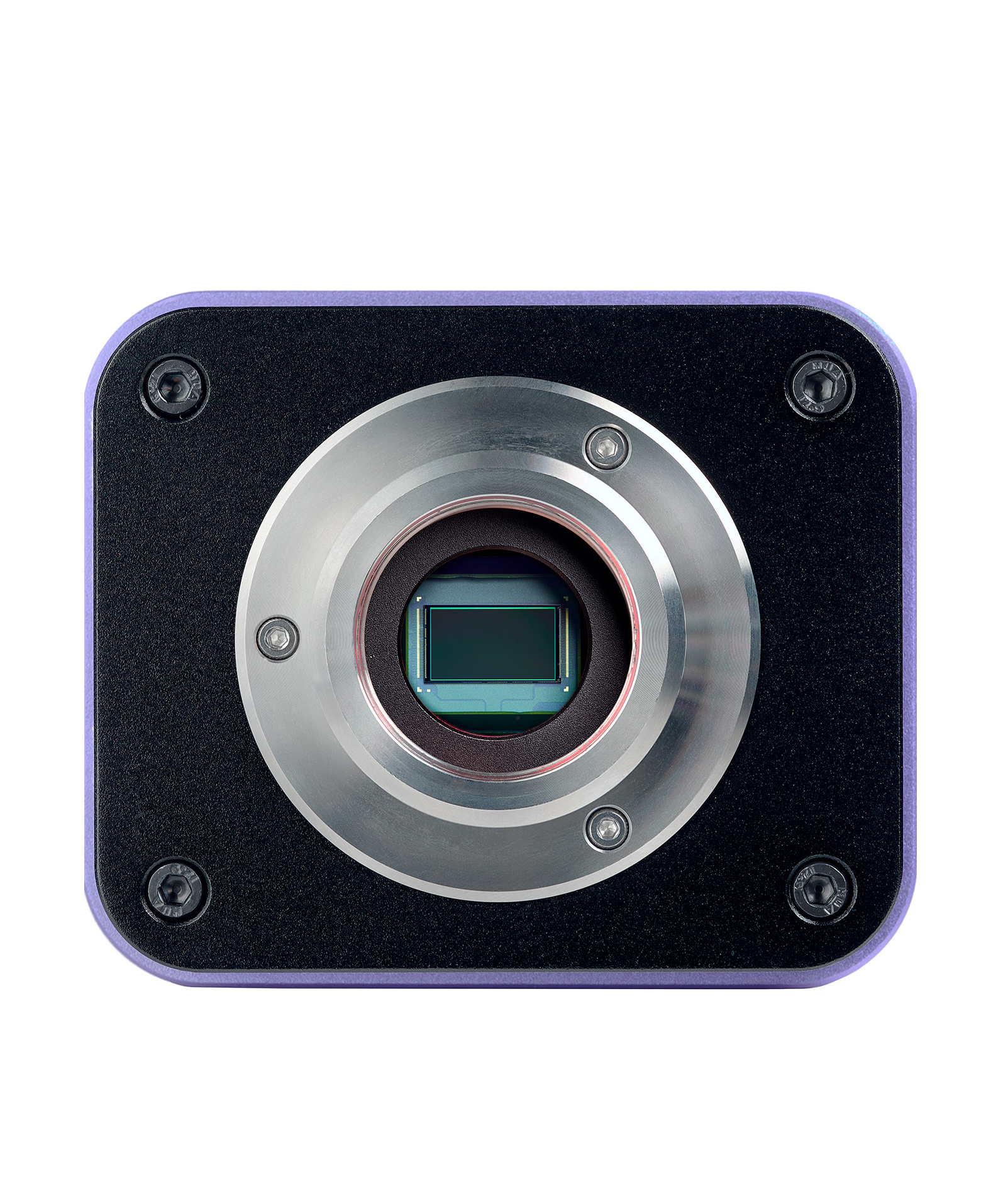

- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
- Kondensor Abbego
- Oświetlacz światłem odbitym
- Lampa z diodami LED
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 19,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 40x/0,85 (z mechanizmem sprężynowym) WD 0,42 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/ 1,25 (z mechanizmem sprężynowym, olejowy) WD 0,36 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Muszla oczna okularu (2 szt.)
- Osłona UV
- Suwak filtrów
- Czarna płyta ochronna do montażu pod stolikiem
- Adapter z mocowaniem typu C
- Filtr kolorowy (4 szt.)
- Pojemnik z olejkiem immersyjnym
- Zasilanie oświetlacza światłem odbitym
- Przewód zasilający
- Przewód zasilający oświetlacza światłem odbitym
- Przewód zasilający zasilacza oświetlacza światłem odbitym
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 10x/0,35 WD 2,37 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20х/0,40 WD 8,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Urządzenie kontrastowo-fazowe
- Kondensor ciemnego pola NA 0,9
- Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
- Suwak ciemnego pola
- Urządzenia do polaryzacji
- Preparat kalibracyjny
