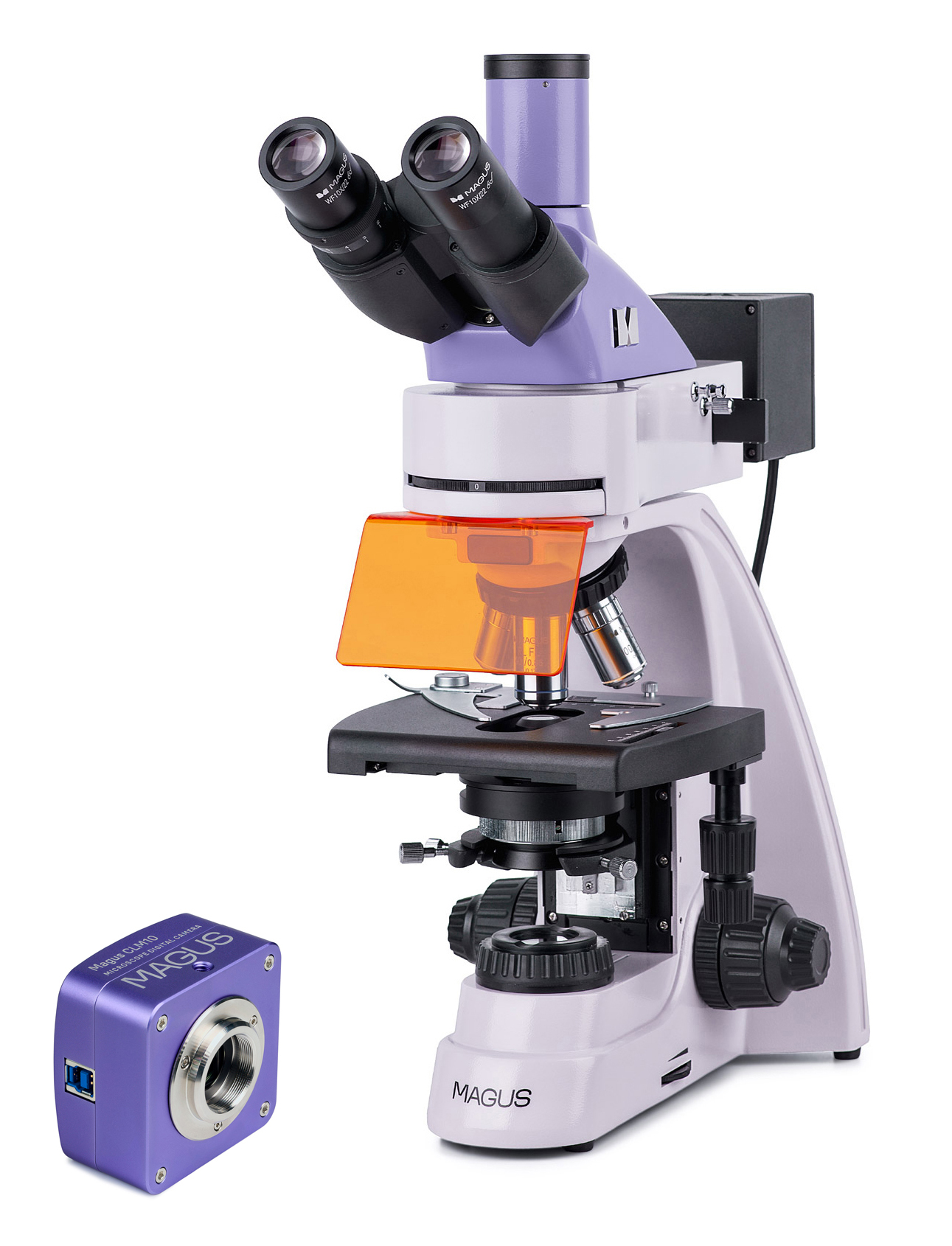

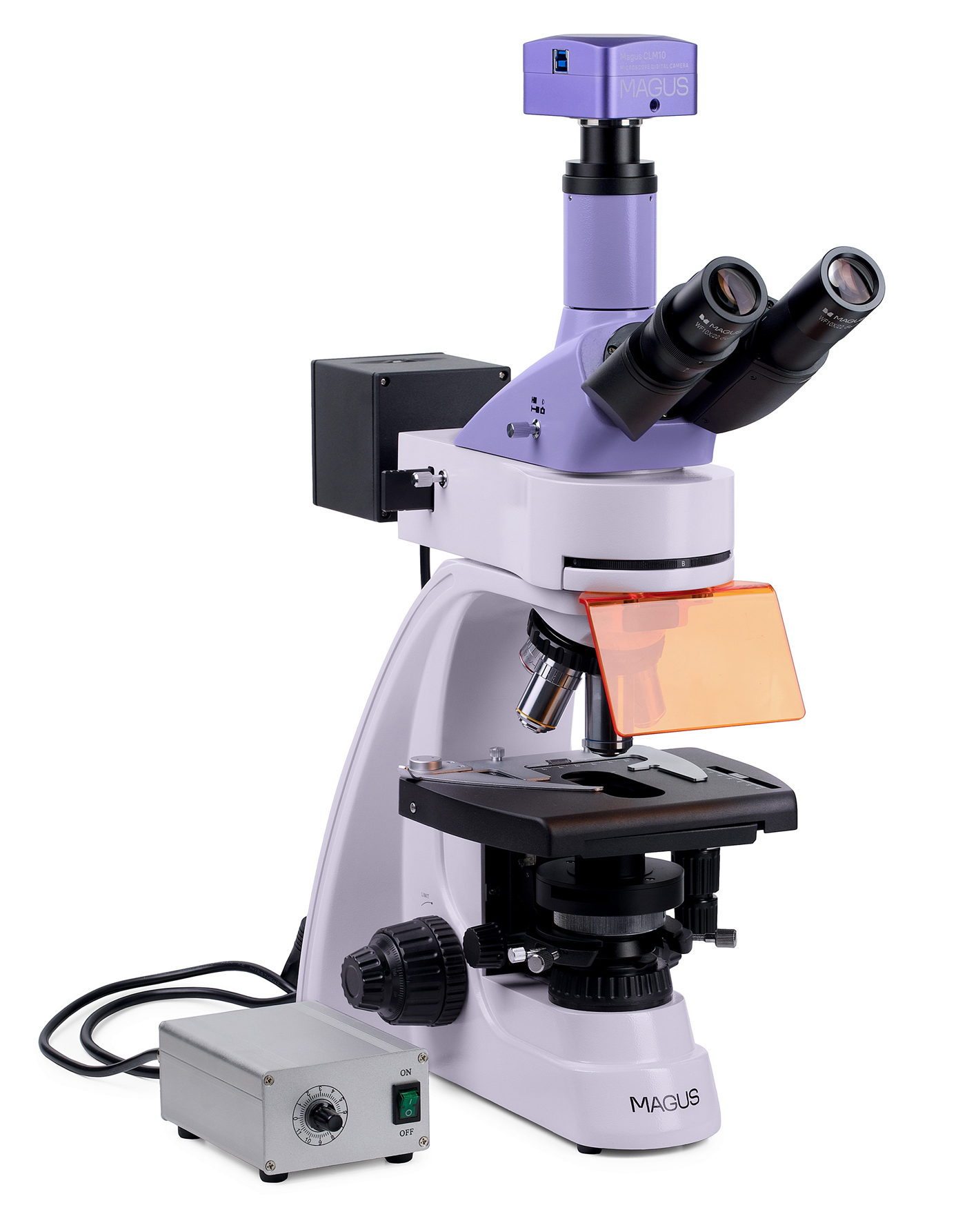

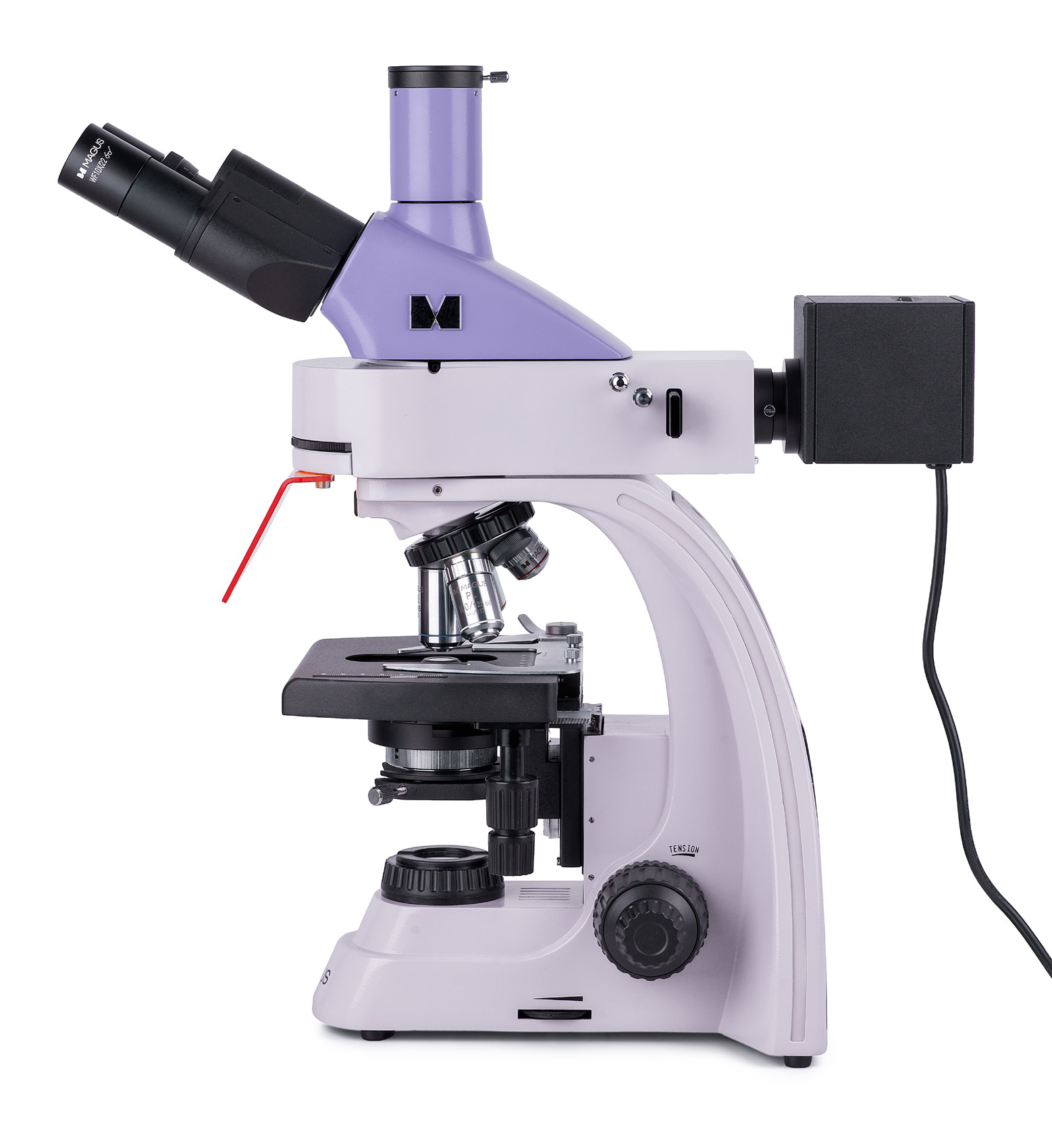

Mikroskop fluorescencyjny cyfrowy MAGUS Lum D400L

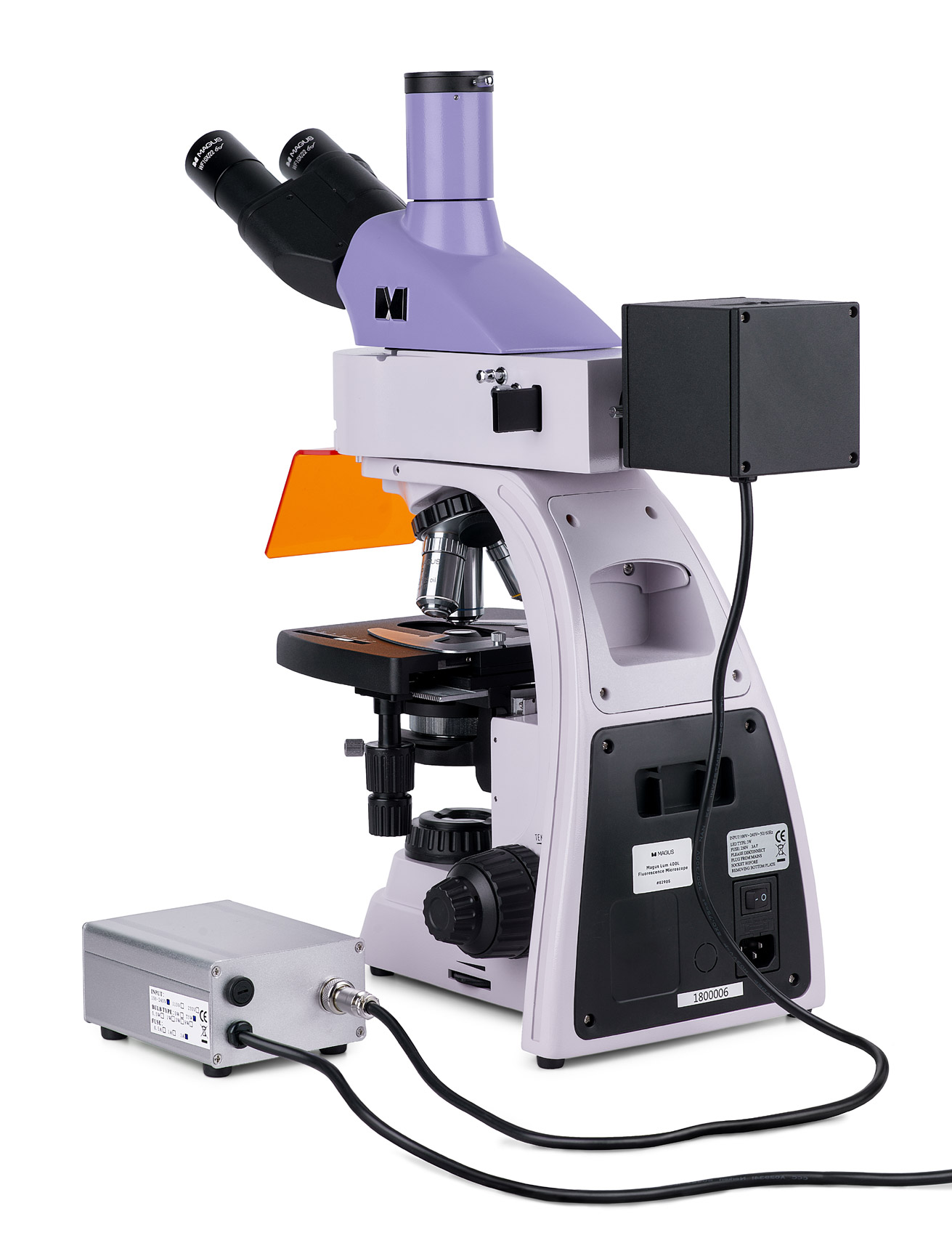

Mikroskop fluorescencyjny MAGUS Lum 400L może być używany do dwóch technik mikroskopii: fluorescencyjnej w świetle odbitym i jasnego pola w świetle przechodzącym. Po wyposażeniu mikroskopu w dodatkowe akcesoria można prowadzić badania w świetle spolaryzowanym, a także stosować techniki ciemnego pola i kontrastu fazowego. Mikroskop może służyć do badań i diagnostyki laboratoryjnej w dziedzinie medycyny, farmakologii, kryminalistyki, biotechnologii, weterynarii itp.

Kamera cyfrowa

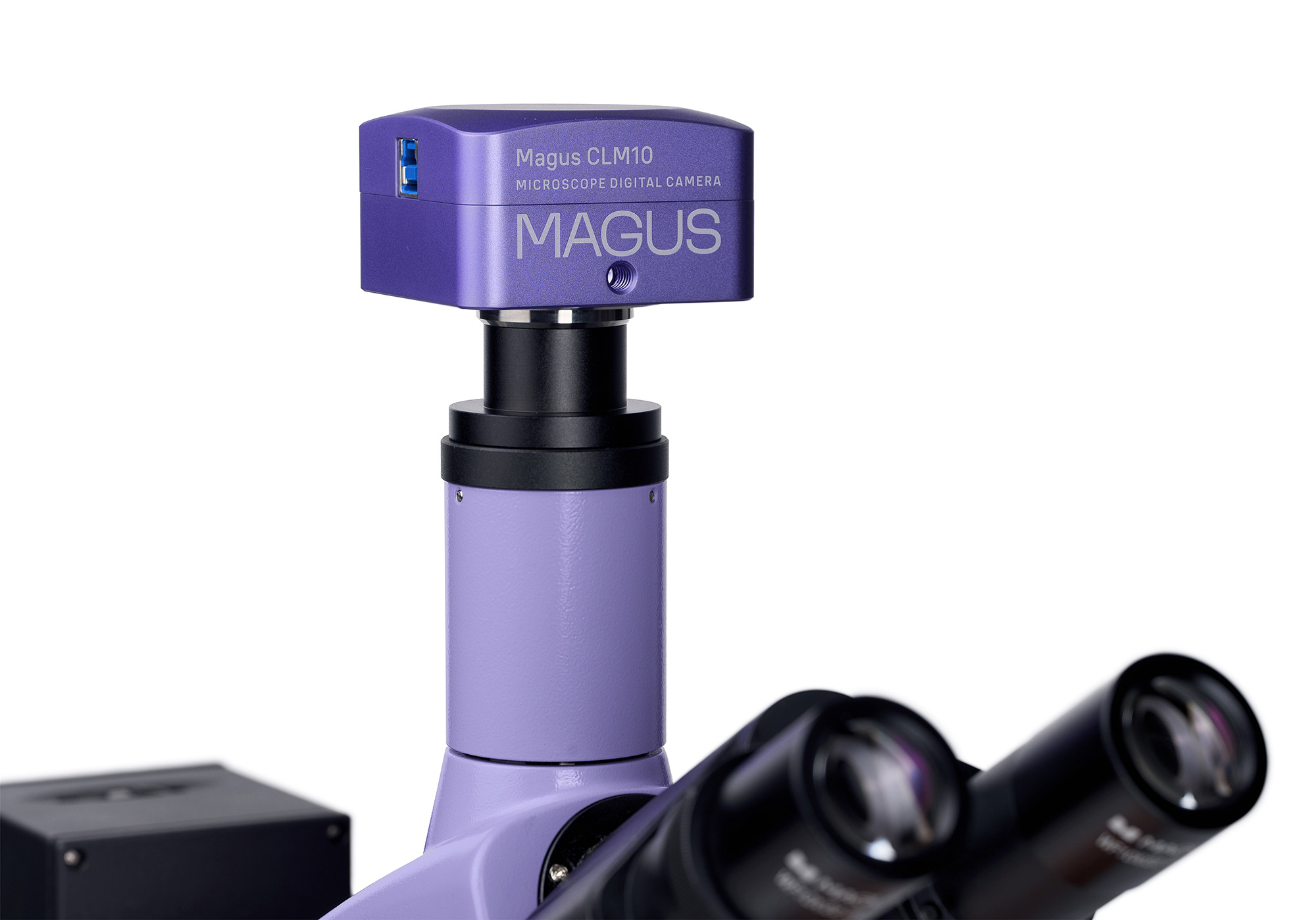

Kamera cyfrowa MAGUS CLM10 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 2,3 MP i zapewnia realistyczne obrazy w rozdzielczości 1920×1200 pikseli. Jest zalecana do użytku z obiektywami o powiększeniu 40, 60 i 100 razy. Podczas pracy z obiektywami o średnim powiększeniu kamera pokaże więcej drobnych szczegółów.
Wideo jest nagrywane z prędkością 120 kl./s w maksymalnej rozdzielczości. Obraz jest płynny, ma płynne i subtelne przejścia między klatkami. Ruch obiektu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji na zajęciach.
Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

Układ optyczny

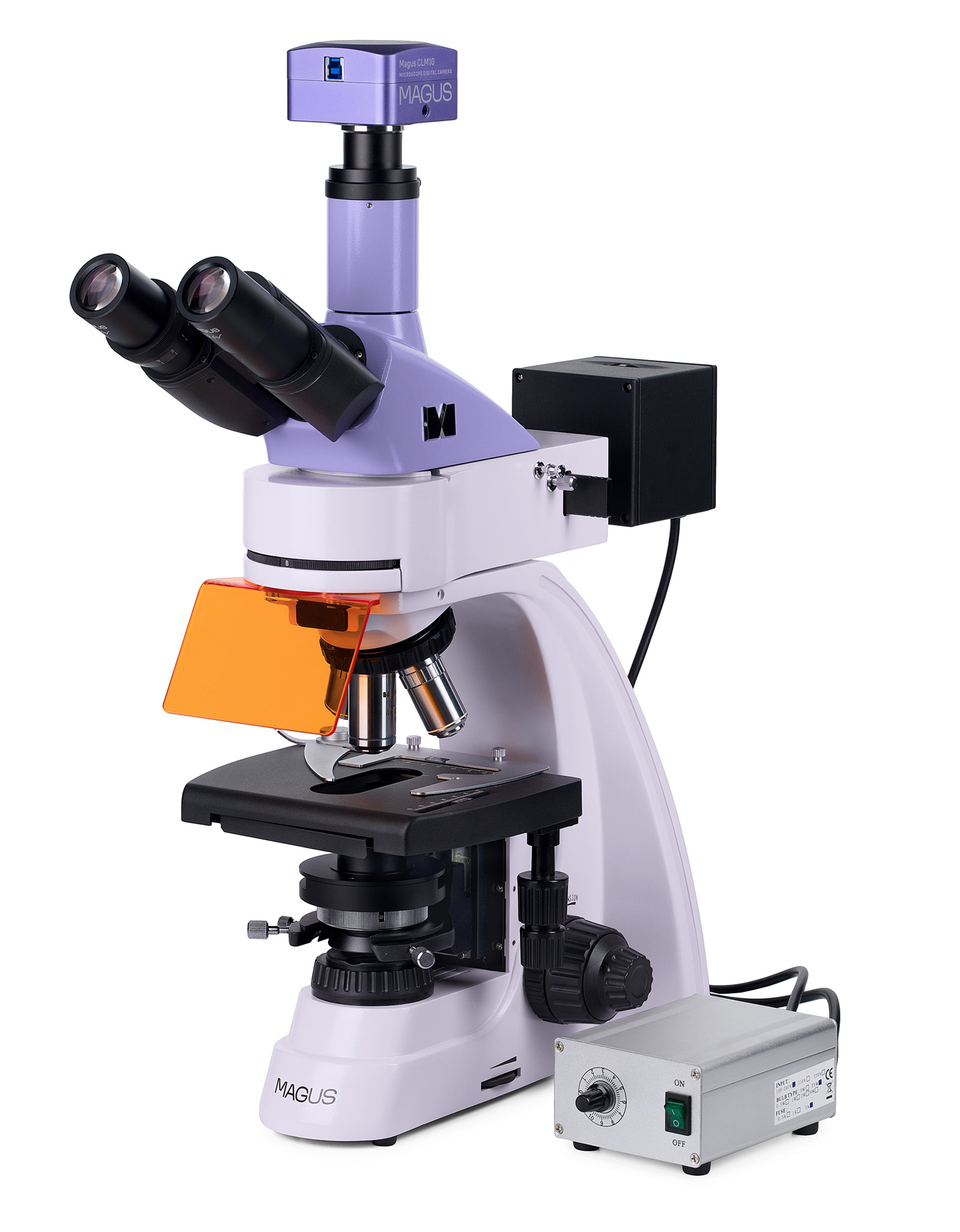

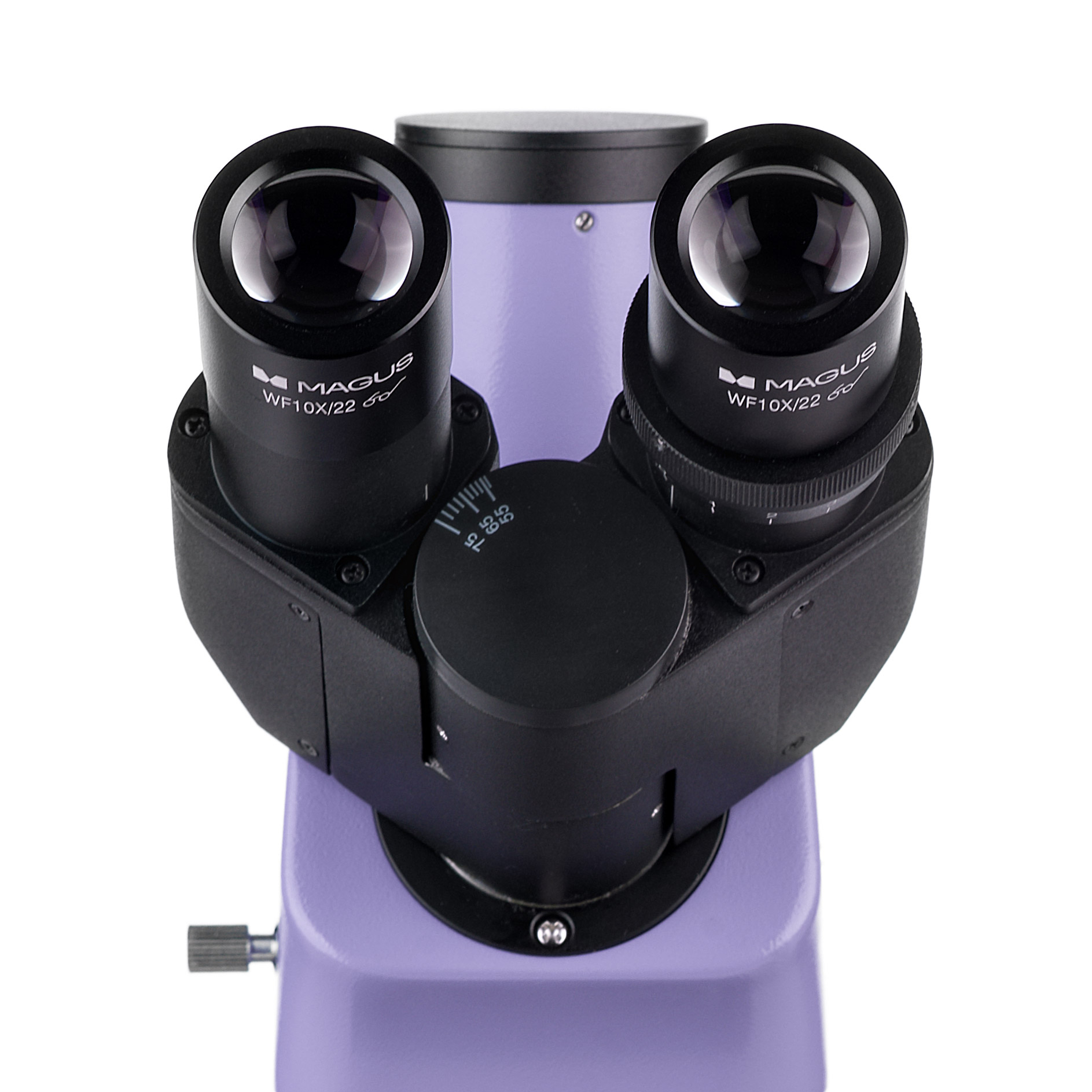

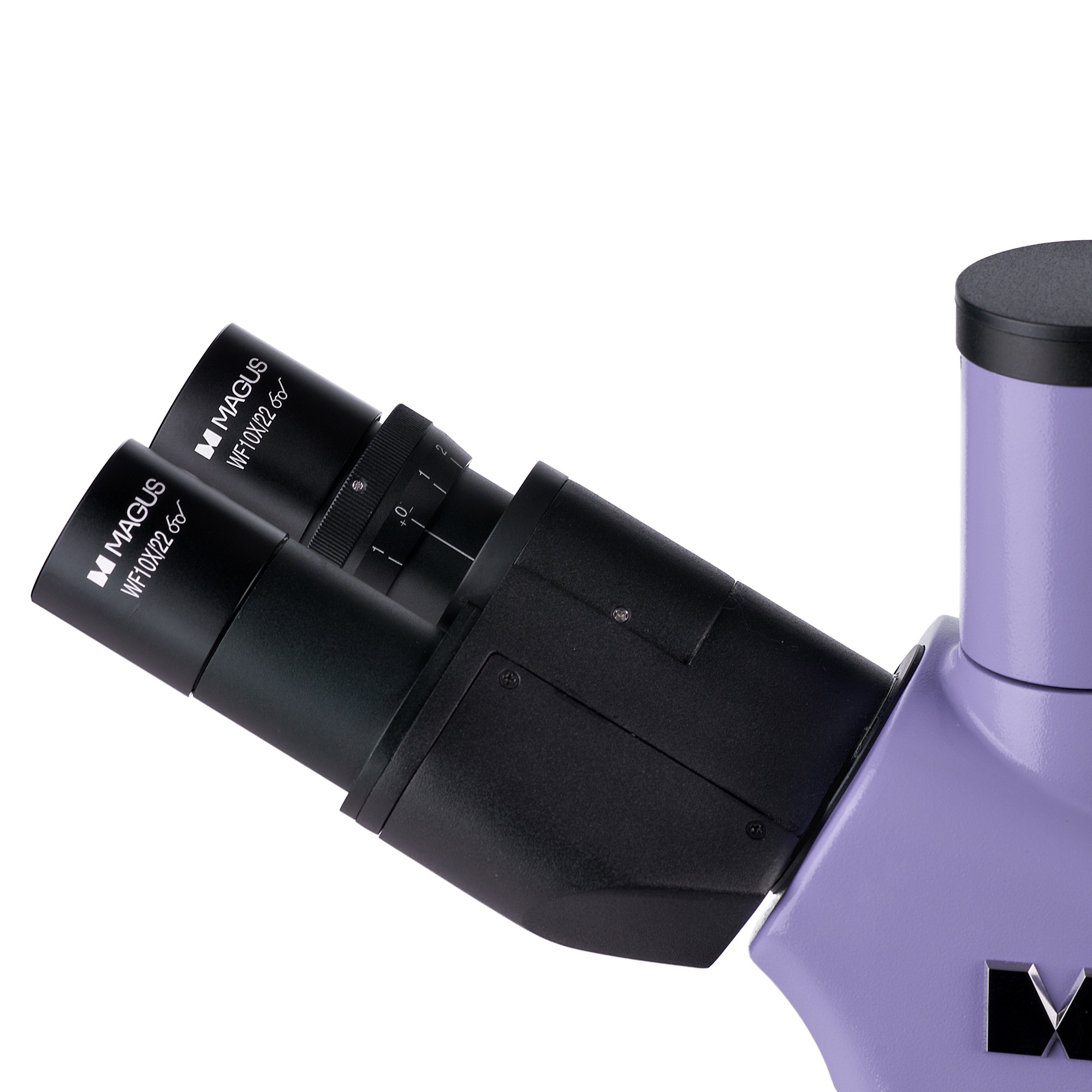

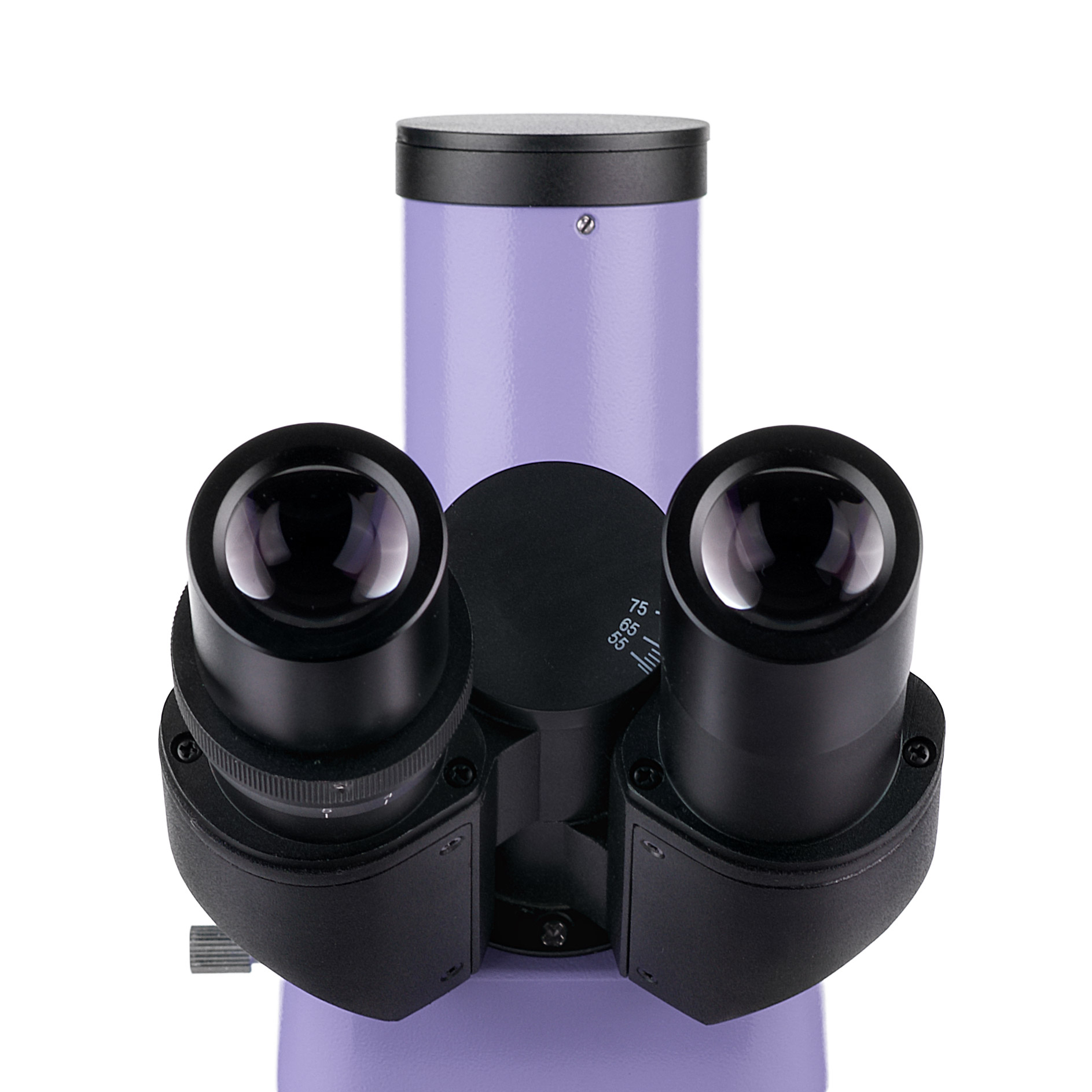

Głowica trójokularowa zawiera dwie tuby okularów do obserwacji i tubę głowicy trójokularowej do mocowania kamery cyfrowej (sprzedawanej oddzielnie). Tuby okularów można obracać o 360°, co ułatwia dostosowanie ich do wzrostu użytkownika oraz zwiększa wygodę obserwacji. Okulary są nachylone pod kątem 30°.

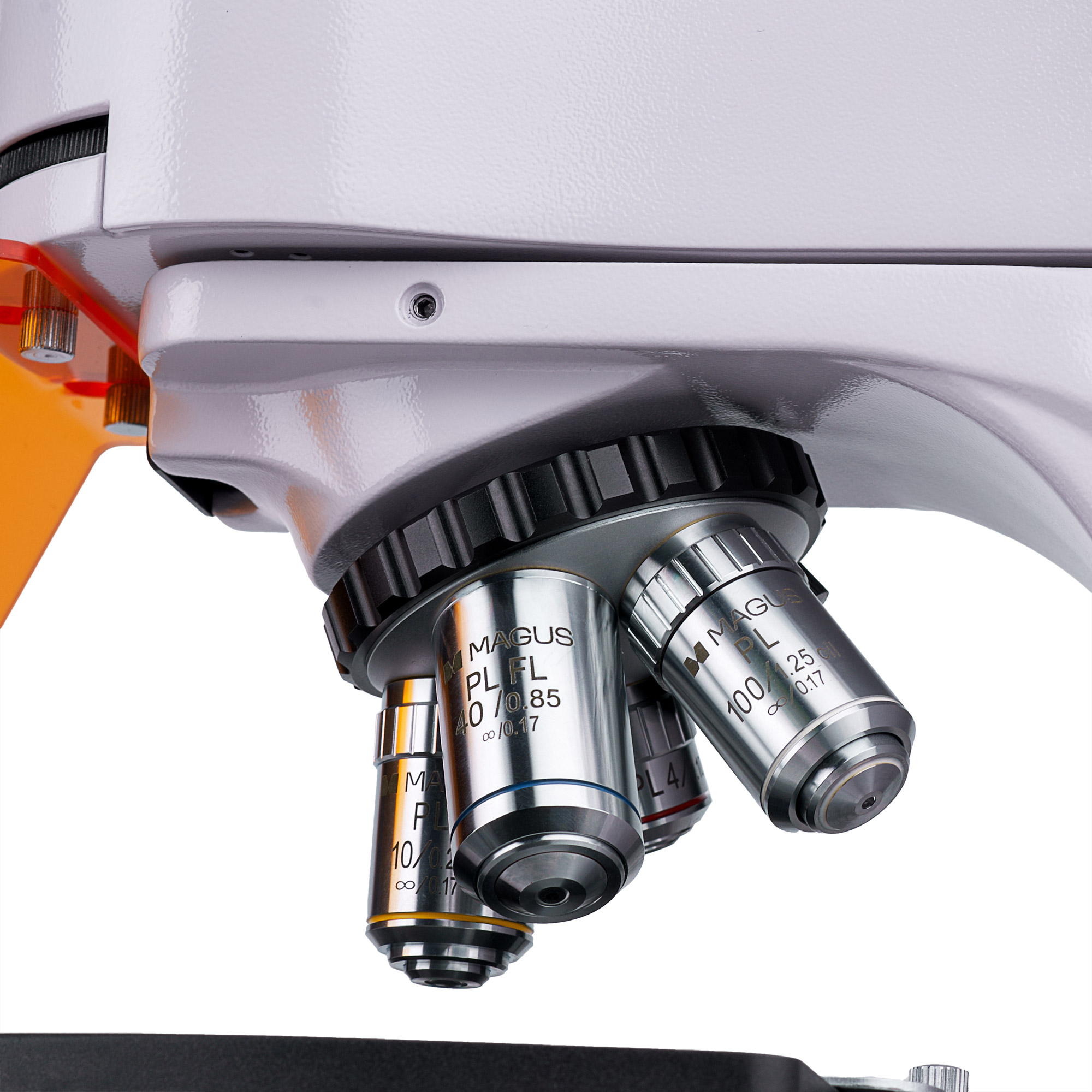

Miska rewolwerowa na 5 obiektywów jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej. Zestaw zawiera cztery obiektywy planarno-achromatyczne z korekcją do nieskończoności: trzy do obserwacji techniką jasnego pola i jeden do obserwacji techniką fluorescencyjną. Po zainstalowaniu wszystkich obiektywów w misce rewolwerowej jedno gniazdo pozostaje wolne. Służy ono do regulacji położenia oświetlacza światłem odbitym. Można również zainstalować opcjonalny obiektyw, aby uzyskać dodatkowe powiększenie.

Oświetlenie

Światło odbite – cztery diody LED o mocy 5 W. Każda dioda ma określony zakres fal: niebieski (B), zielony (G), fioletowy (V) i ultrafioletowy (UV). Aby wybrać diodę LED, należy obrócić pierścień. Zaletą oświetlenia LED jest to, że diody LED szybko się włączają i wyłączają, co ułatwia przełączanie między technikami jasnego pola i fluorescencyjną. Diody LED nie nagrzewają się, nie potrzebują radiatora, a ich okres eksploatacji wynosi 50 000 godzin bez konieczności wymiany. Fluorescencja oparta na diodach LED jest łatwą w utrzymaniu i bezpieczną techniką mikroskopii, dlatego jest zalecana do stosowania w szkołach i na uniwersytetach.

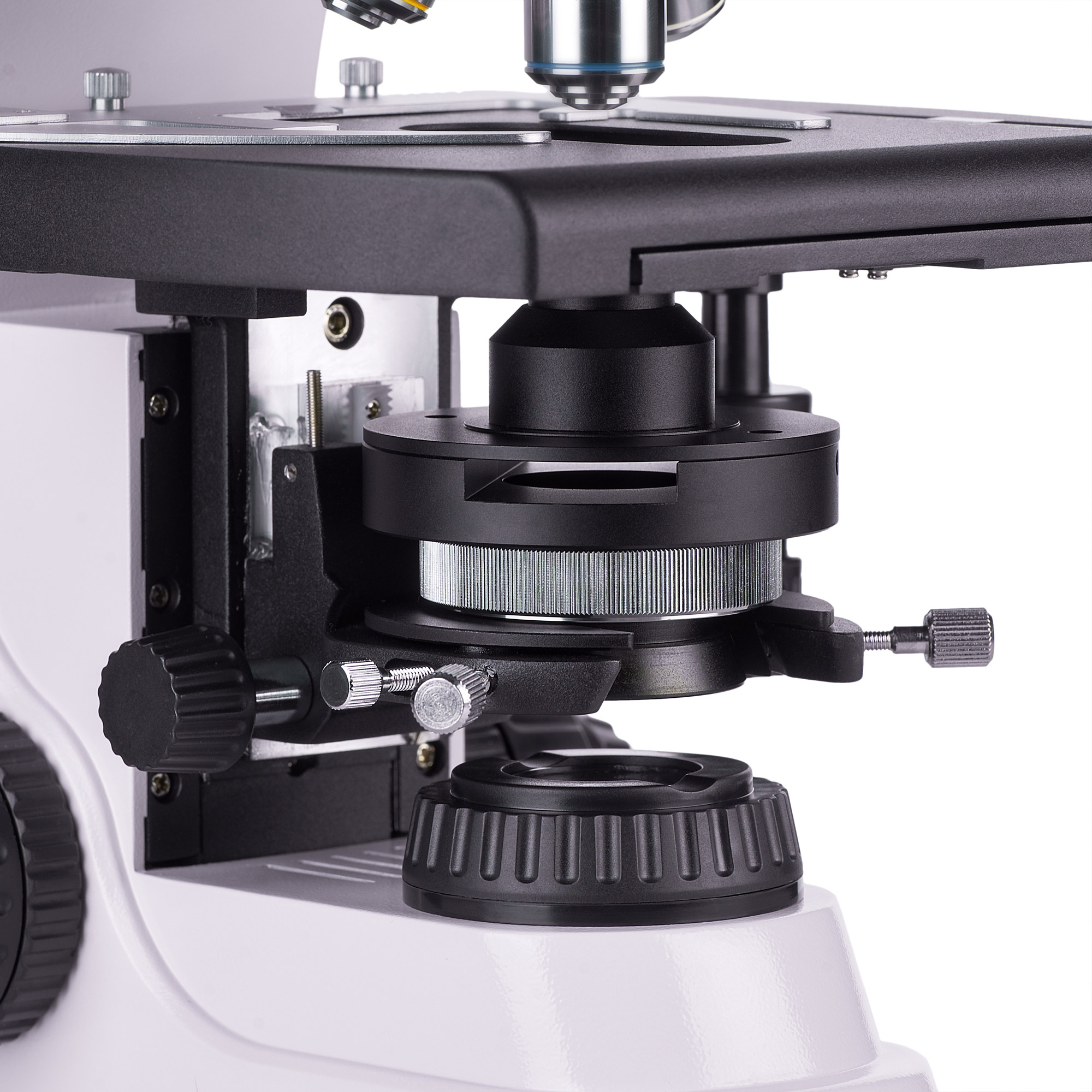

Światło przechodzące jest wytwarzane przez diodę LED 3 W. Jej żywotność również wynosi 50 000 godzin. Układ oświetlenia zawiera również kondensor. Kondensor ma wolne miejsce na suwak ciemnego pola lub suwak kontrastu fazowego. Suwak to łatwy i szybki sposób na zmianę techniki obserwacji mikroskopowej bez konieczności zmiany kondensora.

Oświetlenie Köhlera można skonfigurować zarówno przy obserwacji w świetle przechodzącym, jak i odbitym. Badany obiekt jest ostry, a artefakty obrazu są usuwane. Nie ma zaciemnienia na krawędziach, a granicę rozdzielczości można osiągnąć przy każdym obiektywie.

Stolik i mechanizm regulacji ostrości

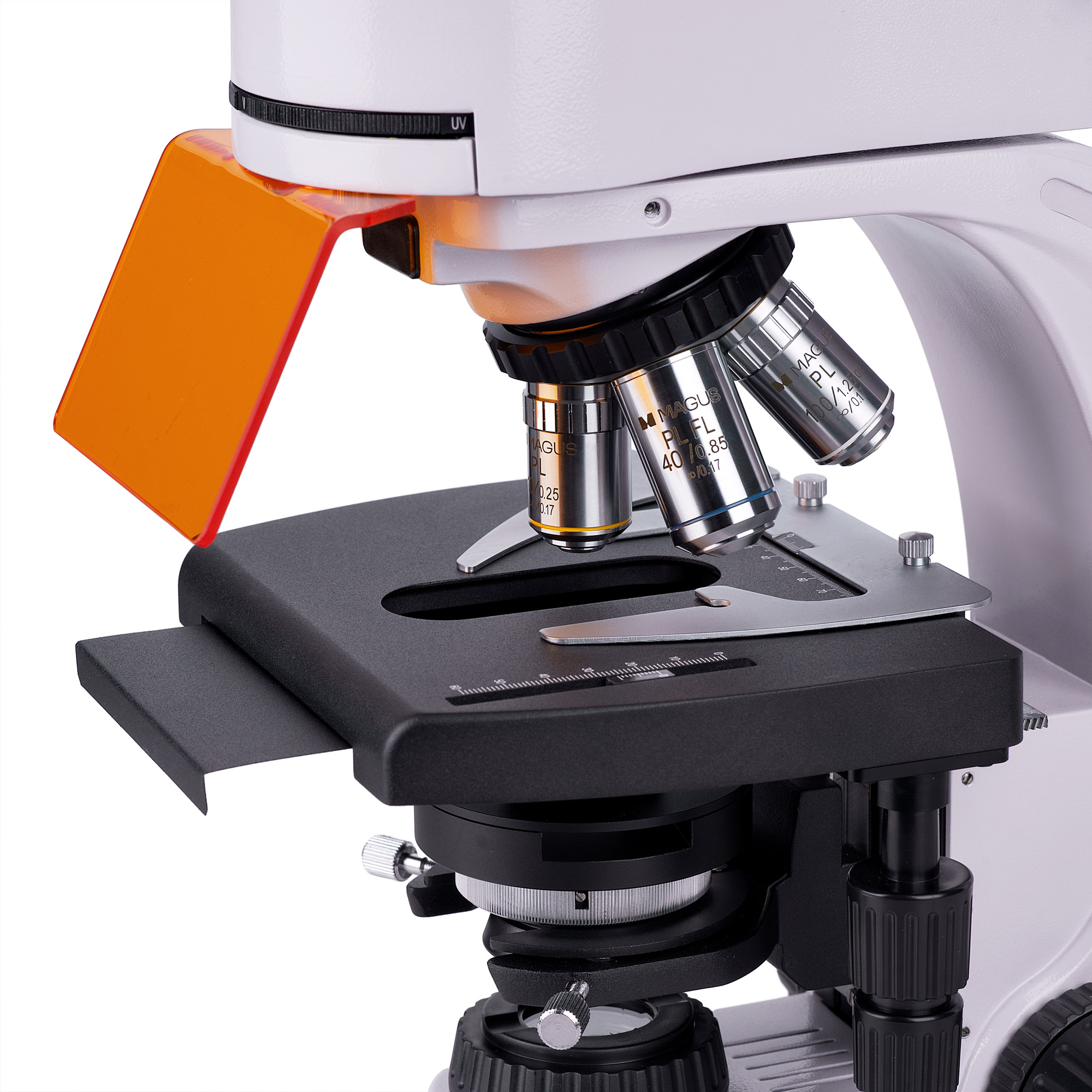

Stolik mikroskopu ma zdejmowany uchwyt do preparatów, który można usunąć w celu ręcznego skanowania. Stolik nie ma mechanizmu zapadkowego pozycjonowania osi. W związku z tym wymaga mniej miejsca do pracy. Na stoliku można zainstalować czarną płytkę stolika, aby wyeliminować przypadkowe refleksy ze źródła światła przechodzącego podczas obserwacji w świetle odbitym.

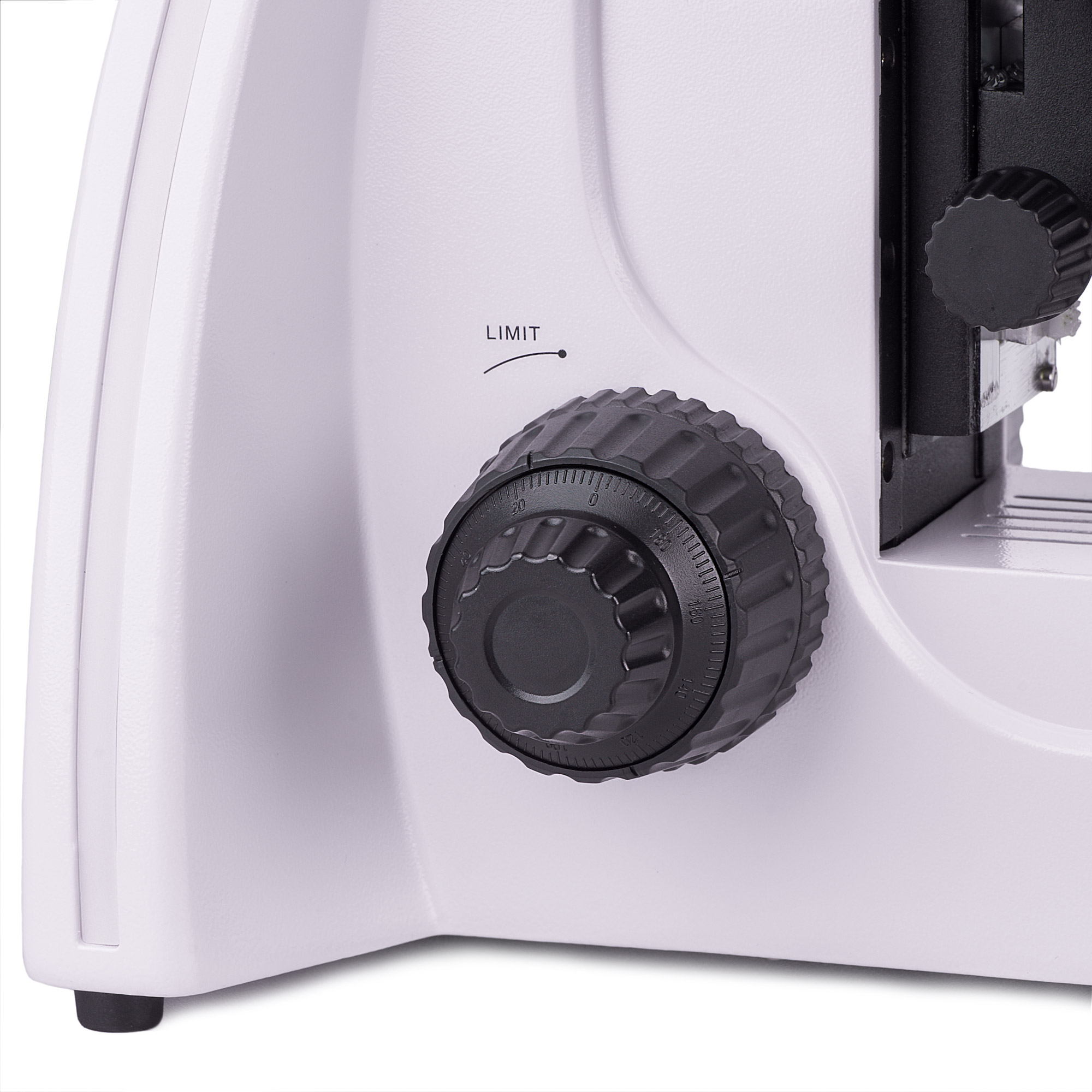

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w podstawie mikroskopu po obu stronach. Zgrubna regulacja ostrości ma pokrętło blokady i regulację napięcia.

Akcesoria

Dostępna jest szeroka gama akcesoriów kompatybilnych z mikroskopem MAGUS Lum 400L, które można wykorzystać do rozszerzenia jego możliwości. Obejmuje ona okulary, obiektywy, urządzenia do ciemnego pola, światła spolaryzowanego i kontrastowo-fazowe, a także kamery cyfrowe i preparaty kalibracyjne.

Najważniejsze właściwości mikroskopu:

• Badanie preparatów w świetle odbitym przy użyciu techniki mikroskopii fluorescencyjnej oraz w świetle przechodzącym przy użyciu techniki mikroskopii jasnego pola
• Obiektywy planarno-achromatyczne z korekcją do nieskończoności: trzy obiektywy jasnego pola, jeden obiektyw fluorescencyjny
• Głowica trójokularowa z możliwością obrotu o 360° oraz trzecia tuba do mocowania kamery cyfrowej
• Cztery diody LED o różnych zakresach fal: niebieskim (B), zielonym (G) fioletowym (V) i ultrafioletowym (UV)
• Światło przechodzące 3 W LED, oświetlenie Köhlera w świetle przechodzącym i odbitym
• Stolik bez mechanizmu zapadkowego pozycjonowania osi, zdejmowany uchwyt do preparatów
• Szeroka gama akcesoriów, w tym urządzenia do ciemnego pola, światła spolaryzowanego i kontrastowo-fazowe

Najważniejsze właściwości kamery:

• Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 40, 60 i 100 razy
• Rozdzielczość 2,3 MP umożliwiająca rejestrowanie szczegółowych obrazów przy większym powiększeniu; niski poziom szumów, niskie rozproszenie mocy
• 120 kl./s przy obserwacji ruchomych preparat rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów
• Podświetlana matryca monochromatyczna CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

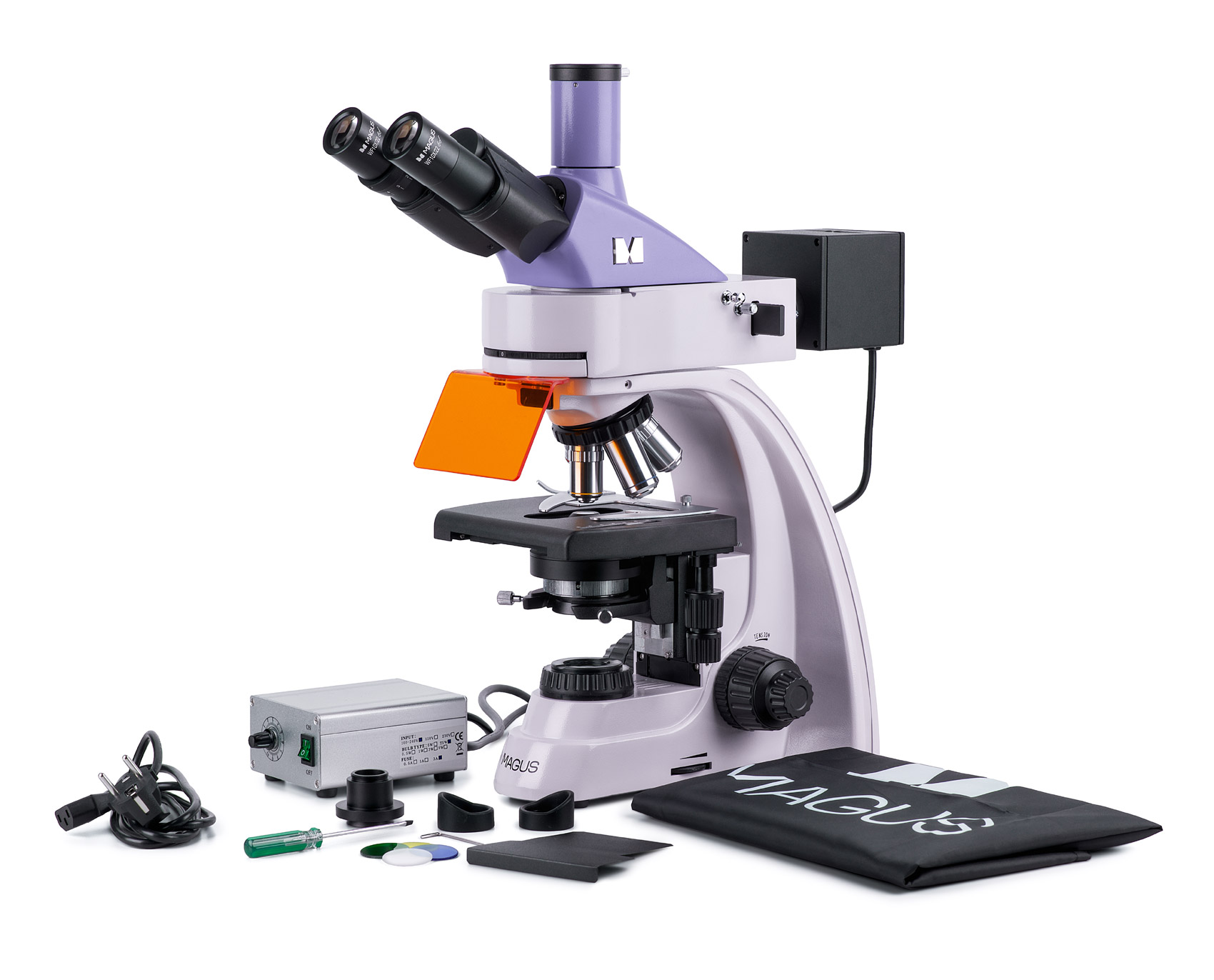

Zawartość zestawu:

• Kamera cyfrowa MAGUS CLM10 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
• Kondensor Abbego
• Oświetlacz światłem odbitym
• Lampa z diodami LED
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 19,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 40x/0,85 (z mechanizmem sprężynowym) WD 0,42 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/ 1,25 (z mechanizmem sprężynowym, olejowy) WD 0,36 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Muszla oczna okularu (2 szt.)
• Osłona UV
• Suwak filtrów
• Czarna płyta ochronna do montażu pod stolikiem
• Adapter z mocowaniem typu C
• Filtr kolorowy (4 szt.)
• Pojemnik z olejkiem immersyjnym
• Zasilanie oświetlacza światłem odbitym
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Przewód zasilający zasilacza oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 10x/0,35 WD 2,37 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20х/0,40 WD 8,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 ∞/0,17 WD 0,46 mm
• Urządzenie kontrastowo-fazowe
• Kondensor ciemnego pola NA 0,9
• Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
• Suwak ciemnego pola
• Urządzenia do polaryzacji
• Preparat kalibracyjny
• Ekran LCD
