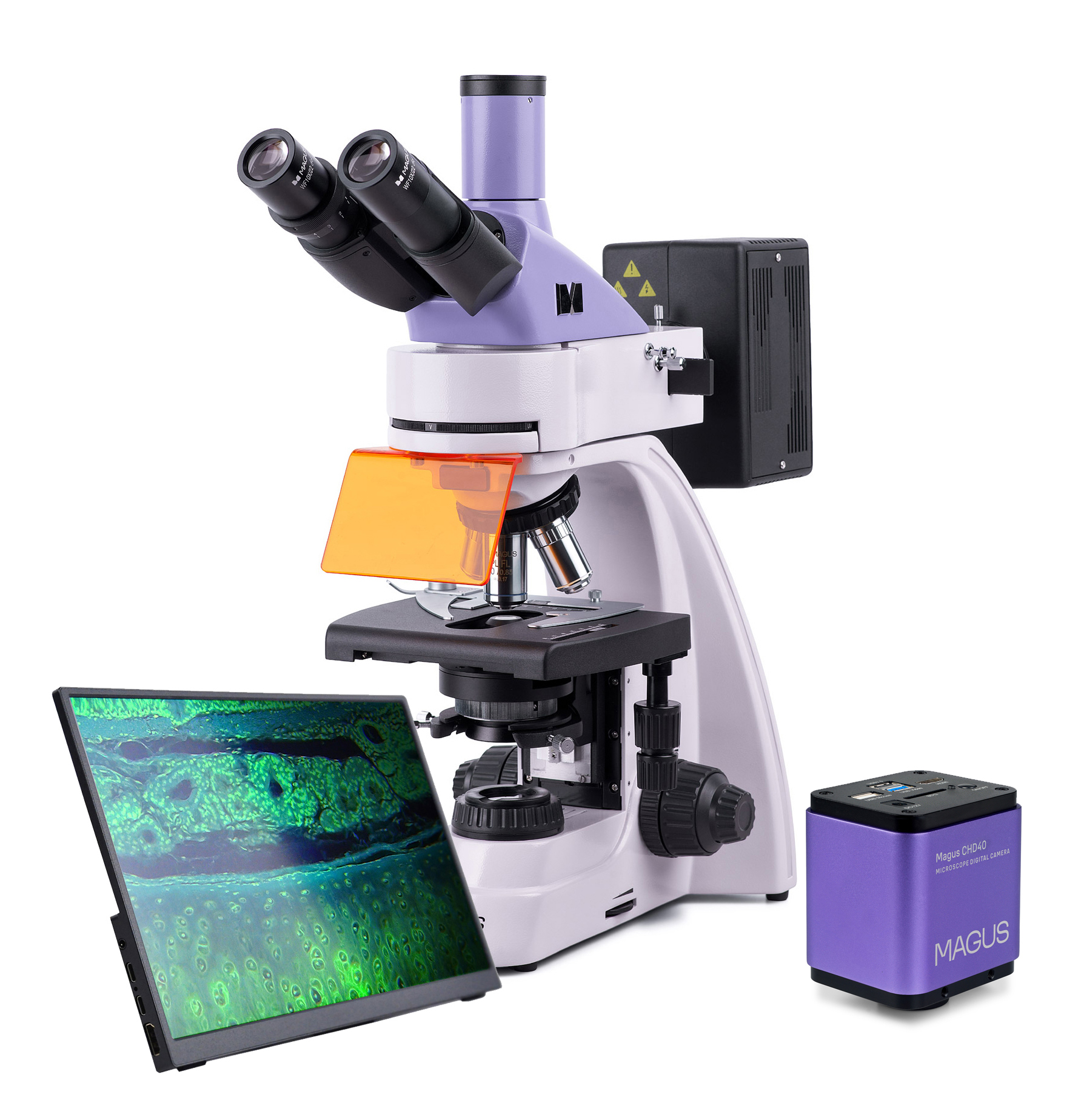

Mikroskop fluorescencyjny MAGUS Lum 400 jest przeznaczony do diagnostyki i badań metodami mikroskopii fluorescencyjnej (w świetle odbitym) i jasnego pola (w świetle przechodzącym). Techniki ciemnego pola, kontrastu fazowego i polaryzacji mogą być używane z opcjonalnym wyposażeniem. Obszary zastosowania mikroskopu fluorescencyjnego: analiza DNA, badanie patogenów, nadzór sanitarno-epidemiologiczny, badania kryminalistyczne itp.

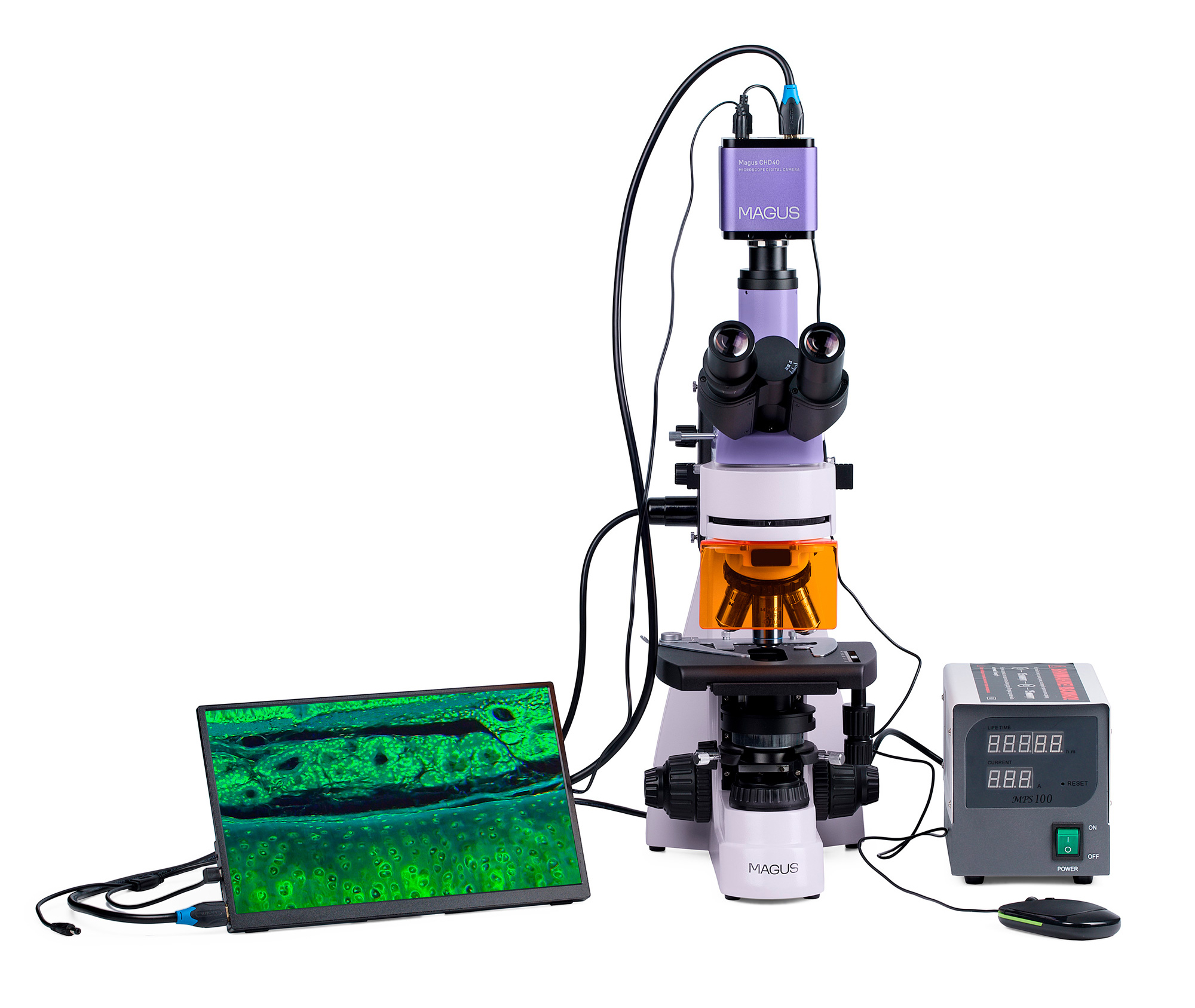

Kamera cyfrowa

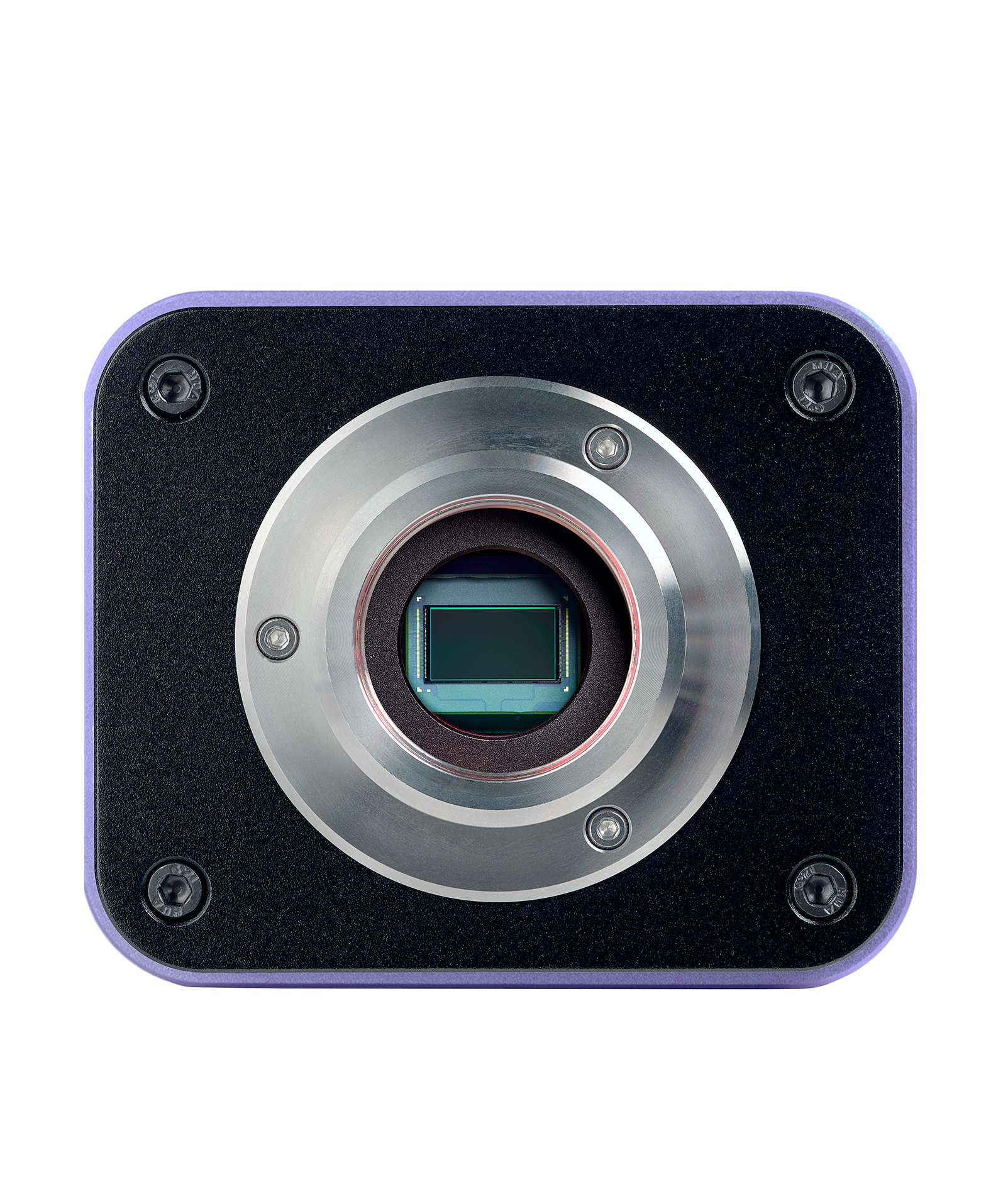

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora.
Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840×2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920×1080 pikseli).
Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s.
Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.
Monitor

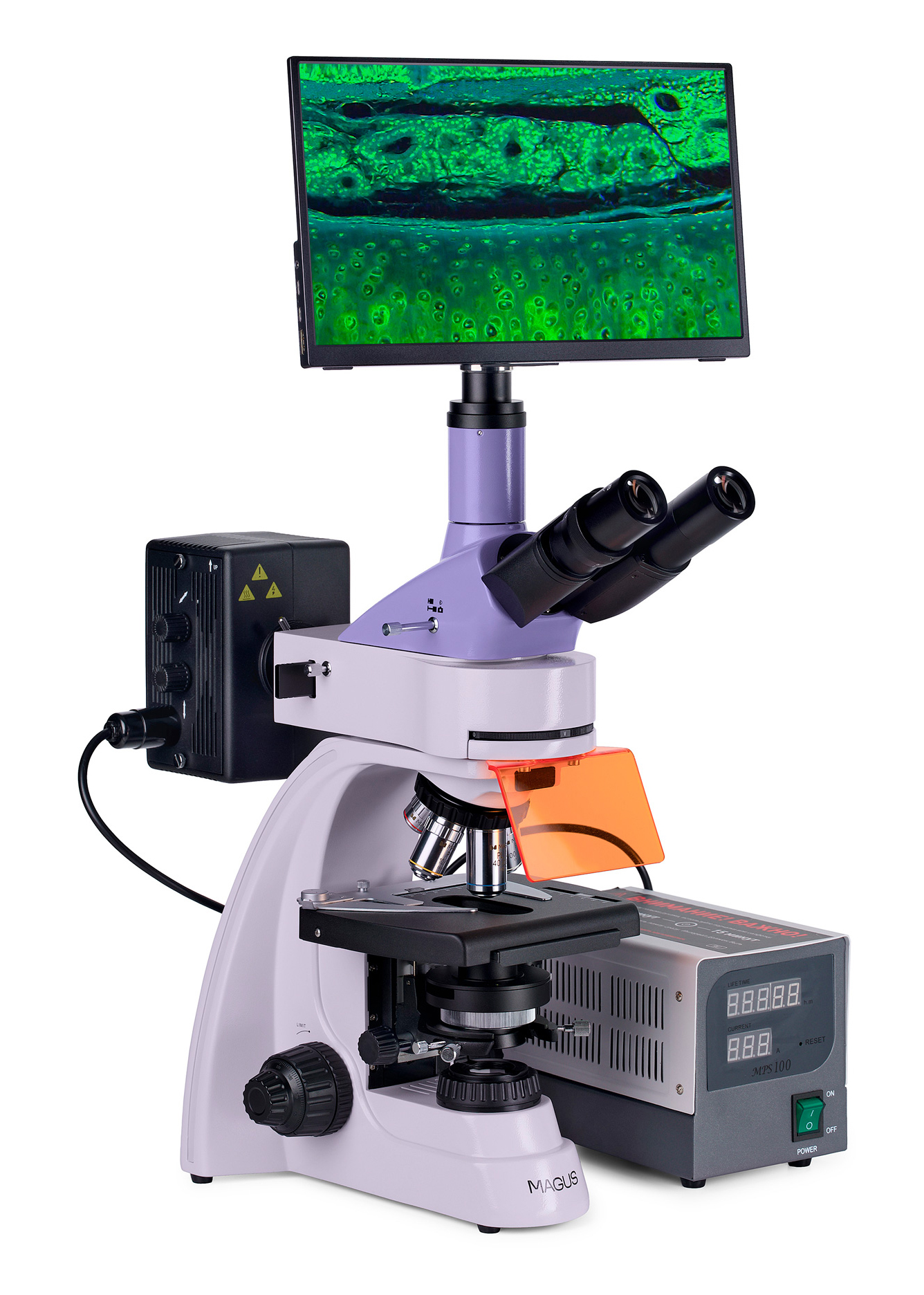

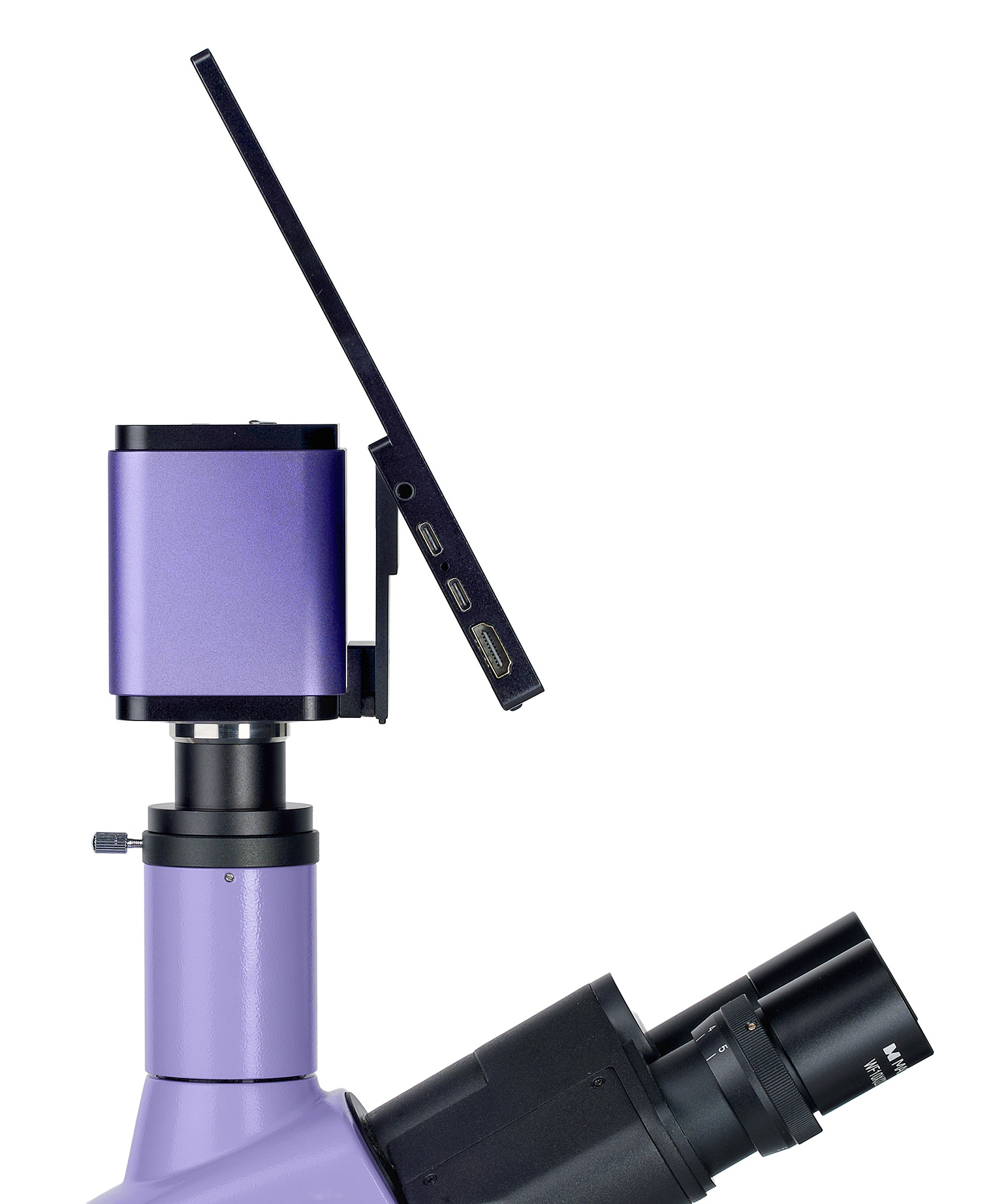

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS.
Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

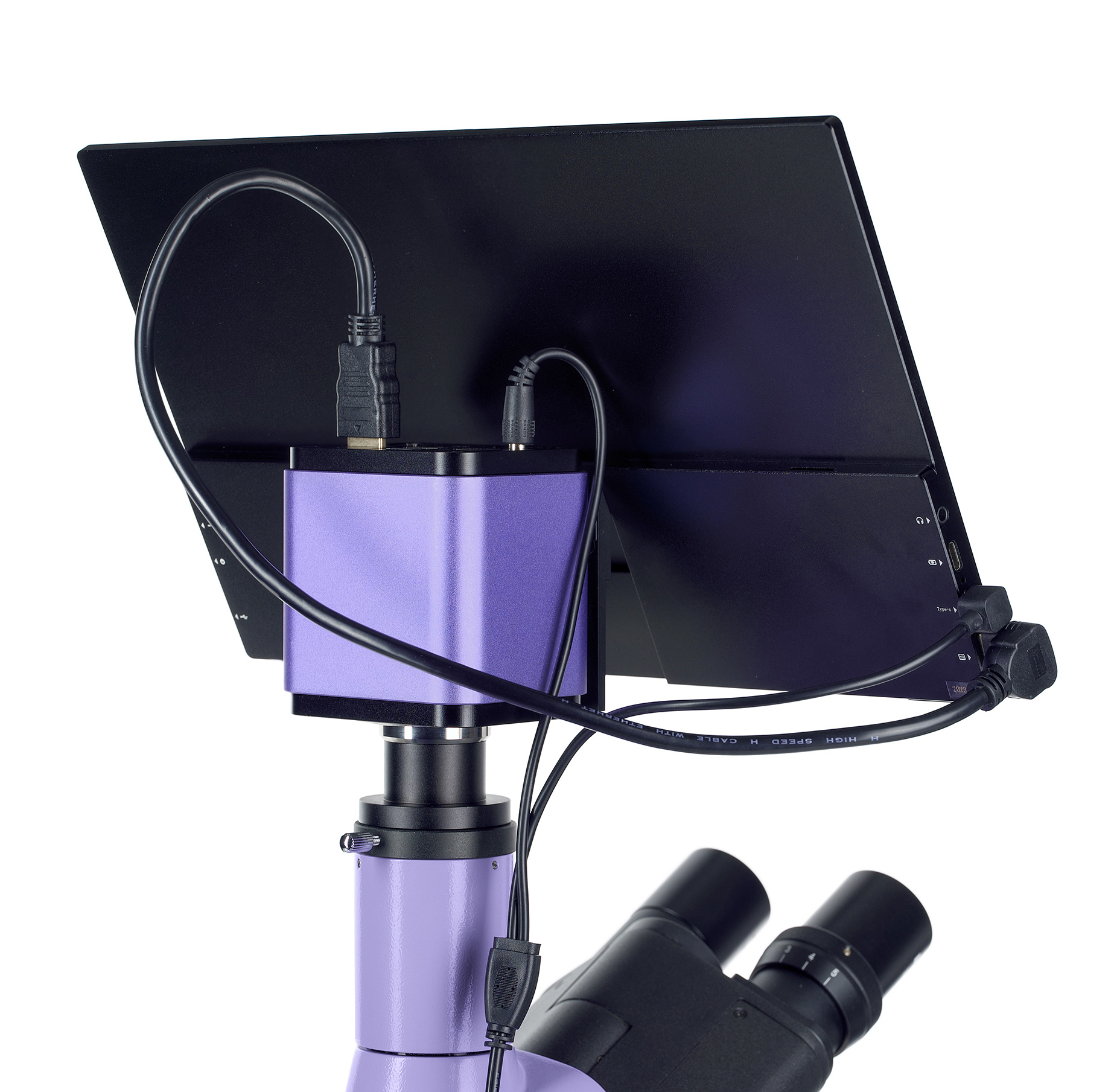

Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.
Układ optyczny

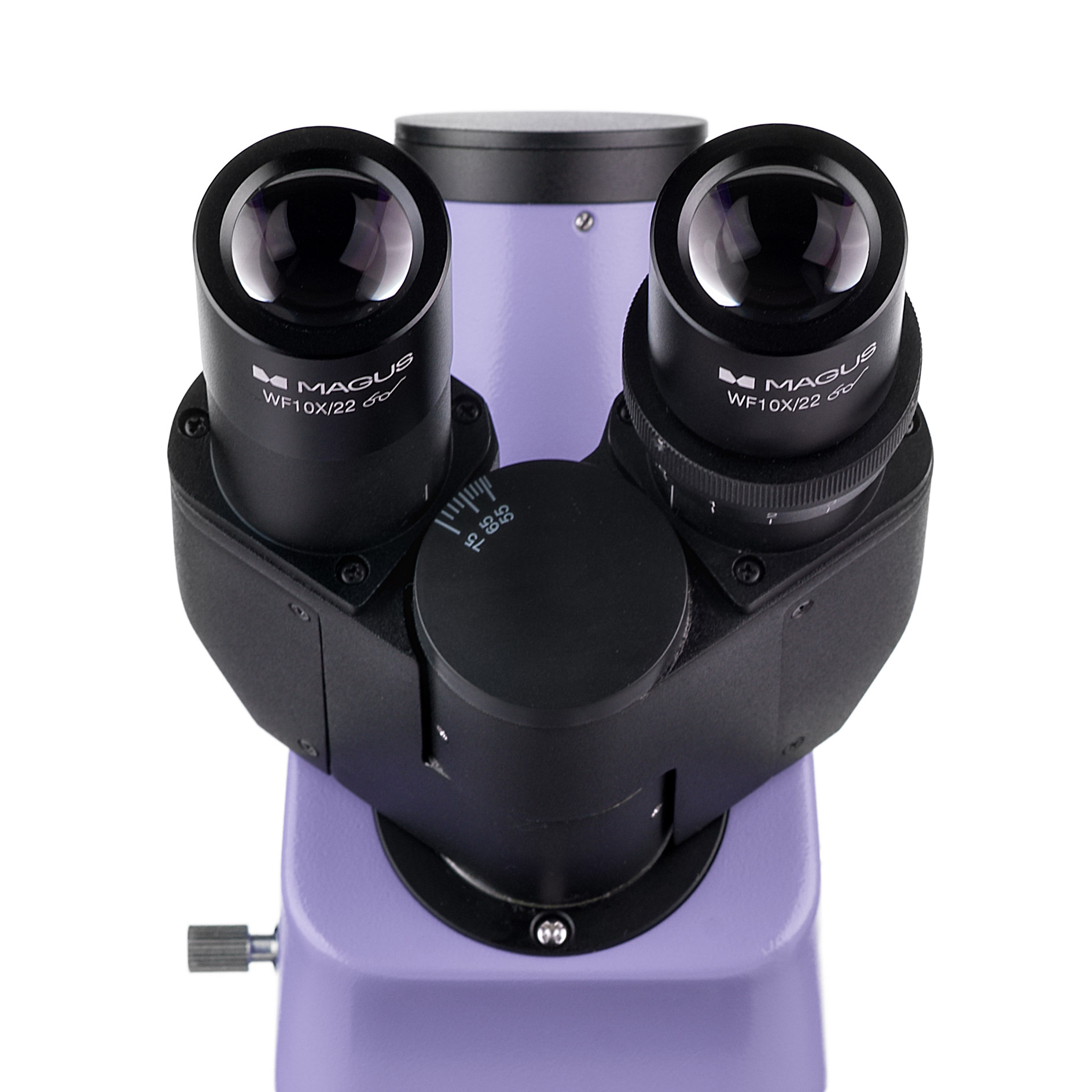

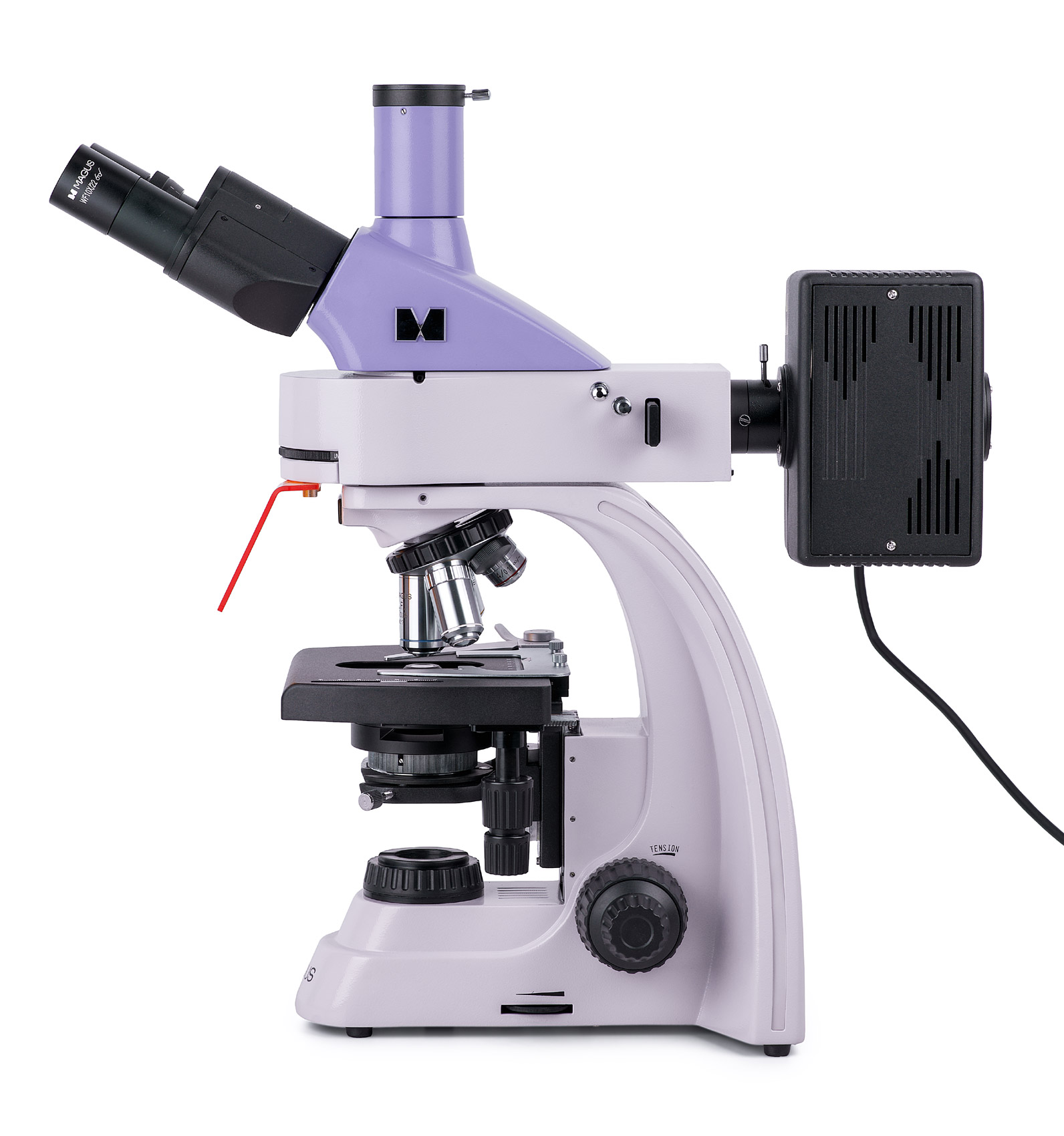

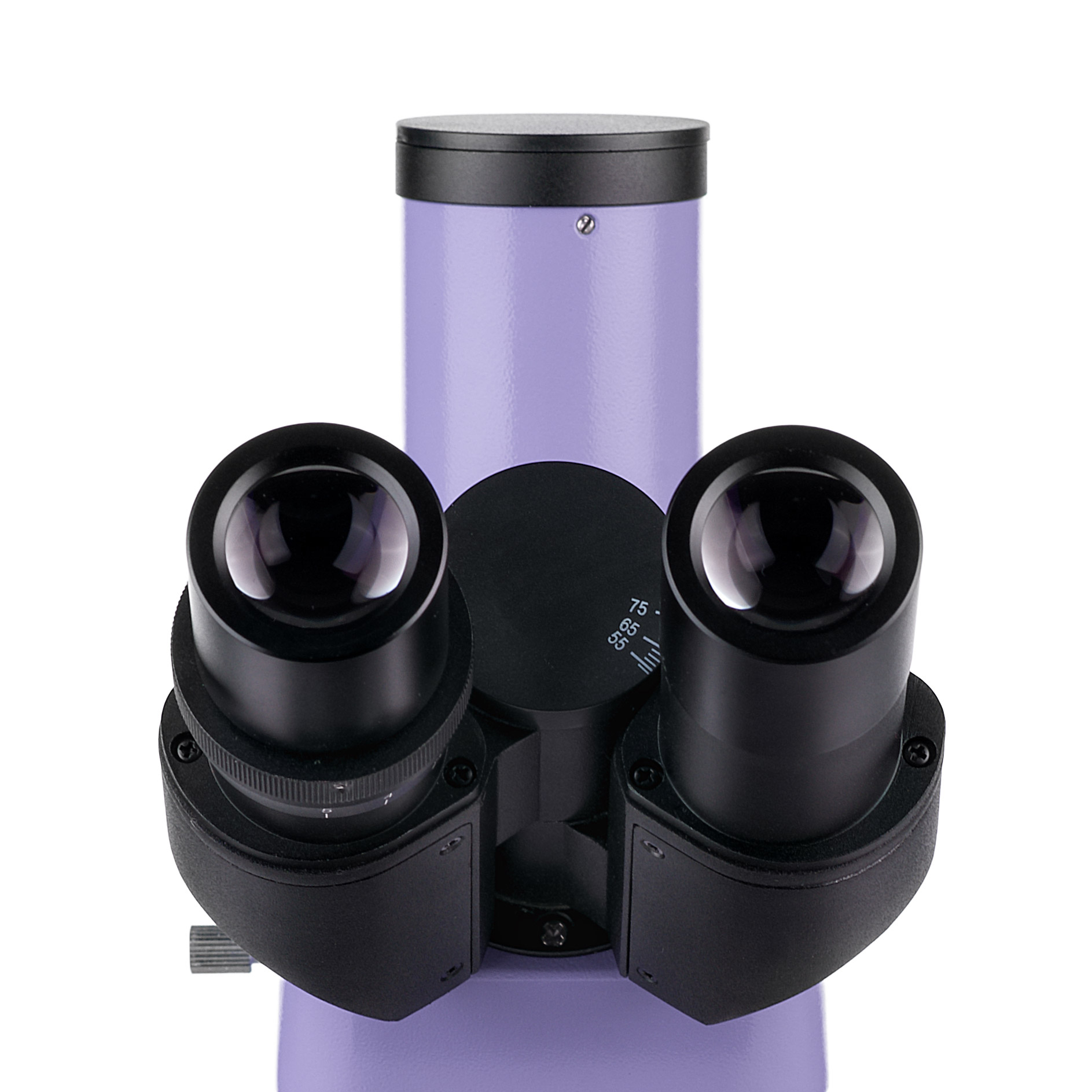

Jest to mikroskop trójokularowy: Głowica dwuokularowa jest nachylona pod kątem 30°, a kamera cyfrowa (sprzedawana osobno) jest instalowana w tubie głowicy trójokularowej. Tuby okularów można obracać o 360°, co ułatwia dostosowanie ich do wzrostu użytkownika.

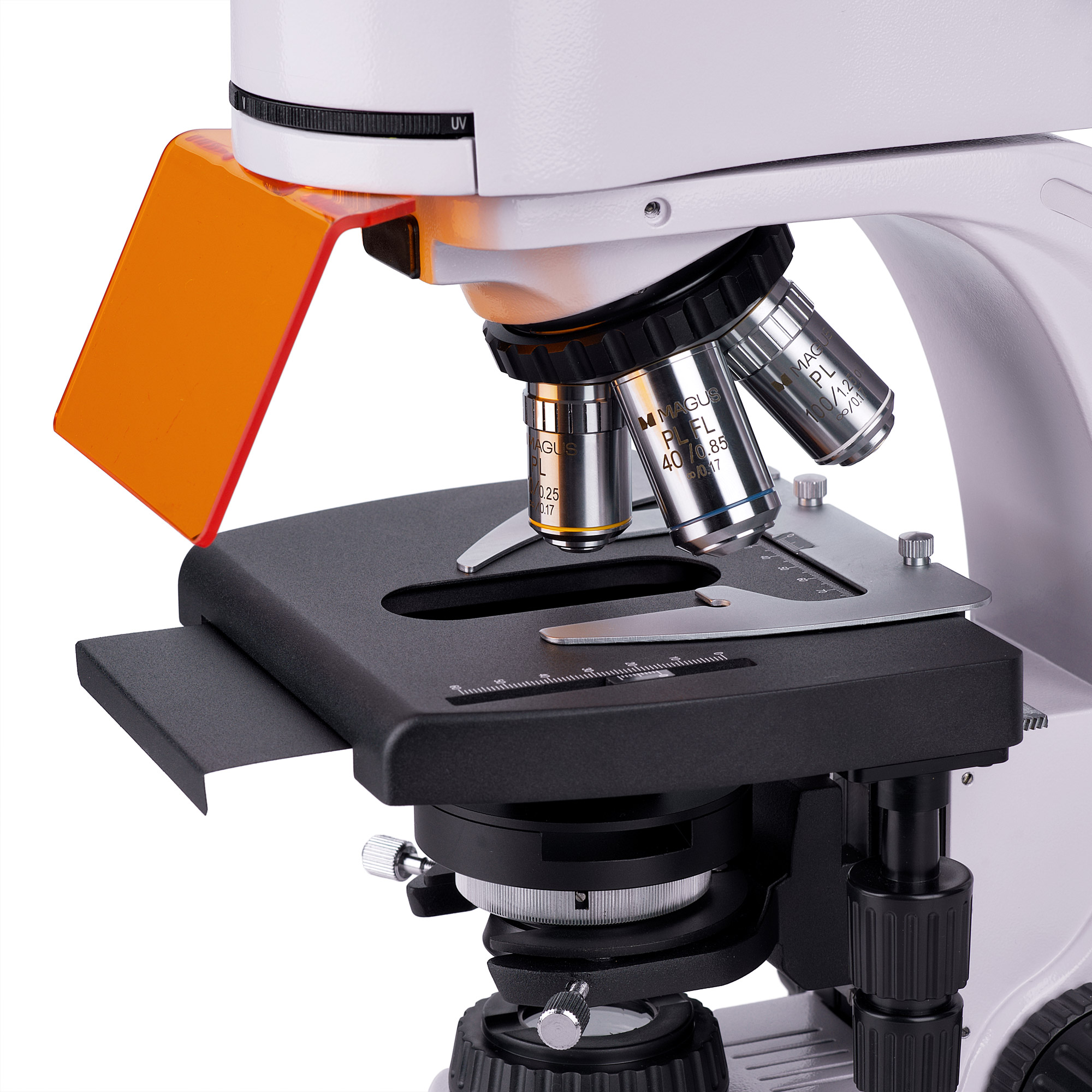

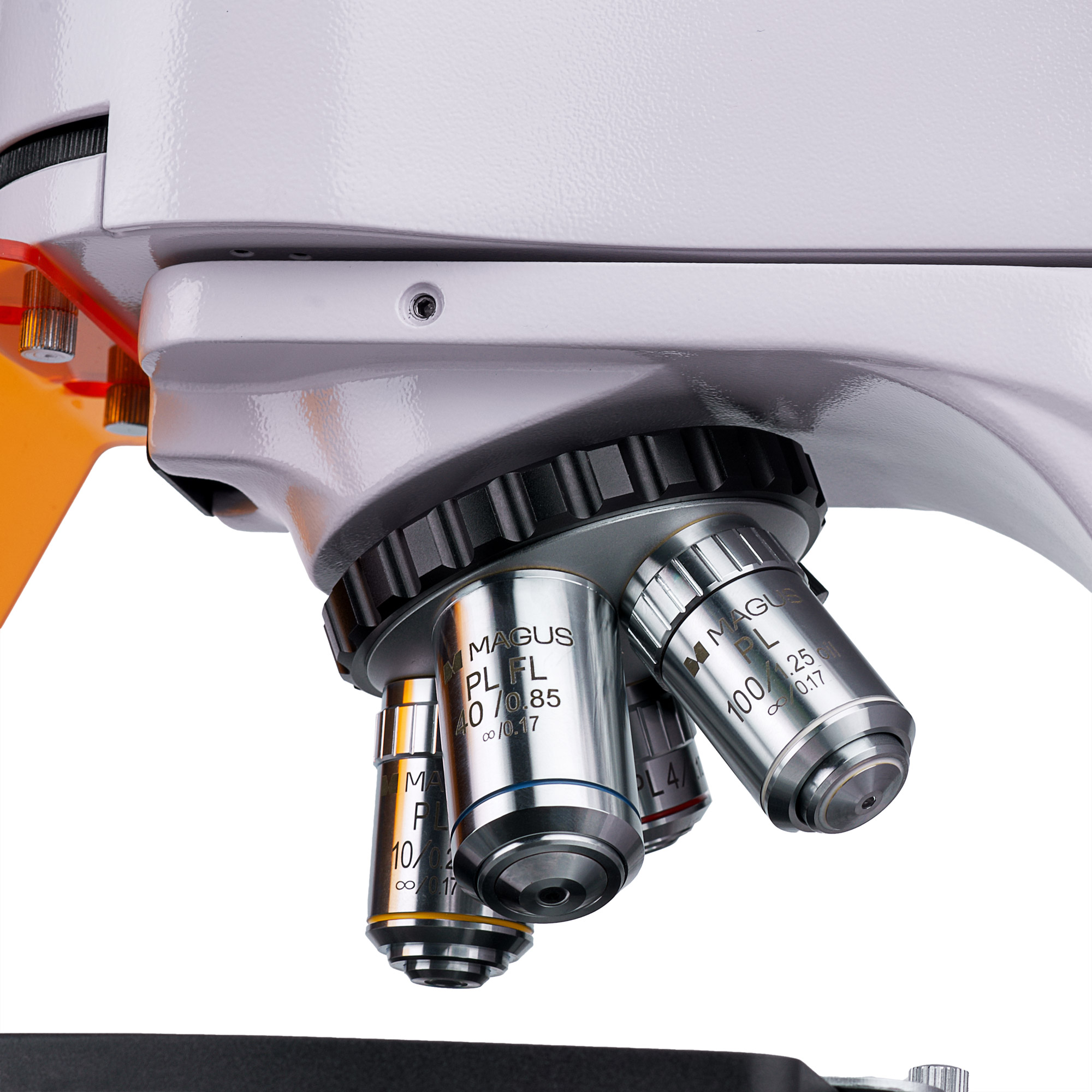

W misce rewolwerowej można zainstalować pięć obiektywów. Zestaw zawiera cztery obiektywy planarno-achromatyczne z korekcją do nieskończoności. Jeden z nich, obiektyw fluorescencyjny o powiększeniu 40x, służy do obserwacji techniką fluorescencyjną. Obiektywy o powiększeniu 4x, 10x i 100x są używane do obserwacji techniką jasnego pola. W wolnym gnieździe miski rewolwerowej można zamontować dodatkowy obiektyw, co pozwala zwiększyć zakres powiększenia mikroskopu.
Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.
Oświetlenie

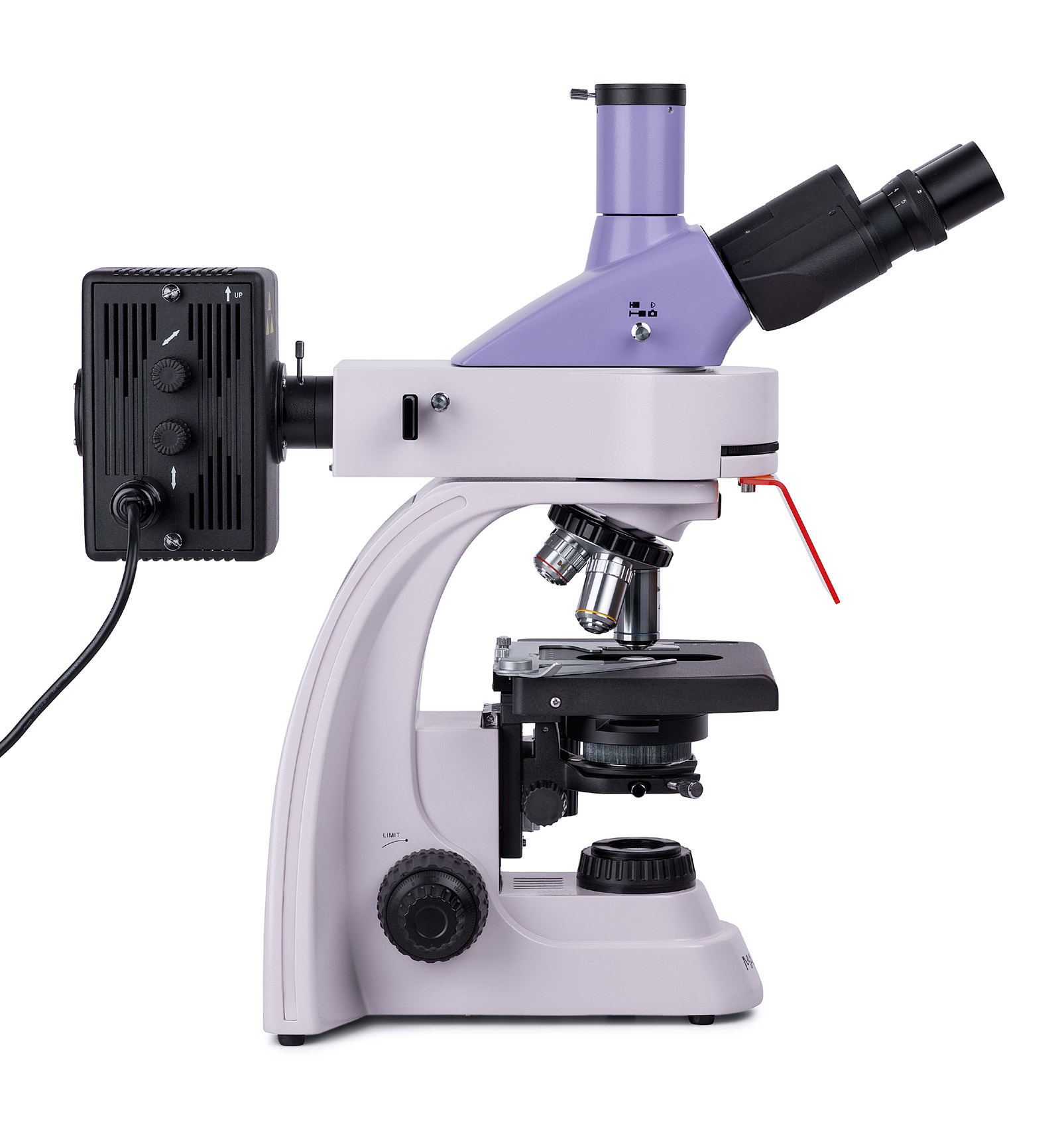

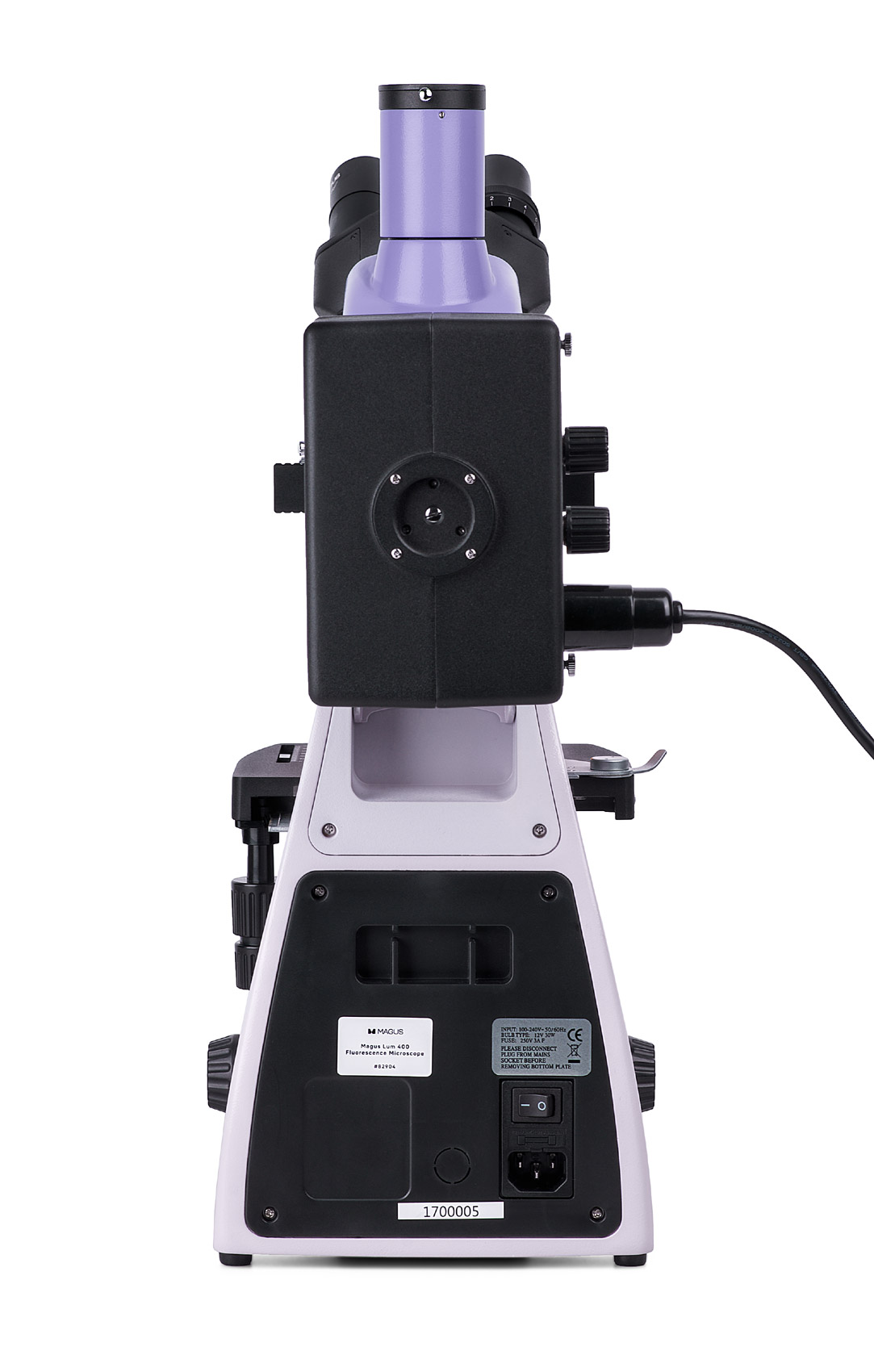

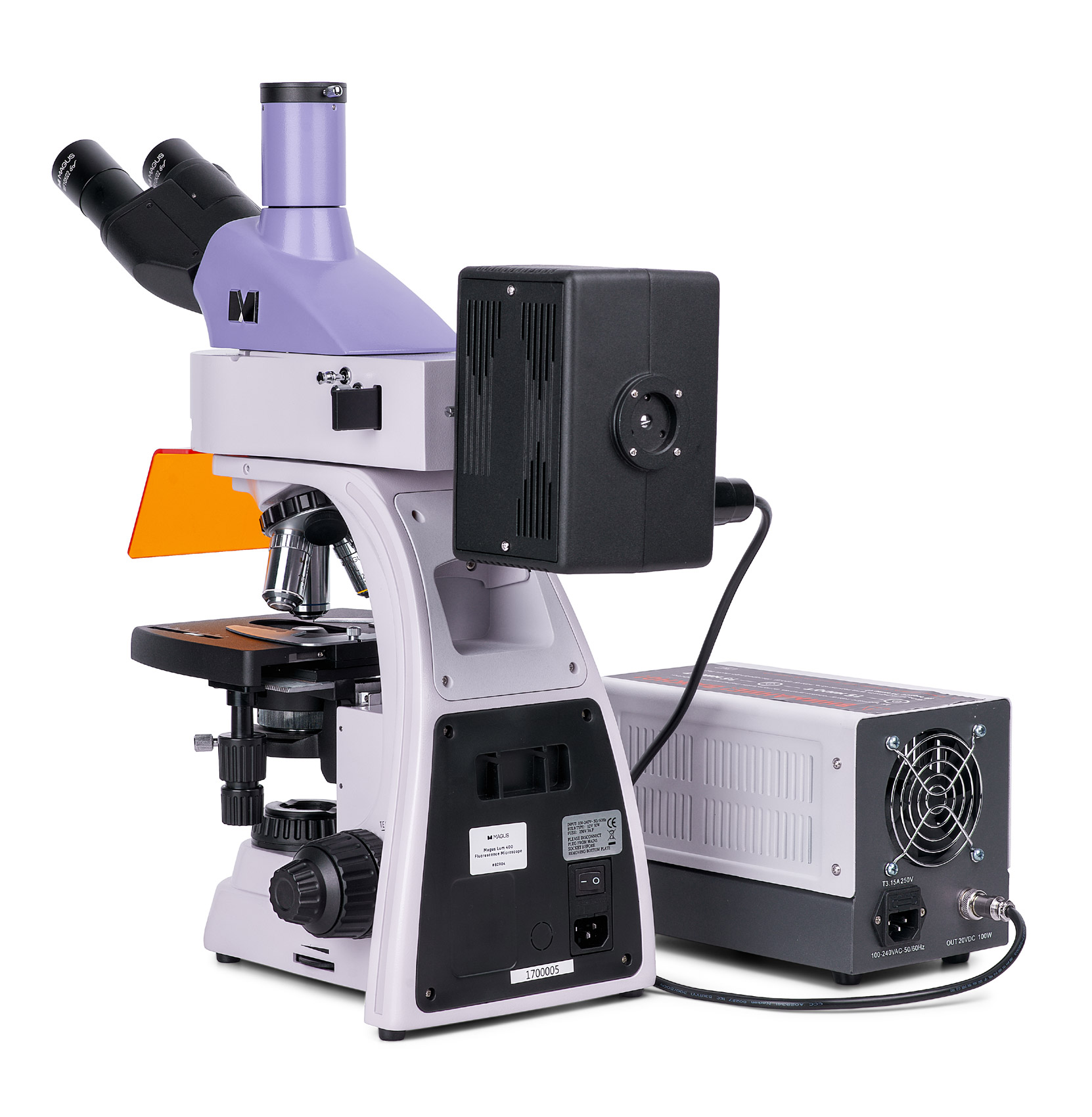

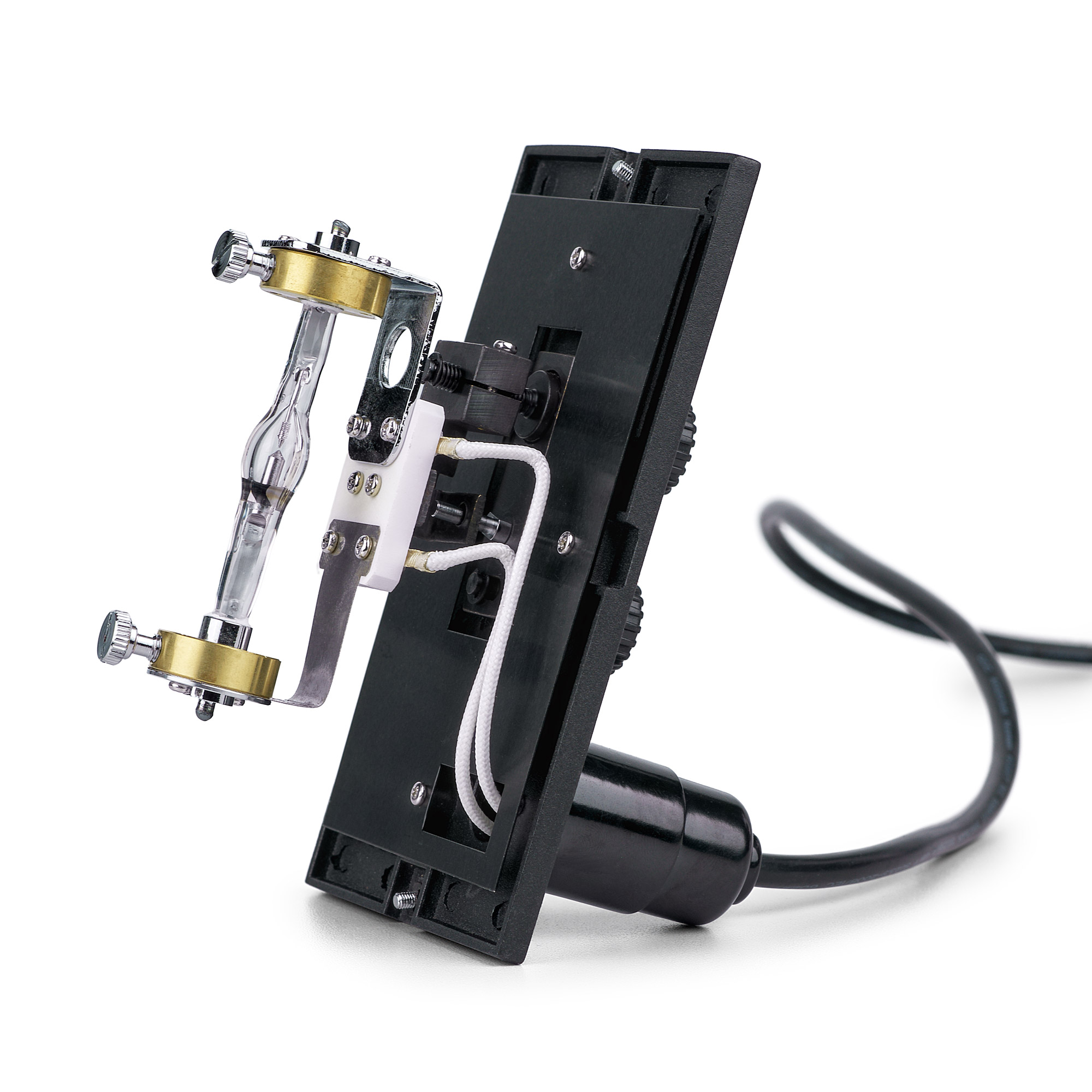

Źródłem światła odbitego jest lampa rtęciowa o mocy 100 W. Jest ona umieszczona w obudowie, co zapewnia skuteczne odprowadzanie ciepła: lampa nie przegrzewa się nawet podczas długich godzin pracy. Lampę można wyśrodkowywać wzdłuż trzech osi, aby zapewnić optymalne oświetlenie obszaru roboczego. W razie potrzeby wymiany lampy, jej demontaż i montaż nie sprawi problemu. Lampa rtęciowa jest odpowiednia dla barwników fluorescencyjnych, ponieważ ma nieciągłe szczytowe wartości widma.
Oświetlacz światłem odbitym zawiera cztery filtry wzbudzające: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G).

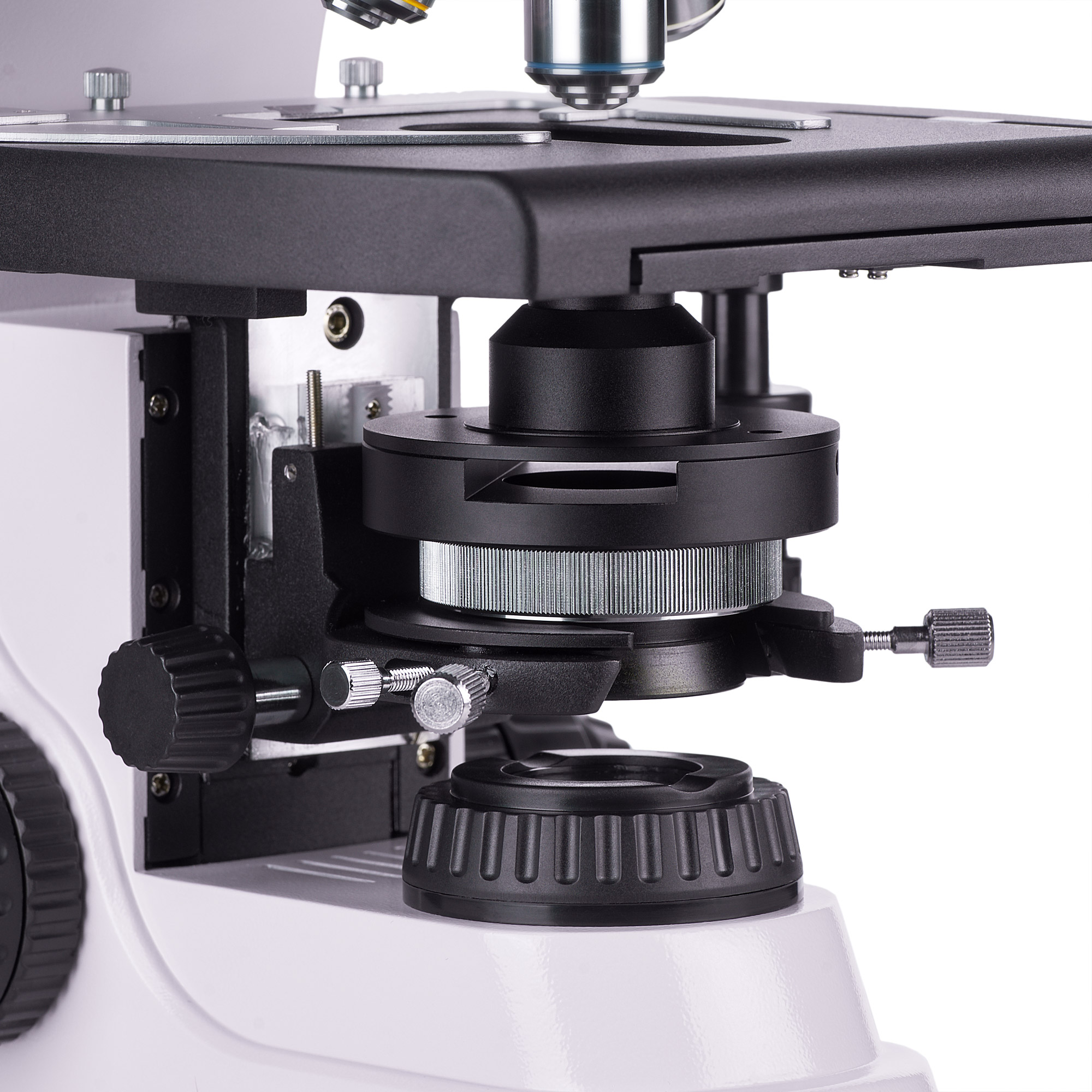

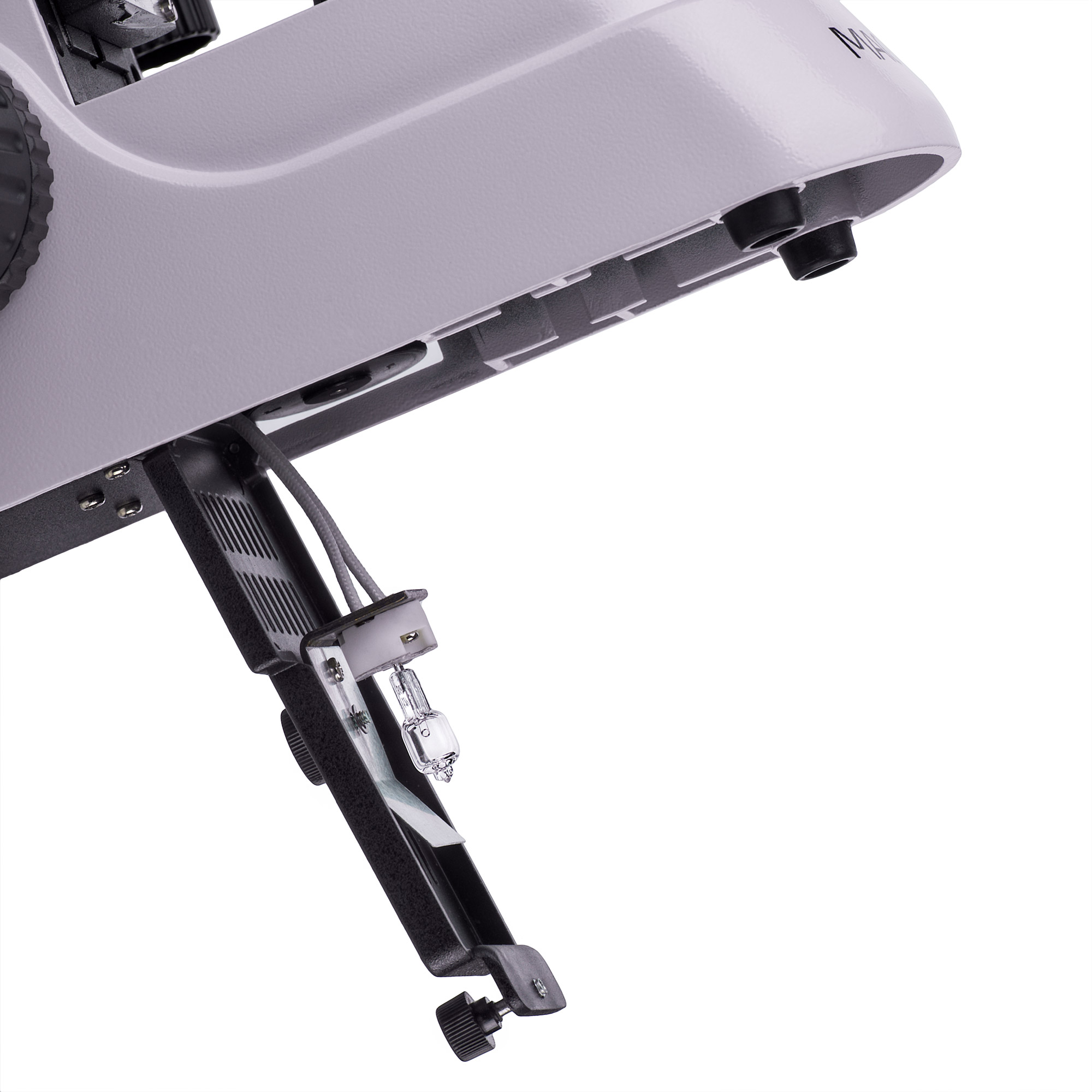

Źródło światła przechodzącego: Żarówka halogenowa 30 W. Jest wystarczająco jasna, aby umożliwiać pracę z dowolnym obiektywem o dowolnym powiększeniu. Dzięki temperaturze barwowej oświetlenia, nawet długie obserwacje nie będą męczyć oczu. Układ oświetlenia zawiera również kondensor. Ma także gniazdo na suwak (kontrastu fazowego lub ciemnego pola).
W przypadku światła przechodzącego i odbitego można ustawić metodę oświetlenia Köhlera. Gdy oświetlenie jest ustawione w ten sposób, nie ma zaciemnienia na krawędziach, preparat jest wyraźnie widoczny, a artefakty obrazu są usuwane.
Stolik i mechanizm regulacji ostrości
Mikroskop ma ergonomiczny stolik bez mechanizmu zapadkowego pozycjonowania osi. W przypadku obserwacji w świetle odbitym na stoliku należy umieścić czarną płytkę, aby pozbyć przypadkowych refleksów. Uchwyt o preparatów jest zdejmowalny i w razie potrzeby można go wyjąć, odkręcając dwie śruby.
Pokrętła regulacji ostrości są współosiowe i umieszczone po obu stronach mikroskopu. Do regulacji ostrości obrazu służą pokrętła regulacji zgrubnej ma ono pokrętło blokady i regulacji napięcia oraz pokrętło regulacji precyzyjnej.
Akcesoria
Mikroskop MAGUS Lum 400 można wyposażyć w dodatkowe akcesoria: kamerę cyfrową, urządzenie kontrastowo-fazowe, urządzenie polaryzacyjne, kondensor ciemnego pola, okulary i obiektywy, suwaki ciemnego pola i kontrastu fazowego. W przypadku pomiaru obiektów konfigurację można uzupełnić o preparat kalibracyjny.
Najważniejsze właściwości mikroskopu:
- Techniki obserwacji mikroskopowych: fluorescencja w świetle odbitym, jasne pole w świetle przechodzącym
- Inne metody badawcze dostępne z opcjonalnymi akcesoriami: kontrast fazowy, prosta polaryzacja, ciemne pole
- Głowica trójokularowa z tubą głowicy trójokularowej do montażu kamery cyfrowej; tuby okularów z możliwością obrotu o 360°
- Obiektywy planarno-achromatyczne z korekcją do nieskończoności, w tym obiektyw fluorescencyjny
- Źródło światła odbitego: lampa rtęciowa 100 W, źródło światła przechodzącego: lampa halogenowa 30 W
- Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym
- Filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B), zielony (G)
- Ergonomiczny stolik ze zdejmowanym uchwytem do preparatów i bez mechanizmu zapadkowego pozycjonowania osi
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor LCD MAGUS MCD40
- Podstawa ze źródłem światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
- Kondensor Abbego
- Oświetlacz światłem odbitym
- Lampa rtęciowa
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 19,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 40x/0,85 (z mechanizmem sprężynowym) WD 0,42 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/ 1,25 (z mechanizmem sprężynowym, olejowy) WD 0,36 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Muszla oczna okularu (2 szt.)
- Osłona UV
- Suwak filtrów
- Czarna płyta ochronna do montażu pod stolikiem
- Adapter z mocowaniem typu C
- Filtr kolorowy (4 szt.)
- Pojemnik z olejkiem immersyjnym
- Zasilanie lampy rtęciowej
- Przewód zasilający (2 szt.)Przewód zasilający lampy rtęciowej
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 10x/0,35 WD 2,37 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20х/0,40 WD 8,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Urządzenie kontrastowo-fazowe
- Kondensor ciemnego pola NA 0,9
- Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
- Suwak ciemnego pola
- Urządzenia do polaryzacji
- Preparat kalibracyjny
