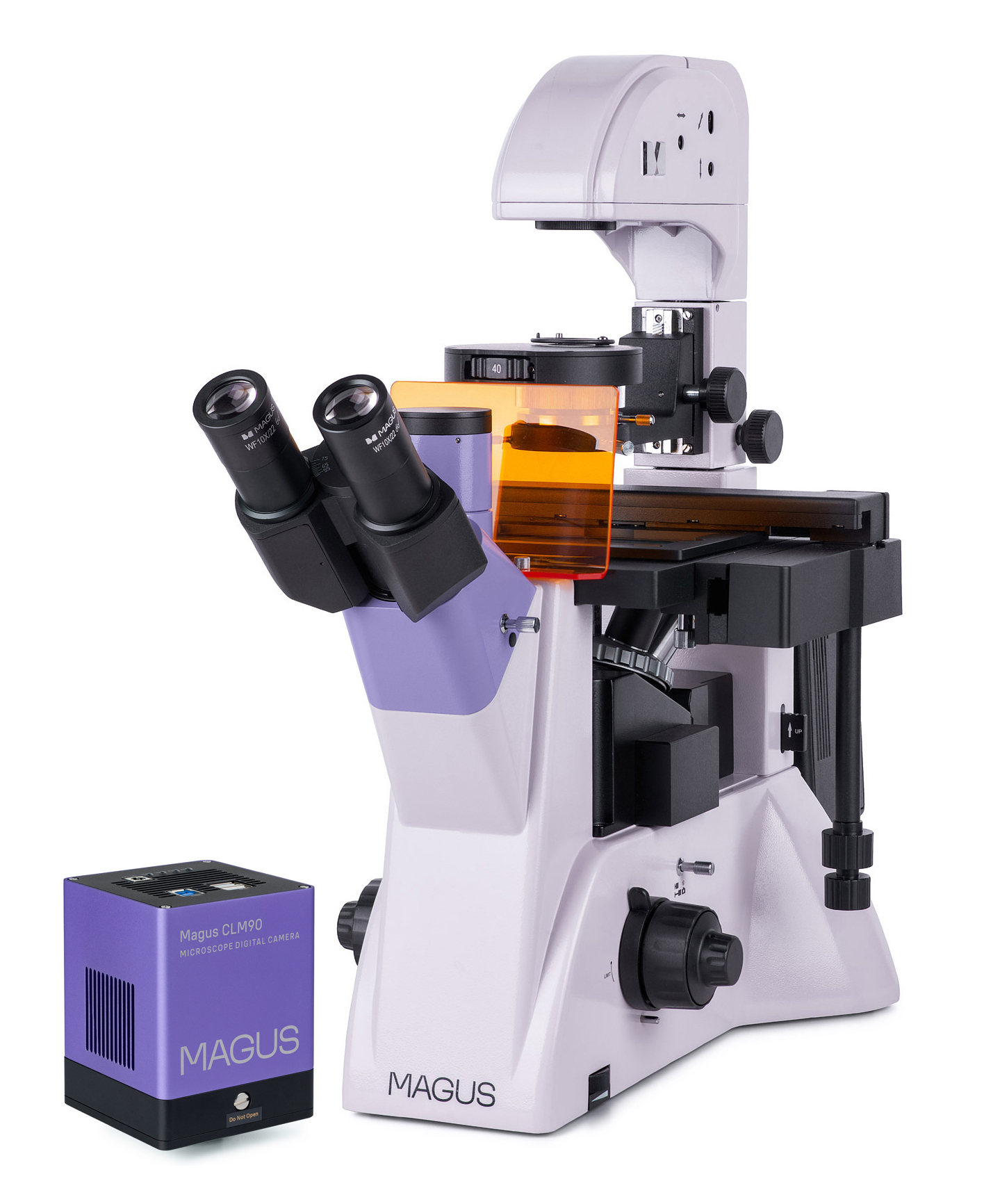

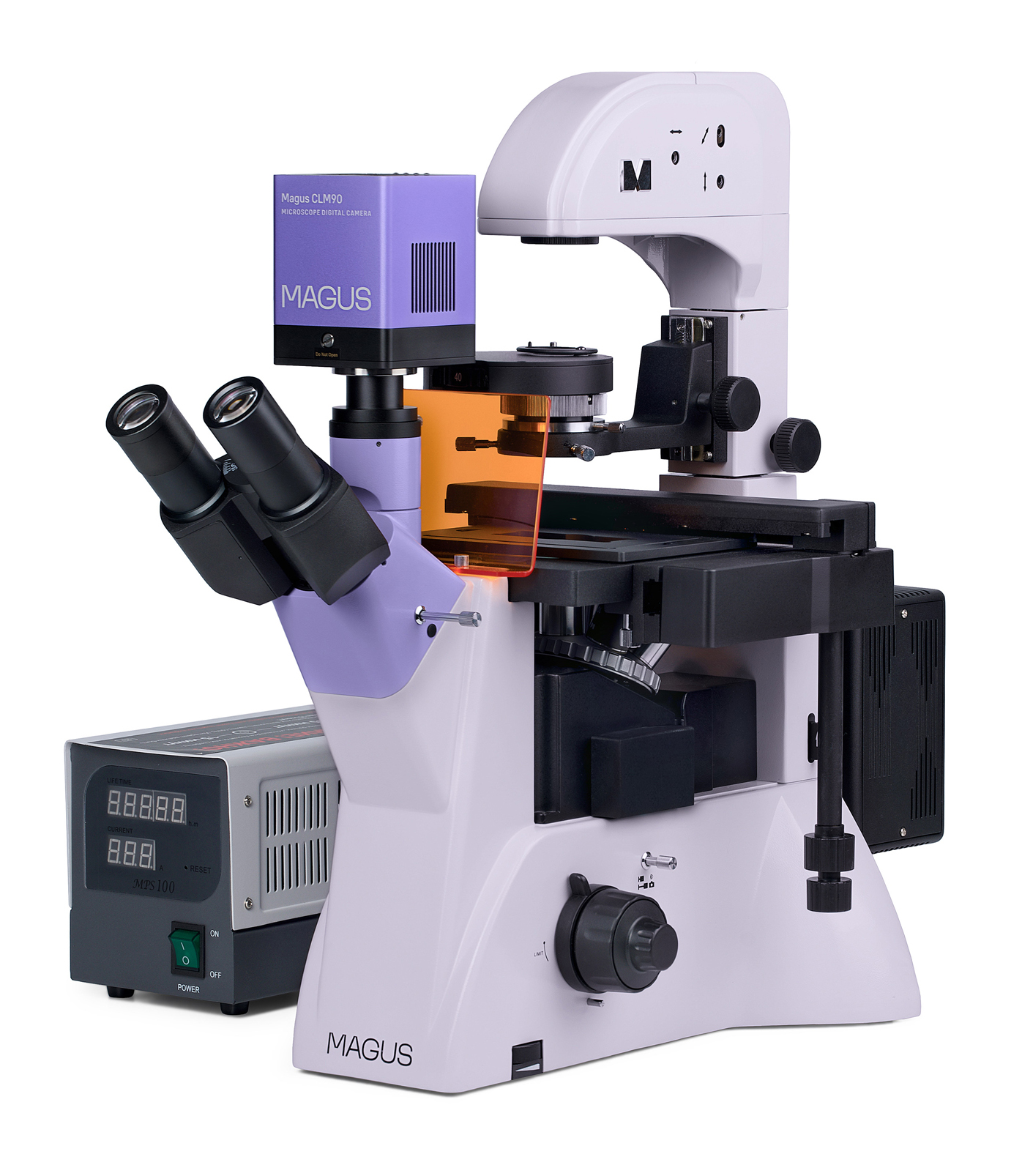

Odwrócony mikroskop fluorescencyjny cyfrowy MAGUS Lum VD500

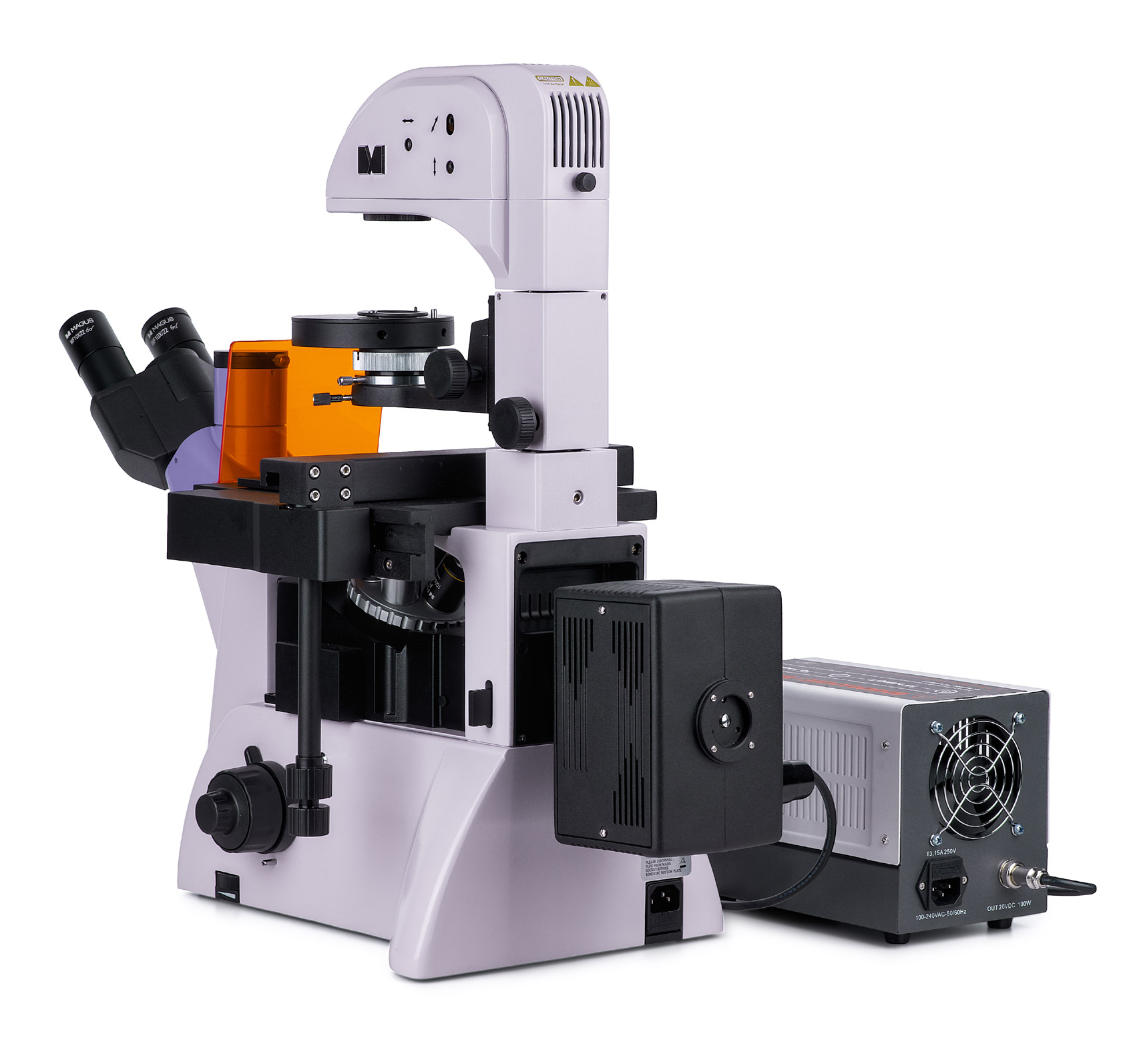

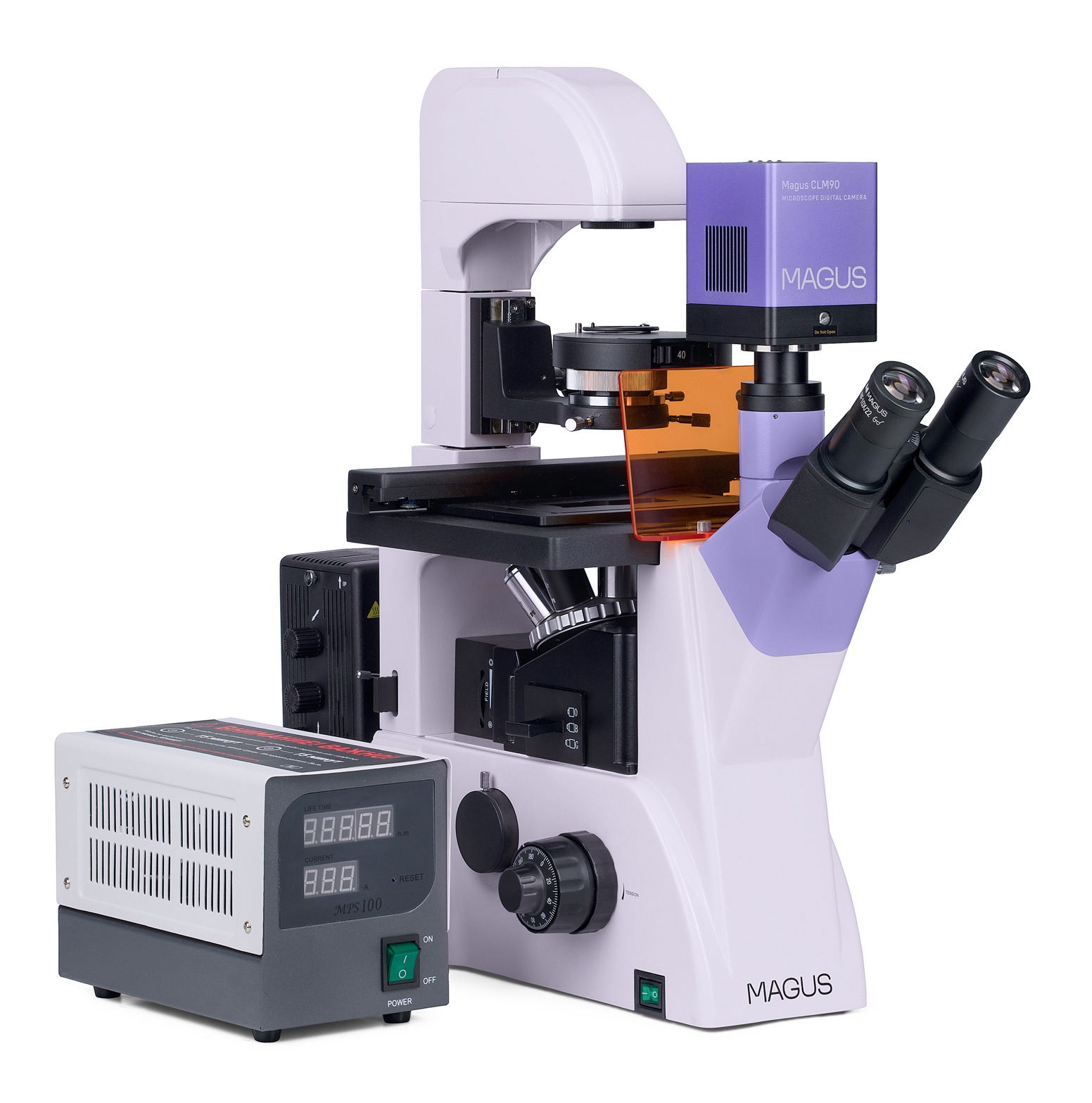

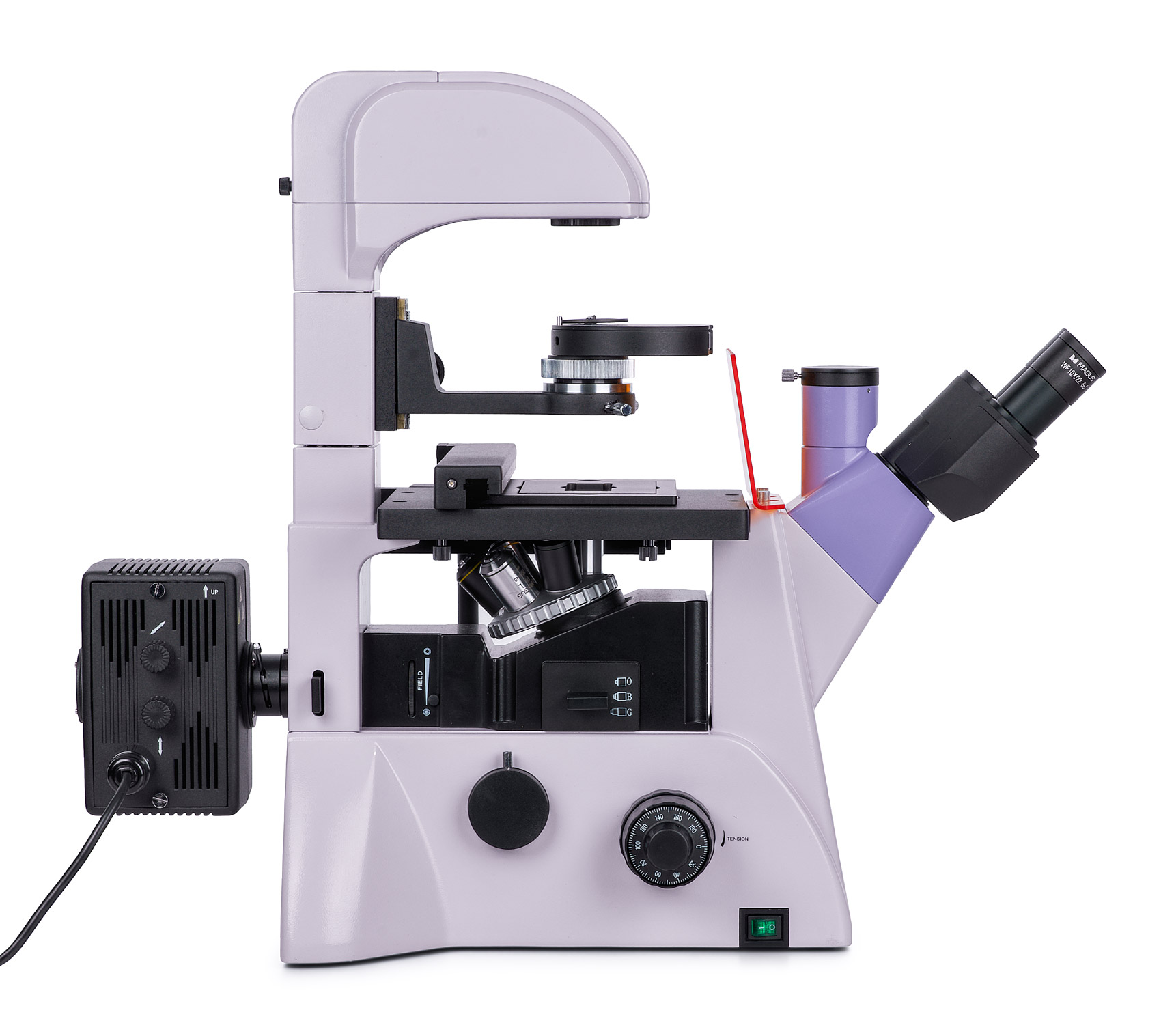

Odwrócony mikroskop fluorescencyjny MAGUS Lum V500 służy do obserwacji preparatów w naczyniach laboratoryjnych o wysokości do 55 mm i grubości dna do 1,2 mm. Po odchyleniu statywu oświetlacza możliwe jest również korzystanie z większych naczyń laboratoryjnych o średnicy do 165 mm. Preparaty można obserwować w świetle odbitym (technika mikroskopii fluorescencyjnej) i przechodzącym (mikroskopia jasnego pola i mikroskopia kontrastu fazowego). Główne obszary zastosowania mikroskopu: medycyna, farmakologia, biochemia, epidemiologia itp.

Kamera cyfrowa

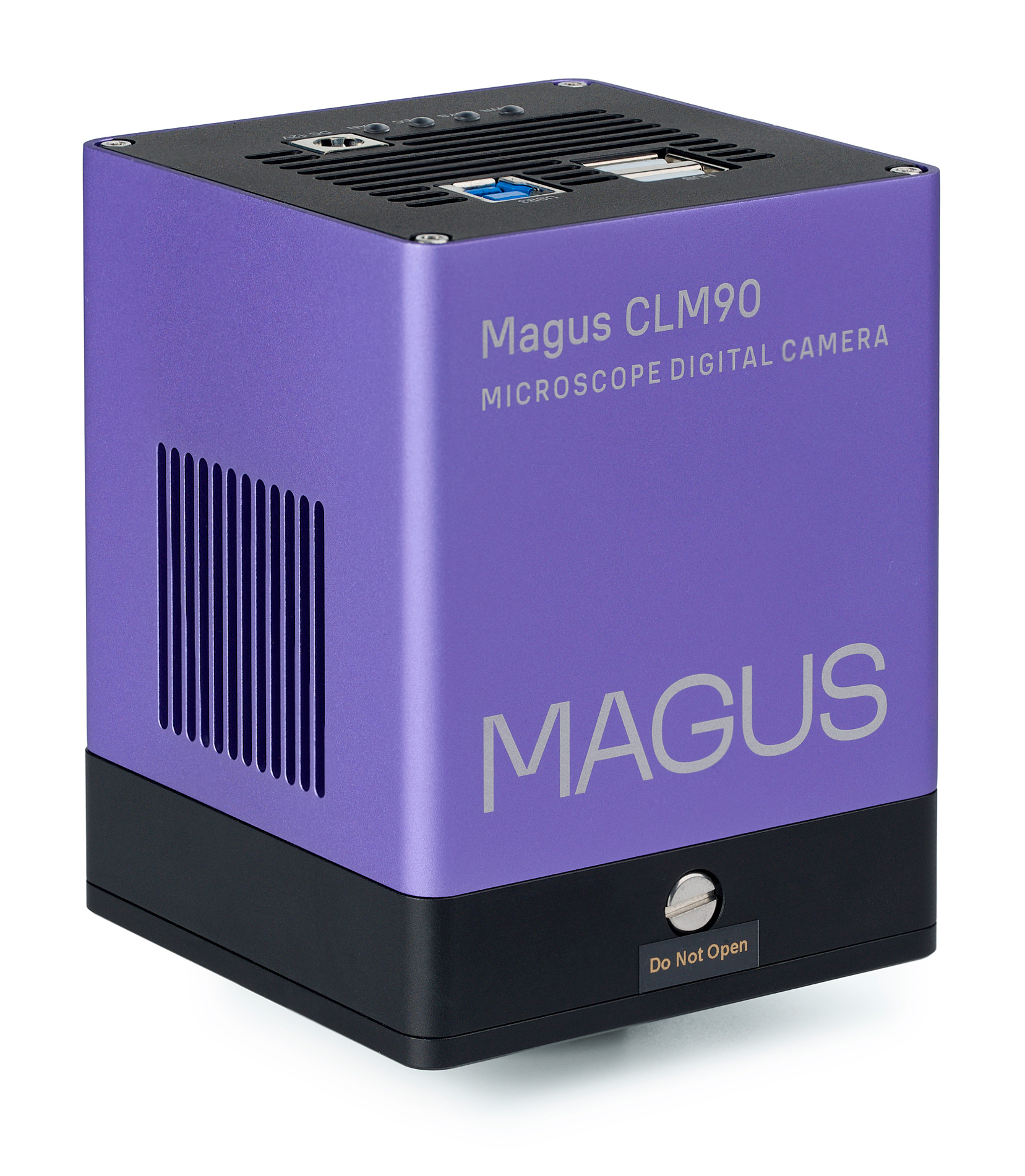

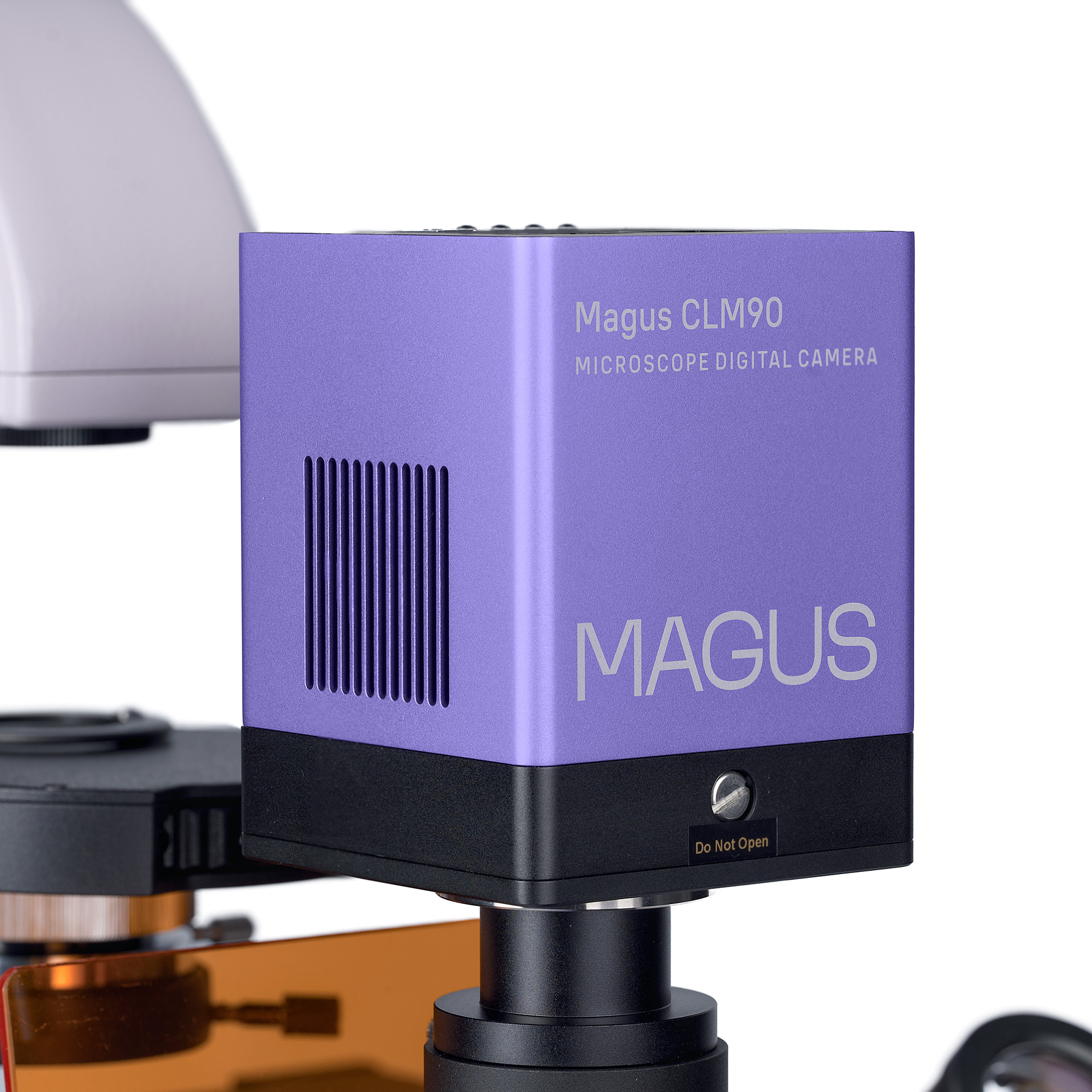

Kamera cyfrowa MAGUS CLM90 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 7,1 Mpix i zapewnia realistyczne obrazy w rozdzielczości 3200×2200 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły.
Wideo jest nagrywane z prędkością 51,3 kl./s lub 133,8 kl./s w zależności od rozdzielczości. Obraz jest płynny; ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji na zajęciach.
Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

Układ optyczny

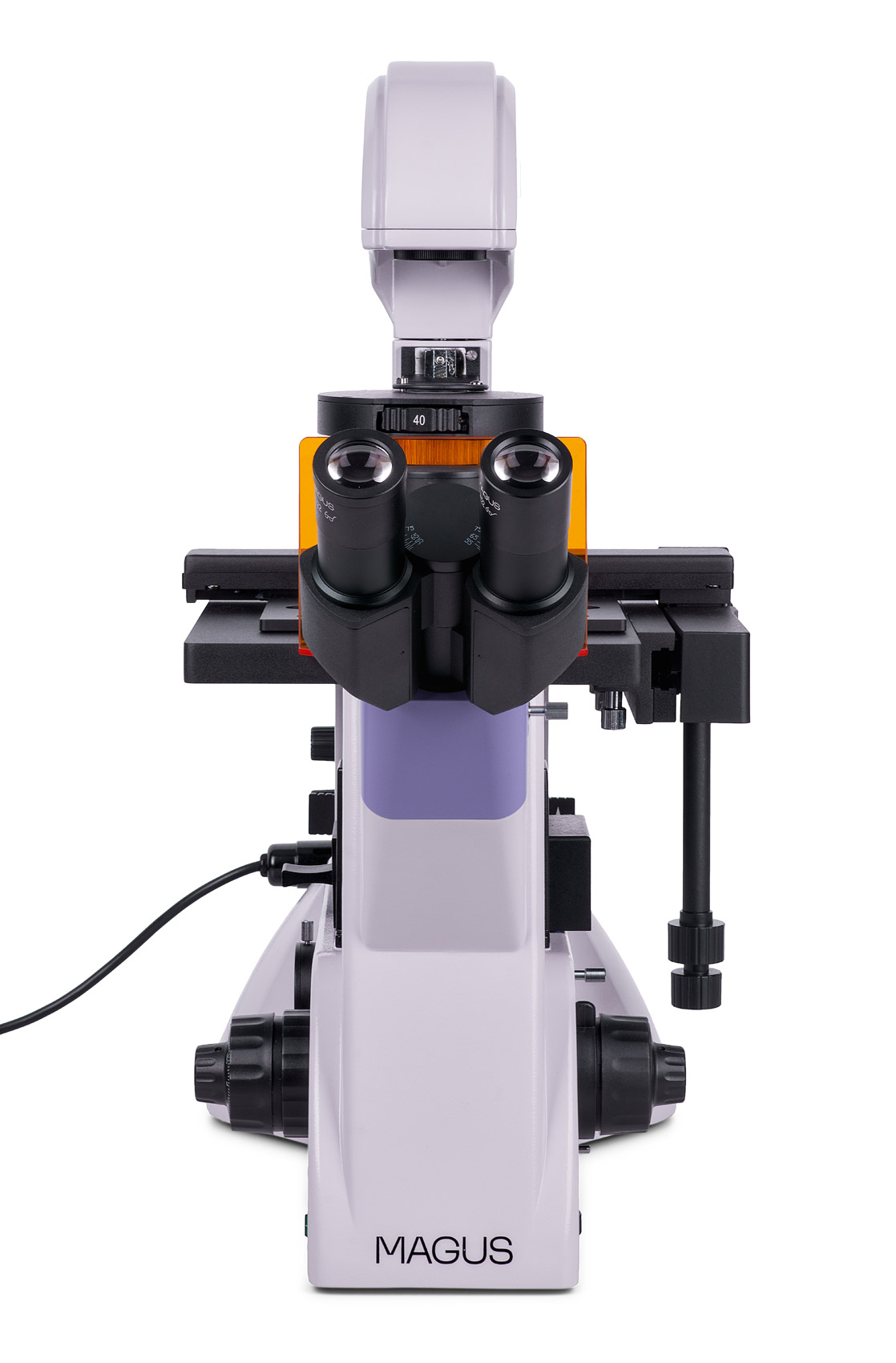

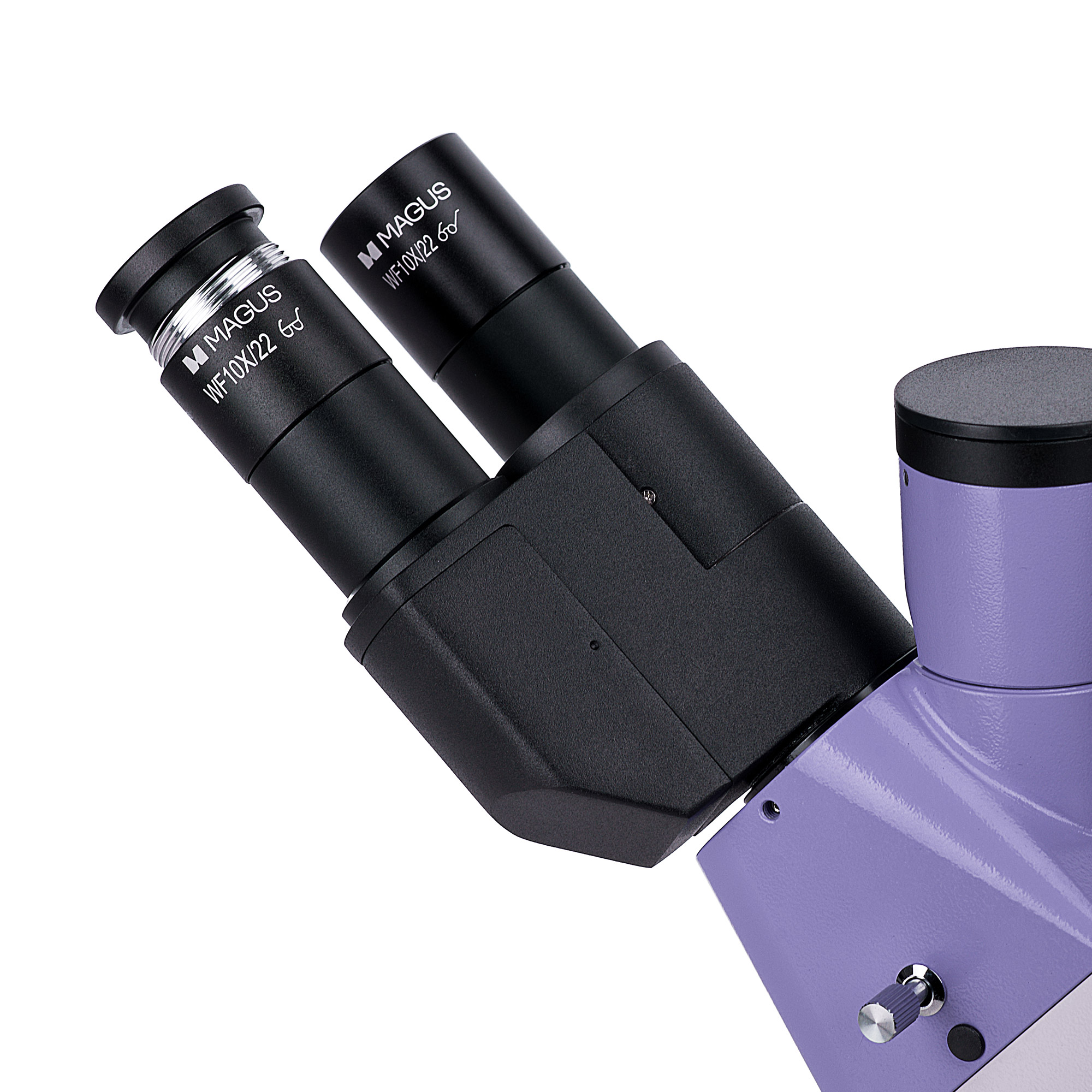

Mikroskop ma głowicę trójokularową z tubą głowicy trójokularowej. Mikroskop jest wyposażony w boczne gniazdo kamery. Taka konstrukcja umożliwia jednoczesne przymocowanie kamery cyfrowej i monitora do mikroskopu. Dzielenie wiązki na głowicy trójokularowej odbywa się w stosunku 100/0 lub 50/50, a na korpusie – 100/0 lub 0/100. Tuby okularów można obracać o 180°, co pozwala na dostosowanie odstępu źrenicy wyjściowej do użytkownika.

Miska rewolwerowa jest umieszczona na stojaku pod stolikiem. Ma ona sześć wolnych gniazd do montażu obiektywów. Zestaw zawiera trzy obiektywy kontrastowo-fazowe oraz trzy obiektywy fluorescencyjne i jasnego pola. Obiektywy planarno-achromatyczne z korekcją do nieskończoności z dużą odległością roboczą służą do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna do 1,2 mm.

Oświetlenie

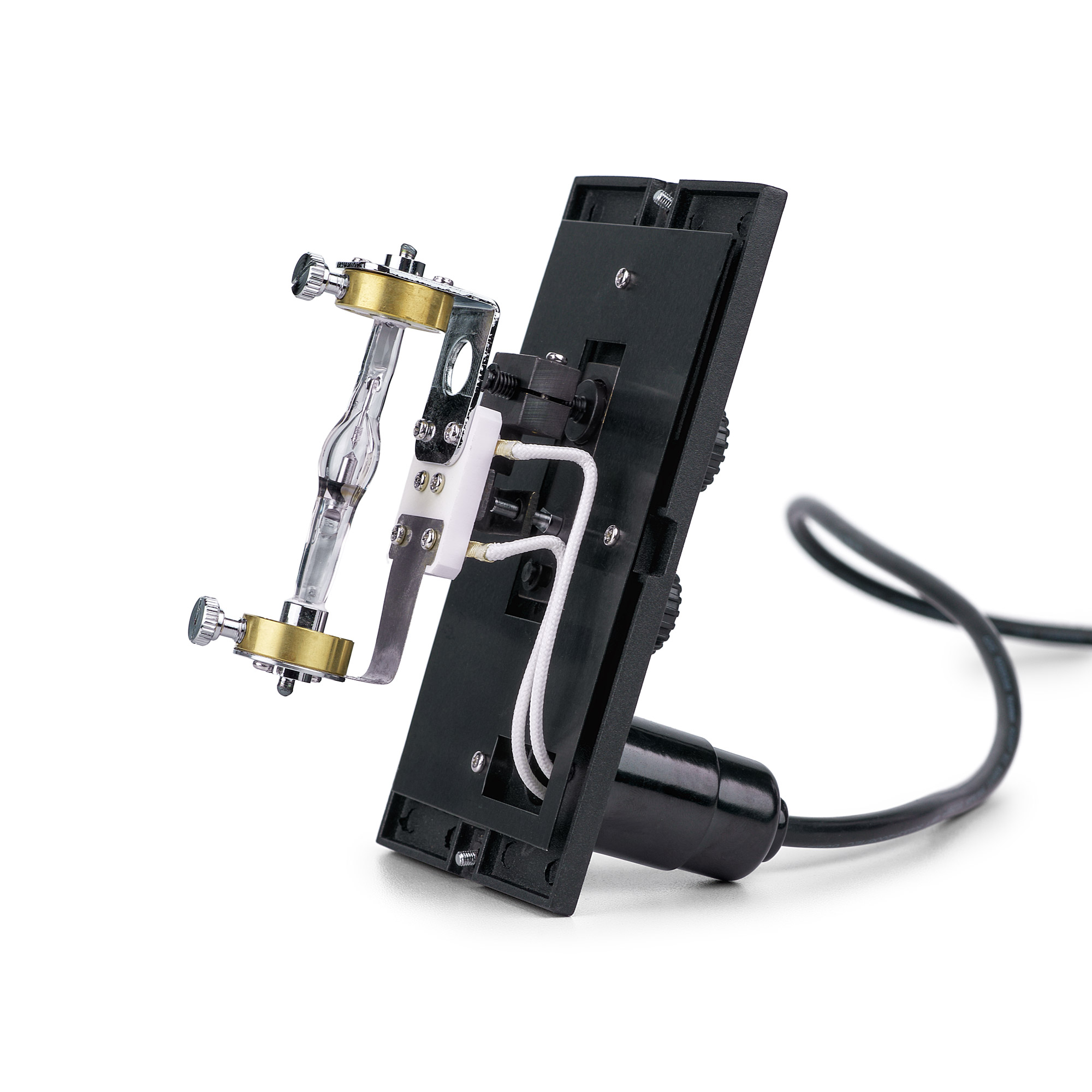

Źródłem światła odbitego jest lampa rtęciowa o mocy 100 W. Jest ona umieszczona w obudowie w celu lepszego odprowadzania ciepła i zmniejszenia ryzyka przegrzania podczas długich godzin pracy. Lampa ma szeroki zakres długości fal i szczytowych wartości widma, co umożliwia wygodną pracę z różnymi barwnikami fluorescencyjnymi. Filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G). Lampa rtęciowa świeci jasno, zapewnia dobrą widoczność i można ją łatwo wymienić w razie potrzeby.

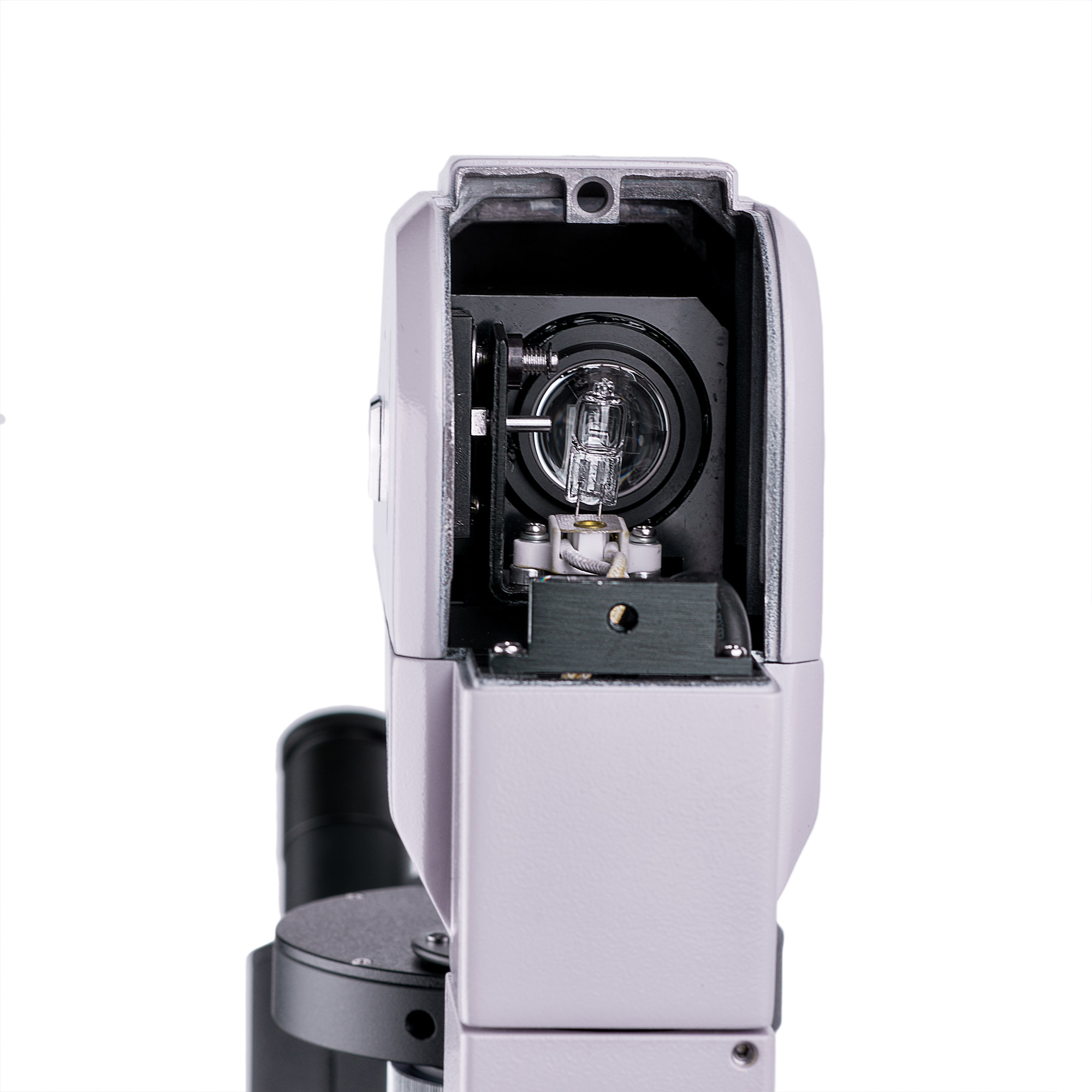

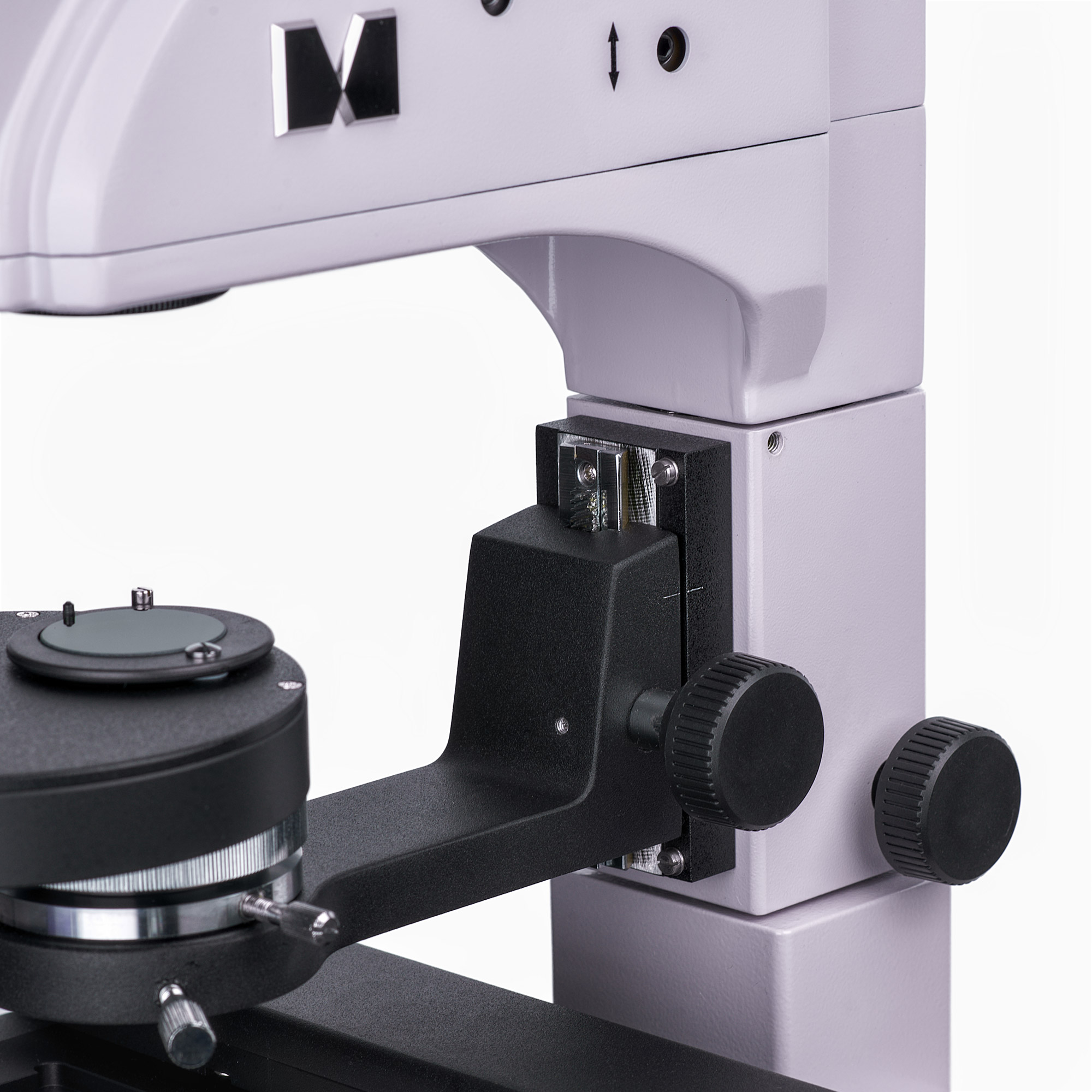

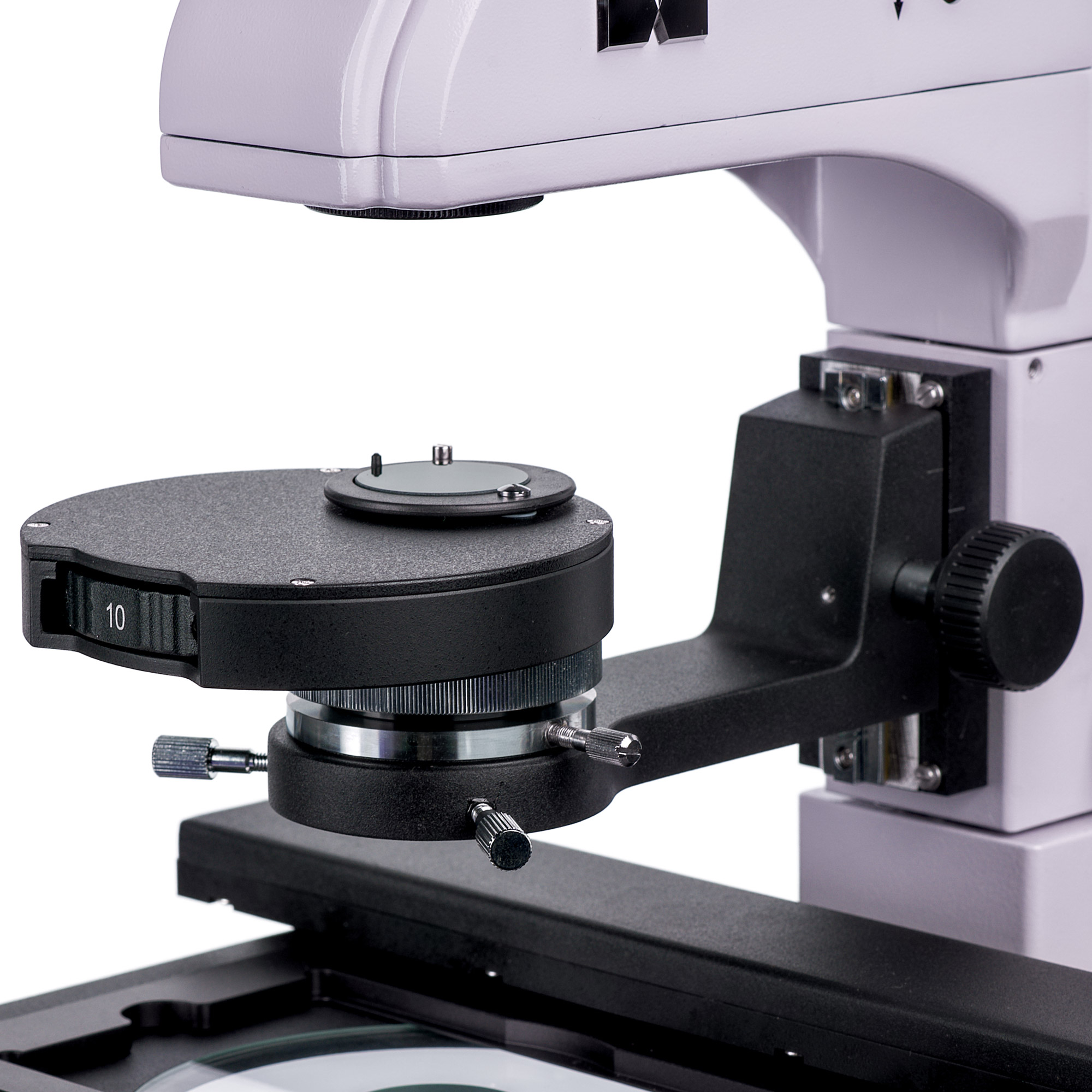

Światło przechodzące jest wytwarzane przez lampę halogenową o mocy 30 W. Lampa emituje jasne światło o ciepłym spektrum. Dzięki temu obserwacja przy użyciu każdego obiektywu jest wydajna i wygodna dla oczu. Mikroskop ma kondensor kontrastu fazowego z czterema gniazdami: jedno jest używane do techniki jasnego pola, a pozostałe trzy do obiektywów z kontrastem fazowym o powiększeniu 10x, 20x i 40x. Pierścienie fazowe można wyśrodkować. Istnieje możliwość przełączania się między technikami jasnego pola i kontrastu fazowego poprzez obracanie dysku. Jest to wygodne dla badaczy, ponieważ oszczędza czas podczas pracy.

Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym. Zastosowanie tej metody pozwala uzyskać wyraźny, ostry obraz w wysokiej rozdzielczości bez artefaktów i zaciemnień na krawędziach.

Stolik i mechanizm regulacji ostrości

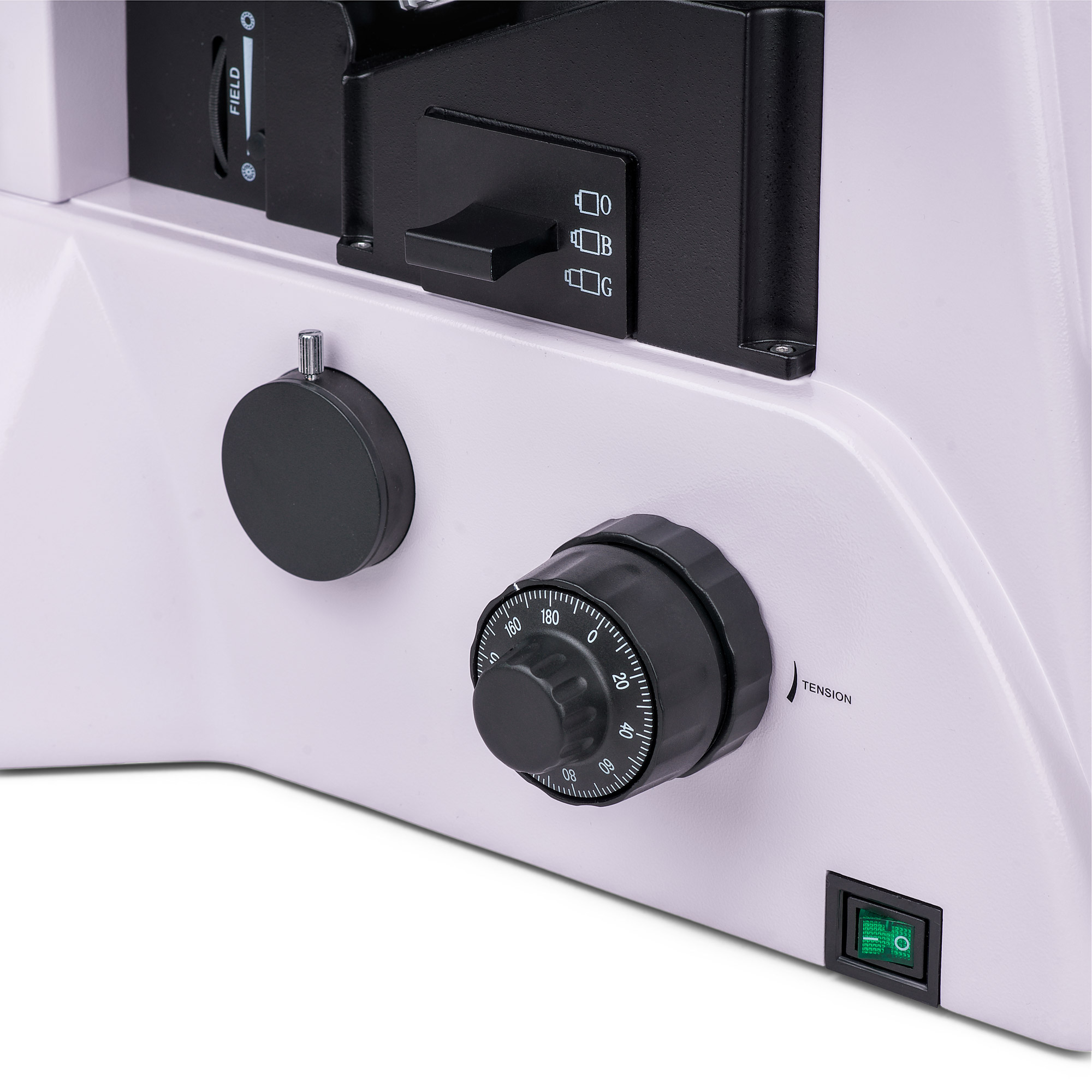

Stolik jest stały i ma mechanizm do przesuwania naczyń laboratoryjnych. Naczynia laboratoryjne można przesuwać poziomo w dwóch wzajemnie prostopadłych kierunkach. Ruch jest precyzyjny i płynny, a w zestawie są cztery uchwyty do naczyń o różnych rozmiarach. Do regulacji ostrości mikroskopu służą pokrętła precyzyjnej i zgrubnej regulacji ostrości. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła ostrości są umieszczone współosiowo po obu stronach korpusu.

Akcesoria

Asortyment produktów obejmuje dodatkowe akcesoria do mikroskopu MAGUS Lum V500: okulary, kamery cyfrowe i preparaty kalibracyjne.

Najważniejsze właściwości mikroskopu:

• Mikroskopia fluorescencyjna w świetle odbitym oraz mikroskopia jasnego pola i kontrastu fazowego w świetle przechodzącym
• Możliwość obserwacji preparatów w naczyniach laboratoryjnych do 55 mm, a także do 165 mm po odchyleniu statywu
• Lampa rtęciowa 100 W do światła odbitego, lampa halogenowa 30 W do światła przechodzącego; konfiguracja oświetlenia Köhlera
• Cztery filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G)
• Głowica trójokularowa z możliwością obrotu o 180°. Dwie opcje montażu kamery cyfrowej i monitora: dzielnik wiązki 100/0 lub 50/50 (głowica trójokularowa) albo dzielnik wiązki 100/0 lub 0/100 (na mikroskopie)
• Stolik z uchwytami do naczyń laboratoryjnych o różnych średnicach
• Kondensor kontrastowo-fazowy z przysłoną jasnego pola i trzema przysłonami kontrastu fazowego

Najważniejsze właściwości kamery:

• Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4x, 10x, 20x i 40x
• Rozdzielczość 7,1 Mpix: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
• 51,3 kl./s i 133,8 kl./s w rozdzielczości 3200×2200 pikseli i 1584×1100 pikseli do obserwacji ruchomych obiektów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szum termiczny, dlatego podczas robienia zdjęć można stosować długi czas naświetlania
• Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów

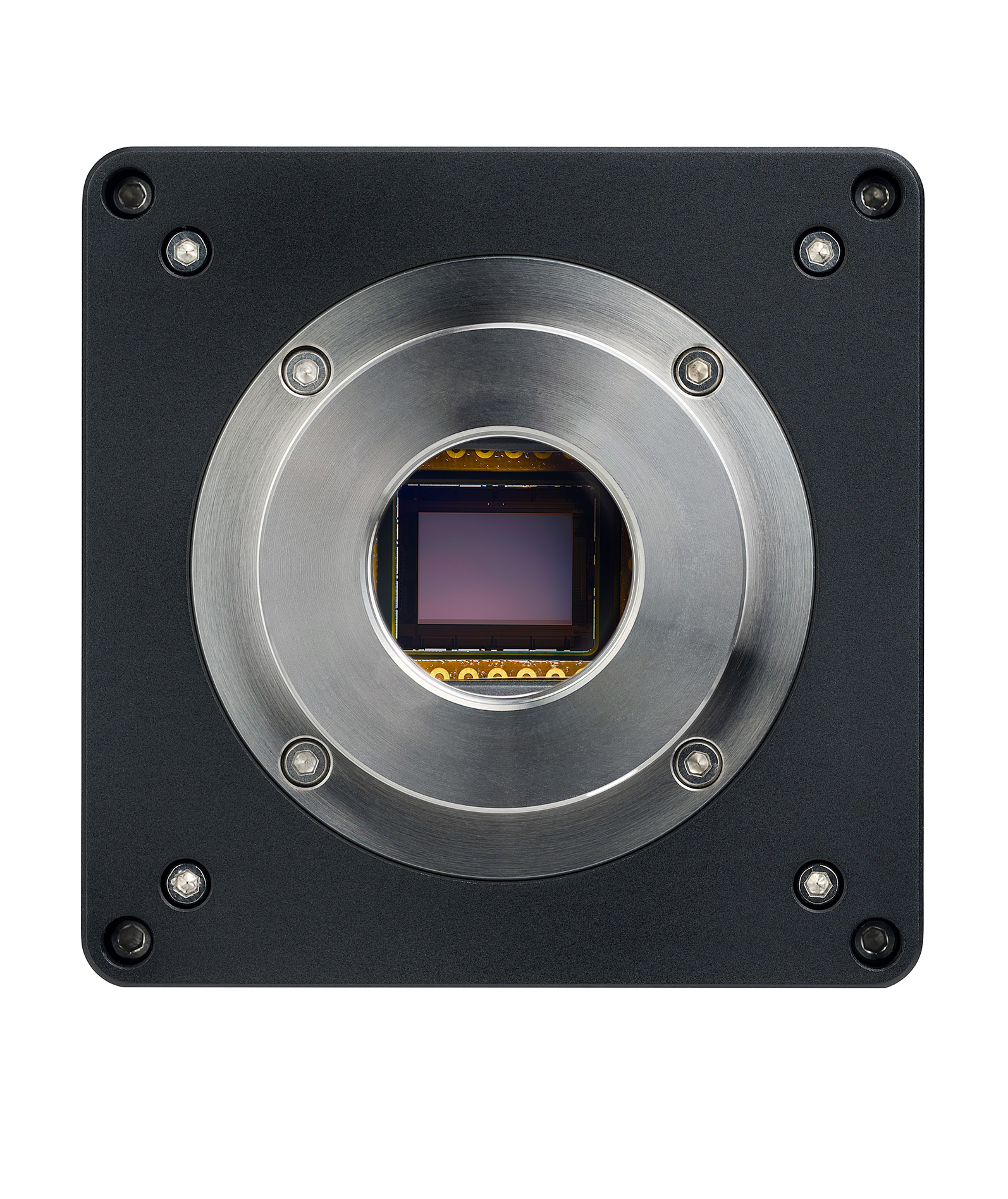

• Podświetlana matryca monochromatyczna CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy

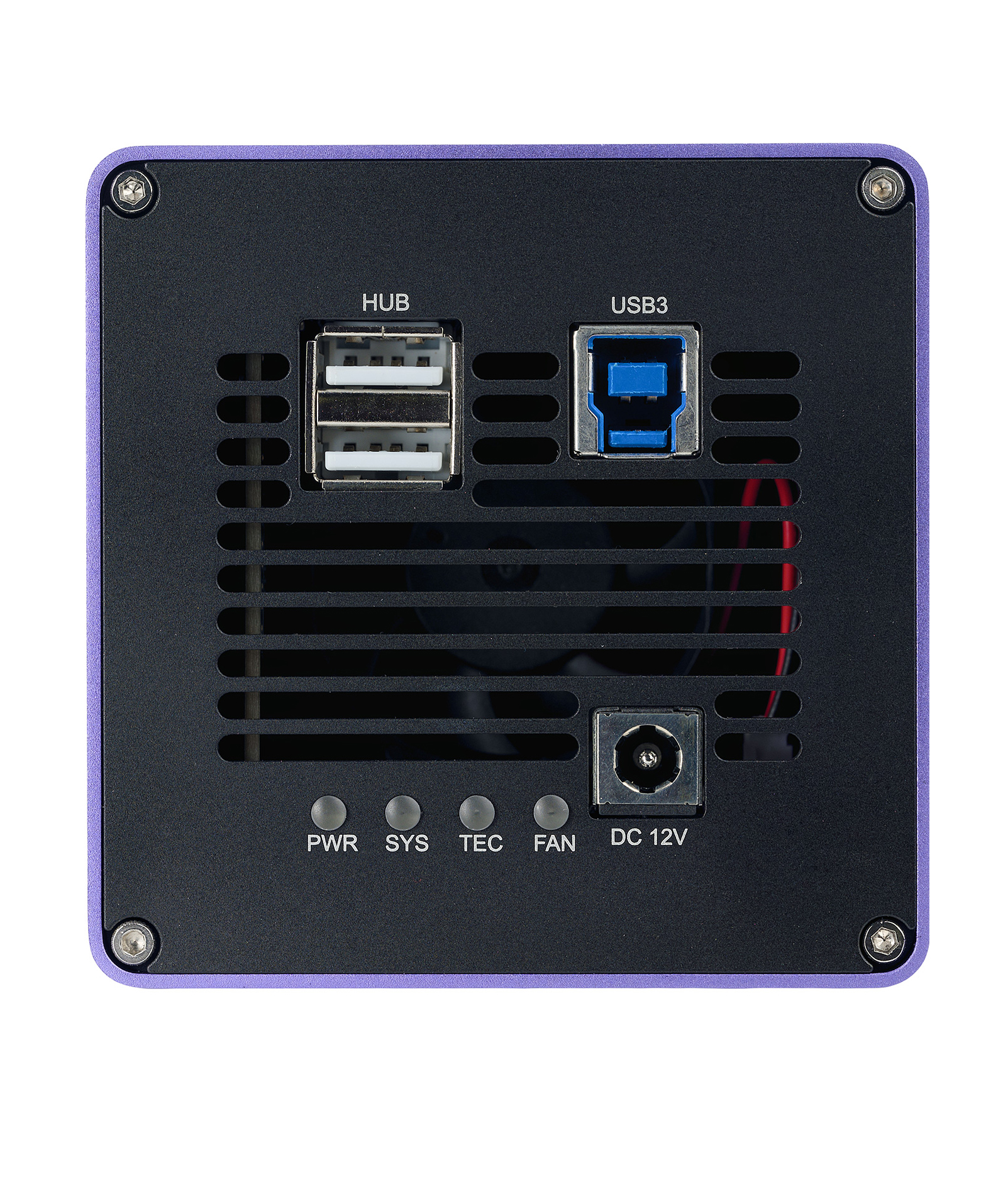

• Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

Zawartość zestawu:

• Kamera cyfrowa MAGUS CLM90 (kamera cyfrowa, przewód USB, Adapter 12 V, 3 A, futerał, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Moduły fluorescencyjne
• Lampa rtęciowa
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 WD 4,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD 3,5 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Osłona UV
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Zasilanie lampy rtęciowej
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Preparat kalibracyjny
