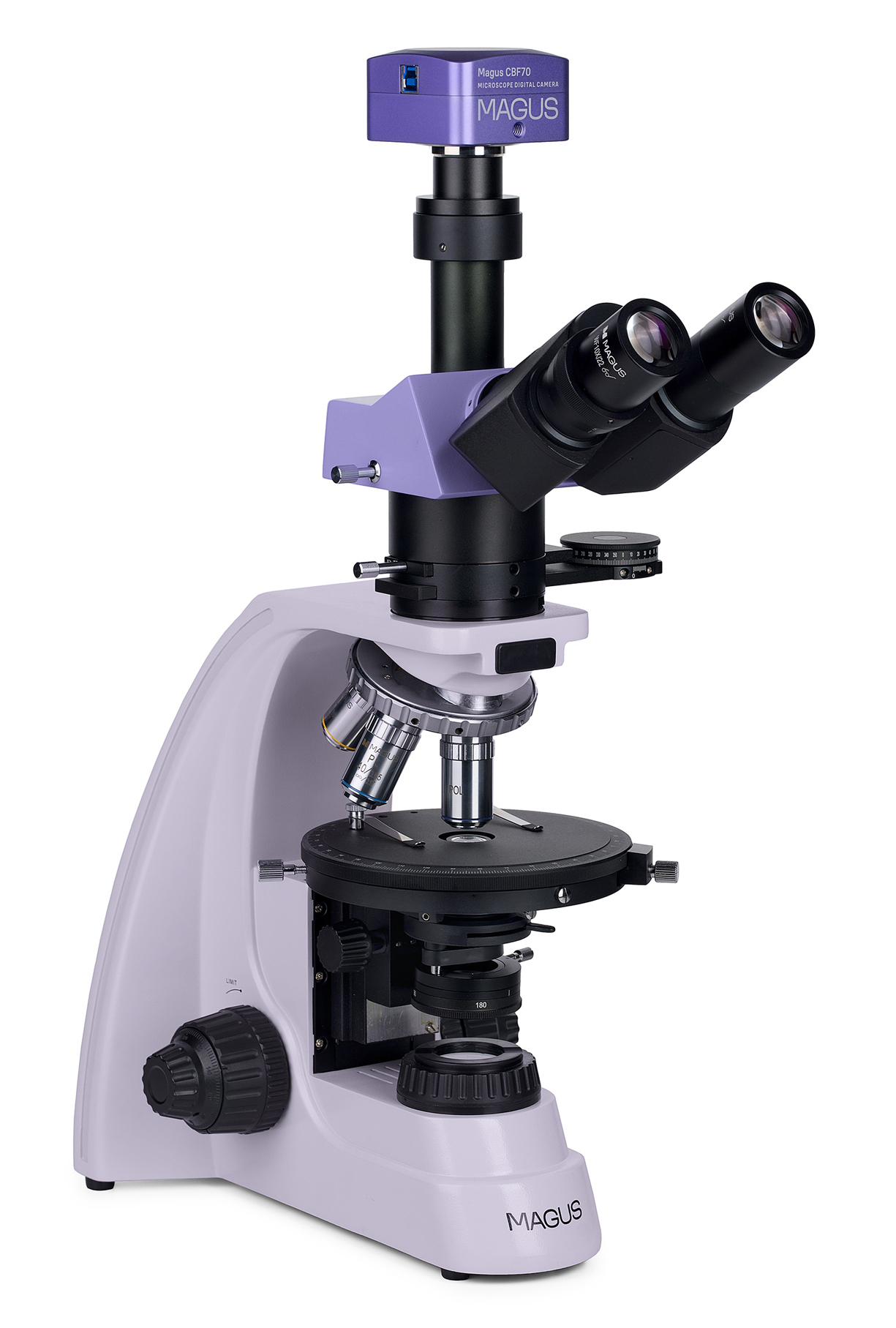

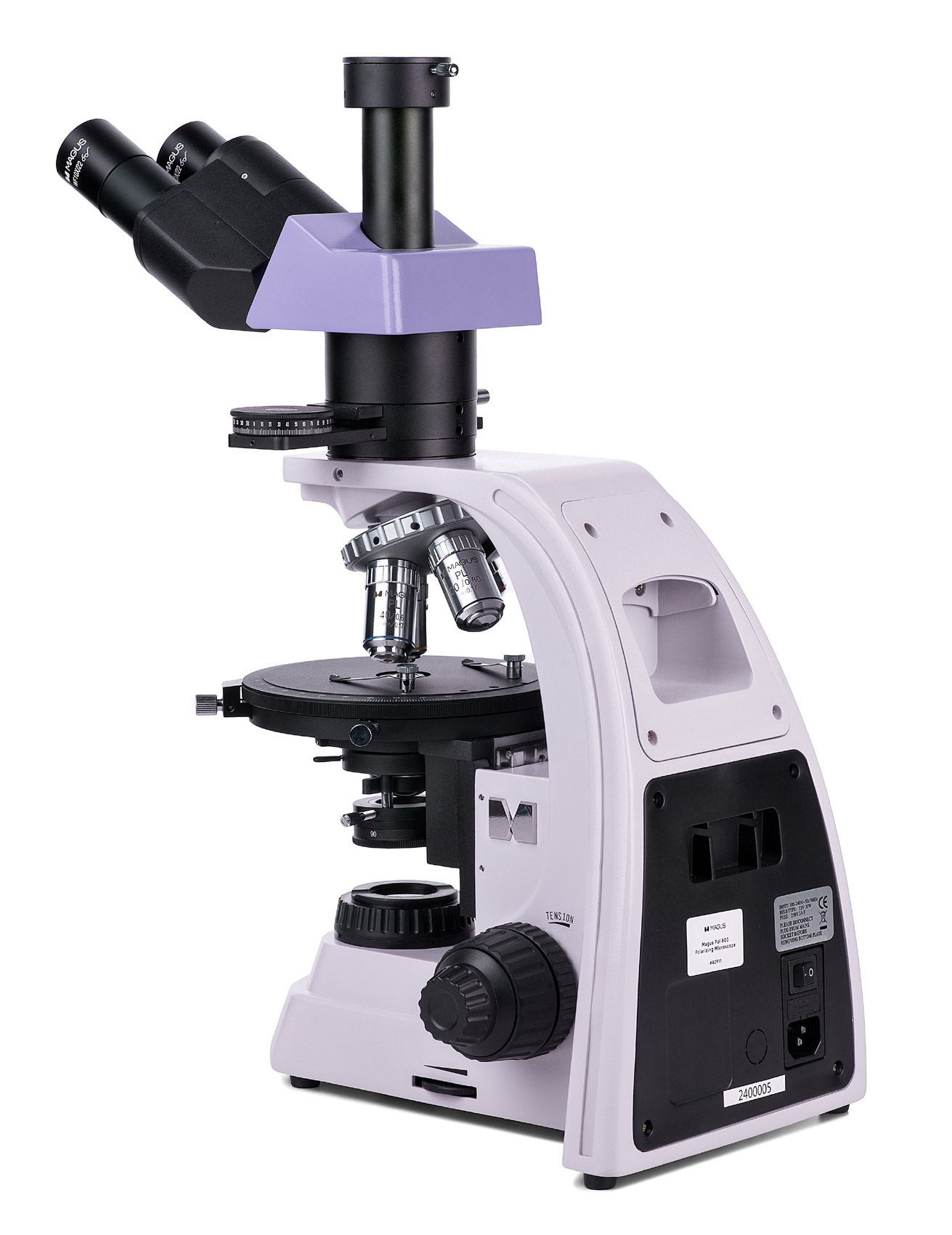

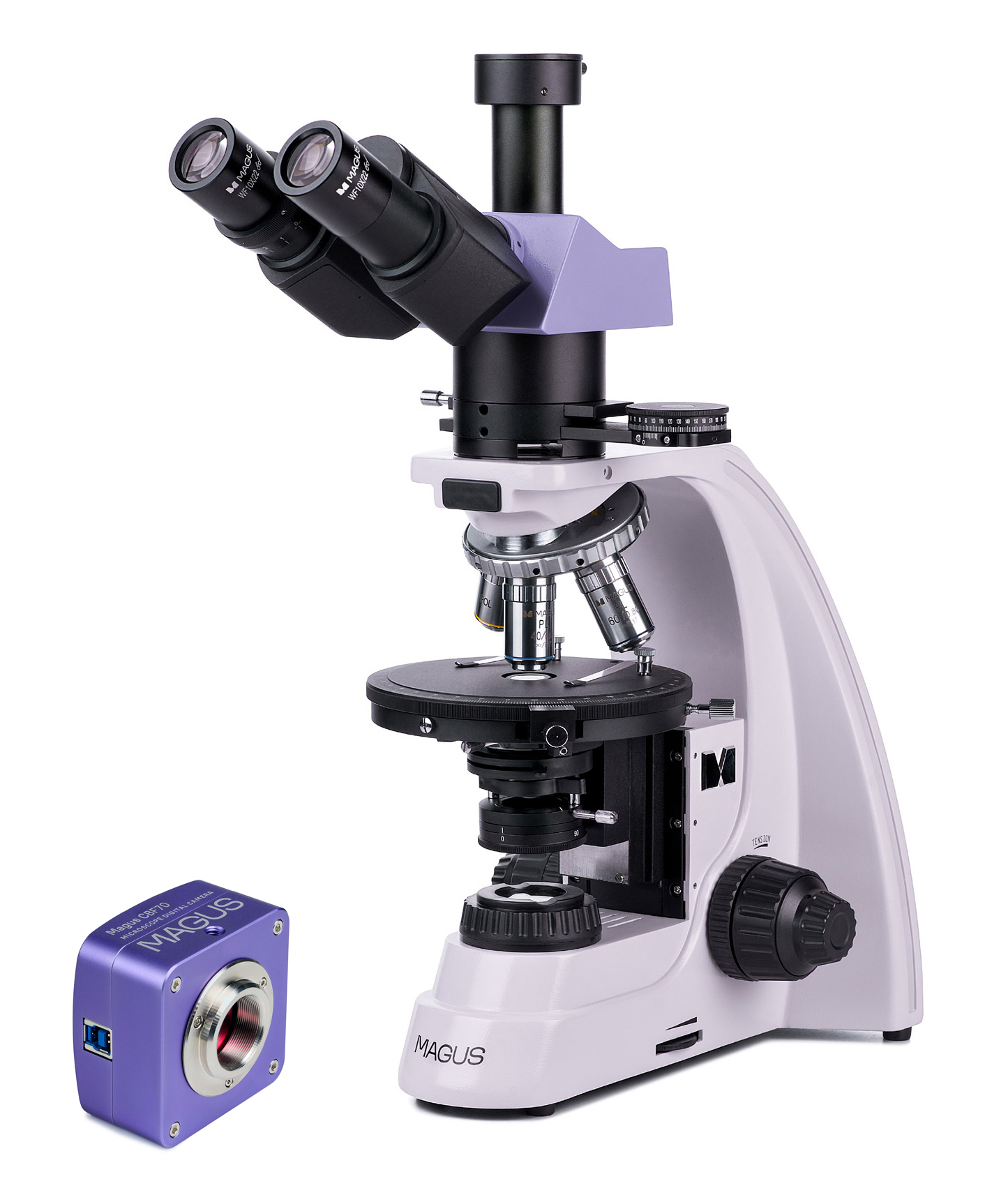

Mikroskop polaryzacyjny cyfrowy MAGUS Pol D800

Mikroskop polaryzacyjny MAGUS Pol 800 służy do badania obiektów anizotropowych w świetle spolaryzowanym i standardowym przechodzącym. Obiekty badań mogą być biologiczne, geologiczne lub polimerowe. Mikroskop ma beznaprężeniowy układ optyczny (Strain-Free), tj. nie tworzy niepożądanego efektu załamania światła. Generuje on wyraźny, kontrastujący i realistyczny obraz. Mikroskop doskonale sprawdza się w różnych dziedzinach nauki: medycynie, kryminalistyce, mineralogii, petrografii, krystalografii itp.

Kamera cyfrowa

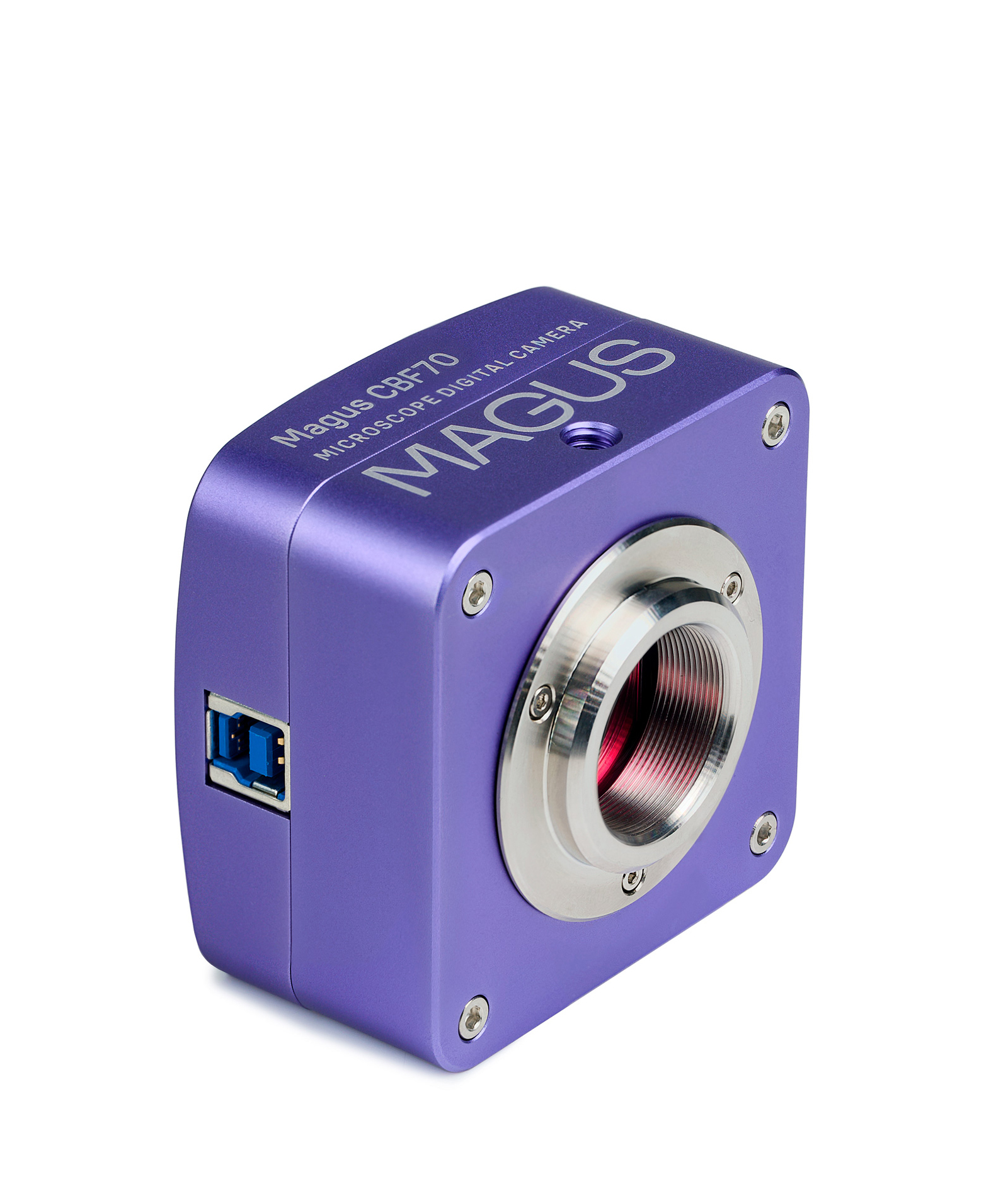

Profesjonalna kamera MAGUS CBF70 do badań jest przeznaczona do użytkowania z mikroskopem oraz obiektywami o powiększeniu 4, 10, 20 i 40 razy. Urządzenie pozwala na robienie zdjęć, nagrywanie filmów, organizowanie pokazów, wyświetlanie obrazów na zewnętrznym ekranie oraz wykonywanie pomiarów kątowych i liniowych badanych obiektów (aby ta funkcja działała prawidłowo, należy skalibrować oprogramowanie). Kamera służy do prowadzenia obserwacji metodą jasnego pola.

Kamera MAGUS CBF70 ma pięć trybów rozdzielczości obrazu i szybkości wyświetlania, co pozwala łatwo znaleźć ten, który najlepiej odpowiada potrzebom użytkownika: 5280×3954 pikseli (17 kl./s), 3952×3952 pikseli (17 kl./s), 2640×1976 pikseli (56 kl./s), 1760×1316 pikseli (67 kl./s) i 584×438 pikseli (192 kl./s).
Tryby o wysokiej rozdzielczości są idealne do robienia zdjęć i umożliwiają tworzenie wyraźnych, żywych i bardzo szczegółowych obrazów. Tryby o dużej szybkości wyświetlania pomagają w nagrywaniu płynnych i ciekawych filmów, bez przeskoków i opóźnień. Pozwalają rejestrować nawet najdrobniejsze ruchy obserwowanych obiektów lub cechy szybko zachodzących procesów.
Aby uzyskać najlepszą jakość obrazu bez zniekształceń, zaleca się używanie adaptera o powiększeniu 1 raz.

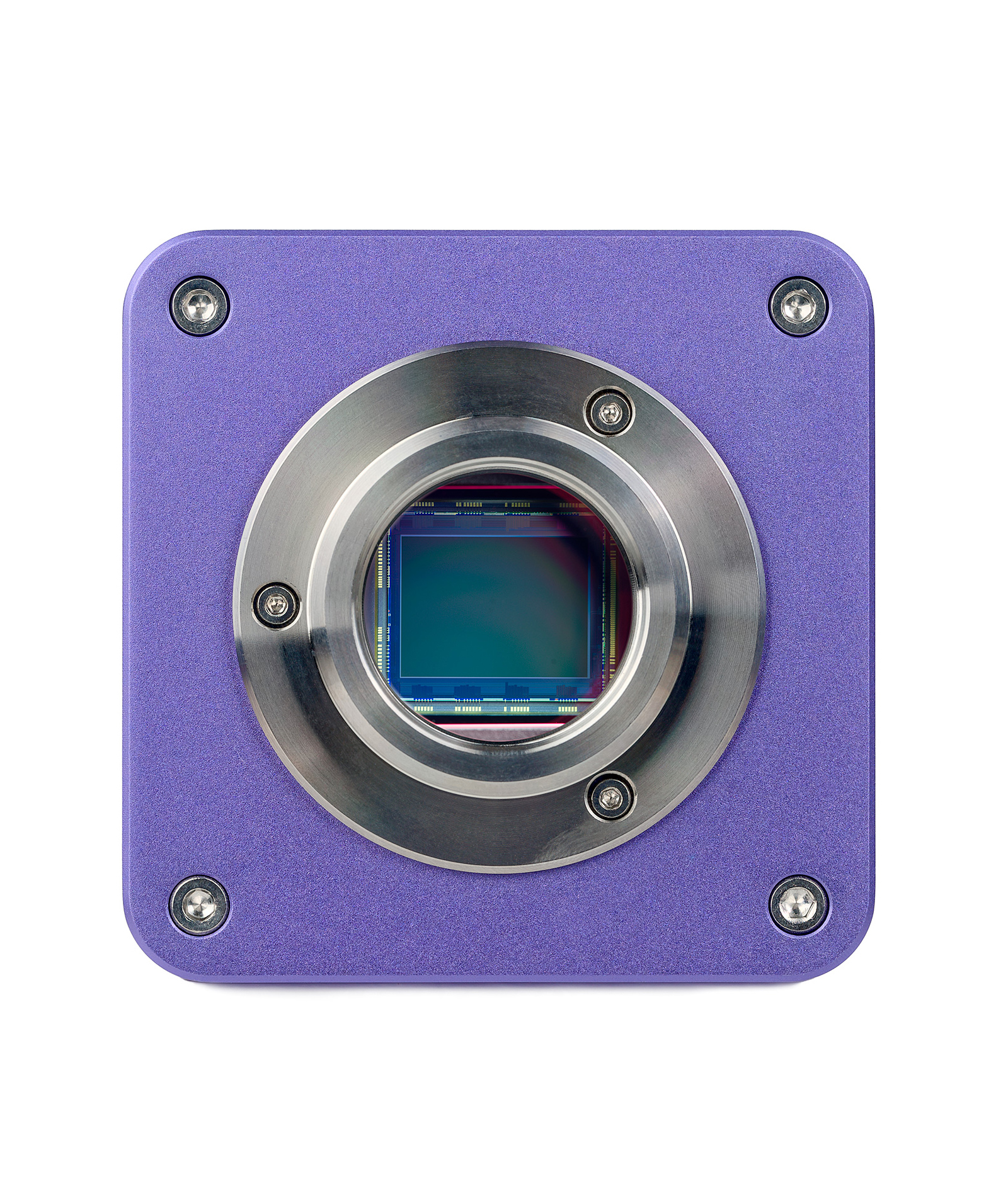

Kamera ma kolorową podświetlaną matrycę CMOS Sony Exmor o przekątnej 4/3″. Zapewnia ona jasny obraz nawet przy słabym oświetleniu otoczenia. Większy fizyczny rozmiar matrycy zwiększa głębię wyświetlanych kolorów i poprawia ostrość obrazu.

Układ optyczny

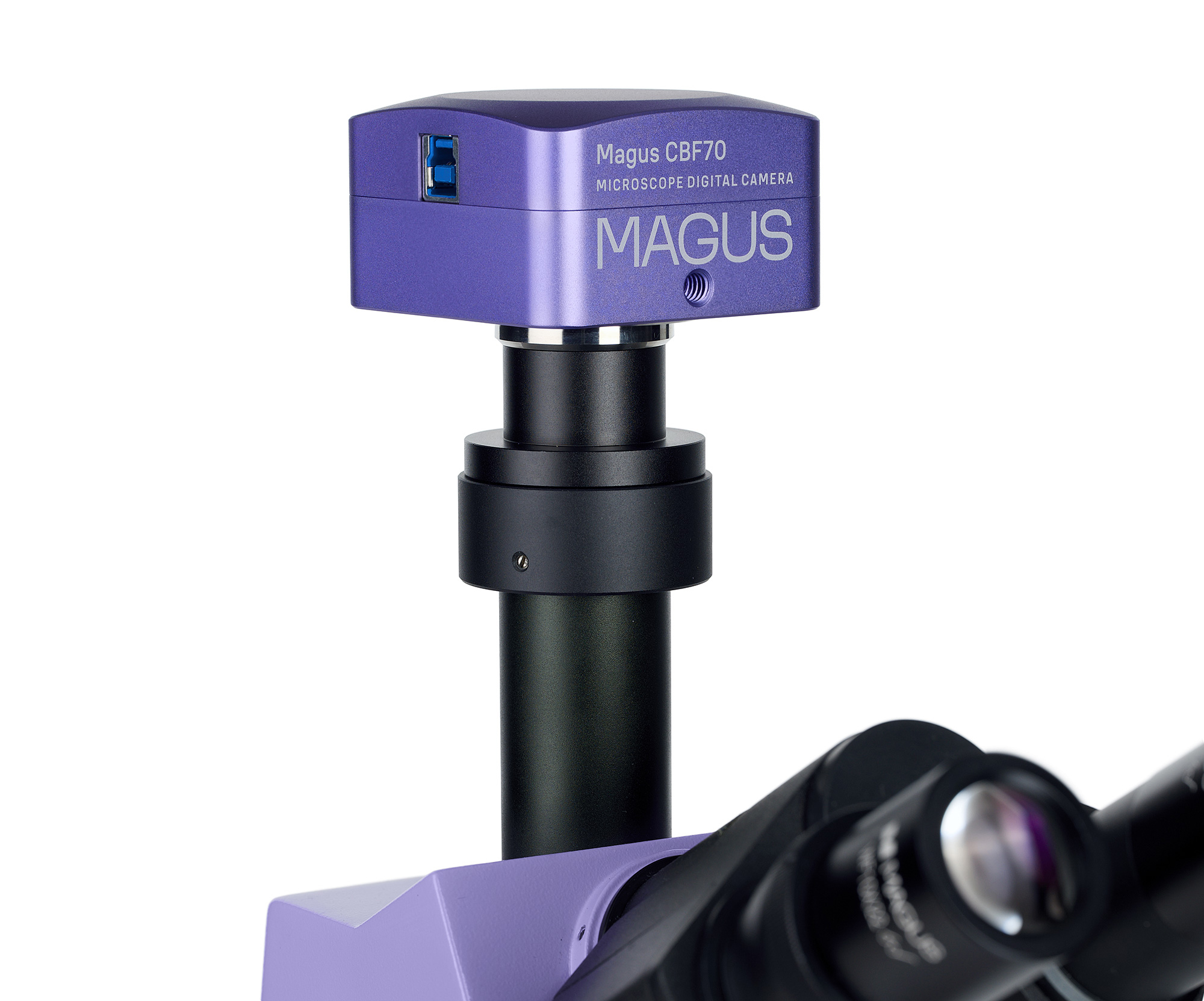

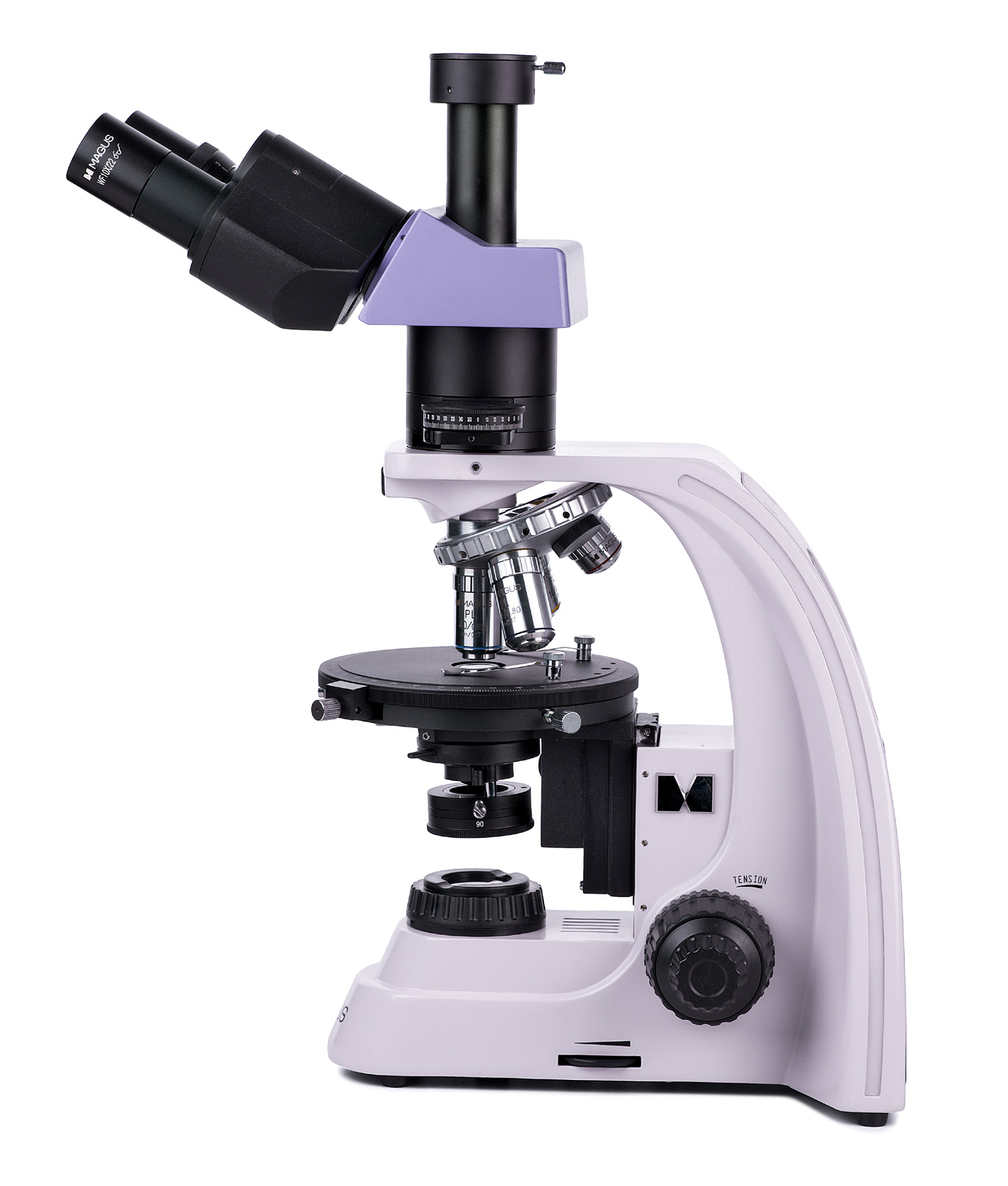

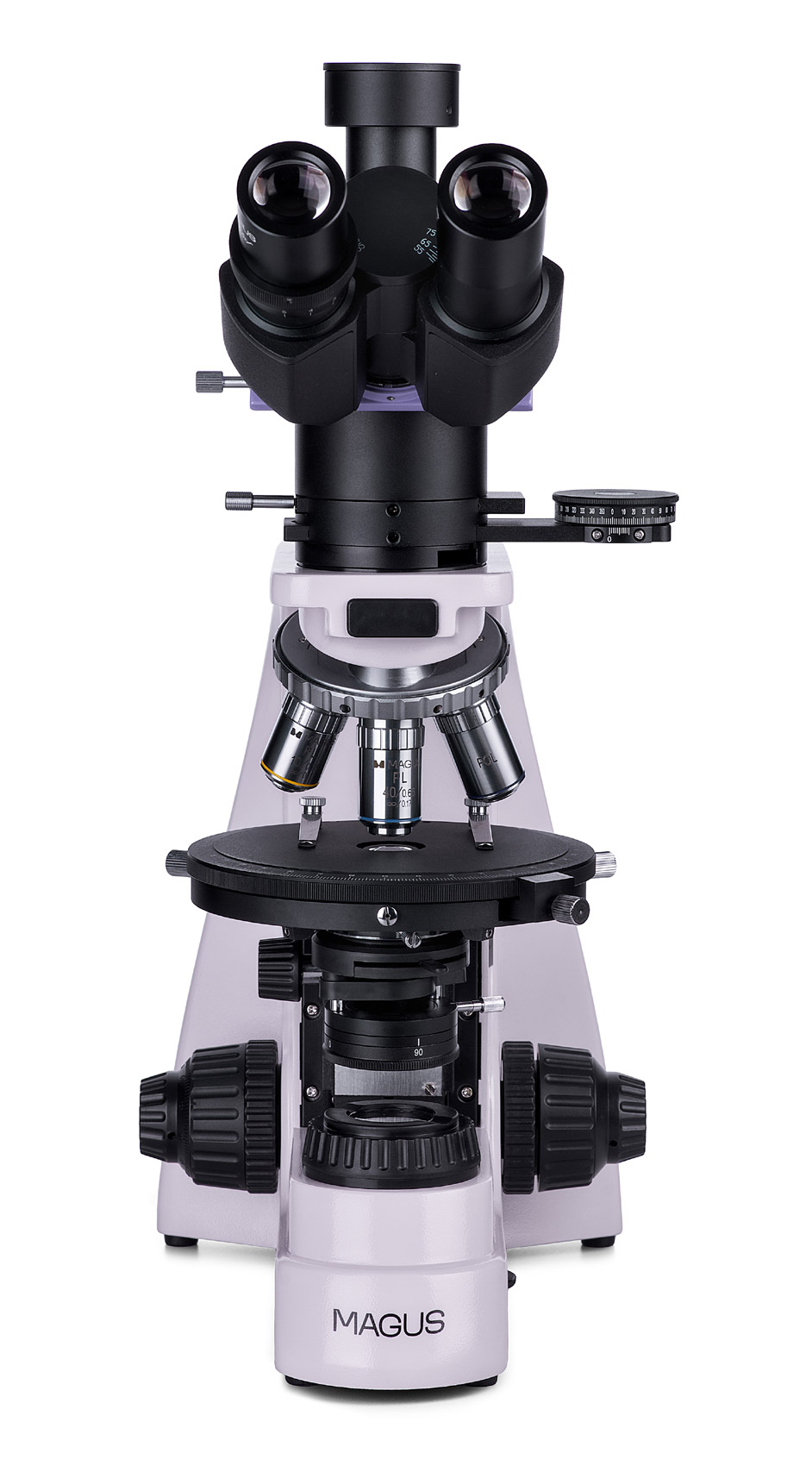

Głowica trójokularowa jest wyposażona w trzecią tubę do zamontowania kamery cyfrowej. Przy użyciu przełącznika na korpusie cała wiązka światła jest kierowana do tubusów okularów lub do kamery cyfrowej. Kąt nachylenia tubusów okularów wynoszący 30° zapewnia wygodę podczas długotrwałych obserwacji i nie powoduje nadwyrężenia mięśni szyi. Lewy tubus posiada pierścień regulacji dioptrii, który obraca się i dostosowuje ostrość układu optycznego mikroskopu do unikatowego wzroku użytkownika.

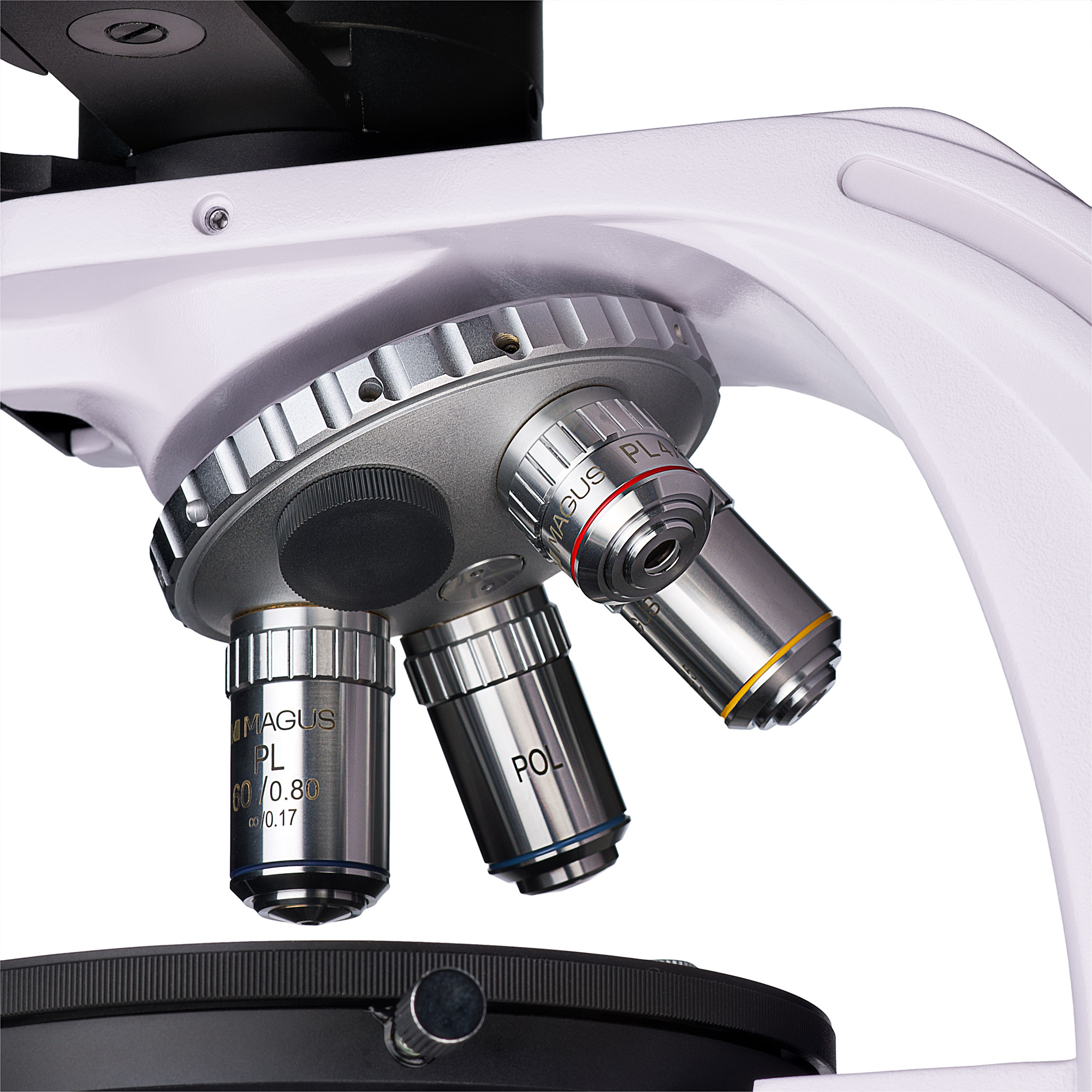

Miska rewolwerowa umożliwia zamontowanie pięciu obiektywów jednocześnie, z których cztery są już częścią zestawu. Dodatkowy obiektyw z gamy akcesoriów MAGUS można zakupić osobno. Wszystkie obiektywy są przeznaczone do pracy ze szkiełkami nakrywkowymi o grubości 0,17 mm. Ponieważ miska rewolwerowa jest skierowana z dala od obserwatora, obiektyw umieszczony na ścieżce optycznej jest dobrze widoczny podczas pracy, co znacząco ułatwia pracę badacza. Gniazda miski rewolwerowej są wyśrodkowane.

Oświetlenie

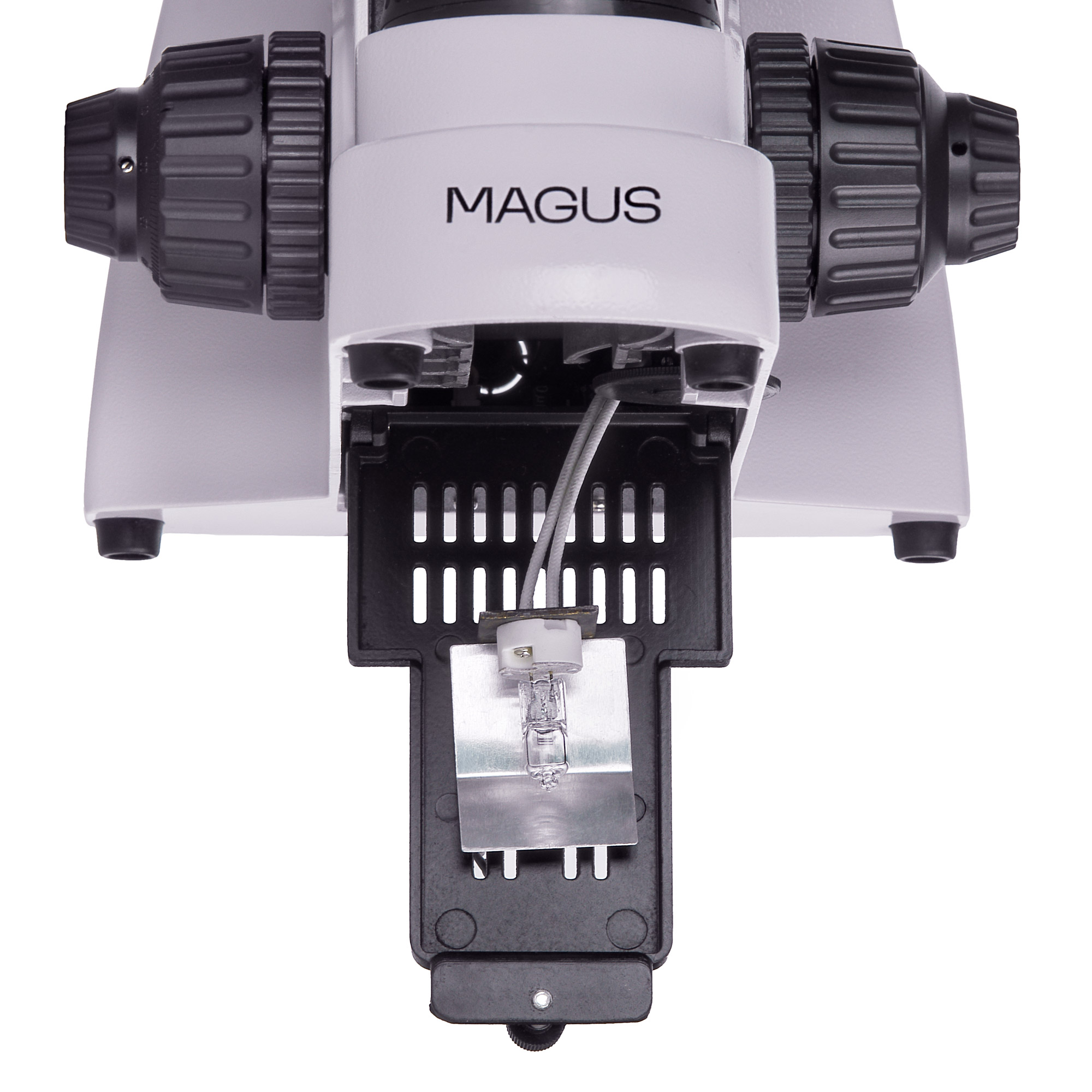

Źródło oświetlenia znajduje się pod stolikiem, tj. obserwacje są prowadzone w świetle przechodzącym. Żarówka halogenowa o mocy 30 W generuje jasne, przyjazne dla oczu oświetlenie, które nadaje się do stosowania ze wszystkimi obiektywami. Regulacja oświetlenia przy użyciu metody Köhlera pozwala uzyskać wyższy kontrast i lepszą jakość obrazu.

Mikroskop jest wyposażony w polaryzator i analizator. Aby pracować w świetle spolaryzowanym, do ścieżki optycznej wprowadza się analizator. Kąt polaryzacji zmienia się poprzez obracanie polaryzatora i analizatora względem siebie. Mikroskop posiada również przystawkę, która zawiera soczewkę Bertranda i ma gniazdo na kompensatory. Kompensatory zwiększają kontrast preparatów o niskiej dwójłomności, a soczewka Bertranda jest przeznaczona do badań konoskopowych.

Stolik i mechanizm regulacji ostrości

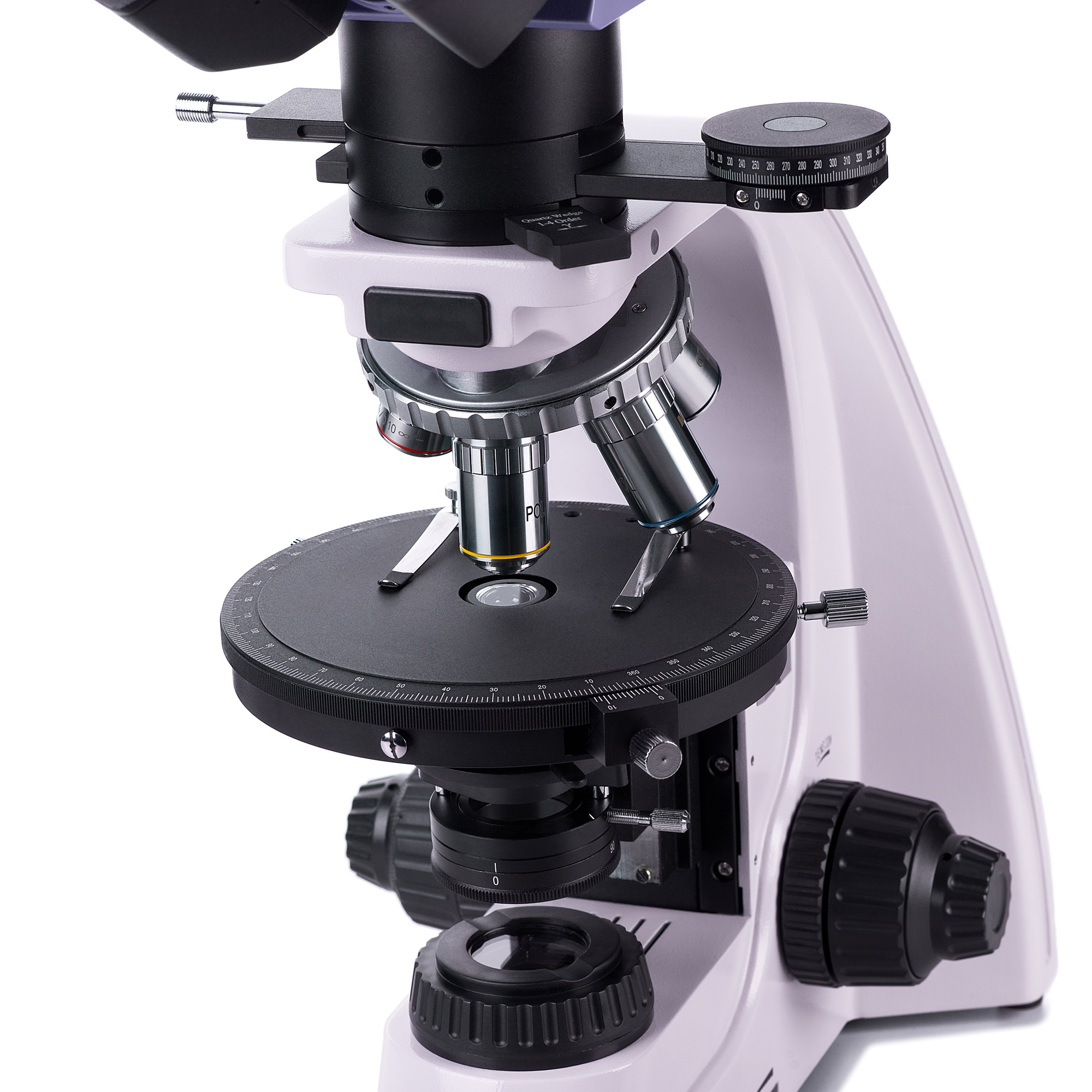

Stolik mikroskopu obraca się, co umożliwia szybką zmianę załamania światła przechodzącego przez preparat podczas pracy w świetle spolaryzowanym. Stolik jest wyśrodkowany względem osi optycznej mikroskopu, posiada gradację kąta obrotu oraz skalę umożliwiającą określenie kąta z dokładnością do 0,1°.

Mechanizm ustawiania ostrości umożliwia zgrubną i precyzyjną regulację ostrości. Pokrętło zgrubnej regulacja ostrości ma blokadę, a cały mechanizm zgrubnej regulacji ostrości ma również regulację napięcia.

Akcesoria

Do mikroskopu są dostępne opcjonalne okulary, obiektywy, kamery cyfrowe i preparaty kalibracyjne. Poszerzają one możliwości mikroskopu w zakresie różnych zadań badawczych.

Najważniejsze właściwości mikroskopu:

• Obserwacje w świetle przechodzącym metodą jasnego pola i metodami polaryzacyjnymi
• Źródłem oświetlenia jest 30 W żarówka halogenowa o „ciepłym” spektrum światła, które jest komfortowe dla oczu
• Polaryzację uzyskuje się przy użyciu obrotowego analizatora i polaryzatora; przystawka zawiera soczewkę Bertranda i gniazda na kompensatory
• Możliwe jest dostosowanie oświetlenia zgodnie z metodą Köhlera, co poprawia wyrazistość obrazu
• Trzeci tubus umożliwia zamontowanie kamery cyfrowej
• Beznaprężeniowe obiektywy planarno-achromatyczne z korekcją do nieskończoności (Strain-Free); wyśrodkowane gniazda miski rewolwerowej
• Obrotowy stolik, mechanizm zgrubnej i precyzyjnej regulacji ostrości
• Kompatybilność z dodatkowymi akcesoriami: okularami, obiektywami itp.

Najważniejsze właściwości kamery:

• Pięć ustawień trybów graficznych i szybkości wyświetlania: można łatwo znaleźć ten, który najlepiej odpowiada potrzebom użytkownika
• Szybki transfer danych dzięki interfejsowi USB 3.0
• Duża, kolorowa matryca SONY Exmor zapewniająca jasny i wyraźny obraz nawet przy słabym oświetleniu
• Szybki start: wystarczy zainstalować dołączone oprogramowanie, a kamera będzie gotowa do użycia
• Wygodne obserwacje i możliwość prezentowania ich odbiorcom poprzez wyświetlanie obrazu z kamery na zewnętrznym ekranie

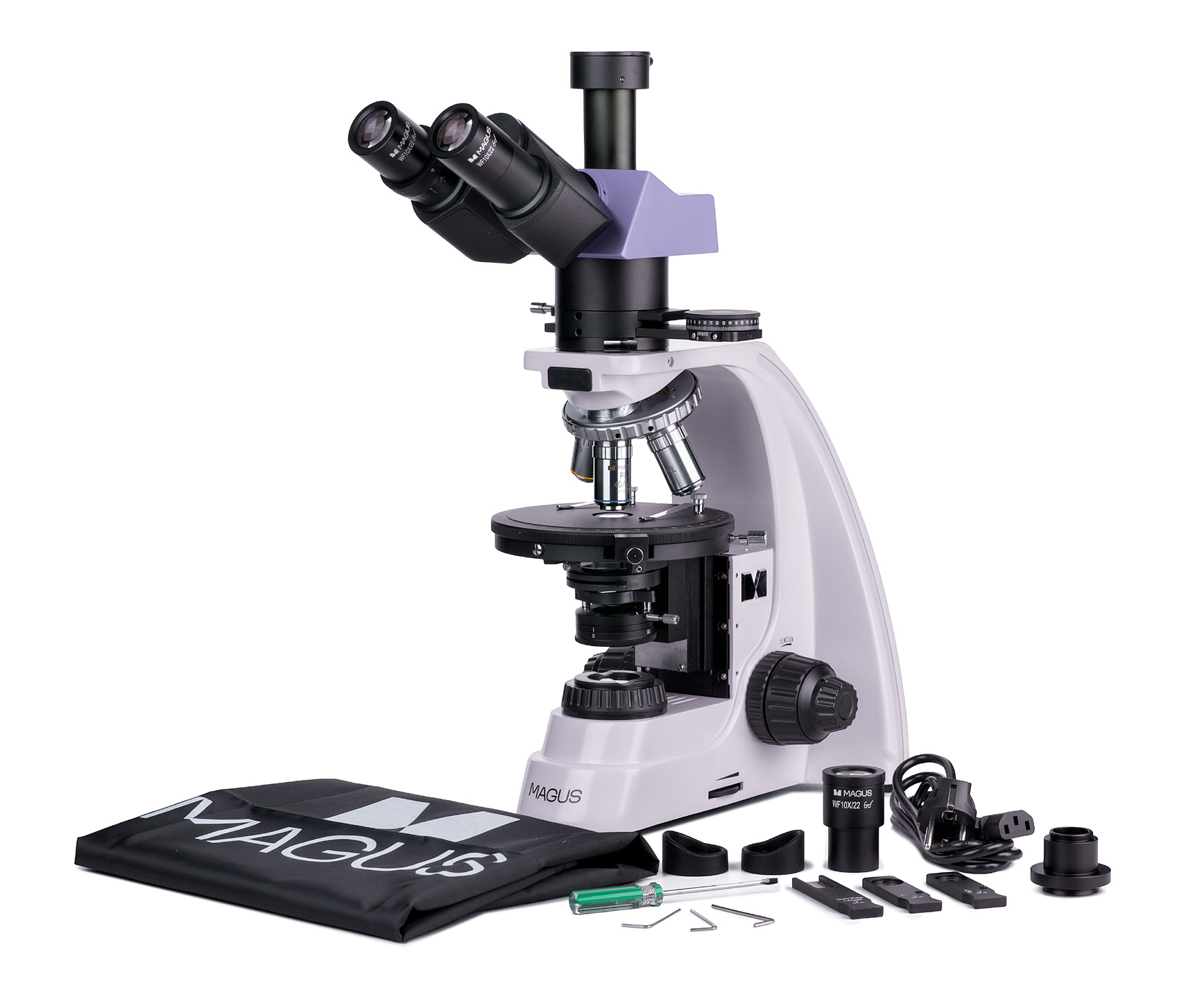

Zawartość zestawu:

• Kamera cyfrowa MAGUS CBF70 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Głowica trójokularowa
• Tuba pośrednia z soczewką Bertranda, analizator i gniazdo kompensatora
• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 21 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,65 (z mechanizmem sprężynowym) WD 0,66 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 (z mechanizmem sprężynowym) WD 0,46 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Okular 10x/22 mm ze skalą. Wartość skali: 0,1 mm
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm z krzyżem
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20x/0,4 WD 8,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/1,25 (z mechanizmem sprężynowym, olejek immersyjny) WD 0,36 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/0,8 (z mechanizmem sprężynowym, suchy) WD 2,02 mm
• Mechaniczne mocowanie stolika
• Preparat kalibracyjny
