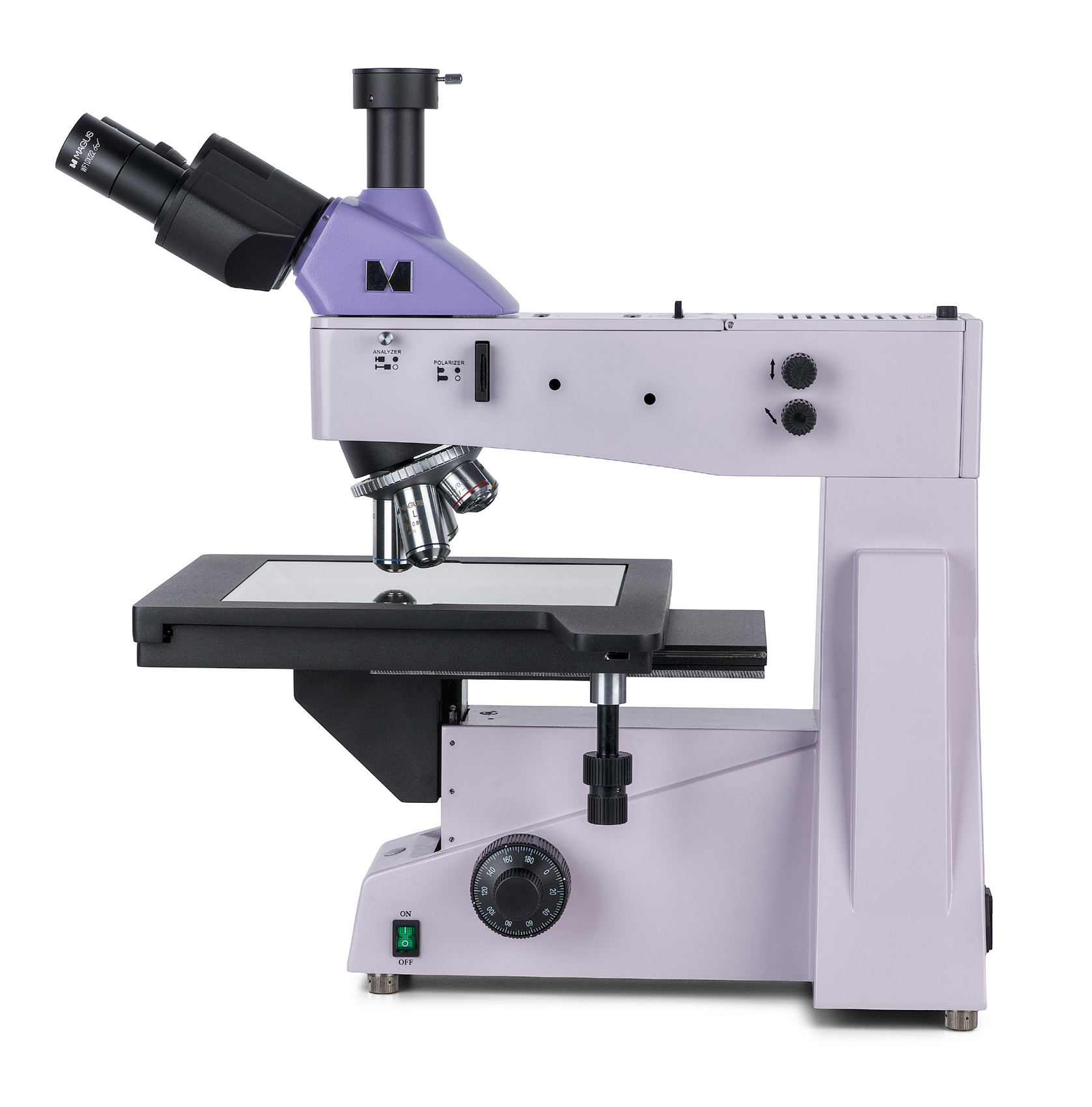

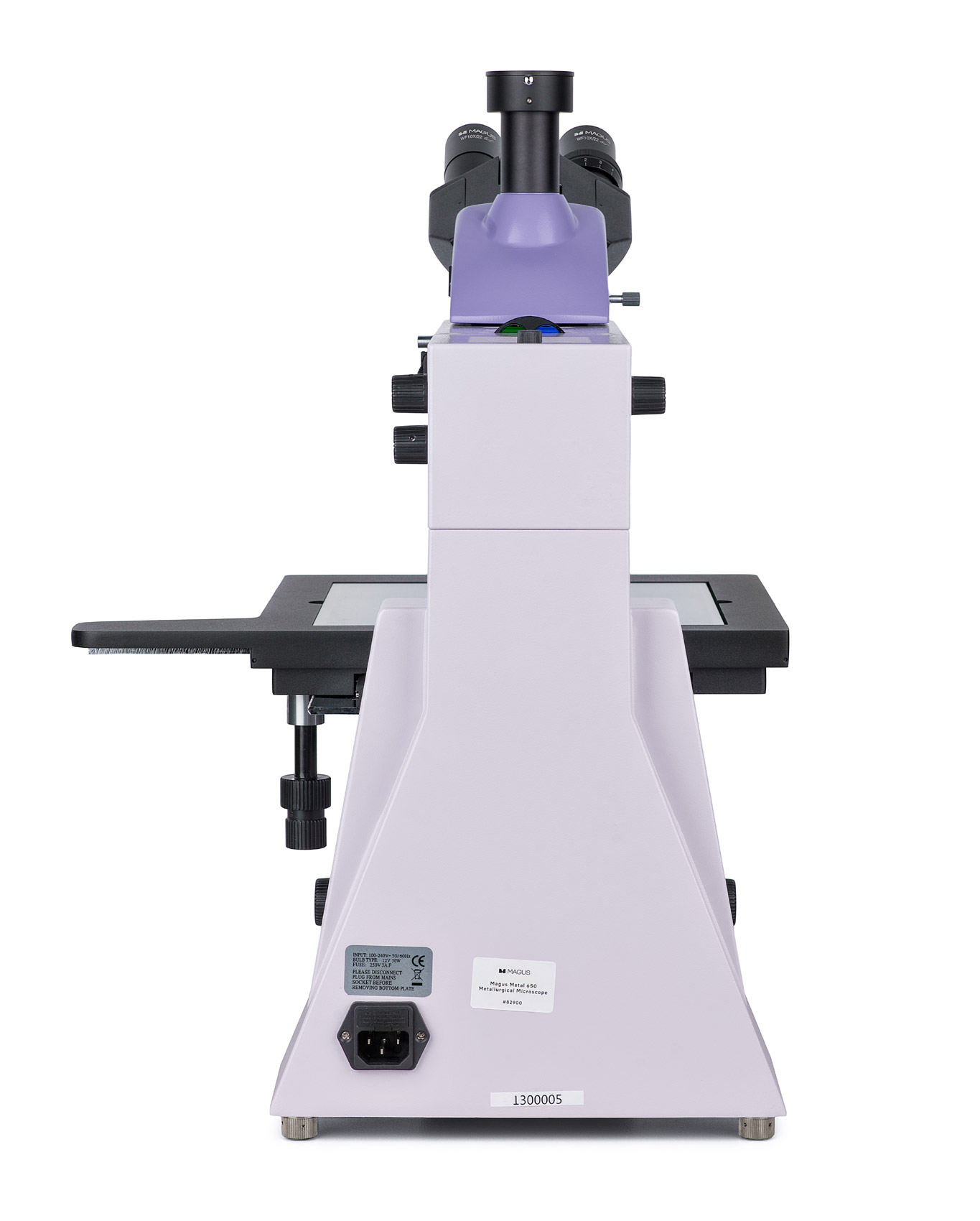

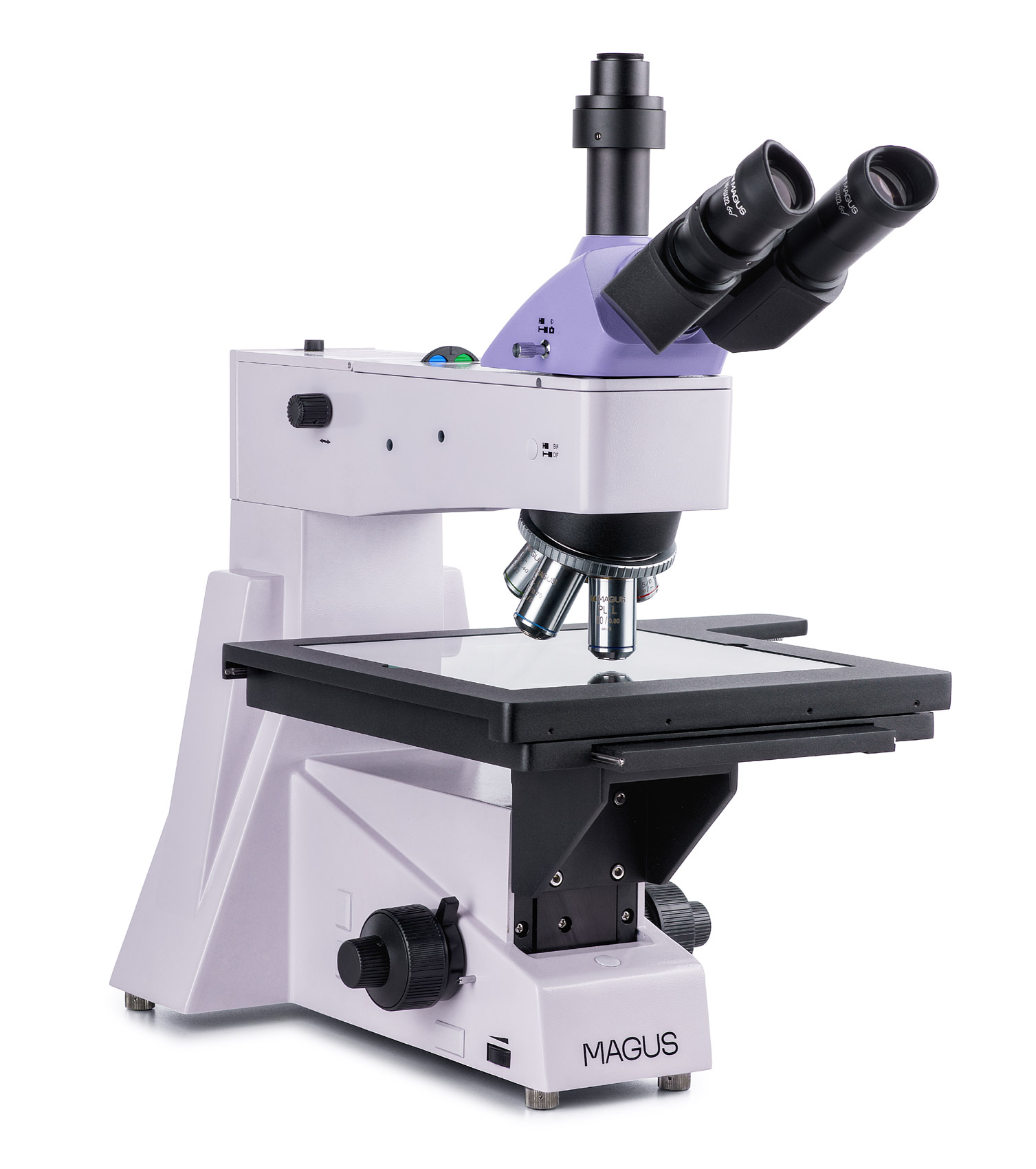

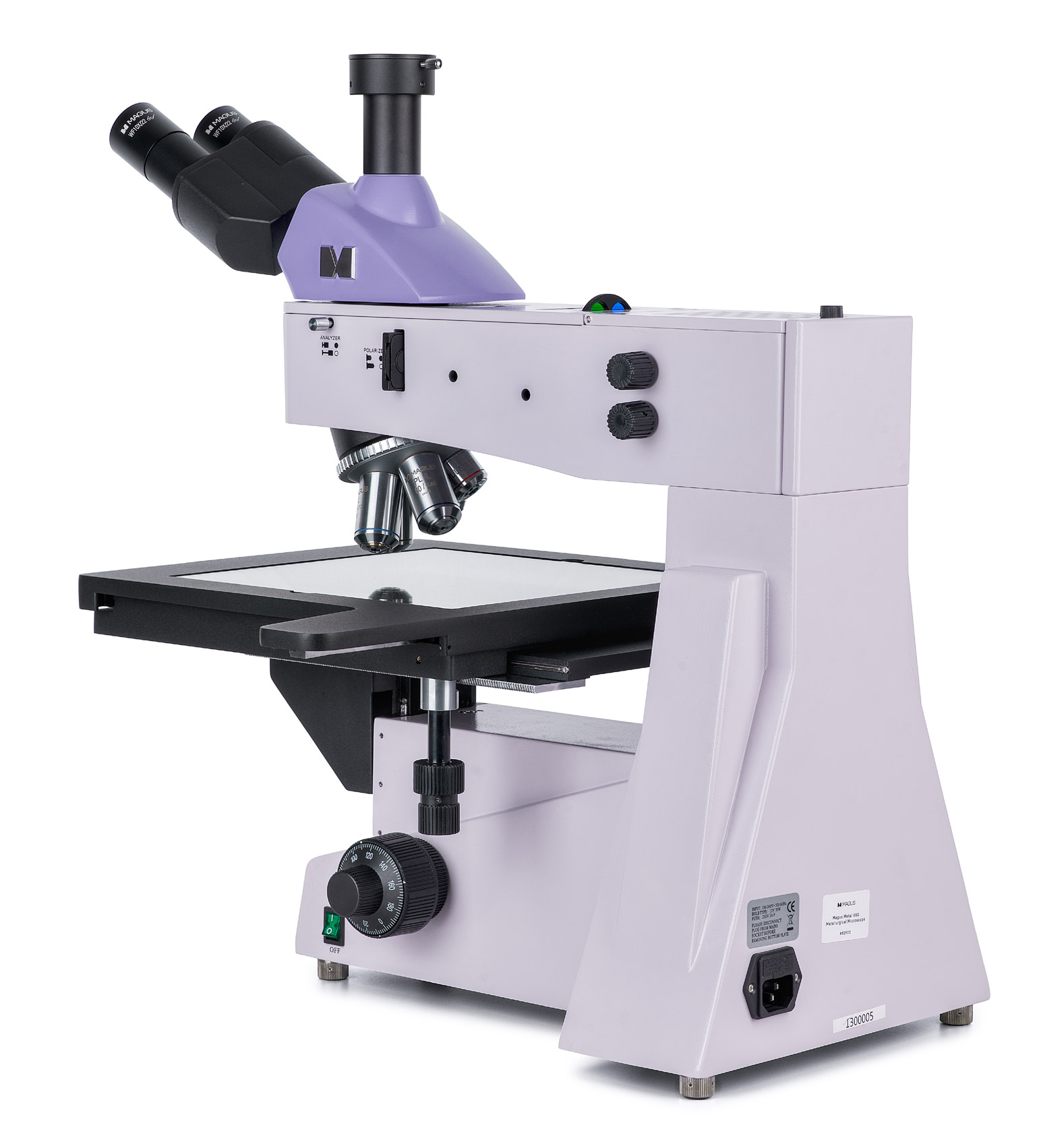

Mikroskop metalurgiczny MAGUS Metal 650

Mikroskop metalurgiczny MAGUS Metal 650 ma duży stolik, na którym można umieścić fotomaski, płytki drukowane, układy scalone oraz inne długie i szerokie preparaty do badania w świetle odbitym. Możliwe jest prowadzenie obserwacji metodą jasnego pola i w świetle spolaryzowanym. Mikroskop na mechanizm regulacji ostrości o wysokiej precyzji. Wartość skali precyzyjnej regulacji ostrości wynosi 0,7 µm, co ułatwia pracę z dużymi powiększeniami. Przyrząd służy do prowadzenia badań w zakładach przemysłowych oraz uczenia studentów na kierunkach inżynieryjnych.

Układ optyczny

Planarno-achromatyczny układ optyczny z korekcją do nieskończoności przekazuje ostry, bardzo szczegółowy obraz. Mikroskop ma głowicę trójokularową nachyloną pod kątem 30° oraz trzecią tubę do zamontowania kamery cyfrowej. Kamera (sprzedawana osobno) rejestruje zdjęcia i filmy z badań oraz wyświetla obraz z mikroskopu na zewnętrznym wyświetlaczu. Przyrząd jest wyposażony w dwupozycyjną kostkę światłodzielącą: 100:0 i 0:100. Wiązka światła jest kierowana do okularów lub do kamery. Na lewej tubie umieszczono pierścień regulacji dioptrii.

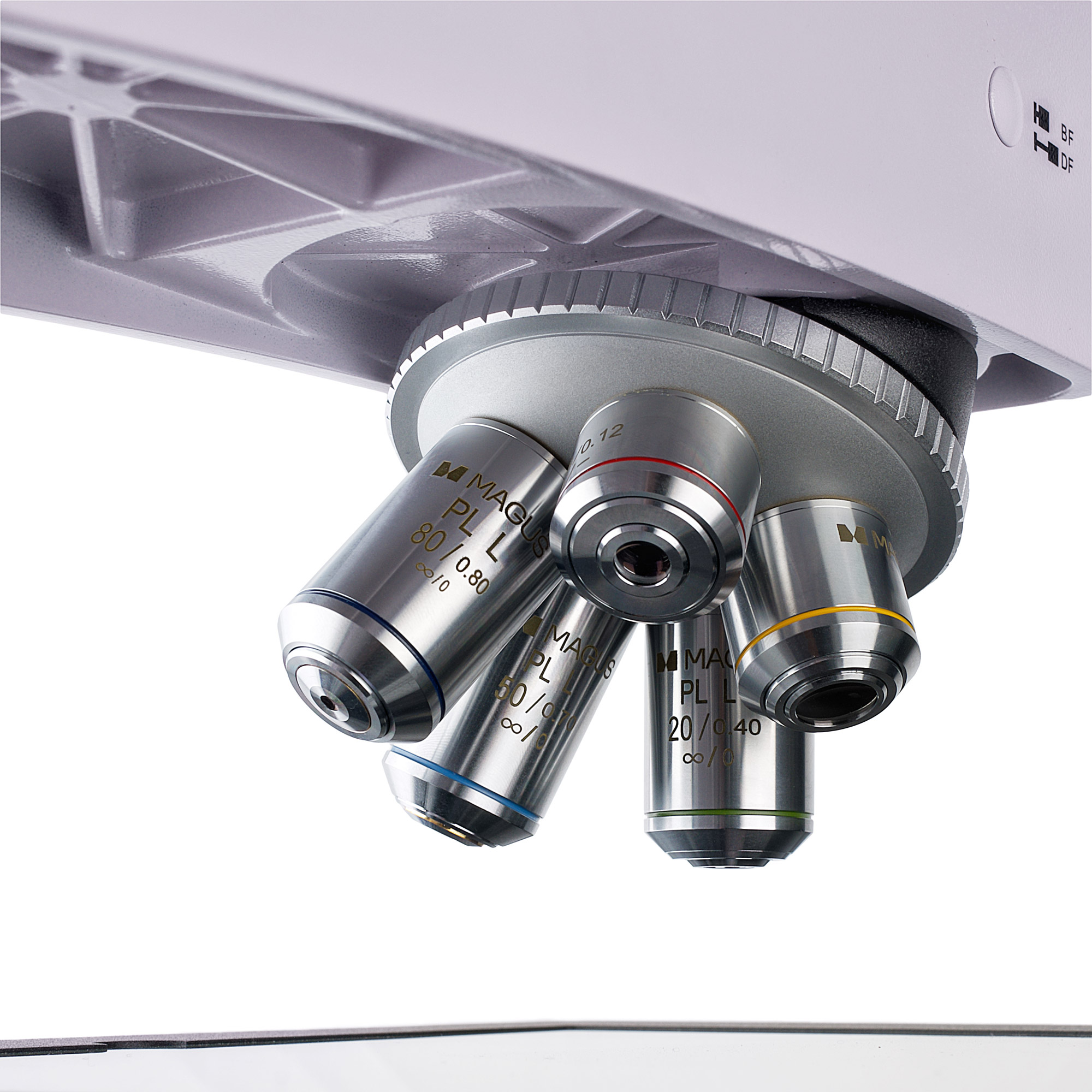

W misce rewolwerowej można zamontować 5 obiektywów – wszystkie one są dołączone do zestawu. Aby uzyskać większe powiększenie, zamiast podstawowych obiektywów można zamontować obiektywy opcjonalne. W konfiguracji podstawowej mikroskop pozwala uzyskać powiększenie w zakresie od 50 do 800 razy. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.

Oświetlenie

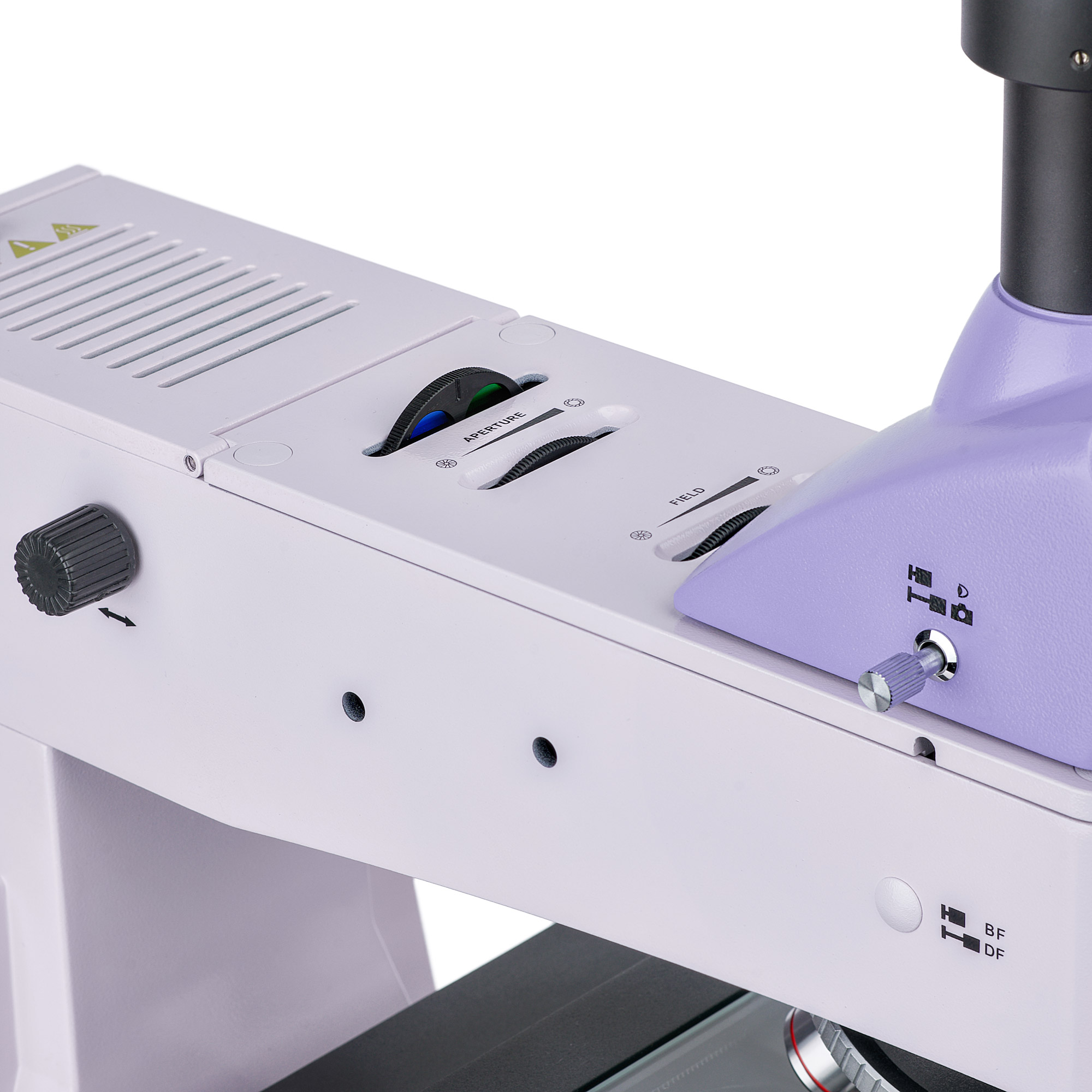

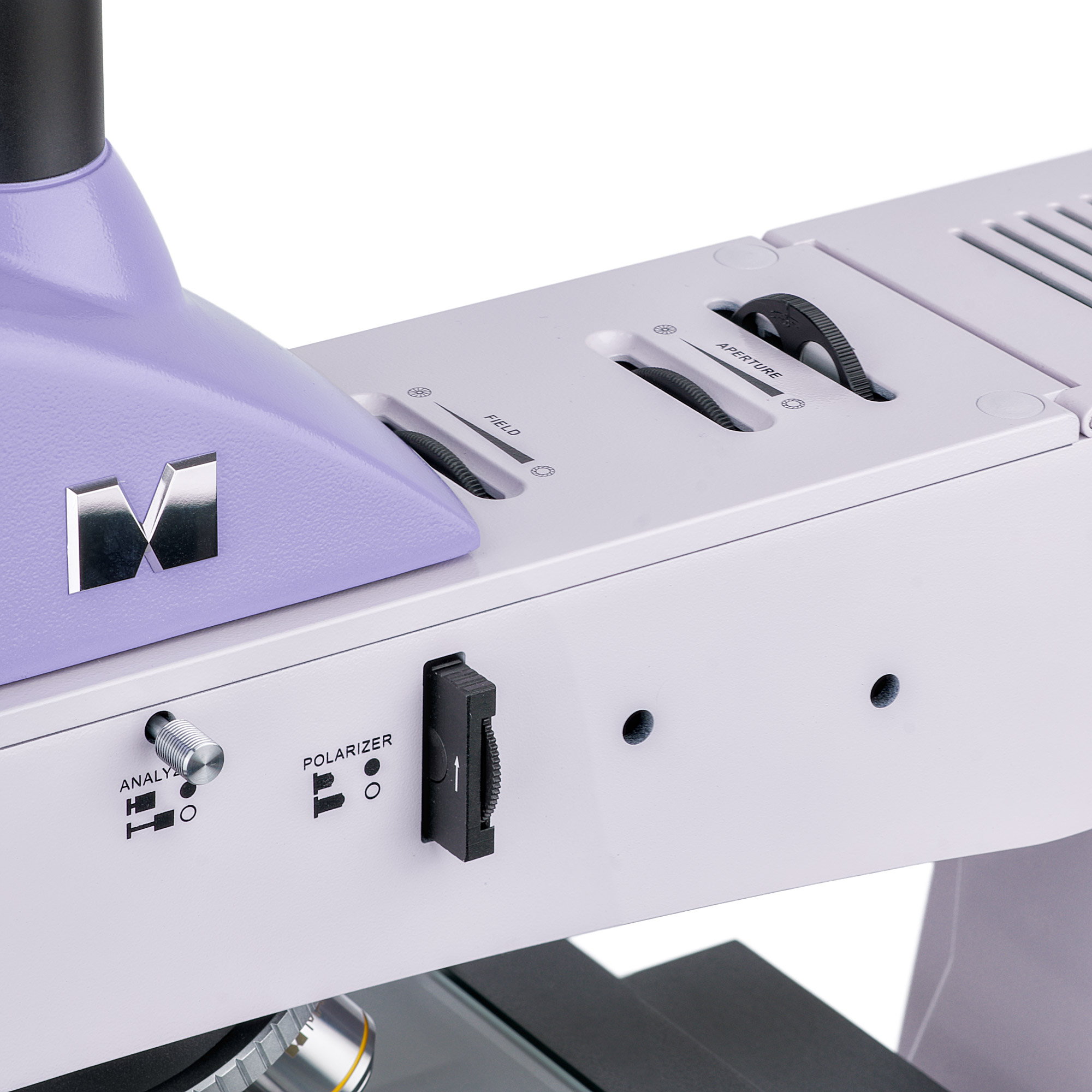

Układ oświetlenia ze źródłem światła odbitego składa się z trzech wycentrowanych elementów: źródła oświetlenia, apertury oraz przysłony pola. Żarówka halogenowa o mocy 30 W emituje światło o ciepłej barwie, dzięki czemu długotrwała praca z mikroskopem nie powoduje zmęczenia oczu. Jasność oświetlenia można regulować, można także ustawić oświetlenie Köhlera. Układ oświetlenia jest także wyposażony w urządzenie do polaryzacji: wbudowany analizator i wyjmowany obracany polaryzator. Zestaw zawiera kolorowe filtry.

Stolik i mechanizm regulacji ostrości

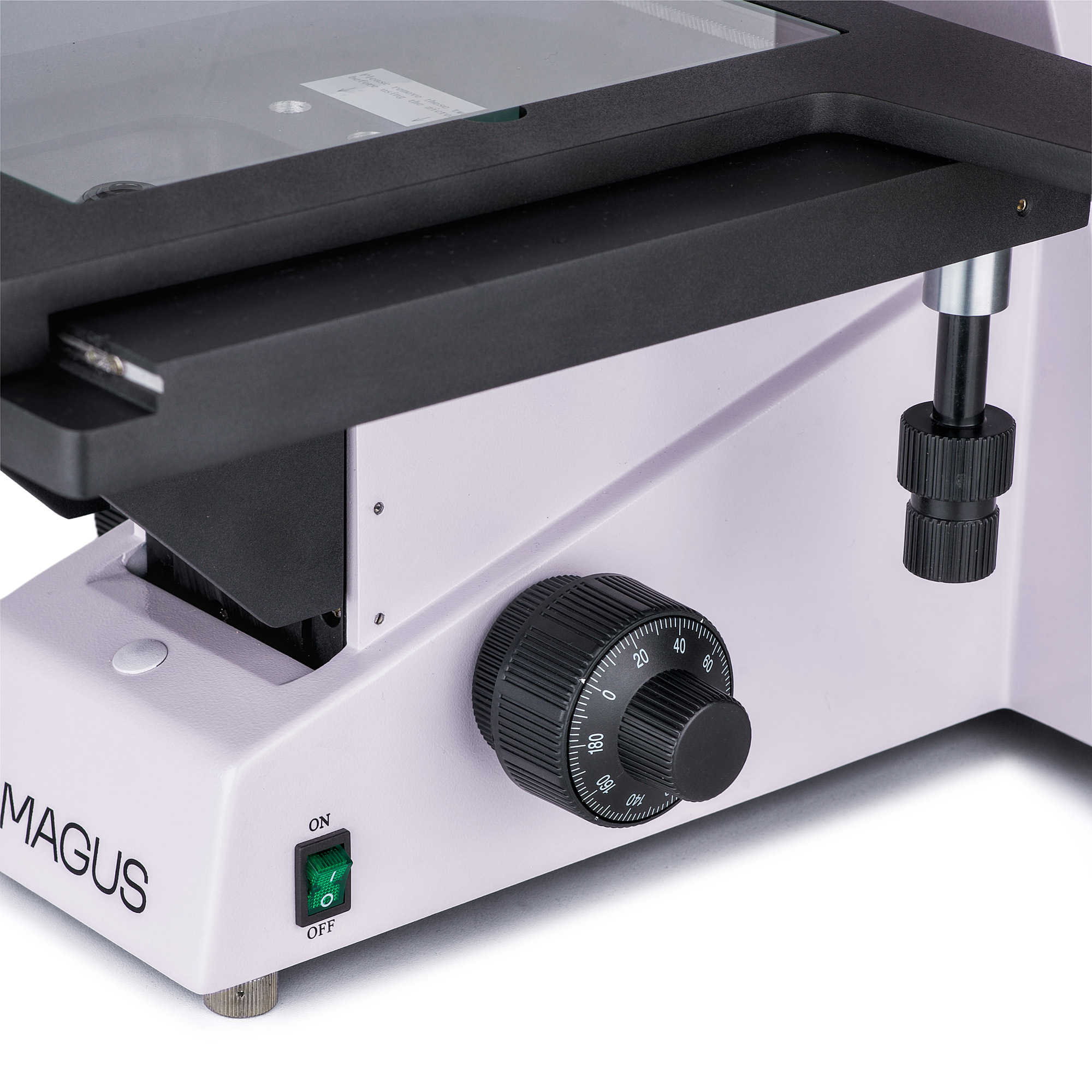

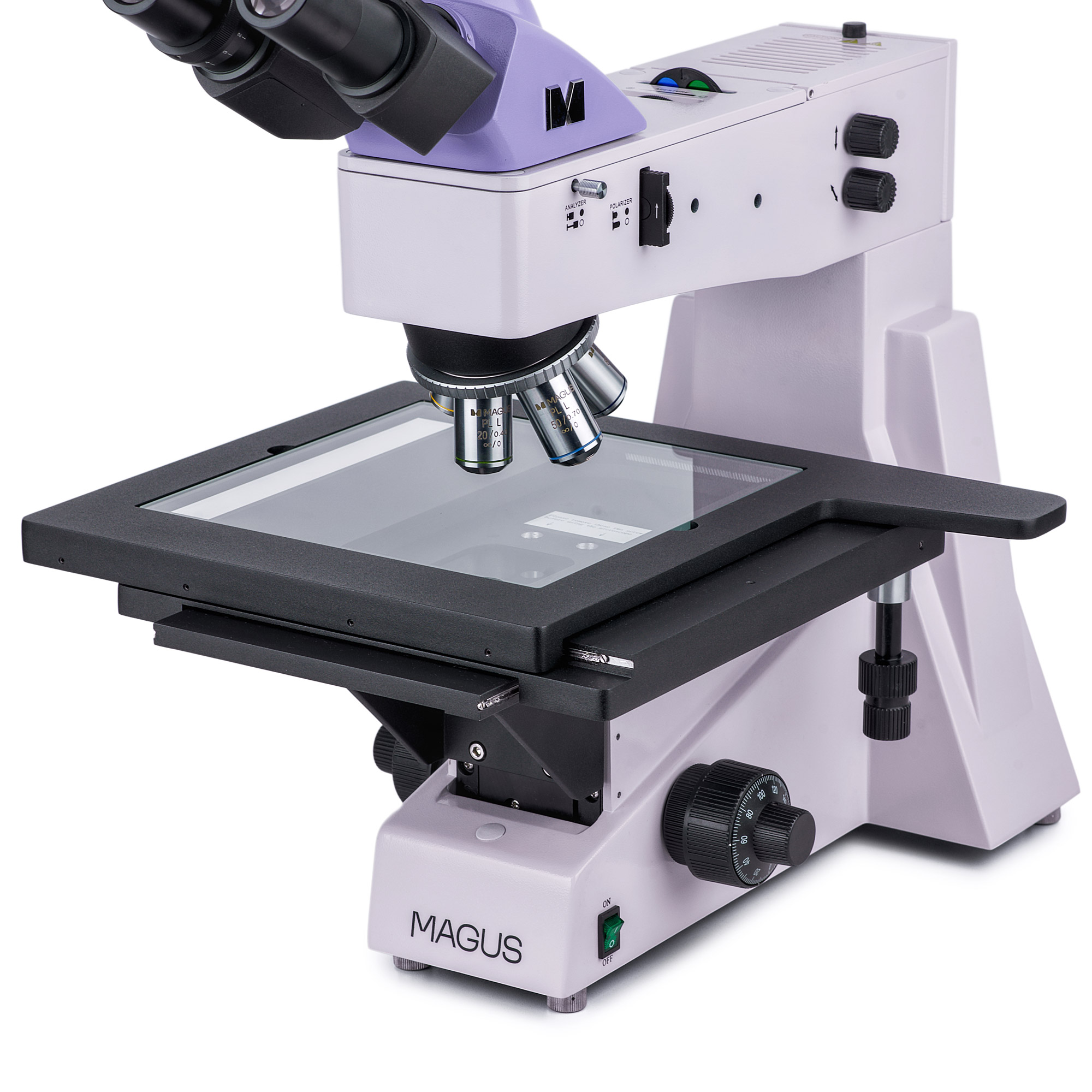

Najbardziej interesującym elementem budowy mikroskopu jest stolik o wymiarach 280×270 mm, który można przesuwać wzdłuż dwóch osi w zakresie 204 mm. Pozwala to na obserwowanie bardzo dużo preparatów oraz łatwe badanie ich powierzchni. Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone współosiowo po obu stronach mikroskopu wraz z pokrętłem blokady i pokrętłem regulacji napięcia mechanizmu zgrubnej regulacji ostrości. Uchwyty znajdują się blisko podstawy mikroskopu, dzięki czemu można swobodnie położyć dłonie na stole oraz przyjąć wygodną pozycję podczas prowadzenia obserwacji.

Akcesoria

Gama akcesoriów kompatybilnych z mikroskopem MAGUS Metal 650 obejmuje okulary, obiektywy o dużej odległości roboczej, kamery cyfrowe i preparaty kalibracyjne. Przy użyciu akcesoriów można poszerzyć możliwości mikroskopu.

Najważniejsze właściwości:

• Duży stolik o szerokim zakresie ruchów do pracy z długimi i szerokimi preparatami
• Wartość skali precyzyjnej regulacji ostrości 0,7 µm do łatwej regulacji ostrości przy dużych powiększeniach, zgrubna regulacja ostrości z pokrętłem blokady i regulacją napięcia
• Głowica trójokularowa z tubą głowicy trójokularowej i dzielnikiem wiązki
• Oświetacz światłem odbitym: mocna żarówka halogenowa 30 W z regulacją ostrości, zasilana przy użyciu zasilacza
• Urządzenie do polaryzacji, elementy oświetlacza światłem odbitym z możliwością wycentrowania, oświetlenie Köhlera, kolorowe filtry
• Szeroka gama kompatybilnych opcjonalnych akcesoriów

Zawartość zestawu:

• Podstawa z gniazdem zasilania, źródło światła odbitego, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD: 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD: 2,08 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
• Kamera cyfrowa
• Preparat kalibracyjny
