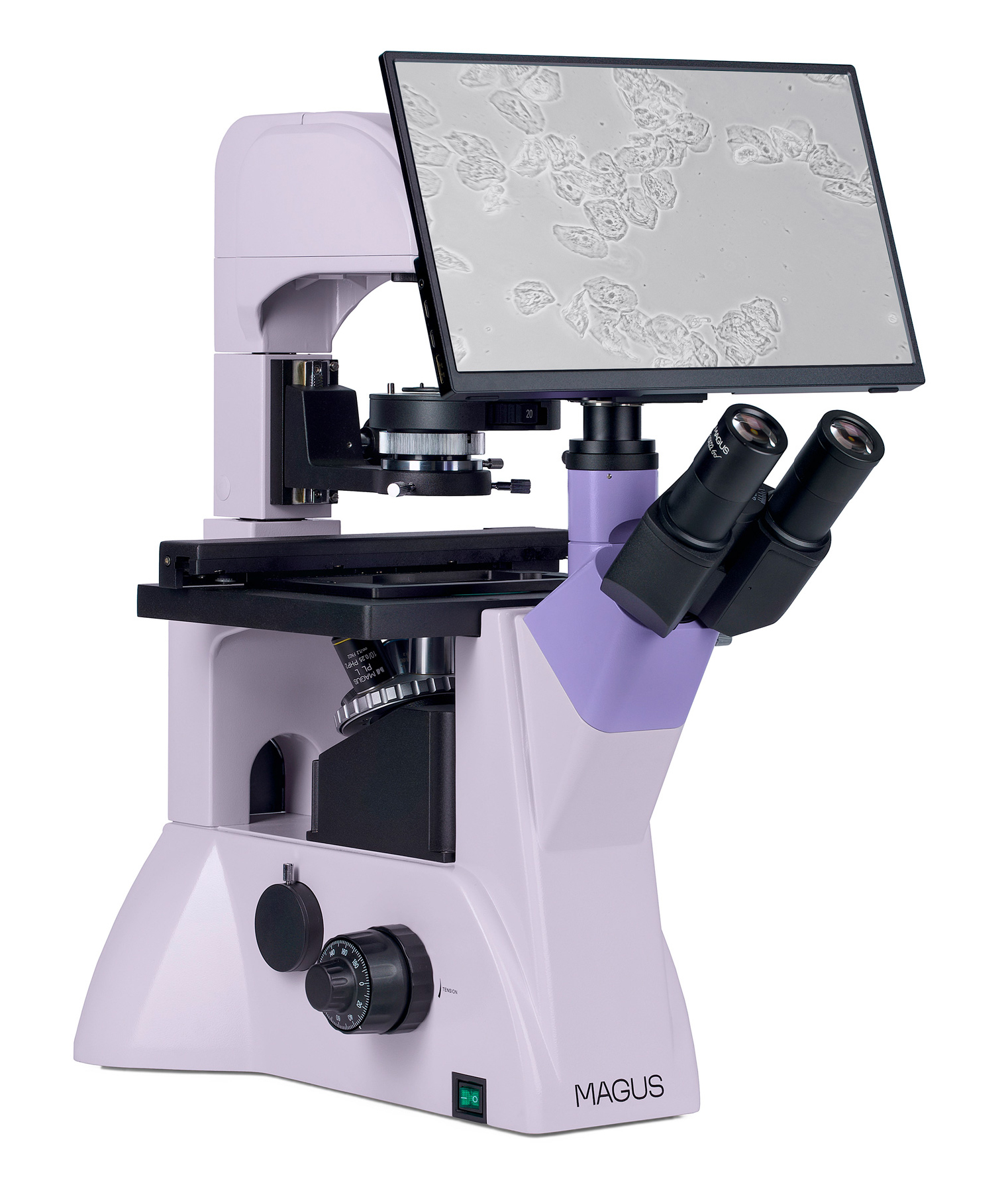

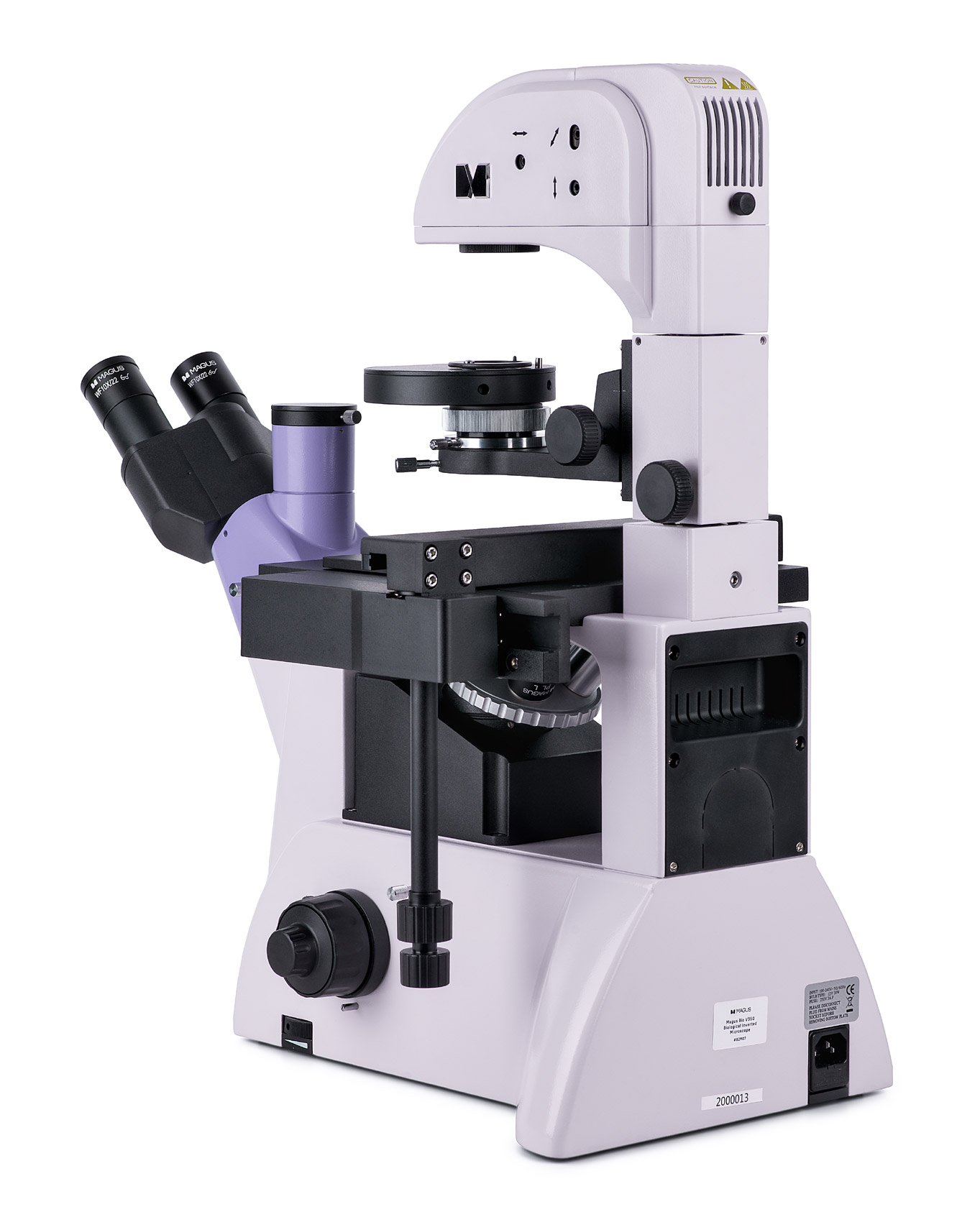

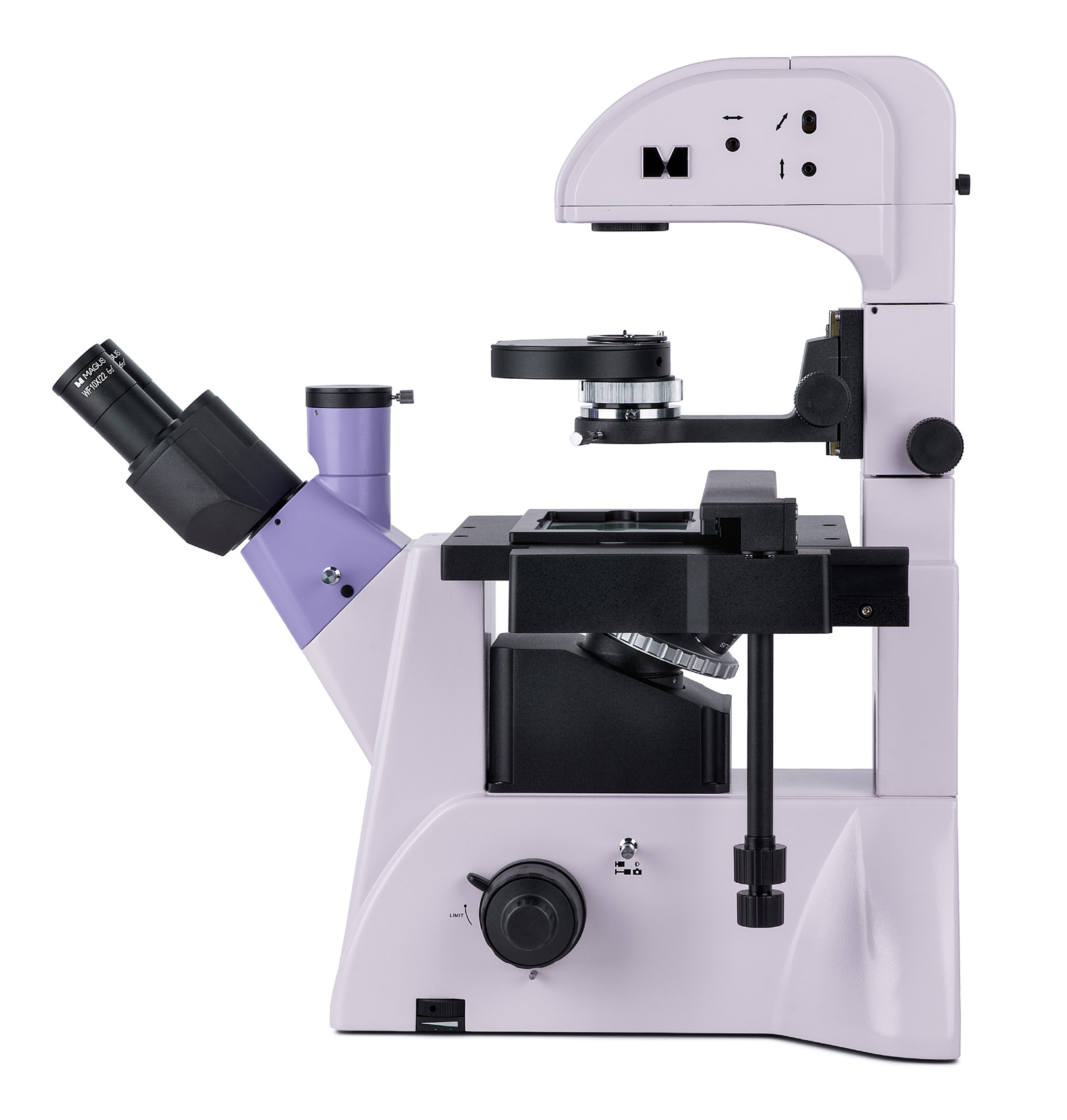

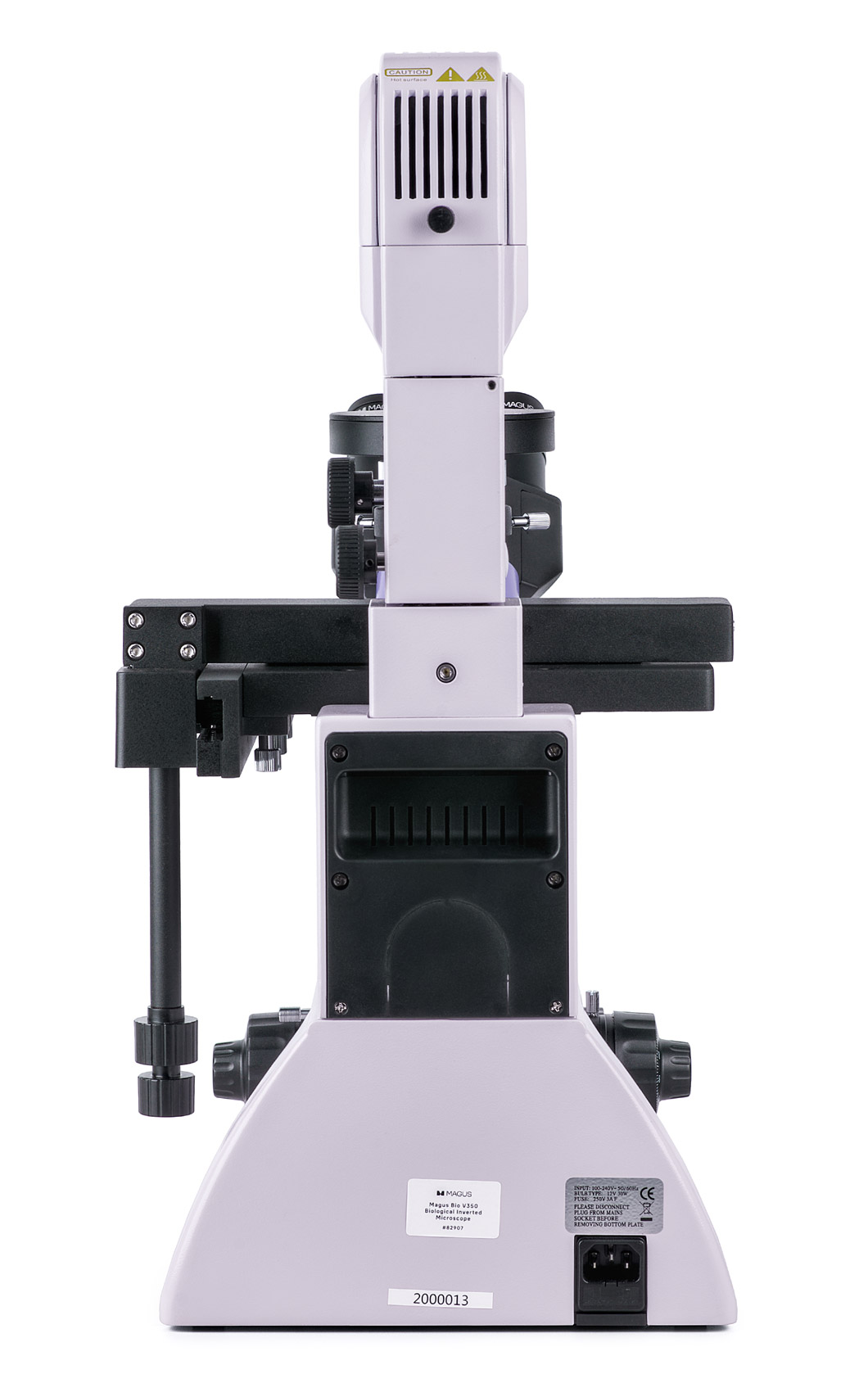

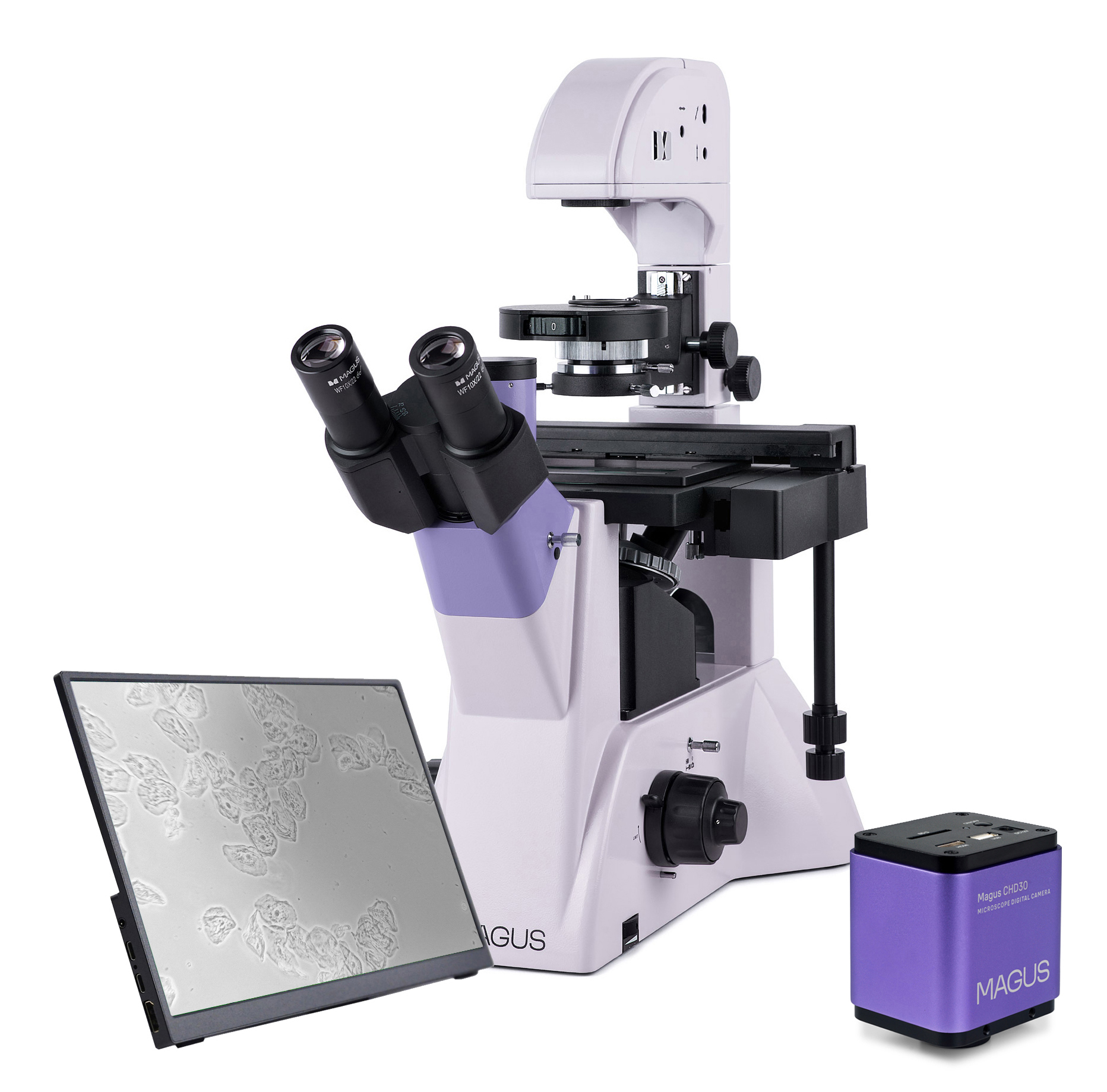

Odwrócony mikroskop biologiczny cyfrowy MAGUS Bio VD350 LCD

MAGUS Bio VD350 LCD to odwrócony mikroskop biologiczny, który służy do badania barwionych i niebarwionych preparatów w naczyniach laboratoryjnych – szalkach Petriego, kolbach, płytkach. Wysokość naczyń może wynosić 55 mm, a po przechyleniu statywu oświetlacza – do 165 mm. Grubość dna zgodnych naczyń może wynosić do 1,2 mm. Mikroskop, który wykorzystuje techniki mikroskopii jasnego pola i mikroskopii kontrastu fazowego w świetle przechodzącym, jest wyposażony w tubę głowicy trójokularowej/gniazdo boczne do montażu kamery cyfrowej i monitora. Jest on używany do rutynowych prac laboratoryjnych i badawczych, a także do nauczania.

Kamera cyfrowa

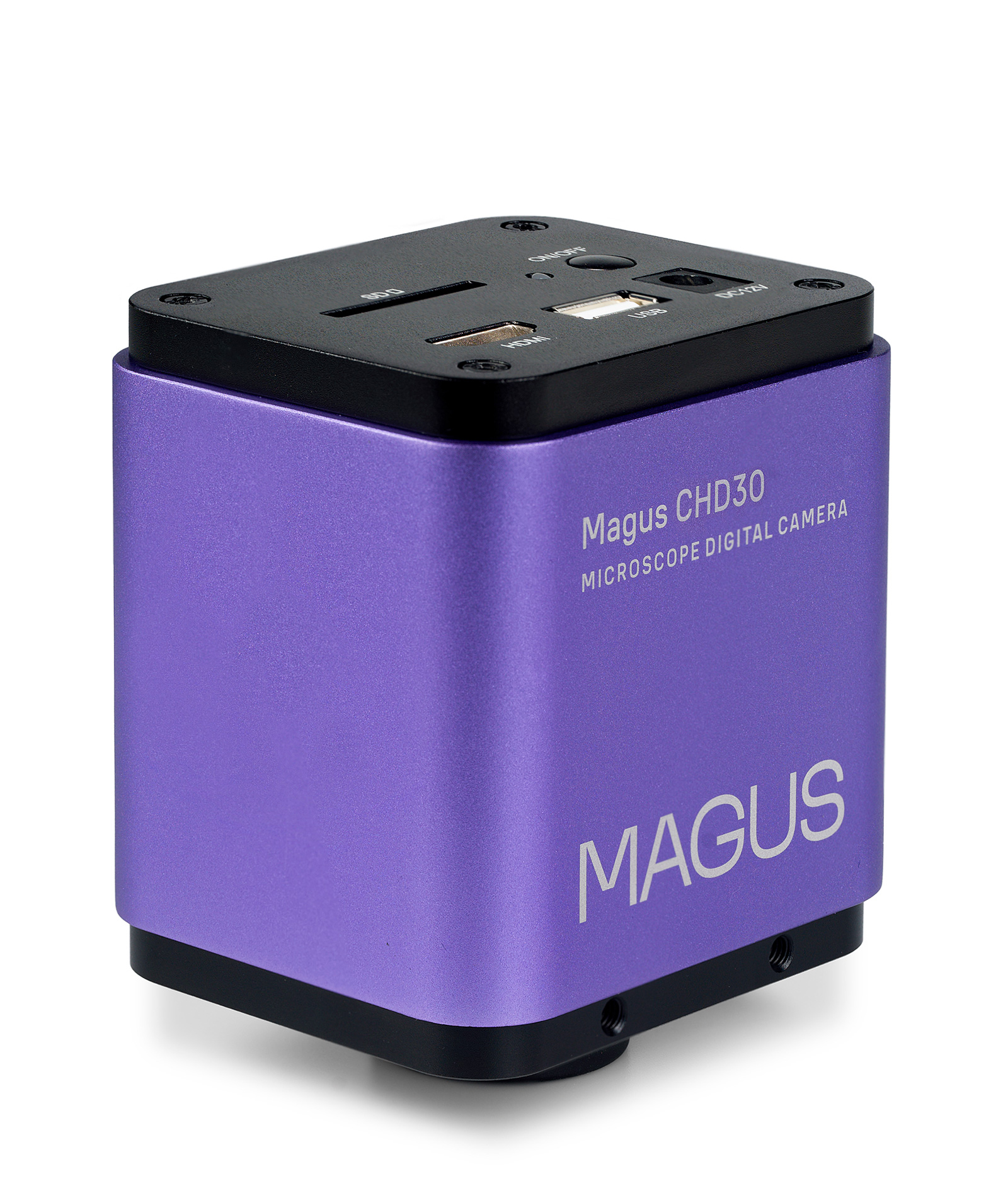

Kamera cyfrowa MAGUS CHD30 ma matrycę 2 MP i zapewnia realistyczne obrazy w jakości Full HD i rozdzielczości 1920×1080 pikseli. Kamera charakteryzuje się wysoką światłoczułością, funkcją autofokusa i nadaje się do obserwacji techniką fluorescencyjną.

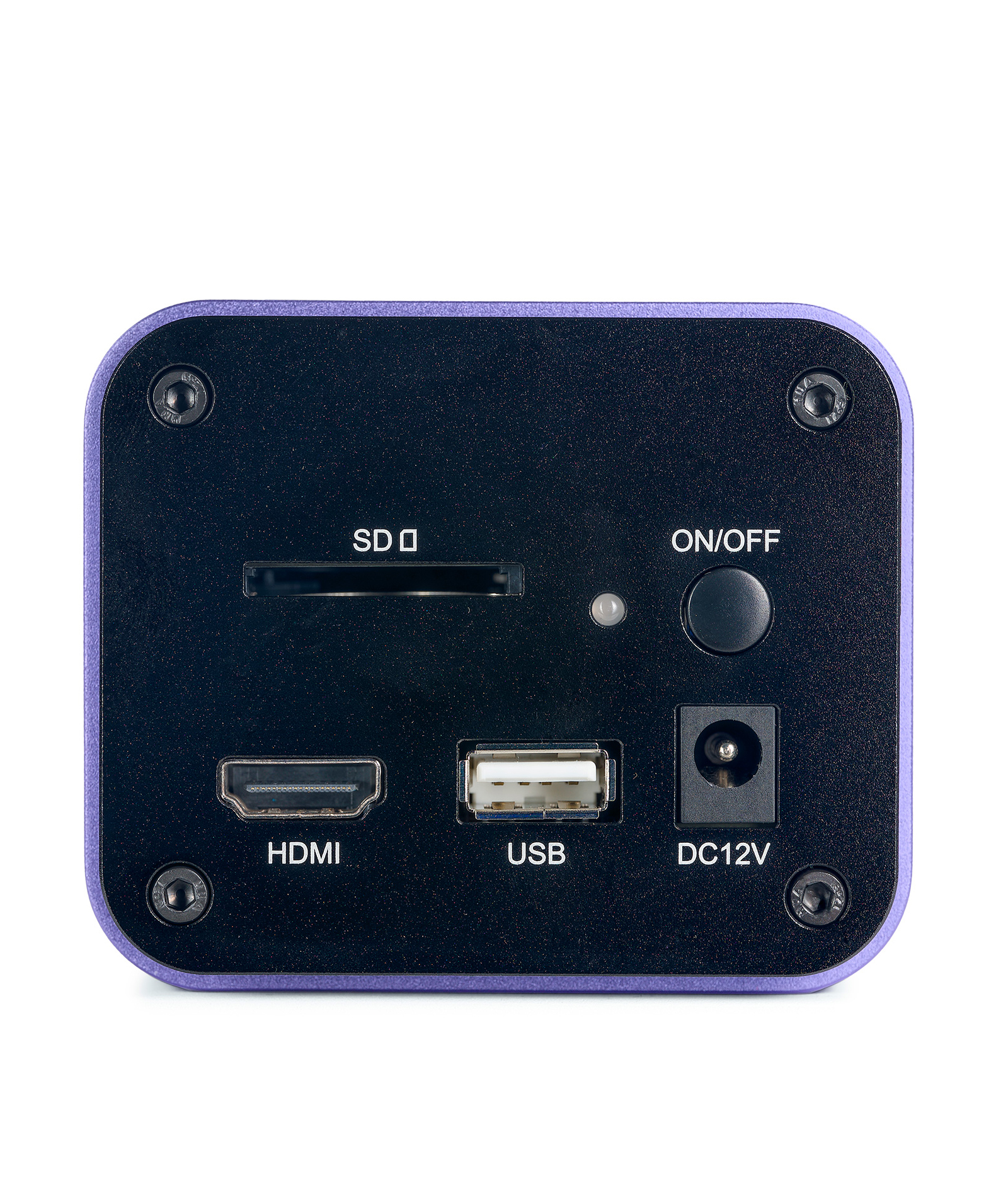

Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Urządzenie można podłączyć do komputera przez Wi-Fi.
Wideo jest nagrywane z prędkością 60 kl./s lub 25 kl./s w zależności od wyjścia wideo.
Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

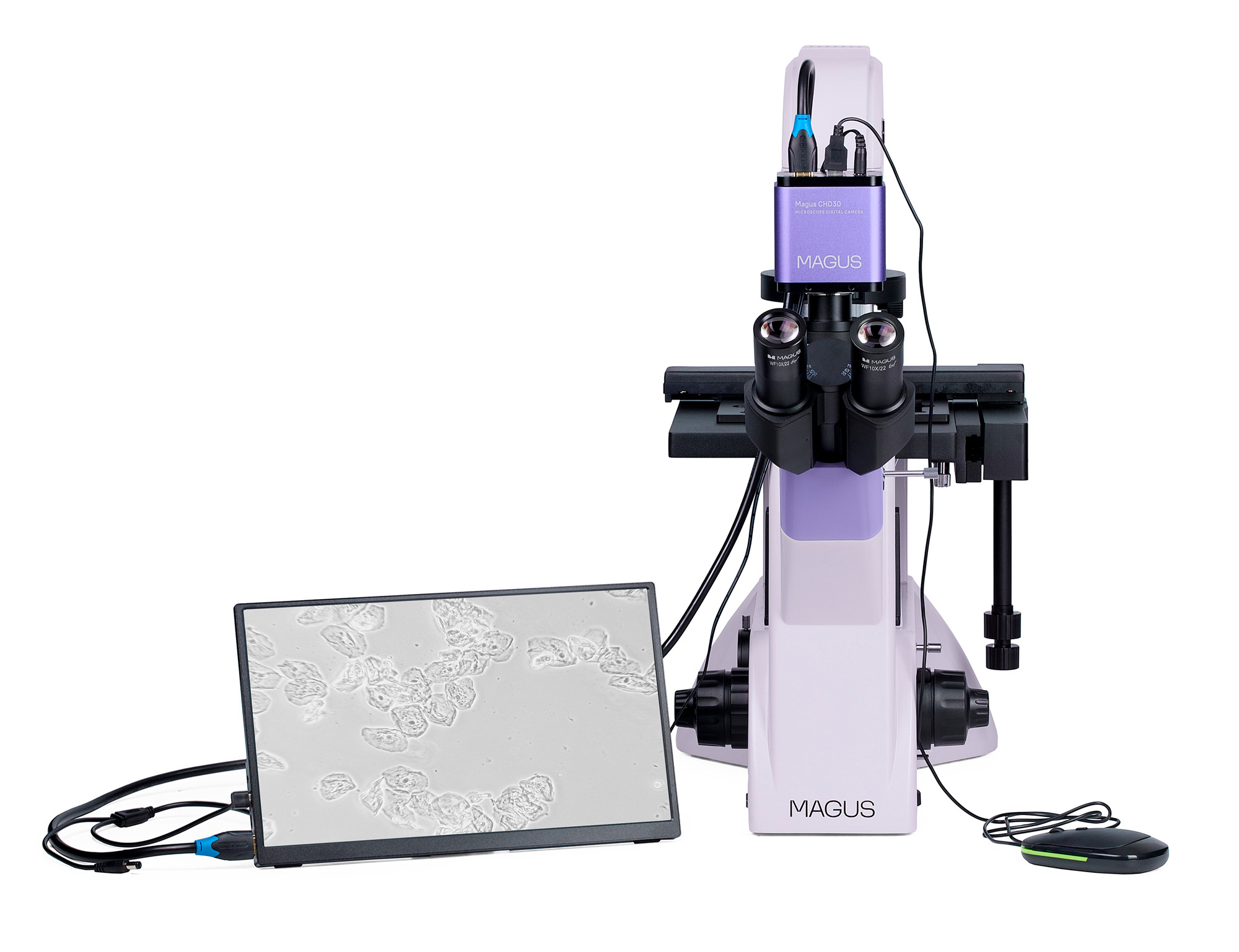

Monitory MAGUS MCD współpracują z kamerami MAGUS CHD, tworząc kompletny system obrazowania przeznaczony do mikroskopów MAGUS.

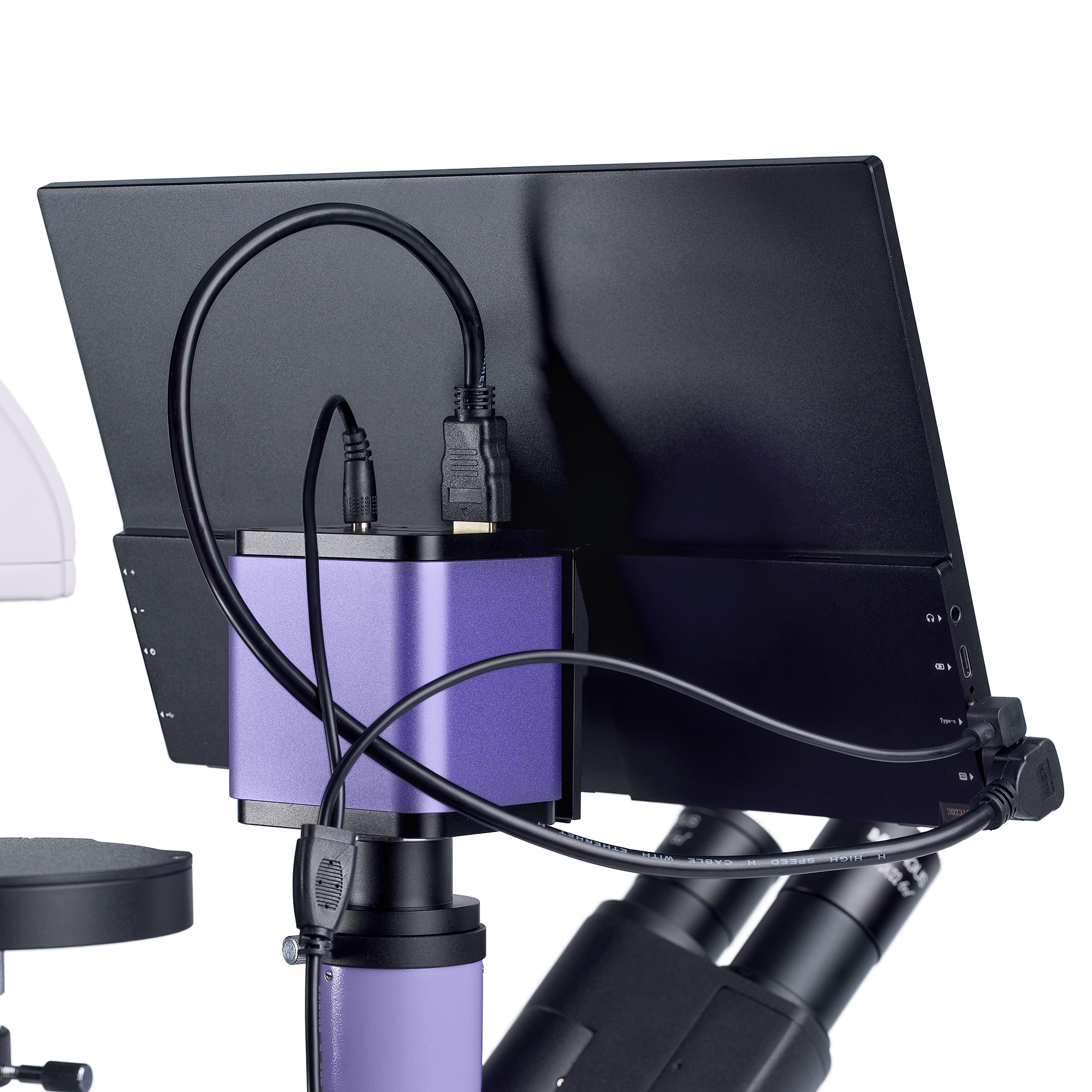

Połączenie z kamerą odbywa za pośrednictwem interfejsu HDMI. Monitor wyświetla obrazy w czasie rzeczywistym. Jego ekran LCD z matrycą IPS wyróżnia się szerokim kątem wyświetlania, wysoką jasnością i dobrym kontrastem. Obraz nie ulega zniekształceniu nawet wtedy, gdy ogląda się go pod dużym kątem. Rozmiar ekranu to 13,3”.

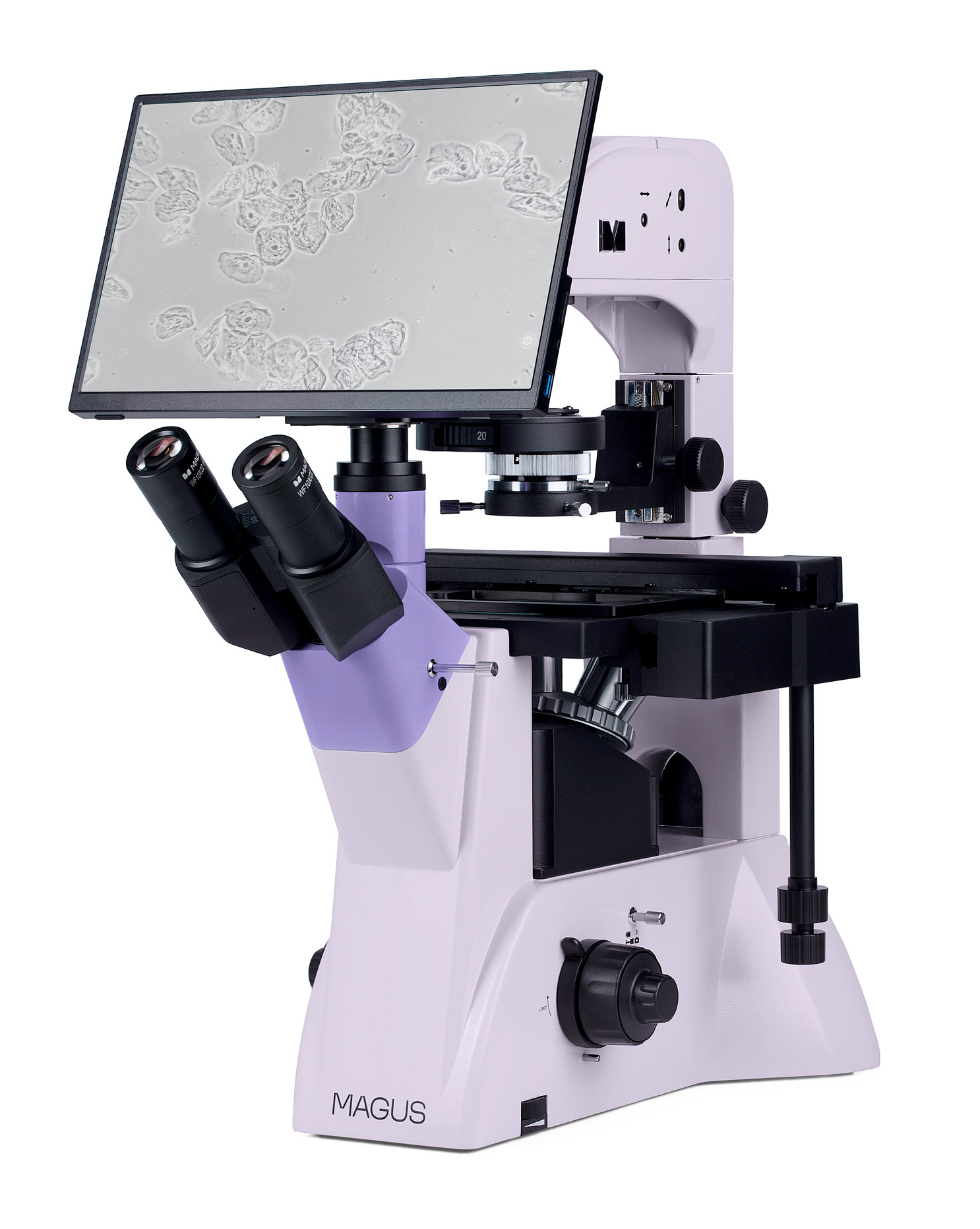

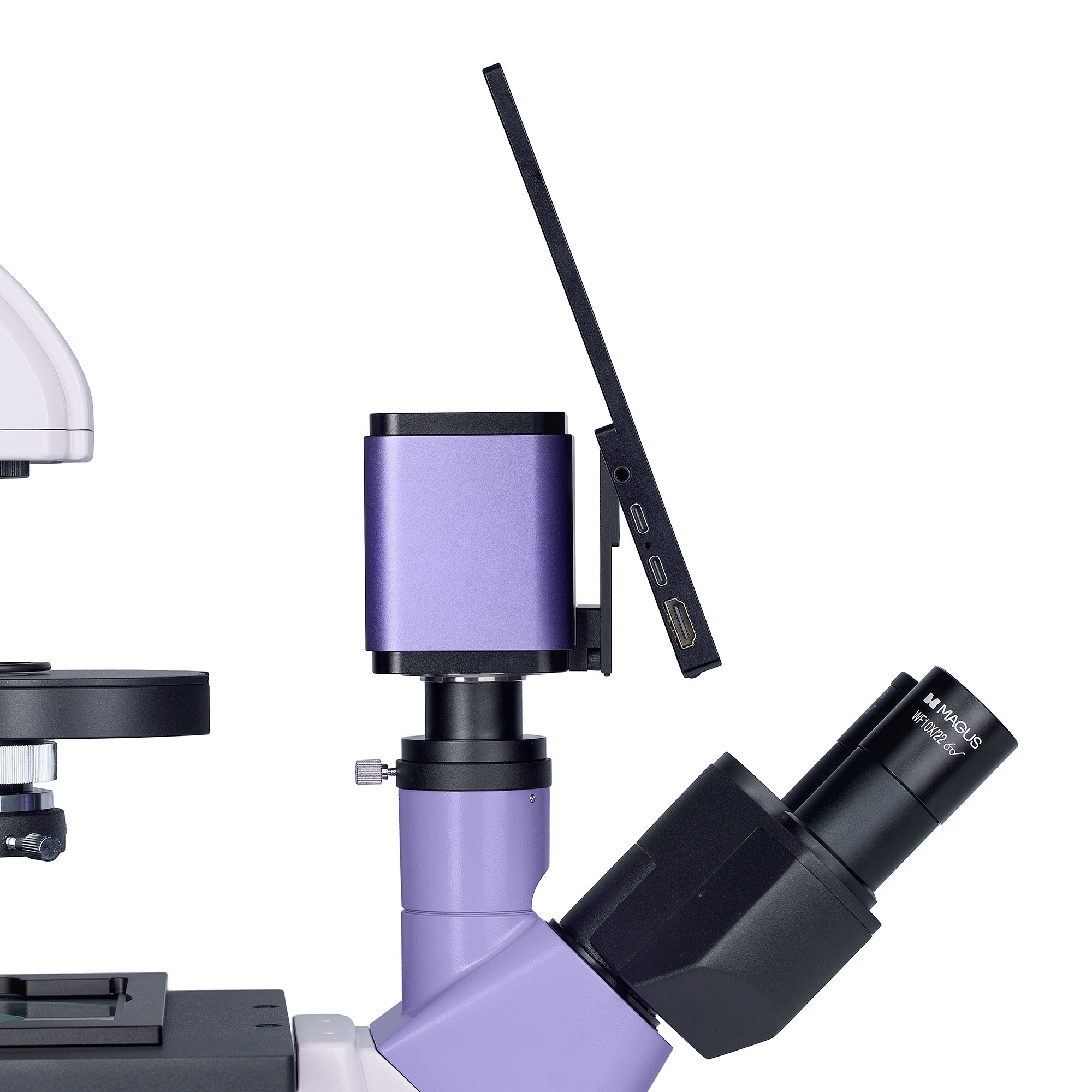

Monitor można ustawić na płaskiej powierzchni, używając składanej podstawki, lub zamocować bezpośrednio do kamery lub na statywie.

Układ optyczny

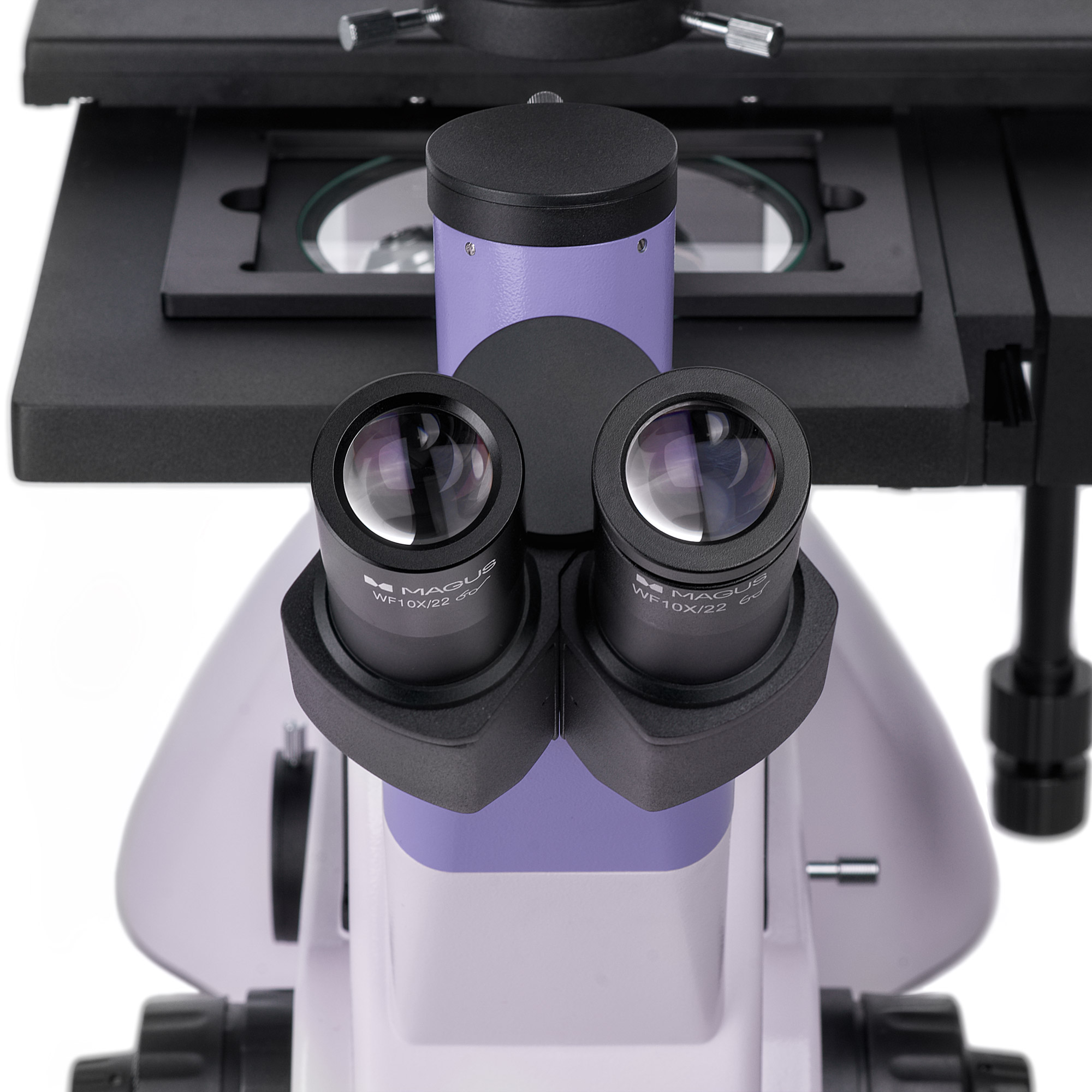

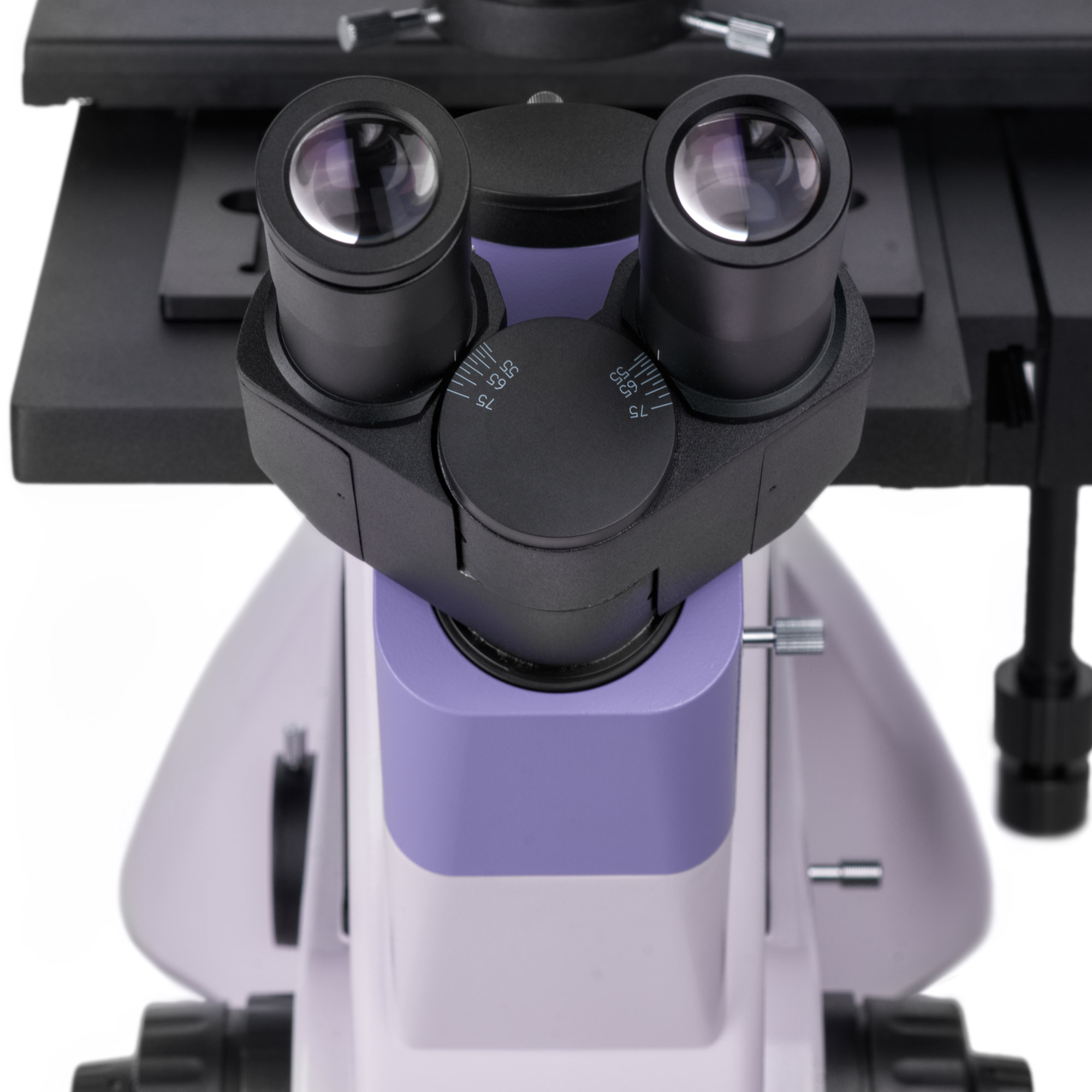

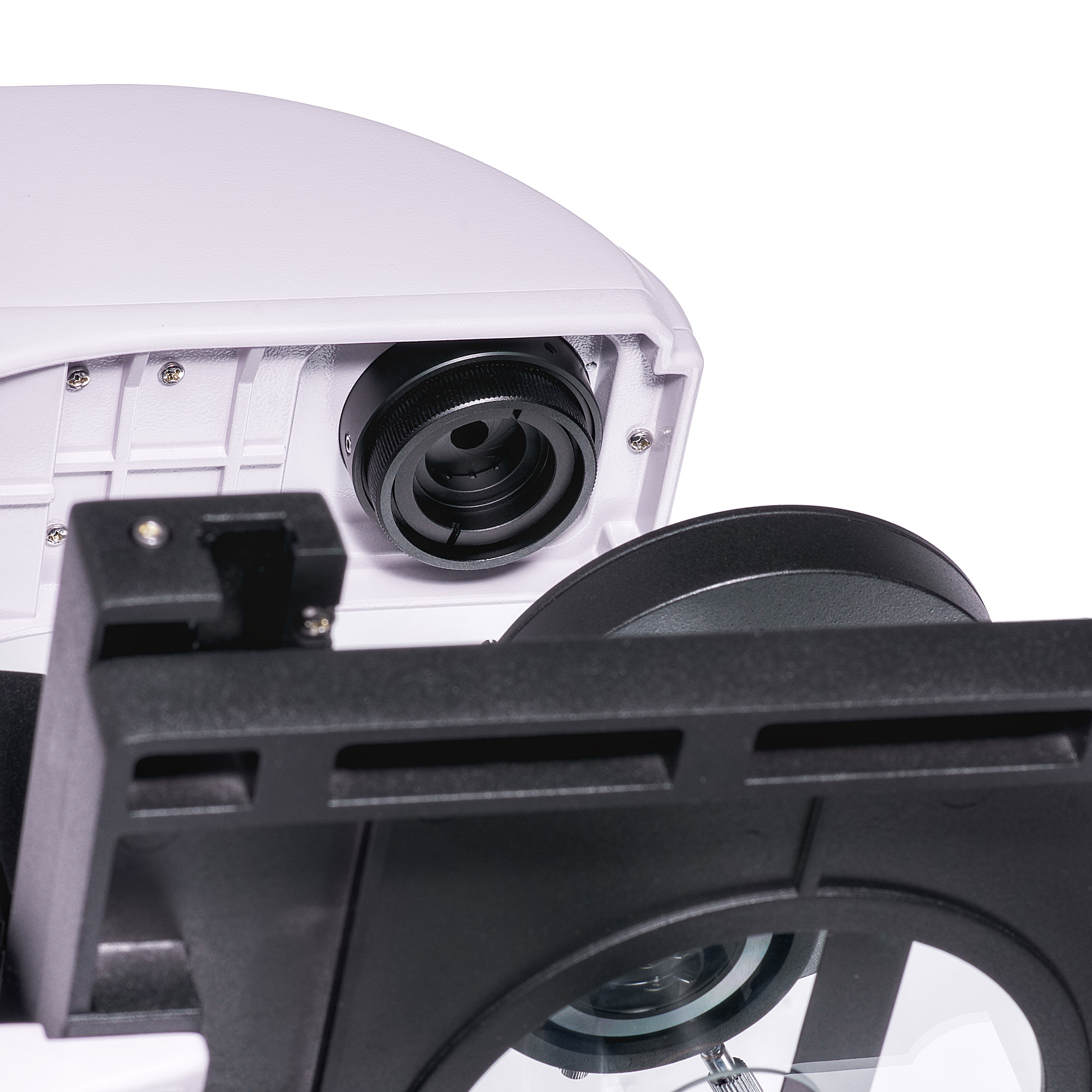

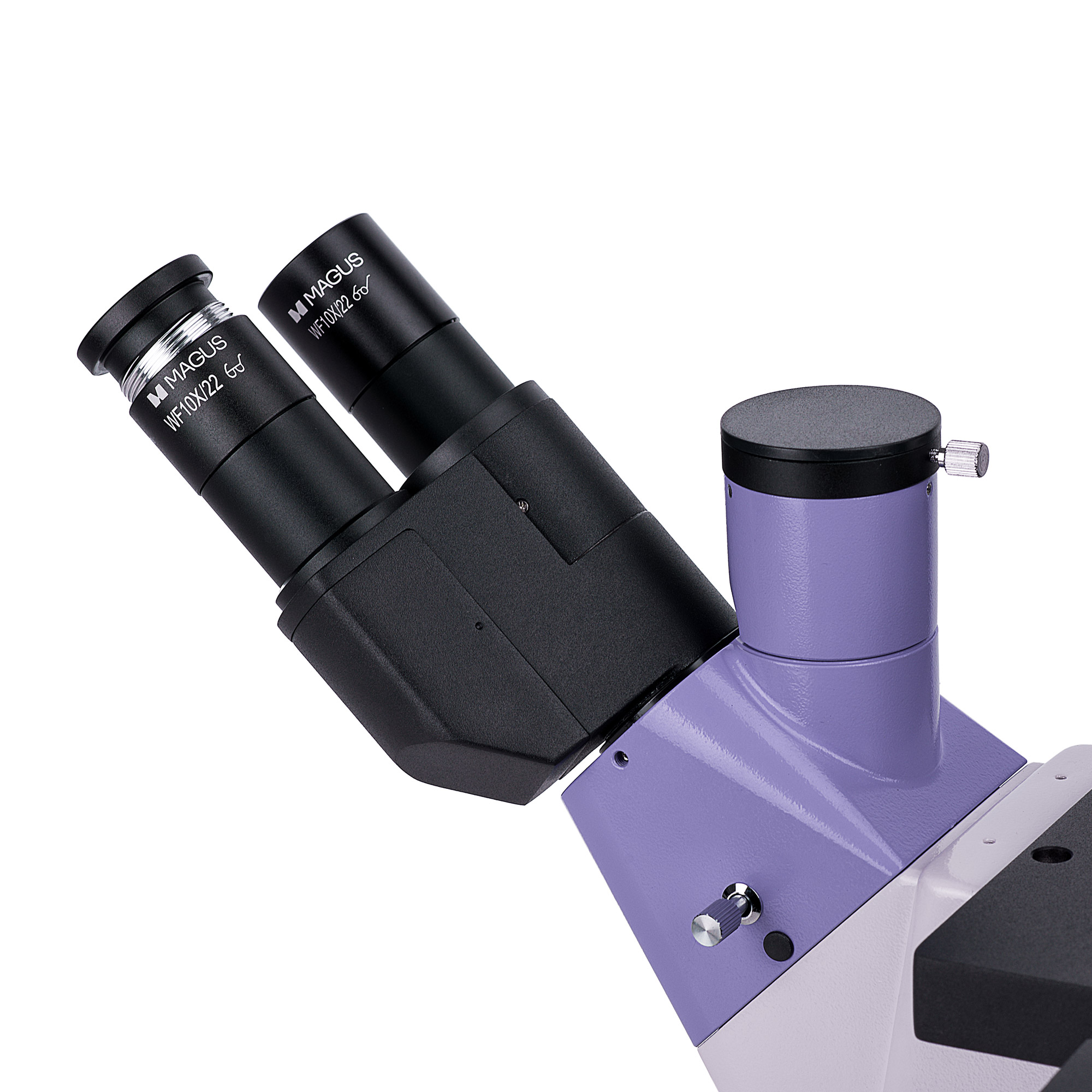

Podczas montażu mikroskopu można wybrać pozycję głowicy trójokularowej: Można ją obracać o 180°, aby dostosować wysokość źrenicy wyjściowej. Pionowa tuba służy do mocowania monitora, a gniazdo boczne na korpusie mikroskopu służy do mocowania kamery cyfrowej. Wiązka jest dzielona na korpusie w stosunku 100/0 lub 0/100, a także na tubie głowicy trójokularowej 50/50 (gdy jest otwarta) lub 100/0 (gdy jest zamknięta).

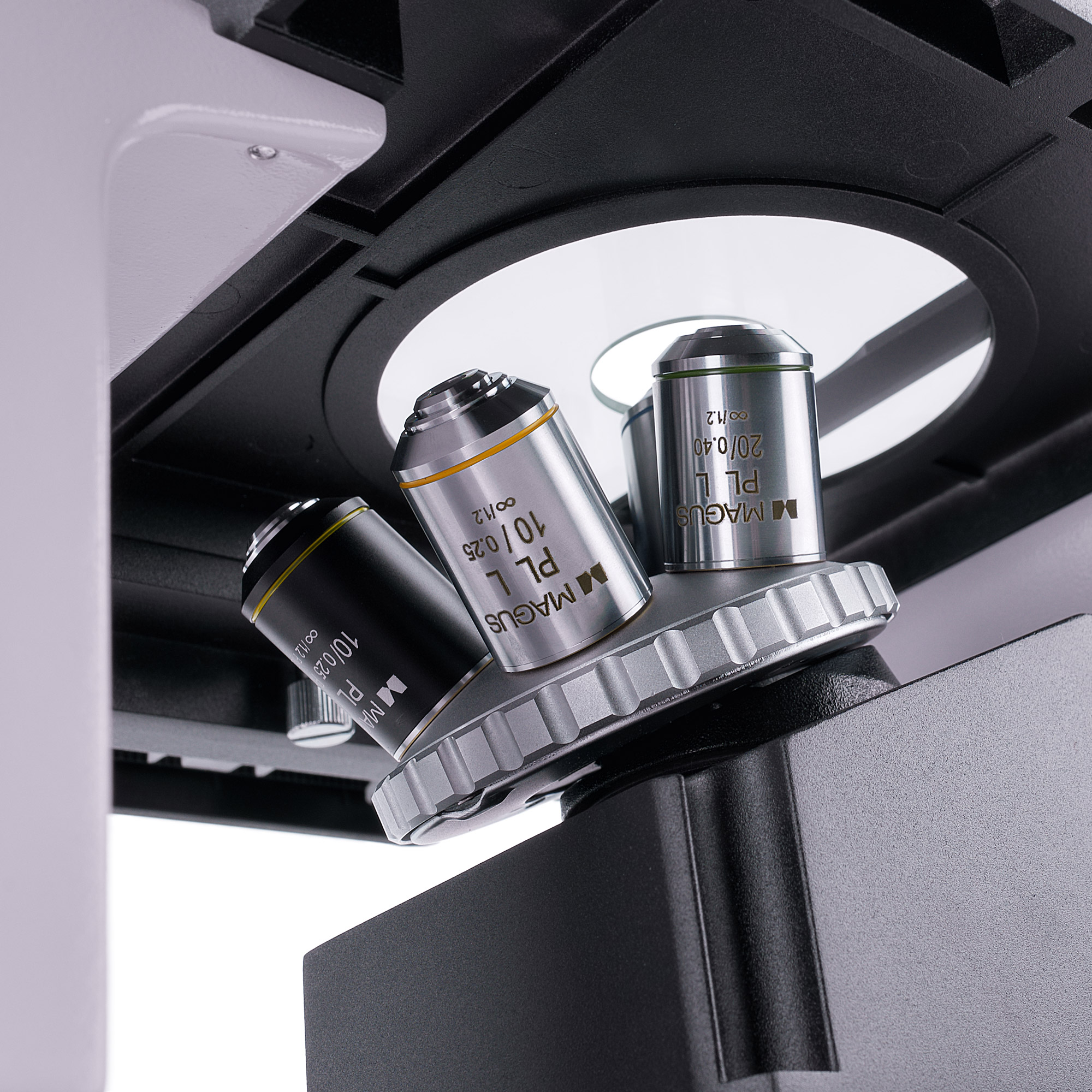

Zestaw zawiera cztery obiektyw planarno-achromatyczne z korekcją do nieskończoności, z których jeden jest obiektywem fazowym. Po zainstalowaniu czterech z nich w misce rewolwerowej, jedno gniazdo pozostaje wolne na dodatkowy obiektyw.

Oświetlenie

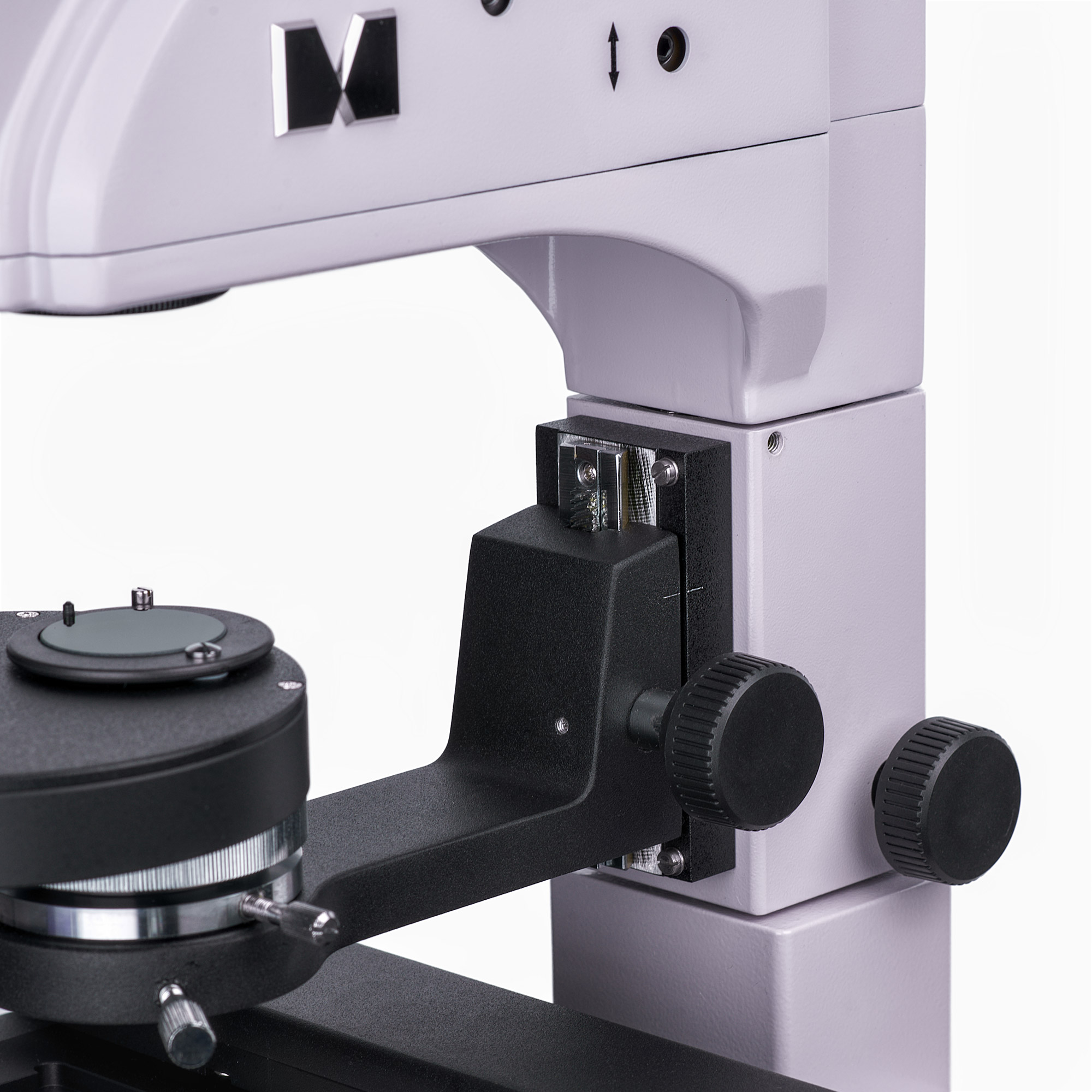

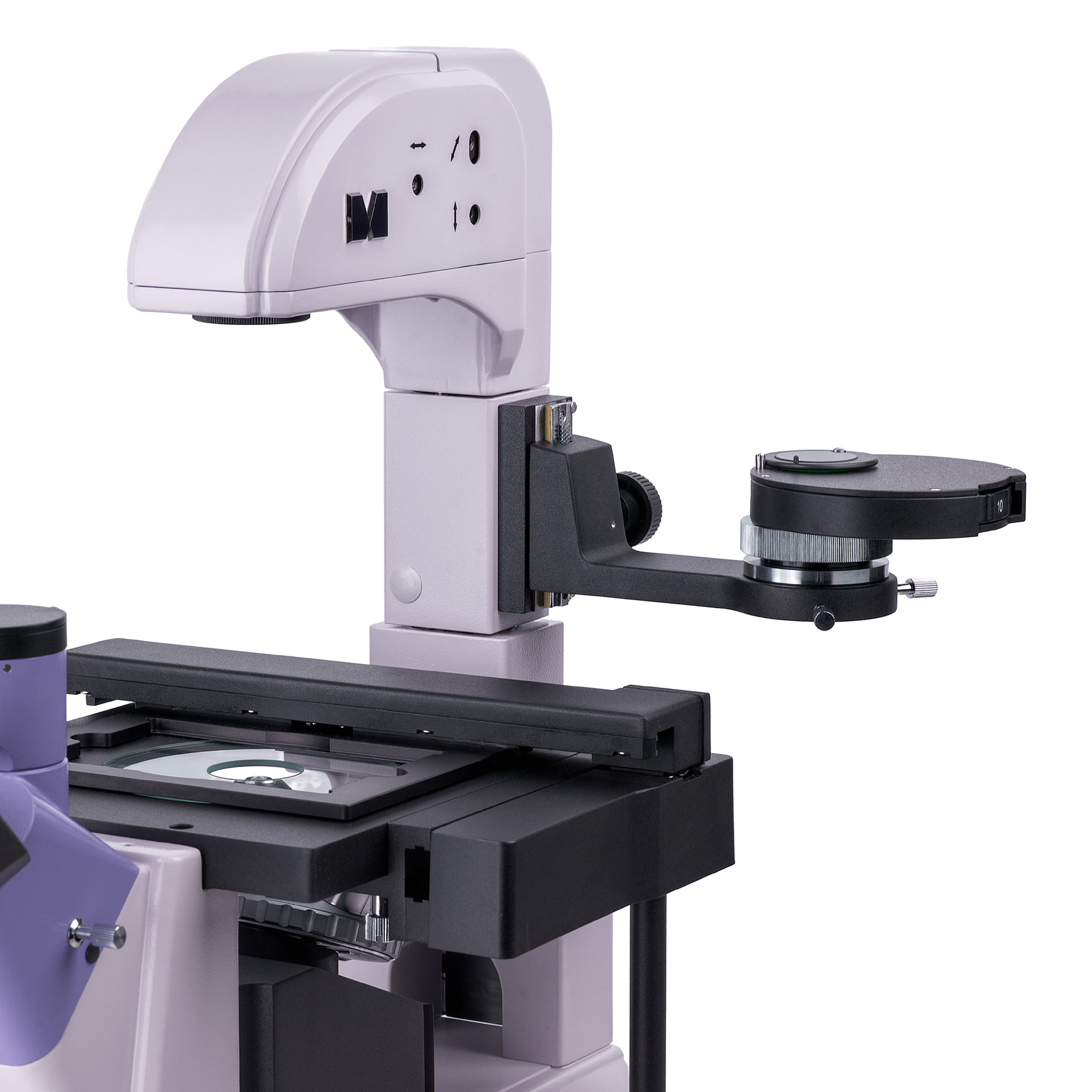

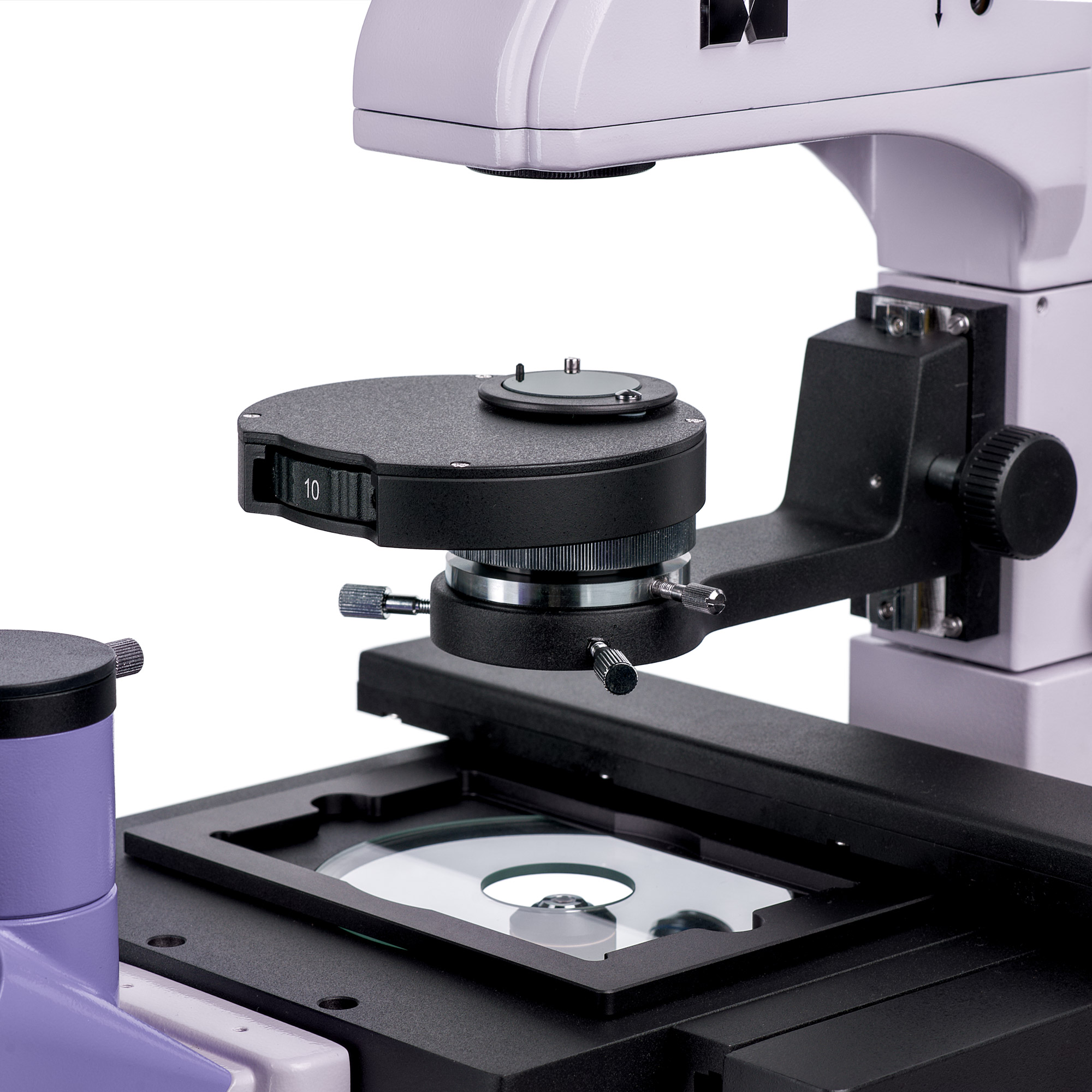

Kondensor kontrastu fazowego umożliwia łatwe i wygodne przełączanie między technikami obserwacji mikroskopowych. Dostępne są cztery pozycje robocze: wolna przysłona do techniki jasnego pola, a także przysłony 10x, 20x i 40x do kontrastu fazowego przy użyciu obiektywu o odpowiednim powiększeniu.

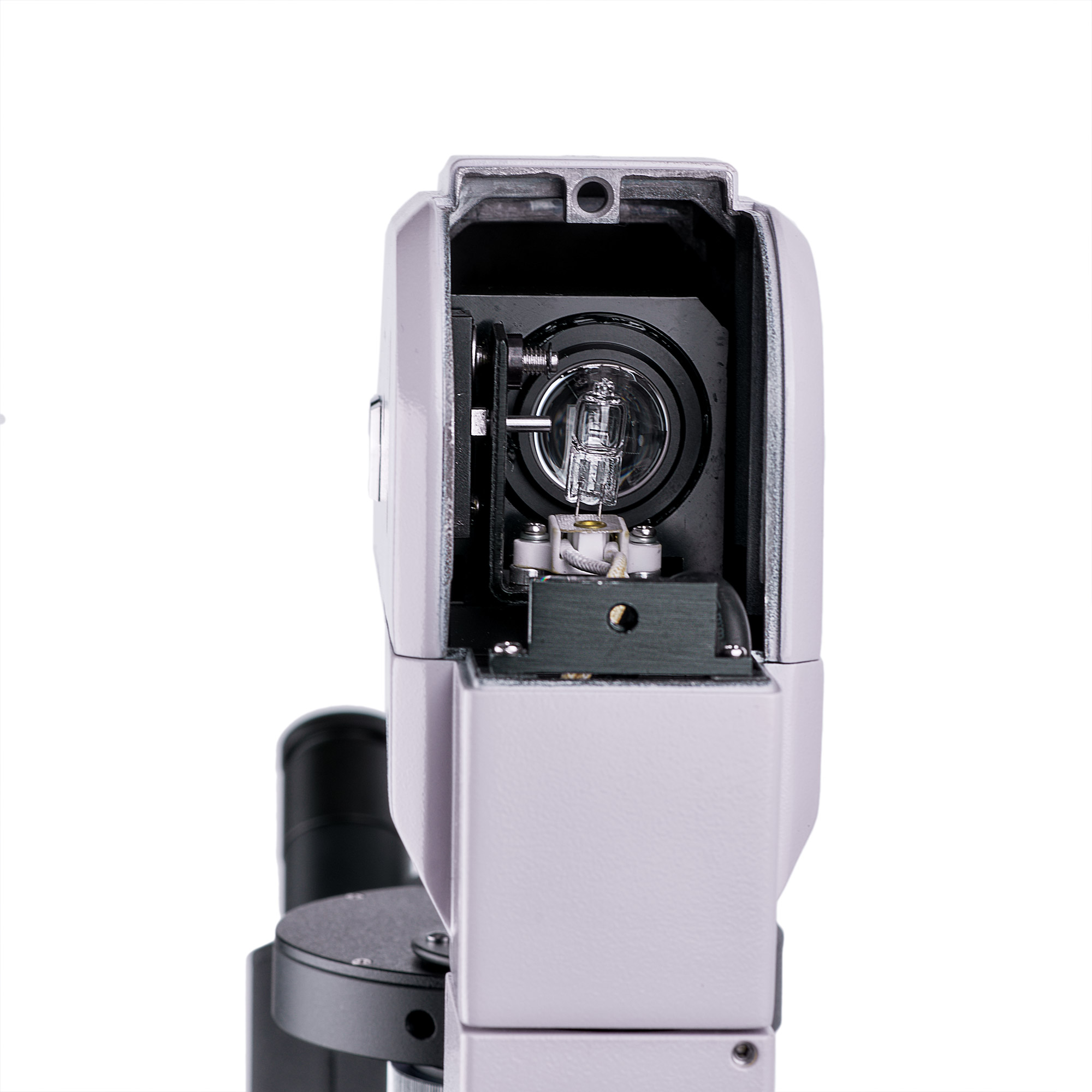

Źródłem światła jest żarówka halogenowa o mocy 30 W, która emituje światło o temperaturze barwowej umożliwiającej komfortową pracę. Lampa ma regulację jasności i jest zasilana prądem zmiennym. System oświetlenia umożliwia zastosowanie oświetlenia Köhlera w celu poprawy jakości obrazu.

Stolik i mechanizm regulacji ostrości

Zestaw zawiera cztery uchwyty do preparatów. Można je przesuwać wzdłuż osi X i Y za pomocą mechanicznego mocowania, a sam stolik pozostaje nieruchomy. Uchwyty są przeznaczone do naczyń laboratoryjnych o różnych rozmiarach.

Mechanizm ustawiania ostrości działa płynnie. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Wartość skali precyzyjnej regulacji ostrości: 2 μm. Pokrętła są umieszczone na podstawie mikroskopu, dzięki czemu podczas pracy można trzymać ręce w bardziej zrelaksowanej pozycji.

Akcesoria

Dostępne są dodatkowe okulary, obiektywy fazowe, kamery cyfrowe i preparaty kalibracyjne, które umożliwiają pełne wykorzystanie możliwości mikroskopu.

Najważniejsze właściwości mikroskopu:

• Do obserwacji preparatów w naczyniach laboratoryjnych o wysokości do 55 mm i grubości dna do 1,2 mm
• Po przechyleniu podstawy oświetlacza można używać naczyń o wysokości do 165 mm
• Techniki obserwacji mikroskopowej jasnego pola i kontrastu fazowego; kondensor kontrastu fazowego z przysłoną polową
• Stolik z 4 uchwytami do preparatów o różnych rozmiarach; mechaniczne mocowanie do przesuwania preparatu w dwóch płaszczyznach poziomych
• Głowicę mikroskopu można obracać o 180°
• Dwie opcje montażu kamery i monitora: w tubie pionowej i na korpusie mikroskopu
• Źródło światła przechodzącego – lampa halogenowa o mocy 30 W zasilana prądem zmiennym
• Szeroki asortyment dodatkowych akcesoriów

Najważniejsze właściwości kamery:

• Kamera działa autonomicznie bez konieczności łączenia z komputerem za pośrednictwem interfejsu HDMI. Można podłączyć ją do PC poprzez interfejs USB 2.0
• Autofokus w trybie HDMI ułatwia regulację ostrości obrazu
• Rozdzielczość kamery wynosi 1920×1080 pikseli – to idealny wybór do wyświetlania obrazów na monitorze Full HD
• 60 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• 25 kl./s przez Wi-Fi – wystarczające do regulacji ostrości i przetwarzania obrazu przy użyciu oprogramowania

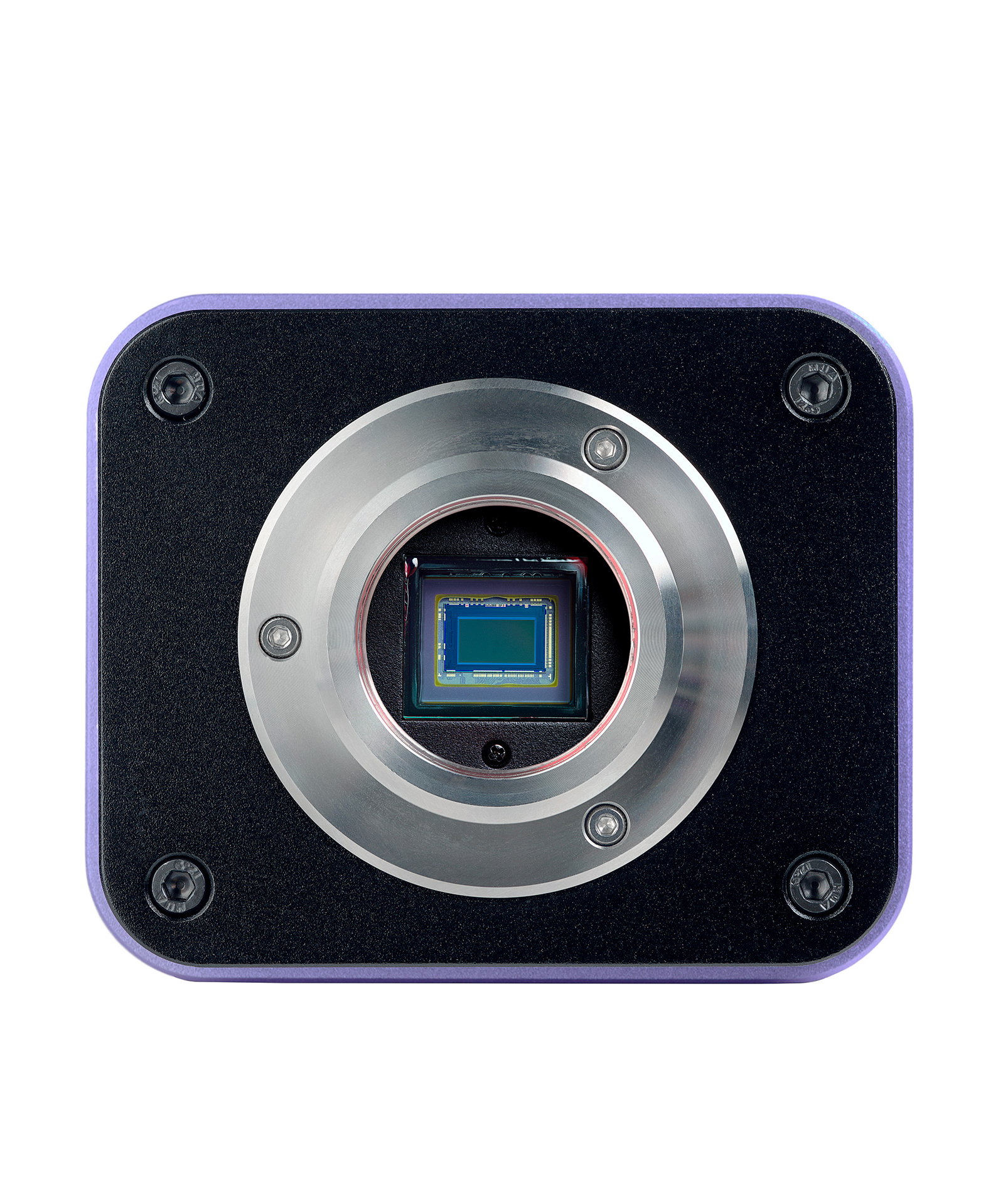

• Kolorowa matryca CMOS SONY – niski poziom szumów i wysoka światłoczułość
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

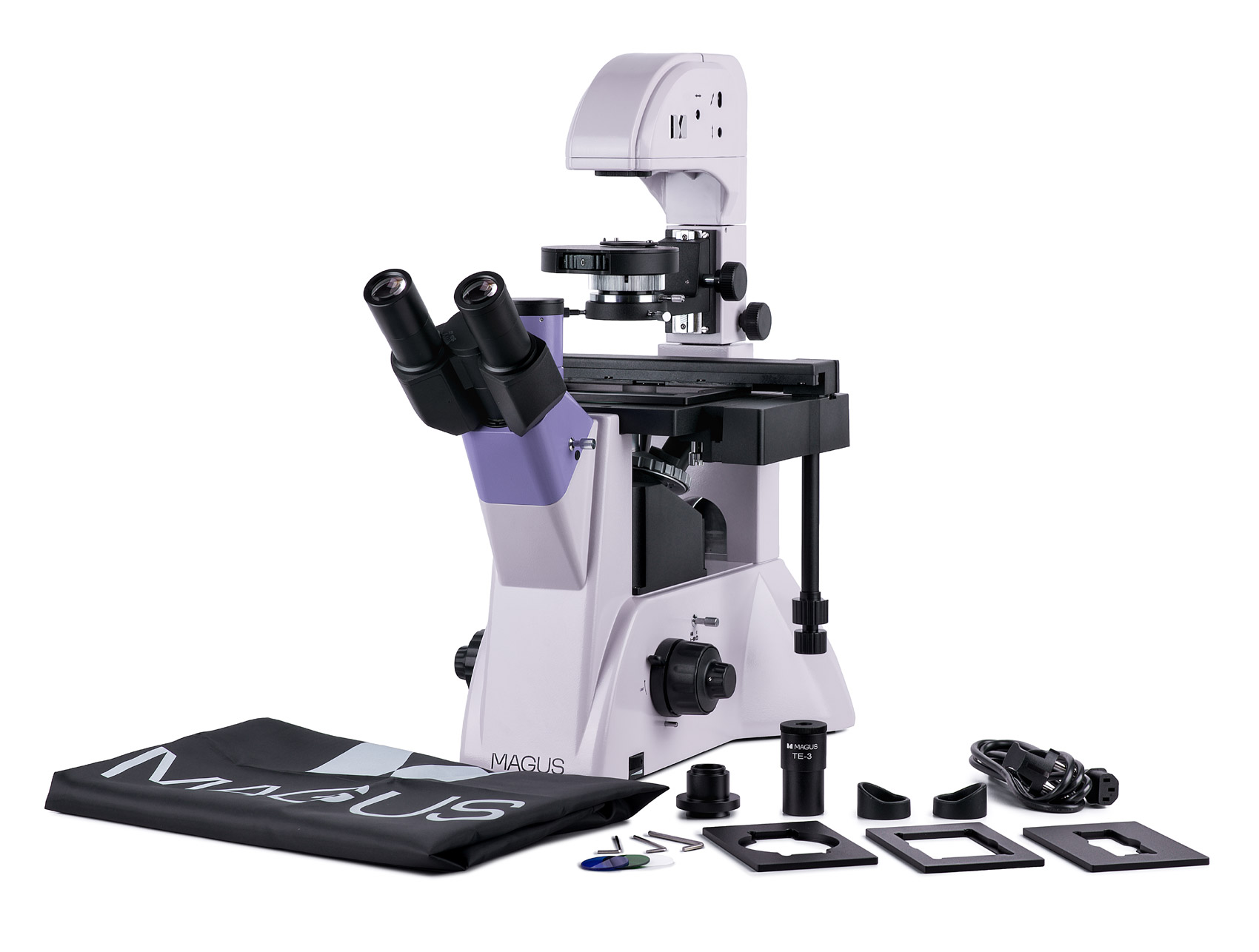

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD30 (kamera cyfrowa, przewod HDMI (1,5 m), mysz USB, karta pamieci SD 32 GB, sdapter Wi-Fi USB, xasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
• Monitor LCD MAGUS MCD20
• Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, mocowanie kondensora, miska rewolwerowa i tuba głowicy trójokularowej
• Kondensor kontrastowo-fazowy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PHP2 10x/0,25 fazowy WD 4,27 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 4,27 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20x/0,40 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,60 WD 3,5 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Muszla oczna (2 szt.)
• Teleskop centrujący
• Okrągła płytka stolika
• Mechaniczne mocowanie do poruszania preparatem
• Uchwyt do preparatów (4 szt.)
• Adapter z mocowaniem typu C
• Filtr kolorowyPrzewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 21 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PHP2 20x/0,40 fazowy WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PHP2 40x/0,60 fazowy WD 3,5 mm
• Preparat kalibracyjny
