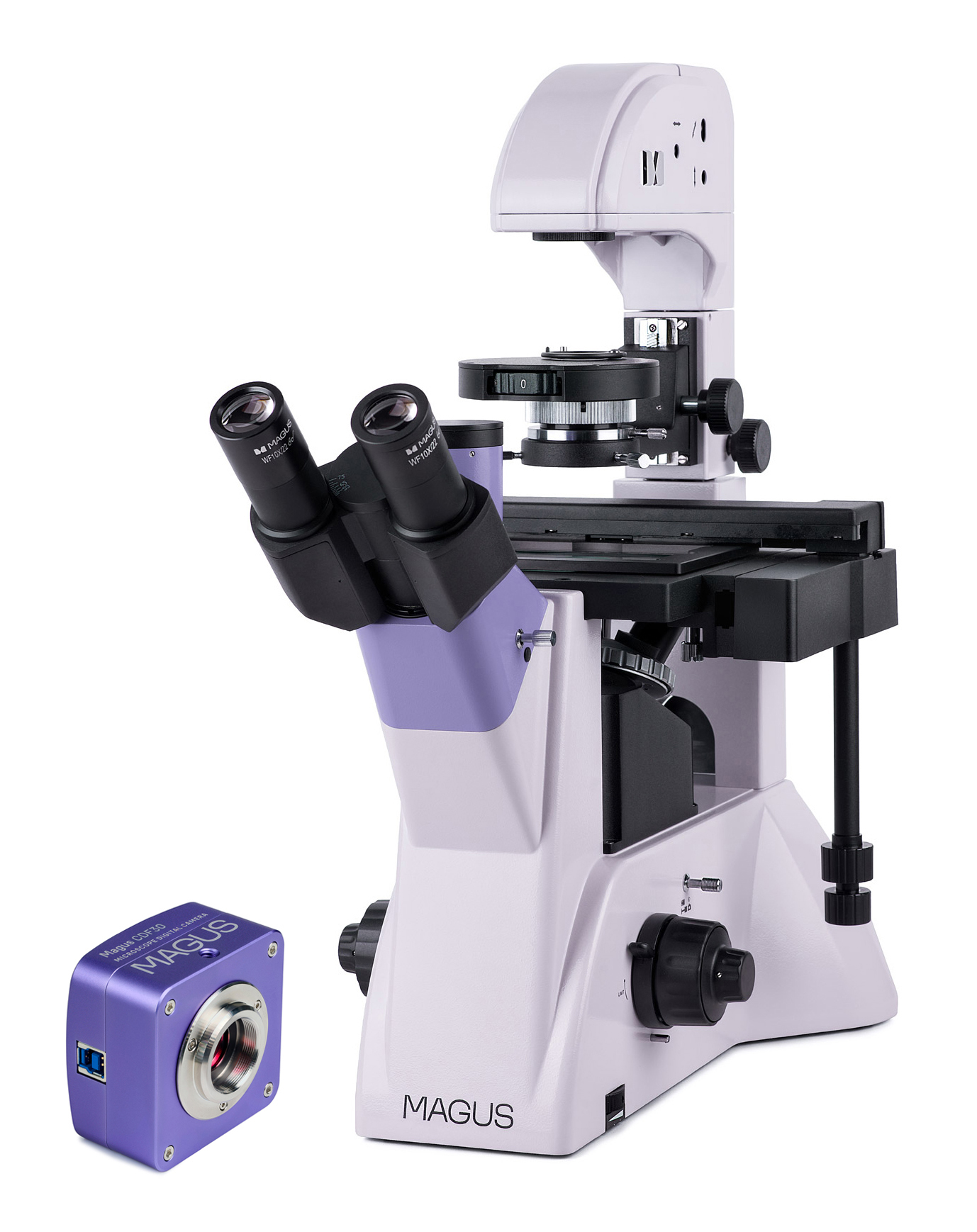

Odwrócony mikroskop biologiczny сyfrowy MAGUS Bio VD350

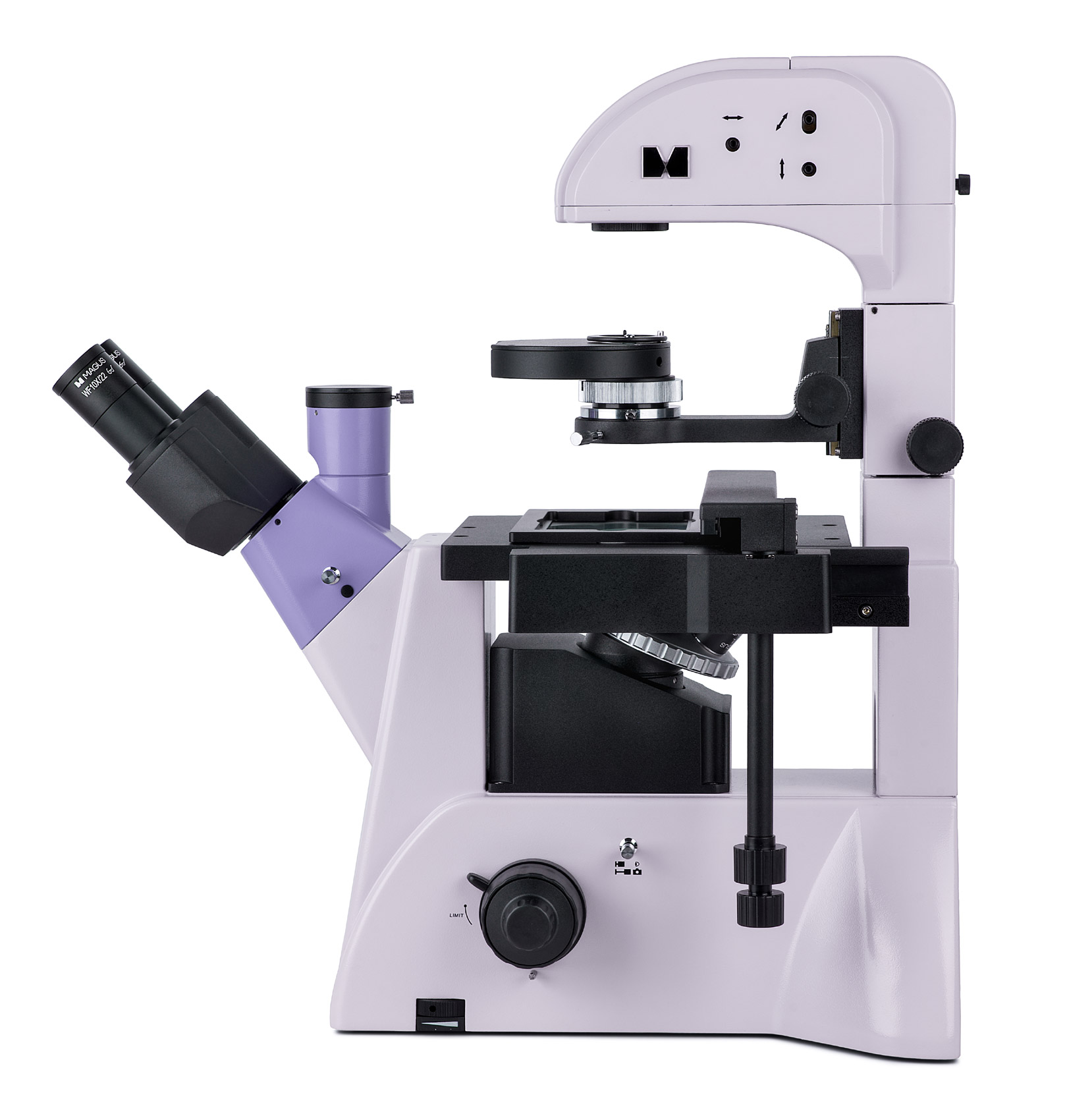

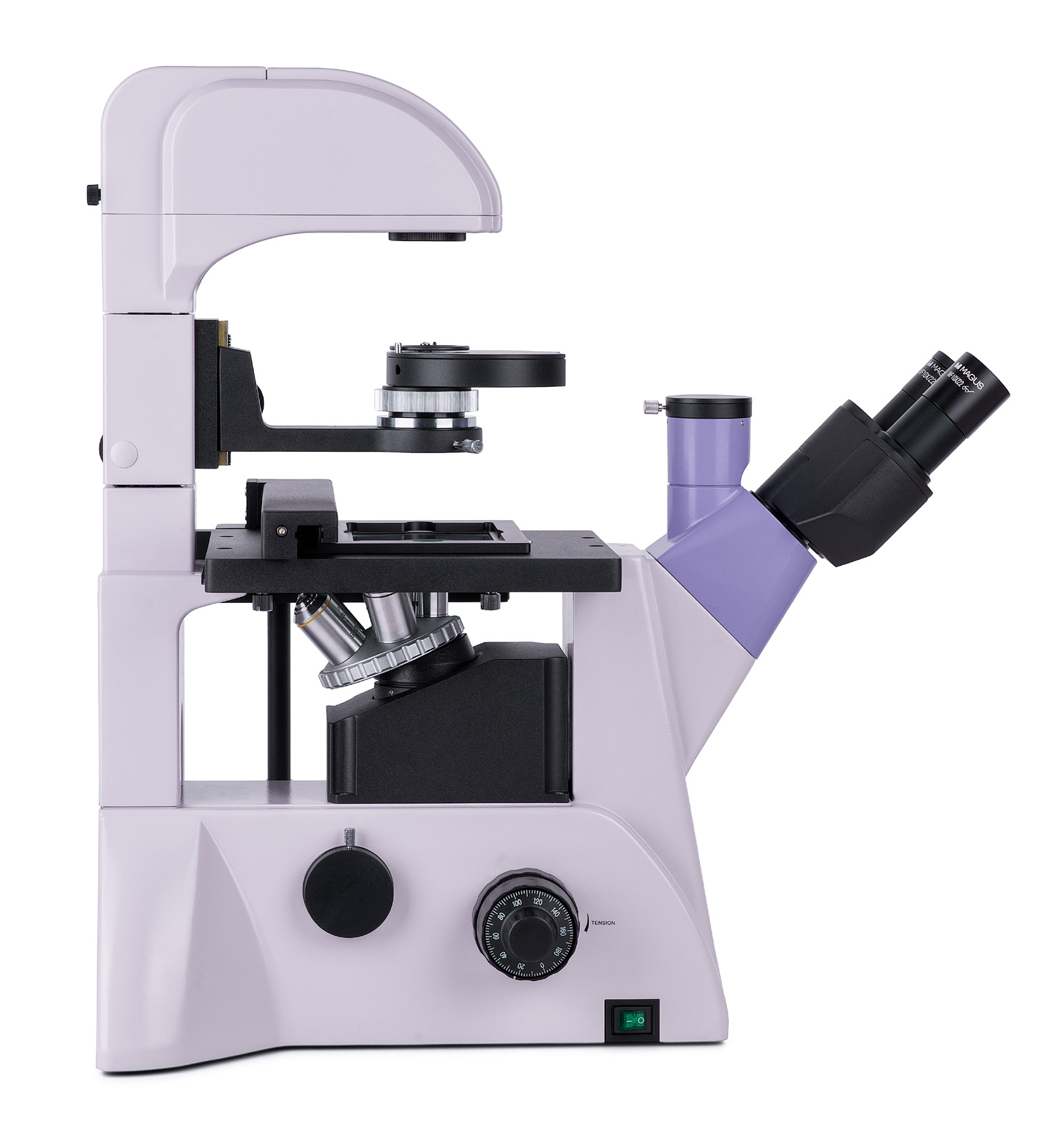

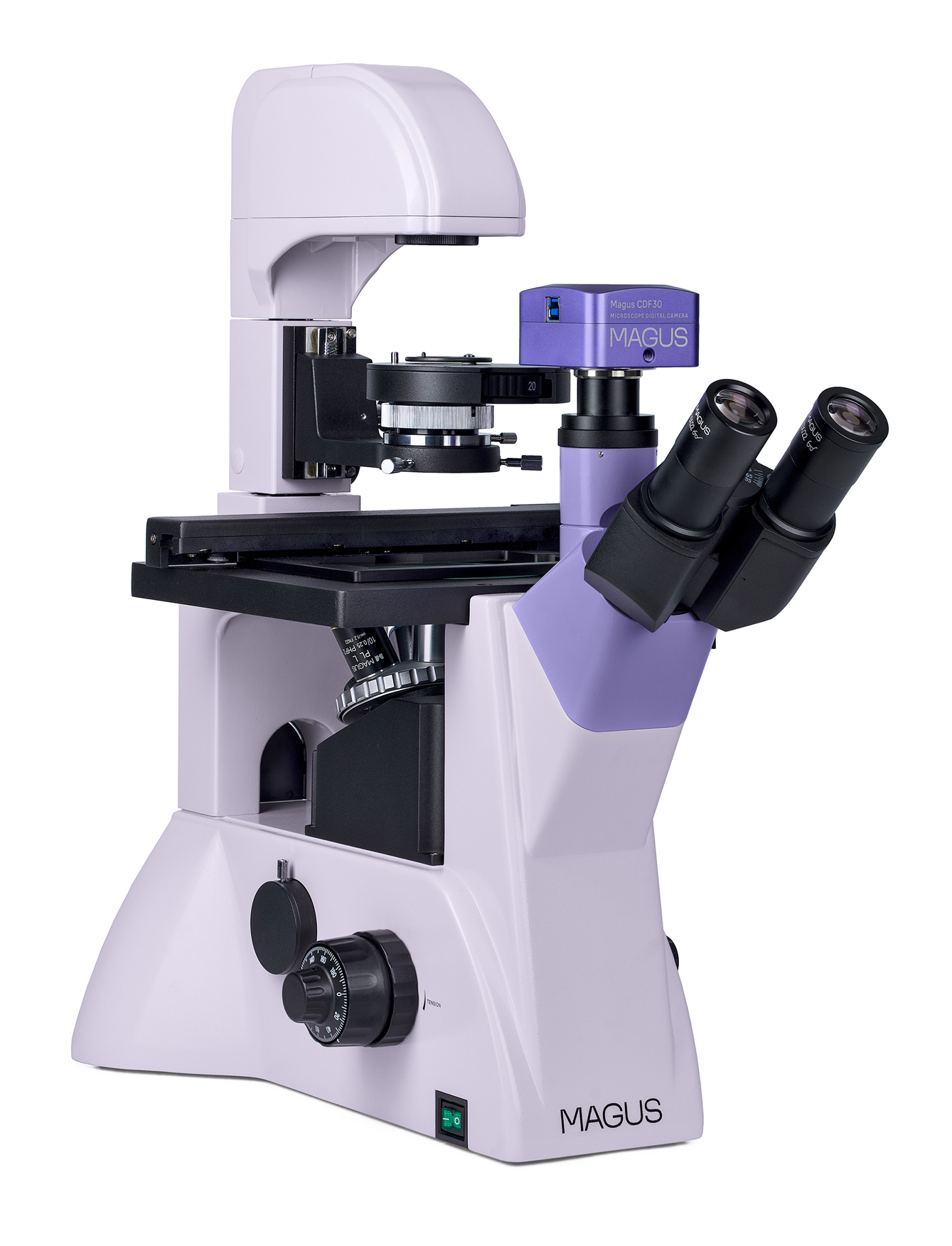

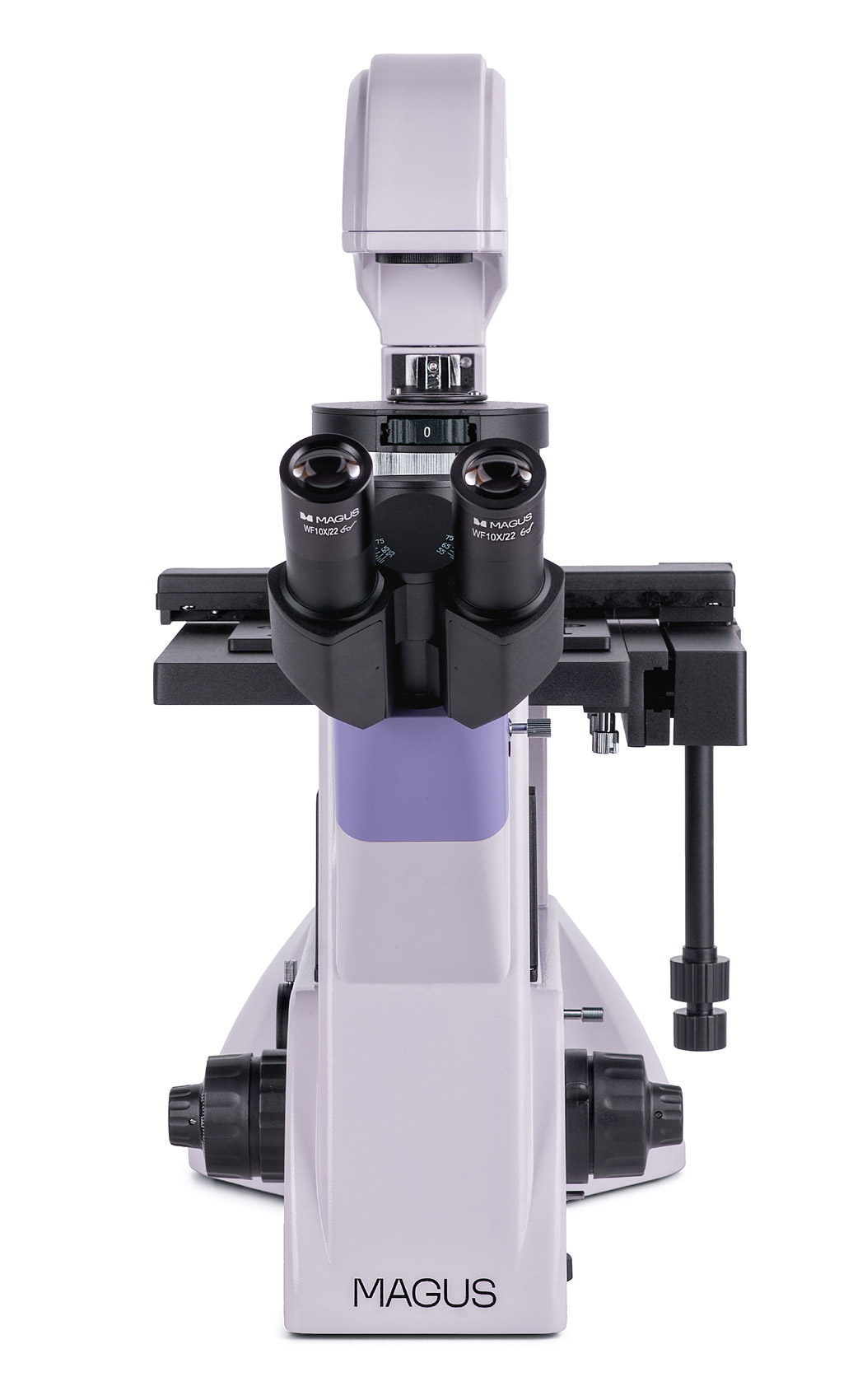

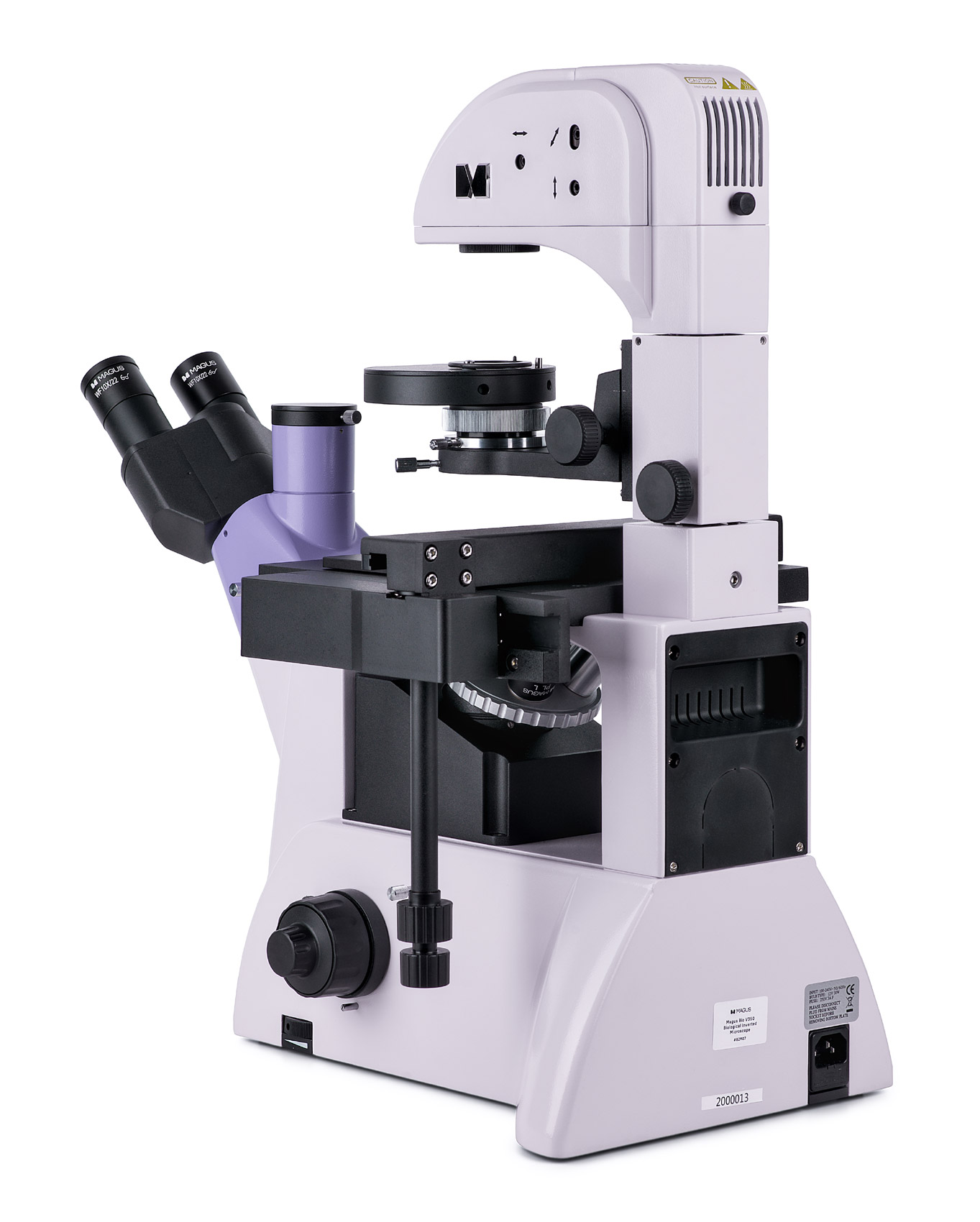

MAGUS Bio V350 to odwrócony mikroskop biologiczny, który służy do badania barwionych i niebarwionych preparatów w naczyniach laboratoryjnych – szalkach Petriego, kolbach, płytkach. Wysokość naczyń może wynosić 55 mm, a po przechyleniu statywu oświetlacza – do 165 mm. Grubość dna zgodnych naczyń może wynosić do 1,2 mm. Mikroskop, który wykorzystuje techniki mikroskopii jasnego pola i mikroskopii kontrastu fazowego w świetle przechodzącym, jest wyposażony w tubę głowicy trójokularowej/gniazdo boczne do montażu kamery cyfrowej i monitora. Jest on używany do rutynowych prac laboratoryjnych i badawczych, a także do nauczania.

Kamera cyfrowa

Okular wideo z cyfrową matrycą SONY Exmor 8,3 Mpix. Czujnik wykorzystuje technologię podświetlenia poprawiającą światłoczułość, a także uzyskać jasny i wyraźny obraz nawet przy słabym oświetleniu. Kamera służy do prowadzenia obserwacji metodami mikroskopii ciemnego lub jasnego pola w obiektywach o powiększeniu 4, 10 i 20 razy. Można jej również używać z mikroskopami stereoskopowymi. Do połączenia z komputerem i wyświetlania obrazów na ekranie służy gniazdo USB 3.0 o wysokiej prędkości przesyłu danych (5 Gb/s).

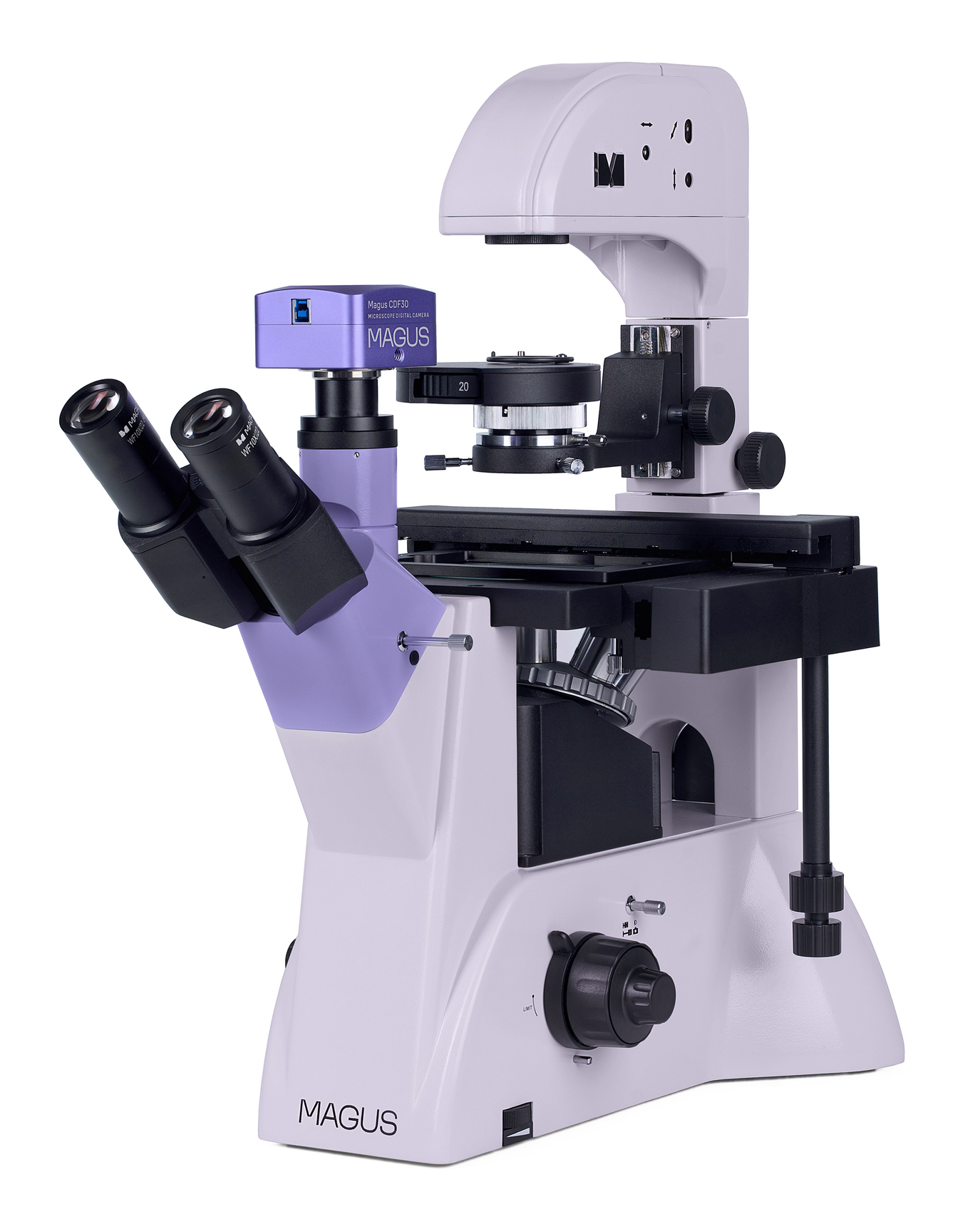

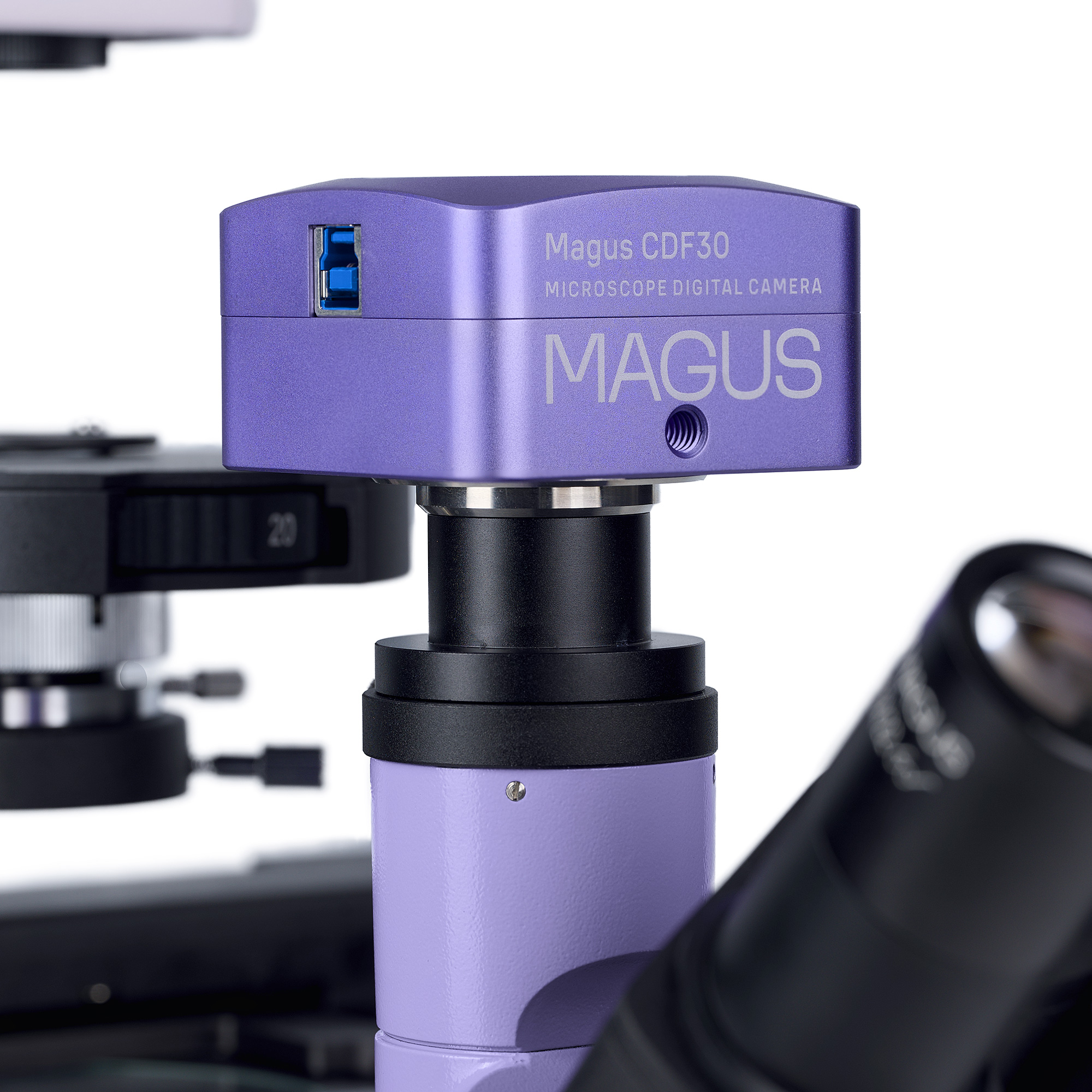

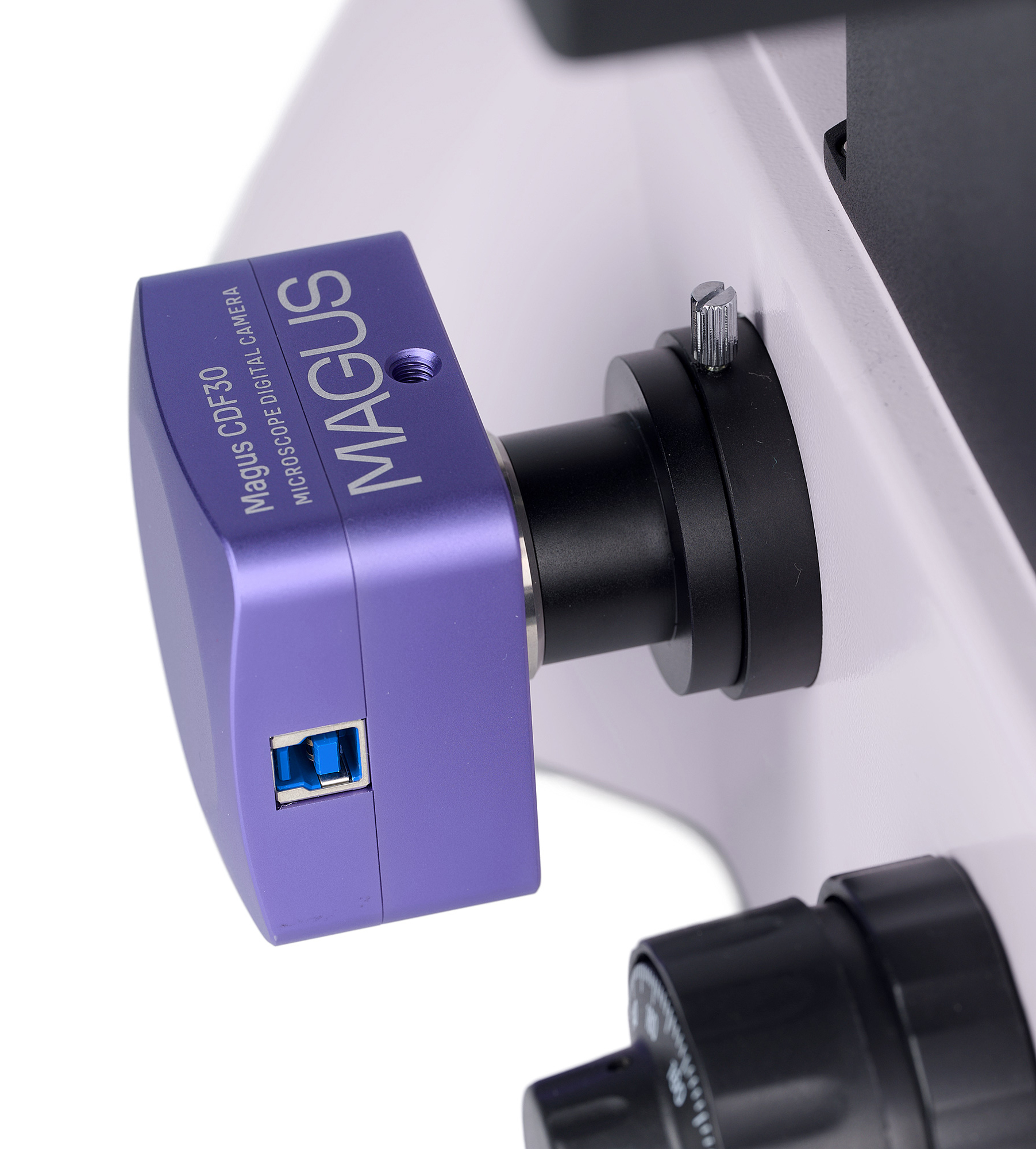

Kamerę MAGUS CDF30 montuje się w trzecim tubusie lub tubusie okularu mikroskopu. Używając adaptera o powiększeniu od 0,65 do 0,9 raza, można uzyskać maksymalne pole widzenia bez zniekształceń optycznych. Aby zamontować kamerę w tubusie okularu, oprócz adaptera potrzebny będzie także adapter dostosowany do średnicy tubusu.

Obraz jest wyświetlany na ekranie komputera w maksymalnej rozdzielczości 3840×2160 pikseli. Szybkość wyświetlania wynosi 45 kl./s. W niższej rozdzielczości (1920×1080 pikseli) szybkość wyświetlania wzrasta do 70 kl./s. Ze względu na płynność obrazu i brak opóźnień, kamery można używać do badania i prezentowania poruszających się obiektów. Zdjęcia oraz filmy są rejestrowane i zapisywane w różnych formatach.

Układ optyczny

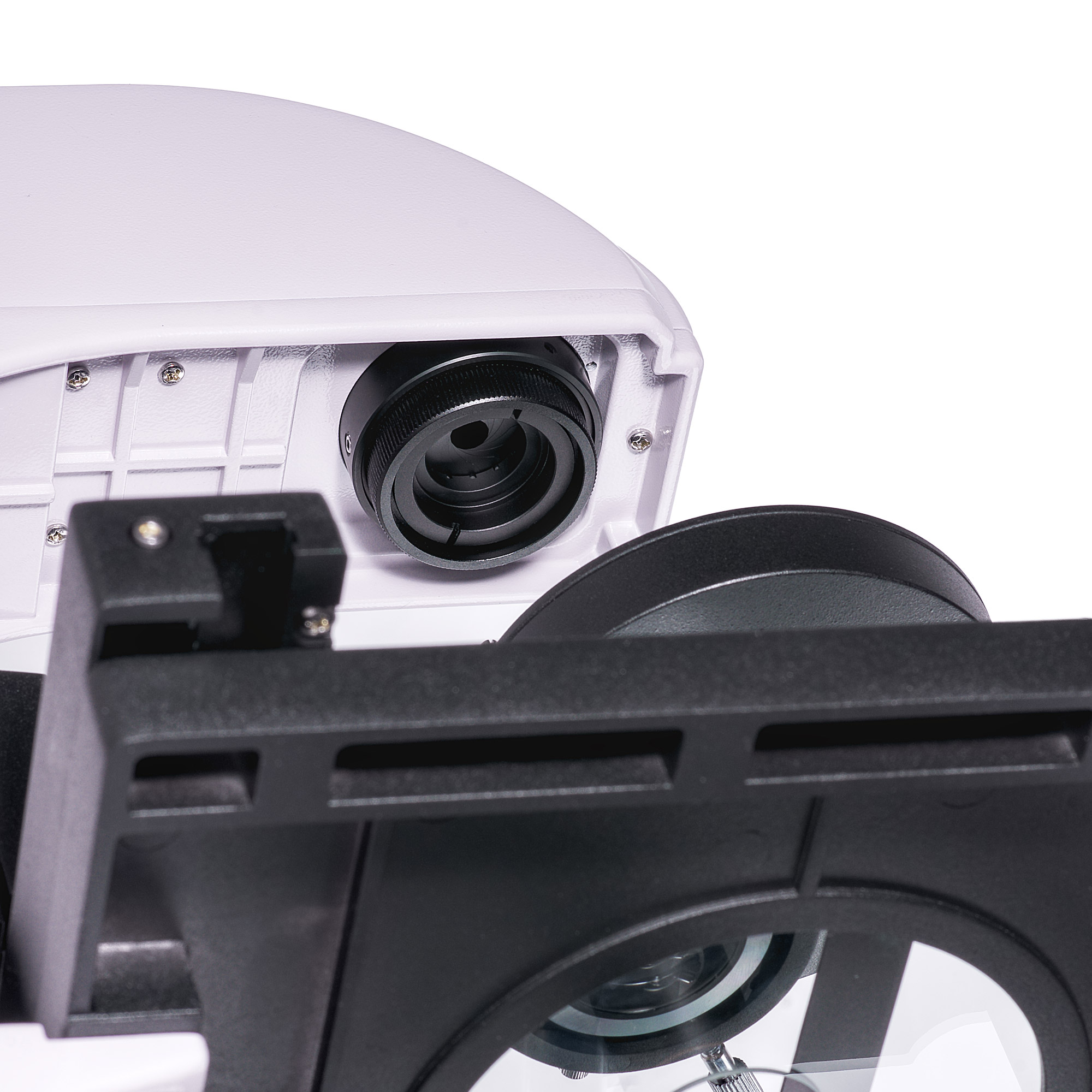

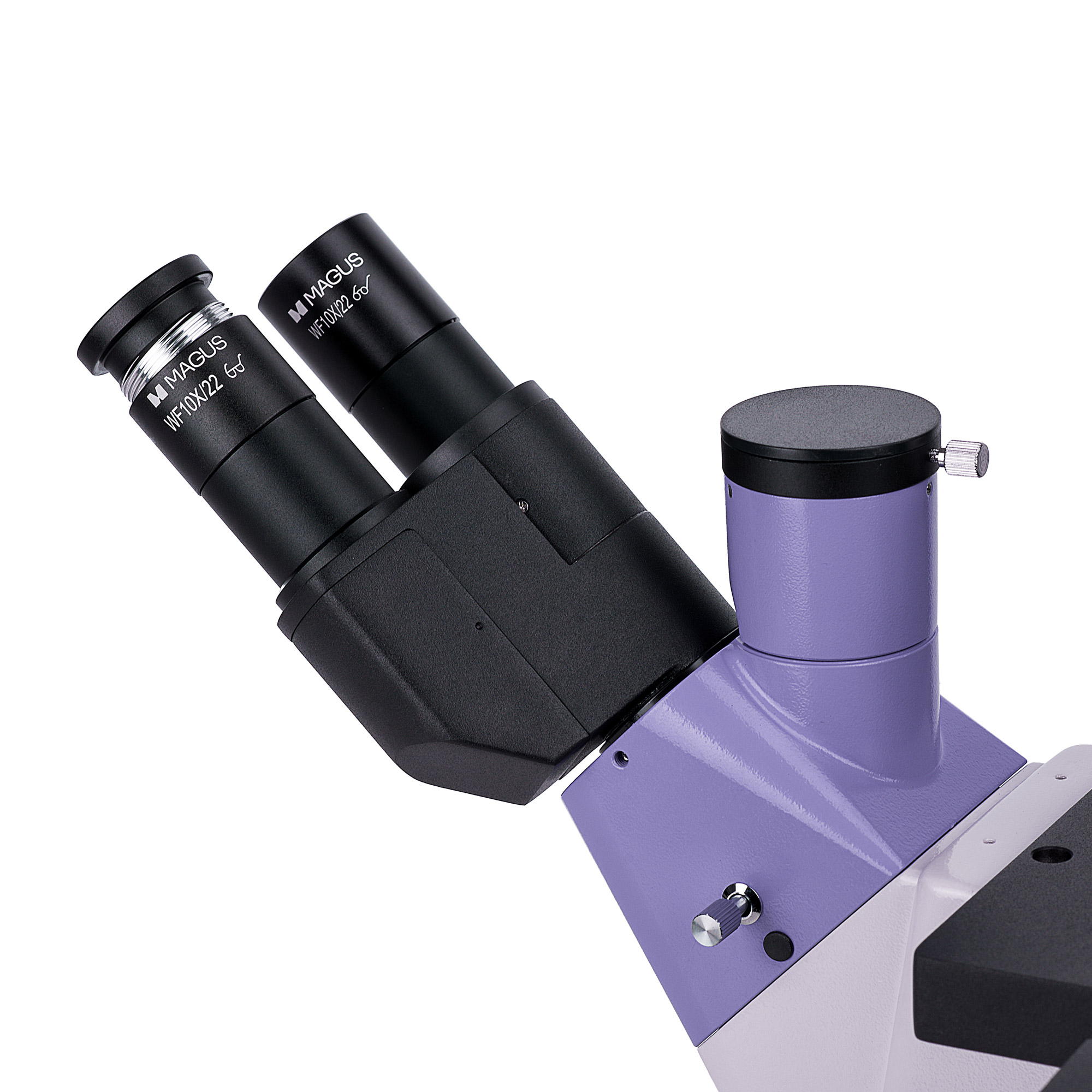

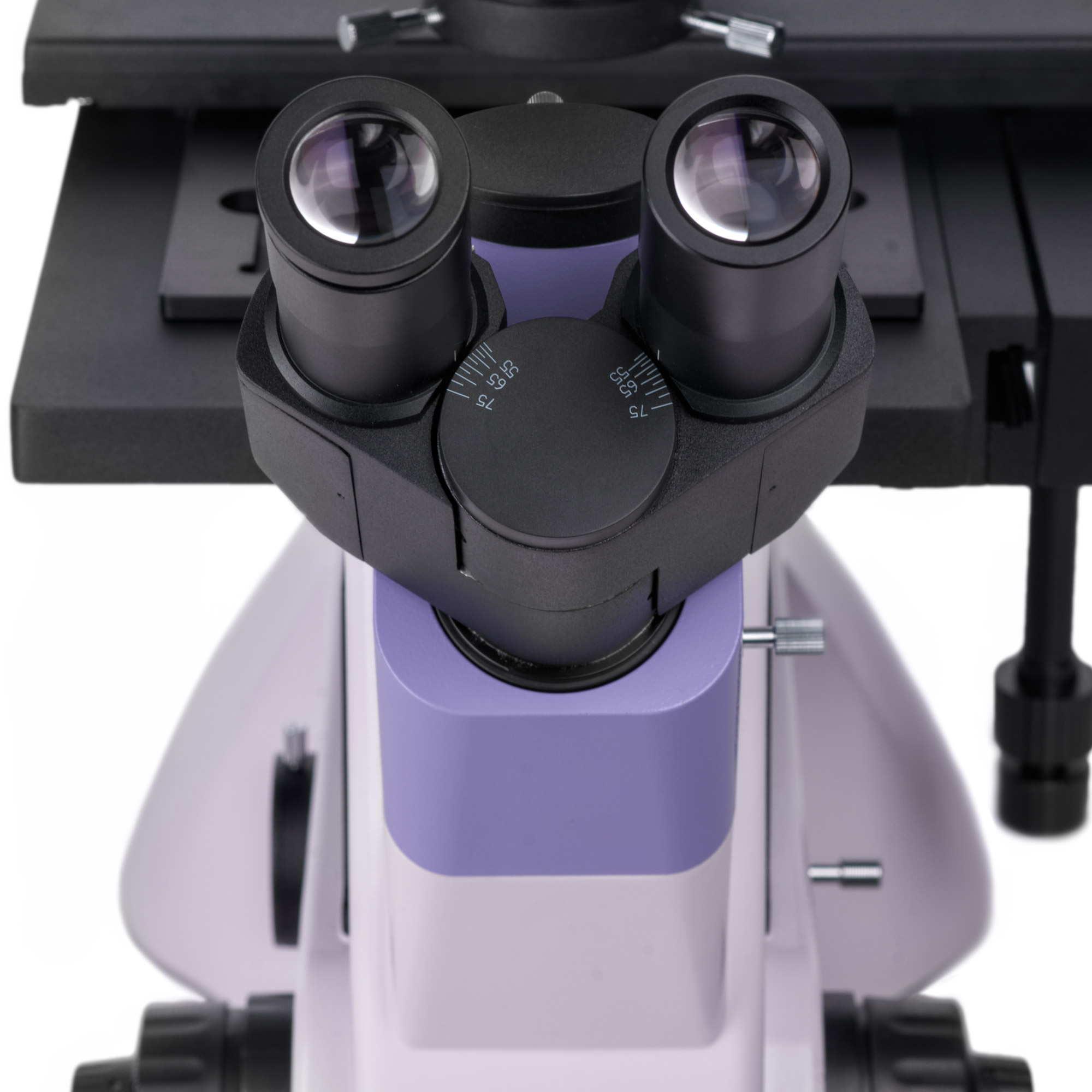

Podczas montażu mikroskopu można wybrać pozycję głowicy trójokularowej: Można ją obracać o 180°, aby dostosować wysokość źrenicy wyjściowej. Pionowa tuba służy do mocowania monitora, a gniazdo boczne na korpusie mikroskopu służy do mocowania kamery cyfrowej. Wiązka jest dzielona na korpusie w stosunku 100/0 lub 0/100, a także na tubie głowicy trójokularowej 50/50 (gdy jest otwarta) lub 100/0 (gdy jest zamknięta).

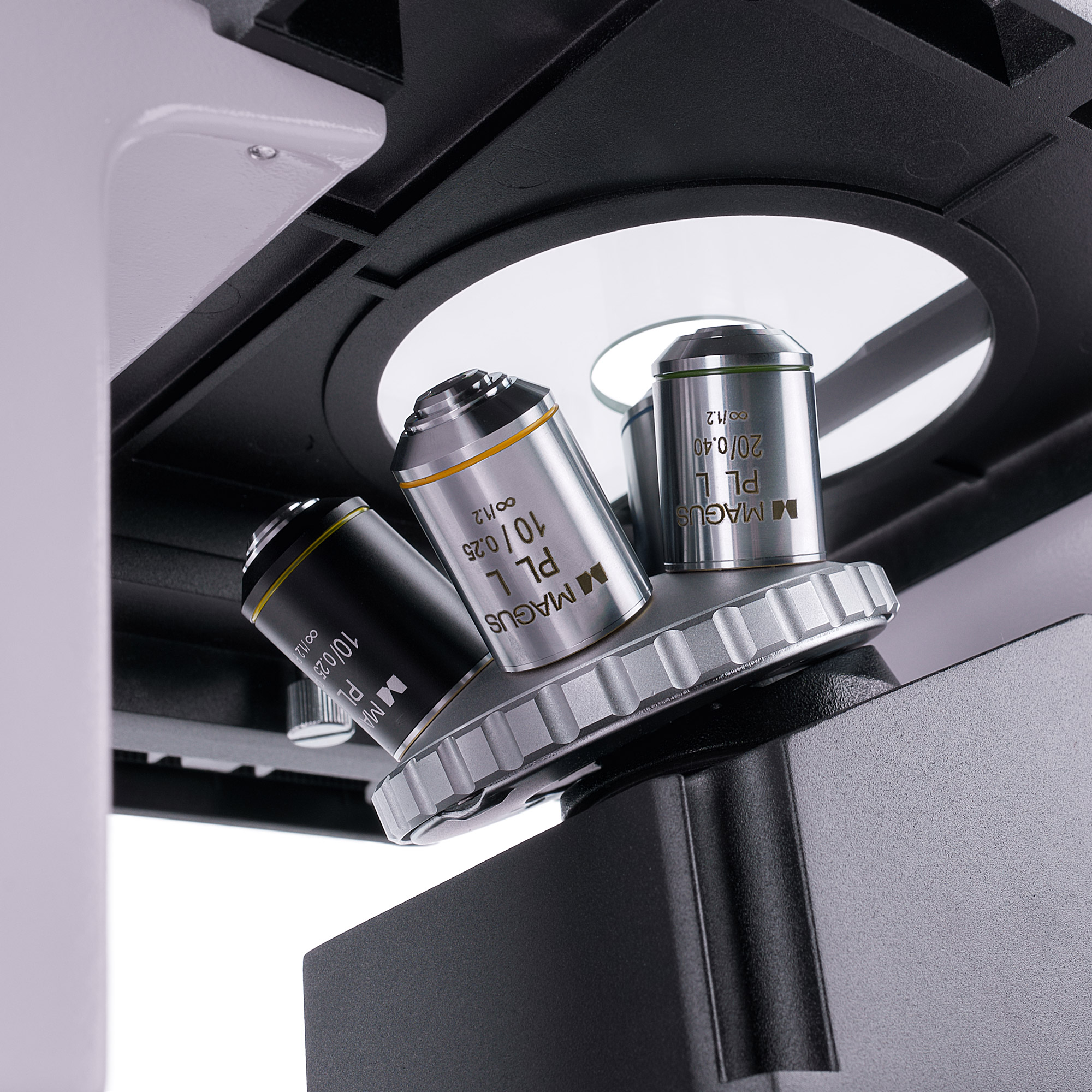

Zestaw zawiera cztery obiektyw planarno-achromatyczne z korekcją do nieskończoności, z których jeden jest obiektywem fazowym. Po zainstalowaniu czterech z nich w misce rewolwerowej, jedno gniazdo pozostaje wolne na dodatkowy obiektyw.

Oświetlenie

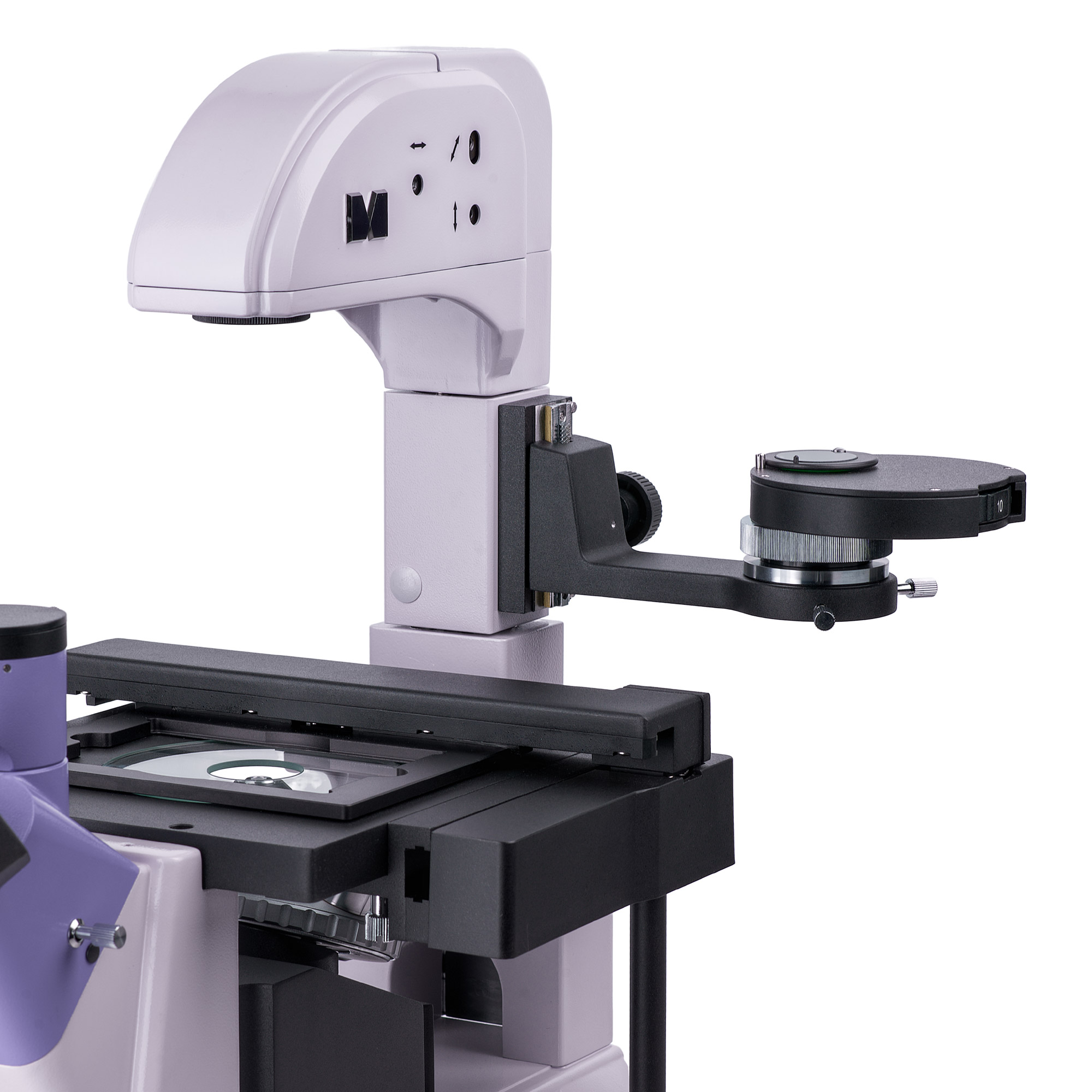

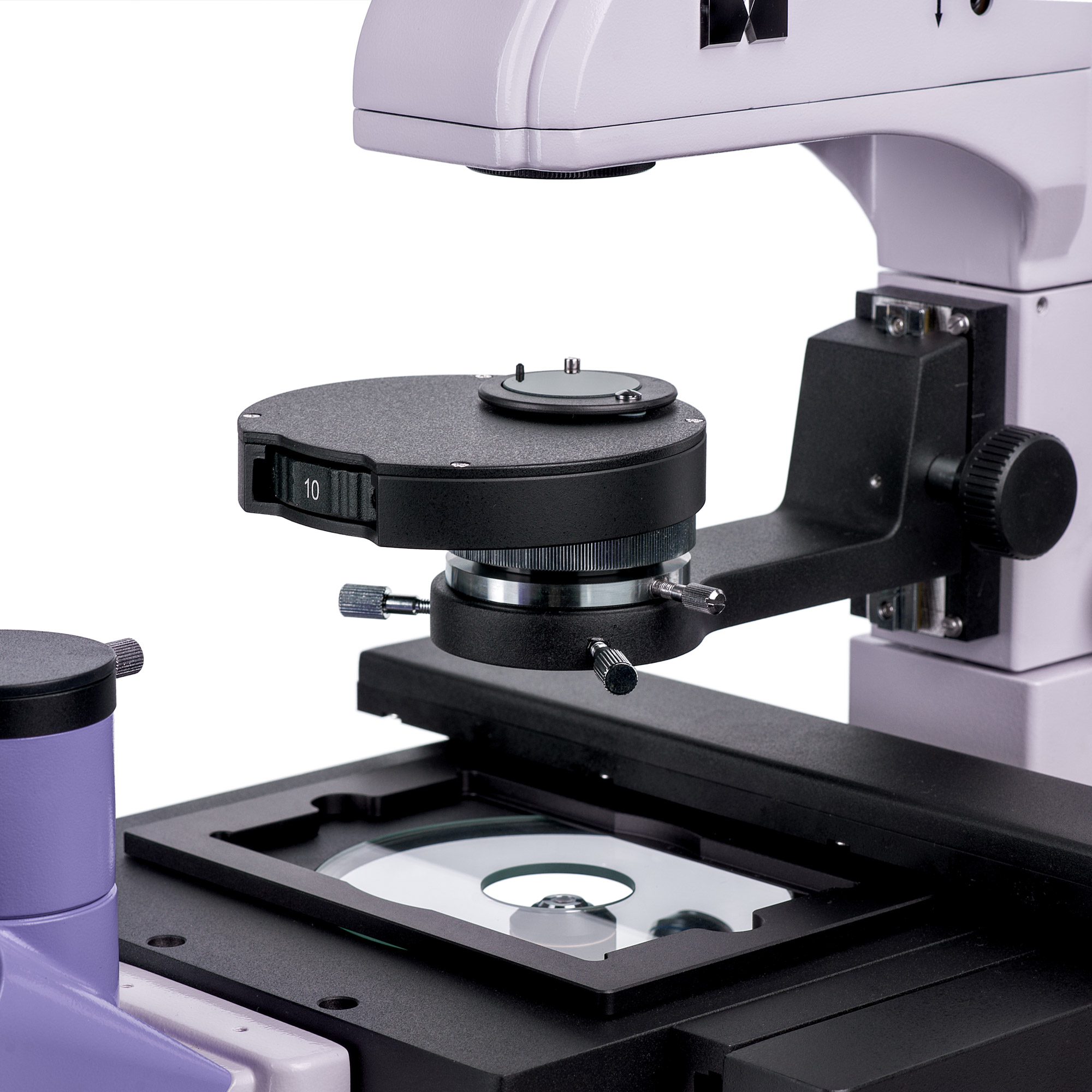

Kondensor kontrastu fazowego umożliwia łatwe i wygodne przełączanie między technikami obserwacji mikroskopowych. Dostępne są cztery pozycje robocze: wolna przysłona do techniki jasnego pola, a także przysłony 10x, 20x i 40x do kontrastu fazowego przy użyciu obiektywu o odpowiednim powiększeniu.

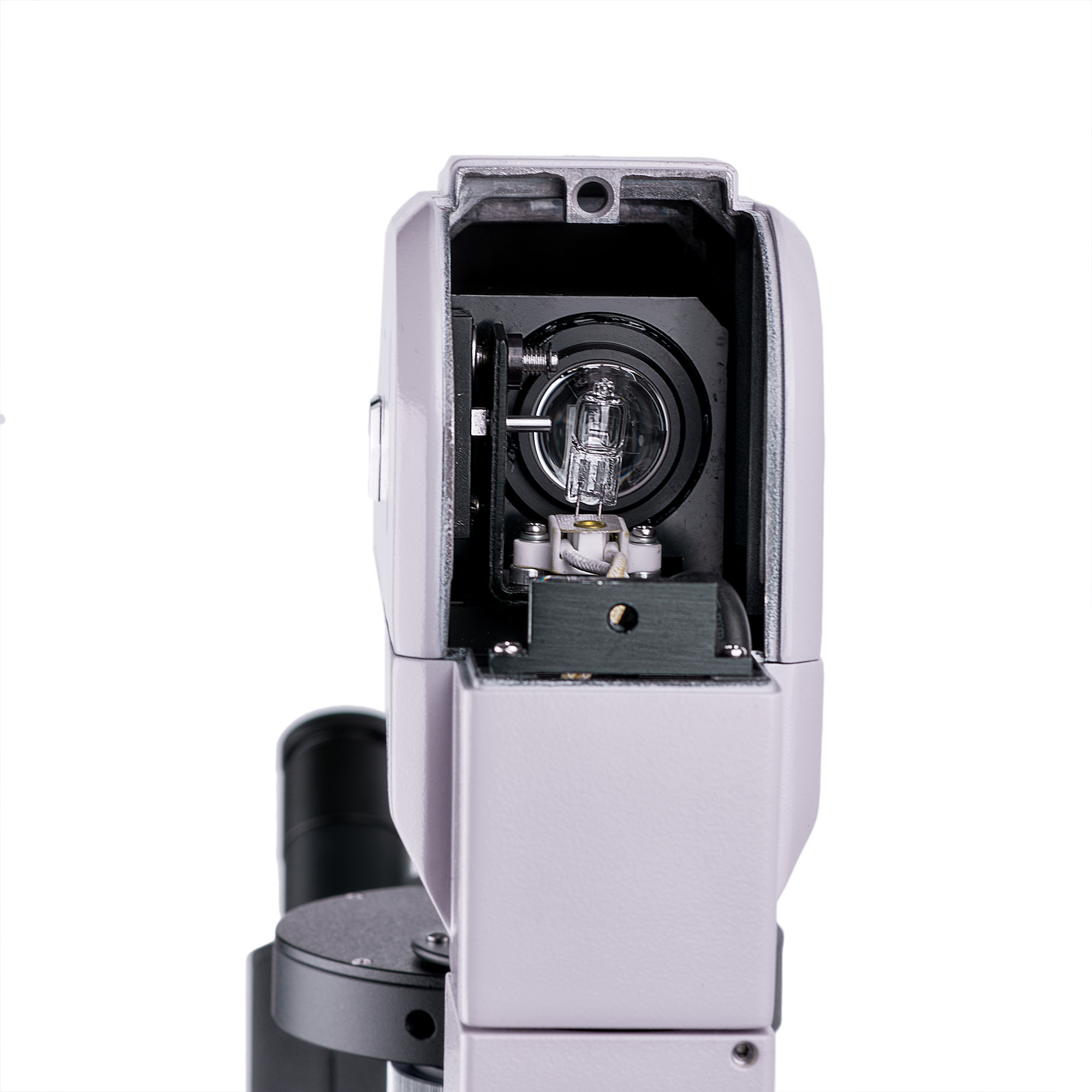

Źródłem światła jest żarówka halogenowa o mocy 30 W, która emituje światło o temperaturze barwowej umożliwiającej komfortową pracę. Lampa ma regulację jasności i jest zasilana prądem zmiennym. System oświetlenia umożliwia zastosowanie oświetlenia Köhlera w celu poprawy jakości obrazu.

Stolik i mechanizm regulacji ostrości

Zestaw zawiera cztery uchwyty do preparatów. Można je przesuwać wzdłuż osi X i Y za pomocą mechanicznego mocowania, a sam stolik pozostaje nieruchomy. Uchwyty są przeznaczone do naczyń laboratoryjnych o różnych rozmiarach.

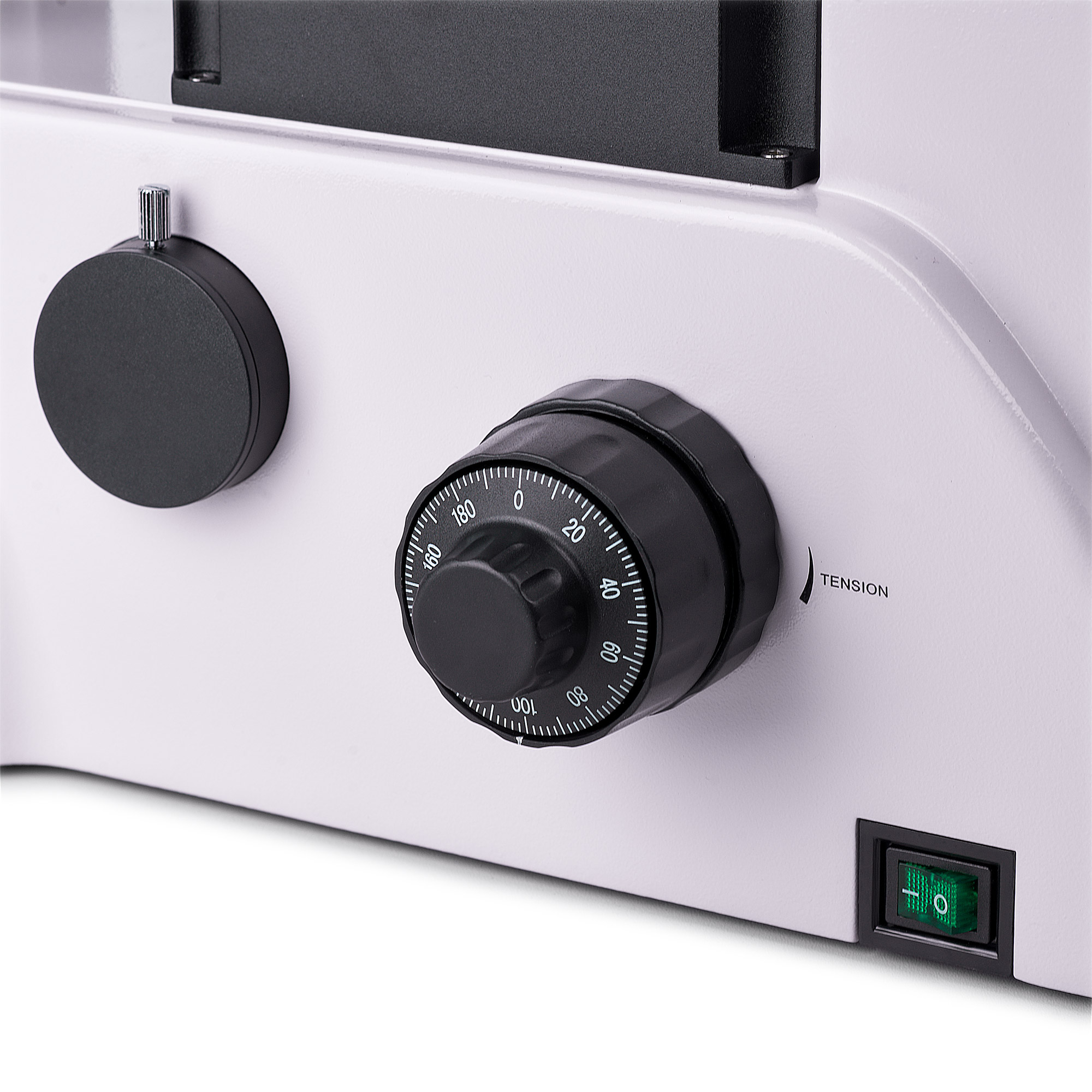

Mechanizm ustawiania ostrości działa płynnie. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Wartość skali precyzyjnej regulacji ostrości: 2 μm. Pokrętła są umieszczone na podstawie mikroskopu, dzięki czemu podczas pracy można trzymać ręce w bardziej zrelaksowanej pozycji.

Akcesoria

Dostępne są dodatkowe okulary, obiektywy fazowe, kamery cyfrowe i preparaty kalibracyjne, które umożliwiają pełne wykorzystanie możliwości mikroskopu.

Najważniejsze właściwości mikroskopu:

• Do obserwacji preparatów w naczyniach laboratoryjnych o wysokości do 55 mm i grubości dna do 1,2 mm
• Po przechyleniu podstawy oświetlacza można używać naczyń o wysokości do 165 mm
• Techniki obserwacji mikroskopowej jasnego pola i kontrastu fazowego; kondensor kontrastu fazowego z przysłoną polową
• Stolik z 4 uchwytami do preparatów o różnych rozmiarach; mechaniczne mocowanie do przesuwania preparatu w dwóch płaszczyznach poziomych
• Głowicę mikroskopu można obracać o 180°

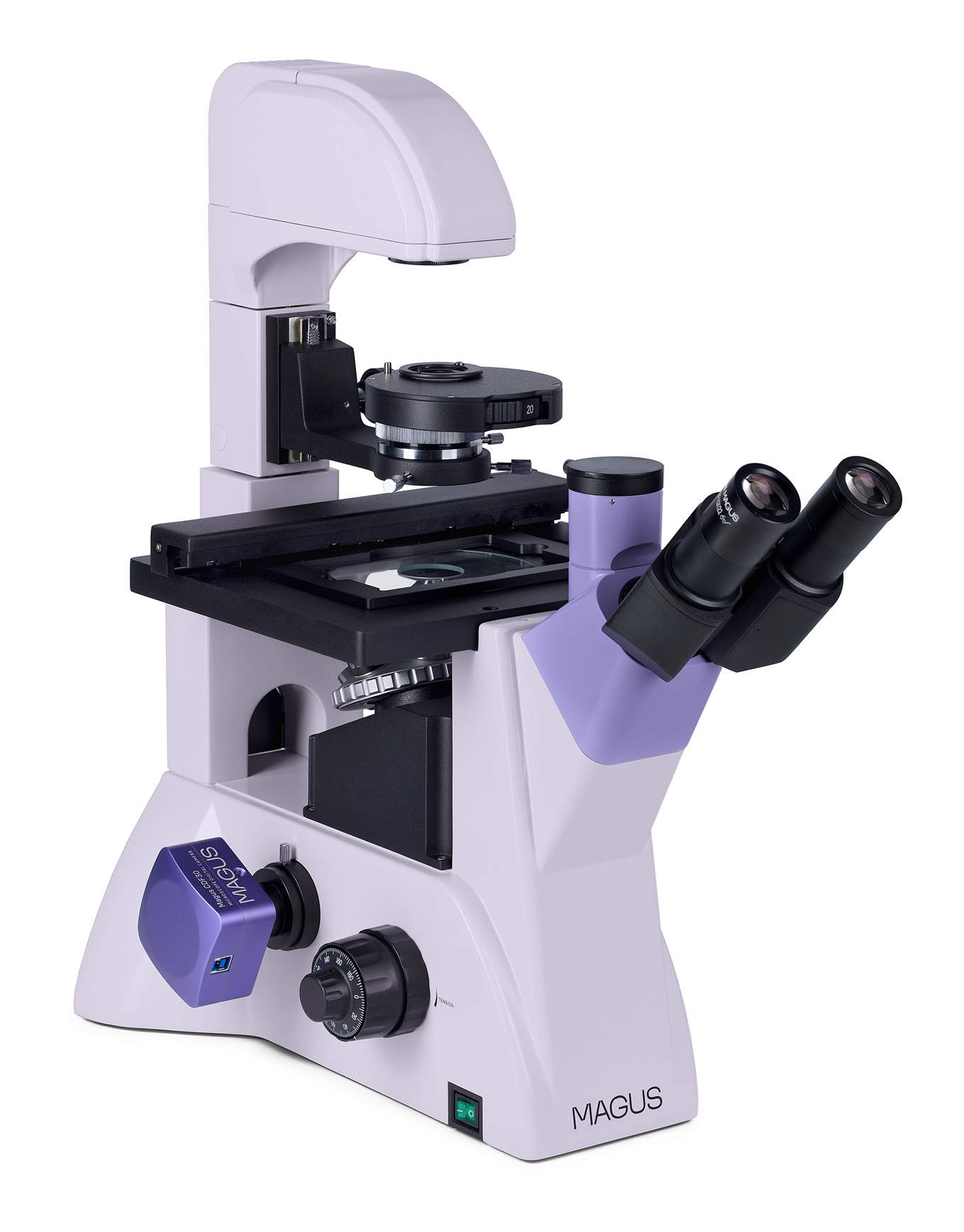

• Dwie opcje montażu kamery i monitora: w tubie pionowej i na korpusie mikroskopu
• Źródło światła przechodzącego – lampa halogenowa o mocy 30 W zasilana prądem zmiennym
• Szeroki asortyment dodatkowych akcesoriów

Najważniejsze właściwości kamery:

• Podświetlana kolorowa matryca CMOS SONY Exmor, wysoka światłoczułość
• Obserwacje metodami ciemnego i jasnego pola przy użyciu obiektywów o powiększeniu 4, 10 i 20 razy
• Połączenie z komputerem za pomocą interfejsu USB 3.0 o prędkości transferu danych 5 Gb/s
• Wyświetlanie obrazu na monitorze w ultra wysokiej rozdzielczości 4K 3840×2160 pikseli (45 kl./s) lub Full HD 1920×1080 pikseli (70 kl./s)
• Sterowniki i oprogramowanie do przetwarzania obrazu w zestawie
• Montaż w trzecim tubusie lub tubusie okularu mikroskopu

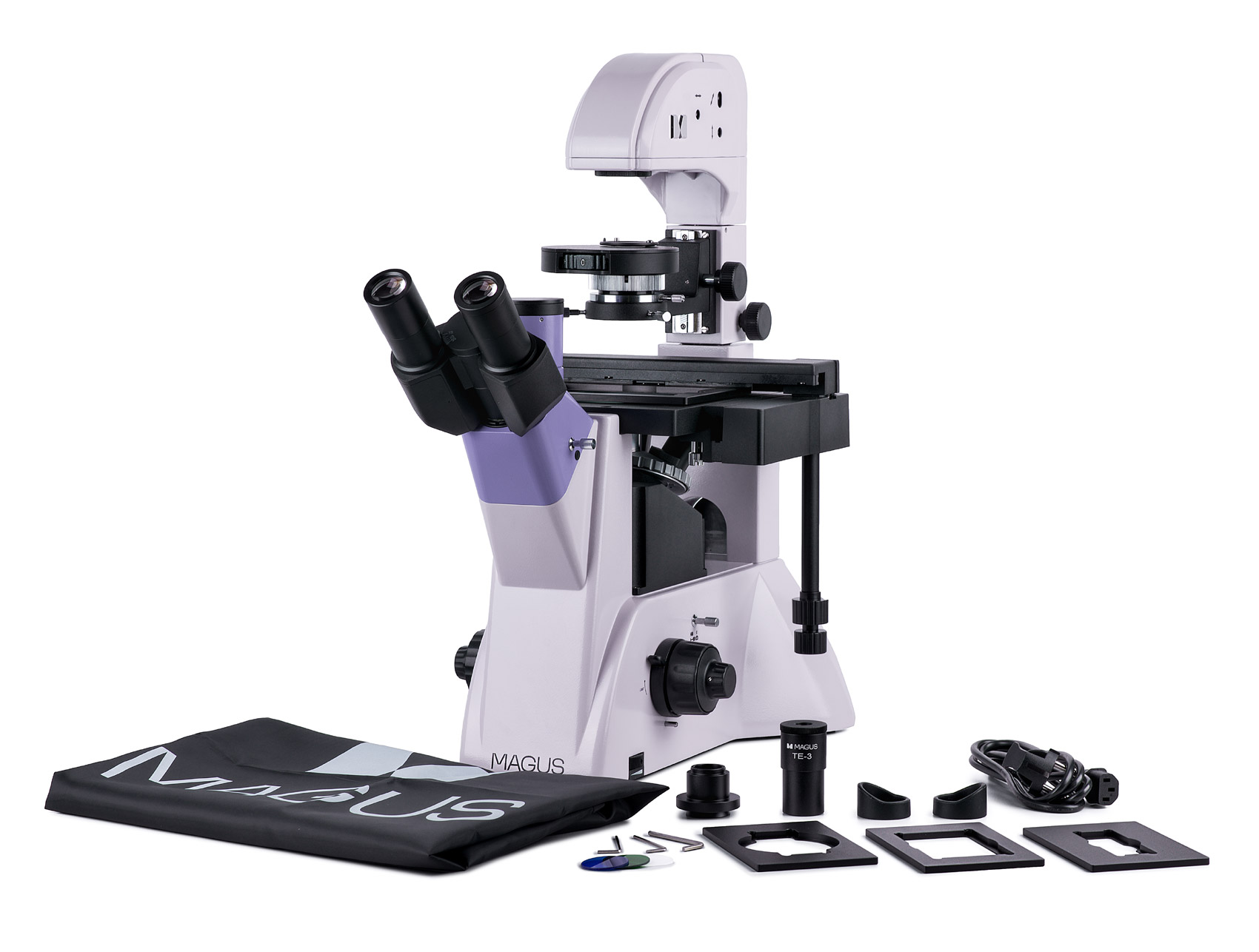

Zawartość zestawu:

• Kamera cyfrowa MAGUS CDF30 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, mocowanie kondensora, miska rewolwerowa i tuba głowicy trójokularowej
• Kondensor kontrastowo-fazowy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PHP2 10x/0,25 fazowy WD 4,27 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 4,27 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20x/0,40 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,60 WD 3,5 mm

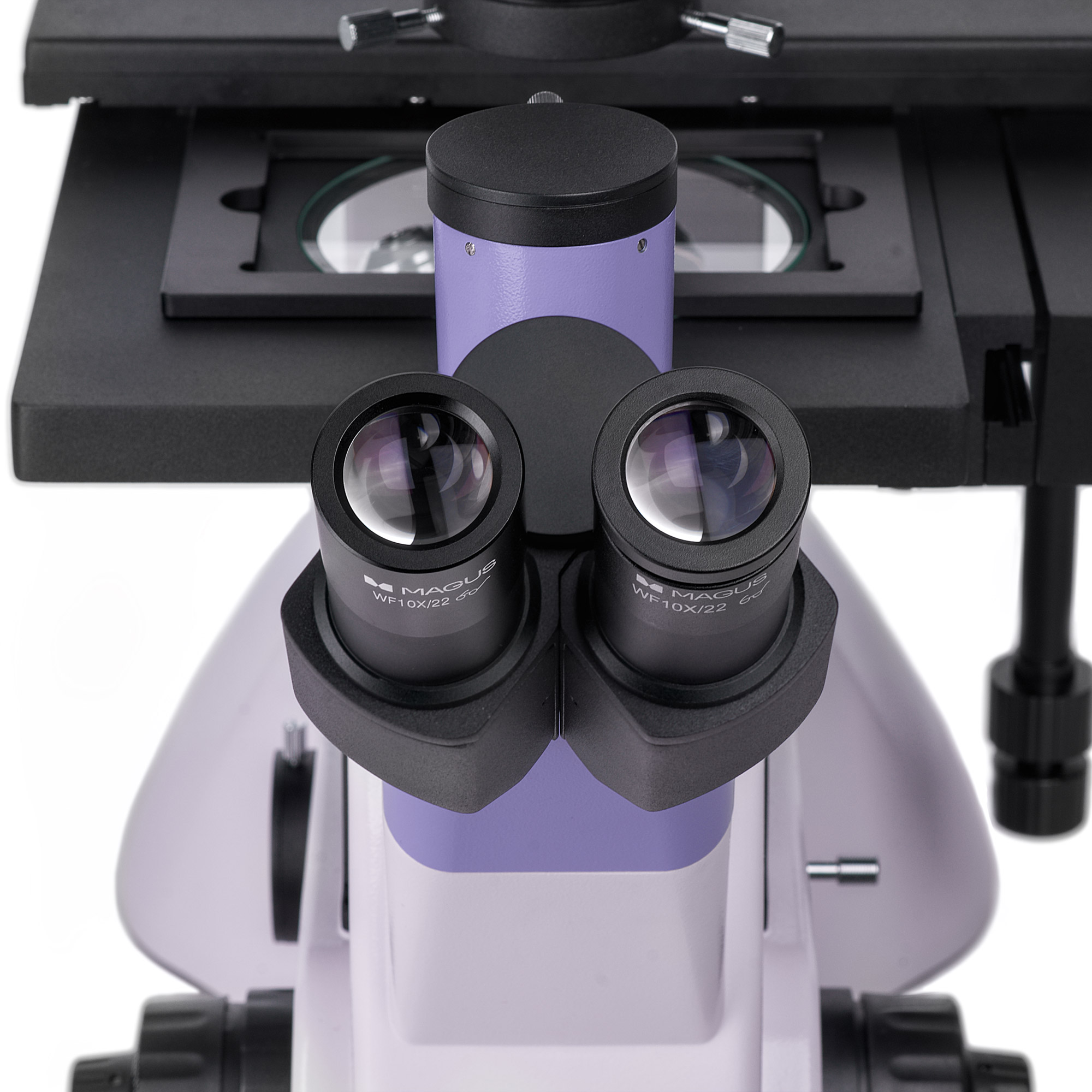

• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Muszla oczna (2 szt.)
• Teleskop centrujący
• Okrągła płytka stolika
• Mechaniczne mocowanie do poruszania preparatem
• Uchwyt do preparatów (4 szt.)
• Adapter z mocowaniem typu C
• Filtr kolorowyPrzewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 21 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PHP2 20x/0,40 fazowy WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PHP2 40x/0,60 fazowy WD 3,5 mm
• Preparat kalibracyjny
• Ekran LCD
