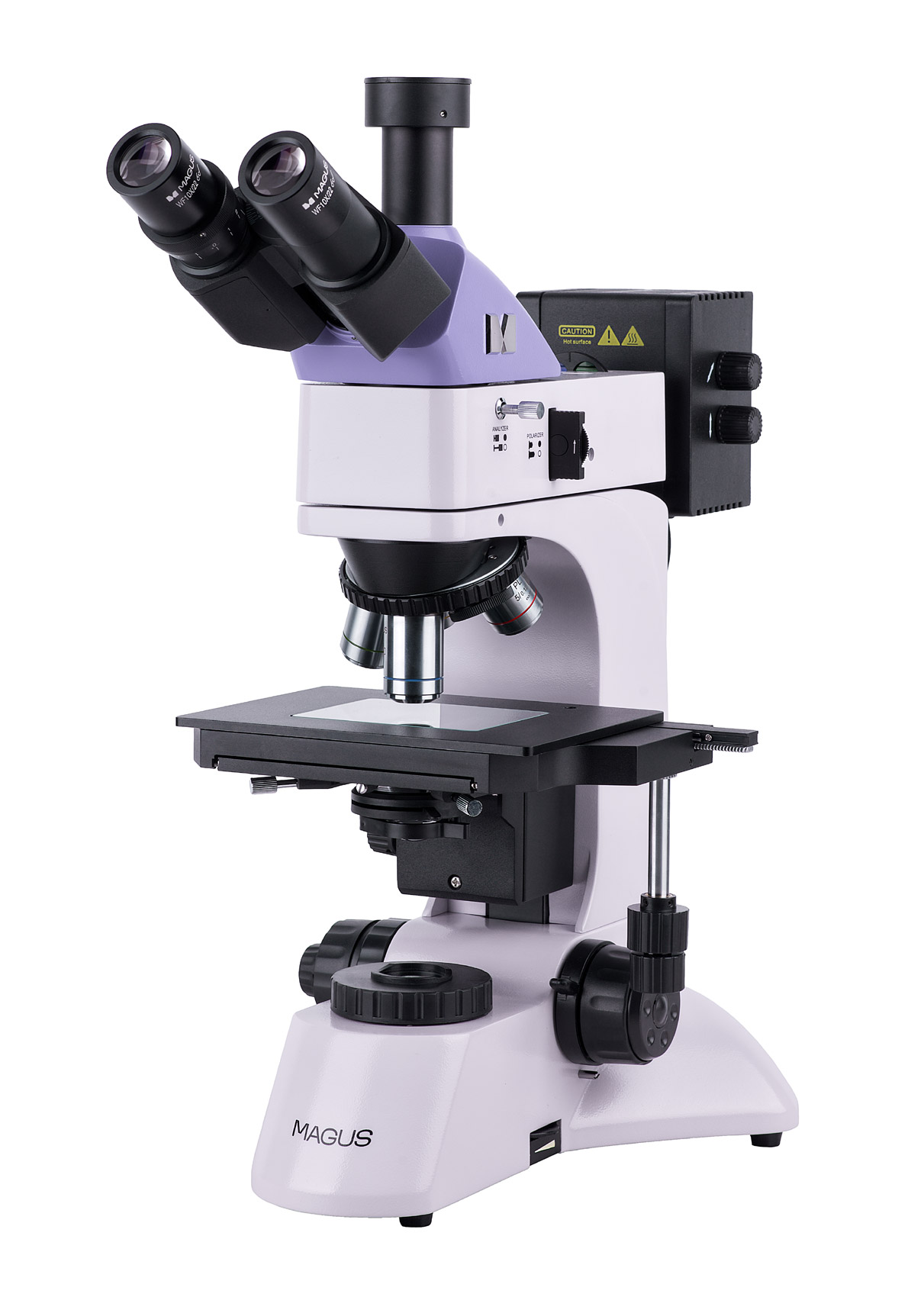

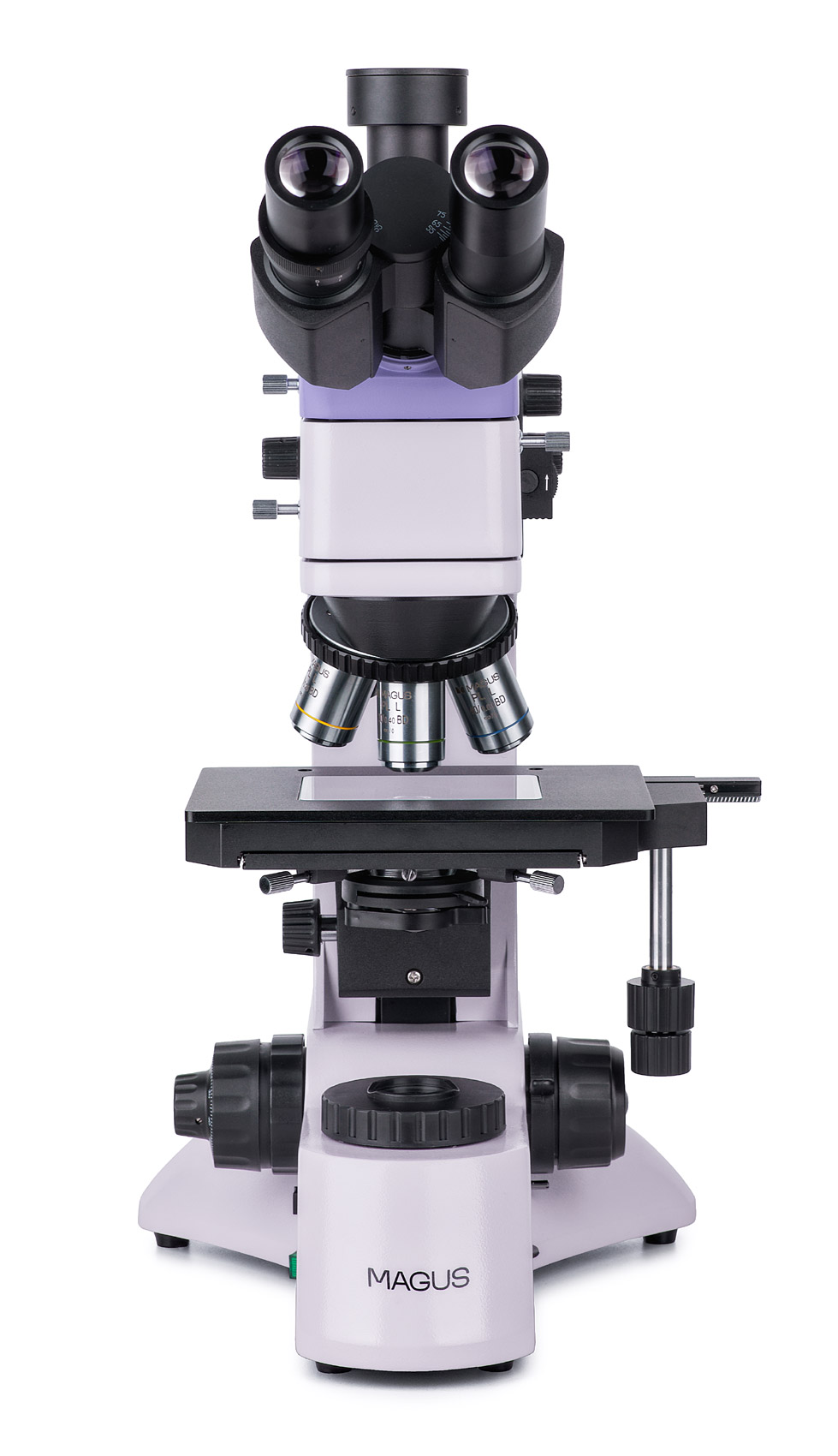

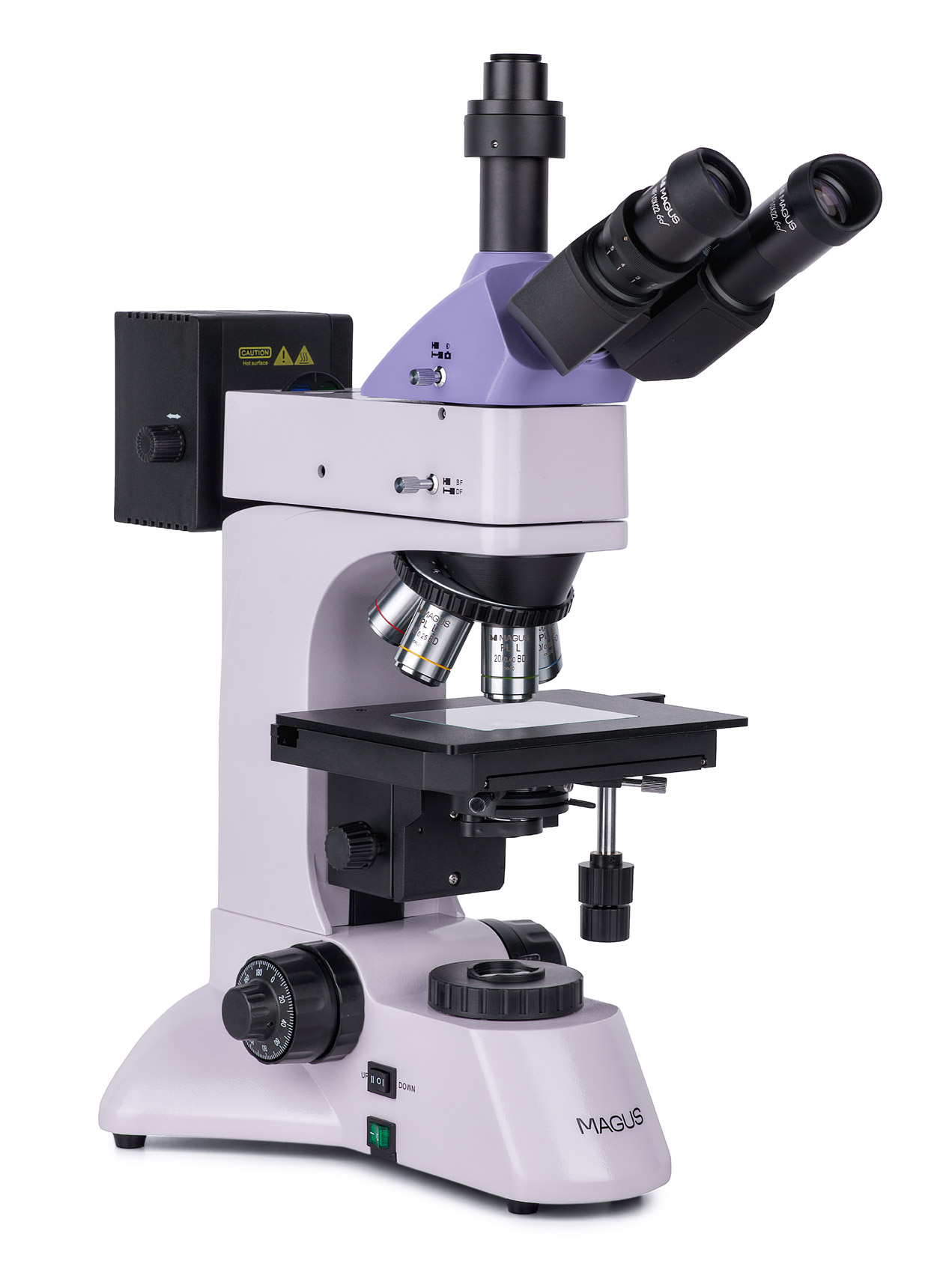

Mikroskop metalurgiczny MAGUS Metal 600 BD

Mikroskop metalurgiczny MAGUS Metal 600 BD jest przeznaczony do obserwacji obiektów w świetle odbitym przy użyciu obserwacji mikroskopowych techniką jasnego pola, ciemnego pola i polaryzacyjną. Ten mikroskop jest wykorzystywany do obserwacji preparatów metali i materiałów półprzewodnikowych, a także innych płaskich i polerowanych preparatów o wysokiej zdolności odbijania. W świetle przechodzącym można obserwować preparaty półprzezroczyste, takie jak cienkie powłoki i cząstki osadzone na filtrach. Mikroskop może być wykorzystywany w branżach metalurgicznej i mechanicznej, w laboratoriach technicznych i kontroli jakości, a także na uczelniach technicznych.

Układ optyczny

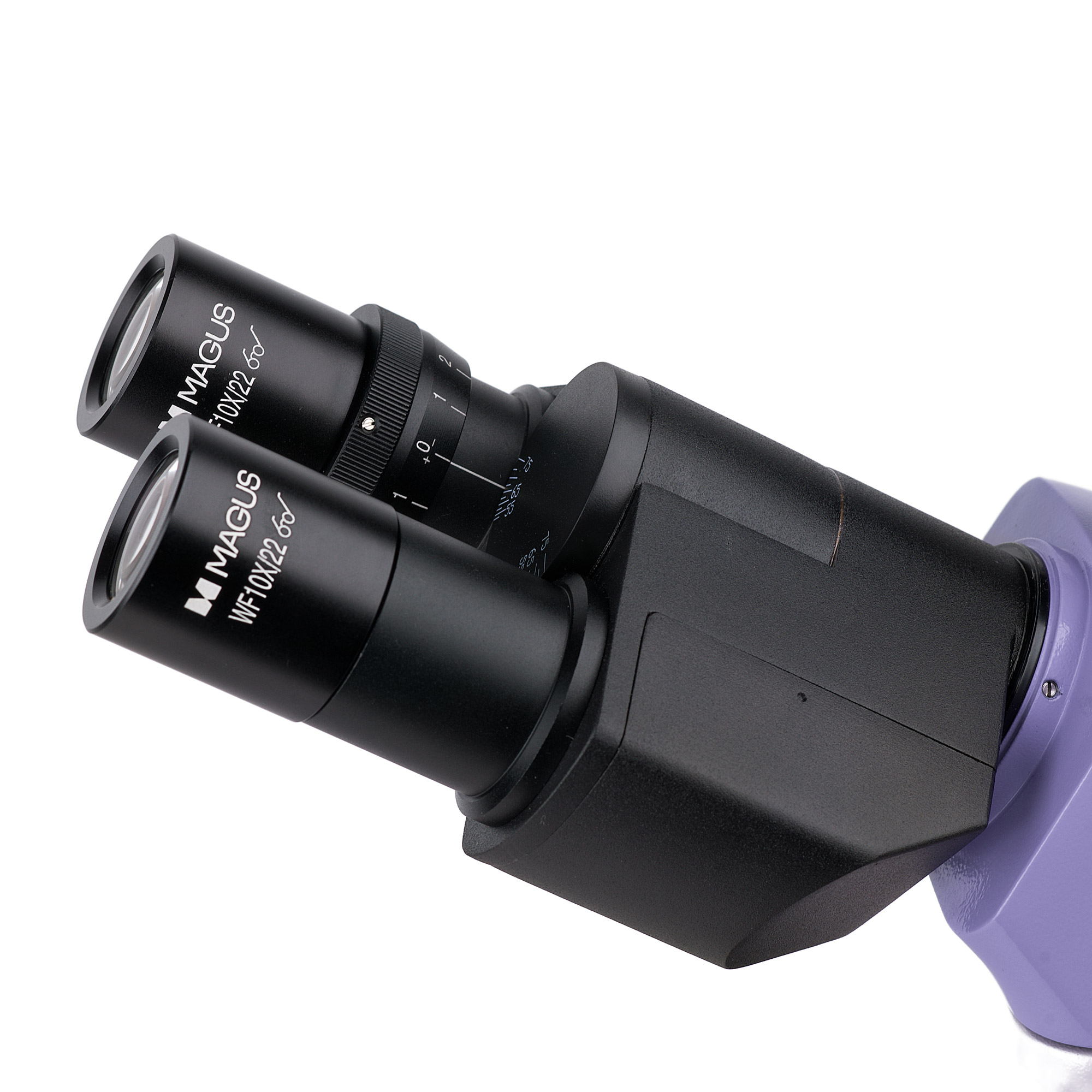

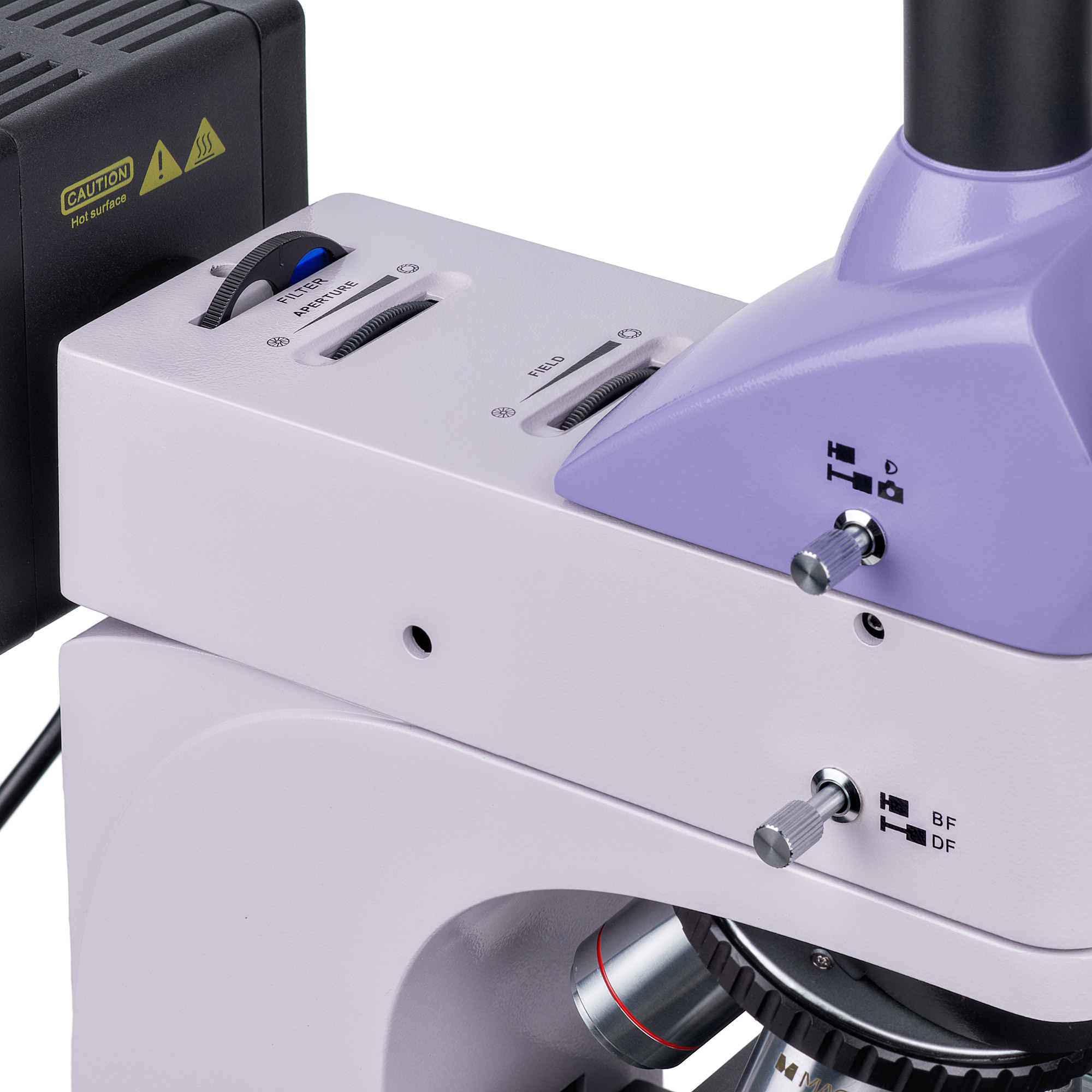

Głowica trójokularowa ma tubę głowicy trójokularowej, w której mocowany jest kamera cyfrowa. Dzielnik wiązki kieruje światło do aparatu – dostępne są dwie pozycje: 100:0 i 0:100. Wiązka światła przechodzi do okularów lub do tuby głowicy trójokularowej. Pierścień regulacji dioptrii jest umieszczony na lewym okularze.

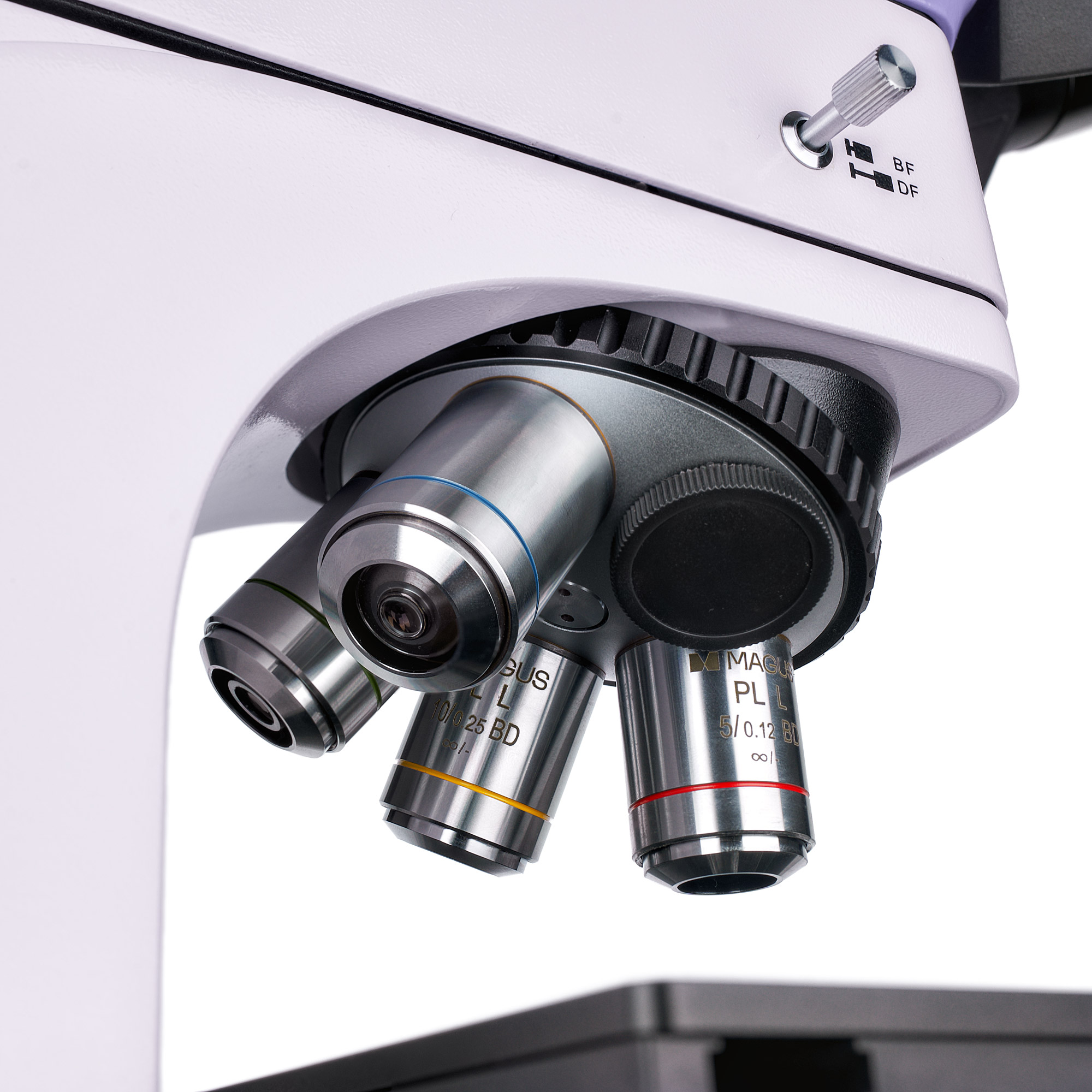

Powiększenie mikroskopu w konfiguracji podstawowej wynosi od 50 do 400 razy. Zakres powiększenia można zwiększyć, stosując dodatkowe obiektywy i okulary. W mikroskopie zastosowano obiektywy planarno-achromatyczne z dużą odległością roboczą przeznaczone do obserwacji techniką jasnego pola i ciemnego pola. Miska rewolwerowa zawiera pięć gniazd do mocowania obiektywów – cztery obiektywy są w zestawie, jeden jest opcjonalny. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.

Oświetlenie

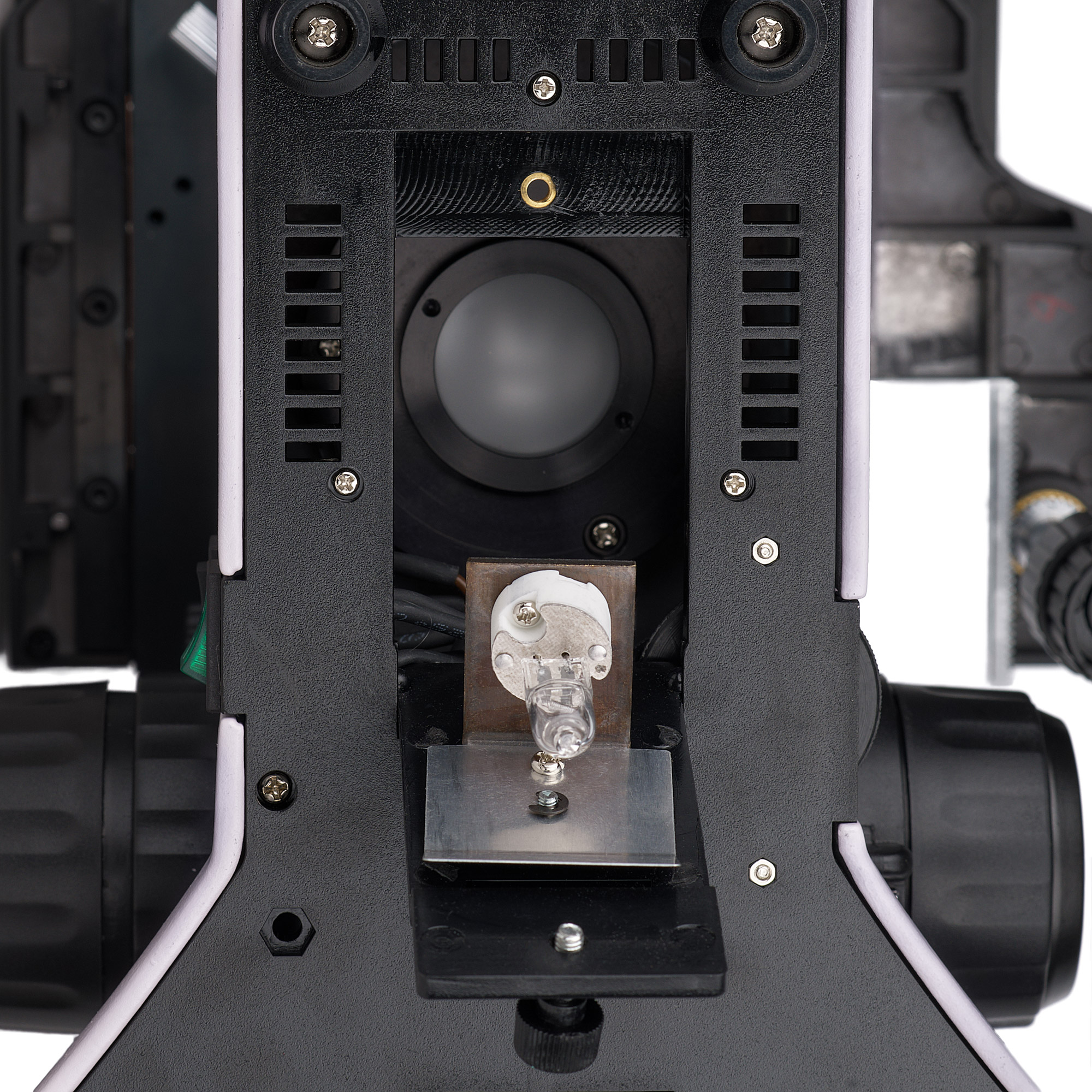

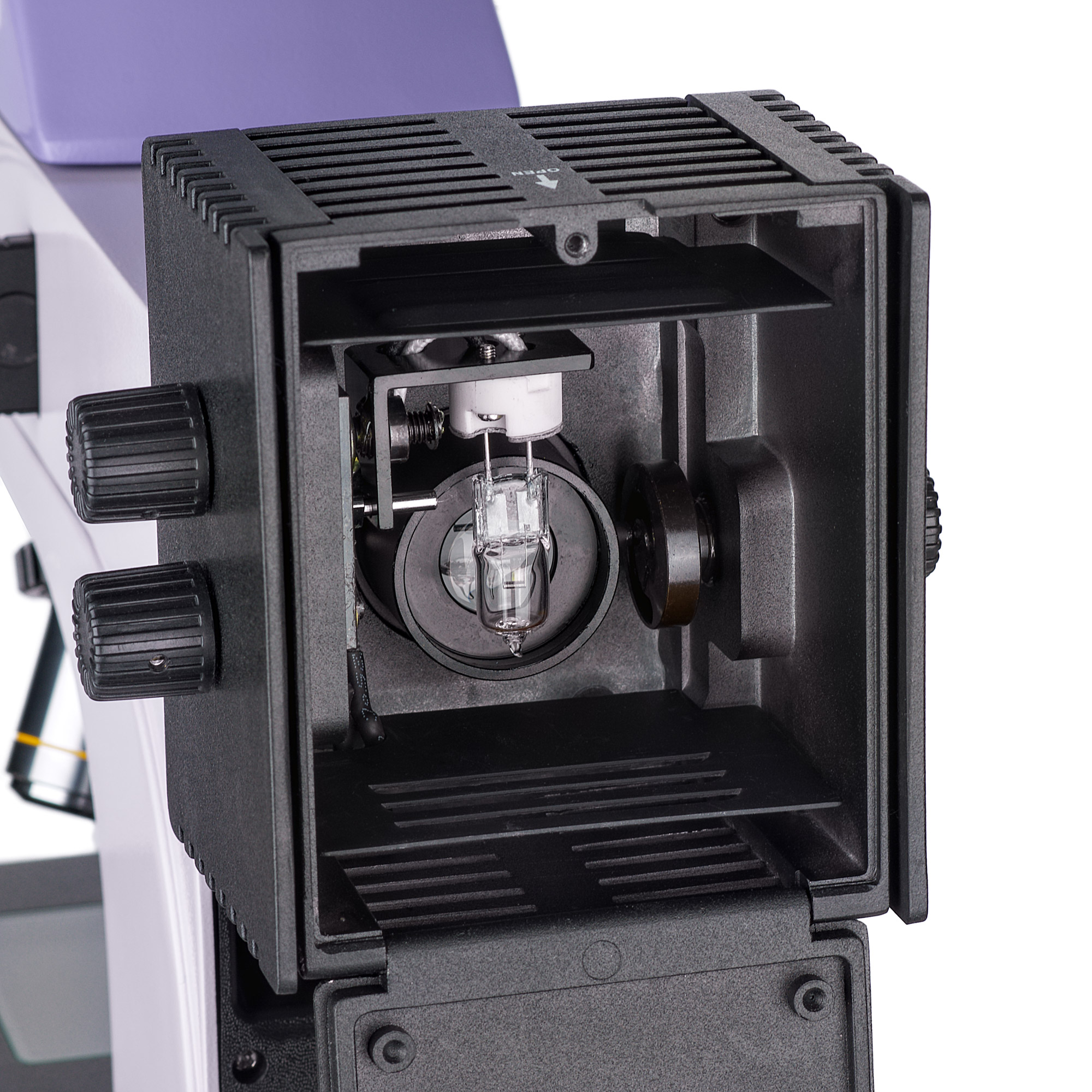

System oświetlenia wykorzystuje lampy halogenowe o ciepłej barwie, które nie powodują zmęczenia wzroku podczas długotrwałej obserwacji. Moc oświetlacza światła przechodzącego wynosi 30 W, a oświetlacza światłem odbitym 50 W, co pozwala na komfortową obserwację techniką ciemnego pola.

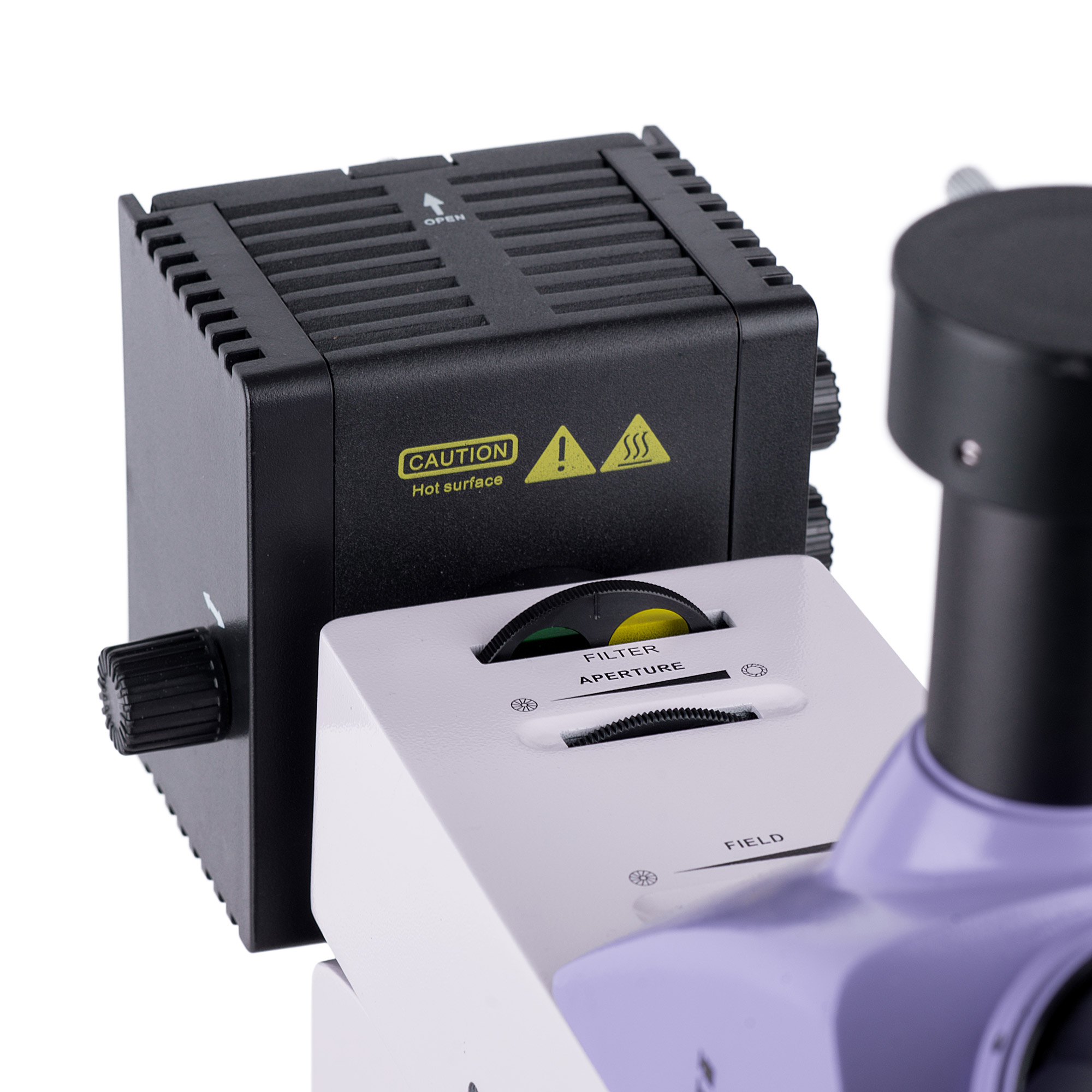

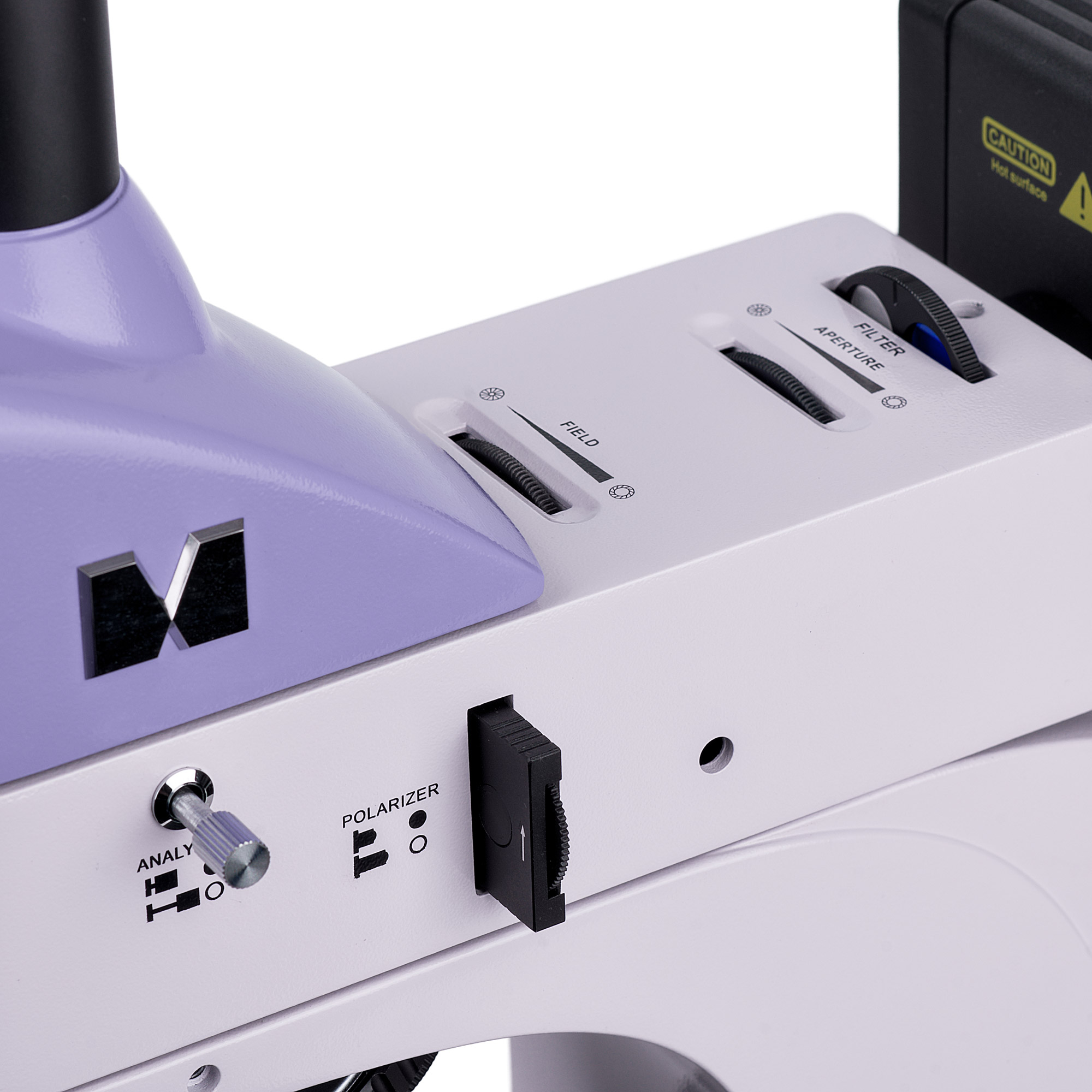

System podświetlenia światła odbitego obejmuje: urządzenie ciemnego pola, urządzenie do polaryzacji, przysłony polową i aperturową z regulacją centralną do stosowania metody oświetlenia Köhlera oraz filtry kolorowe. Źródło oświetlenia może być centrowane.

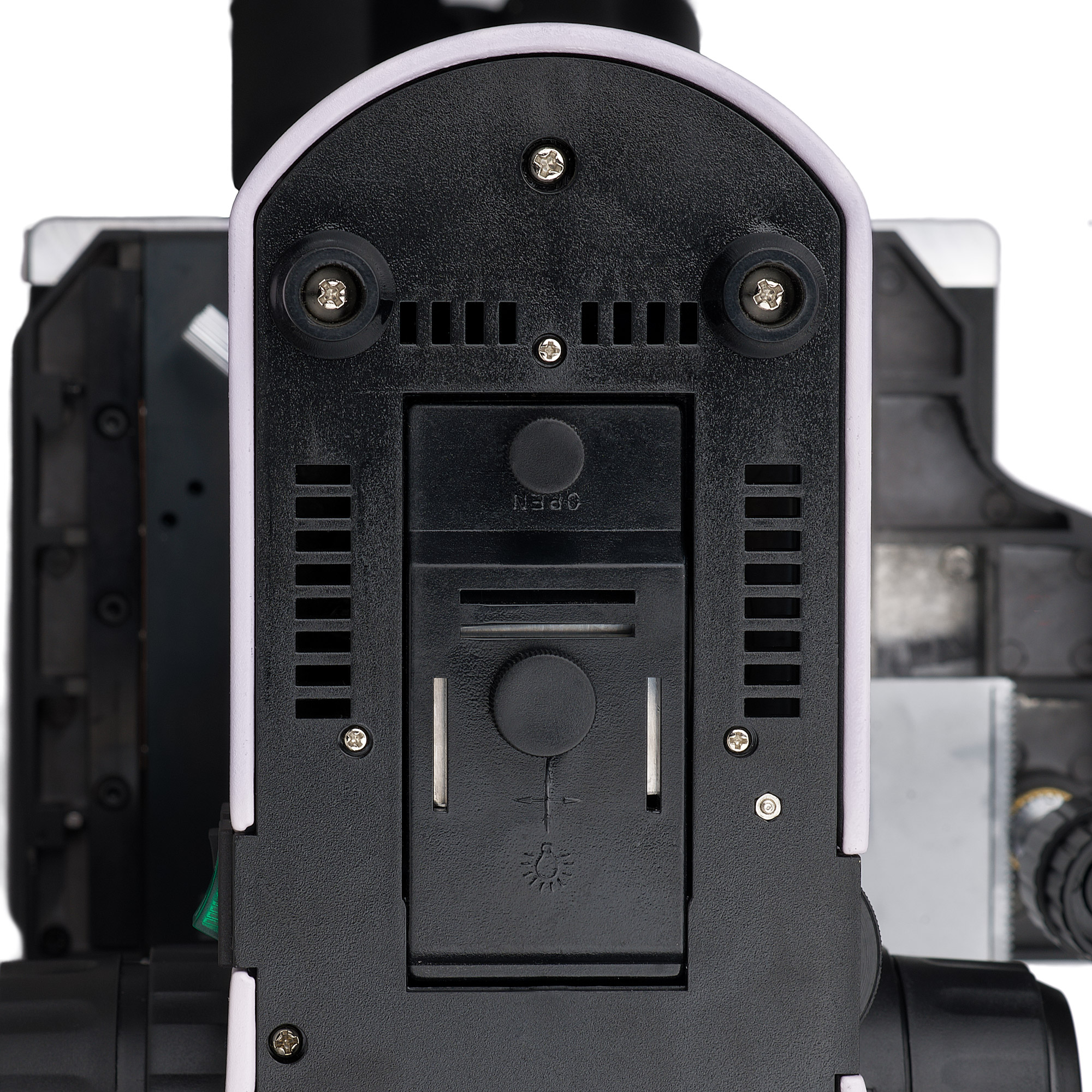

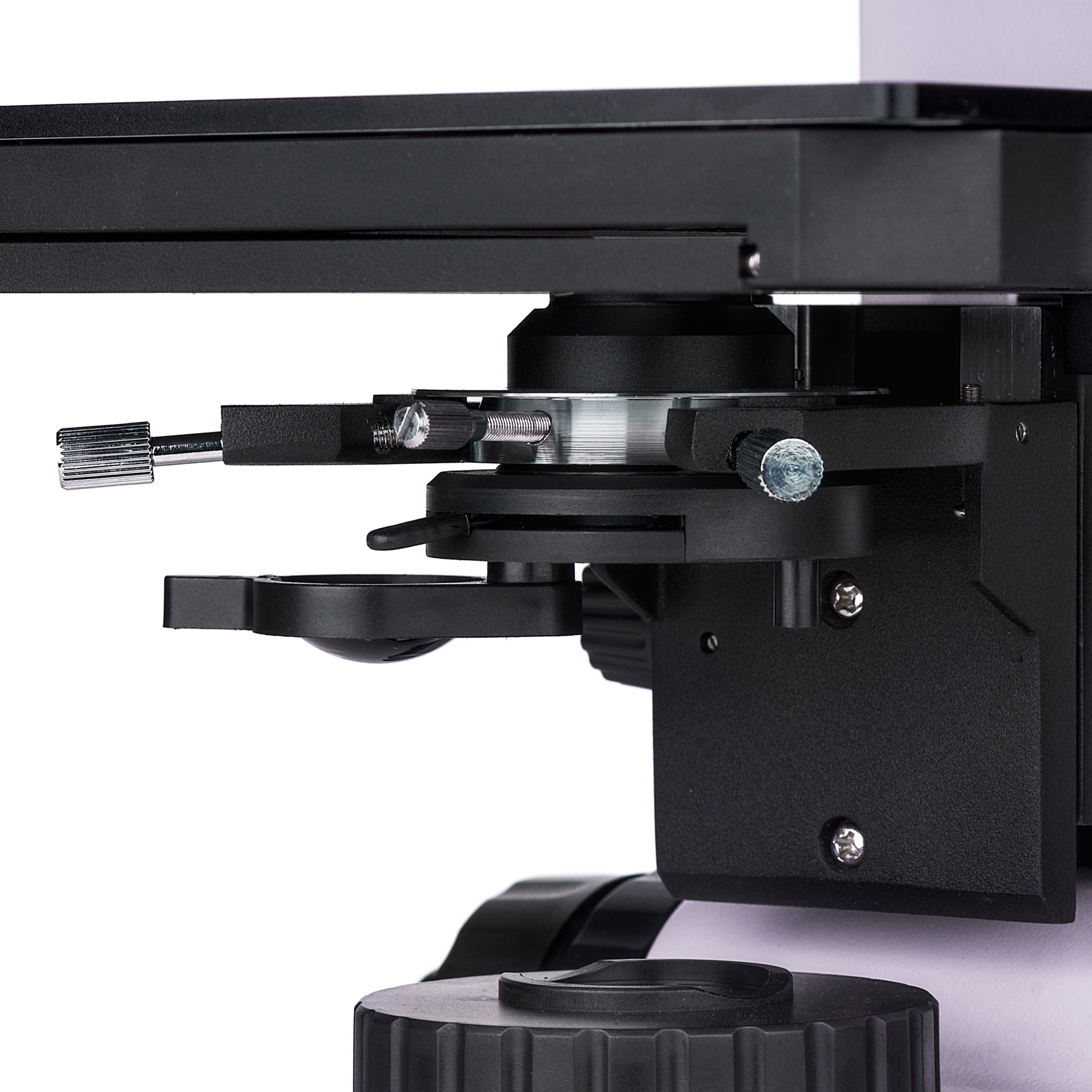

System podświetlenia światła przechodzącego obejmuje: kondensor z opuszczaną soczewką do obiektywów o mniejszym powiększeniu oraz przysłony polową i aperturową do metody Köhlera.

Stolik i mechanizm regulacji ostrości

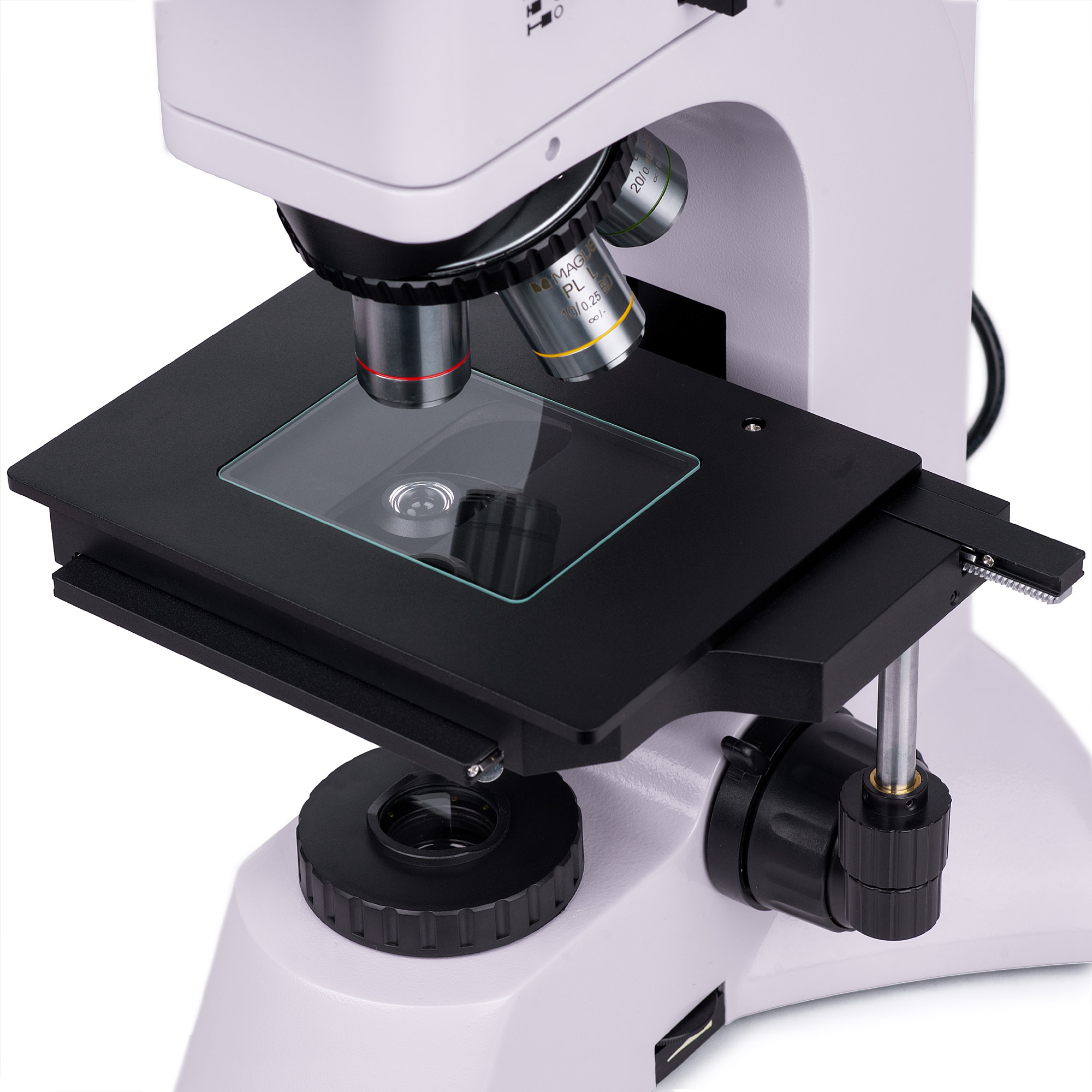

Preparat jest przesuwany poprzez przemieszczanie stolika w dwóch płaszczyznach. Wysokość obserwowanego preparatu nie powinna przekraczać 20 mm. Stolik na przezroczystą szklaną płytkę umożliwiającą obserwację preparatów półprzezroczystych.

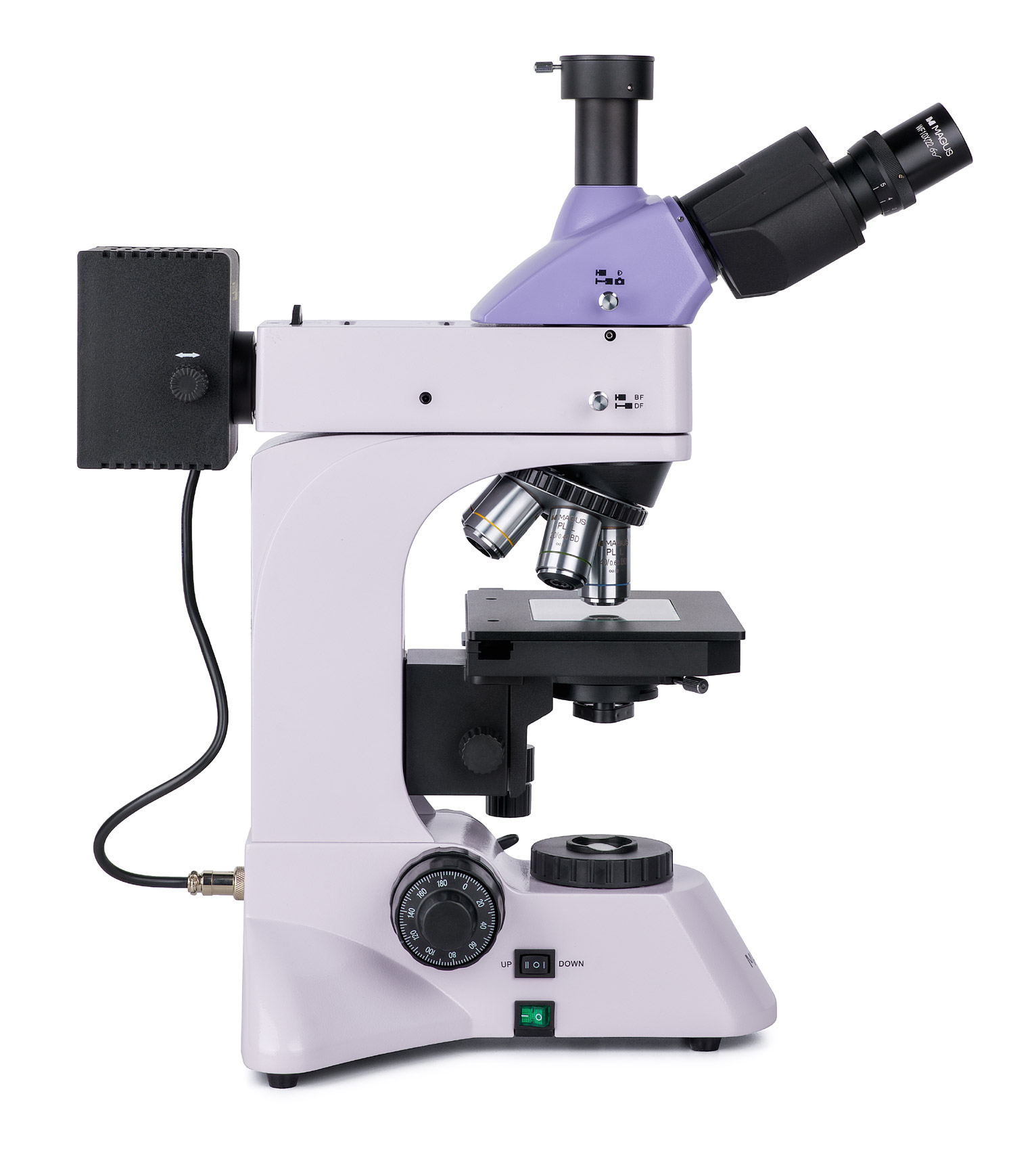

Ostrość jest regulowana za pomocą współosiowych pokręteł precyzyjnej i zgrubnej regulacji ostrości umieszczonych po obu stronach w dolnej części mikroskopu. Umożliwia to użytkownikowi swobodne oparcie dłoni na blacie stołu. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady po prawej stronie i regulację napięcia po lewej stronie.

Akcesoria

Asortyment akcesoriów zgodnych z mikroskopem MAGUS Metal 600 BD obejmuje: obiektywy z dużą odległością roboczą do obserwacji w jasnym polu i ciemnym polu, okulary, preparaty kalibracyjne oraz kamery cyfrowe.

Najważniejsze właściwości:

• Obserwacje nieprzezroczystych preparatów płaskich i polerowanych do 20 mm w świetle odbitym techniką jasnego pola, ciemnego pola i polaryzacyjną
• Obserwacja półprzezroczystych preparatów w świetle przechodzącym
• Tuba głowicy trójokularowej do mocowania kamery cyfrowej oraz dzielnik wiązki z dwoma pozycjami (100:0 i 0:100)
• Obiektywy planarno-achromatyczne z dużą odległością roboczą; BD oznacza możliwość obserwacji metodą jasnego pola (brightfield) i ciemnego pola (darkfield)
• Oświetlacz światła przechodzącego (żarówka halogenowa 30 W) i oświetlacz światłem odbitym (żarówka halogenowa 50 W) zwiększają komfort pracy podczas obserwacji metodą ciemnego pola
• Oświetlenie Köhlera (światło odbite) z możliwością centrowania źródła światła oraz przysłon polowej i aperturowej; filtry kolorowe
• Oświetlenie Köhlera (światło przechodzące) z kondensorem Abbego z możliwością centrowania i regulacji wysokości, opuszczaną soczewką kondensora do obiektywów o mniejszym powiększeniu
• Szeroki asortyment w pełni zgodnych okularów i obiektywów

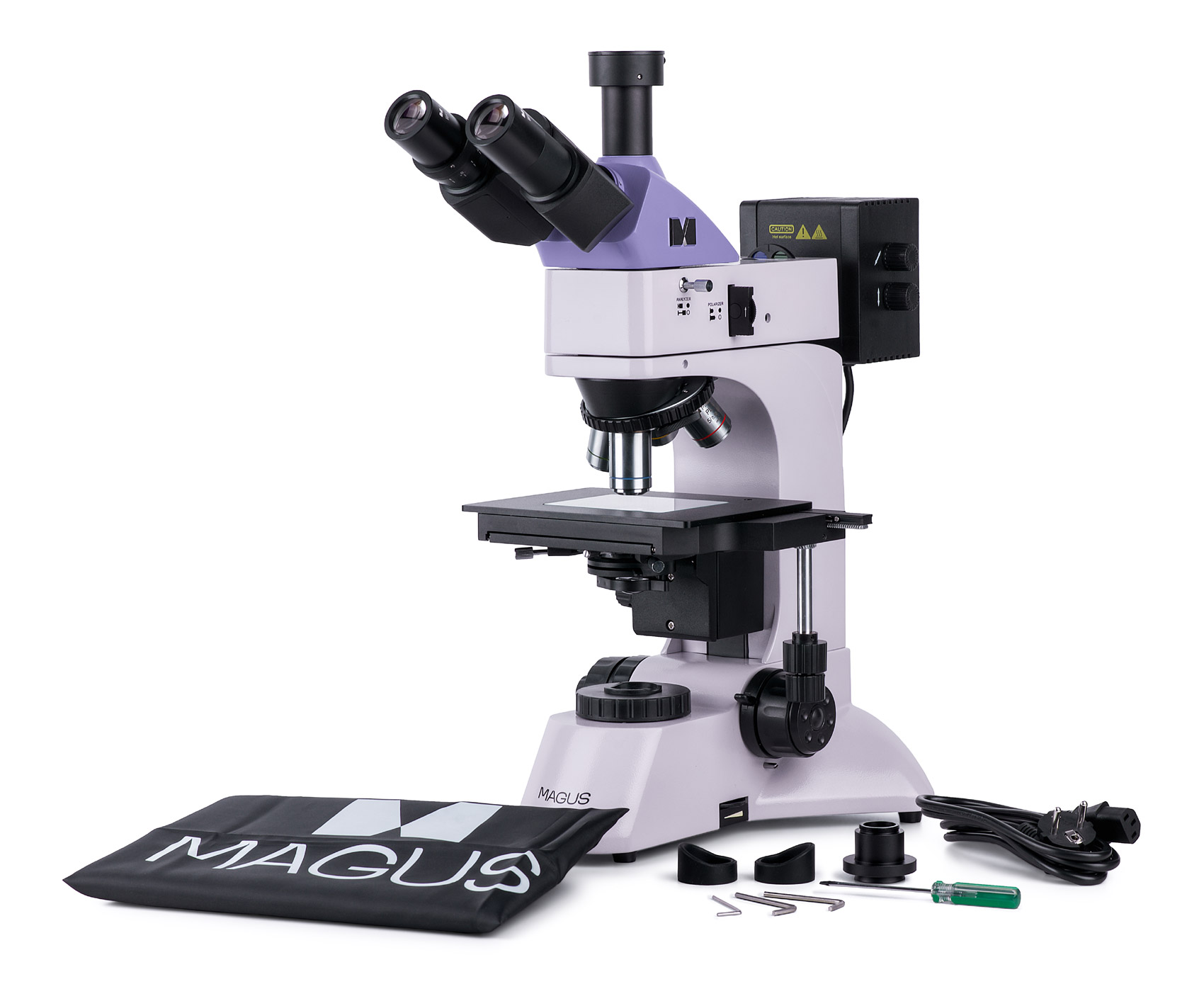

Zawartość zestawu:

• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Przezroczysta płytka stolika
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
• Kamera cyfrowa
• Preparat kalibracyjny
