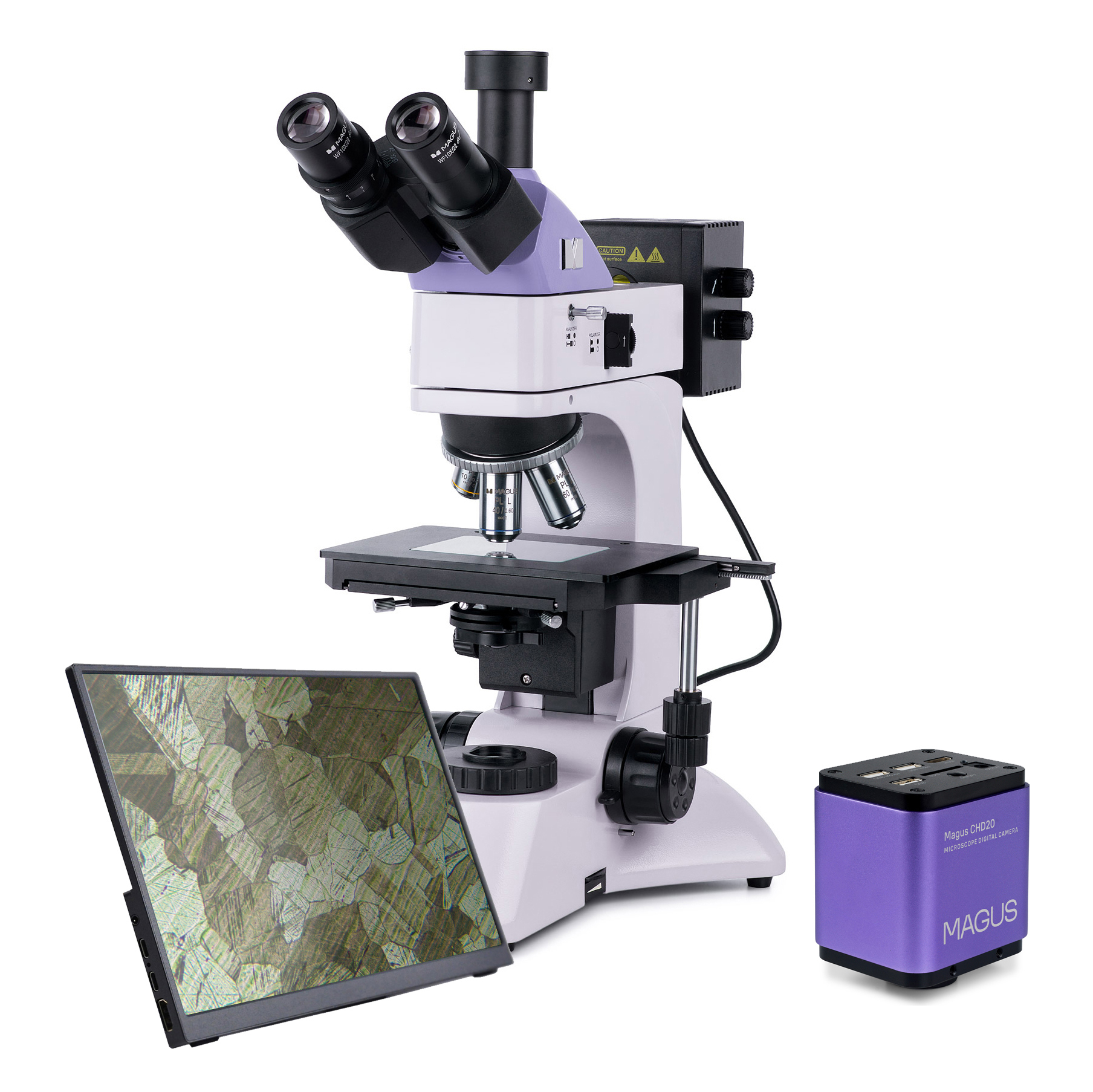

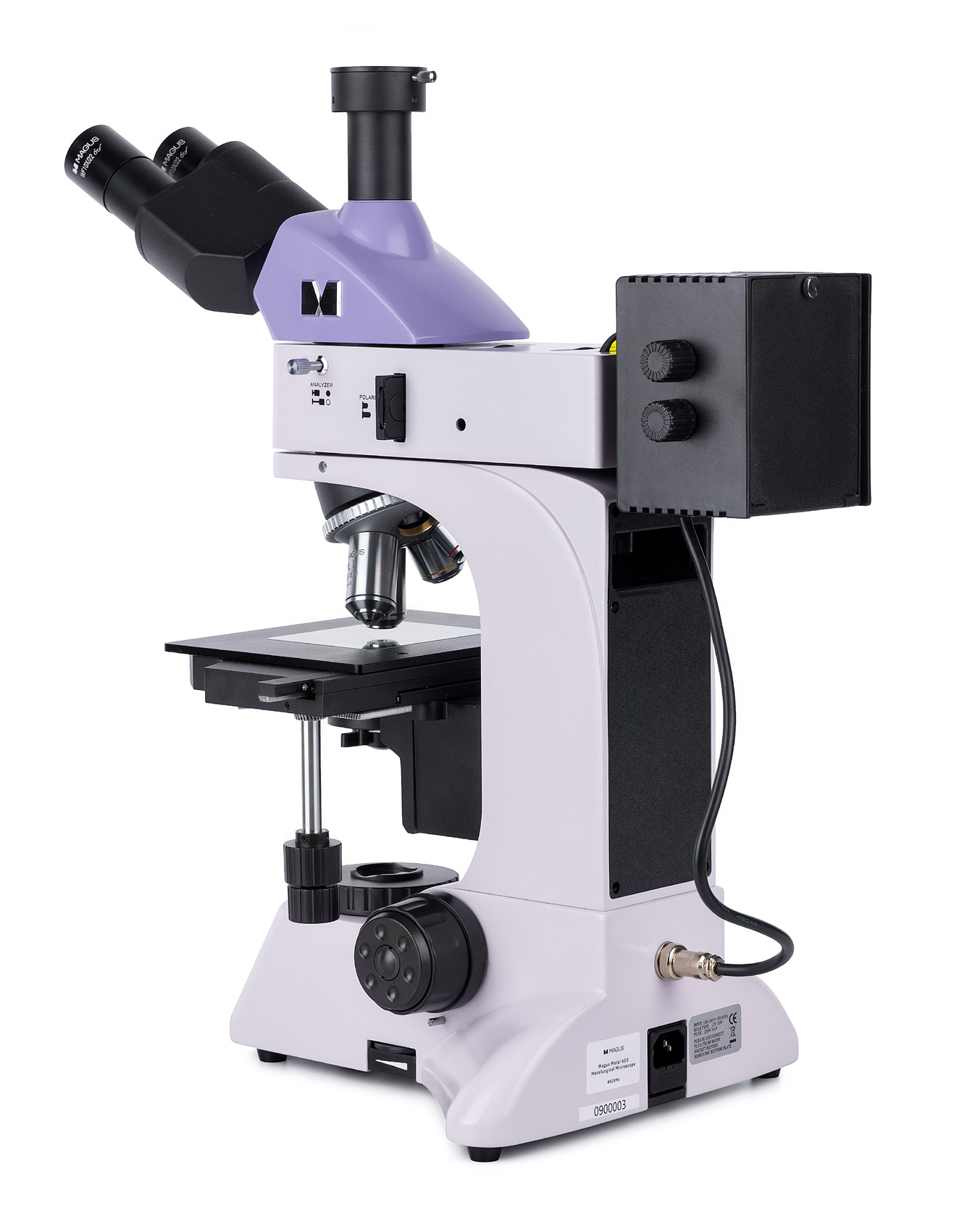

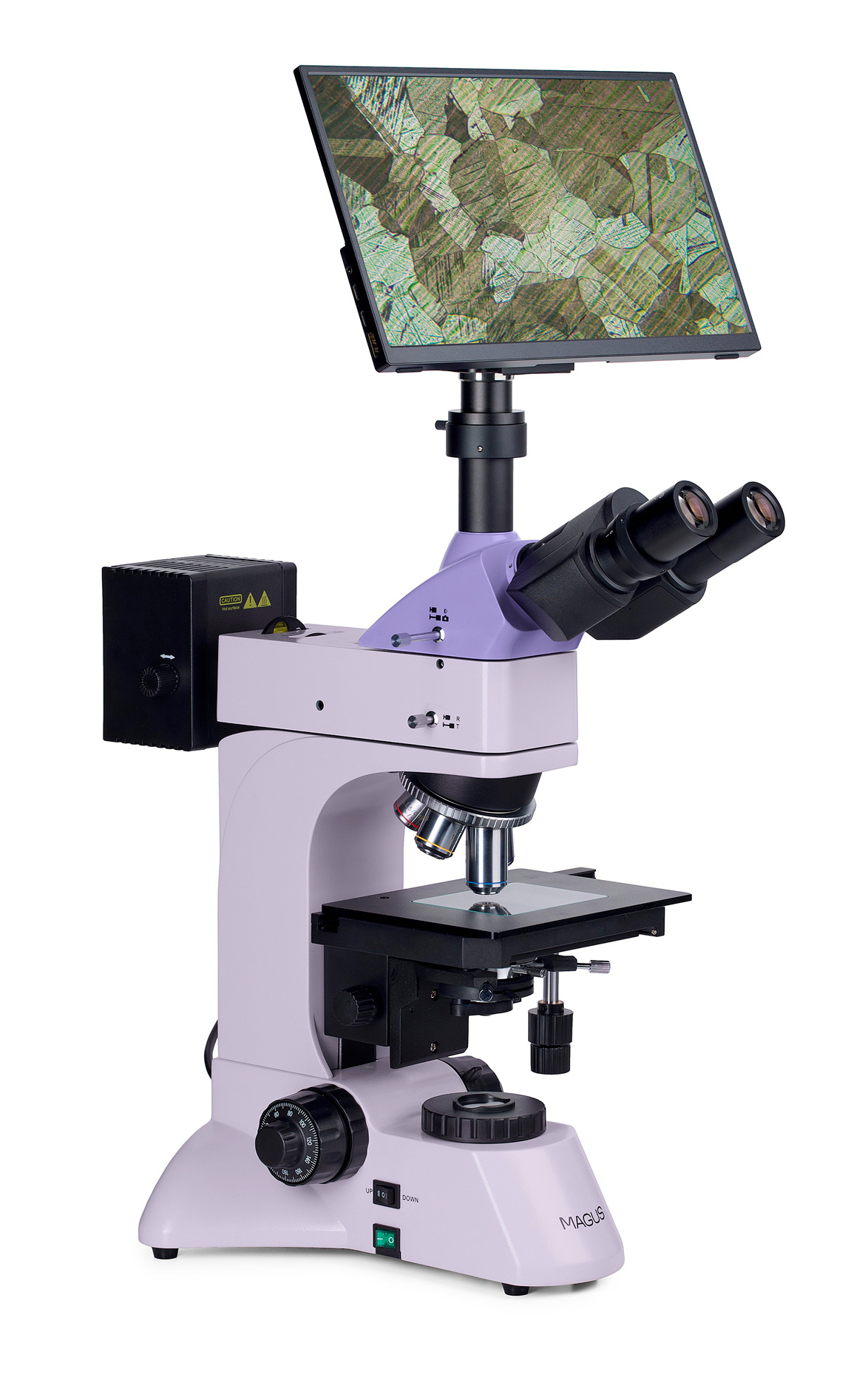

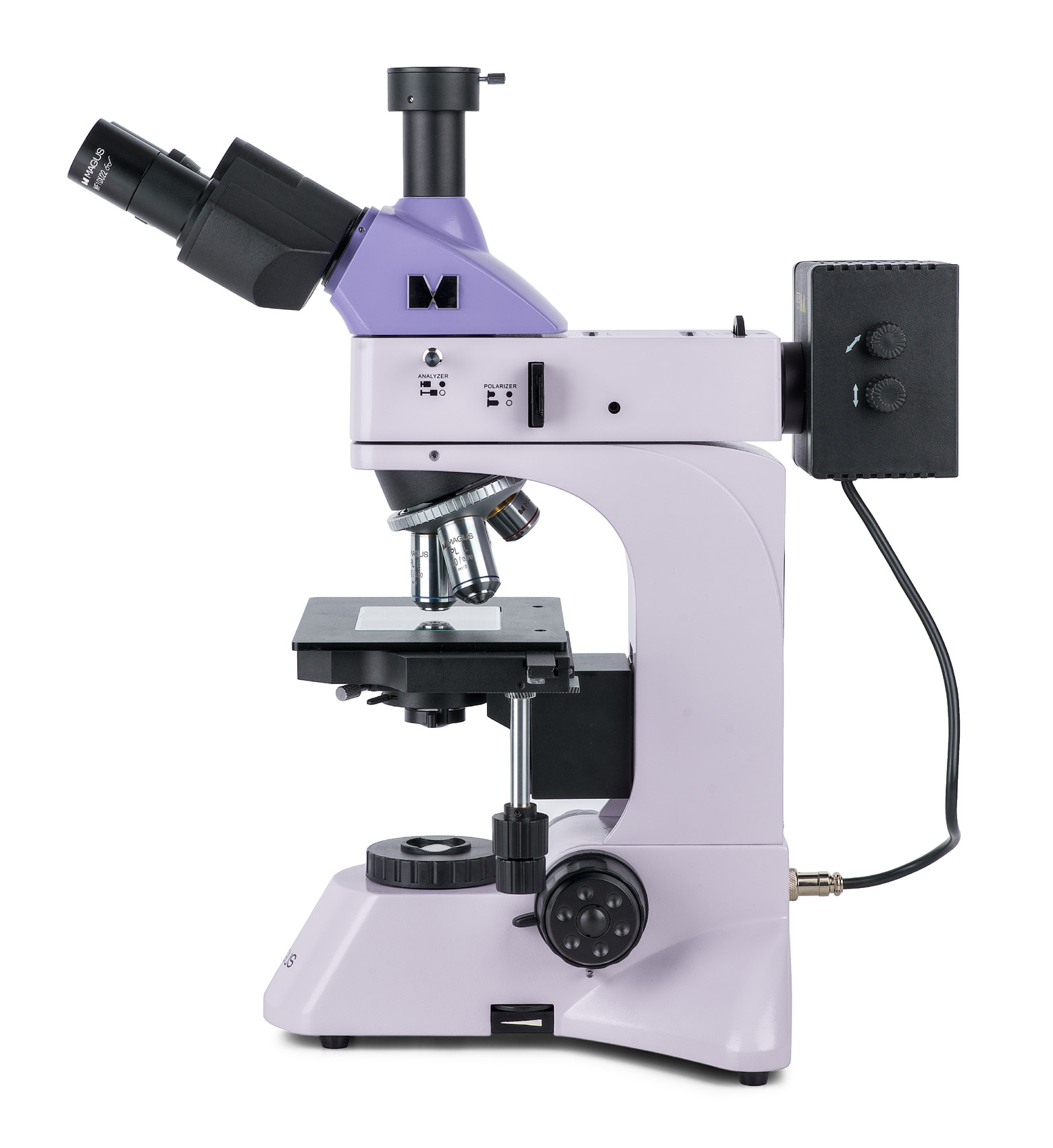

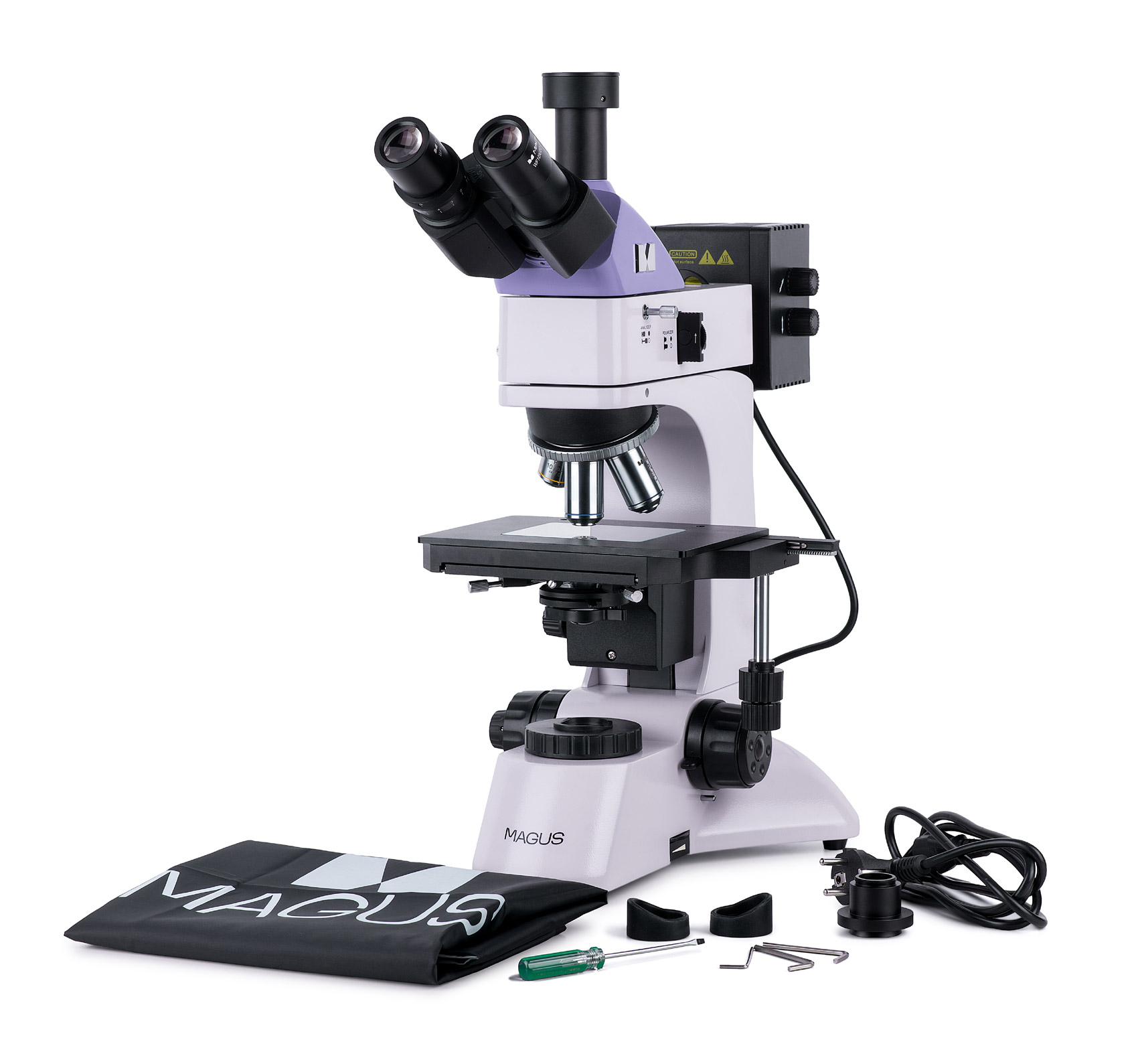

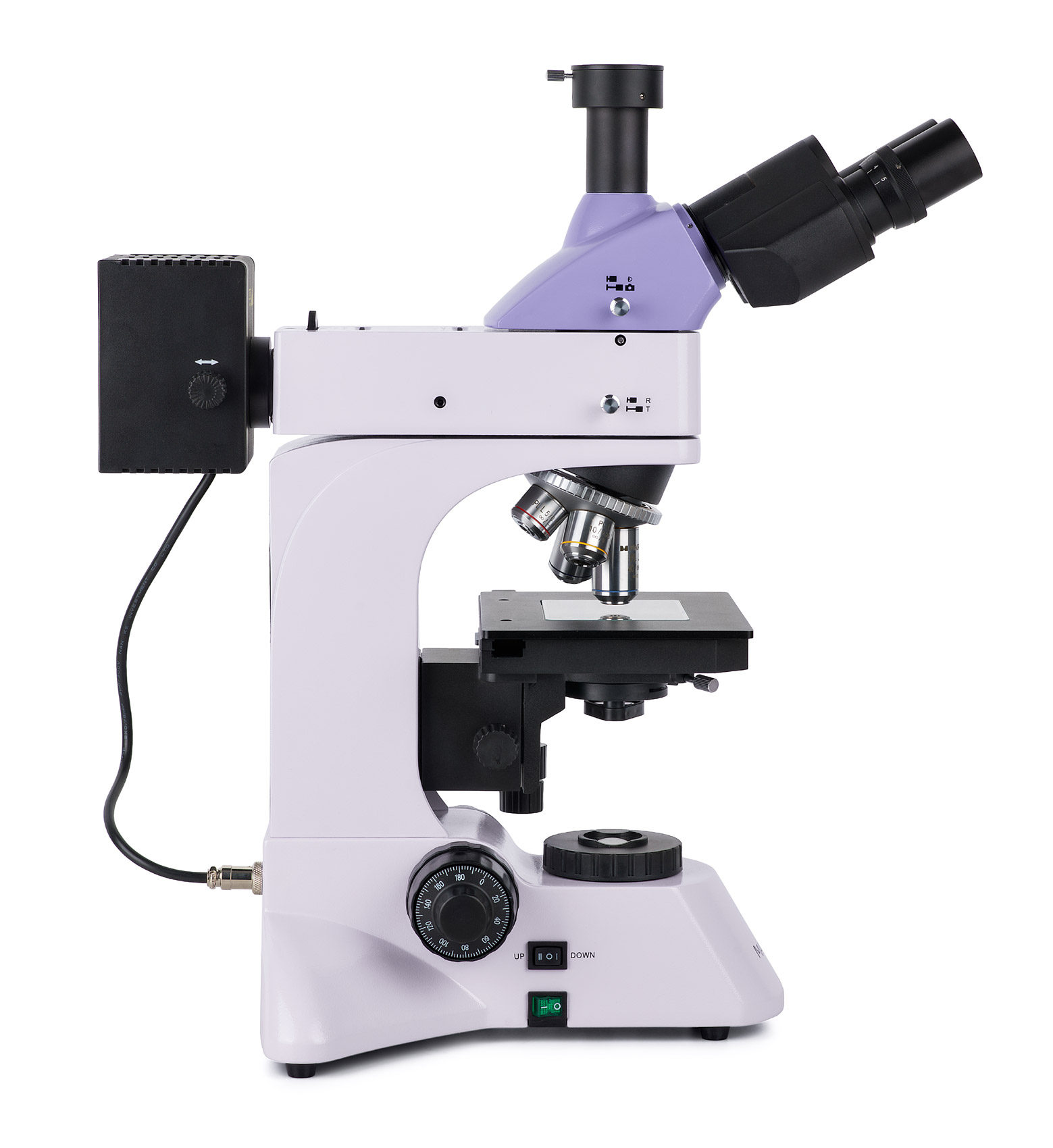

Mikroskop metalurgiczny cyfrowy MAGUS Metal D600 LCD

Mikroskop metalurgiczny MAGUS Metal D600 LCD jest przeznaczony do obserwacji nieprzezroczystych preparatów (metali, stopów, powłok malarskich, materiałów półprzewodnikowych i innych materiałów) w świetle odbitym przy użyciu techniki jasnego pola i techniki polaryzacyjnej. Można obserwować mikrostruktury preparatów płaskich i polerowanych. Oświetlacz światła przechodzącego pozwala również na badanie mikroskopowe cząstek osadzonych na filtrach i materiałach półprzezroczystych (np. cienkich powłokach). Mikroskop sprawdza się podczas badań i analiz prowadzonych przez geologów, metalurgów, techników, archeologów i specjalistów z innych dziedzin nauki.

Kamera cyfrowa

Kamera cyfrowa MAGUS CHD20 ma matrycę 2 MP i zapewnia realistyczne obrazy w jakości Full HD w rozdzielczości 1920×1080 pikseli. Kamera charakteryzuje się wysoką światłoczułością, która jest odpowiednia do pracy w świetle fluorescencyjnym. Dzięki zastosowaniu filtrów mozaikowych w kolorach podstawowych R, G, B uzyskuje się prąd ciemny o niskiej wartości i wyraźny obraz.

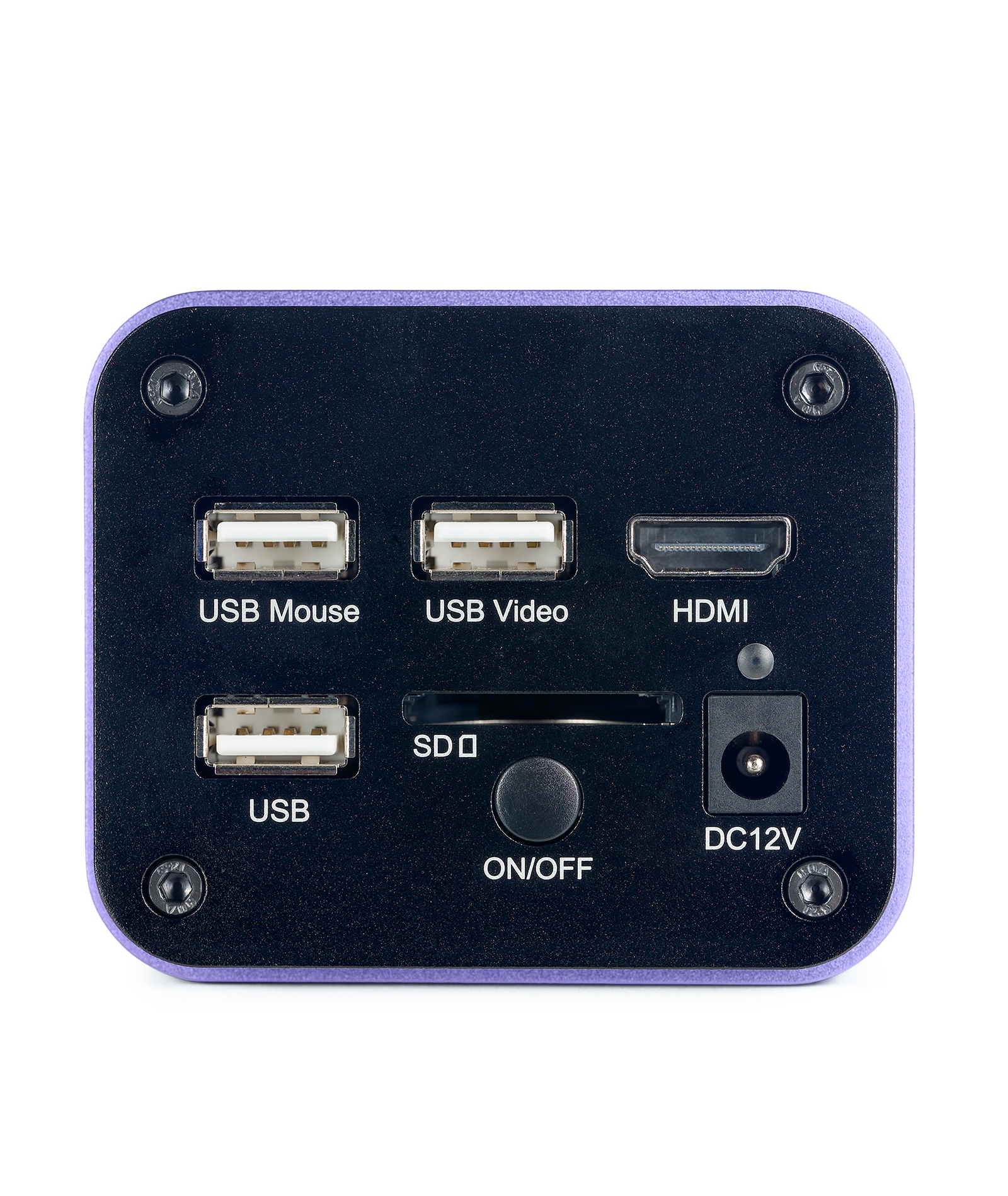

Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez komputera. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Dodatkowy interfejs USB 2.0 umożliwia podłączenie kamery do komputera.
Wideo jest nagrywane z prędkością 60 kl./s lub 50 kl./s w zależności od wyjścia wideo.
Kamera łączy dużą liczbę klatek na sekundę i wysoką przepustowość HDMI, dzięki czemu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

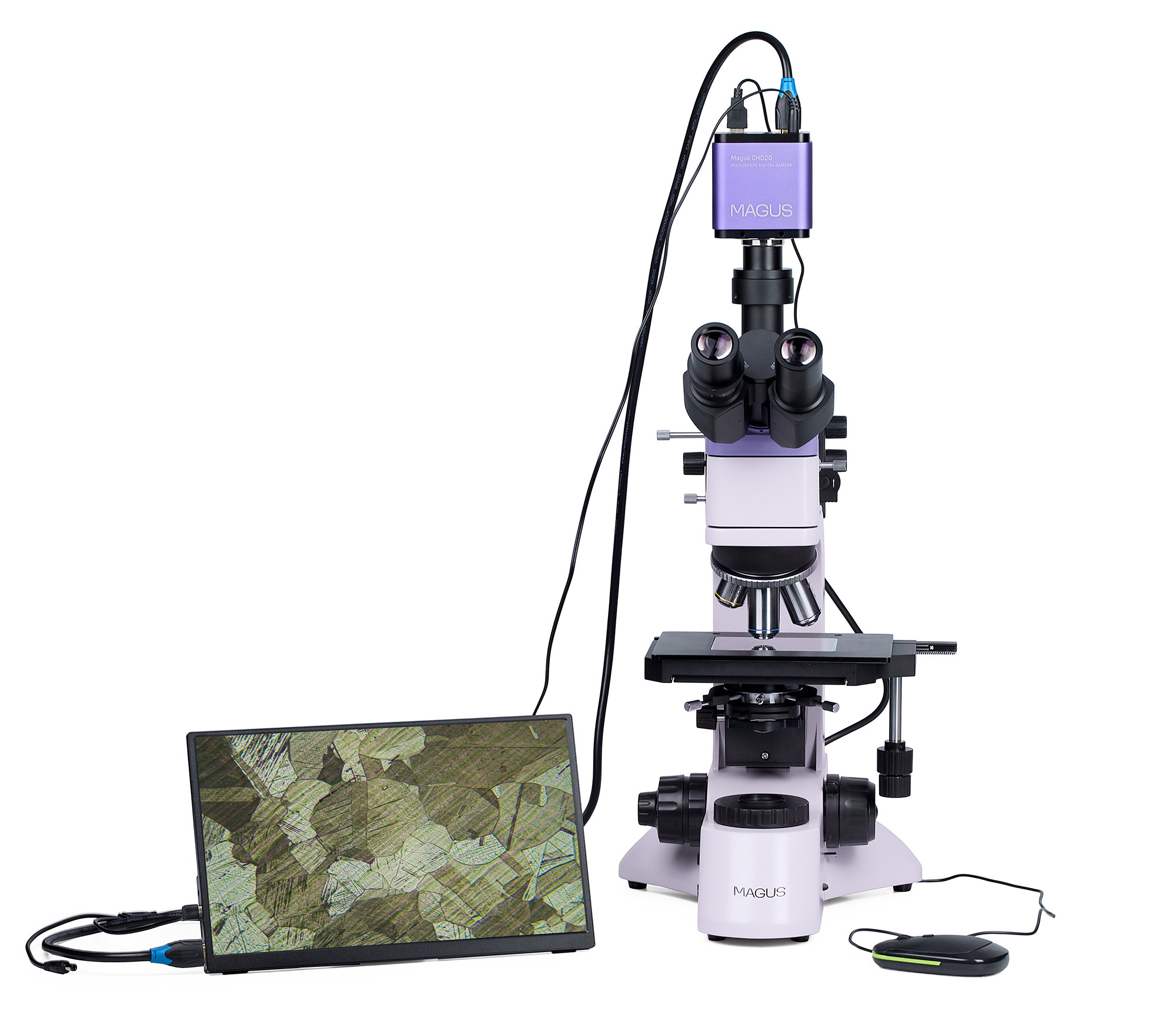

Monitory MAGUS MCD współpracują z kamerami MAGUS CHD, tworząc kompletny system obrazowania przeznaczony do mikroskopów MAGUS.
Połączenie z kamerą odbywa za pośrednictwem interfejsu HDMI. Monitor wyświetla obrazy w czasie rzeczywistym. Jego ekran LCD z matrycą IPS wyróżnia się szerokim kątem wyświetlania, wysoką jasnością i dobrym kontrastem. Obraz nie ulega zniekształceniu nawet wtedy, gdy ogląda się go pod dużym kątem. Rozmiar ekranu to 13,3”.

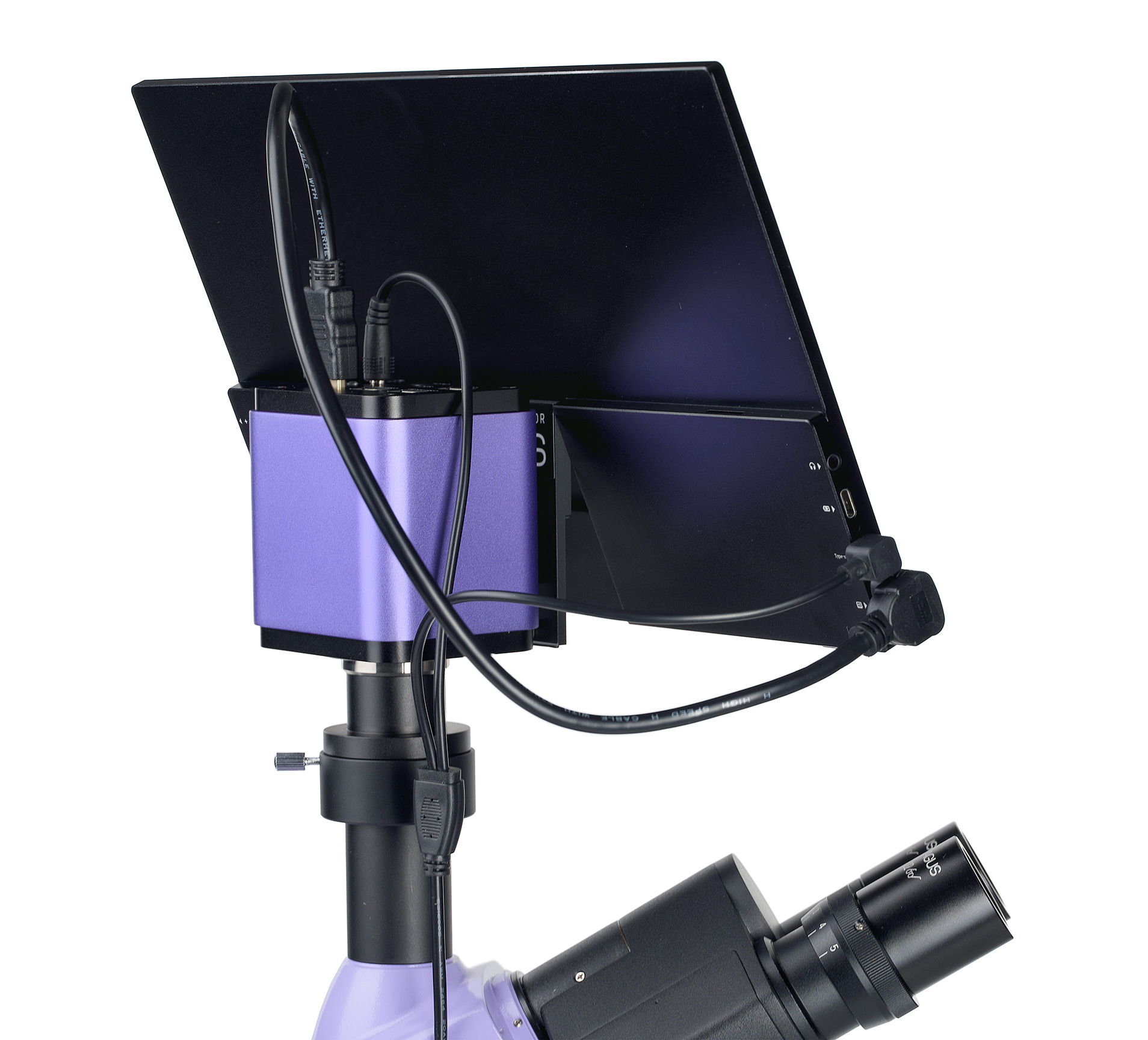

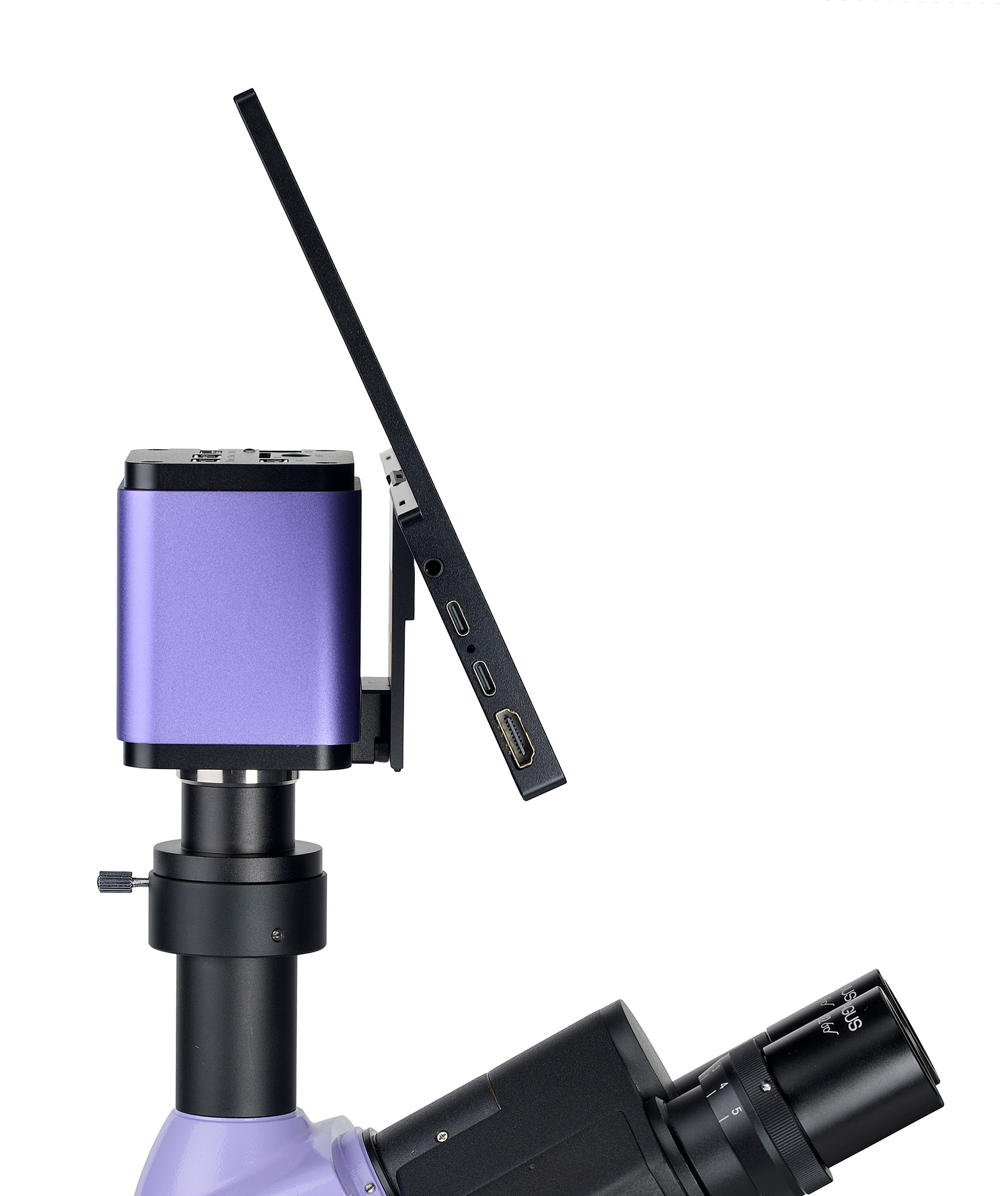

Monitor można ustawić na płaskiej powierzchni, używając składanej podstawki, lub zamocować bezpośrednio do kamery lub na statywie.

Układ optyczny

Głowica trójokularowa jest wyposażona w tubę głowicy trójokularowej do montażu aparatu (sprzedawanego osobno). Wiązkę światła można podzielić na dwie pozycje:: 100:0 i 0:100, co oznacza, że można ją skierować do kamery cyfrowej lub do tuby okularu. Głowica trójokularowa jest pochylona pod kątem 30°, co zwiększa komfort długotrwałych obserwacji. Na lewej tubie umieszczono pierścień regulacji dioptrii.

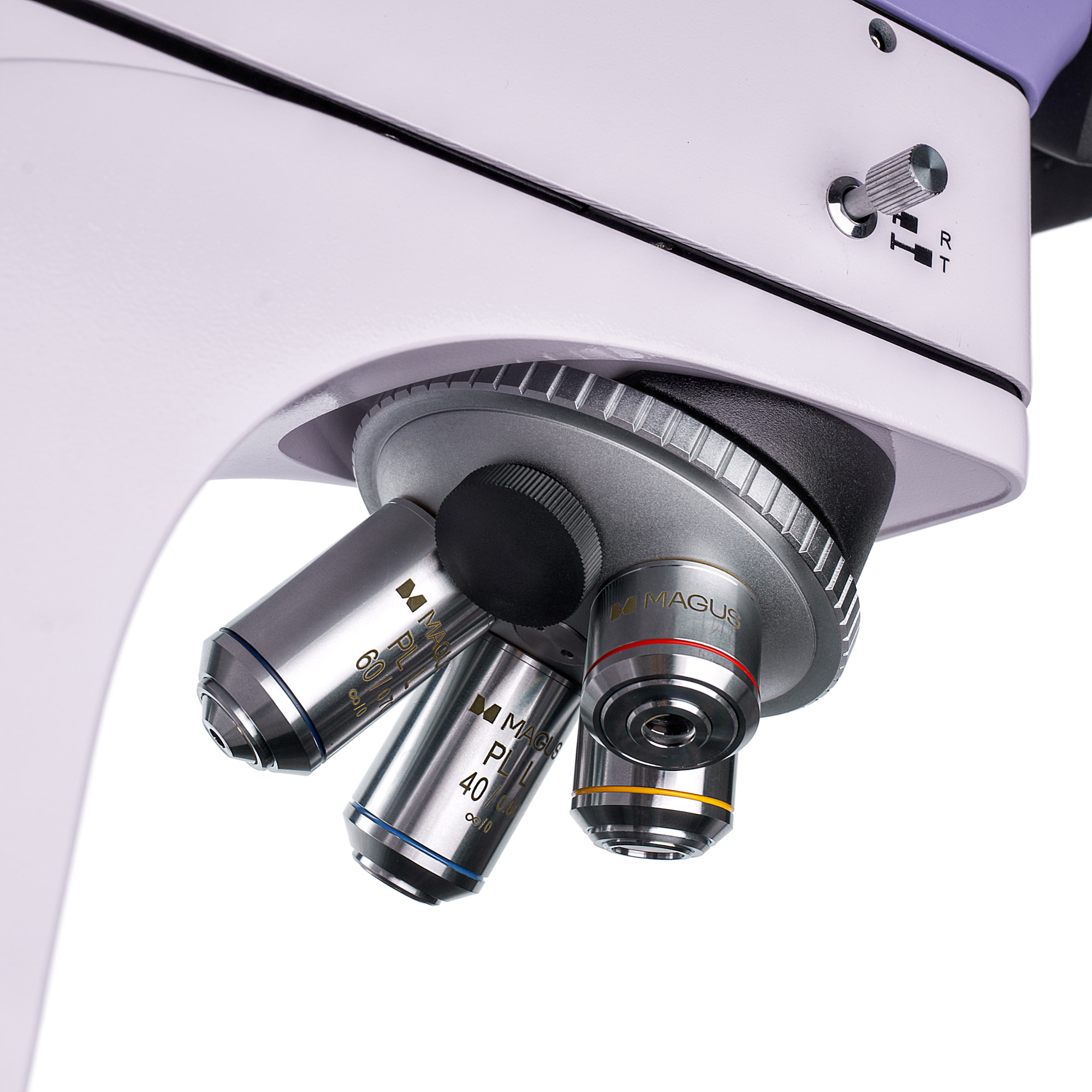

Zakres powiększenia mikroskopu w podstawowej konfiguracji wynosi od 50 do 600 razy. W celu zwiększenia górnego zakresu powiększenia można zamocować dodatkowe okulary. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz. Jednocześnie można zamocować pięć obiektywów – cztery obiektywy są w zestawie, a jedno gniazdo jest przeznaczone na dodatkowy obiektyw. W mikroskopie zastosowano obiektywy planarno-achromatyczne z dużą odległością roboczą przeznaczone do obserwacji techniką jasnego pola.

Oświetlenie

Mikroskop jest wyposażony w systemy oświetlaczy światła przechodzącego i odbitego. W obydwu układach zastosowano żarówki halogenowe o mocy 30 W z regulacją jasności zasilane sieciowo. Żarówki halogenowe emitują światło o barwie, która umożliwia komfortową pracę.

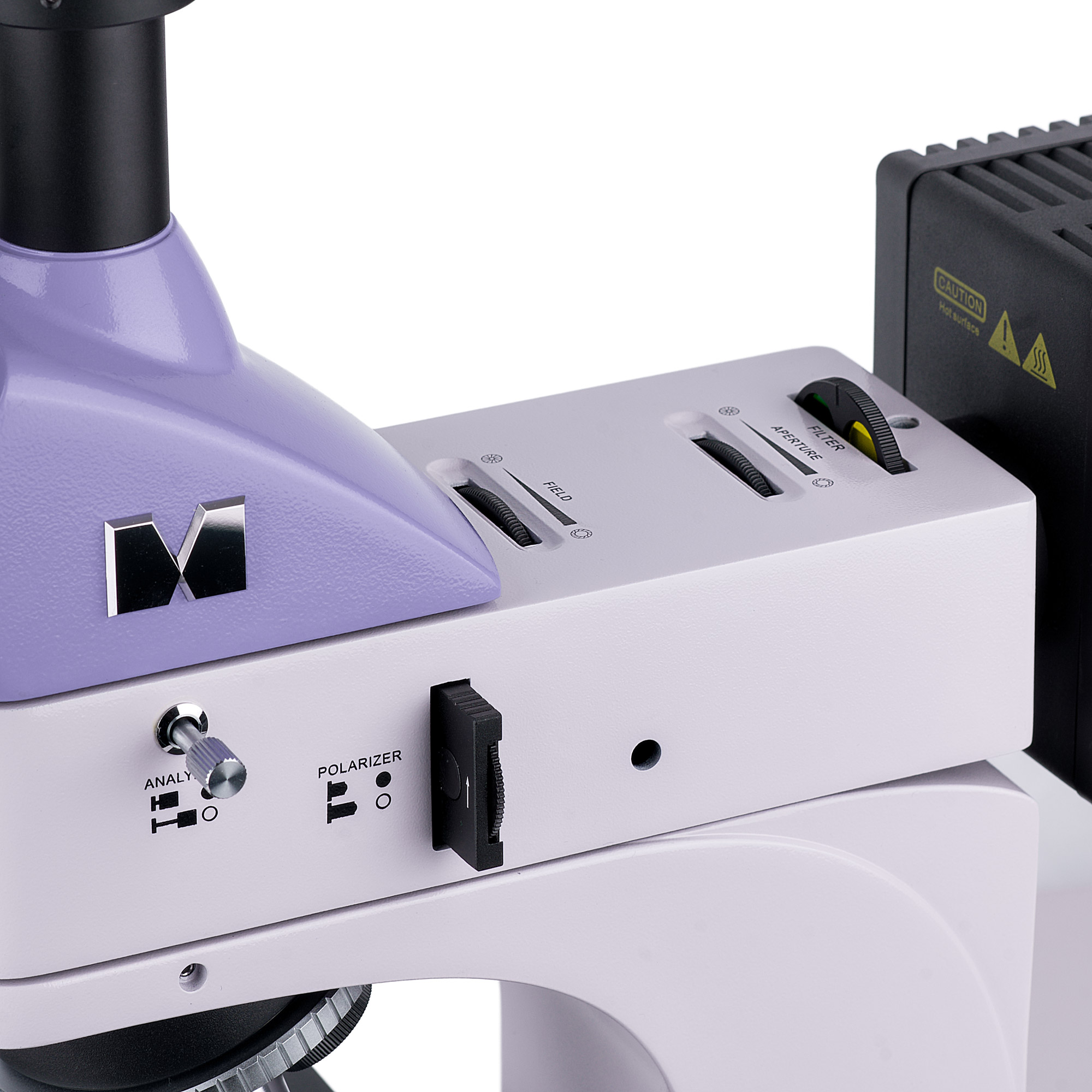

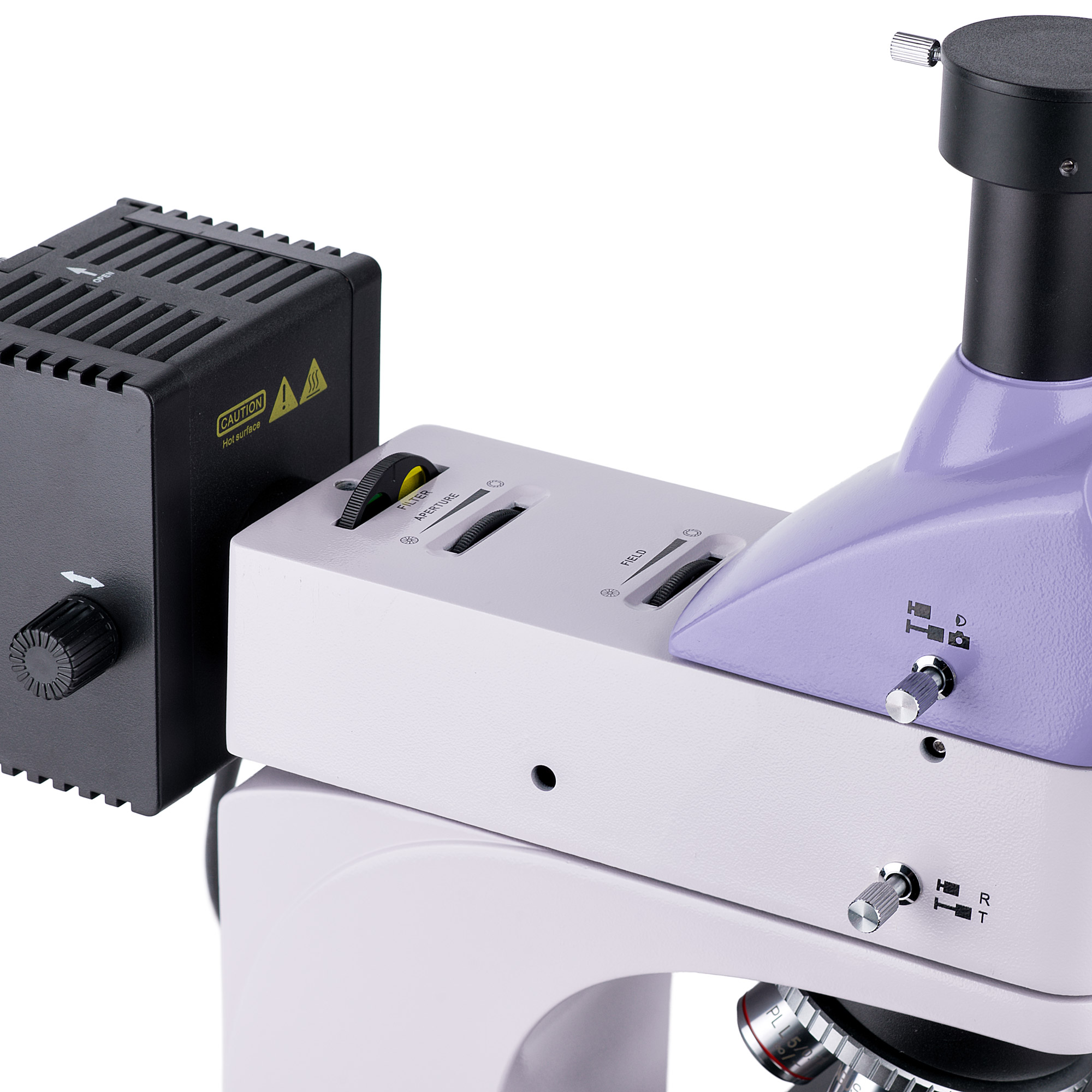

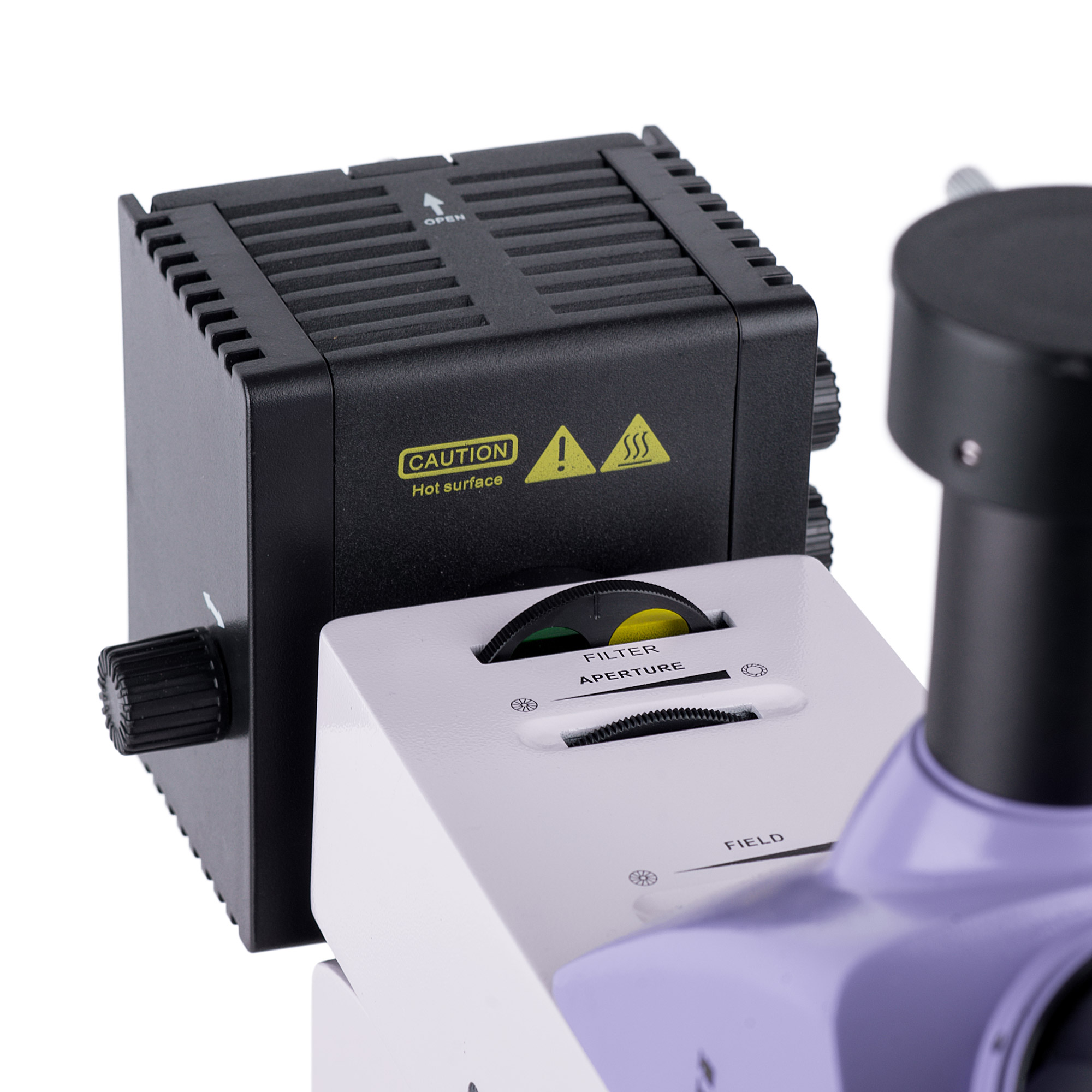

Mikroskop jest wyposażony w urządzenie polaryzacyjne do obserwacji w świetle odbitym: wbudowany analizator i wyjmowany polaryzator. Przysłony polowa i aperturowa umożliwiają korzystanie z oświetlenia Köhlera, a zestaw zawiera również filtr kolorowe. Istnieje możliwość centrowania przysłon i źródła światła odbitego.

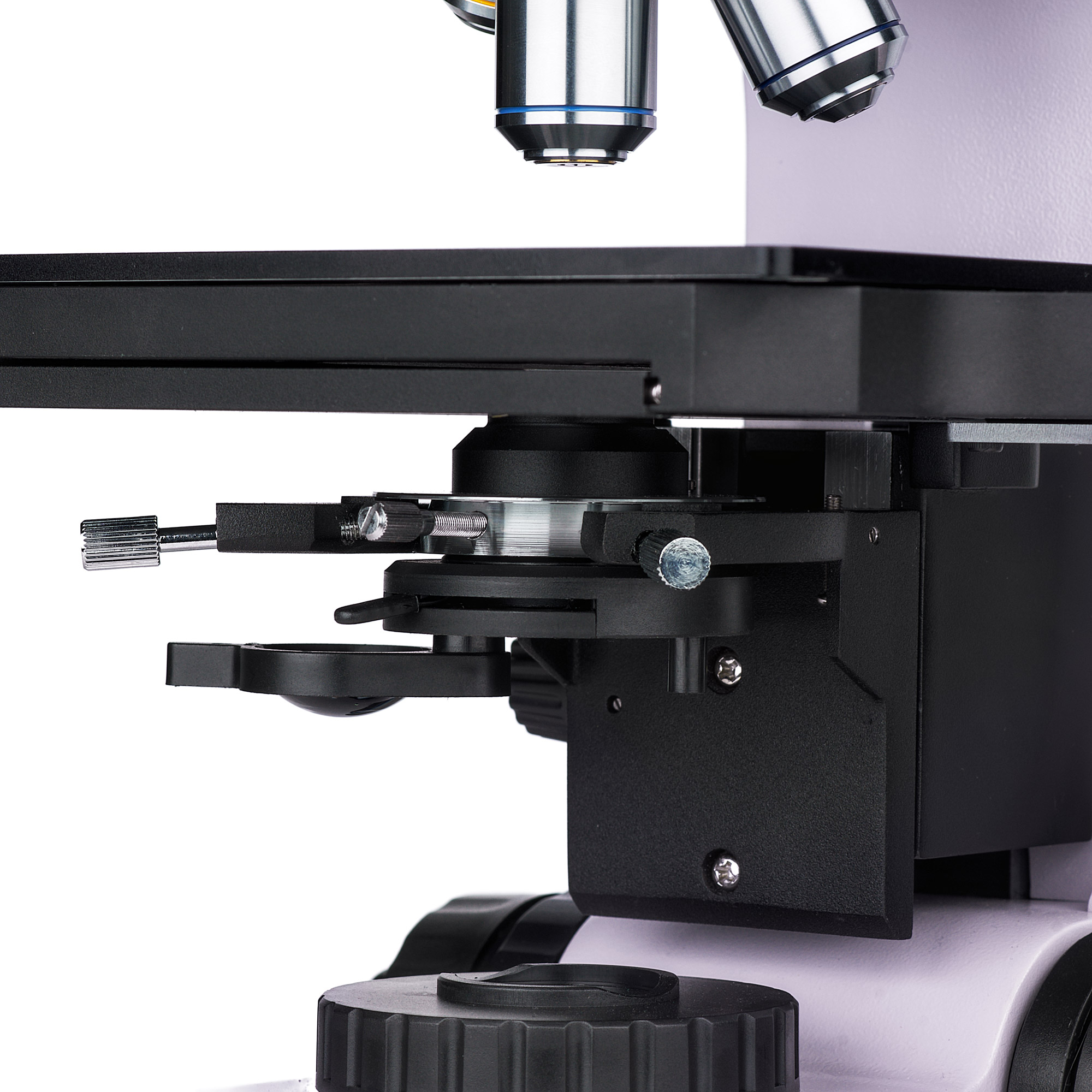

System podświetlenia światła przechodzącego wykorzystuje tradycyjny kondensor Abbego, które pozycję można regulować na dwa sposoby: centrować i regulować wysokość. System uzupełnia odchylana soczewka przeznaczona do obiektywów o mniejszym powiększeniu. Obecność przysłon polowej i aperturowej umożliwia zastosowanie metody oświetlenia Köhlera.

Stolik i mechanizm regulacji ostrości

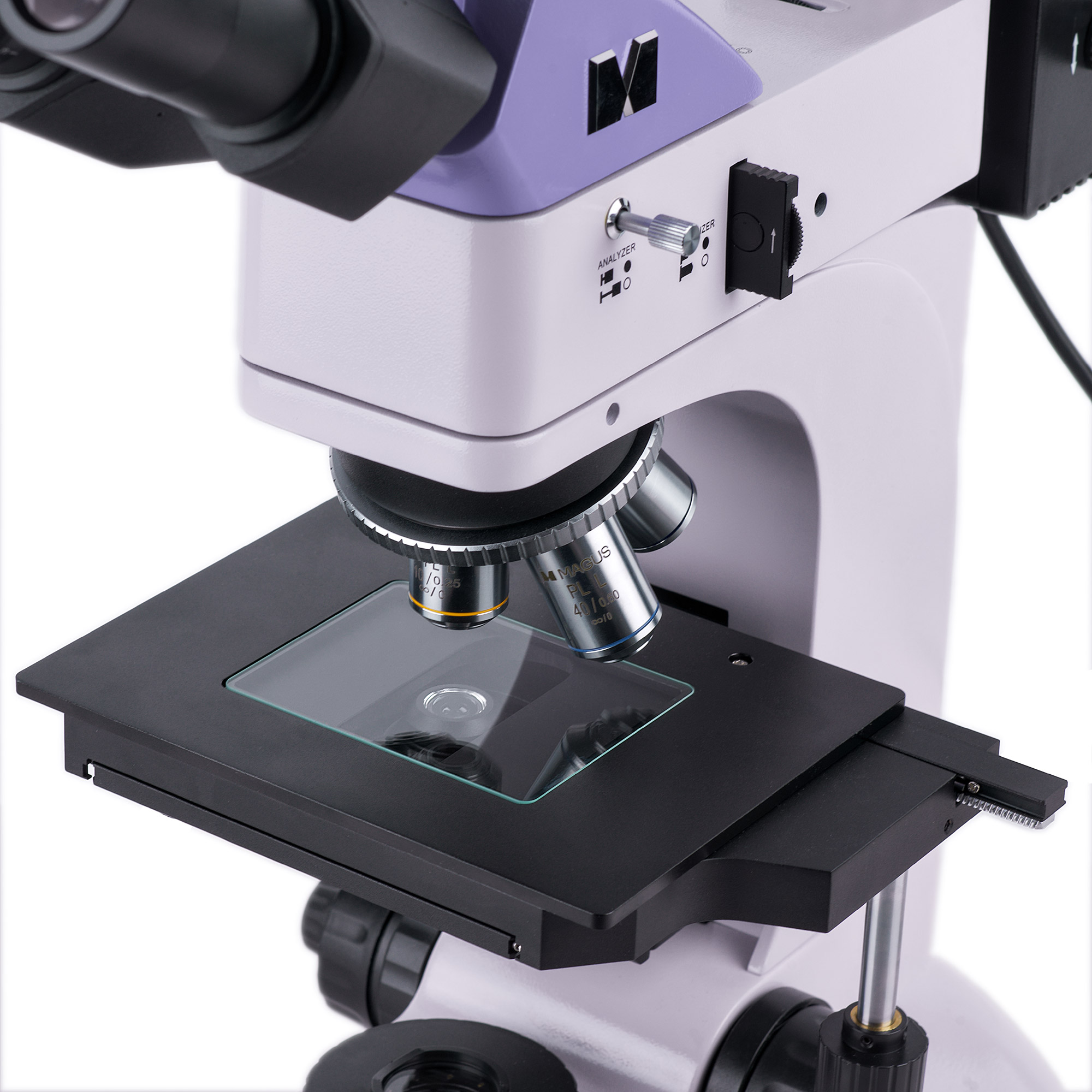

Maksymalna wysokość preparatu, który można umieścić na stoliku, wynosi 20 mm. Preparat jest przesuwany poprzez przemieszczanie stolika w dwóch płaszczyznach. Stolik jest wyposażony w szklaną płytkę wykorzystywaną do pracy z nieprzezroczystymi preparatami.

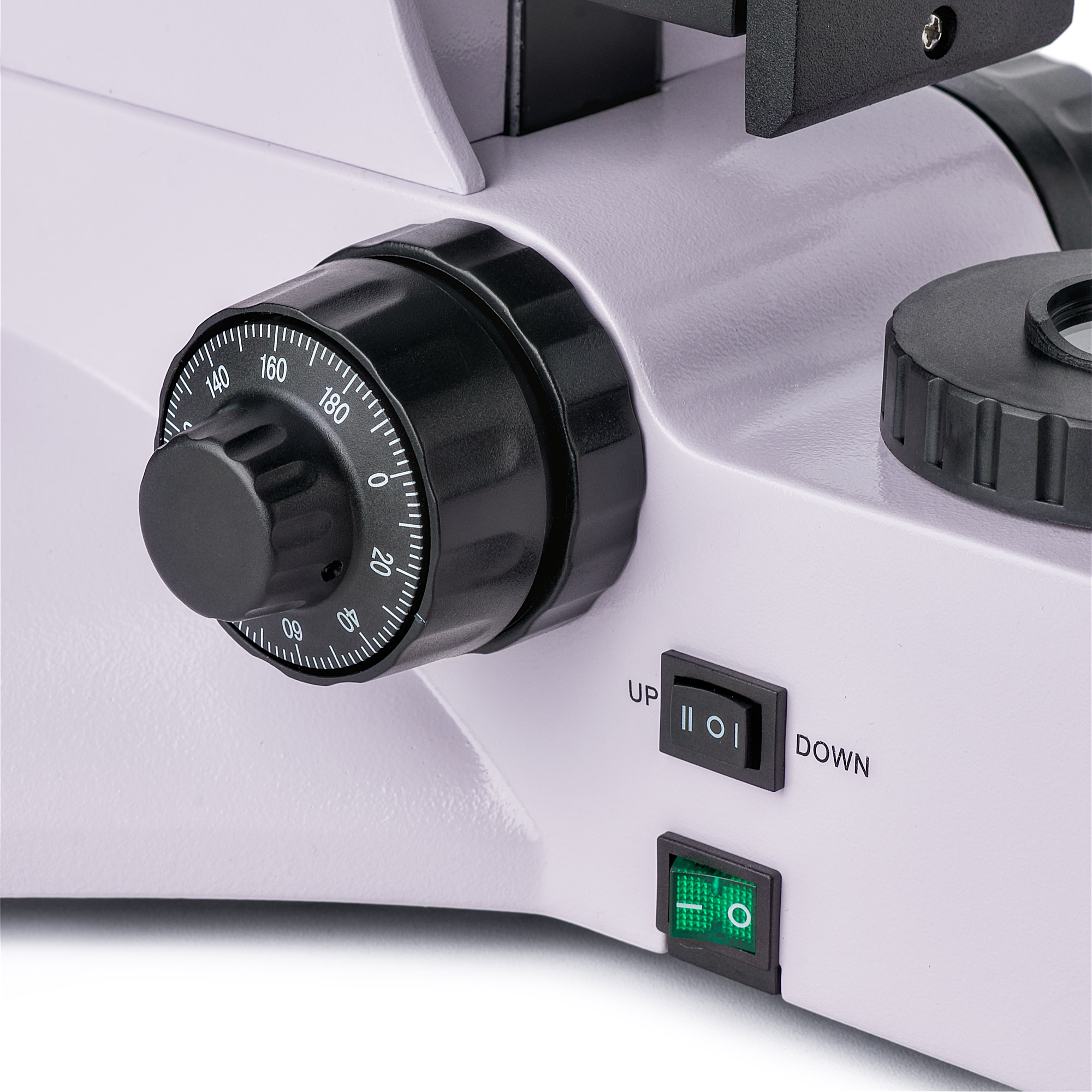

Do regulowania ostrości służą mechanizmy regulacji zgrubnej i precyzyjnej. Regulacja ostrości jest płynna i precyzyjna. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła ostrości są umieszczone współosiowo po obu stronach mikroskopu, a ich obsługa nie wymaga unoszenia dłoni w powietrzu – można położyć je na blacie stołu.

Akcesoria

Mikroskop MAGUS Metal 600 można wyposażyć w dodatkowe okulary, obiektywy z dużą odległością roboczą, kamery cyfrowe i preparaty kalibracyjne.

Najważniejsze właściwości mikroskopu:

• Mikroskop do obserwacji płaskich i polerowanych preparatów nieprzezroczystych w świetle odbitym oraz preparatów półprzezroczystych w świetle przechodzącym
• Głowica trójokularowa z tubą głowicy trójokularowej i dzielnikiem wiązki
• Źródło światła przechodzącego i odbitego: Żarówka halogenowa 30 W
• Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym, obserwacja mikroskopowa techniką polaryzacyjną w świetle odbitym
• Elementy (przysłony i źródła oświetlenia) systemu podświetlenia światła odbitego mogą być centrowane; zestaw filtrów
• Kondensor Abbego z odchylaną soczewką przeznaczoną do obiektywów o mniejszym powiększeniu
• Szeroki asortyment dodatkowych obiektywów i okularów

Najważniejsze właściwości kamery:

• Kamera działa autonomicznie bez konieczności połączenia z komputerem za pośrednictwem interfejsu HDMI. Można podłączyć ją do komputera poprzez interfejs USB 2.0
• Rozdzielczość kamery wynosi 1920×1080 pikseli – to idealny wybór do wyświetlania obrazów na monitorze Full HD
• 60 kl./s lub 50 kl./s w zależności od wyjścia wideo podczas obserwacji poruszających się preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień

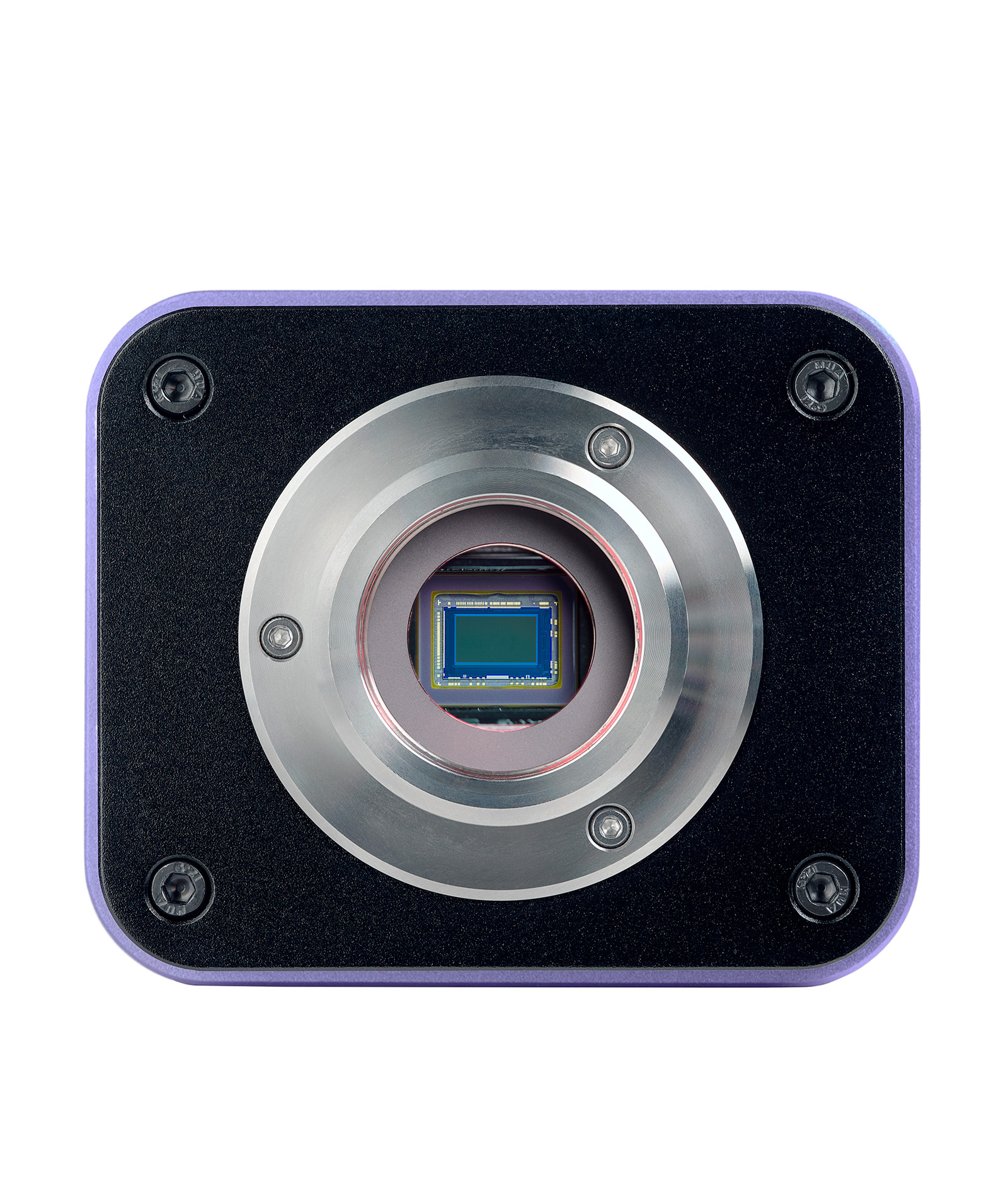

• Podświetlana kolorowa matryca CMOS SONY Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD20 (kamera cyfrowa, przewod HDMI (1,5 m), przewód USB 2.0 (2 m), mysz USB, karta pamieci SD 32 GB, zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
• Monitor LCD MAGUS MCD20
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD: 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD: 2,08 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Szklana płytka stolika
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD: 1,25 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
• Preparat kalibracyjny
